Теплоаккумулятор для котлов отопления: назначение и принцип работы

Как выбрать теплоаккумулятор

Производители предлагают широкий выбор буферных емкостей, работающих на разных принципах. Какой купить теплоаккумулятор для твердотопливного котла в частном доме? От эффективности оборудования зависит, будет ли тепло в комнатах утром, когда прогорит закладка дров или угля. При выборе необходимо уделить основным техническим характеристикам, влияющим на работу системы отопления.

Объем

Теплоаккумулятор для частного дома должен иметь объем, который позволит аккумулировать тепло от одной закладки котла, используемого для обогрева. Приблизительно рассчитать эту характеристику не сложно: на 1 кВт мощности требуется 30-50 литров теплоносителя. Более точный расчет учитывает калорийность используемого топлива, объем камеры сгорания, КПД теплового оборудования и теплопотери дома. Если объем недостаточный, то система отопления будет работать неэффективно.

Для расчета объема буферной емкости можно воспользоваться калькуляторами на специализированных сайтах, но лучше всего – обратиться за помощью к теплотехнику. Специалист учтет специфику установленного котла, теплопроводность внешних ограждающих конструкций и предложит модель накопителя с оптимальным объемом и функционалом.

Материал бака

Выпускаются модели из нержавейки, конструкционной и низкоуглеродистой стали. Состав металла и его толщина влияют на такие факторы, как устойчивость к коррозии и высокому давлению. Если вода, поступающая из буферной емкости, будет использоваться в системе горячего водоснабжения, то необходима улучшенная защита от коррозии. Ее обеспечат баки из нержавеющей стали или из металла, покрытого эмалью.

Дополнительные функции

Положительные отзывы на теплоаккумуляторы для котла часто связаны с функционалом оборудования. Возможность подключения нескольких контуров позволит использовать накопители для подключения не только к обвязке с радиаторами отопления, но и к системе ГВС, теплому полу. Буферную емкость можно подключать к нескольким источникам тепла, что поможет снизить затраты на коммунальные услуги и избежать аварийных ситуаций.

Поклонникам «зеленой» энергетики необходимо отдать предпочтение моделям, которые имеют возможность подключения к солнечным панелям или тепловым насосам. Для контроля над основными рабочими параметрами оборудование должно комплектоваться термометрами, манометрами. Наличие встроенного ТЭНа – улучшает функционал и защищает от падения температуры при остановке котла. Возможность нарастить мощность электрических нагревателей – удобное решение для владельцев больших домов или производственных предприятий.

ТОП-7: HAJDU AQ PT 1000 C

Описание

Буферная конструкция, помимо сохранения избыточного тепла, вырабатываемого котлом твердотопливным или любым другим альтернативным источником энергии, может его перенаправлять в теплоаккумулятор.

Их достоинство в том, что практически бесплатное тепло они поставляют круглый год, даже при небольшом освещении. Даже в пасмурную погоду система отопления от них может получать десятки киловатт энергии.

Конструкция

Внутри емкости Hajdu AQ PT 1000 С находится теплообменник, имеющий вид спирали. Площадь его – 4,2 квадратных метра. Нагретый солнечными лучами теплоноситель, протекая по змеевику, отдает свое тепло, направляемое для обогрева в отопительную систему.

Размеры устройства позволяют ему функционировать паре с твердотопливным котлом, у которого мощность равна 25-35 кВт.

Важно: система, обеспечивающая накопление буферной емкостью тепла, способна функционировать только отопительной системе с принудительным циклом, и не пригодна для гравитационной. Конструкторы марки Хойду не ограничились описанной функцией устройства, т.е

возможностью аккумулировать тепло. Поэтому предусмотрели они технологическое отверстие, дающее возможность устанавливать 2 , 3, 6, 9 — киловаттные ТЭНы. Важность такого решения в возможности увеличить время между загрузками. Это оценили проживающие в загородных коттеджах и дачах

Конструкторы марки Хойду не ограничились описанной функцией устройства, т.е. возможностью аккумулировать тепло. Поэтому предусмотрели они технологическое отверстие, дающее возможность устанавливать 2 , 3, 6, 9 — киловаттные ТЭНы

Важность такого решения в возможности увеличить время между загрузками. Это оценили проживающие в загородных коттеджах и дачах

Рекомендуем:

• Портативные зарядки для телефонов: достоинства, особенности, цена — ТОП-7
• Тепловые аккумуляторы: назначение, особенности, цена — ТОП-6
• ТОП-6: недорогие солнечные коллекторы для отопления и подогрева бассейнов, цены и где купить

Теперь они могут загружать дешевое тепло, т.е. по льготной расценке загружать накопитель энергии. Не нужна при этом врезка в систему отопления электрокотла, ведь Тэны прогревают накопитель напрямую, днем отдавая в систему тепло, накопившееся за ночь.

Внутренняя поверхность

На внутренней стороне стены не имеют эмалированного покрытия, как бойлеры с водонагревателями косвенного нагрева, поэтому теплоаккумуляторы не рекомендуется использовать горячего водоснабжения.

Купить

Где купить	Цена в рублях
https://avangardteplo.ru/products/name/teplonakopitelj_hajdu_aq_pt_1000_c?_openstat=bWFya2V0LnlhbmRleC5ydTv/	40030
https://xn—-7sbcqc4aneonsmco5krb.xn--p1ai/products/bufer-emkost-hajdu-aq-pt-1000-c	по звонку
https://vsegdateplo.ru/vodonagrevateli/teploakkumulyatory/hajdu/hajdu-aq-pt-1000-c-bez-izolyatsii /	42725
https://nasos-kotel.ru/bufernyy-nakopitel-hajdu-aq-pt-1000-c/	40030
https://mrklimat.ru/teploakkumulyatory/teploakkumulyator-hajdu-aq-pt-1000-c.html	40030

Монтаж теплоаккумулятора

Вне зависимости какого типа аккумулирующую емкость вы устанавливаете, вам в любом случае потребуется следующее:

• Шаровые краны;
• Циркуляционные насосы;
• Полипропиленовые трубы различного диаметра;
• Обратные клапаны;
• Термодатчики;
• Клапан сброса давления;
• Электропроводка;
• Электронный блок управления насосами;
• Теплоаккумулятор;
• Расширительный бачок;
• Инструменты (различные ключи, паяльник для труб, ФУМ-лента и так далее).

Из СО выливают всю воду или антифриз (его обычно сливают в специальную емкость, так как покупка нового вышла бы слишком накладно).

1. К верхней открытой части аккумулирующего контура подключается емкость для теплового расширения воды, к ней подсоединяется в обязательном порядке предохранительный клапан, на случай превышения давления в системе.
2. На патрубки бака монтируют краны. Можно в общем-то этого не делать, но если вы хотите проводить ремонтные работы без слива теплоносителя, то установить шаровые запирающие краны придется.
3. К нижней выходящей трубе теплоаккумулятора подсоединяется насос.
4. Напорный вывод системы отопления присоединяют к верхнему выводу теплоаккумулятора.
5. На этом же участке устанавливают термодатчик и электронный блок управления системой теплового накопителя. Если вы не знаете как настраивать работу блока, то следует обратиться за помощью к специалисту.
6. К соседнему выводу, находящемуся вверху тепловой емкости, подсоединяют основную части СО по которой циркулирует теплоноситель.
7. На обратной магистрали аккумулятора подключают 2-ой насос для циркуляции воды. Этот аппарат нужен для перемещения основному отопительному контуру.
8. Затем встраивают автоматику для регулировки нормального функционирования второго циркуляционного насоса.
9. Если ваш теплоаккумулятор имеет второй накопительный контур внутри бака, то он также параллельно подключается к СО.
10. Если дополнительное оборудование и термодатчики не имеют штатных питающих проводов, то вы полняются работы по подключению электропитания.
11. В последнюю очередь система подключается к заземлению, после чего проводится диагностика усовершенствованной системы отопления и первый запуск.

Зачем нужен

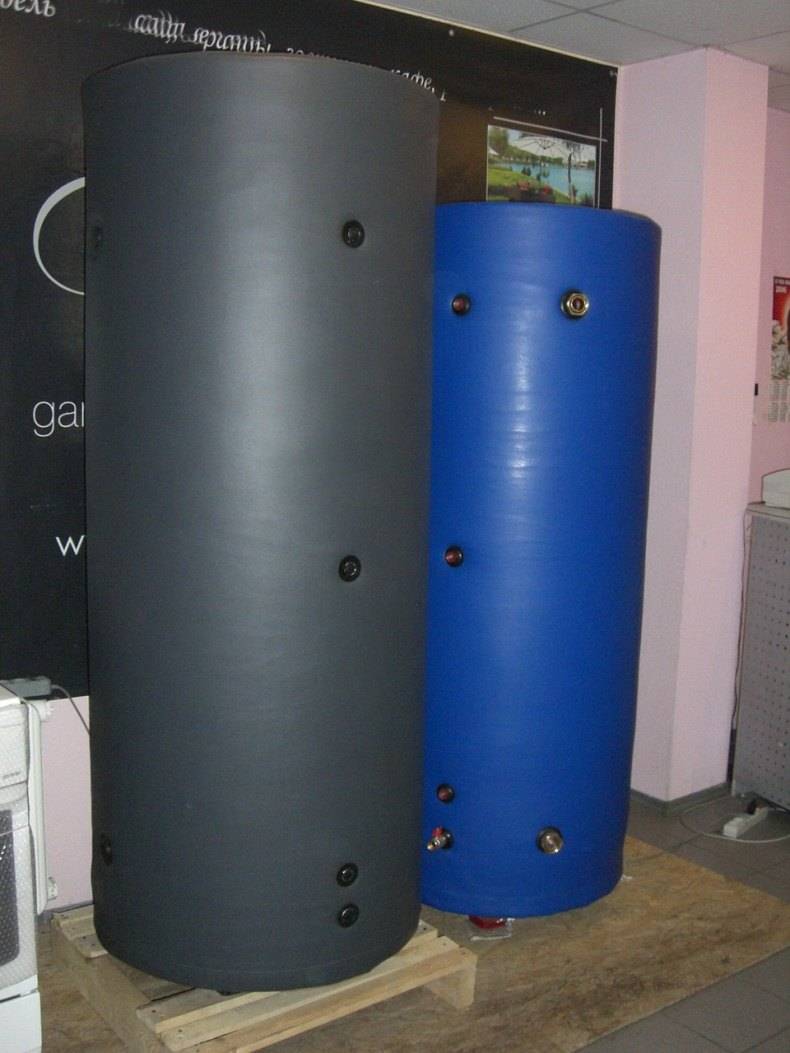

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

• Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
• Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
• К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
• Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
• Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

• «пустым» – простая утепленная емкость с прямым подключением;
• со змеевиком или регистром труб в качестве теплообменника;
• со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

• Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
• При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
• С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
• При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
• Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

Плюсы и минусы теплоаккумуляторов

Плюсы

• Если отключат электричество, то вы сможете еще 5-10 часов отапливать свой дом;
• Тепловой аккумулятор отлично защищает котел от перегрева и закипания;
• В один отопительный контур можно включить сразу несколько теплогенераторов;
• Большое увеличение КПД, так как за небольшой промежуток времени можно запасти существенное количество тепла в аккумулирующем резервуаре;
• Снижение топливных расходов;
• Можно вмонтировать систему для горячего водоснабжения.

Минусы

• Накопительная емкость занимает много места в котельной;
• Общая стоимость отопительной системы сильно повышается, так нужно докупить допоборудование и установить.

Для чего нужен теплоаккумулятор, и как рассчитывается

Не для всех систем отопления теплоаккумулятор является необходимостью. Но вот владельца домов с электрическими или дровяными котлами – есть о чем задуматься.

Давайте для начала глянем на работу дровяного котла. Сразу бросается в глаза выраженная цикличность выработки тепловой энергии с чередованием различных этапов. От полного отсутствия поступления тепла при регулярной обязательной чистке камер и загрузке топки дровами, до максимальной теплоотдачи при выходе на полную мощность. И так далее – по устоявшемуся режиму работы системы.

Получается, что при активном горении дров тепло вырабатывается, скорее всего, с избытком, а при прогорании закладки его явно недостаточно. Теплоаккумулятор в такой ситуации помогает «сгладить эти синусоиды» — избыточное тепло в период активности накапливается, и по необходимости дозировано отдается в контур отопления.

Один из простейших вариантов обвязки твердотопливного котла с теплоаккумулятором

Электрические котлы относят к наиболее удобным и безопасным в эксплуатации, чрезвычайно простым и послушным в управлении. Но высокая стоимость электрической энергии «портит всю картину». Чтобы как-то снизить затраты, наверное, имеет смысл перенести работу электрического котельного оборудования на время действия льготных тарифов – на ночь. То есть в этот отрезок времени «накачивать теплом» теплоаккумулятор, а потом в течение дня постепенно расходовать созданный запас.

Кстати, наличие теплоаккумулятора – это большой плюс для тех, кто намеревается использовать альтернативные источники. Например, при желании к нему подключается и расположенный на крыше солнечный коллектор, который в погожий день может выдать очень существенный приток тепла.

Принцип устройства этого аккумулятора не столь сложен – по сути, это вместительный бак, заполненный водой. За счет высокой теплоёмкости воды он получает возможность накапливать тепло, которое потом рационально используется хорошо настроенной системой отопления.

Но какой объем такой буферной емкости необходим? Это необходимо знать хотя бы из тех соображений, чтобы предусмотреть свободное место в котельной для монтажа подобного крупногабаритного оборудования.

Для расчета имеется специальная формула, на основании которой был составлен онлайн-калькулятор, предлагаемый вниманию читателей.

Пояснения по проведению вычислений

Ля расчета пользователь должен указать в полях калькулятора несколько исходных величин.

Расчетное количество тепла, требуемое для полноценного отопления дома. По идее, хозяева должны располагать такой информацией, если живут в доме не первый год. Если нет, то придётся рассчитать, и с этим мы тоже поможем.

• Следующий параметр – паспортная мощность имеющегося котла. Следует прочувствовать разницу между этой и предыдущей величинами, так как их частенько путают.
• Период активности котла.

— Для твердотопливного – это известное владельцам по опыту обслуживания время прогорания дровяной закладки, то есть тот период, когда котел действительно поставляет тепло в общую «копилку».

— Для электрического – промежуток времени, на который запрограммирована работа котла в период действия льготного ночного тарифа.

• Коэффициент полезного действия котла – придется поискать в техническом описании модели. Иногда пишется сокращенно КПД, иногда обозначается греческой буквой η.
• Наконец, последние два поля калькулятора – это температурный режим работы системы отопления. То есть – температура в трубе подачи на выходе из котла, и в трубе «обратки» на входе в него.

Вот теперь осталось только нажать на клавишу «РАССЧИТАТЬ…» — и будет выдан результат в литрах и кубических метрах. От этого минимального значения и «пляшут» уже при выборе подходящей модели теплоаккумулятора. Такой прибор гарантированно обеспечит наиболее экономичную работу системы отопления.

Как рассчитать объём теплоаккумулятора

При желании в интернете легко найти методики расчёта объёма теплоаккумулятора, но меня ни одна из них не устроила.

Некоторые «специалисты» рекомендуют умножать максимальную мощность имеющегося котла в киловаттах на какой-то коэффициент, причём этот коэффициент на разных сайтах отличается в два раза и более — от 25 до 50. По моему — бред полный. Просто потому, что полученный результат не имеет никакого отношения ни к вашему конкретному дому, ни к вашим пожеланиям как часто вам хочется топить котёл.

Нормальная методика учитывает все факторы: и климат в вашей местности, и теплоизоляцию дома, и ваши представления о комфорте. По-хорошему, этот расчёт также нужно будет провести много раз для разных температурных режимов, и выбрать максимальный объём теплоаккумулятора. И, кстати, мощность котла в правильной методике получается в результате расчётов, а не по принципу «какой был, такой и поставили». Но всё это достаточно сложно, и подходит скорее для котельных, а не для частного домовладения.

Я поступил гораздо проще. Я делал расчет теплоаккумулятора для твердотопливного котла следующим образом.

1. Надо оценить количества тепла, которое требуется дому за сутки. Это самая сложная и ответственная часть работы. Опять таки можно углубиться в расчёты (в учебниках для строительных вузов можно найти все необходимые методики). Но,если есть возможность, то проще и надёжнее провести непосредственное измерение — просто протопив дом в холодную погоду и измерив количество использованного топлива. Мой дом сравнительно небольшой — немного меньше 100 кв. м, и довольно теплый. Поэтому у меня получилось, что при температуре на улице около 0 градусов, для поддержания комфортной температуры требуется с солидным запасом 50 кВт*ч, для — 10 градусов — 100 кВт*ч, для — 20 градусов — 150 кВт*ч.
2. Выбрать котёл очень просто. Самые распространённые котлы имеют мощность порядка 25 кВт и с одной максимальной загрузки дают эту мощность порядка 3 часов. Следовательно одна растопка даёт порядка 75 кВт*ч тепла. Для нулевой температуры, таким образом, даже одной полной загрузки мне будет многовато. А для -20 градусов вполне достаточно будет топить 2 раза в сутки. Меня этот вариант вполне устроил.
3. Теперь собственно объём теплоаккумулятора. Теплоёмкость воды 4,2 кДж на литр на градус. максимальная тепмература в теплоаккумуляторе — 95 градусов, комфортная температура воды в системе отопления — 55 градусов. То есть, 40 градусов разницы. Другими словами, 1 литр воды в теплоаккумуляторе может накопить 168 кДж тепла, или 46 Вт*ч. А 1000 литров, соответственно — 46 кВт*ч. Отсюда следует, что для того, чтобы сохранить тепло от одной полной загрузки котла мне нужен теплоаккумулятор на 1500 литров. Это всё с запасом. На самом деле, требуется немного меньше, но после изучения цен на буферные ёмкости я решил этим пренебречь.

Этот расчёт означает, что в сильные морозы мне приходится топить котёл два раза в сутки, а в очень сильные — и три раза. Причём делать это нужно равномерно в течение суток: утром и вечером или утром, в начале вечера и перед сном. А когда больших морозов нет, я топлю котёл всего один раз — в любое время суток.

Конечно, если поставить теплоаккумулятор ещё больший по объёму, то можно сделать свою жизнь ещё комфортнее. Но тут уже приходится сталкиваться и с тем, что для большой бочки нужно много места.

Назначение агрегата

Работа твердотопливного котла в системе отопления представляет собой некоторую цикличность. Сначала в него закладывают топливо, разжигают, а затем котел постепенно выходит на максимальную мощность и передает тепловую энергию через теплоноситель в систему отопления.

Закладка дров постепенно прогорает, теплоотдача уменьшается, и теплоноситель остывает. В период пиковой мощности часть тепловой энергии остается невостребованной, а во время догорания топлива ее, наоборот, будет недостаточно. Для повторения цикла следует опять осуществить закладку твердого топлива.

Частично эту проблему может решить пиролизный котел длительного горения, но во время его работы часто не совпадают пики выработки и потребления тепловой энергии. Для разрешения такой ситуации устанавливается энергоаккумулятор для системы отопления, который известен как буферная емкость или тепловой накопитель.

Схема подключения электрокотла в систему отопления

Это интересно: Прогрев бетона в зимнее время — видео, технологии, схемы

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

• ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
• затем вода поступает по трубам в радиаторы;
• обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

• увеличивается время прогрева помещения;
• больший объём контура, что делает заполнение его антифризом дороже;
• более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

• ГВС;
• низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.
