Выбор и монтаж тепловой завесы на входную дверь

Завеса на склад: какую лучше купить

Если предстоит выбрать воздушные завесы для склада, то следует учесть расчетную температуру воздуха на складе. Она повлияет на выбор производительности воздушных завес и мощности нагрева в них воздуха. На некоторых складах не предусмотрены постоянные рабочие места, и температура помещения может быть снижена с соблюдением всех норм. На складах применяются как завесы с электрическим нагревом, так и с водяным. На складах с большим числом ворот суммарная мощность при использовании электрического нагрева может составлять мегаватты. На таких объектах рекомендуется использовать системы, ограничивающие максимальную мощность при открытии сразу большого количества ворот, или применять завесы с водяным нагревом.

Виды тепловых завес

Объединяет все модели разных типов главный общий узел — воздуховод с направляющими пластинами. С его помощью к проёму доставляется тепло. Кроме того, в подобных устройствах предусматривается нагревательный элемент, фильтрационная система и вентилятор, нагнетающий воздух.

По сходному принципу работают все разновидности подобной техники. Однако в каждом из случаев применяются разные типы источника энергии. Чтобы сделать окончательный выбор перед покупкой, рекомендуется больше узнать о видах тепловых завес.

По типу источника энергии оборудование подразделяется на три группы:

Электрическая тепловая завеса

Подключается к сетевому напряжению. Температура нагревательного элемента начинает расти, вместе с тем повышается скорость вращения вентилятора. Благодаря этому увеличивается интенсивность продвижения воздушного потока через воздуховод. К минусам такой техники относят риск поражения током, повышенное энергопотребление. Электрические завесы имеют преимущества — небольшая масса, простой монтаж, отсутствует риск затопления, прибор не взрывоопасен.

Водяные устройства

В качестве нагревательного элемента используется водяной калорифер. Подключается прибор к центральному горячему водопроводу/системе отопления. При этом существенно уменьшается энергопотребление. Водяные завесы применяют на крупных объектах, где необходимо поддерживать температуру на участке большой площадью. Стоимость такого оборудования намного выше, если сравнивать с электронагревателями. Схема его работы аналогична другим устройствам данного целевого назначения.

Газовые завесы

Этот вид техники появился сравнительно недавно, однако, такую конструкцию целесообразно устанавливать в случаях, когда нет возможности использовать электро— или водяную завесу. Несмотря на данную рекомендацию, газовые устройства представляют собой эффективную альтернативу, что обусловлено достоинствами — высокими эксплуатационными показателями, функционированием в жару и холод, отсутствие ограничений на применение газа разных видов. Недостатки подобной техники: взрывоопасность, риск утечки газа.

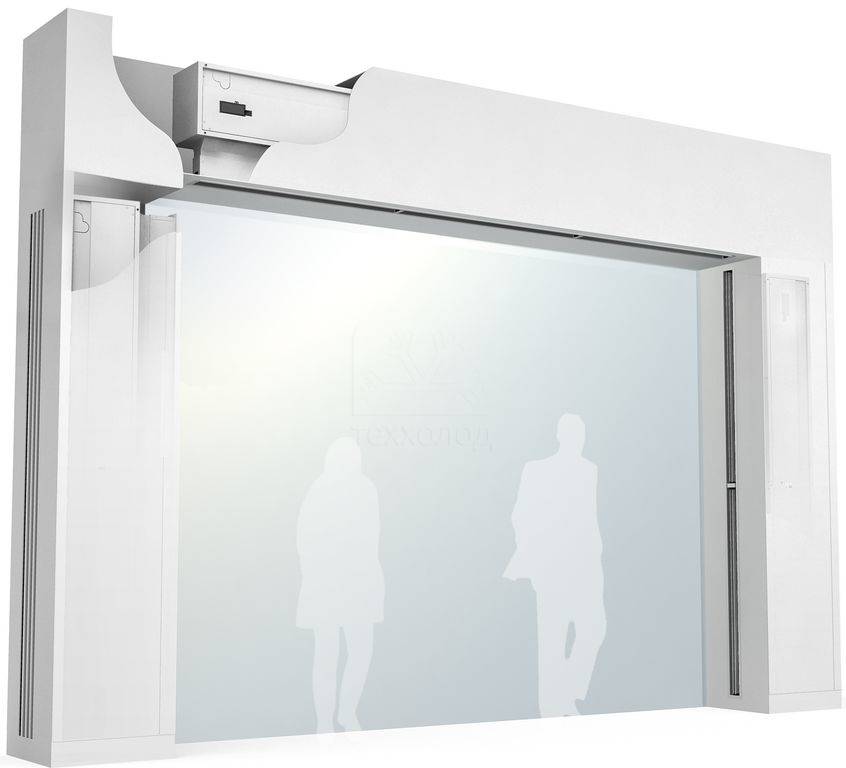

Завесы подразделяются на группы с учётом способа монтажа:

• горизонтальные;
• вертикальные;
• комбинированные.

Устройства первого типа представляет собой горизонтально ориентированную технику, которая располагается в верхней части оконного/дверного проёма. При этом воздушный тёплый поток, продуцируемый завесой, направлен вниз. Эта модель пользуется популярностью благодаря простой установке и высокой эффективности: воздушный поток преграждает путь холодному воздуху по всей площади дверного/оконного проёма. Приборы этой группы устанавливают на объектах разного целевого назначения.

Тепловая завеса вертикальная предназначена для расположения вдоль боковой линии проёма. Минимальная рекомендуемая высота подобных устройств составляет ¾ высоты двери, окна. Вертикальная модель завесы устанавливается, если нет возможности закрепить над проёмом горизонтальный аналог. Это происходит в двух случаях:

1. Если есть натяжной потолок. Материал, из которого он изготовлен, не терпит воздействия высоких температур, а завеса нагревает окружающий воздух.
2. Между верхней линией проёма и потолочным перекрытием недостаточно пространства для монтажа тепловой завесы.

Настенная тепловая завеса устанавливается на поверхность перегородки. Так может называться и вертикальный, и горизонтальный прибор. Обе разновидности завесы крепятся на стене. Иногда выбирают другой вариант — модель скрытого монтажа. При этом вся конструкция, за исключением выходного отверстия воздуховода с направляющими пластинами, скрыта. Тепловые завесы встраиваемые располагают за фальшпотолком или внутри гипсокартонной конструкции возле дверного проёма.

Защита внутреннего климата помещений

В первую очередь, воздушные завесы предназначены для предотвращения попадания наружного воздуха через открытые дверные проемы в определенную климатическую зону (с подогревом или охлаждением). Воздушные завесы снижают энергозатраты, сохраняя нагретый или охлажденный воздух помещении.

Эффективные воздушные завесы сэкономят до 80% потерь энергии через дверной проем по сравнению с дверью без воздушной завесы.
Зимой воздушная завеса создает барьер, который защищает от холодного воздуха, а летом воздушный поток защищает горячий воздух снаружи

Принимая во внимание экономию энергии, средний срок окупаемости воздушной завесы составляет от 2 до 5 лет в зависимости от использования и климатических условий

Хотя двери открыты, воздушная завеса разделяет внутренние и внешние условия

Борьба с вредителями и летающими насекомыми
Воздушные завесы берегут ваши помещения от проникновения насекомых.  Они будут остановлены барьером воздуха, слишком мощным для проникновения. В заведениях общественного питания, барах, ресторанах, кафе — это крайне необходимо. Особенно нужно заметить, что воздушные завесы необходимы в местах здравоохранения. Больницы, госпитали, стоматологии и т.д. в них не допустимо присутствие насекомых.

Воздушная завеса останавливает вход летающих насекомых снаружи

Вы должны выбрать правильную воздушную завесу для отсечки насекомых. Необходима мощная воздушная струя вдоль всего дверного проема (более сильная, чем стандартные).

Воздушная завеса в холодильных камерах
Из-за большой разницы температур настоятельно рекомендуется установить воздушные завесы, чтобы уменьшить потери энергии при открытой двери. Чем выше разница температур между внутренней и внешней частями, тем выше потери энергии, если дверь не защищена. Таким образом, период окупаемости воздушной завесы очень короткий, а затем экономия энергии / денег очень высока. Мы не только сэкономим деньги, не пропуская воздух через дверь, но и поддержим замороженные товары в идеальном состоянии и поможем снизить расходы на разморозку холодильной камеры.

Воздушные завесы — самый безопасный способ сэкономить много энергии в холодных помещениях

Для холодильных камер и морозильных камер воздушные завесы являются наиболее безопасным способом защиты от потерь энергии без какого-либо физического барьера, который может привести к несчастным случаям или столкновениям на дверях. Например, когда используются пластиковые полосовые шторы, обзор через дверной проем ограничен и происходят несчастные случаи с людьми или транспортными средствами. Кроме того, это предотвращает надоедливое и потенциально опасное запотевание, влажность и образование льда в области входа в дверь.

Воздушные завесы могут быть установлены во всех местах, где часто открываются двери.

Классификация бытовых тепловых завес

От того, к какому классу относится воздушный барьер, зависит рациональность пользования данным устройством. Такие бытовые приборы принято классифицировать на несколько различий. По типу монтажа:

От типа установки зависит, подойдёт ли конструкция для конкретных условий:

• накладные модели. Данные тепловые завесы устанавливаются непосредственно на поверхность стены и имеют воздухозаборник и вентилятор с разных сторон. Такие конструкции имеют большие габариты и часто не подходят для размещения в маленьких коридорах или прихожих;
• встроенные агрегаты. Эти приборы помещаются непосредственно в потолок подвесного типа или специально предназначенную для этого нишу. Такая техника сконструирована несколько иначе, чем предыдущий вариант.

Различают тепловые завесы по расположению:

Вертикальные и горизонтальные завесы — это разные приборы, соответственно, монтируется каждый по-своему.

• горизонтальные модели. Они размещаются над входной дверью в горизонтальном положении. Данные агрегаты могут располагаться прямо в дверном проёме или же ближе к потолку;
• вертикальные приборы. Их монтируют к полу или стене. Зачастую устанавливают и с двух сторон. Такие конструкции обладают внушительными габаритами, поэтому в квартирных условиях устанавливать вертикальные завесы будет неудобно.

По мощности устройства различают:

В зависимости от показателя производительности тепловых завес меняется их назначение.

• модели RS. В бытовых условиях подобные конструкции не применяются, так как они рассчитаны на обслуживание маленьких окошек (кассы, киоски, банковские окошки). Они способны работать над проёмами с параметрами 1,5×0,8 м;
• мощность серии RM. Это традиционные устройства, широко применяемые для домашних условий. Они подходят для эксплуатации в дверных проёмах высотой от 2,5 до 3,5 м. Служат такие отсекатели и для входных дверей, и для проёмов из холодного коридора в жилое хорошо отапливаемое помещение;
• мощность RT или RW. Эти установки подойдут для установки в помещениях, где дверной проём имеет достаточно большую высоту от 3,5 до 7 м. Это могут быть автомастерские, зерновые цеха и другие складские помещения.

Устанавливают тепловую завесу всегда со стороны тёплой комнаты

Как выбрать

При выборе тепловой завесы следует определиться со следующими параметрами:

• ширина выходного сопла, потока;
• эффективная длина струи;
• объем перекачиваемого воздуха;
• скорость воздушной струи на выходе из сопла;
• тип нагревательного элемента;
• наличие дополнительных функций.

Ширина воздушного потока, создаваемого тепловой завесой, должна перекрывать дверной проем минимум на 10%. Допускается установка сопла впритык по размерам проема, особенно если оборудование вмонтировано непосредственно в него. При этом формируется ответная часть снизу для поддержания равномерной завесы.

Эффективная длина струи определяет допустимый уровень установки, при котором сохранится плотная завеса до самого пола при номинальной мощности установки. Учитывается именно высота до места установки оборудования, а не размеры дверного проема. Если поток воздуха не будет доставать до пола, то останется прореха в барьере для сквозняков.

Объем перекачиваемого воздуха – техническая характеристика тепловой завесы, от нее фактически зависит отношение размера создаваемого потока и допустимая высота установки.

Скорость воздуха на выходе из сопла важна при подборе тепловой завесы именно для входных дверей. Чересчур большой напор создаст дискомфорт для посетителей.

Тип нагревательного элемента подбирается исходя из возможных схем подключения. Если не составит труда подвести к дверному проему трубы системы отопления, то выбрать желательно именно водяной тип нагревателя. Во всех остальных случаях предпочтение отдается электрическим нагревательным элементам. ТЭНовые и пленочные нагреватели подойдут для любого типа помещения, спиральные – только для установки с внешней стороны проема. На улице, либо при высокой кратности воздухообмена внутри помещения, поддерживаемого принудительной вентиляцией.

Дополнительные функции определяют варианты управления и автоматизации работы оборудования, а также полезные функции, такие как осушение воздуха или возможность управлять направлением потока воздуха.

(adsbygoogle = window.adsbygoogle || []).push({}); Лучшие тепловые завесы мощностью до 10 кВт

Для двустворчатых дверей частных домов, кафе или ресторанов оптимально подойдут тепловые завесы шириной около 1500 мм. Такие приборы обеспечивают необходимую производительность, они удобны в управлении и просты в монтаже

Специалисты обратили внимание на несколько моделей

Ballu BHC-L15-S09-M (пульт BRC-E)

Рейтинг: 4.9

Поставить надежный заслон холоду на входной двери ресторана или производственного помещения поможет тепловая завеса Ballu BHC-L15-S09-M. У прибора хватает технических возможностей, чтобы эффективно работать в широком дверном проеме. Это и мощность (9 кВт), и ширина (1570 мм), и максимальный воздухообмен (1050 куб. м/ч). Устройство имеет стильный обтекаемый корпус, который не испортит красоту интерьера. Мощность обдува можно регулировать в зависимости от степени холода на улице. Модель может использоваться в качестве вентилятора. Эксперты отдали тепловой завесе первое место в нашем рейтинге.

Владельцы кафе и ресторанов довольны удобством управления, легкостью прибора (12,6 кг), низким уровнем шума, наличием в комплекте пульта ДУ.

• охватывает широкий дверной проем;
• высокая производительность;
• удобство управления;
• стильный дизайн.

не обнаружено.

Timberk THC WT1 9M

Рейтинг: 4.8

Самой высокой производительностью (1650 куб. м/ч) обладает тепловая завеса Timberk THC WT1 9M. Шведским разработчикам удалось достичь максимального воздухообмена за счет сочетания мощности (9 кВт) и ширины (1440 мм). Эксперты включили модель в наш рейтинг за ряд технологических усовершенствований. Это ребристый нержавеющий ТЭН, аэродинамический контроль, сотовая форма панели забора воздуха. Для увеличения срока службы двигателя в устройстве установлена многоуровневая защита от перегрева. Защита корпуса от коррозии обеспечивается мелкодисперсным покрытием.

Пользователи в отзывах хвалят тепловую завесу за эффективность, мощный поток, надежность. В летнее время прибор используется в качестве вентилятора, препятствуя проникновению в помещение насекомых.

• высокая производительность;
• передовые технологии;
• многоуровневая защита от перегрева;
• широкие функциональные возможности.

высокая цена.

Ballu BHC-B10T06-PS

Рейтинг: 4.7

Оптимальное сочетание цены и качества отметили эксперты в тепловой завесе Ballu BHC-B10T06-PS

Именно эти факторы привлекают к прибору внимание отечественных покупателей. Модель не обладает высокой мощностью (6 кВт) и производительностью (1100 куб

м/ч), а ее ширина составляет 1125 мм

Тепловая завеса попадает в призовую тройку нашего рейтинга за электронный термостат, позволяющий установить температуру с точностью 0,5°С. К достоинствам прибора следует отнести небольшой вес (12,8 кг), антикоррозионную обработку корпуса и наличие пульта ДУ

м/ч), а ее ширина составляет 1125 мм. Тепловая завеса попадает в призовую тройку нашего рейтинга за электронный термостат, позволяющий установить температуру с точностью 0,5°С. К достоинствам прибора следует отнести небольшой вес (12,8 кг), антикоррозионную обработку корпуса и наличие пульта ДУ.

В отзывах пользователи хвалят Ballu BHC-B10T06-PS за низкий уровень шума, экономное потребление электроэнергии, демократичную цену. К недостаткам необходимо отнести только одну скорость вращения вентилятора.

• простой монтаж;
• удобный пульт ДУ;
• мощный обдув;
• доступная цена.

• нет индикации включения;
• одна скорость вращения.

Timberk THC WT1 6M

Рейтинг: 4.6

Много положительных отзывов от российских пользователей можно прочитать о тепловой завесе Timberk THC WT1 6M. Эксперты учли мнение владельцев, включив модель в наш рейтинг. Среди главных преимуществ отмечается небольшая цена и высокая производительность (1500 куб. м/ч). Обойти лидеров этому устройству не удалось из-за небольшой ширины (1070 мм). Для удобства настройки завесы имеется пульт управления. Благодаря прочному корпусу нагревательный элемент длительное время работает без поломок.

Владельцы прибора довольны быстрым нагревом, возможностью регулировки мощности, наличием проводного пульта. Не вызывает нареканий уровень шума, качество сборки и эффективность обдува дверного проема. Только ширина входной двери не должна превышать 1 м.

Завеса для улицы: о чем ещё не забыть

Воздушные завесы должны устанавливаться на проемах со стороны помещения. При вертикальной установке воздушных завес на больших проемах при отсутствии защитных козырьков над проемами завесы фактически могут рассматриваться как установленные на улице. Такие воздушные завесы должны иметь защиту оболочки класса IP54. Кроме этого при использовании воздушных завес IP54 на воде необходимо уменьшить вероятность замерзания теплообменника, которое вызывает поломку воздушной завесы. Для этой цели в воздушных завесах применяются световая и звуковая сигнализация, срабатывающая при критическом уменьшении температуры воды в теплообменнике. Воздушная завеса может иметь функцию аварийной остановки двигателя вентилятора воздушной завесы и дополнительный насос на ее водяной магистрали. Однако следует помнить, что при работе воздушной завесы на воде полной гарантии от замерзания теплообменника не сможет дать ни одна система. Сохранность теплообменника на 100% может быть обеспечена только использованием в магистрали антифриза или смеси соответствующей расчетной температуре концентрации.

Заключение

В статье приводятся критерии выбора воздушных завес для различных условий использования.  Условия определяют типы воздушных завес и при необходимости применение автоматики управления и сигнализации. Для точного расчета характеристик воздушных завес нужно обращаться к специалистам.

Статья предоставлена журналом “МИР КЛИМАТА”: https://mir-klimata.info/

Назначение тепловых завес

Назначение тепловых завес — это разделение сред с разными температурами и/или другими характеристиками. Это влажность, содержание пыли, запахов, насекомых и т д.

Скорость выравнивания любой из этих характеристик среды определяется законом диффузии, она пропорциональна произведению площади проема на разность концентраций (например, пыли, насекомых) по разные стороны от проема.

Иначе обстоит дело с температурным выравниванием: его скорость определяется не диффузией, а гравитационными силами.  Но надо понимать, что теплопотери не прямо пропорциональны высоте проема. Эта зависимость более сильная.

Тепловая завеса на входную дверь – как правильно выбрать: советы

Тепловая завеса на входную дверь устанавливается с целью создания воздушного барьера, который не будет давать холодному воздуху возможности попадать в помещение, и соответственно не будет давать теплому воздуху выходить из него. Более того, подобные девайсы могут использоваться как обогреватели.

Однако важно понимать, что работать правильно, а значит и выполнять свою функцию, прибор будет лишь в том случае, если он будет правильно выбран и установлен

Новые модели данных устройств актуальны не только в холодное время года, когда необходимо предотвратить попадание холодных воздушных масс в помещение, но и летом, когда все мы хотим чуточку прохлады

В последнем случае завесы работают как вентилятор

В первую очередь необходимо обратить свое внимание на мощность девайса. Именно данный критерий даст вам понять, какое же количество воздуха за определенное время сможет нагреть выбранный вами прибор

Также стоит обратить свое внимание на нагревательный элемент устройства

Тут возможны 2 варианта, либо воздушные массы нагреваются с помощью тэна, либо спирали. В первом случае вы получите надежность, сверхбыстрый нагрев и достаточно длительный срок эксплуатации. Во втором случае нагрев будет происходить так же очень быстро, но «проживет» прибор значительно меньше, да и затраты на его функционирование будут гораздо большими. Относительно управления девайсом нужно отметить следующее. Самые простые тепловые завесы имеют 3 кнопки по управлению. Такие варианты устройств относятся к бюджетным. Те приборы, которые имеют больше 3-х кнопок управления, называются функциональными и стоят гораздо дороже предыдущих.

Важные нюансы при выборе тепловой завесы

Очень важно при выборе тепловой завесы обращать внимание на компанию-производителя. На сегодняшний день рынок климатического оборудования представлен разными производителями, которые имеют разный опыт работы в этой сфере Несмотря на это, определиться с лидером продаж в этой сфере не составит никакого труда, поскольку такие девайсы имеют огромную популярность и пользуются большим спросом. Стоимость тепловой завесы

Стоимость тепловой завесы

Не всегда высокая стоимость товара говорит о его качестве и надежности, однако, в большинстве случаев это именно так. Вы должны четко понимать, что качественный товар, не может стоить дешево, поскольку для его изготовления используются только проверенные, качественные материалы. Не стоит гнаться за экономией, лучше немного переплатить за качество, ведь не зря говорят: «Скупой платит дважды». Ну и, конечно же, отправляясь в магазин за подобной покупкой, заранее определитесь, какой размер девайса вам нужен, какая мощность и стоимость вас устроит. Не стесняйтесь задавать консультанту свои вопросы, относительно качества, надежности, управления девайсом, его характеристик. Расскажите, для чего именно нужен вам такой прибор и попросите подсказать наиболее подходящую модель.

Роль завесы очень важна

На самом деле роль тепловой завесы достаточно важна. Ведь помимо приятного теплого потока воздуха, который производится данным устройством, девайс значительно экономит электроэнергию, а также в некоторых случаях (в зависимости от модели) может нормализовать микроклимат в помещении. Для того чтобы получать только пользу от данного устройства, не поленитесь позаботиться о правильном его выборе и монтаже, а также не игнорируйте правила его эксплуатации.

Классификация бытовых тепловых завес

От того, к какому классу относится воздушный барьер, зависит рациональность пользования данным устройством. Такие бытовые приборы принято классифицировать на несколько различий. По типу монтажа:

От типа установки зависит, подойдёт ли конструкция для конкретных условий:

• накладные модели. Данные тепловые завесы устанавливаются непосредственно на поверхность стены и имеют воздухозаборник и вентилятор с разных сторон. Такие конструкции имеют большие габариты и часто не подходят для размещения в маленьких коридорах или прихожих;
• встроенные агрегаты. Эти приборы помещаются непосредственно в потолок подвесного типа или специально предназначенную для этого нишу. Такая техника сконструирована несколько иначе, чем предыдущий вариант.

Различают тепловые завесы по расположению:

Вертикальные и горизонтальные завесы — это разные приборы, соответственно, монтируется каждый по-своему.

• горизонтальные модели. Они размещаются над входной дверью в горизонтальном положении. Данные агрегаты могут располагаться прямо в дверном проёме или же ближе к потолку;
• вертикальные приборы. Их монтируют к полу или стене. Зачастую устанавливают и с двух сторон. Такие конструкции обладают внушительными габаритами, поэтому в квартирных условиях устанавливать вертикальные завесы будет неудобно.

По мощности устройства различают:

В зависимости от показателя производительности тепловых завес меняется их назначение.

• модели RS. В бытовых условиях подобные конструкции не применяются, так как они рассчитаны на обслуживание маленьких окошек (кассы, киоски, банковские окошки). Они способны работать над проёмами с параметрами 1,5×0,8 м;
• мощность серии RM. Это традиционные устройства, широко применяемые для домашних условий. Они подходят для эксплуатации в дверных проёмах высотой от 2,5 до 3,5 м. Служат такие отсекатели и для входных дверей, и для проёмов из холодного коридора в жилое хорошо отапливаемое помещение;
• мощность RT или RW. Эти установки подойдут для установки в помещениях, где дверной проём имеет достаточно большую высоту от 3,5 до 7 м. Это могут быть автомастерские, зерновые цеха и другие складские помещения.

Устанавливают тепловую завесу всегда со стороны тёплой комнаты

Расчет воздушных и воздушно-тепловых завес

Наружный воздух попадает в помещение через ворота и другие проемы в стенах здания вследствие разности давлений снаружи и внутри здания. Количество воздуха, подаваемого завесой, должно полностью исключить проникновение холодного наружного воздуха. Приступая к расчетам и проектированию воздушных завес, прежде всего определяют исходные данные: размер ворот, количество наружного воздуха, которое проходит в помещение через проем без работы завесы, расчетные температуры наружного и внутреннего воздуха. Основными параметрами, определяемыми расчетом, являются производительность завесы по воздуху, угол и скорость подачи воздуха в зависимости от размеров проема, мощность калорифера для подогрева воздуха.

В настоящее время существует несколько методик расчета промышленных воздушных завес. Ниже приведен приближенный метод. Он является достаточно условным, так как значение дальнобойности струи (расстояние между точками пересечения оси завесы с плоскостью ворот) рассчитывается геометрическим способом, и основан на применении коэффициента дальнобойности, зависящего от угла наклона и коэффициента турбулентности струи завесы и определенного на основе расчета и экспериментальных данных для случая равномерного распределения скоростей горизонтального потока.

Количество воздуха, поступающего в единицу времени, или расход, м3/c, через любой открытый проем,

где v – скорость воздуха, м/с; Н и B – соответственно высота и ширина проема, м.

Расход воздуха, м3/c, необходимый для создания завесы в проеме, полностью исключающей прорыв холодного наружного воздуха на склад,

где φ – коэффициент дальнобойности воздушного потока завесы, который можно принять равным 0,45;b – ширина щели канала, через которую воздух поступает к завесе, м.

Тепловая мощность калорифера, ккал/ч,

где t_з – температура воздуха струи завесы, °С; t_нач – нормируемая (или наружная) температура в зависимости от места забора воздуха, °С.

Более точная методика расчета воздушных завес основана на применении условного коэффициента расхода воздуха, который определяется как отношение количества воздуха, подаваемого в завесу, к количеству воздуха, проходящего через ворота. Полностью она изложена в работах В.М. Эльтермана «Воздушные завесы» и «Указания по расчету воздушных завес».
