Двухтрубная тупиковая система отопления: схемы и описание

Рекомендации по монтажу

Планируя монтаж тупикового отопления, необходимо учитывать в расчетах внутренние диаметры труб. Правильно их подобрав и использовав качественные соединительные фитинги с арматурой, можно будет выполнить замкнутый контур с минимальным числом поворотов, что позволит сократить расход труб, соединительных элементов, обеспечивая максимально возможную скорость движения теплоносителя, а, следовательно, улучшается эффективность функционирования системы обогрева.

При наличии в одном доме сразу несколько веток тупиковой схемы отопления рекомендуется для каждого отдельного контура использовать свою группу запорной и регулировочной арматуры. Это позволит при необходимости оперативно отключать подачу тепла в верхние комнаты, когда домовладельцы проживают на нижних этажах.

Термодатчики, которые устанавливаются в системы отопления с принудительной и естественной циркуляцией теплоносителя, будут иметь разную конструкцию. Это необходимо учитывать при выборе используемых термостатов, что и позволит обеспечить правильность функционирования обогрева в доме.

Следуя таким простейшим рекомендациям, можно самостоятельно спланировать качественную двухтрубную тупиковую систему обогрева и в последующем своими руками выполнить все работы, установить отопительный котёл, проложить трубы и смонтировать радиатор отопления.

Монтаж двухконтурной тупиковой системы отопления в одно или двухэтажном доме позволяет сократить трудовые и финансовые затраты, в сравнении с реализацией других схем обогрева дома. Такой вариант исполнения отопления отличается простотой, при использовании качественной запорно-регулирующей арматуры выполнить ее сможет даже обычный домовладелец, а для такой работы не потребуется использовать сложное оборудование и специальные инструменты.

Классически применяемые схемы

Классически для отапливания домов используют однотрубные или двухтрубные системы. Однотрубная схема предполагает установку одного контура с тепловым носителем.

Ключевым плюсом подобной системы считается маленькая вся длина трубопровода. Разумеется меньше денежные расходы на прокладку системы, процесс установки проводится быстрее, ниже аварийность. Минусом такой схемы считается уменьшение температуры воды при проходе по трубам, заключительный отопительный прибор может быть очень мало горячим.

Применяемые схемы для попутной системы обогрева

Двухтрубная схема (двухконтурная) просит установки 2-ух контуров для движения воды по замкнутому контуру от котла до отопительных батарей. Первая труба подает тепло от котла в отопительные приборы, вторая считается обратной, остывшая вода передвигается в обратном направлении. Схемы разводки и в том и другом случае очень простые.

При двухконтурной схеме батареи подключают параллельно их можно выборочно закрывать если понадобится.

Двухтрубные классические системы также называют тупиковыми

Важное отличие от «петли Тихельмана» в том, что подача носителя тепла подающей и обратной магистралей идет по самым разнообразным направлениям. Горячая вода идет от котла к батарее, возвращает тепло и отводится в «обратку», двигаясь к котлу. Встречное движение воды имеет определенные минусы: ближние к котлу отопительные приборы греются быстрее и помещения отаплюются неодинаково

Встречное движение воды имеет определенные минусы: ближние к котлу отопительные приборы греются быстрее и помещения отаплюются неодинаково.

Тупиковая и попутная схема движения носителя тепла

Попутная система обогрева приватного дома имеет плюсы если сравнивать с тупиковой по гидравлике. Тепловой носитель передвигается в одном направлении, вода проходит одинаковое расстояние и этим обеспечивается идеальная сбалансированность системы. Отопительные приборы применяются равные по размерам и мощности.

Двухтрубная тупиковая система отопления: схемы и описание

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

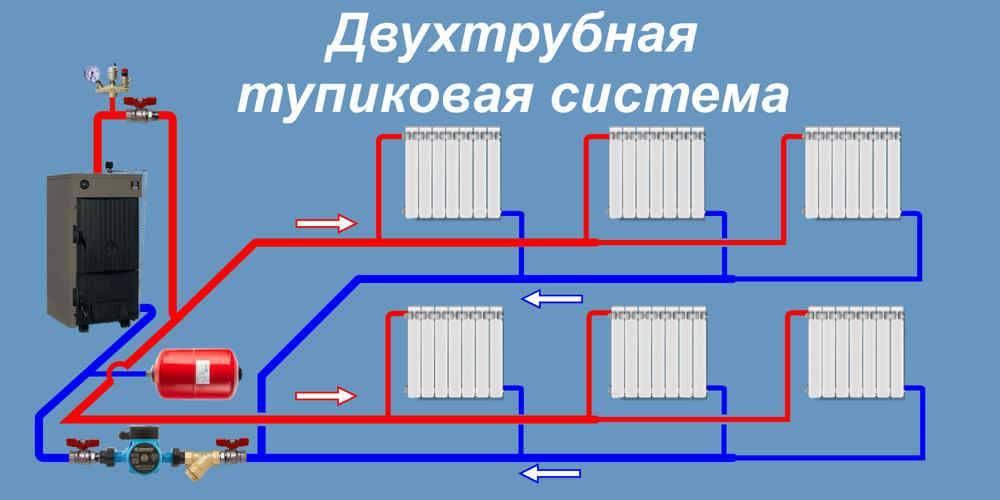

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

• горизонтальный, где применяется горизонтальная разводка трубопроводов;
• вертикальный, где пользуются вертикальной разводкой трубопроводов.

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью

Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения. Эта технология представляет собой, соединение без резиновых уплотнительных колец

Сам материал трубы является уплотнителем

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины. При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод. Эта система даёт возможность подключать:

Эта система даёт возможность подключать:

Подключаются эти контуры с применением смесительного модуля, который состоит из:

• насоса циркуляции, который придаёт динамику движения теплоносителю;
• вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

• первая проходит по первому этажу;
• вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

• количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
• должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
• должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.

Схемы из двух труб

В данной схеме количество труб подходящих к каждому радиатору равно двум. Одна из них доставляет нагретую воду, а другая удаляет остывшую.

Часто такие конструкции бывают открытого типа, что неминуемо влечет непосредственный контакт теплоносителя с окружающей средой. Таким образом, вода поглощает некоторое количество кислорода, который в значительной степени снижает эффективность отопления в частном доме. Чтобы удалить весь воздух, на каждом радиаторе ставится кран Маевского.

Преимущества горизонтального расположения труб

В случае с двухтрубной конструкцией преимуществами можно назвать следующие моменты:

• Нет лишних потерь тепла, так как нет прокладки труб на чердаке или в подвальном помещении;
• Можно начинать эксплуатировать завершенную конструкцию еще до конца всех остальных строительных работ в помещении;
• Компактное размещение всех элементов на одной площадке.

Двухтрубная схема разводки радиаторов

Кроме всего прочего, можно к положительным моментам отнести и то, что цена всего проекта будет ниже, нежели такого же аналога по протяженности, но с вертикальным расположением труб.

Недостатки

К недостаткам такого расположения можно отнести следующие моменты:

• Большой расход материала по сравнению с однотрубной конструкцией;
• Низкое давление в подающей магистрали;
• Требуется устанавливать краны Маевского.

Двухтрубная тупиковая система отопления: схемы и описание

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

• горизонтальный, где применяется горизонтальная разводка трубопроводов;
• вертикальный, где пользуются вертикальной разводкой трубопроводов.

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью

Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения

Эта технология представляет собой, соединение без резиновых уплотнительных колец

Сам материал трубы является уплотнителем

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины. При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод

Эта система даёт возможность подключать:

Эта система даёт возможность подключать:

Подключаются эти контуры с применением смесительного модуля, который состоит из:

• насоса циркуляции, который придаёт динамику движения теплоносителю;
• вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

• первая проходит по первому этажу;
• вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

• количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
• должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
• должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.

Схема отопления с электрическим и твердотопливным котлом

Чаще всего электрические котлы для водяного отопления дома устанавливаются в качестве дополнительного источника обогрева в тандеме с твердотопливным нагревателем. В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Так, выделяют обычные аппараты и длительного горения. В обоих случаях в топку время от времени нужно подбрасывать дрова, уголь и т.д. Соответственно, владелец получается привязанным к дому, а если надо уехать на пару дней? Вот тут-то и пригодится электрический нагреватель.

В схеме отопления электрокотла с тт нагревателем подключение осуществляется параллельно. При этом нужно снабдить каждое кольцо циркуляции:

• электрическим насосом;
• обратным клапаном.

Только в таком случае все будет работать как часы. При этом не имеет значение метод разводки труб, принцип подключения двух нагревателей одинаковый. Естественно, что нужно настроить автоматику и синхронизировать работу насосов и нагревателей. Оба котла должны иметь привязку к своему насосу при этом, не пересекаясь между собой. Принцип такой, что если остановился нагреватель, синхронизированный с ним насос также не должен работать и наоборот.

Стоит ли монтировать самостоятельно

Как уже можно было понять из всего вышесказанного, отопление «Петля Тихельмана» имеет довольно-таки простую конструкцию. В любом случае собрать ее будет не сложнее чем обычную тупиковую систему. Однако при этом стоит учитывать то, что петля Тихельмана чаще всего монтируется в домах очень большой площади. Сборка же систем отопления в таких зданиях уже сам по себе имеет массу нюансов. К тому же и расчет коммуникаций для такого объекта следует делать максимально точный. Просто взять усредненные значения (10 кВт котла на 1 м 2 помещения, диаметр труб 26 и 16) в этом случае не получится. Сделать же правильные расчеты по таблицам и даже с использованием соответствующих программ самостоятельно будет довольно-таки сложно. Поэтому для проектирования и монтажа системы «Петля Тихельмана» в большом доме все же стоит нанять специалистов.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически

Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

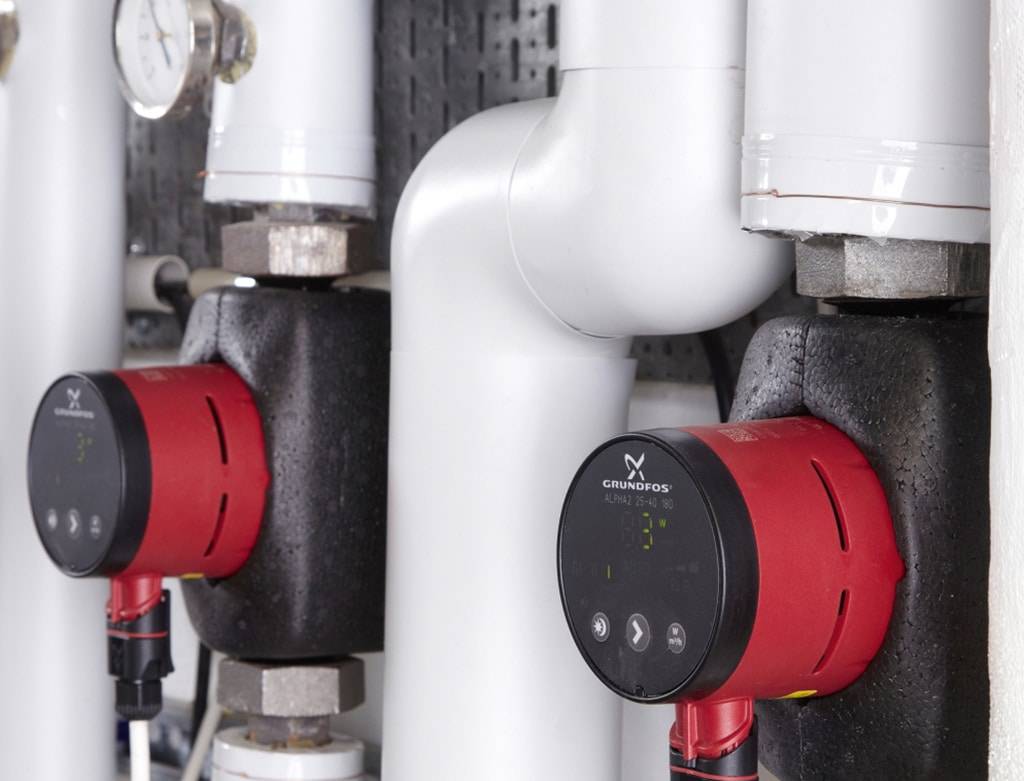

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.

Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

• потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
• недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
• в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

• требуется повышенная мощность котла;
• температура воды в магистралях последовательно снижается от радиатора к радиатору;
• каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

Вертикальная разводка системы отопления

Такой тип разводки всё ещё используется в многоквартирных домах, поскольку именно этот тип наиболее подходит для отопления большого количества этажей. Также вертикальная разводка позволяет экономить материалы, и её легче монтировать. Данный тип схемы бывает однотрубным и двухтрубным, и двухтрубный тип более предпочтительный. Двухтрубная разводка отопления вертикального типа также позволяет менять отопительные приборы без остановки всей системы отопления. На отопители можно устанавливать автоматические или ручные вентили регулировки температуры.

Однотрубная схема вертикального типа не позволяет отключать радиаторы по отдельности, но зато на монтаж такой системы уходит гораздо меньше труб, чем на двухтрубную схему. Вертикальный тип разводки позволяет равномерно распределить тепло по всему помещению, но отапливаемая площадь комнат несколько ограничена. Вертикальную разводку целесообразно применять в том случае, если здание имеет от трёх этажей и выше.

Вертикальная разводка также позволяет организовать систему отопления, которая не будет оборудована циркуляционным насосом. Такое техническое решение применимо к частным домостроениям. Главным недостатком вертикальной схемы отопления является то, что её невозможно масштабировать. Также может вызвать неудобства тот факт, что регулировать температуру в каждой отдельной комнате – не удастся.

Разводка отопления вертикального типа может иметь верхнее или нижнее расположение. Эти два типа обладают некоторыми особенностями. Если используется однотрубная вертикальная разводка верхнего типа, то в ней подача осуществляется с чердачного помещения, где установлен специальный резервуар (лежак). Далее из резервуара теплоноситель распределяется по стоякам, которые подводят тепло к отопительным приборам.

Разводка вертикального типа с нижней подачей оборудована резервуаром в подвальном помещении, из которого вода поступает в стояки. По стоякам теплоноситель движется вверх, попутно проходя через отопительные приборы в каждой квартире. Если вертикальная разводка смонтирована по двухтрубной схеме, то в её контуре можно использовать регулируемые отопительные приборы. Также к такой системе можно подключать и приборы учета тепла.

Преимущества и недостатки вертикальной системы

При двухтрубной системе отопления с нижней разводкой подающий и обратный магистральные трубопроводы проходят в полу нижнего этажа здания или в подвале, а теплоноситель поступает независимо в каждый радиатор.

Преимущества: хорошая регулировка системы отопления, возможность отдельного отключения каждого отопительного прибора, отсутствие перерасхода отопительных приборов.

Недостатки: увеличивается протяженность трубопроводов по сравнению с однотрубной схемой, практическая невозможность установки квартирных теплосчётчиков.
