Турбодефлектор своими руками: чертёж и этапы работы

Установка

Правила монтажа вентиляционных дефлекторов отображены в нормативном документе СНиП 41012003, в котором указаны их допустимые размеры и высота места крепления. Место соединения дефлектора с шахтой может быть:

• фланцевым – готовое круглое или квадратное изделие с отверстиями для болтов, обеспечивающее герметичность соединению;
• прямоугольным – применяется в случае квадратного основания дефлектора;
• круглым – самым распространенным, ввиду более частого применения круглого типа основания.

Рекомендации по установке:

• вентустановка должна быть доступна для воздушных потоков различного направления;
• высота конструкции должна превышать высоту конька кровли на 1,5 м. (оптимальная высота для лучшего КПД);
• не устанавливаться в зоне аэродинамических теней (глухое пространство между зданиями с образованием крутящихся воздушных потоков).

Поставляться дефлекторы могут как в собранном, так и в разобранном состоянии, поэтому перед установкой следует сначала собрать его.

Сделать это возможно своими руками всего в несколько шагов:

• нижнюю часть установить на вентотверстие, закрепить его болтами или гайками;
• далее крепится диффузор (с помощью хомута);
• крепление колпака с обратным конусом или без, с помощью кронштейна.

Но если совпадение по каким-то причинам проблематично, то имеющееся отверстие возможно уменьшить с помощью заранее раскрученной и намотанной на него проволоки из стали.

На что обратить внимание

• Так же дефлектор должен отвечать всем параметрам конструкции, принятым в документе ТУ 36233780.
• Если предполагается выброс агрессивных воздушных масс, то не используется дефлектор из оцинкованного железа.
• Для уменьшения тяги во время сильного ветра целесообразным будет установка задвижки перед дефлектором.
• Предварительный просчет температуры воздуха из вентотсека позволит правильно подобрать материал, из которого изготовлена установка.

Ремонт

За правильным функционированием вентсистемы, как и любого прибора, следует следить.

О неисправности системы расскажут:

• запах сырости, гнилостности, прения;
• появление грибковых поражений плесени в соответствующих местах с повышенной влажностью (за раковиной, в ванной, за шкафами, тумбами столов), так и на открытых местах (на стенах, потолках);
• образование конденсата (на окнах, стенах, поверхности мебели);
• сырость и прохлада — особенно чувствуются по хранящимся в помещении вещам;
• трудности поступления кислорода и, соответственно, затруднение дыхания;
• сама система может издавать гул или глухие хлопки, источать горелый запах.

От качественной работы всей вентиляционной системы зависит не только внутренний микроклимат помещения, но и безопасность нахождения в нем, ведь продукты сгорания могут начать скапливаться и провоцировать осложнения в работе дыхательных путей.

Если вы заметили появление данных признаков, необходимо провести диагностику, выявление и устранение причин выхода из строя вентиляции.

Диагностика неисправностей

Несомненно, обращение к услугам специалиста в данном вопросе является наиболее приоритетным.

Но возможно провести и предварительное диагностирование с помощью одного из способов:

1. в одной из комнат приоткрывается окно/форточка. А к решетке вентиляции подносится бумажный лист. Он засасывается и удерживается на решетке при нормальном функционировании.
2. Чтобы получить более точный результат, поможет использование специального прибора – анемометра. С его помощью производят замер скорости воздухопотока. Соотнеся его с диаметром шахты, получают точный расчет потока из данных специальной таблицы. Или с помощью формулы: Q = V * S * 360 V – показания анемометра; S – площадь вентотверстия; Q – объем проходящего потока.

Полученный результат сравниваем с принятыми нормами циркулирования:

• в кухонном помещении – 60 куб.м/час.;
• в ванной и туалетной комнате – 25 куб.м/час.

Теперь перейдем к рассмотрению наиболее часто встречающихся причин поломок, это:

• неправильный монтаж установки;
• несоответствующая эксплуатация;
• игнорирование профилактических мероприятий;
• механические повреждения;
• процесс коррозии;
• снижение износостойкости;
• образование пробки из мусора;
• компрессор недостаточной мощности или его поломка;
• неэффективность фильтров и др.

Перечисленные причины могут привести к выходу из строя вентсистемы и нарушению всего циркуляционного процесса.

Своими силами рекомендуется проводить лишь мелкий ремонт, профилактику и очищение стенок вентшахты, без серьезного вмешательства и демонтажа конструкции.

Дефлекторы систем вентиляции

Устройство и принцип действия

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Назначение дефлектора цаги

По законам физики теплый или горячий воздух имеет меньший вес, чем холодный. В отопительной системе дым, поднимающийся от горящих дров, имеет высокую температуру. Сверху в дымовом канале находится холодная масса воздуха, которая под действием тяжести опускается, а горячий дым поднимается. Таким образом, возникает воздухообмен или тяга. На своем пути холодный поток создает противодействие горячему дыму.

Оголовок предназначен для снижения давления холодного воздуха и рассечения потока. Что такое дефлектор можно понять, если перечислить все выполняемые им функции:

• защищает отверстие дымохода от листьев, снежных заносов, атмосферной влаги, других случайных предметов;
• усиливает действие принудительной вытяжки;
• о тягу в дымоотводе или вентканале;
• уменьшает возможность возникновения обратного потока угарного газа, направленного внутрь помещения.

Тяга играет основную роль в процессе горения топлива и отведения дыма и газов. Если увеличить этот показатель, то коэффициент полезного действия очага увеличится на 17–20%. Это значит, что использование отопительного агрегата происходит в экономичном режиме и перерасхода дров, угля или газа не происходит.

Некоторые дефлекторы выполнены в виде цаг ротационного действия. Их отличие в том, что центральная деталь вращается, от этого происходит сильную разреженность воздуха, что позволяет вытягивать из жерла топки большую часть продуктов горения. Если такой ротационный дефлектор ставится на конец вентиляционной вытяжки, то они могут служить в качестве принудительной вытяжки или усиливать работу уже существующей. Дефлектор рассекает воздушный поток над трубой, тем самым создавая на выходе из дымохода область низкого давления, куда стремится нагретый дым.

Дефлектор ЦАГИ и другие варианты конструкций

Цокольный дефлектор в первую очередь предназначается для проветривания подвальных помещений и нижних этажей. После установки не только налаживается циркуляция свежего воздуха, но и испаряется лишняя влажность с поверхностей. Также он защищает цокольные этажи и подвальные помещения от проникновения грызунов и других мелких вредителей и от осадков. При установке лучше взять трубу с запасом по длине, потому как ее всегда можно уменьшить до нужной высоты, а вот дорастить не получится.

Дефлектор ЦАГИ состоит из таких элементов:

• стакана, расположенного в нижней части конструкции с расширением на конце;
• цилиндрического корпуса, представленного обейчаткой из стали;
• зонтообразной крышки;
• стоек крепления из металлических полос.

Принцип работы заключается в следующем: вследствие обдува корпуса создается разреженная зона, расположенная над открытым диффузором. Отработанный воздух, смешанный с угарным газом и другими компонентами, поднимается по воздуховоду в область образованной зоны пониженного давления и выходит наружу. Здесь он подхватывается ветром и полностью удаляется.

Как сделать чертеж

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм	120	140	200	400	500
Высота устройства Н, мм	144	168	240	480	600
Ширина диффузора D, мм	240	280	400	800	1000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

• ширина диффузора (D) = 2 * внутренний диаметр.
• высота устройства (Н) = 1,7 * внутренний диаметр.

Что собой представляют турбодефлекторы и флюгеры

Конструкции можно смело объединить в одну группу, потому как они не только похожи друг на друга, но и имеют сходный принцип работы. Отличительной чертой приборов является сферическая форма ротационных устройств с лопастями в виде полукругов, которые вращаются под действием силы ветра. В этом случае разреженный воздух образуется внутри сферы над оголовком трубы.

Продуктивность флюгера обеспечивается благодаря тому, что лопасти прибора всегда разворачиваются «спиной» к ветру, тем самым предотвращая попадание потоков воздуха внутрь канала. За корпусом конструкции образуется зона низкого давления, так называемая аэродинамическая тень, способствующая быстрому выводу загрязненного воздуха из вертикального канала.

Среди преимуществ вентиляционного турбодефлектора выделяются:

• защита вентиляционного канала от перегрева летом, что позволяет снизить расходы на охлаждении помещения в жаркие дни;
• предупреждение образования конденсата под кровлей за счет регуляции температуры в жару;
• отсутствие необходимости подключения прибора к электрической сети;
• обеспечение эффективной работы, потому как продуктивность турборефлектора в некоторых случаях на 200% выше, чем у статических моделей.

Негативные стороны прибора:

• лопасти конструкции не будут вращаться и тяга не улучшится, если нет ветра;
• узлы вращения дефлектора требуют постоянного обслуживания;
• возможно полное или частичное обмерзание насадки;
• не защищают вентиляцию от проникновения осадков, особенно в ветреные дни;
• при сильном ветре присутствует вероятность того, что заклинивший флюгер потеряет целостность.

Виды турбодефлекторов

виды турбодефлекторов

Существует большой выбор вращающихся оголовков на дефлекторах. Каждый вид эффективно действует в определенных условиях и отличается своими техническими особенностями. Разница есть даже между турбодефлекторами без видимых внешних отличий.

Виды дефлекторов:

• ЦАГИ – изделия с расширенным вентканалом;
• Колпак-флюгер;
• Грибок Волпера циллиндрической формы;
• Турбодефлектор с круглой вращающейся насадкой.

На верхней части некоторых видов устанавливаются железные зонтики. Такие элементы не улучшают тягу, они предназначены только для защиты от дождя.

работа турбодефлектора

Форма открытых изделий:

• Плоские;
• Двускатные;
• Со съемной крышкой;
• Полукруглые.

Отличия по принципу работы:

• Ротационные;
• Турбинные;
• Дефлекторные.

Дефлекторы для кондиционеров выглядят, как отражающий экран, сдерживающий воздушный поток. Турбины отличаются по материалу изготовления деталей и диаметру соединительного основания.

По материалу изготовления

виды турбодефлекторов по материалу изготовления

Выбор материала определяется имеющимся бюджетом и отдельными предпочтениями. В некоторых турбинах используются пластиковые элементы, которые нормально взаимодействуют с влагой и химическими компонентами осадков.

Распространенные материалы:

• сталь оцинкованная, хромированная или с матовым покрытием используется для создания бюджетных моделей;
• нержавейка в 2 раза дороже, для изменения ее цвета используются порошковые краски;
• конструкционный металл покрывается полимерным составом, чтобы цвет совпадал с кровлей или фасадом здания;
• твердые и крепкие соединения углерода и железа используются для изготовления пластичных листов.

Важно! Горячая оцинковка металла нужна для защиты от ржавчины. Такой способ обработки очень надежный

Материал погружается в электролитную ванну или обрабатывается током, чтобы наполнить поверхность молекулами хрома. Визуальные качества дефлекторов в результате улучшаются, и повышается их стойкость к внешнему воздействию.

По диаметру присоединительного кольца

Ширина посадочного места видна на маркировке и в паспорте турбодефлектора. Изготовленные конструкции имеют шаг увеличения 5 мм для размеров от 100 до 200 мм.

Более широкие стандартные основания: 250 мм, 300 мм, 315 мм, 400 мм, 500 мм, 600 мм, 680 мм, 800 мм.

Изделия нестандартных размеров производятся по индивидуальному заказу. Максимально допустимое отличие в диаметрах крепления и трубы – 15%.

Турбодефлекторы ставятся на выходную часть трубы. Их форма бывает круглая и квадратная. Для вентканалов из каменной кладки или кирпича нужны турбины с прямоугольным основанием, переходящим в круглое.

Разработка чертежа и самостоятельное изготовление дефлектора

Если вы не боитесь физической работы и знакомы с основами проектирования – сделать дефлектор самостоятельно не составит труда. Начинайте работы с чертежа

На этом этапе важно знать высоту вентиляционной трубы и отталкиваться от нее. Все необходимые размеры можно найти в таблице

Внутренний диаметр, мм	120	140	200	400	500
Высота устройства, мм	144	168	240	480	600
Ширина диффузора, мм	240	280	400	800	1000

Закончив расчеты и проверьте их правильность. Для этого возьмите лист плотного картона, вырежьте все детали и попробуйте собрать макет турбодефлектора для вентиляции. Если все получилось, то можно приступать к основной работе.

1. Используя в качестве лекала вырезанные из картона элементы перенесите размеры на лист жести.
2. Ножницами по металлу вырежьте детали будущего дефлектора.
3. Пассатижами подогните края заготовок и простучите их киянкой.
4. Соберите конус – это будет корпус диффузора, скрепите края заклепками.
5. Сделайте отверстия по краям под болты, соедините ими конус и цилиндр.
6. Соберите нижний цилиндр и скрепите с уже готовыми элементами.
7. Прикрепите соединительные планки к готовому дефлектору и с их помощью закрепите устройство на вентиляционной трубе.

Если ваша вентиляционная система имеет множество поворотов, то лучше не рисковать и купить готовый вытяжной дефлектор. В этом случае вы можете быть уверены в отличном КПД и не бояться за возможные нарушения в работе.

Принцип действия дефлектора

Существуют разные конструкции дефлекторов, но принцип работы у всех одинаковый. Современные агрегаты чаще всего имеют сужение канала, это увеличивает скорость прохождения воздуха над оголовком трубы. Это усиливает тягу и имеет называние «принцип аэрографа».

Так же вентиляционные дефлекторы играет роль защиты воздуховода от попадания в него мусора, осадков окружающей среды, мелких птиц, грызунов и т.п. Для изготовления дефлектора используют нержавеющую сталь или керамика, так как его устанавливают снаружи сооружения.

Положительные и отрицательные качества

Положительными качествами применения вентиляционного дефлектора являются:

Но если ветер будет дуть снизу, то поток воздуха ударяется о часть дефлектора находящуюся сверху и не даёт воздушному потоку выходить наружу, что даёт сбой работы системы.

Правила подбора

Подобрать оптимальный дефлектор можно исходя из целей и задач, которые на него возлагаются. А также стоит учитывать условия, в которых он будет функционировать.

Простой дымник представляет собой колпак на дровяную печную трубу, изготавливается в виде обычного зонтика, и имеет такие достоинства:

• держит необходимую тягу как в условиях штиля, так и на движении воздушных масс мощностью до 10 баллов;
• не формирует чрезмерного давления на трубу, благодаря чему даже в условиях сильного шторма дымоход остается на своем месте, скорее может сорваться и улететь сам зонтик;
• имеет простую и понятную конструкцию;
• практически не закоксовывается и не засоряется, довольно просто очищается;
• по причине несовершенства аэродинамической структуры нечувствителен к форме зонта; если здание расположено в заветрии, то дымник можно выполнить в форме шатра, это существенно упрощает его использование и открывает большие возможности для реализации дизайнерских задумок.

В то же время существуют и серьезные недостатки, такие как:

• при слабом ветре снижает тягу, причем она тем слабее, чем сильнее работает отопительный элемент. Это довольно опасно, поскольку в холодную зимнюю погоду при отсутствии ветра печь может «захлебнуться» и пыхнуть угаром в жилые помещения;
• на сильном ветру, напротив, создает слишком сильную тягу. Это существенно снижает эффективность работы комнатных печей и каминов;
• при порывистом ветре может вызывать задувание в трубу и создание эффекта обратной тяги.

Аэродинамическая открытая модель при любом ветре поддерживает тягу в достаточных пределах для эффективной работы печей и котлов на жидком топливе и газе. Такие дефлекторы могут обмерзать, они легко замусориваются и довольно быстро покрываются сажей и копотью, однако, их легко чистить.

К минусам можно отнести следующие:

• сложное тело вращения;
• в результате нагрузки, создаваемой воздушными массами, сам зонтик может легко слететь с дымохода, а при этом непосредственно механизм действия устройства может свернуть саму трубу;
• при сильных порывах ветра от 8 баллов существенно увеличивается боковое давление на конструкцию и далее увеличивается в соответствии со степенным законом;
• открытые конструкции довольно плохо сбивают сильную динамическую нагрузку, возникающую вследствие порывов ветра, именно поэтому ни в коем случае нельзя ставить такую модель на трубы, выполненные из кирпича;
• модификация не может использоваться для пиролизных теплообразующих механизмов, в противном случае при возникновении ветра все пиролизные газы будут высосаны и печь или котел попросту потухнет;
• не подходит для создания дизайнерских элементов, так как непригоден для украшения, всевозможные нашлепки и фигурки лишь ухудшают общий аэродинамический статус конструкции в целом.

Кстати, интересное исследование было проведено в США. Там одно время изучали вопросы, связанные с открытыми дефлекторами, и устанавливали их на паровозах, чтобы проверить степень возрастания КПД на низком ходу. При этом результат был самый удручающий – на среднем ходу из трубы начинали вырываться огонь и ни один поезд так и не смог развить свою максимальную скорость. В общем, открытый вариант дефлектора стоит рекомендовать для любых типов отопительных приборов, за исключением пиролизных. При этом он должен в обязательном порядке проверяться и очищаться как минимум один раз в квартал. Он оптимален для дымохода с малой силой тяги, максимально эффективен для банных дровяных печей, не было зарегистрировано ни одного случая угорания людей из-за вентиляционного дефлектора в банях.

Закрытый или как его называют «совершенный» тип имеет такие преимущества, как:

• обуславливает стабильную тягу, которой хватает для печей и котлов любого типа;
• не склонен к обмерзанию и засорению изнутри;
• образовавшиеся на внешней стороне пыль и наледь существенно не изменяют работу устройства.

Есть и минусы, правда, пользователи уверяют, что они не столь значительны, а именно:

• при воздействии сильного ветра дает максимальное давление на трубу, а далее растет линейно, поэтому дымоход под дефлектором стоит дополнительно укрепить при помощи оттяжек;
• имеет довольно сложные конструктивно-технологические параметры;
• не может использоваться в качестве дизайнерского элемента, так как любые дополнительные элементы существенно снижают общий уровень аэродинамики.

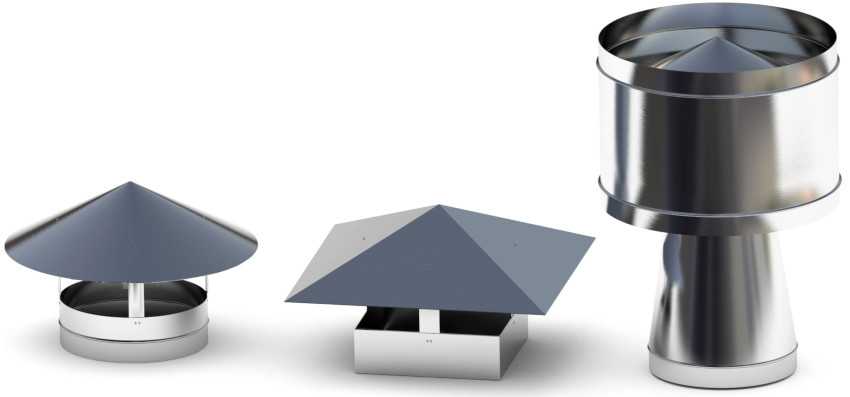

Модели могут различаться по внешнему виду, назначению и материалу исполнения. Чаще всего для производства дефлекторов используют пластик, нержавейку или алюминий. В редких случаях сырьем для производства может стать медь. Многие пользователи предпочитают сендвичную модель.

Как подобрать вентиляционный дефлектор: на что ориентироваться

Если необходимо подобрать усилитель тяги при минимальных финансовых затратах и не думать о дополнительном обслуживании, остановить выбор следует на статичных дефлекторах: это может быть колпак Волпера или насадка ЦАГИ. Основное преимущество второго варианта состоит в том, что довольно просто сконструировать такой дефлектор своими руками.

Основные рекомендации по выбору устройства принудительной тяги:

1. Если наблюдается недостаток тяги, лучше выбирать динамические модели колпаков – это может быть ротационный дефлектор или флюгер.
2. При покупке вращающейся конструкции с лопастями не стоит экономить. В дешевых моделях часто наблюдается установленный открытый шарнир, который зимой будет примерзать. При выборе турбодефлектора или флюгера нужно следить, чтобы подшипник был закрыт.
3. Если планируется установка усилителя в местности с преимущественно ветреной погодой, рекомендуется Н-образная насадка. Если же, наоборот, погода чаще безветренная, вариант выбора – дефлектор ЦАГИ.
4. Насадка Astato, несмотря на то что работает при любой погоде, требует проведения регулярного обслуживания. И это при том, что стоимость конструкции очень высокая.

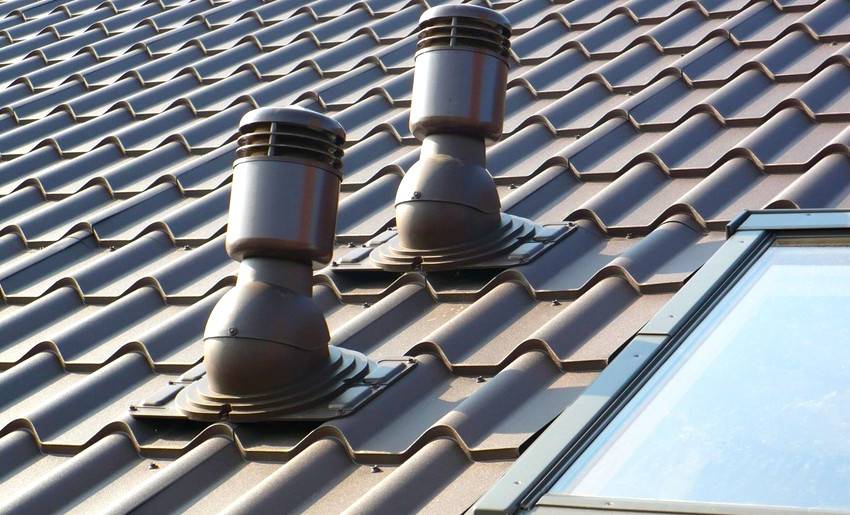

Если наблюдается недостаток тяги, лучше отдать предпочтение динамическим моделям дефлекторов

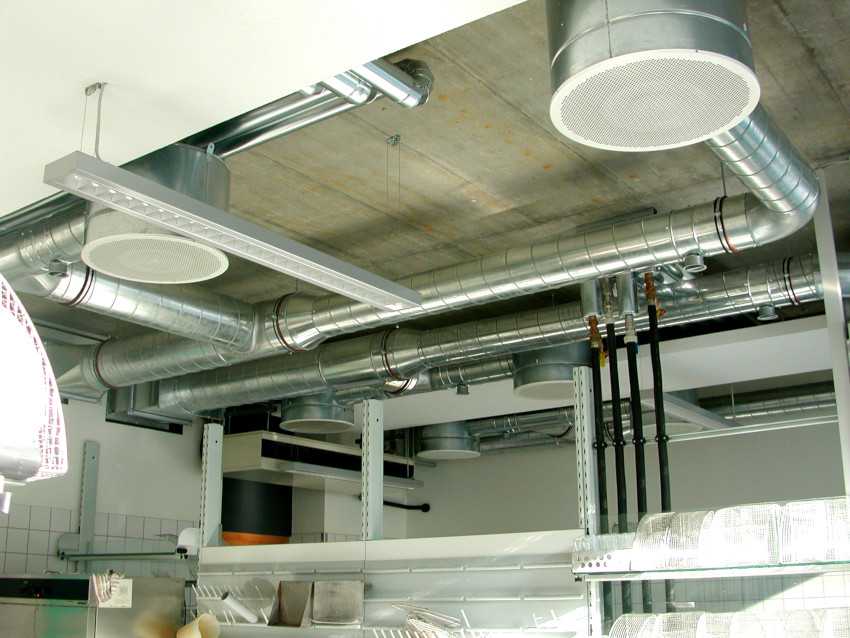

Что такое вентиляционный диффузор

Чтобы лучше понимать, как работают дефлекторы вентиляционных систем, нужно знать, из чего состоит конструкция и как выглядит схема устройства. Итак, главными составляющими насадки для вентиляции являются:

1. Диффузор. Представляет собой основание в виде конуса с усеченным дном. На верхнюю часть вентиляционного канала, выходящего на крышу, наживляется нижний фрагмент цилиндрической колбы, благодаря чему и образуется замедление потока воздуха и повышение давления.
2. Зонт. Деталь, предупреждающая проникновение мусора в вентканал. Выглядит как защитный колпак, закрепленный в верхней части диффузора.
3. Корпус. Деталь дефлектора, находящаяся на виду. Представлена обечайкой или кольцами, которые соединены с диффузором при помощи двух или трех кронштейнов. Именно из-за того, что элементы корпуса рассекают поток воздуха, внутри цилиндрической колбы образуется пониженное давление.

Для того чтобы осадки не могли проникнуть внутрь системы, диаметр диффузора должен превышать размер входного отверстия. Корпус устанавливается таким образом, чтобы воздух создавал так называемый подсос через выемки рядом расположенных колец. В этом случае получится ускорить отвод воздушных масс из системы вентиляции.

Чтобы исключить попадание осадков внутрь системы устанавливается защитный зонт.На заметку! Дефлектор вентиляции сконструирован таким образом, что воздушные потоки, которые поднимаются снизу вверх, отражаются от крыши, а потом вновь начинают опускаться. Чаще всего подобное происходит, когда ветер дует снизу. Если такая проблема присутствует, лучше устанавливать двухконусную конструкцию, где элементы соединены одним основанием.

Нужно также понимать, что если на улице боковой ветер, то воздушный поток станет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет присутствовать только отток воздуха снизу.

Если говорить кратко, то принцип работы установленного на вытяжку дефлектора выглядит таким образом:

• потоки ветра улавливаются устройством;
• воздушный поток попадает на диффузор, разветвляется и приводит к тому, что снижается давление в верхней части канала;
• отработанный воздух из помещения устремляется наверх – туда, где образовалась разряженная пустота, и выводится на улицу.

Если правильно выбрать размер дефлектора и грамотно выполнить установку конструкции на верхнюю часть вытяжного канала, разница давлений получится оптимальной, в результате чего нормализуется интенсивность воздухообмена.

 Благодаря диффузору образуется замедление потока воздуха и повышение давления.
