Углубление колодца своими руками - технология и порядок работ

В каких случаях углубление имеет смысл?

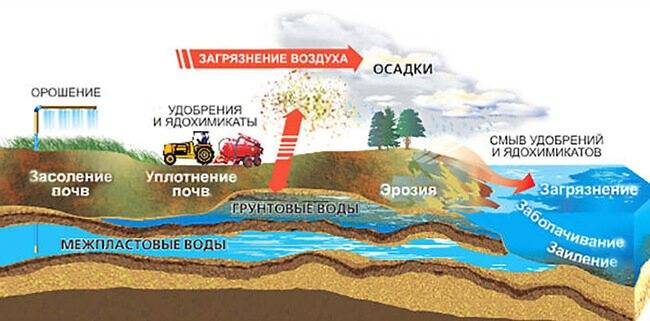

Чтобы спрогнозировать качество результата, необходимо иметь представление о структуре водоносных слоев и грунтовых пластов.

Под черным плодородным слоем залегают глины, суглинки и супеси. В отдельных карманах, в структуре которых содержится песчаник, могут протекать подземные ручьи, образованные поверхностными потоками.

Ниже верхнего слоя песчаников под глиняной коркой снова располагается слой песков (иногда с галькой), в котором протекают подземные реки. В большинстве случаев эти грунтовые воды являются продолжением наземных водоемов. Пески на этой глубине могут перемещаться вместе с водяными потоками, образуя «плывуны».

Глубже располагаются глины с валунами и гранитами. Третий слой песков, смешанных с водой, лежит, как правило, на поверхности пористых известняков, в толще которых текут мощные потоки артезианского уровня.

Для минимального водопользования этого объема может быть и достаточно, однако такого количества влаги не хватит на обеспечение среднестатистической современной семьи. Попытки углубить колодец оканчиваются неудачей: вместо отобранного песка подземный поток приносит новый, и природный баланс восстанавливается.

В таком старом колодце можно попытаться пробурить скважину: заглубление обсадной трубы в нижележащие пески не потребует больших физических усилий. Процесс устройства должен пройти без лишних осложнений, если под плывуном не обнаружится гранитное дно.

Как углубить колодец своими руками

Каждый владелец дачного участка мечтает иметь собственный источник воды. Ведь в этом случае открывается большое количество возможностей. Однако наличие колодца совсем не означает, что проблем с водой больше не будет. Если в прошлом году колодец давал достаточно воды, то теперь может так случиться, что воды будет не хватать. Это может случиться по ряду причин. Вполне возможно, что для решения этой проблемы достаточно будет проведения профилактической очистки колодца. Но имейте ввиду, что если причина кроется в отсутствии достаточного количества воды в геологических слоях, то, вероятнее всего, потребуется осуществить углубление колодца. Именно этому мероприятию и будет посвящена эта статья. Вы узнаете, как углубить колодец своими руками, и какие технологические процессы для этого следует выполнить.

Ремонт и углубление колодцев

Этапы проведения работ по колодезному углублению:

Откачивание воды из колодца

Перед началом работ необходимо разобрать колодезный оголовок, который будет препятствовать свободному доступу в шахту.

После этого можно приступать к откачке воды. Для этого можно использовать насосы или обычные ведра. Последний способ применяется при небольшом притоке воды.

Удалив воду из шахты, начинается процесс ее очистки от илистых и песчаных наносов, а также земли.

Углубление колодезной шахты

Перед копкой шахты необходимо обязательное крепление бетонных колец между собой при помощи металлических пластин и анкерных болтов. В противном случае может произойти их смещение. Особенно такое крепление актуально, если в колодезную шахту попадает смесь ила и песка, так называемый плавун

Пристальное внимание уделяется тем кольцам, расположенным ближе к поверхности. Ведь именно из-за них зимой может образовываться плавун. Копку следует производить до того момента, пока стенки заглубляемой шахты не начнут обваливаться

После этого в шахту опускаются бетонные кольца

Копку следует производить до того момента, пока стенки заглубляемой шахты не начнут обваливаться. После этого в шахту опускаются бетонные кольца

Важно, чтобы ремонтные кольца обязательно были меньшего диаметра, чем основной ствол шахты. Все бетонные кольца старой и новой колонны скрепляются между собой скобами, в том числе и угловыми. При проседании шахты возможно возникновение препятствий в виде крупных камней

Обычно их дробят, предварительно нагрев специальными инструментами, а затем резко охладив. Если данный метод не помогает, на помощь приходит отбойный молоток

При проседании шахты возможно возникновение препятствий в виде крупных камней. Обычно их дробят, предварительно нагрев специальными инструментами, а затем резко охладив. Если данный метод не помогает, на помощь приходит отбойный молоток.

По мере углубления шахты не стоит забывать о поверхности. Одновременно с копкой основная колодезная шахта наращивается сверху новыми бетонными кольцами.

По окончании работ рекомендуется сделать новый донный фильтр из гравия и песка.

Прочистка углубленного колодца

По окончании процесса заглубления необходимо почистить колодец. Стенки шахты можно обработать дезинфицирующими средствами, которые не повлияют на качественные показатели воды. Для достижения лучшего результата рекомендуется использовать оборудование подачи воды под давлением, например Керхер.

После этого следует обратить внимание на качество заделки швов и стыков. При необходимости они дополнительно обрабатываются цементным раствором. Обновленную колодезную воду лучше всего отдать в бактериологическую лабораторию для проведения соответствующих анализов

Обновленную колодезную воду лучше всего отдать в бактериологическую лабораторию для проведения соответствующих анализов.

Выбор места для колодца

Перед тем, как своими руками выкопать колодец, требуется правильно определить, на какой глубине залегает горизонт с питьевой водой. После чего следует рассчитать и приобрести нужное количество бетонных колец и оборудование, необходимое для строительства гидротехнического объекта и водораспределительной конструкции. Большое значение имеет место и время для копки.

Их выбор зависит от ряда факторов, среди которых:

Результаты геологоразведочных работ. Имеется немало способов, как можно отыскать воду на определенной территории, но самым надежным считается проведение геологических исследований в конкретной местности.
Сведения о близко расположенных источниках. Желательно расспросить владельцев соседних участков, на какую глубину они выкопали колодцы и какого качества в них вода.
Пригодность водного источника для питья. Как уже говорилось, пробу воды необходимо сдавать в ближайшую санэпидемстанцию для проведения химической и микробиологической экспертиз. Ее сотрудники проанализируют наличие химических веществ и болезнетворных микроорганизмов в жидкости и их концентрацию.
Тип грунта. От этого зависит, насколько сложной будет копка колодца своими руками и необходимость применения специального оборудования и других технических средств. В результате их использование отражается на общей стоимости обустроенной гидротехнической конструкции. Тяжелее всего построить колодец на каменистом грунте.
Особенности рельефа местности. Наибольшие затруднения возникают в случае необходимости устройства колодца на холмистом склоне. Проще всего его будет обустраивать на ровном участке.
Расстояние до разных источников загрязнения. Колодцы нельзя выкапывать близко к компостным кучам, выгребным ямам, септикам, хозяйственным постройкам для содержания домашних животных. Гидротехнические сооружения нужно располагать от них на значительном удалении. Колодцы лучше не размещать в низинных местах, куда стекают атмосферные осадки и жидкость с примесью сельхоз удобрений.
Расстояние до жилого строения. Для владельцев дома удобнее всего, когда источник воды к нему находится близко.

Место для колодца не должно создавать помехи проезду и не перекрывать свободный доступ к подсобным помещениям и хозпостройкам. При обустройстве объектов водоснабжения и канализации нужно ориентироваться на положения СНиПа 2.04.03-85, чтобы не допустить загрязнения источников воды для питья и подмывания оснований строений. Так, расстояние от колодца до уличного туалета не должно быть менее 8 метров.

Как подсчитать стоимость работ по рытью колодца?

Стоимость копки колодца вручную зависит от нескольких факторов.

Подробнее:

Цена на сооружение колодца основывается на стоимости материалов и оборудования для его сооружения.
Бетонные кольца. Это — основной элемент строительства конструкции, без которого колодец невозможен.

Бетонные кольца со ступенями и ушками

Соединительные скобы для плит. Если плиты обладают ровными стенками без пазов, с их помощью придается прочность и надежность конструкции.
Песок и цемент. Бетонным раствором замазываются щели и щербатости в кольцах, а также заделываются швы.

Гранит, гравий и щебень. Они нужны для хорошей фильтрации воды.
Рабочая сила. Этот аспект просчитывается индивидуально. Каждый сам для себя решает, копать самому, или нанимать бригаду профессиональных рабочих, так как соблюдение техники и правил безопасности также играет большую роль.

В каких случаях можно углубить конструкцию

Углубление колодца – дело очень трудное, затратное как по деньгам, так и по времени.

Поэтому, прежде чем принимать решение, следует убедиться в следующем:

Уменьшение воды не связано с погодными условиями – длительным отсутствием осадков, засухой, продолжительными морозами;
В сооружениях, расположенных неподалеку, на соседних участках, вода стоит на прежнем уровне;
Вода в вашем источнике по-прежнему чистая и вкусная, без постороннего запаха, просто её стало меньше. Что исключает заиливание донного фильтра.

Все это говорит о том, что проблема возникла только у вас и пора принимать меры. Если качество воды ухудшилось, возможно, снижение дебета связано с заиливанием водозаборной части.

В этом случае могут помочь чистка и замена донного фильтра. Если вода после этого не вернется, тогда уже имеет смысл подумать об углублении колодезной шахты, чтобы добраться до более мощного водоносного горизонта.

Однако и тут не следует торопиться – сначала оцените исходные данные. Иногда цена нового источника сравнима или даже ниже стоимости работ и материалов по углублению колодца.

Поэтому приниматься за него рекомендуется только в следующих случаях:

На участке нет подходящего места для нового колодца;
Глубина шахты составляет более десяти колец. В этом случае новое строительство будет более затратным, чем углубление на одно-два кольца;
Источник пересох полностью или приток в него воды после откачивания составляет менее одного метра в сутки;
Вы уверены, что дно находится не в плывуне.

Плывун на дне

Выбираем место

Первое, что необходимо сделать прежде, чем начинать копать, — определить наиболее оптимальное место под колодец. В идеале желательно привлечь специалиста для решения этого вопроса.

Можно попробовать выбрать место самостоятельно, в этом случае рекомендуем поинтересоваться у ближайших соседей (если у них уже имеется вырытый колодец), как глубоко они копали, состав грунта, а также узнать о других нюансах, связанных с этим процессом.

Многие роют колодец прямо в огороде, в этом есть смысл, поскольку не понадобится носить издалека воду для полива.

При выборе места также необходимо учитывать санитарные нормы, регулирующие расположение колодцев и скважин относительно источников загрязнения. Согласно этим правилам, забор воды должен быть организован на расстоянии не ближе 30 метров к туалету, выгребной яме и другим местам, загрязняющим грунтовые воды (включая такие элементы автономной канализации, как дренажные поля и септики).

Заметим, что можно выкопать колодец рядом со скважиной, это не будет противоречить санитарным нормам.

Если в дальнейшем планируется возведение строений на участке, то это тоже необходимо учитывать, поскольку переместить колодец (выкопать новую яму и закопать старую) будет проблематично.

Не рекомендуется размещать колодец на плывуне (водоносном песке) — это существенно усложнит задачу.

Когда и для чего это делают

Необходимость в углублении источника возникает, когда водоносный горизонт не обеспечивает требуемый объём потребления воды. Решение необходимо принимать после анализа определенных фактов, повлиявших на снижение дебита шахты:

не носит ли уменьшение воды сезонный характер. Посмотреть на соседних участках, в каком состоянии водоносный слой;
появление рядом источника большого потребления в этом же водоносном горизонте;
возможное влияние колебания почвы, изменившее поступление жидкости;
малоснежная зима, засушливая погода (длительное отсутствие осадков).

За сохранение колодца говорят:

нормативные, вкусовые и экологические качества;
удобное расположение источника к дому.

Заключительный этап для любого из способов углубления колодца

Когда кольца меньшего диаметра или пластиковая труба установлены в углубленную шахту, необходимо заделать все имеющиеся швы и выбоины (например, смесью цемента и жидкого стекла). Затем следует очистить шахту от загрязнений, уложить донный фильтр (например, речную гальку или крупный гравий) толщиной до 15 см, уменьшающий загрязненность воды и способствующий закреплению грунта. В завершении остается продезинфицировать колодец раствором хлорки или марганцовкой.

Пластиковые витые трубы (кольца) с двойными стенками прочны и устойчивы к коррозии, абсолютно герметичны и экологичны. Колодец, углубленный с помощью пластиковой трубы будет иметь очень продолжительный срок службы, при этом особенного ухода и обслуживания шахты не потребуется.

Пластиковые трубы для углубления колодца

Видео — Углубление колодца

Пластиковые трубы для углубления колодца

Удаление земли из колодца с помощью ведер

Опускание колец меньшего диаметра в шахту колодца

Работы по углублению колодца

Желонка — инструмент для углубления колодца

Схема углубления колодца

Углубление колодца кольцами меньшего диаметра

Углубление колодца своими руками

Очищение колодца после углубления

После окончания углубления следует очистить и продезинфицировать скважину. Для этого выполняют такие манипуляции:

Специально для питьевого водоснабжения употреляется гипохлорид натрия. Ним следует обработать стенки скважины. Рекомендуется обработка с помощью мойки высокого давления (Керхера).
Все механические повреждения, сколы, трещины необходимо отремонтировать при помощи гидроизоляции, жидкого стекла, цементного раствора.
Толстый слой щебенки или гравия на дне колодца, будет выполнять роль донного фильтра, поможет закрепить грунт.

Способы углубить колодец своими руками

Прежде чем выбрать правильный способ углубления, необходимо изучить свойства грунта, водоносный слой и разобраться с причинами исчезновения воды. Для проведения ремонтных работ понадобятся насос, лопата, ведра, лебедка, веревочная лестница, отбойный молоток, каска с фонариком, резиновые сапоги или спецодежда. Перед тем как приступить к ремонту и обслуживанию источника, следует проверить, в каком состоянии находится колодец.

Осаживанием бетонной колонны

Применим лишь к тем шахтам, которые пробыли в эксплуатации не более года, имеют в составе менее 10 звеньев и новые кольца.

Для этого необходимо:

Снять с колодца ворот и очистить дно от ила и прочих примесей, проверить кольца на наличие повреждений.
Удалить грунт со дна, используя ведра, трос и блок. Убрать землю с подкапыванием под нижнее кольцо.
Надавить на верхнее звено таким образом, чтобы осадить всю конструкцию на глубину, выкопанную прежде.
Процесс повторить несколько раз, до следующего слоя воды. Глубина погружения при этом не должна превышать 3 м.
Сверху присоединить новые, недостающие кольца, прикрепить их к стволу пластинами с болтами и скобами, стыки зацементировать. Последнее кольцо установить над уровнем земли.

Этот способ гарантирует сохранение целостности конструкции, но существует и риск повредить кольца в процессе вдавливания. К минусам относится и ограничение по глубине.

Наращивание колодезных стенок снизу

Работы нужно вести в несколько этапов, лучше всего по 30-40 см, чтобы дать цементу затвердеть, иначе, в случае внезапного оседания шахты, кольцо сломает неокрепший цемент или кирпич.

Бетонными кольцами меньшего диаметра

В отличие от предыдущих, данный вариант не требует подкапывания под нижнее звено.

Выполняется увеличение выработки заподлицо с внутренней стеной колонны до осыпания стен воронки.

На последнем этапе следует выполнить гидроизоляцию швов и заполнить раствором из бетона и песка пространство между старыми и новыми звеньями.

Фильтром

Для метода очистки фильтром необходима метровая пластиковая или металлическая труба. Она перфорируется и оборачивается стальной сеткой с мелкими ячейками, выступающей в качестве фильтрующего материала, предотвращающего попадание песка в трубу. Труба опускается в скважину и вгоняется в грунт на дне, для большей устойчивости фиксируется к стенкам колодца анкерами.

Методы углубления

Углубление с помощью фильтра

Разберемся, как углубить скважину своими руками с помощью этого метода.

В металлической трубе диаметром 10 см выполняют пятьдесят отверстий по 2 см.

Делаем отверстия в трубе: 1-труба, 2-отверстия, 3-проволочная обмотка, 4-сетка из металла.

Внутрь трубы закрепляют сетку из нержавейки. После этого в нее устанавливают насос. При этом его диаметр должен быть меньше внутреннего диаметра трубы.
В пробуренную на дне колодца лунку устанавливают трубу так, чтобы в верхнее отверстие не попадала грязная вода.
В результате получается самодельный фильтр для скважины. При помощи желонки он удаляет весь песок, что позволит углубить колодец на необходимую величину.

Очищение от песка самодельной желонкой.

Углубление колодца с помощью ремонтных колец

После того как будет удалена воды из колодца, проводят копку грунта. Выполняют эту работу, как правило, своими руками с помощью лопаты.

Инструкция по углублению колодца предусматривает выполнение таких этапов:

В первую очередь необходимо убедиться в том, что у ремонтных колец отсутствуют выступы, которые могут воспрепятствовать опусканию колонны.

Углубление при помощи наращивания колодезных колонн ремонтными кольцами.

Чтобы сохранить целостность колонны в случае перемещения опорного пласта, производят соединение колец. Для этого используют стальные пластины, которые крепят анкерными болтами к стенкам, как показано на фото. Каждый шов требует использования четырех пластин.

Соединение колец пластинами.

Для выкапывания используют донный фильтр. Копку продолжают до тех пор, пока грунт не станет валиться.

Углубление при помощи донного фильтра.

После этого проводят спуск ремонтных колец. По мере их опускания колонну наращивают сверху.
На следующем этапе скрепляют ремонтную колонну со старым кольцом угловыми скобами.

Скрепление угловыми скобами.

Напоследок делают подсыпку донного фильтра и заделывают швы раствором.

Проблемы с опусканием колец

Если кольца не опускаются, то можно попробовать один из таких способов.

По окружности верхнего кольца на максимально возможную глубину проделывают лунки диаметром до 20 см. Делают их вручную, воспользовавшись буром длиной 1 м.

Способ опускания бетонных колец

Если имеется возможность, то осадить кольца можно с помощью автокрана.

Углубление в плывучих грунтах

Плывун представляет собой смесь песка, ила и органических включений, насыщенных водой. Из-за того что он находится под высоким давлением, стоит его задеть, как он тут же приходит в движение. Известно множество случаев, когда работник лишался жизни от воздействия плывуна. Поэтому будьте осторожны и бдительны!

Справиться с этим явлением с помощью ведра воды невозможно. Поэтому отсутствие специальной техники вряд ли поможет достичь результатов. Преодолевают этот участок путем ускоренной проходки в три кольца с установкой дополнительных колец.

Для проходки прибегают к помощи специального оборудования, благодаря которому можно поднять за раз большой объем песка. Это позволит ускорить процесс оседания колонны.

В случае попадания колонны в область с твердой породой плывуна, повышается эффективность метода. Хоть вероятность встречи с твердым плывуном мала.

Углубление скважин в этом случае проводится по описанным ранее технологиям. Обязательно выполняют крепление ремонтного кольца с колонной. После завершения копки на дно укладывают доски из лиственной древесины и отсыпают фильтр. По такой же схеме проводят углубление колодца с глиняным дном.

Углубление в плывучих грунтах.

Как найти место?

Вначале следует произвести поиск воды. Самый простой способ – поинтересоваться у соседей. Если у них источника нет, то искали ли они его. В случае неудачных попыток соседей найти жидкость будет нереально. Определить место, где копать, можно самостоятельно. Если же источник присутствует, то перед тем как искать воду на приусадебном участке, следует отталкиваться от таких факторов:

Рельеф местности.
Тип грунта.
Климатические условия.
Природа и растения.

Как определить, где лучше копать?

Самый лучший способ найти жидкость на участке – это геологоразведка. Обнаружив источник или предполагаемое место с водой, не следует торопиться рыть, лучше проверить ее качество. Имеет ли она какой-либо привкус, мутная или грязная она и прочее.

Не рекомендуется копать возле следующих объектов:

свалок;
автомобильных моек;
болот;
ферм и свинарников;
резервуаров с канализацией и тому подобного.

Если почва в вашей местности каменистая и встречаются большие глыбы, то устройство шахты будет вызывать серьезные затруднения. Для этой цели производится геологоразведка. Сюда включается:

изучение характера почвы и особенности местной породы;
определение глубины источника.

Поиск воды на собственном участке может упростить изучение флоры. Например, осока, сныть, мать-и-мачеха растут преимущественно во влажной местности. Если грунтовые воды расположены высоко, то вы увидите следующие деревья: ель, березу, ольху. Это может быть оптимальным местом.

Есть еще один народный способ, как самостоятельно искать воду на участке. Для этого используется рогатка из ивовых веток. Удерживается она в вертикальном положении, там, где близко находится водоносный слой, в руках чувствуется напряжение ствола рогатки. Вместо ивовых прутиков также используется металлическая проволока, из которой делаются 2 равные Г-образные рамки. Если удерживать их в горизонтальном положении при согнутом локте, рамки начинаются двигаться и перекрещиваться в том месте, где есть жидкость.

КОЛЬЦА ДЛЯ УГЛУБЛЕНИЯ КОЛОДЦА

Для углубления колодца используются кольца меньшего диаметра, с такими же свойствами как большие.

Высота — 0,8 м Толщина стенок — 9 см Диаметр внутренний — 1 м Диаметр наружный — 1,18 м

Вес кольца — 510 кг

Высота — 0,8 м Толщина стенок — 8 см Диаметр внутренний — 0,8 м Диаметр наружный — 0,96 м

Вес кольца — 440 кг

Высота — 0,8 м Толщина стенок — 9 см Диаметр внутренний — 1 м Диаметр наружный — 1,18 м Объем воды в кольце — 628 литров Вес кольца — 510 кг

Высота — 0,8 м Толщина стенок — 8 см Диаметр внутренний — 0,8 м Диаметр наружный — 0,96 м Объем воды в кольце — 410 литров Вес кольца — 440 кг

ПЛАСТИКОВАЯ ТРУБА ДЛЯ УГЛУБЛЕНИЯ КОЛОДЦА

В случаях, когда шахта колодца имеет выступы , а ремонтные кольца из бетона не пройдут, можно использовать гофрированную трубу из полиэтилена низкого давления с меньшим диаметром — 600 мм. Стоимость её конечно больше, но без неё бывает углубить колодец, никак не получится. Её плюсы — это долговечность, герметичность, экологичность.

Стоимость самой трубы за 1 метр погонный от 5000 руб.

Когда возникает необходимость углублять колодец?

Уровень подземных вод в шахте может резко уменьшиться. Обусловлено это воздействием сразу нескольких факторов, прежде всего климатических. Поиск всевозможных путей решения проблемы проводят в результате изучения конкретного колодца. Чаще всего выбор делается в пользу его углубления. Комплекс работ рекомендовано выполнять зимой или поздней осенью. Углубление колодца в это время целесообразно проводить потому, что уровень подземных вод в указанные выше периоды самый низкий. Это даст возможность войти в водоносный слой (плывун) на максимальную глубину. Это трудоемкий процесс, требующий серьезных трудовых затрат. Экономически целесообразно проводить работы только в отношении сооружений, находящихся в удовлетворительном состоянии, с водой хорошего качества, глубина шахты которых превышает 6 колец. Углубление методом докопки сопровождается с целым рядом рисков. С одной стороны, существует вероятность перекрытия водонесущего слоя кольцами. Также при проходке грунта есть вероятность пройти водоупорный слой что приведёт к полному пропаданию воды (есть возможность восстановить водоупор) . Единственным способом в сложившейся ситуации может стать возведение нового колодца.

Подготовительные работы

Углубление ограничивается глубиной, максимальной для конкретного типа грунта

Во внимание принимается несколько факторов:

плотность грунта;
механические характеристики почвы, позволяющие удерживать стенки шахты без их обсадки бетонными кольцами;
глубина залегания водонесущего слоя;
объем водопритока.

Углубление колодца, расположенного на плотном грунте, осуществляют открытым стволом – без применения колец. Обсадка проводится по завершению комплекса земляных работ. В отношении углубления на плывунных почвах задействуются более сложные технологии, подразумевающие укрепление грунта. Непосредственно перед углублением выполняют ряд подготовительных мероприятий. Так, с целью исключения подвижек и разрывов водозаборной колонны на колодезных швах устанавливаются металлические пластины. Домик колодца и его водозаборное оборудование перед началом работ снимают.

Методология углубления колодца

Существует два основных способа углубления колодца:

проходкой меньшим диаметром;
углубление подкапыванием (просадка всего ствола).

Углубление в результате проходки меньшим диаметров выполняют следующим образом. Выполняют проходку, диаметр которой меньше соответствующего значения существующей шахты. После достижения проектной глубины в полученную проходку помещают пластиковую трубу.Для проведения работ сверху размещают оборудование для поднятия грунта. Если кольцо вровень с землей, то оборудование устанавливают на козлы, если кольцо выступает – то непосредственно на него. Углубление колодца подкапыванием проводят после выкачивания из него воды. Далее вниз спускается работник, который и подкапывает грунт – наверх он доставляется ведрами. Для этого на основание шахты устанавливается козлообразная конструкция с барабаном. По мере поднятия грунта и углубления внутрь происходит усаживание нижних колец. Сверху устанавливаются новые элементы аналогичного диаметра. С помощью метода подкопки углубиться внутрь возможно на несколько колец

На стадии обследования колодца важно правильно определиться с максимально допустимой отметкой, которой намереваются достичь в результате подкопки

Углубление ремонтными кольцами

Схема углубления колодца с помощью колец.

Как углубить колодец ремонтными кольцами? Наиболее эффективным способом является наращивание колонны снизу ремонтными кольцами меньшего диаметра. В тех случаях, когда основная шахта изготовлена из стандартных метровых колец, в качестве ремонтных нужно использовать кольца, имеющие внутренний диаметр 70 см.

Попытки увеличить колонну методом ее опускания за счет подкапывания ее нижнего кольца при условии наращивания колонны сверху приводят зачастую к плохим результатам. Со временем колонна прочно закрепляется в тоннеле, и становится очень трудно сдвинуть ее с места целиком.

При помощи углубления ремонтными кольцами можно вернуть уровень воды к первоначальному состоянию.

Поэтапное выполнение работ по углублению:

Нужно убедиться, что ремонтные кольца не имеют внешних выступов, которые смогут помешать опусканию кольца.
Выполняем скобление колонны при помощи стальных пластин размерами 4х40х300 мм. Для каждого шва нужно взять 4 пластины. Их крепят анкерными болтами к стенкам колонны. При этом используют анкерные болты 12 мм. Это необходимо для того чтобы обеспечить цельность колонны в том случае, если во время углубления произойдет сдвиг опорного пласта.
Выбираем необходимый донный фильтр и начинаем копать под ремонтный ствол. Копать нужно до тех пор, пока стенки тоннеля не станут осыпаться.
Выполняем спуск ремонтных колец и их скобление. Затем продолжаем копать, наращивая ремонтную колонну сверху. Для лучшего скольжения колонны вниз в качестве дополнительной нагрузки можно использовать запасные ремонтные кольца, которые изымаются из шахты по окончании работ. Потом нужно соединить между собой старую и ремонтную колонну угловыми скобами. Эта операция исключает возможность сползания старой колонны на ремонтную.
Выполняем подсыпку донного фильтра и заделываем раствором швы. Это заключительный этап работ по углублению.

Схема колодца и уровня грунтовых вод.

Работы по углублению следует производить поздней осенью или зимой. Уровень грунтовых вод в этот период наиболее низкий, это позволяет установить на максимально возможную глубину дополнительную колонну.

При проведении работ в плывучих грунтах нужно принимать особые меры. Кустарными способами, при помощи ручного копера и ведра, пройти плывун практически невозможно. Такую работу нельзя выполнять без помощи специальных эффективных механизмов. Преодолеть сложный участок можно при помощи ускоренной проходки в 4 ремонтных кольца. При этом в качестве нагрузки используют дополнительную секцию колец.

Шахтные стволы им монолитного бетона и железобетона: А — опускной способ бетонирования; Б — бетонирование сниму вверх: 1 — выпуск арматуры; 2 — опалубка наружная: 3 — опалубка внутренняя: 4 — бетон: 5 — кольцевой нож; 6 — насос; 7 — дощатый короб.

При этом технология работ аналогична предыдущей. Необходимо произвести скобление ремонтной и основной колонны. В этом случае для проходки нужно использовать специальную оснастку, которая позволяет извлекать из шахты за один раз достаточно большой объем грунта. Такая операция значительно увеличивает скорость опускания ремонтной колонны.

Единственная причина, которая может помешать эффективности данной проходки, это такой вариант, при котором ремонтная колонна попадает на границу плывуна с твердой породой. Вероятность такого случая очень мала, но тем не менее она существует. Если это произошло, необходимо остановить проходку, установить на дно плот из древесины и отсыпать фильтр. Водный приток будет больше, чем до начала проведения ремонтных работ. В случае попадания глиняных плавунов применяется такая же технология.

Углубление колодца своими руками — технология проведения работ и полезные советы
