Разметка комнаты для укладки плитки
Прежде чем осуществлять укладку плитки нужно выполнить разметку пола.
Стоит даже нарисовать схему размещения
Особенно это важно при использовании разноцветной плитки или укладки узоров, канта
Схема укладки плитки
Существует три основных схемы укладки:
- По диагонали.
- По горизонтали.
- В разбежку.
В первом случае большое количество материала уходит в остатки. Можно, вообще, использовать квадраты разного размера и выложить их в разбежку.
Все это нужно четко обозначить на листе бумаге, где в уменьшенном размере отобразить схему разметки.
Затем схема пропорционально переносится на пол. Начинающим специалистам стоит полностью разметить всю поверхность, с ярким выделением точек. Разметка осуществляется при помощи отбивочного шнура с краской либо мелком.
Главное, определить линию первого ряда. Она отмеряется от самой длинной стены. Затем размечается остальная поверхность помещения. Такой способ актуален для плитки без узора.
Варианты укладки плитки
Для плиточного слоя с рисунком, нужно вырисовать не горизонталь, а диагональ.
При помощи длинной рулетки или веревки, соединяем по диагонали углы комнаты. Точка пересечения линий – центр помещения. Именно от этого места начинается разметка.
После завершения разметки стоит разложить плитку и проверить, насколько правильно вычерчены основные линии.
Способ укладки плитки совершенно не влияет на функциональные особенности теплого пола. Поэтому можно следовать своим индивидуальным предпочтениям.
Особенности укладки инфракрасного теплого пола
При монтаже инфракрасного пола под плитку рекомендуется использовать дополнительный материал – гипсокартонные или стекломагнезитовые листы.
Рисунок 2.Легкость и короткие сроки монтажа главное достоинство нагревательных матов .
Укладка инфракрасного пола под кафель состоит из следующих этапов (см. рис. 3):
- очистка основания и укладка теплоизолирующего материала с металлизированным лавсаном (например, Инфрафлекс или Полиформ);
- укладка термопленки, которую следует нарезать на максимально длинные полотна, чтобы минимизировать количество точек подключения;
- изоляция всех выходов медных полос;
- фиксация полотнищ пленки малярной клейкой лентой без нахлестов;
- подключение терморегулятора в удобном месте;
- подвод и подключение к терморегулятору соединительных проводов;
- подключение термодатчика, располагающегося под плиткой;
- изоляция всех соединений с помощью термосиликонового пистолета;
- подключение терморегулятора к электрической сети;
- проверка работоспособности теплого пола;
- укладка полиэтиленовой пленки;
- укладка гипсокартонных или стекломагнезитовых листов;
- укладка напольной плитки.
Не используйте фольгу в качестве теплоизолятора и при укладке плитки не стелите монтажную сетку из металла. Чтобы подогрев пола был эффективным, нужно расположить инфракрасную пленку хотя бы на 80% его поверхности.
Недостатки монтажа теплого пола
Выбор водяного отопления под плитку идеально подходит для обустройства частных и загородных домов. Но для монтажа тёплого пола под плитку в квартирных домах владельцу придется собрать много разрешений от управляющей компании, ведь отопительные трубы подключаются к общей системе строения. Также имеется ряд неудобств, связанных с оборудованием тёплого водяного пола:
- При кладке плиточных модулей на бетонную стяжку высота напольного покрытия получается достаточно большой, что абсолютно несовместимо с низкими потолками.
- При образовании течи в системе отопительных труб придется снимать всё напольное покрытие: кафель и бетонное основание. По этой причине лучше отдать предпочтение водяному полу под плитку, но без стяжки.
- Все этапы монтажа тёплых полов под плитку необходимо проводить в строгом соответствии с рекомендациями специалистов, ведь ошибки приведут к неисправности системы отопления.
Приготовление клея
После разметки приготавливается плиточный клей. Замес делается исходя из рекомендаций производителя. В замешиваемую емкость наливаете воду. В нее добавляете смесь заданной пропорции.
Если сделать наоборот, то клей возьмется комком, который сложно разбить. Перемешивается плиточный клей строительным миксером. Готовая консистенция должна напоминать сметанообразную массу.
Проверьте качество клея: наберите смесь на шпатель, он не должен стекать или падать при наклоне шпателя. Смесь должна удерживаться на шпателе.
Обратите внимание
После приготовления плиточного клея дайте ему время для отдыха на протяжении 15 минут. После этого времени повторно перемешайте клей.. При отсутствии практики скорость кладки плитки будет маленькой
Поэтому клей не замешивайте в большом объеме. Рассчитайте замес на 30 минут работы. За это время клей не засохнет и на нем не образуется корочка
При отсутствии практики скорость кладки плитки будет маленькой. Поэтому клей не замешивайте в большом объеме. Рассчитайте замес на 30 минут работы. За это время клей не засохнет и на нем не образуется корочка.
Устройство теплого водяного пола под плитку
Прежде чем приобретать строительные материалы для монтажа отопительного контура, следует ознакомиться с устройством подобной модели пола:
Первый слой представлен прочным и ровным основанием. Это может быть плита из бетона или грунт.
На выбранное основание укладывается полиэтиленовая пленка, которая выступает в качестве изоляционного покрытия от пара.
Следующим этапом на пленку укладывают утеплитель. Чаще всего используется полистирол
Такое покрытие обладает достаточной прочностью, а кроме того имеет низкий показатель теплопроводности.
Следующий шаг заключается в монтаже бетонной стяжки, обустройству которой уделяют максимальное внимание. В рабочую смесь из песка и цемента обязательно следует добавить пластификатор, чтобы масса приобрела эластичность, должную густоту и подвижность.
Наилучшим решением станет армирование стяжки, для чего используют железную сетку
Размер ячеек должен составлять 5*5 или 10*10 см.
По контуру комнаты, особенно, у мест стыка со стенами прокладывают демпферную ленту. Подобный шаг позволяет компенсировать расширение бетонной заливки при циркуляции теплоносителя. В качестве финишного покрытия, как правило, выступает керамическая плитка.
Монтаж водяного пола
Для установки системы своими руками понадобятся такие материалы и инструментарий:
- трубы;
- вентили;
- фитинги;
- клипсы;
- насос;
- армированная сетка;
- коллектор;
- лента демпферная;
- гидроизоляционные материалы;
- теплоизоляционные материалы;
- скотч строительный;
- крепеж;
- набор саморезов;
- перфоратор;
- рулетка;
- строительный уровень;
- отвертка;
- ключи рожковые.
Последовательность работ
Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.
Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

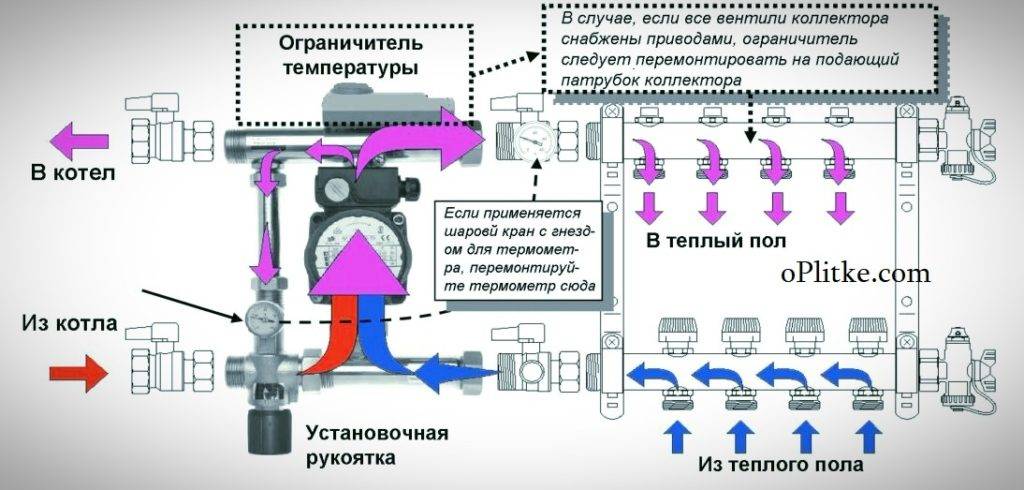

Коллектор для водяного теплого пола
После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.
Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:
- вспененный фольгированный полиэтилен;
- экструдированный пенополистирол;
- пенопласт (толщина в промежутке 50-100 миллиметров).
После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.
Укладка демпферной ленты
Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.
Армирующая сетка для теплого пола
Укладка труб
При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.
Схема укладки труб теплого пола
Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.
При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.
Тестирование системы
После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.
Финишная стяжка
Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.
Стяжка может быть осуществлена одним из двух материалов:
- песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
- самовыравнивающаяся смесь (сохнет 10 суток).
Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.
Кладка керамической плитки
Укладка керамической плитки на теплый пол
Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.
Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.
Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.
Процесс укладки теплого покрытия под плитку
В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.
Как уложить теплый пол, состоящий из нагревательных матов
Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:
- максимальная толщина матов составляет 3 мм;
- наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
- сетки обеспечивают проникновение материала для стяжки или клея для плитки.
- Укладка при помощи матов имеет такие особенности:
- перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
- после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.
Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.
Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:
- просчитайте его глубину так, чтобы это не мешало укладывать плитку;
- располагайте канал на одинаковом расстоянии от кабельных витков;
- канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.
При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.
Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.
Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки
Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:
- сделайте поворот и разрежьте сетку поперек;
- разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
- возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
- удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
- если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.
А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.
Окончательный этап укладки выглядит следующим образом:
- после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
- покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
- когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.
Особенности укладки электрического пола с инфракрасной пленкой
Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.
Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.
Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.
Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.
Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.
Подготовительные мероприятия
Прежде, чем начать монтаж тёплого водяного пола под плитку надо подготовить материал, инструмент и проект будущей конструкции.
Смотрите видео
3 Как сделать схему раскладки контура теплого пола
Смотрите это видео на YouTube
Инструменты и материалы
Для установки греющей конструкции необходимо подготовить следующий инструмент: отвёртку, рулетку, рожковый ключ, перфоратор и правило для выравнивания стяжки.
Кроме того, следует закупить материал:
- трубы и элементы для их фиксации;
- насос и вентили;
- арматурную сетку;
- гидро и теплоизоляционный материал;
- строительный скот;
- крепежи.
Каждый вид труб имеет свои плюсы и минусы
Поэтому при выборе следует брать внимание не только на характеристики изделия и помещения, в котором они будут укладываться, но и свои требования и финансовые возможности
Расчёт требуемого материала
Для расчёта длины трубопровода следует учитывать характеристики трубного изделия и особенности отопительной системы. Для облегчения вычислений можно использовать онлайн-калькулятор.
Программа выдаёт усреднённые данные, поэтому для корректировки применяется поправочный коэффициент, на который влияет ряд параметров. Потребуется занести размер (диаметр) труб, укладочный шаг, информацию о материале контура, финишного покрытия и стяжки.
Чтобы рассчитать размер трубопровода можно воспользоваться следующей формулой:
L=S/n*1,1+k,
в которой:
- L — длина отопительного контура;
- S — площадь помещения;
- n — шаг укладки;
- 1.1 — средний коэффициент запаса для изгиба;
- k — расстояние коллектора от пола.
Есть более простая формула — каждая из двух смежных сторон комнаты умножается на шаг укладки и результаты суммируются. Это и есть длина контура, только следует добавить расстояние до коллектора.
Подготовка проекта
Чтобы изготовить проект можно использовать листок из обычной тетради в клетку. Следует строго придерживаться масштаба помещения, в котором планируется укладка.
Начинать чертёж нужно с нанесения общих очертаний комнаты, с отметкой участков, где находятся двери, окна и внешняя стена. При большой площади помещения необходимо оборудовать декомпрессионные швы, которые также отражаются в плане. Трубы тёплого пола не должны размещаться на этих швах. Но если контур их пересекает, то он защищается гофрированной трубой.
Затем, на схеме отмечаются участки, где планируется установка мебели, которая будет плотно прилегать к полу. Здесь нет смысла укладывать нагревательные элементы. Определяется место монтажа коллекторного шкафа. После чего, на плане отражается укладочная схема труб.
Две основные схемы, которые используются при укладке:
- «змейка» — трубопровод укладывается вдоль стены с определённым шагом, то есть в одной половине комнаты трубы будут более горячие, чем в другой, данный способ рекомендован для небольших помещений;
- «улитка» — трубы с горячим теплоносителем размещаются параллельно тем, по которым циркулирует остывшая вода, поэтому обогрев поверхности более равномерный.
При составлении схемы необходимо придерживаться ряда правил:
- длина одного контура не более 120 метров;
- все магистрали должны быть приблизительно одинаковы — разница не больше 15 метров;
- стандартный шаг 150 мм, при наличии сурового климата его можно незначительно уменьшить;
- укладывать нагревательный элемент нужно с отступом от стен 150 — 300 мм;
- контур должен быть цельный.
Если вы не уверите, что сможете сделать правильно проект и расчёт материала, то лучше воспользоваться услугами профессионалов.
Технология укладки
Если в помещении будет расположена мебель крупных размеров, не рекомендуется делать разводку труб на участках ее установки. Это может стать причиной неравномерного распределения тепла на поверхности. Последовательность действий при монтаже теплого напольного покрытия:
- подготовка основания;
- монтаж сопутствующего оборудования;
- настил гидроизоляции и крепление утеплителя для теплых полов;
- обустройство нагревательных элементов на жестком основании, в качестве которого выступает металлическая сетка;
- стяжка.
Поверх бетонного раствора можно выполнять отделочные работы. При утеплении пола в деревянном доме необходимо сначала соорудить черновое основание:
- поверхность изолируют влагостойкими материалами;
- настилают доски на обрешетку;
- крепят гидроизоляцию;
- производят монтаж теплоизоляции, тогда в большие морозы вода в трубах не замерзнет;
- затем выполняют обустройство напольной водяной теплосистемы — располагают коммуникации.
Для водяных теплых систем нагрева нужно подготовить следующие инструменты и материалы:
- фитинги;
- вентили;
- коммуникации;
- сопутствующее оборудование: коллектор, насос, котел;
- армировка металлической сеткой;
- демпферная лента, выполненная из вспененного полиэтилена толщиной 10 мм;
- гидро-, теплоизоляция;
- строительный скотч;
- перфоратор и набор крепежа;
- строительный уровень.
Как выполняется расчет тепловой нагрузки на отопление
Непосредственно перед укладкой теплого напольного покрытия рекомендуется уточнить, какая температура является комфортной для стоп. Этот показатель определяется разновидностью материала поверхности. Например, для обогрева плитки оптимальная температура воды в трубах отопительного контура составляет +26 °С. Необходимо определить и длину контура, опираясь на габариты коммуникаций. Так, для труб диаметром 20 мм монтируют контур протяженностью до 150 м.
Коммуникации прокладывают в помещении с шагом в пределах 16-32 мм, данный параметр соответствует значению диаметра труб. Например, если размер сечения составляет 16 мм, коммуникации следует укладывать с таким же шагом. С учетом диаметра труб и расстояния между ними определяется достаточная нагрузка (Вт/м²). Если планируется монтаж теплого напольного покрытия, необходимо сделать проект и расчет, как и при установке любой другой системы отопления. Главные параметры, которые вычисляют:
- расчет потерь тепла;
- средняя температура контура;
- плотность теплового потока.
После вычисления достаточного диаметра коммуникации определяется толщина стяжки для теплого пола. При выборе котла расчет мощности с учетом всех отопительных контуров объекта является наиболее важным критерием.
Подготовка основания
Чтобы обустроить эффективную систему теплого пола, рекомендуется придерживаться инструкции. Начинают работы с демонтажа старой черновой основы и очистки поверхности от пыли и сора. При необходимости пол выравнивают.
Монтаж коллектора
Этот узел целесообразно устанавливать, если планируется подключать несколько контуров. Правильное расположение коллектора — на стене. Количество выходов оборудования должно соответствовать числу выводов коммуникаций. Предпочтительное место установки — вблизи выводных участков труб на высоте 50 см от поверхности пола. Оборудование часто прячут в ящик или делают нишу в стене. Чтобы подвести коммуникации, используют угловой фиксатор.
Утеплитель
На черновое основание настилают гидроизоляция, стыки закрепляют строительным скотчем. Сверху монтируют теплоизоляционный материал. По периметру помещения вдоль стен прокладывается приспособление, компенсирующее расширение стяжки при нагреве. Речь о демпферной ленте. Нужно помнить, что для крепления любых элементов системы теплого напольного покрытия (материалы при производстве многослойных коммуникаций и пр.) применяется специальный термостойкий клей. Сверху теплоизоляции настилается влагостойкий материал.
Нагревательные элементы
Непосредственно монтаж водяного теплого пола начинается после того, как на слой верхней гидроизоляции будет уложен сетчатый материал. На нем допускается крепить трубы. Их укладывают, руководствуясь любой существующей схемой (спиралеобразный контур, прямые линии с витками у противоположных стен и т. д.). Для фиксации используют хомуты. Затем коммуникации подключают к коллектору. Выполнив проверку системы теплого напольного покрытия на предмет наличия протечек, конструкцию закрывают бетонным раствором. Смесь для стяжки готовят из цемента и песка в соотношении 1:3.
Саморегулирующийся кабель
Главная особенность такой системы заключается в возможности самостоятельного регулирования мощности нагрева в зависимости от внешней температуры. Это свойство сохраняется даже на небольших участках, что позволяет не бояться перегрева в местах пересечения.
Этот эффект достигается благодаря использованию саморегулирующейся матрицы. В зависимости от внешней температуры изменяется сопротивление электрического тока. Мощность кабеля реагирует на погодные условия и подстраивается для максимальной эффективности.
Важное свойство – возможность использовать кабель желаемой длины. Можно нарезать его необходимыми кусками и подключить в домашних условиях
Для этого не нужны специальные инструменты, но предпочтительно иметь соответствующие навыки или ознакомиться с правилами подключения саморегулирующихся полупроводниковых кабелей.
Преимущества:
- простая установка;
- нет перегрева в точках пересечения кабеля;
- температура регулируется без использования термостата и внешнего регулирования.
Недостатки:
стоимость материалов значительно выше резистивного кабеля.
Обратите внимание! Саморегулирующийся кабель используют для внешнего обогрева труб, водосточной системы, участков с различной температурой. Там, где могут изменяться погодные условия и постоянная поддержка тепла
Но система хорошо показывает себя и в домашнем отоплении – в ванной, жилых комнатах, на кухне.
Инструкция по укладке плитки
Для работы подготавливается набор такого инструмента:
- Уровень маленький и большой.
- Крестики для формирования одинакового шва.
- Правило.
- Три шпателя, зубчатый, обычный и резиновый.
- Измерительная рулетка.
- Прибор для резки кафеля.
- Отбивочный шнур.
- Дрель или перфоратор.
- Ведро для замешивания плиточного клея.
- Строительный миксер для перемешивания клея.
- Карандаш.
- Тряпка для удаления клея с плитки.
- Строительный уголок.
- Малярный скотч.
- Плиточный полоток.
- Кисточка для грунтования.
Для кладки кафеля на теплый водяной пол необходим следующий материал:
- Керамическая плитка.
- Специальный плиточный клей.
- Затирка.
Вся работа состоит из нескольких последовательных этапов:
- Подготовка поверхности.
- Разметка.
- Грунтовка.
- Приготовление клея.
- Кладка кафеля.
- Затирка швов.
Технология укладки плитки на теплый пол не отличается от укладки на обычный пол. Рассмотрим каждый из перечисленных этапов по отдельности.
