Монтаж водяного теплого пола на бетонном основании

Монтажные схемы водяного пола

Монтажных схем укладки теплых водяных полов не так уж много:

• Змейка. Монтаж осуществляется петлями.
• Улитка. Трубы располагают по спирали.
• Комбинированный.

Схема #1 – классическая “улитка”

Когда используют монтаж в форме улитки, трубы по которым в комнату подаётся горячая вода, и те, по которым остывшая вода возвращается обратно, размещаются по всей площади комнаты и проходят параллельно друг другу.

Нагрев помещения выполняется равномерно. Если комната, в которой происходит монтаж, имеет стену, выходящую на улицу, в ней может быть использована сдвоенная спираль. Малую спираль размещают вдоль холодной стены, а на оставшейся площади располагают вторую спираль.

Спираль действительно похожа на улитку. Когда её витки располагаются недалеко от “холодной” внешней стены комнаты, шаг между элементами конструкции может быть уменьшен

Преимущества:

• нагрев выполняется равномерно
• уменьшается гидравлическое сопротивление;
• для спирали требуется меньше труб;
• изгиб выполняется плавно, поэтому шаг можно сократить.

Недостатки такой схемы это трудоемная укладка, и сложность проектирования по сравнению с другими вариантами раскладки.

Витки спирали равномерно покрывают всю комнату, отдавая тепло одинаково активно по всей поверхности пола. Изображенная на схеме синим, отводящая остывшую воду труба тоже проходит по всему помещению

Схема #2 – укладка змейкой

Это вариант укладки уместен в таком помещении, которое разделено на функциональные зоны, в которых предполагается использование разных температурных режимов.

Если первый виток пустить по периметру комнаты, а внутри него создать одинарную змейку, то одну половину комнаты будет хорошо согревать поступающая горячая вода, а во второй половине будет циркулировать остывшая, и будет прохладно.

Простая змейка чаще всего используется в тех помещениях, в которых применяется зонирование: где-то поверхность пола может быть теплее, а где-то прохладнее

Можно применить и другой вариант той же укладки – двойную змейку. При ней возвращающая и подающая труба проходят по всему помещению рядом друг с другом.

Третий вариант – угловая змейка. Он используется для угловых помещений, в которых на улицу выходят не одна, а две стены.

Петли змейки тоже могут покрывать комнату равномерно, но сразу бросается в глаза тот факт, что трубы в этом случае изогнуты больше, чем при укладке спирали

Преимущества:

такую схему просто и спроектировать, и воплотить в жизнь.

Недостатки:

• перепад температур в одном помещении;
• изгиб труб достаточно крут, чтобы при небольшом шаге привести к излому.

Схема #3 – комбинированный вариант

Не все помещения имеют прямоугольную форму. Для таких комнат и для тех, которые имеют две наружные стены, разрабатывают комбинированные варианты укладки.

Если помещение рядом с наружными стенами нужно нагревать интенсивнее, можно именно там проложить горячие трубы, расположенные петлями, которые иногда располагаются практически под прямым углом друг к другу.

Ещё одной возможностью прогрева помещения вдоль холодной стены является уменьшение шага расположения труб именно в этом месте.

Не каждая комната в современных индивидуальных постройках может сохранить прямоугольную форму. Для покрытия водными теплыми полами такой поверхности необходима комбинированная укладка

Если вы захотите смонтировать водяной пол с подогревом в своей городской квартире, находящейся в многоквартирном доме, вам, скорее всего, потребуется специальное разрешение.

И такой вид обогрева сможет функционировать только в период отопительного сезона. Но современные новые дома ещё на стадии создания проекта предусматривают именно такие теплые полы. Они работают от единого автономного котла и могут функционировать круглогодично.

Комбинированная укладка – отличный вариант монтажа, который выручает в том случае, когда комната требует разделения по зонам обогрева

Правила ухода за стяжкой

Вследствие неправильного ухода нередко вскоре после заливки на стяжке образуется брак. В течении первой декады стяжку необходимо 2-3 раза в день поливать водой. Раствор цемента может достичь своей основной прочности только через месяц, а вода используется для того, чтобы несколько ускорить его затвердевание. Дать стяжке просохнуть естественным способом можно только после того, как цемент станет достаточно прочным. Через три дня можно убрать оставшиеся маяки, а углубления, оставшиеся от них, затереть свежеразведенным раствором.

После включения системы можно приступать к непосредственной укладке плитки

Очень важно перед тем, как начать укладывать плитку, дождаться, чтобы бетон высох полностью. В среднем полного высыхания бетонной стяжки удается достигнуть на протяжении месяца после заливки. Чтобы прикрепить на готовый теплый пол плитку, на него достаточно нанести специальное клеящее средство

Чтобы прикрепить на готовый теплый пол плитку, на него достаточно нанести специальное клеящее средство.

Водяной пол в ванной своими руками, подготовка к стяжке

Техника укладки плитки

Во всех этих трех вариантах укладка плитки абсолютно одинаковая.

Если кто из вас уже сталкивался с монтажом кафеля, то на теплый водяной пол плитка укладывается точно также:

• Вначале пол обрабатывается грунтом;
• Дальше разводите строительный клей и наносите его гребенчатым шпателем с глубиной зуба 10 мм на пол и на саму плитку;

Нанесение строительного клея на пол.

Теперь плотно прикладываете плитку к полу и вытираете выдавленный из-под нее клей

Имейте в виду клей должен обязательно выдавливаться, важно чтобы под плиткой не остались пустоты, иначе при нагревании плитка может оторваться;
Чтобы обеспечить зазоры между плитками, по периметру вставляются пластиковые крестики;
Через сутки, когда клей полностью схватится, крестики вытаскиваются, а зазоры замазываются затиркой.

Укладка кафеля на пол.

https://youtube.com/watch?v=sS8DsCzDPRc

Теплый пол водяной — без бетонные способы монтажа

Без стяжки смонтировать систему водяного пола гораздо проще. Для этого есть два способа: укладка на пенополистирольные плиты, и укладка «деревянным» способом.

Кроме того, безбетонная укладка — единственный способ обустроить водяной пол в деревянном доме.

Укладка пенополистирольной системы водяного теплого пола

В такой системе пенополистирольные плиты служат не только теплоизолирующим материалом, но и каркасом для труб.

В плитах заранее сделаны пазы, в которые укладываются алюминиевые теплораспределительные пластины, а затем трубы, которые крепятся защелками.

После опрессовки системы можно сразу укладывать пол и его покрытие.

Пенополистирольная система хороша для монтажа водяного теплого пола в деревянном доме, особенно на втором этаже, потому что не создает сильной нагрузки на перекрытия.

Укладка «деревянной» системы

При таком способе теплоизоляция укладывается между лагами. Поверх монтируют специальные модули ДСП, в которых, также как и в пенополистирольной системе, есть пазы для укладки алюминиевых пластин и труб.

Более сложный вариант – реечная укладка под настил. При такой укладке к лагам шурупами крепят полосы ДСП шириной 15-30 см так, чтобы между листами ДСП оставалось расстояние около двух сантиметров. В эти проемы укладывают теплораспределительные пластины, а затем трубы.

При укладке деревянной системы водяного пола поверх труб укладывают картон или вспененный полиэтилен. Если в качестве отделочного покрытия для пола планируется использовать линолеум или керамическую плитку, то вместо картона кладут гипсоволокно.

Опрессовка системы теплого пола

До того, как будет залита стяжка, довершающая пирог пола по грунту с утеплителем и содержащая в себе непосредственно обогревательный контур, необходимо произвести опрессовку монтированного оборудования и труб.

Производится данная процедура следующим образом. Подключенные к коллектору трубы должны быть заполнены, воздух из них вытеснен через сливные краны, причем воздухоотводы обязательно при этом держать закрытыми.

Металлопластиковые трубы тестируются с использованием холодной воды, а полиэтиленовые проверяются посредством двойного увеличения давления в системе. Повторяется данное действие дважды и проверяется, какова была разница между давлением для проверки и значением после его снижения. Если данный диапазон не очень велик, то все в порядке. Дополнительно весь контур проверяется на наличие течей.

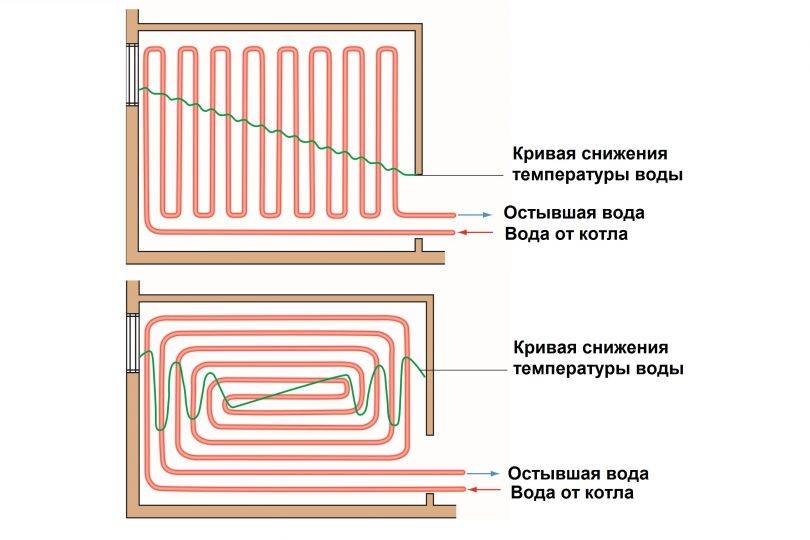

Водяной теплый пол — схема укладки

Обычно трубы укладывают по двум основным схемам: зигзагом или спиралью. Их еще называют «змейка» и «улитка».

Укладка зигзагом. Таким способом укладывать трубы очень легко, но у схемы есть некоторые недостатки.

Вода по трубам поступает от подающего коллектора к возвратному. Около подающего коллектора вода всегда теплее, чем у возвратного. При укладке труб «змейкой» получается так, что более теплые трубы сосредоточены в одной части помещения, а более холодные – в другой. Такой эффект называют «полосатым» полом. При этом разница температуры может получиться очень ощутимой и с «теплой» стороны температура иногда превышает предельно допустимое значение 26°С.

Схемы укладки

Чтобы теплый водяной пол не перегревался, рекомендуют организовывать отопительную систему таким образом, чтобы перепад температуры в контуре был не более 5°С. В холодных регионах такого добиться практически невозможно. Поэтому схема укладки «змейка» больше распространена в Западной Европе. В России же трубы чаще укладывают в виде спирали.

Укладка спиралью. Хотя спроектировать и смонтировать спиральную схему сложнее, температура по полу распределяется равномерно. Получается, что горячие подающие трубы чередуются с холодными обратными. Стяжка или алюминиевая прослойка равномерно распределяют тепло.

При таком способе укладки перепад температур на входе и выходе отопительного контура может доходить до 25°С.

Шаг укладки – это расстояние, на котором трубы будут находиться друг от друга. Чтобы водяной пол работал правильно, и не было сильной разницы температур, необходимо рассчитать эту величину.

Выбирая шаг укладки, следует исходить из рекомендуемого количества теплоэнергии на один кубический метр для Европейской части СНГ – 40Вт м3. Этот показатель рекомендуется для жилых помещений. При такой тепловой нагрузке трубы теплого пола обычно укладывают с шагом тридцать сантиметров.

Если теплый водяной пол – единственный источник отопления в комнате, то укладывать трубы нужно с шагом пятнадцать сантиметров.

Часто укладывают трубы с переменным шагом. Возле стен, выходящих наружу, оставляют меньше пространства между трубами, в центре комнаты кладут их шире.

Какова бы не была площадь комнаты, один отопительный контур по своей длине не должен превышать 100 м. В противном случае, в конце контура пол будет сильно остывать. Если для отопления комнаты нужно более 100 м трубы, следует спроектировать 2 или 3 схемы отопления, каждая из которых будет подключаться к коллекторам отдельно. При этом на каждом участке отопления должна быть только одна труба. Трубы не должны соединяться друг с другом, перекручиваться или перекрещиваться.

Монтаж водяного теплого пола в пазы деревянных плит

Деревянные плиты с пазами и алюминиевыми пластинами являются такой же модульной системой, как и плиты из пенополистирола. И монтаж такой же, за исключением необходимости прокладки утеплителя до укладки деревянных плит. Затем в плиты так же укладываются алюминиевые пластины, в них трубы, и все это накрывается звукоизоляцией и покрытием.

Также существует реечный тип укладки пола. Рейки используются вместо плит. И пазы идут не в рейках, а между ними. То есть нужно уложить рейки так, чтобы между ними проложить алюминиевые пластины (закрыв около 80% поверхности), а в них уже трубы. Деревянные технологии укладки водяных теплых полов применяются преимущественно в деревянных домах.

Толщина стяжки

Согласно нормам СНиП, слой покрытия над трубками должен быть не менее 20 мм. Это верно, если используется цементно-песчаная смесь или состав раствора для стяжек со сходными характеристиками. Для наливного пола на цементной основе рекомендуется увеличивать слой покрывающей укладки на 5-10 мм для компенсации усадки.

Так как стандартный диаметр трубок составляет 20-25 мм, становится ясно, какая толщина стяжки для теплого водяного пола является минимальной. Это 45 мм без учета гидро, теплоизоляции, а также подложки для укладки системы. Такая цифра соответствует рекомендованной толщине для цементно-песчаных и сходных по характеристикам смесей, поэтому стяжка теплого водяного пола может быть сделана самостоятельно по стандартной методике.

На практике в расчетах ремонтных работ принимается, что при устройстве системы отопления будет подъем горизонта напольного покрытия на 70-100 мм. В данный показатель толщины входит:

• гидроизоляция;
• слой утеплителя;
• термоизолятор, необходимый в структуре отопления;
• подложка для удобной прокладки трассы контура;
• основная стяжка пола с расположенными в ней трубками системы.

Если основание для укладки всей напольной структуры (например, бетонная плита) ровное, общая толщина покрытия в 70 мм является оптимальной. Укладка водяного теплого пола с применением составов цементной группы позволит не превышать массу покрытия, рекомендованную для большинства строений.

Обязательно ли армировать стяжку

Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.

Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиус изгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме

Для крепления удобно использовать пластиковые хомуты

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя

На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Что представляет собой устройство теплого водяного пола?

Метод укладки водяного пола заключается в снятии старого полового покрытия до самого основания. Монтировать теплый водяной пол разрешено только на чистой и сухой поверхности.

При этом для любой его части возможно максимальное различие по высоте не более 0,5 см. Иначе, когда основа пола имеет весомые перепады по вертикали, нужно сначала сделать его ровным.

Устройство теплого водяного пола

Для этого можно воспользоваться слоем из низкокачественного бетона или положить на него новую стяжку из бетона, что станет идеальным решением. Гидроизоляционным материалом стелем подготовленное основание.

Для получения качественной паро-и гидроизоляции рекомендуют воспользоваться пленкой из полиэтилена толще 250 мкм. Вряд ли можно отыскать пленку подобную той площади, которую имеет ваше помещение. Поэтому полотно такой пленки нужно укладывать с запасом.

Чтобы не допустить образования мостиков холода там, где теплый пол припадает к стенам помещения, нужно поклеить периметр стен особой амортизирующей лентой. Такая лента имеет действие возмещения от теплового расширения стяжки, защищая ее от вероятных деформаций при тесном взаимодействии с вертикальными конструкциями.

Установка теплых водяных полов на начальных уровнях многоэтажных зданий подразумевает толстый утепляющий слой, который должен быть 50 мм. Если вы живете на другом этаже, то достаточно будет 200 мм теплоизоляции.

Самым практичным и качественным материалом для получения надежной теплоизоляционной основы под конструкцией обогреваемого водяного пола считается пенофол.

Метод его изготовления объединил теплоизоляционные качества вспененного полистирола с высокими теплоотражающими свойствами алюминия. Кроме важных свойств, утеплитель пенофол является сложновозгораемым, экологически чистым материалом, который не поглощает влагу.

Но если вы хотите упростить процесс монтажа пола с подогревом, то можно присмотреться к профильным теплоизоляционным плитам, которые произведены из полимерных материалов, плотных и устойчивых к высоким нагрузкам.

Основа таких плит обладает специфической формой профиля, что позволяет закрепить трубопроводы без применения лишней фиксации. Собираются такие плиты в замок.

Особенности половой стяжки различной толщины

Толщина стяжки для водяного теплого пола – эта важнейшая составляющая в организации обогрева помещения. Существует 2 типа применяемых покровов, характеризуемых толщиной: толстая и тонкая стяжка. Каждый из перечисленных видов имеет свои определенные преимущества и рекомендации для применения (в зависимости от конкретных условий). О том, как делать стяжку над теплым полом, смотрите в этом видео:

https://youtube.com/watch?v=fY3jneItmIs

Тонкая стяжка теплого водяного пола

Не менее 4 см должен быть слой бетона над трубой

Для определения минимальной толщины теплого пола существуют определенные требования, которые закреплены в специальных документах (СНиП).

Стоит сказать, что многие из прописанных размеров в официальных документах неоднозначны.

Так, например, в СНиПе указывается, что минимальная толщина стяжки для теплого покрова может быть не менее 20 мм, но это касается покрова, изготовленного на цементно-металлической основе.

Рассчитывая высоту пола, не забудьте прибавить толщину укладываемого покрытия

Какая толщина стяжки должна быть при применении других смесей, об этом не говорится. Но указывается, что минимальный слой натрубного покрова не должен опускаться ниже 4 см.

Это значит, что вместе с трубой (среднее сечение 20-25 мм) толщина раствора может достигать 60-65 мм. Чаще всего именно такой и получается стяжка (СНиП рекомендует 6-7 см).

Многие люди задумываются, как выделить толщину стяжки, если сверху заливается выравнивающая смесь или укладывается плиточное покрытие. Организовывая цементную смесь под плитку, выполнять следует один установленный постулат, раствор должен превышать уровень труб на 1-1,5 см. Подробности смотрите в этом видео:

Так как плитка укладывается на клеевую основу толщиной 8-20 мм, суммарная высота настила над трубой будет достигать 6 см (учитывая толщину плитки). По такому же принципу создается покров с выравнивающей смесью, на которую в дальнейшем укладывается ламинат или деревянный пол.

Толстая половая стяжка

Увеличение количества раствора не только приведет к удорожанию работ, но и к увеличению нагрузки на основание

О максимально допустимых значениях толщины стяжки теплого пола не сказано в СНиП, но безосновательное ее увеличение может привести к определенным последствиям:

• увеличение расхода материала приводит к удорожанию конструкции;
• чтобы нагревать толстый слой покрытия, необходим больший промежуток времени и увеличенные энергозатраты;
• уменьшение пространства в отапливаемом помещении;
• может привести к демонтажу дверного проема (не открывается дверь).

Но, тем не менее, довольно часто прибегают к мероприятиям, организовывая толстый напольный настил, связанным с выравниванием пола и сопоставлением с нулевой точкой.

Процесс выравнивания поверхности организовывается на черновом перекрытии, но если этого по каким-либо причинам не сделали, можно выполнять за счет натрубного слоя раствора.

Общая толщина настила может достигать 15 см.

Отталкиваясь от написанного, стоит сказать, что каждый хозяин, выбирая толщину стяжки для теплого водяного пола, будет опираться на свои соображения.

Но отказываться от приведенных выше рекомендаций не стоит, они могут быть полезными для любого строителя, который задумал установить в помещении теплый водяной пол.

Обустройство коллекторного узла, подключение к котлу

Коллекторный узел

За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.

В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:

• 2 коллекторные гребенки (подающая и обратная)
• клапаны запорные/регулировочные
• циркуляционный насос
• воздухоотводчик
• расходомер
• манометры

Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому  распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.

Принцип работы

Функционирование распределительного узла

Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур.  В более простом варианте регулировка нагрева теплого пола выполняется вручную.

Не стоит экономить, устанавливая коллектор с запорными клапанами вместо регулировочных – монтаж более дорогого оборудования окупится за счет экономии энергоносителя и позволит в автоматическом режиме поддерживать благоприятный микроклимат в доме.

Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы
