*В пакет «Под ключ» входит
- Газгольдер;
- Доставка Газгольдера (в пределах 100 км от МКАД);
- Рытье котлована под емкость (под газгольдер);
- Разгрузка и монтаж емкости;
- Аренда крана — манипулятора;
- Рытье канавы под трассу (до 15 метров);
- Аренда мини экскаватора;
- Прокладка трассы из ПНД трубы (до 15 метров)
- 2 ФБС блока (1200-1500 кг/шт) / плита-основание;
- Доставка ФБС блоков /Плиты;
- Разгрузка и монтаж ФБС блоков Плиты;
- Фиксирование емкости к ФБС блокам (Плите) оцинкованными тросами;
- Монтаж арматуры*;
- Обустройство цокольного ввода;
- Закапывание емкости и трассы;
*Емкости комплектуются арматурой REGO (США), либо SRG (Бельгия/Германия), в зависимости от того, что будет на складе в момент комплектования емкости.
В случае отсутствия продукции указанных производителей, наша компания имеет право в одностороннем порядке заменить изделия на аналогичные (других производителей), например Cavagna Group (Италия), при этом стоимость не пересчитывается.
Оборудование:
- Редукционная группа (2 ступени);
- Клапан заправочный;
- Мультиклапан с монометром;
- Уровнемер механический поплавковый;
- Кран отбора дренажной фазы
Дополнительно могут возникнуть следующие траты:
- Ручной труд.
Может понадобиться в следующих случаях — мини экскаватор не может проехать, трасса пересекает существующие коммуникации, большая отмостка у здания и пр. В этом случае заказчик предоставляет рабочих, либо самостоятельно выбирает землю в труднодоступных участках.Стоимость — договорная - Обустройство второго цокольного ввода, с врезкой в трассу, обустройством тройника с использованием электромуфт. Может потребоваться, если необходимо обустроить дополнительный вход в здание. Например, если котельная и кухонная плита находятся в разных углах здания.Стоимость — 8000 рублей
- Прокладка трассы из ПНД, с рытьем, закапыванием и прокладкой трубы ПНД, за 1 метр погонный. В стандартный монтаж «Под ключ» включена прокладка трассы общей протяженностью до 20 погонных метров. В случае, если понадобится трасса более длинной протяженностью, дополнительно оплачивается каждый погонный метр.Стоимость — 600 рублей/п.м.
- Прокладка трассы из стальной трубы внутри/снаружи дома, за 1 метр погонный. В обустройство цокольного ввода входит стальная труба до 2 метров, включая гибку и сварку. Если Вам необходимо обустроить нестандартный ввод в дом, либо сделать проводку вдоль фасада или внутри дома стальной трубой, то эти работы оплачиваются отдельно, за каждый погонный метр.Стоимость — 900 рублей/п.м.

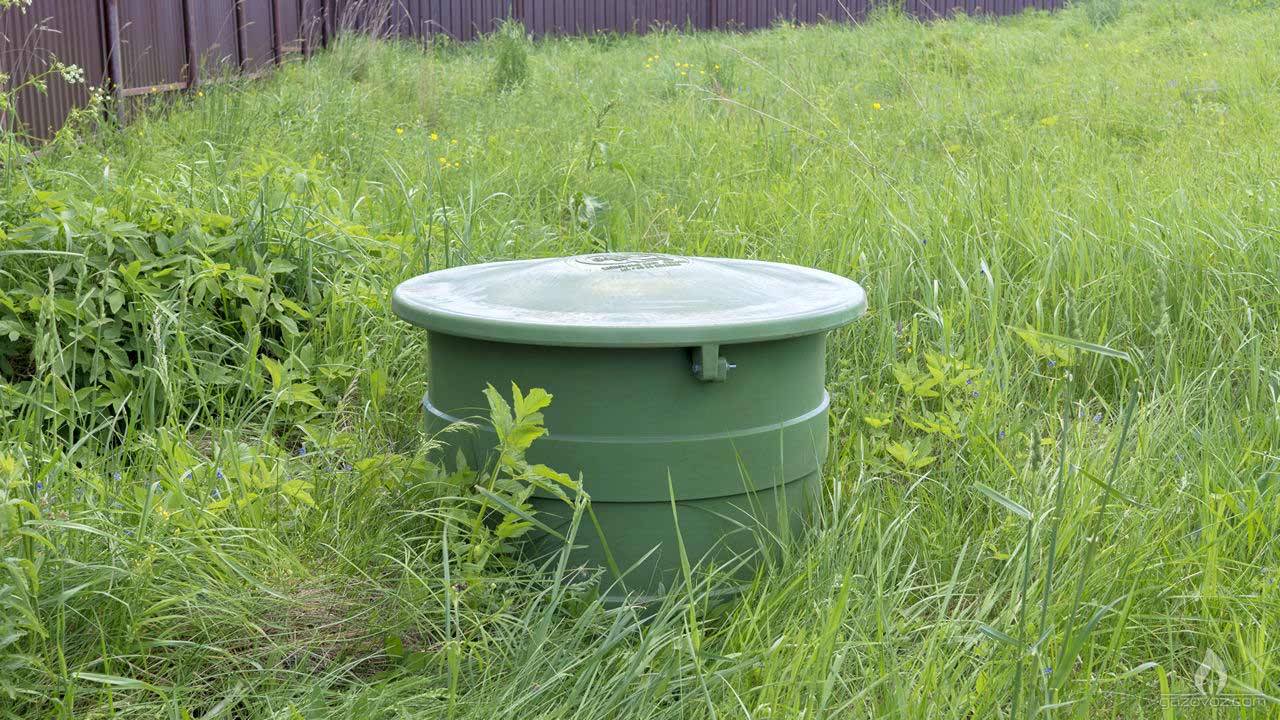

- Декоративный колпак
На сегодняшний день на рынке представлена масса различных декоративных колпаков для газгольдеров: натуральный и искуственный камень, деревянные, пластиковые и т.д. Многие самостоятельно делают защитное ограждение для газгольдера, в форме собачих будок, миниколодцев и мини срубов и пр. Мы предлагаем Вам стандартный (универсальный) колпак из пластика.Стоимость — 8000рублей
Мобильный газгольдер для дачи
Иногда установку постоянного подземного газгольдера на даче трудно оправдать. Нужен ли он, если отапливать дачу приходится не всю зиму, а только по выходным? Покупать ли подземный газгольдер, если известно, что через пару лет дачу подключат к природному газу, и он больше не потребуется? Вряд ли.
С другой стороны, мёрзнуть или возиться с дровами тоже не хочется, ни по выходным, ни, тем более, в течение нескольких лет.
Как раз на этот случай инженеры АвтономГаз разработали мобильный газгольдер-прицеп. Он стоит от 135 тысяч рублей, то есть значительно дешевле, чем постоянный подземный газгольдер. А если потребность в нём исчезнет, его всегда можно продать.
Мобильный газгольдер фактически представляет собой большой газовый баллон, установленный на колёса прицепа для легкового автомобиля. Однако в отличие от обычных газовых баллонов, он снабжён подогревом. Это позволяет ему работать без перебоев в любое время года.
Мобильный газгольдер не так вместителен, как подземный. Его объём составляет 600 литров. Такого количества сжиженного газа хватает для отопления дачи площадью сто квадратных метров в течение месяца. После этого мобильный газгольдер придётся прицепить к автомобилю и направиться к ближайшей автозаправочной станции.
Высокие требования к качеству и строгие сроки — выбирайте надежное тепло за доступную цену!
Расстояние от газгольдера до жилого дома — тип расположения на участке
Правильная установка газификации начинается с хорошо продуманного и составленного проекта. Мы готовы предложить вам готовые, проверенные решения по газификации, и индивидуальные, адаптированные под ваши требования. Опытные мастера проведут все виды установок любой сложности и для частного дома, и для большого предприятия.
Главные плюсы автономной газификации — независимость от общей магистрали и надежность. Собственные запасы топлива избавят вас от внезапных отключений газа, перепадов давления, внеплановых ремонтных работ.
Основные преимущества установки:
- быстрый монтаж и введение в эксплуатацию (3-4 дня);
- газгольдеры высокой прочности, изготовленные по европейским стандартам;
- экономия места на участке — емкость размещается под землей;
- возможность создать большие запасы топлива благодаря нескольким резервуарам;
- гарантийное и техническое обслуживание по первому требованию клиента.

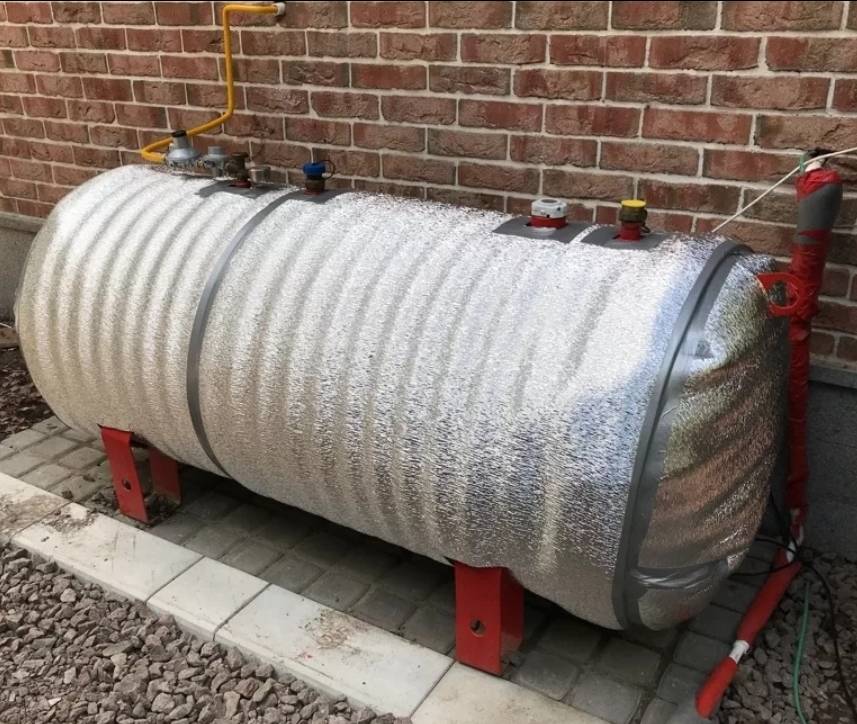

Установка наземного газгольдера
Во время наземной установки агрегата осуществляется обязательное крепление к основанию, которое обеспечивает наиболее устойчивое положение емкости в пространстве. Также необходимо обеспечить резервуар от прямого воздействия солнечных лучей, молний, коррозии. В противном случае может произойти аварийная ситуация.
В зимнее время эксплуатация наземных установок возможна исключительно с использованием испарителей.
Установка наземного газгольдера возможна только если:
- Необходимо обеспечение небольшого потребления газа.
- Отсутствие возможности проведения земляных работ (близкое залегание грунтовых вод, горная местность).
Установка и подключение газгольдера – это наиболее приемлемое решение для обеспечения жилых помещений бесперебойной подачей газа. Срок работы такой системы полностью зависит от качества оборудования и процесса установки системы.
Установить на своем участке систему автономной газификации гораздо проще, чем подвести магистральный газ. Но любые газовые сети являются объектом повышенной опасности, поэтому их монтаж и эксплуатация должны строго соответствовать официально принятым нормативам. В перечень основных документов (СНиП), регламентирующих строительство систем автономного газоснабжения, входят:
С их полным и актуальным текстом можно ознакомиться на официальных сайтах государственных органов. Мы приведем основные требования к размещению и монтажу газгольдеров. Также расскажем о нормах строительства наружной газовой системы, которая монтируется вместе с резервуаром и присоединяется непосредственно к нему.
Как выбрать газгольдер для частного дома
Выбор непростой, тем более, цена вопроса кусается. Прежде чем заказать газгольдер, рекомендуется обратиться к специалистам и согласовать основные критерии предстоящей покупки
Это важно, иначе с возвратом продукции возникает масса хлопот и ненужная трата нервов, свободного времени. Важно согласовать с установщиками резервуара, что необходимо, какой позиции из каталога отдавать свое предпочтение
Важно знать такие условия выбора:
- Определить площадь частного дома и высчитать необходимый объем емкости с газом на весь отопительный сезон.
- Условно очертить территорию частного дома, где в дальнейшем будет установлена указанная конструкция.
- Для установки воспользоваться помощью профессионалов, иначе в неумелых руках частный дом «взлетит в воздух».
Монтаж емкости
Климатические условия России требуют установки емкости в грунт.
- В выбранном под установку газгольдера месте выкапывают котлован. Он должен соответствовать размерам, указанным заводом изготовителем данного баллона. Стены приямка делают строго вертикальными, а дно утрамбовывают.
- Из арматуры сваривают каркас с анкерами для фиксирования корпуса емкости.
- Уложенный на дно каркас заливают бетоном так, чтобы анкера остались на поверхности.
- После полного застывания фундамента емкость опускают подъемным краном в котлован.
- Баллон устанавливают строго горизонтально, чтобы добиться минимальных погрешностей в показании уровня газа.
- Лапы корпуса фиксируют к анкерам на фундаменте. Если конструкция не предусматривает наличие лап, ее фиксируют к анкерам металлическими тросами в виде петель. Такая фиксация избавит баллон от перекоса или выдавливания из приямка во время поднятия грунтовых вод.
Советы специалистов: если конструкция баллона не имеет опорных лап, их можно заказать на заводе изготовителе.
После закрепления баллона устанавливают электрохимическую защиту от коррозии и защиту от молнии. Для сбора конденсата устанавливают специальные емкости.
Систему испытывают опрессовкой на выявление утечек. После опрессовки засыпают котлован. Первый слой котлована засыпают мелким песком с утрамбовкой. Остальную часть можно засыпать грунтом без камней.
Газгольдер установлен. Дальнейшая работа мастеров заключается в монтаже газопровода и наладке оборудования.
Смотрите видео, в котором реальный владелец системы автономного газоснабжения рассказывает о собственном опыте установки газгольдера:
Нормы и правила установки газгольдера
На самом деле существует СНиП, по которому разрешено устанавливать газовые емкости. Но этот СНиП, как мы уже в одной из статей рассказывали, он написан для юридических лиц. То есть на физических лиц он не распространяется. Но лучше все равно придерживаться определенных норм и требований, которые необходимы для того, чтобы себя обезопасить в дальнейшем от каких-то правовых или юридических разборов. У подземного газгольдера самая главная норма – это 10 метров до жилого строения, соседнего здания. Никакой сосед не будет иметь к вам претензий, если вы этот норматив выдерживаете. Что касается наземного газгольдера. У него эти нормативы в два раза больше, чем у подземного, но есть одна особенность.
Основное преимущество минигазгольдера то, что он маленький, а объем до 600 литров не нормируется никак. Это считается коммунально-бытовая установка. И, соответственно, никаких нормативов вам не нужно придерживаться. Поэтому здесь емкость установлена непосредственно прямо возле стены здания. Это не является нарушением каких-то норм, и требований, и правил. Можно спокойно эксплуатировать и не бояться, что к вам завтра кто-то придет и заставит его убрать.
Отдельно расскажем про нюанс по поводу утепления. Что такое зимний пакет, мы уже объяснили. Это термокабель и утеплитель сверху, которым мы обматываем газгольдер. Для чего он нужен? Он требуется в тех случаях, когда зимой очень сильный морозы. Сжиженный газ имеет такое свойство, что при сильной минусовой температуре, он из газовой фазы начинает превращаться обратно в жидкую. И, соответственно, на котел не будет поступать необходимая паровая фаза. А когда термокабель его подогревает, то газ начинает нагреваться, разогреваться и поступает уже по магистрали к вам на котел стабильно без сбоев и без всяких проблем.
Газгольдер, минигазгольдер и любой другой газгольдер нельзя устанавливать в помещении и в каких-то приямках. Он установливается, во-первых, на улице, а, во-вторых, на железобетонную плиту, на небольшое основание для того, чтобы он был немного приподнятый. Для чего это делается? Это делается в первую очередь для безопасности. В случае каких-то утечек он начинает стелиться по земле. Сжиженный газ достаточно тяжелый, он никак природный, он не улетучивается.
Если вы его установили в какой-то приямок, то весь этот газ, который из него вытек, будет в этой яме собираться, и есть большой риск его возгорания. То же самое и с помещением. Если газгольдер установлен в каком-то помещении, то в случае аварийной ситуации, газ, который будет из него вытекать, будет скапливаться. И в случае воспламенения или искры это все воспламениться, и может произойти взрыв. Поэтому категорически запрещено минигазгольдеры и любые другие газгольдеры устанавливать внутри помещений, либо в какие-то ямки. Он должен быть либо полностью закопан землей, либо быть установлен на улице снаружи. При утечках ветер будет раздувать весь этот газ, и никакой проблемы не возникнет. У вас, как минимум, будет время для того, чтобы ее устранить. Е
динственное, что допускается – это сделать небольшой навес над газгольдером. Во-первых, для того, чтобы снег с крыши при падении не попадал на газгольдер и не оборвал магистраль. Делается небольшой навесик, который дает сразу несколько преимущест. Это защищает от снега, защищает от дождя. Меньше влаги будет на газгольдер попадать. И летом, когда сильно жарко, этот же навес будет защищать от солнца. То есть газгольдер даже на солнце не будет перегреваться. Поэтому эта вещь нужная, практичная. И мы всем рекомендуем, кто будет устанавливать минигазгольдер, обязательно сделать небольшой навес, чтобы защитить его от разных погодных явлений.
Очень важный совет. От газгольдера идет греющий кабель и вилка. Розетка, которую вы будете включать, в идеале, должна быть на отдельном автомате. В случае замыкания или другой непредвиденной ситуации автомат сам вырубится, и питание перестанет идти на греющий кабель. Если такой розетки нет отдельной, то можно использовать удлинитель, где встроен дополнительно предохранитель, который обезопасит в случае каких-то внештатных ситуаций. Эта вещь немаловажная, про нее нужно помнить.
Описание и принцип работы оборудования
Газгольдер — оборудование для организации автономного газоснабжения
Газгольдером называют автономное оборудование для хранения значительного объёма сжиженного газа. Помимо одной или нескольких ёмкостей, в состав оборудования включают аппараты регулирования, распределения и защиты.
Стационарные установки оснащают ёмкостями от 2300 литров, меньшие аппараты покупать невыгодно, так как заправки топлива хватает на 1–2 месяца. Мобильный газгольдер может оснащаться ёмкостью от 250 литров.
На этапе проектирования рассчитывают предполагаемый расход топлива, учитывают застройку участка, климатические условия.
В газгольдерах хранят сжиженную смесь бутана и пропана. Метан используют для мобильных установок баллонного типа. Метановые газгольдеры заправляют только на специализированных АГНКС.
Доставленную спецтранспортом смесь, закачивают в резервуар газгольдера, оставляя не менее 15% пустого пространства. При испарении верхнее свободное пространство заполняется газовой смесью.
Испарение возможно при положительной температуре. Это учитывают, заказывая оборудование для обогрева или заглубляя резервуар под землю.
Посредством насосов топливо поступает в трубопровод, далее к аппаратам-потребителям. По подобному принципу работают и мобильные варианты.
Стандартный комплект оборудования
Функционально газохранилища состоят из резервуара, сервисного оборудования, устройств подготовки газовой смеси и средств доставки газа в дом.
Ёмкость может стеклопластиковой. Ее проще доставлять и монтировать, но цена дороже стальных. В верхней части ёмкости находится горловина, используемая для заправки и забора смеси. Отечественные производители изготавливают горловины большой длины, позволяющие заглубить ёмкость в грунт, чтобы не греть её при низкой температуре. Для крепления резервуара к основанию предусмотрены кронштейны.
В состав допоборудования входят:
- клапаны — предохранительный, для закачки и отбора смеси;
- датчик контроля остатков газа;
- манометр для правильной настройки;
- редуктор, снижающий давления в трубопроводе;
- устройство для сбора и слива накопившегося конденсата.
Эталонный монтаж газгольдера
Разрешение Ростехнадзора на монтаж газгольдера для частного дома не требуется, поэтому их установку выполняют и доморощенные специалисты, и выходцы из монтажных организаций с большой текучкой кадров, и вновь образованные организации, состоящие из директора и монтажников-гастарбайтеров, работающих по договору подряда.
В связи с этим, при выборе монтажной организации предпочтение следует отдать компании, имеющей большой опыт монтажа газгольдеров, систем автономной газификации промышленных объектов. Это обусловливает наличие в штате компании высококвалифицированных инженеров и проектировщиков; монтажников и сварщиков, аттестованных в Ростехнадзоре и Национальном Агентстве Контроля Сварки (НАКС) соответственно; использование новейшего оборудования и самых современных технологий; выполнение работ с большей ответственностью в связи с последующей регистрацией таких систем в Ростехнадзоре. Мы установили несколько десятков основных и резервных систем автономной газификации промышленных объектов и коттеджных поселков, не говоря уже о сотнях систем для частных домов.
Профессионально установленный газгольдер Chemet с высокой горловиной
Установка оборудования: нормы и правила
Устанавливать резервуар для газа нужно, ориентируясь на определенные нормы и правила. Так, емкость поземного типа должна находиться на расстоянии от жилого дома (не менее 10-12 м, по СНиП – не менее 10 м) и обязательно – в устойчивом грунте. Также нельзя допустить, чтобы рядом с газгольдером находились какие-либо инженерные коммуникации.
Не следует применять бывшие в употреблении, самодельные и другие емкости, не соответствующие стандартам
Наземные газгольдеры должны монтироваться в тени на расстоянии около 2-3 м от границы территории и не менее 20 м от самого дома (согласно СНиП). Деревья должны находиться не ближе чем 10 м. Также недалеко от оборудования должен располагаться колодец с водой (не более 15 м)
Важно понимать, что в зимний период надземный газгольдер в России из-за суровых климатических условий работать не будет, и нужно покупать и устанавливать специальный испаритель
Газификация дома
При соблюдении всех правил монтажа газгольдеры не несут никакой опасности для жителей дома и пользователей оборудования. Газ внутри хранится без доступа воздуха, а в случае разгерметизации баллона все равно не случится никакого взрыва – газ просто уйдет в атмосферу и рассеется. Кстати, одна из мер безопасности – расположение резервуара на улице, а не в помещении. Это необходимо на случай, если все-таки произойдет утечка топлива. В помещении может произойти накопление газа. А чтобы не было избыточного давления, газгольдер оснащается специальным предохранительным клапаном, который при необходимости просто сбросит избыточное давление (например, в случае нагрева газа).
Альтернативные варианты
Что такое газгольдер?
Самый простой и экономный способ отопления загородного дома – это далеко не электричество, а самый обычный газ. Но подключиться непосредственно к централизованной системе подачи этого вида топлива далеко не везде возможно, да и стоит порой немалых денег. Сроки подключения к таким сетям порой могут быть достаточно велики, они зависят от удаленности магистралей, а также от сложности рельефа местности, где расположен сам дом. Также не стоит забывать и про оформление ряда документов – бюрократия у нас процветает. Иногда только из-за необходимости оформления нужных бумаг приходится годами ждать, когда же газ поступит в дом.
Газгольдер для частного дома
В таком случае проще всего задуматься о возможности автономной газификации. Один из элементов такой системы – это газгольдер, который и позволит иметь газ на своем участке без подключения к централизованным системам и без серьезной волокиты, а также даст возможность всегда иметь газ в доме.
Сжиженный газ из газовой емкости используется для отопления дома, нагрева воды
Газгольдер – это достаточно вместительная металлическая емкость, предназначенная для хранения газообразных веществ, в основном (в бытовом плане) – для сбережения смеси бутана и пропана, то есть того самого газа, который и используется для работы кухонных плит и системы отопления в доме. Можно назвать газгольдер большим газовым баллоном, от которого он отличается только очень большими размерами и ставится один раз, исправно выполняя свою задачу на протяжении многих лет. Этот «баллон» даже не нужно возить на заправку – достаточно вызвать специального заправщика, который приедет и заполнит емкость газообразным топливом.

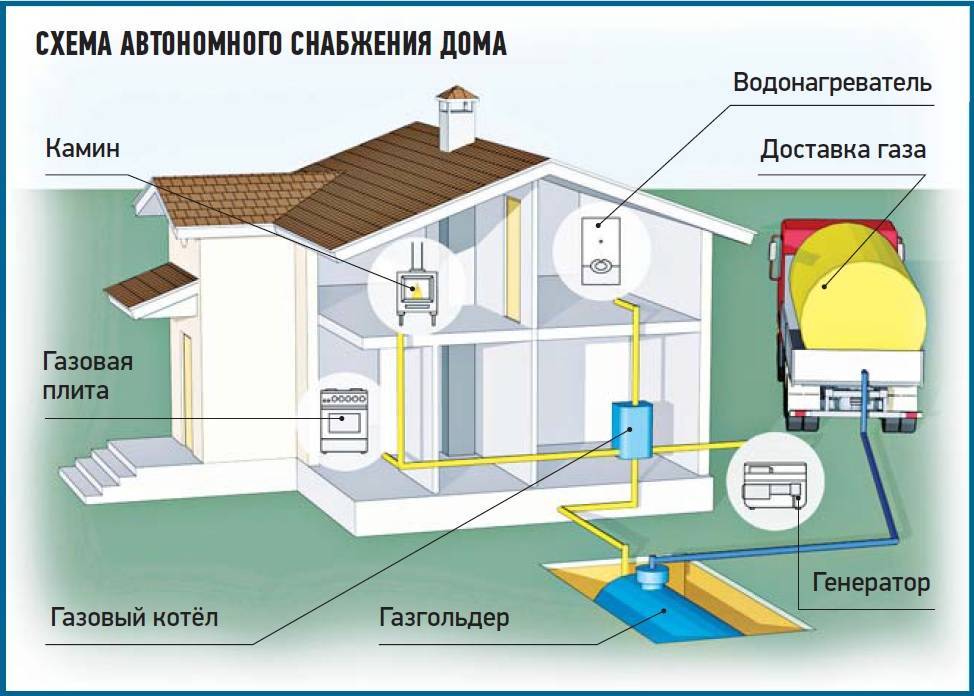

Принцип работы газгольдера в частном доме
Газгольдер изготавливается обычно из высококачественной стали толщиной не менее 5,5 мм (этот показатель взят из ГОСТ), обрабатывается специальными составами, предотвращающими коррозию. Таким образом, бак будет служить очень долго, около 20 лет. Также газгольдер имеет специальные датчики, которые покажут, сколько газа в нем имеется на данный момент, каково давление в баллоне. У оборудования есть заправочный клапан, датчик наполнения бака и вентили для подключения раздачи газа. Благодаря хорошо продуманной системе газгольдер совершенно безопасен для домашнего использования.
Газгольдер совершенно безопасен для домашнего использования
Располагается газгольдер всегда за пределами жилого дома, на определенном расстоянии от него. Газ поступает по проложенным магистралям в дом, где расходуется на работу отопительного котла, газовой печи и т. д. Обычно газгольдер закапывается под землю и даже не занимает места на участке. Вместить в себя он способен несколько тысяч литров сжиженного под давлением 6 атмосфер газа.
Габариты газгольдеров VPS
Горизонтальные газгольдеры
- название модели – VPS 4850;
- цена – 300 000 рублей;
- характеристики – использование листовой стали, емкость объемом 4850 л, наличие эпоксидного защитного слоя в емкости, горизонтальное положение резервуара, подземная установка;
- плюсы – срок эксплуатации достигает 30 лет, защита металла от разрушения, температурный режим – от -40 до +40ºС;
- минусы – высокая стоимость газгольдера, установки для частного дома.
Конкурентом считается такой газгольдер для дома:
- название модели — Fas 6,5 (Россия);
- цена – 100 000 рублей;
- характеристики – бак имеет покрытие из двухкомпонентного полимера, горизонтальный тип, подземная установка, бак на 6,5 кубов;
- плюсы – добротная продукция отечественного производителя, идеальная для установки на территории частного дома;
- минусы – отсутствуют.
Еще один достойный вариант для частного дома:
- название — Antonio Merloni 100 (Италия);
- цена – 100 000 рублей;
- характеристики – емкость на 100 кубов, защитный эпоксидный слой резервуара, подземная установка;
- плюсы – доступный бюджетный вариант для частного дома;
- минусы – отсутствуют.
Плюсы и минусы автономного газоснабжения
Отдельные пользователи считают, что устройство автономной газификации имеют довольно высокую стоимость. Это действительно так, но правильнее будет оценивать ее по сроку окупаемости с учетом других положительных качеств системы.
Плюсы установки газгольдера:
- Автономность — независимость от монополистов в коммунальной сфере.
- Экологичность — по причине наименьшего объема серы в СУГ, выбросы в окружающую среду от дымовых газов котла минимальны. При утечке СУГ, испарения не нанося вред природе.
- Повышенный срок эксплуатации котельного оборудования — низкое содержание серы, снижает кислотную коррозию, негативно воздействующую, на металлические поверхности нагрева котла и дымоотводной системы.
Минусы установки газгольдера:
- Высокая стоимость — цену самого газгольдера стартует от 200000 руб., кроме того монтажные работы обойдутся заказчику от 100000 руб.
- Повышенная опасность — СУГ относится к взрывоопасным веществам.
- Образование конденсата — испарения, проистекающие в середине емкости, оседают в виде газового конденсата на его стенах, что приводит к неисправностям в системе газоснабжения.
Газгольдеры для дома в 200 м – 250 м
Газгольдеры для дома в 200 м
–250м площадью, представленные в нашем каталоге продукцией широкого ряда производителей, имеют различное исполнение и отличаются широким диапазоном цен.
Отдельные модели предлагаемых нашей компанией к продаже газгольдеров возможно заказать в одной из трех модификаций*:
- С высокими патрубками и защитным кожухом;
- С высокой горловиной газгольдера и защитным кожухом.
- С низкой горловиной газгольдера и защитным кожухом.
*Что это такое?
Тип газгольдера (горловины)
- Газгольдер с низкой горловиной может быть использован либо для размещения в закрытом пространстве, либо если участок находится на возвышенности и неболотистых грунтах.
- Газгольдеры с низкой горловиной и высокими патрубками подбираются для подземного размещения резервуара при условии, что грунт на участке не склонен к подвижности и пучинистости.
- Газгольдеры с высокой горловиной – оптимальный вариант для любого участка в Московском регионе. Такой вариант горловины одновременно защищает арматуру от негативного влияния осадков, подъема грунтовых вод и подвижек почвы.
Подробнее Самостоятельно подобрать на основании технических характеристик оптимальную модель газгольдера и выбрать необходимую для комфортной эксплуатации газового резервуара комплектацию – задача не из легких. Именно поэтому мы настоятельно рекомендуем прибегнуть к помощи наших специалистов.
Выбор газгольдера
в4800—4850—5000 литров на основании полученной в ходе консультаций информации наверняка не заставит Вас пожалеть о принятом решении и приобретении газгольдера у .
Затраты на установку газохранилища
Как правило, затраты на установку уже включены в стоимость газгольдера. Окончательная цена зависит от объема резервуара, производителя и срока службы. Например, цены на газовые резервуары чешской фирмы Deltagaz начинаются от 175 тыс. рублей. Более дорогую продукцию предлагает польская фирма Сhemet. Их газовые хранилища изготовлены из стали, имеют полимерное защитное покрытие и дополнительные ребра жесткости. Цена соответствующая – от 330 тыс. руб. Болгарская компания Syty-gas предлагает баки, снабженные дополнительной защитой с возможностью эксплуатации при температуре от -40 до +40 градусов. Цена единицы продукции вместе с установкой начинается от 330 тыс. руб.
Не стоит покупать газгольдер для частного дома с рук, который уже был в эксплуатации! Во-первых, при такой покупке нельзя быть уверенным в герметичности резервуара – при нормальной работе он испытывает постоянное давление изнутри и влияние окружающей среды снаружи, поэтому его повторная установка не сможет гарантировать надлежащее качество работы аппарата. Во-вторых, срок службы газгольдеров ограничен, поэтому покупая б\у аппарат нужно быть готовым к возможным неисправностям и скорой замене установки.

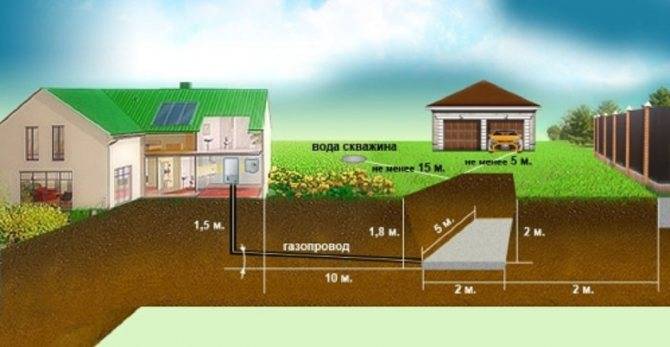

Правила установки газгольдеров: отступы в метрах
Жилые объекты: на каком расстоянии от дома устанавливается газгольдер
Резервуар должен находиться не ближе 10 м от дома.
По общим правилам пожарной безопасности жилое здание строится не ближе 3 м от забора. Для небольших участков это серьезная проблема: чтобы разместить здание и емкость по нормативам нужно, чтобы между заборами было 25-30 м.
Трубопровод нужно вводить в помещение с газоиспользующим оборудованием или в смежное с открытым проемом.
Газопровод нельзя прокладывать под фундаментом, сквозь конструкции, поэтому логично расположить хранилище со стороны котельной. Если это невозможно — придется тянуть трубу по траншее в 1 м от фундамента.
Расстояние до хозяйственных построек
Название объекта | От резервуара (м) | От газопровода (м) |
Спортивная или детская площадка | 10 | Не указано |
Гараж | 10 | 2 |
Котельная, склад, сарай | 8 | 2 |
Фундаменты зданий, не относящихся к газоснабжению | 5 | 2 |
Фундаменты ограждений, заборов | 2 | 1 |
Примечание: в стесненных условиях можно уменьшить расстояния до газопровода в 2 раза.
Трубы в точке сближения и на 5 м в обе стороны монтируют с дополнительными мерами предосторожности:
- для стальных трубопроводов используют бесшовные и электросварные трубы в футляре или с обязательным контролем шва;
- для полиэтиленовых — длинномерные трубы без соединений или соединенные сваркой встык, фитингами с закладными нагревательными элементами.
Нормы установки газгольдера вблизи общественных зданий и сооружений
Если частная территория граничит с общественными зданиями — это придется учитывать. Минимальное расстояние до фундамента общественного здания — 15 м.
Расстояние от дороги
В законе №123-ФЗ указано ограничение — 5 м от бордюрного камня. Если в метре от забора проходит дорога, то придется отступить еще на 4 м. Газопровод, согласно СП 42-101-2003, может проходить в 1.5 м от края дороги.
Максимальное удаление от подъездных путей — 40-50 м (длина заправочного шланга). Если длины хватает, машина заправляет резервуар прямо с дороги. Если расположить резервуар дальше, придется организовать доступ для газовоза. Автоцистерна заедет на участок через ворота.
Подробнее о доставке газа:
«Заправка газгольдера: научим экономить без рисков».
Сколько метров до дерева
Обязательное правило при монтаже труб автономной газификации — обеспечить безопасность соединений. Корни крупного дерева могут повредить трубу и вызвать утечку газа.
Согласно Приложению В из СП 42-101-2003, рядом с трубой не должно быть многолетних деревянистых растений. Газопровод монтируется не ближе 1.5 м от оси дерева с диаметром кроны до 5 м.
Пояснение: некоторые сорта деревьев с узкой кроной достигают в высоту 10 м и имеют развитую корневую систему. Газовую трубу могут повредить старая яблоня, береза, ель, сосна или дуб.
Промежуток между резервуарами
Если система состоит из нескольких емкостей, то просвет между ними должен быть не менее половины диаметра большего резервуара — для разных емкостей. Но в целом не менее 1 метра.
Рассчитайте сами
Если требуется установить рядом 2 емкости с одинаковым диаметром 1.25 м, то расстояние между корпусами должно быть минимум метр — так как половина диаметра получается всего 0.625 м.
Расстояние от коммуникаций
Инженерные сети периодически требуют ремонта. Землеройная техника может повредить вашу систему газоснабжения.
Трубопровод по всей длине сопровождается сигнальной лентой. Однако невнимательный ремонтник все равно его вскопает. Лучше проложить газопровод на безопасном удалении.
Дополнительная опасность: теплотрасса рядом с газовой системой вызывает нежелательный нагрев СУГ, а технические колодцы могут наполниться газом при утечке.
От емкости (м) | От газопровода (м) | |
Подземная канализация, септик | 3.5 | 1 |
Теплотрасса | 3.5 | 2 |
Колодцы подземных коммуникаций | 5 | 2 |
Водопровод, напорная канализация и другие бесканальные коммуникации | 2 | 1 |
Устройство и конструкция газгольдера
Обычно эта емкость выполнена в виде единой конструкции, основа которой представлена достаточно качественными и прочными стальными листами большой толщины. Обязательная процедура, которой подвергается готовый газгольдер — трехслойное окрашивание с использованием краски, содержащей эпоксидную смолу. Это позволяет сделать конструкцию более прочной и обеспечить защиту от разного рода повреждений. В завершение на поверхность конструкции наносится анодно-катодное защитное покрытие. Практический опыт пользования этими резервуарами показывает, что они могут эксплуатироваться на протяжении порядка 30-40 лет. Причем при использовании не возникает никакого риска для жизни, так как перед продажей они в обязательном порядке подвергаются испытаниям, которые и подтверждают их пригодность к эксплуатации.
Установка газгольдеров в Московской области
Наша компания занимается установкой стальных газгольдеров под ключ, устойчивых к коррозии. Газгольдер – емкость из стали для хранения сжиженного газа.
Монтаж газгольдера в частном доме
Установка резервуара производится следующими этапами:
- Отрывка котлована для резервуара.
- Уплотнения дна вибрационным способом и подготовка бетонного основания.
- Закрепление емкости с помощью стальных тросов и шифтов.
- Монтаж сборника конденсата к резервуару.
- Монтаж дополнительной химической защиты от коррозии.
- Прокладка коммуникаций между котлованом и домом.
- Опрессовка системы газоснабжения и засыпка грунта.
Правила и нормы установки газгольдера на дачном участке
Монтаж газового оборудования относится к категории работ повышенной опасности, поэтому должен выполнятся профессионалами с уче том всех правил и норм. Существует ряд правил по установке газгольдеров, который регламентируется документами (СП 62.13330.2011, СП 42-103-2003, СП 31-106-2002, ПБ 03-576-03, 123-ФЗ).
Для дачного участка используются резервуары от 2400 до 12000 литров в зависимости от объемов потребления газа.
Резервуар должен размещаться не менее чем в 10-ти метрах от жилого дома, и не менее 2-ух метров от фундамента любого нежилого строения. Засыпанная поверхность газгольдера не должна бетонироваться, либо засаживаться растительностью.
Котлован должен быть глубиной и шириной не менее 2-ух метров.
Купить газгольдер с установкой Вы можете, обратившись в нашу компанию. Мы имеем сертификации и аттестации на проведение газовых работ и конкурентные цены на услуги. Наши специалисты проведут установку строго по технологии в соответствии со всеми регламентирующими документами.
Цена установки газгольдера под ключ в частном доме
Чтобы узнать цену, выберите площадь вашего дома:
По вашему запросу по автономной газификации вашего дома, а именно газификации следующего газопотребляющего оборудования:
Дом до 150м 2 – расчетная мощность котельной – 25 кВт.
Мы предварительно рассчитали и предлагаем Вам следующий вариант комплектации: Ёмкость для хранения СУГ- РЕАЛ-ИНВЕСТ 2500л + монтаж + КОТЕЛ .
