Монтаж
Где и как правильно установить вакуумный клапан на канализацию?
Я позволю себе разбить этот вопрос на две части.
Устройство монтируется в любой точке верхней части канализационной системы как можно ближе к стояку. Желательно, чтобы расстояние от стояка до вакуумного клапана было меньше, чем расстояние от стояка до любого прибора с водяным затвором.
Кроме того, клапан может быть установлен на длинной горизонтальной ветке канализации вблизи крайнего сантехнического прибора.
Наиболее часто вакуумный клапан канализации устанавливается непосредственно на стояке, в раструбе верхнего отвода тройника или крестовины за унитазом.
Клапан установлен на канализационном стояке верхнего этажа частного дома.
Единственное требование — обеспечить полную герметичность соединения клапана с раструбом и всех других соединений гребенки (внутренней канализации квартиры) с сантехническими приборами. Я позволю себе немного конкретизировать эту рекомендацию:
- В раструб пластиковой трубы (ПВХ, полипропиленовой) клапан вставляется без дополнительных приспособлений. Герметичность обеспечивается штатным кольцевым уплотнителем раструба. Для того, чтобы упростить монтаж, ее можно смазать жидким мылом;
- Для чугунной трубы придется приобрести резиновую манжету — переходник. При ее использовании инструкция по монтажу чуть сложнее:
Алгоритм монтажа клапана в чугунный раструб.
В продаже можно встретить изделия с предустановленной манжетой.
Соединения обвязок сантехнических приборов (колен и гофрированных сифонов умывальников, моек и ванн) выполняются с обязательной герметизацией резиновыми манжетами.
Использование при неправильном монтаже системы
Как подчеркивают пользователи, то же самое происходит в том случае, когда уклон слишком крут, при этом вода не успевает справляться с отходами. на канализацию могут понадобиться в том случае, когда трубопровод оказался изношен. Это происходит при длительной эксплуатации системы, внутри которой образуются отложения. Просвет внутри будет все меньше, а при условии нормальной скорости стоков крупнофракционные элементы будут закрепляться на стенках. Постепенно они накапливаются, обретают твердость и образуют засор. Домашние мастера отмечают, что необходимость установки описываемого элемента может потребоваться в том случае, когда горизонтальные отводы оказываются установлены под прямым углом. Данные узлы изменяют конфигурацию трубопровода, вследствие чего скорость движения стоков теряется. Независимо от того, замедляется она или ускоряется, это негативно сказывается на работе системы, что становится причиной образования засора.
Обратные клапана на канализацию устанавливаются по определенной технологии
Перед тем как начать необходимо определить, в каком месте будет находиться узел, при этом важно учесть обеспечение свободного доступа к нему для обслуживания и чистки. Выбирая модель устройства, необходимо руководствоваться не низкой стоимостью, а качественными характеристиками, так как расходы на клапан нельзя сопоставить с затратами на ремонт квартиры, когда произойдет ее затопления стоками
Мастер должен обратить внимание на технологию установки оборудования
Наиболее часто такие приборы универсальны, однако в продаже можно встретить модели, которые предназначены только для вертикальной или горизонтальной установки. Обратные клапана на канализацию перед монтажными работами проверяются на герметичность. Для установки следует выполнить вырез необходимого размера в трубопроводе, а после завести в клапан трубы. Если система канализации выполнена на основе чугуна, то предстоит установить переходник с металла на пластик. Монтаж элемента осуществляется в соответствии с направлением движения жидкости. На каждом агрегате имеется стрелка, которая указывает это направление. Она должна быть устремлена в сторону коллектора.
Что делать?
Если из канализационной трубы выходит воздух, следует сразу проверить состояние гидрозатвора. Чаще всего, он бывает сорван. В таком случае надо обращаться в управляющую компанию. Необходимо описать проблему и вызвать сантехника, чтобы он прочистил выход фановой трубы.
Нередко жители верхних этажей, делая ремонт, отрезают стояк на уровне отвода на унитаз. Это позволяет им более аккуратно отделать санузел. Избавиться от ненужной, по их мнению, трубы. Поэтому, в первую очередь надо проверить, существует ли вообще фановая труба, не удалена ли она по неведению жителями квартиры с верхнего этажа.
Иногда приходится проявлять настойчивость, поскольку не все работники управляющих компаний обладают достаточными познаниями. Нередко они связывают работу фановой трубы с вентиляцией санузла. Доходит до того, что жильцы квартир начинают объяснять сантехникам, почему дует из канализации и как это связано с работой стояка, фановой трубы и других элементов системы. Однако, опытные работники в курсе таких проблем и не нуждаются в объяснениях.
Можно попробовать решить проблему самостоятельно, используя сантехнический тросик. Его вставляют в ревизию на верхнем этаже и направляют вверх. Если выход забит снегом или инеем, восстановить проход воздуха удастся, хоть и ненадолго.
Что представляет собой воздушный клапан для канализации
Воздушный клапан монтируется в фановую трубу. Он используется для впускания воздуха в канализационную сеть и исключения выхода его обратно, что является препятствием для появления неприятного запаха в квартире. Также он снижает уровень шума в момент стекания воды в системе.
Воздушный клапан препятствует проникновению в помещения неприятного запаха из канализации
Принцип действия устройства заключается в следующем. Во время спуска воды по канализации в сети происходит разряжение. Извне в нее должен поступать воздух. Если система оснащена вентиляцией, проблем не возникнет. В случае ее отсутствия воздух будет поступать из сантехнического прибора с наименьшим водяным затвором.
При разряжении мембрана клапана открывается, а когда давление в сети стабилизируется, ‒ закрывается. Таким образом, воздух поступает только в канализацию, а обратно в помещение не попадает. Для изготовления воздушного аэратора используется, как и для обратного клапана, пластик высокого качества.
Воздушный клапан должен быть установлен во всех зданиях, высота которых составляет более 2-х этажей. Он монтируется в месте, где температура не будет ниже 0 °C. Если в помещении установлен трап в полу для слива воды, тогда приспособление фиксируется на высоте не менее 35 см над уровнем пола. Когда трап отсутствует, клапан располагается выше самого высокого патрубка в канализационной трубе, что подключается к сантехническому устройству.
Схема устройства воздушного обратного клапана для канализации
Воздушный клапан изготавливается из полиэтилена. Он состоит из корпуса, штока или мембраны, реагирующей на возникновение избыточного давления в сети, резиновой прокладки, которая ограничивает движение штока, заставляя его правильно работать, крышки, защищающей от загрязнений. Для подключения к канализационной трубе на корпусе устройства располагается боковое отверстие.
Существует три разновидности вакуумного клапана. Для отдельного сантехнического прибора можно установить автоматический воздушный клапан с небольшой пропускной способностью. Большей пропускной способностью характеризуется антивакуумная или кинетическая модель, которая может работать при низком давлении. Существует комбинированный тип клапана, совмещающий в себе оба варианта приспособления.
Воздушный клапан устанавливается в раструбное соединение. Для одной точки слива используется приспособление диаметром 50 мм, а для общего стояка монтируется вакуумный клапан для канализации 110 мм.
Воздушный клапан устанавливают во всех зданиях, в которых больше двух этажей
Где устанавливают данное устройство?
Монтаж обратного клапана на воду делается в следующих местах:
- на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
- на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
- на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
- на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
- в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
- на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
- в канализации для предотвращения обратного потока стоков.
Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.
Виды: вертикальные и другие
В соответствии с вариантом подключения к канализационной системе различают горизонтальные и вертикальные типы сливных конструкций. Вторые более универсальны, подходят для установки в различных по площади помещениях. Для монтажа вертикальных устройств необходимо пространство.

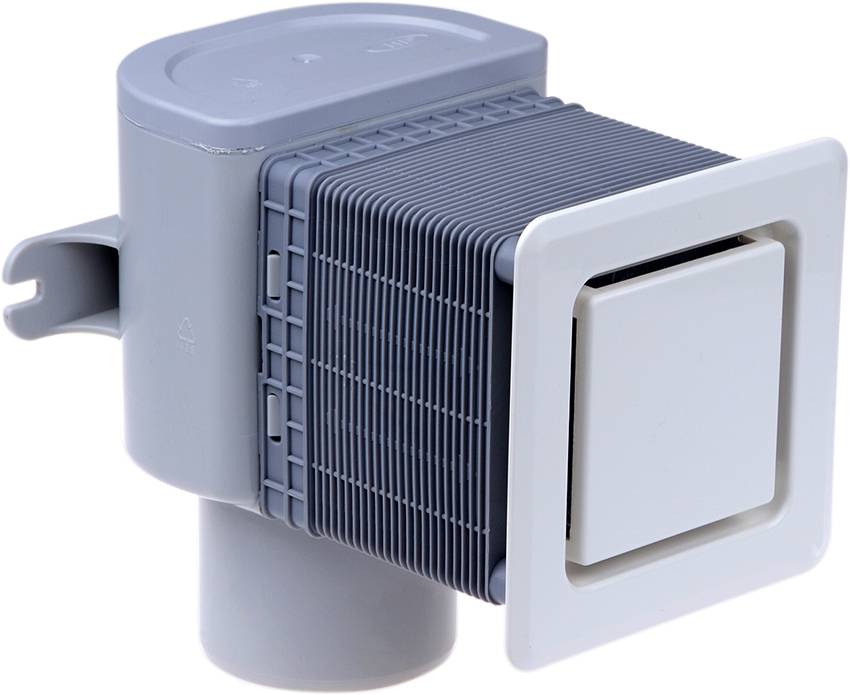

Вертикальный Сифон McAlpine с сухим затвором ø50 мм полипропилен MRNRV50-PB. Фото Леруа Мерлен
Среди перечня выпускаемых сухих канализационных затворов различают в соответствии с типом конструкции три вида, которые отличаются собственными характеристиками и некоторыми особенностями:
1) Мембранные. Роль заслонки (клапана) в конструкциях данного типа выполняет подпружиненная мембрана. Принцип работы устройств следующий. Под напором воды пружина сжимается, мембрана открывается и вода беспрепятственно уходит в канализационную систему. Ослабление напора приводит мембрану в исходное положение, что и обеспечивает герметичность системы.
2) Поплавочные или поплавковые. Такой вид устройства по силам изготовить самостоятельно, в домашних условиях. Затворы данного типа являются комбинацией водного и сухого видов. Принцип действия устройства прост: если затвор заполнен водой, то поплавок находится на поверхности воды, т.е. располагается в плавучем состоянии, и не мешает отведению воды в канализацию. После того, как вода уходит, клапан опускается и происходит герметизация отверстия.
3) Маятниковые затворы оборудованы заслонкой, закрепленной в одной конкретной точке. При попадании потока воды на поверхность клапана от отклоняется от собственной оси и открывает пути для отведения жидкости в канализационную систему. Клапан возвращается в исходное положение под воздействием гравитационных сил.
4) С молекулярной памятью. Затворы данного вида нечасто упоминаются, являются высокотехнологическими устройствами, их стоимость значительно больше аналогов.
Затворы классифицируются также в соответствии с торговой маркой, производителем. Среди наиболее известных марок Tece, Viega, Hepvo, McAlpine. Модели данных брендов являются наиболее качественными вариантами изделий. Некоторые предприятия предлагают сухие сифоны для различных нужд, т.е. подходящие для установки в конструкции различных сантехнических приборов.
Виды и размеры 110, 50 мм и т.д.
Аэрационная установка для канализации различается по назначению, конструкции, производителю и диаметру.
Основные разновидности устройств:
- кинетические – предназначены для снижения вероятности скопления избыточного воздуха в канализации;
- автоматические – необходимы для выведения воздуха при повышенном давлении;
- комбинированные – обладают функциональностью кинетических и автоматических разновидностей.
В большинстве случаев для эффективного функционирования канализационной системы используют комбинированный вид клапана. Схема трубопровода всегда является многоуровневой и обладает вертикальной и горизонтальной ориентацией. В зависимости от углов наклона, диаметра труб и прочих параметров, выбираются наиболее эффективные устройства.
Смотреть видео
Виды канализационных аэраторов по конструкции:
- приемный – устанавливается перед откачивающим насосом в горизонтальных частях канализации;
- шаровой – подходит для трубопровода малого диаметра и в большинстве случаев применяется для сантехники;
- обратный воздушный клапан – предназначен для септиков и труб с диаметром до 40 см;
- шаровой клапан с затворной пружиной;
- демпферный – монтируется на протяженных участках с повышенной опасностью гидроудара;
- межфланцевые – монтируются на участках трубопровода с диаметром менее 20 см, такие устройства способны поворачивать на 90 градусов либо пропускать поток.
Каждая из этих моделей может также различаться по типу механизма. Например, межфланцевые аэраторы бывают дисковыми пружинными и двустворчатыми. Клапанное крепление может осуществляться муфтовым способом или сваркой с креплением между фланцами.
Классификация по размеру:

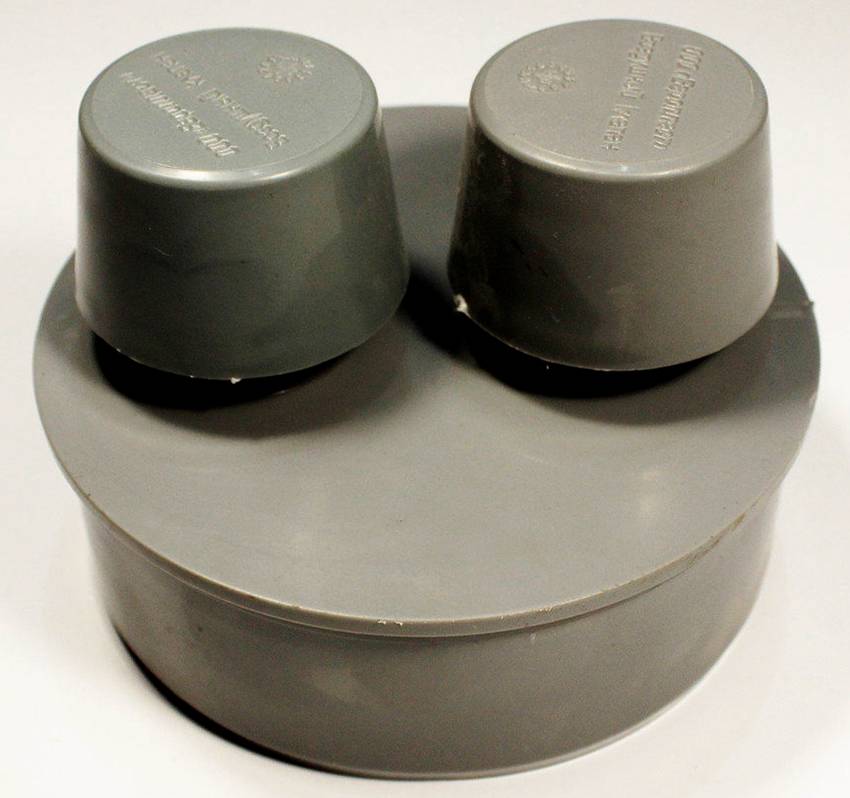

- 110 мм – означает диаметр канализационной системы, куда необходимо устанавливать клапан. Бывает 2 разновидности данного аэратора: наружный и внутренний. Наружный устанавливается поверх трубы, а внутренний – вставляется в нее с использованием манжеты из резины.
- 50 мм – используется на локальных ветках канализации. В большинстве случаев монтируется в пределах частного дома или квартиры при горизонтальной ориентации трубопровода.
Канализационную аэрационную установку на 110 мм используют, когда вентиляционная труба выводиться на чердак, а не на крышу (это позволяет предотвратить засорение и снижает отрицательное влияние низких температур), а также для вспомогательных стояков (благодаря установленным на них аэраторам можно на крышу вывести только главный стояк).
Преимущества данного вида аэратора:
- низкая стоимость;
- метраж трубопровода сокращается, поэтому осуществляется его экономия;
- энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электроэнергии.
Принцип работы аэратора для канализации на 50 мм в большинстве случаев не отличается от 110 мм, однако различаются сферы применения. Его устанавливают, когда в помещении одновременно эксплуатируется несколько сантехнических приборов (например, унитаз, ванна и раковина); когда в трубопроводе есть элемент, где резко меняется диаметр трубы; если при монтировании системы канализации уклон выполнен неправильно.
- приспособление монтируется после последнего элемента сантехники в системе и должно находиться выше остальных приборов;
- подсоединять воздушный клапан необходимо к трубам наименьшего диаметра;
- при использовании трапа устройство должно подключаться как минимум на 35 см выше пола. Иначе повышается опасность канального засорения и нарушения его работоспособности.
Смотреть видео
Вентиляция канализационного стояка
Начать мне, однако, придется с небольшого лирического отступления. Чтобы понять, зачем нужен канализационный вакуумный клапан, необходимо хорошо представлять себе процессы, происходящие внутри канализационного стояка.
Штатная работа
Все стояки выводятся строителями за пределы плоской или скатной кровли. Как и в любой другой вертикальной трубе, в стояке возникает постоянная тяга. Зловонные испарения сточных вод вытягиваются за пределы дома и рассеиваются в атмосфере;
Вывод фановой трубы делается на 20 см выше уровня кровли.
Ниже фронта воды — область повышенного давления, выше — область разрежения.
Роль вакуумного клапана
А теперь давайте проведем небольшой мысленный эксперимент — заглушим фановый отвод стояка. Что произойдет при сливе воды через унитаз?
- В верхней части стояка возникнет разрежение;
- Для его компенсации воздух начнет засасываться через сантехнические приборы с минимальной высотой гидрозатворов — умывальники и мойки;
- При этом гидрозатворы будут сорваны — часть воды из сифонов стечет в стояк;
- Никуда не девшаяся тяга, возникающая в вертикальной трубе, начнет транспортировать воздух вместе с сопутствующими ему влажными испарениями и запахами в санузлы и кухни квартир верхних этажей.
Принцип действия клапана.
При избыточном давлении в стояке затвор плотно прижат к седлу и не пропускает воздух, препятствуя насыщению чердака или квартиры ароматами стоков;
Разобранный клапан. Внизу на фото — его затвор.
Устройство клапана накладывает пару ограничений на его использование:
- Его можно устанавливать только в отапливаемых помещениях. Падение температуры ниже нуля приведет к намерзанию испарений на седло затвора и на сам затвор. Последствия предугадать нетрудно;
- Клапан нуждается в периодической чистке. Оседающая на седле пыль со временем ухудшит его герметичность. Если в санузле появился ощутимый запах канализации, первое, что стоит сделать — вскрыть клапан и промыть седло и сам затвор.
Что представляет собой воздушный клапан для канализации
Воздушный клапан монтируется в фановую трубу. Он используется для впускания воздуха в канализационную сеть и исключения выхода его обратно, что является препятствием для появления неприятного запаха в квартире. Также он снижает уровень шума в момент стекания воды в системе.
Воздушный клапан препятствует проникновению в помещения неприятного запаха из канализации
Принцип действия устройства заключается в следующем. Во время спуска воды по канализации в сети происходит разряжение. Извне в нее должен поступать воздух. Если система оснащена вентиляцией, проблем не возникнет. В случае ее отсутствия воздух будет поступать из сантехнического прибора с наименьшим водяным затвором.
При разряжении мембрана клапана открывается, а когда давление в сети стабилизируется, ‒ закрывается. Таким образом, воздух поступает только в канализацию, а обратно в помещение не попадает. Для изготовления воздушного аэратора используется, как и для обратного клапана, пластик высокого качества.
Воздушный клапан должен быть установлен во всех зданиях, высота которых составляет более 2-х этажей. Он монтируется в месте, где температура не будет ниже 0 °C. Если в помещении установлен трап в полу для слива воды, тогда приспособление фиксируется на высоте не менее 35 см над уровнем пола. Когда трап отсутствует, клапан располагается выше самого высокого патрубка в канализационной трубе, что подключается к сантехническому устройству.
Схема устройства воздушного обратного клапана для канализации
Воздушный клапан изготавливается из полиэтилена. Он состоит из корпуса, штока или мембраны, реагирующей на возникновение избыточного давления в сети, резиновой прокладки, которая ограничивает движение штока, заставляя его правильно работать, крышки, защищающей от загрязнений. Для подключения к канализационной трубе на корпусе устройства располагается боковое отверстие.
Существует три разновидности вакуумного клапана. Для отдельного сантехнического прибора можно установить автоматический воздушный клапан с небольшой пропускной способностью. Большей пропускной способностью характеризуется антивакуумная или кинетическая модель, которая может работать при низком давлении. Существует комбинированный тип клапана, совмещающий в себе оба варианта приспособления.
Воздушный клапан устанавливается в раструбное соединение. Для одной точки слива используется приспособление диаметром 50 мм, а для общего стояка монтируется вакуумный клапан для канализации 110 мм.
Воздушный клапан устанавливают во всех зданиях, в которых больше двух этажей
Где поместить вакуумный клапан для канализации
Необходимо подобрать место, где ничего не будет ограничивать доступ воздуха к устройству
Это самое важное требование для нормальной работы. При поступлении 1 л жидкости в канализационную трубу, он способен втянуть 25 л воздуха
По этой причине важен беспрепятственный доступ воздуха.
Иногда клапан при работе способен создавать «хрюкающие» звуки, это не страшно – просто мембрана при небольшом разрежении в канализационной трубе подсасывает воздух. Желательно найти место для устройства, где такие звуки мешать жителям дома не будут.
В квартире
В многоэтажном доме, клапан устанавливают на любом доступном участке вертикально расположенной трубы. Можно поставить тройник и в нем вертикально поместить трубу, и уже на ней монтировать канализационный клапан. Это не решит проблемы всего стояка, но у вас в квартире все будет работать, как положено.
В частном доме
В собственном доме, трубу можно поднять на чердак, и на ней установить клапан. Это не лучшее решение, так как стояк получится невентилируемым. Опытные сантехники утверждают, что для правильной работы канализации и септика важна качественная вентиляция.
При поступлении сточных вод в септик, придется устанавливать фановый стояк. Если будут случаться срывы гидрозатворов, потребуется устанавливать вакуумный клапан как дополнительный компонент канализации – в верхнем месте системы (выводить трубу на чердак в этом случае нет необходимости).
При использовании автономной очистительной станции. Допустимо изготовить канализационную систему невентилируемой – поднять на чердак трубу, и на нее установить механизм. Нужно только чтобы чердак был большим и неэксплуатируемым, с качественной вентиляцией. Будут поступать запахи, их нужно будет удалять из помещения. На холодном чердаке, необходимо утеплить трубу (клапан не нужно).
Как в квартирах, так и в частных домах сейчас устанавливают канализационную систему из пластиковых элементов. Вакуумные клапаны нужно подбирать из того же материала – полипропилена или ПВХ. Любые канализационные изделия имеют раструб с уплотнением. При монтаже устройства потребуется только надеть его на трубу.
Конструктивные особенности вакуумного клапана
Установить клапан на канализационную систему можно и самостоятельно. Его продают полностью собранным, и при монтаже нужно только обеспечить герметичность всех соединений. Он хорошо подходит для установки в домах с небольшой нагрузкой на слив. Он в этих условиях способен эффективно выполнить свою работу.
Работа клапана состоит в том, что теплый воздух всегда перемещается вверх. Правильно устроенные внутренние коммуникации должны иметь отверстия в местах появления концентрации воздушных, они позволят регулировать давление.Но обычное отверстие будут сбрасывать воздух постоянно, и через них могут вытекать стоки наружу. Чтобы не произошло этого, используют односторонний запорный клапан. Он способен при необходимости пропускать атмосферный воздух, а если поднимается давление в канализации, он герметично перекрывается.В конструкции клапана есть резиновая мембрана, внешне это обычная прокладка, закрывающая техническое отверстие.
В конструкции клапана есть:
- Корпус;
- Отверстие для поступления воздуха;
- Перемещающий мембрану шток;
- Мембрана;
- Крышка.
На одном боку устройства находится отверстие для поступления воздуха. В отдельных моделях приемник находится в верхней части. В клапане есть полое пространство, для перемещения воздуха. Красные стрелки на чертеже указывают, как перемещаются пары канализации. Они не способны проникнуть в помещение, потому что им перекрывает дорогу мембрана (слева). После того как давление снизится, мембрана под давлением воздуха перемещается вверх (серые стрелки). После того как давление сравняется, прокладка опускается, снова перекрывая отверстие.
Конструктивные особенности и принцип работы вакуумного клапана для канализации
Поставить обычный канализационный клапан вакуумного типа можно и своими руками. Устройство продается в собранном виде, и единственная сложность, которая заключается в монтаже, его герметичное соединение с канализационной трубой.
Клапан прекрасно подойдет для установки на канализацию в частном доме или квартире – там, где немного санузлов и нагрузка на слив достаточно небольшая. Тогда он будет вполне эффективно справляться со своей работой.
Принцип работы вакуумного клапана заключается в том, что по законам физики теплый воздух устремляется в верхние точки. Система канализационных труб также имеет полости, которые заполняются воздухом с неприятным запахом. Правильно спланированные коммуникации отличаются тем, что место концентрации воздушных пробок снабжается отверстиями, которые позволили бы выравнивать перепады давления.
Другой вопрос, что обычное отверстие постоянно стравливало бы воздух, а иногда и пропускало жидкости наружу, вызывая протечки и затопления. Чтобы этого избежать, запорный клапан, используемый для канализации, делается односторонним. То есть, на него устанавливается захлопка, которая может пропускать воздух извне в открытом состоянии. В обычном же режиме или, когда давление внутри канализационной системы поднимается, клапан герметично перекрыт.
Клапан обычного вакуумного усилителя устроен максимально просто. Чаще всего его мембрана выполняется из резины и представляет собой обычную прокладку, которая надежно перекрывает техническое отверстие в системе внутренней канализации.
Клапан состоит из:
- корпуса;
- внутреннего отверстия для прохождения воздуха;
- штока, который настроен таким образом, чтобы фиксировать перепад давления в трубах и снаружи, открывая или закрывая мембрану;
- мембраны;
- защитной крышки.
Схематично работа клапана выглядит таким образом:
Схема работы
На одной из боковых граней у устройства расположено отверстие для сообщения с воздухом в помещении. На некоторых моделях приемник может быть установлен в верхней части или располагаться под накрывающим колпачком.
Внутри вакуумного клапана существует полое пространство, по которому может свободно двигаться воздух. На схеме красными стрелками показаны пары из канализации. Они не могут попасть в помещение, так как встречают препятствие в виде резиновой мембраны (левый рисунок). Когда же давление в системе труб серьезно падает, мембрана поднимается за счет давления воздуха из помещения (серые стрелки). В момент, когда давление выравнивается, резиновая прокладка снова опускается, обеспечивая герметичность системы.

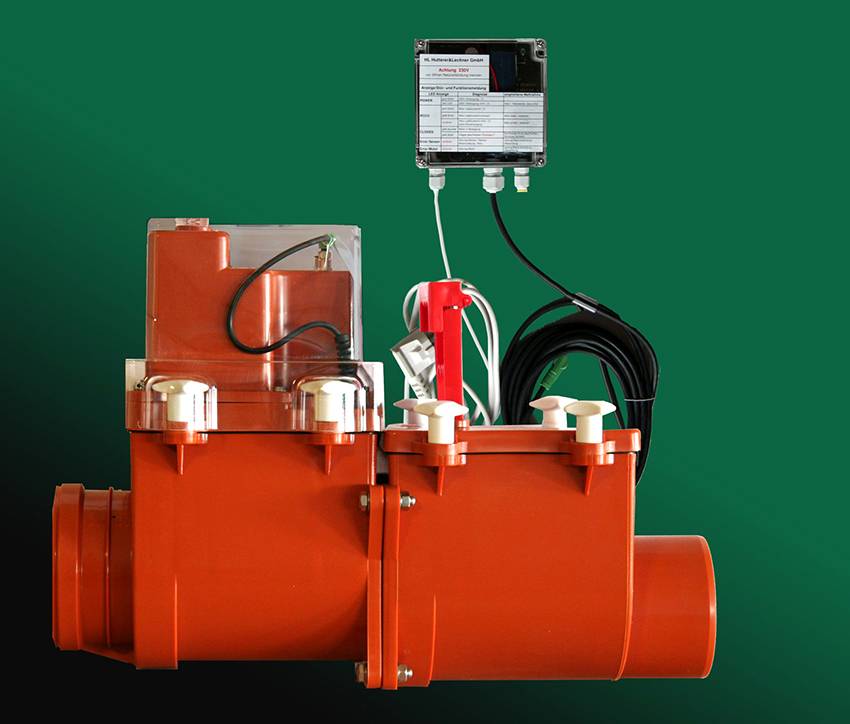

Автоматизированные обратные клапаны для канализации
Многие производители сегодня применяют новые технологии для усовершенствования работы канализационной системы. Среди популярных достижений можно выделить автоматическую работу обратного клапана канализации. Устройство устанавливается на трубопровод и подключается к сети напряжением 220 В.
Автоматизированный клапан работает от электросети, при этом он оснащен аккумулятором на случай отключения электричества
В случае отключения электроэнергии автоматизированный обратный клапан сможет бесперебойно работать, выполняя свои функции, благодаря встроенному аккумулятору. Следует периодически проверять уровень заряда устройства. Производители выпускают автоматизированные как горизонтальные, так и вертикальные обратные клапаны для канализации.
Принцип работы автоматизированного обратного клапана состоит в следующем. В момент свободного истечения канализационных стоков по трубопроводу заслонка устройства полностью открыта. Это препятствует образованию грязевых бортиков, которые впоследствии могут стать причиной неполного закрытия клапана в случае обратного тока фекальных вод.
В момент обратного хода сточных вод, благодаря встроенному в обратный клапан зонду, по достижении 70% наполняемости трубопровода срабатывает сигнализация. В это время включаются световое и звуковое сопровождения, предупреждающие о засоре канализационной системы. Одновременно с этим заслонка клапана герметично закрывается, обеспечивая высокую надежность.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Установка обратного клапана
Чтобы избежать описанных проблем, достаточно просто установить два обратных клапана. Монтируются они после шарового крана на оба стояка квартиры. Если по каким-то причинам у вас еще не установлен сетчатый фильтр после запирающего шарового крана, обязательно смонтируйте его. Обратный клапан всегда устанавливается после счетчика. При монтаже необходимо соблюдать правильное направление. Если поставить обратной стороной, он не сможет выполнять свои функции. Некоторые счетчики уже оборудованы встроенными клапанами. Как правило, они не отличаются высокой надежностью. Миниатюрные обратные клапаны вставляются в отверстие полусгона или устанавливаются на выходе из счетчика.
Внешний вид: плотная резинка и пластиковый круг с перекрестием внутри. Из-за своих компактных размеров и низкого качества исполнения, они могут давать протечку. Поэтому, поставить еще один обратный клапан будет не лишним.
