Установка счетчиков воды своими руками: правила, схема, как установить, порядок действий, видео

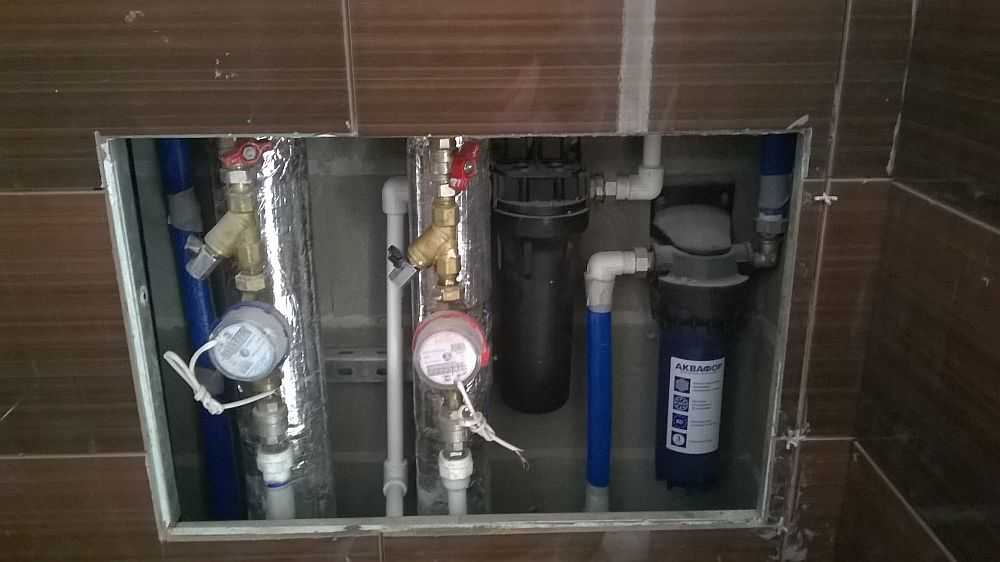

Выбор места для установки водяного счётчика

Установка водомера должна выполняться в непосредственной близости к вводу водопровода в квартиру из центральной магистрали. Конкретных указаний здесь не существует, так как устройство водопровода зависит от планировки помещения. Обычно рекомендации по установке даются инспектором, который, выходит, на место монтажа водомера. Оптимальным расположением прибора в стандартной квартире многоэтажки считается санузел.

В свою очередь, в частном секторе чтобы установить счётчик воды нужно знать некоторые особенности. По требованиям, предъявляемым к установке приборов подобного рода их монтаж должен происходить не далее 200 мм от ввода трубы водопровода в дом. Если подвод ведётся из капитального колодца, то его также пломбируют. Срывать пломбу могут только сотрудники водоканала, в исключительных случаях это могут делать работники МЧС.

Проверка работоспособности системы

Для проверки правильности всего монтажа, собранную систему необходимо подключить к водопроводу. Для этого очень медленно открывают шаровой кран, отсекающий от стояка систему внутриквартирного водопровода. Сразу после запуска системы проверяют абсолютно все резьбовые соединения на герметичность, выявляют, нет ли где-то течи.

Если все нормально, то вам остается просто подать заявление и подождать прихода официального инспектора водоканала. Контролер тщательно проверит правильность вашего подключения, сделает пробный пуск и посмотрит, работает ли устройство. После этого он опечатает счетчик пломбировкой, а также составит официальный акт ввода в использование.

Выбираем счетчики

При выборе счетчика воды обратите внимание на то, что модели для учета горячей и холодной воды отличаются друг от друга:

Первые стоят несколько дороже, поскольку их внутренние детали и поверхности способны выдерживать температуру до 150 градусов.
Для счетчиков холодной воды максимально допустимая температура ограничена значением в 40 градусов.

Если же вы решили раскошелиться и поставить счетчики и на холодную, и на горячую воду – смело идите к стенду со счетчиками универсального типа.

Такие водомеры умеют подсчитывать расход воды в обеих системах одновременно, при этом их покупка обходится дешевле, чем двух отдельных счетчиков.

Следующий шаг – выбор счетчика по принципу работы.

Какие счетчики для воды лучше устанавливать?

Существую такие типы приборов:

электромагнитные;
электронные;
вихревые;
механические (тахометрические);
ультразвуковые.

Подавляющее большинство бытовых счетчиков, представленных на отечественном рынке, являются либо электронными, либо механическими. Рассмотрим эти разновидности подробнее.

Электронные и механические

Механические приборы учета воды весьма просты в устройстве: поток воды вращает турбинку или крыльчатку, установленную внутри счетчика, которая связана с механическим цифровым табло, состоящим из нескольких колесиков с нанесенными на их поверхность цифрами. Главными преимуществами таких счетчиков воды являются:
- энергонезависимость;
- низкая стоимость: покупка механического счетчика обойдется вам примерно в 400 рублей.
Электронные счетчики стоят гораздо дороже – от 2000 рублей, но такая разница в цене оправдана целым рядом преимуществ:
- стабильная работа в условиях скачков давления в сети;
- способность правильно учитывать расход воды даже при низком напоре;
- возможность как горизонтального, так и вертикального монтажа;
- для поверки достаточно снять верхнюю часть прибора без разборки трубных соединений;
- удобное размещение индикаторов и цифровых табло, а также, что самое главное, возможность передачи данных по кабельной сети, для чего электронные счетчики воды оснащаются импульсными выходами.

Особенностью водомеров электронного типа является то, что для их работы требуется источник электричества: электросеть или батарея.

Поэтому чаще всего, если особых проблем в сетях водоснабжения не наблюдается, потребители выбирают счетчики механического типа.

Но если в вашем доме уже создана или будет создаваться централизованная система учета потребления воды с возможностью дистанционного контроля показаний счетчиков, вам придется приобрести именно электронный счетчик.

Благодаря импульсному выходу его показатели будут передаваться на компьютер диспетчера.

Кому из производителей отдать предпочтение

Установка некачественных счетчиков воды в квартире чревата авариями, в результате которых могут быть затоплены квартиры, расположенные ниже.

Для того, чтобы в будущем оградить себя от подобных ситуаций, к выбору компании производителя счетчика следует подходить со всей обстоятельностью, отдавая предпочтение хорошо известным торговым маркам.

Из отечественных наилучшим образом зарекомендовали себя следующие компании:

«Тепловодомер»,
«Водоприбор»,
«Мультисистема»,
«Пульсар»,
«Берегун»,
«Метер».

Изготовителями счетчиков универсального типа являются:

завод «Старорусприбор» (модель СГВ-15);
завод «Газэлектроника» (модель СВК-15).

К сожалению, пока ни одна из отечественных компаний не освоила выпуск счетчиков воды электронного типа.

При покупке таких приборов наши потребители больше всего доверяют таким торговым маркам:

Zenner,
Siemens,
Minomess.

Сопроводительная документация

Удостоверьтесь, что в коробке с водоизмерителем имеются такие документы:

Паспорт завода-изготовителя. В паспорте должны быть проставлены штампы предприятия, указаны регистрационный номер прибора, дата выпуска и дата заводской поверки, срок эксплуатации счетчиков воды.
Не забудьте проверить, соответствует ли номер, выбитый на корпусе прибора, тому, который указан в паспорте.
Правила установки счетчиков воды и инструкция по эксплуатации.
Гарантийный талон. Не забудьте уточнить у продавца, каким образом следует оформить гарантийный талон.

Также в сопроводительной документации может быть указан срок службы счетчиков на воду.

Нарастающий «тракторный» шум

Размеренное «тракторное» рокотание – это вечный спутник авто с дизельным двигателем. Именно так «звучит» топливная аппаратура, сердцем которой является топливный насос высокого давления (ТНВД). И любое изменение в его звучании свидетельствует о нарастающее неисправности. Опытный водитель сразу же услышит эти изменения и выяснит, с чем они связаны. Выявление стуков и шумов, доносящихся от кривошипно-шатунного и газораспределительного механизмов, а также подшипников различных узлов дизеля производится тем же методом, что и на бензиновом двигателе. Для этих целей желательно использовать специальный электронный или акустический стетоскоп с щупом для удобства доступа к различным точкам двигателя. Любые посторонние шумы в двигателе и его агрегатах – очень веский повод для его полной диагностики.

Как выбрать счетчик воды

Разновидности счетчиков воды

На сегодняшний день существует четыре типа измерительных инструментов для воды:

импульсные (электронные и электромагнитные);
ультразвуковые;
вихревые;
механические.

По назначению водомеры делятся на три вида:

для холодной воды;
для горячей воды;
универсальные разновидности.

В России доступными и самыми популярными считаются электронные и механические механизмы учета. Стоимость механического водомера — от 400 до 600 российских рублей. Срок службы – до двенадцати лет. Все данные факторы, а также очень низкая погрешность в замерах и также простая установка водяных счетчиков привлекают покупателей.

Недостаток таких приборов — сильная чувствительность к общему составу воды и магнитным полям. Электронные счетчики лучше, однако, стоят в разы дороже – от 800 до 2000 российских рублей.

Таким образом, лучший вариант на сегодняшний день — это именно турбинные механические.

Запорные краны

Счетчик воды обычно комплектуется также запорным краном. Его главная особенность: ушко с малым отверстием на исходящем патрубке под пломбировку. Без этого кран можно перекрыть, легко отсоединить трубу, набрать целую цистерну воды, потом снова подключить трубу, и водомер покажет нулевой расход.

Если же трубопровод из пластика на сварных стыках, то допускается установка крана без дальнейшего опломбирования.

Однако решает, можно так или же нет, инспектор городского водоканала на месте. Дальнейшее, конечно же, пояснений не требует.

В случае если кран комплектный, то проследите, дабы он не оказался силуминовым. Такие краны подвержены быстрому разрушению от коррозии, а ближайшая точка, где можно будет перекрыть воду, хлещущую в квартиру, в лучшем случае окажется в подвале, а то и в специальном колодце на совсем другой улице. Запорный кран из металлопластика вполне пригоден к употреблению.

Кроме того, рекомендуется купить сразу и второй, простой, запорный кран. Его монтируют сразу после отвода на бачок смыва. Если вы начнете делать ремонт на кухне или в ванной, то туалетом пользоваться можно будет как всегда.

Алгоритм установки

Технология монтажа водосчетчиков не представляет особой сложности, поэтому все работы можно легко выполнить самостоятельно. Но перед тем как приступить к работе стоит пройти одну процедуру – поверка счетчика. Эту услугу оказывают КИП водоканала или соответствующие подразделения ЖКХ. Если не хотите ждать много времени, то можно обратиться в частную компанию, которая имеет разрешение на проверку измерительной аппаратуры.

После получения счетчика с поверки и проставления всех записей в паспорте, можно приступать к монтажу. Устройство необходимо устанавливать как можно ближе к водопроводному стояку. Строгих требований к расстоянию от входа до счетчика нет, но, все же, лучше проводить монтаж сразу после основной запорной арматуры.

После выбора места приступаем к самим работам. Правило и порядок установки выглядит следующим образом:

Первым этапом должна стать раскладка всех элементов в правильной последовательности, чтобы при монтаже не перепутать

Обратите внимание, на каждую деталь нанесена стрелка, которая показывает направление движения потока воды.
Далее производим сборку всей конструкции «на сухую». Такая операция необходима, чтобы просчитать количество витков для герметичной закрутки

При этом обратите внимание, на каком повороте фильтра его отстойник будет смотреть вниз. После проведения «примерки» разберите конструкцию на составные части.
Для лучшей герметизации соединения желательно на резьбу намотать паклю или другой уплотнительный материал.
Теперь можно проводить сборку узла. При соединении элементов используется «американка» с уплотнительными кольцами. Следует помнить, что для горячего водоснабжения лучше всего подходят уплотнители, выполненные из паронита, а для холодного – резиновые. Как правило, кольца, идущие в комплекте со счетчиком, никто не использует, лучше подстраховаться и купить подходящие по типу. Сборка всей конструкции производится в следующей последовательности: фильтр – счетчик – обратный клапан. При этом следует учитывать направленность некоторых элементов. Отстойник фильтра должен смотреть вниз, а циферблат счетчика вверх.
Следующим этапом будет врезка конструкции со счетчиком в водопроводную систему. Если вы проживаете в частном доме, то проблем не будет. По-другому дела обстоят у жителей многоэтажек. В этом случае необходимо получить согласие управляющей компании на перекрытие подачи воды. При этом само отключение должно проводиться только представителями компании.
Как только водопровод перекрыт можно начинать врезку. На участке трубы, которая отходит от стояка, отмеряется длина полученной конструкции со счетчиком. Далее под коммуникации подставляется емкость, чтобы избежать маленького «потопа» (даже после перекрытия водопровода, вода в системе может остаться). Теперь можно отрезать отмеченный участок трубы.
Проводим подсоединение конструкции со счетчиком к системе. Если труба металлическая, то предварительно нарезается резьба. Кроме этого, при работе с металлом нужно точно рассчитать место врезки, ведь железо гнуться не будет. Если водопроводная система выполнена из пластика, то соединение производят при помощи специальных фитингов.

На этом все работы по монтажу счетчика закончены. Осталось только провести проверку герметичности и зарегистрировать устройство в управляющей компании или городском водоканале.

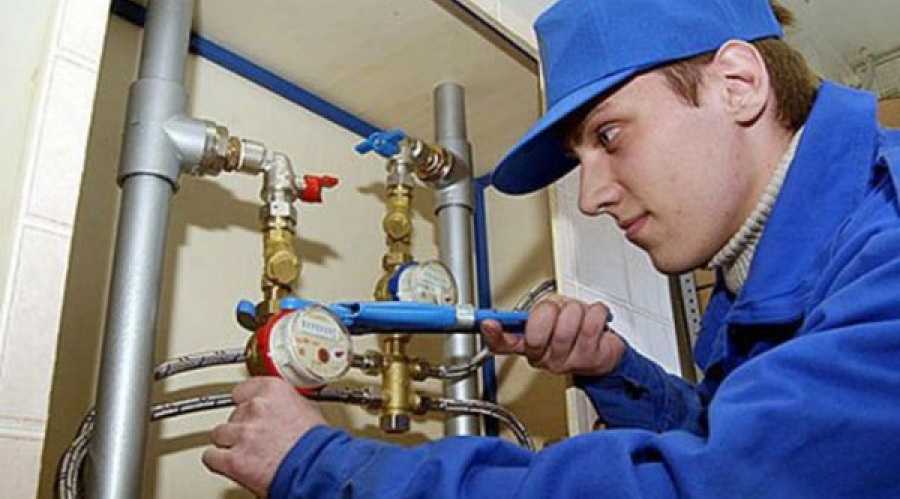

Процесс установки

Вот теперь можно наконец-то перейти непосредственно к монтажу. Скажу сразу — ваша задача будет довольно проста в том случае, если водопроводные трубы сделаны из металлопластика или полипропилена. Они очень легко разрезаются специальными ножницами, а соединяются с помощью обычного паяльника.

Если же водопроводные трубы в квартире выполнены из металла, то придется повозиться: их и резать сложнее, и соединять не так просто. Поэтому чаще всего работы по установке в таких случаях сочетаются с полной заменой водопровода в квартире на пластик или металлопластик.

Перед началом установки положите все элементы будущей конструкции в одно место, расположив их в том порядке, в котором они будут врезаться в трубу. То есть сначала у вас должен лежать запорный кран, затем очищающий фильтр, после него счетчик, а замыкать процессию должен обратный клапан.

Не забудьте, что в случае замены запорного крана необходимо предварительно отключить водоснабжение в стояке. Для этого вам нужно обратиться с соответствующим заявлением в управляющую компанию, обслуживающую ваш дом. Начинать работы можно только после полного отключения воды специалистом.

Если все готово, приступим.

Сначала нам необходимо разрезать трубу в нужном месте. Из нее при этом сольется некоторое количество воды, так что заранее подставьте туда тазик или другую емкость и приготовьте тряпку. Устанавливаем на запорный кран очищающий фильтр, а затем подсоединяем всю конструкцию к трубе. Рекомендую сначала выполнять так называемую «сухую сборку», то есть накручивать элемент без уплотнителя, при этом считая обороты (обычно их получается примерно 4–5). Затем все раскручиваем и наматываем на резьбу герметик, в роли которого выступает льняная пакля или ФУМ-лента. После этого собираем конструкцию снова, следя за тем, чтобы количество оборотов было равно тому, что было при «сухой сборке». Понятно, что накручиваемая деталь будет идти туже и сядет плотнее, что нам и нужно. Затем монтируем сам счетчик. Не забывайте при этом устанавливать соответствующие прокладки

Во время монтажа обращайте внимание на метки, размещенные на самом счетчике, которые указывают направление протекающей воды, и производите установку в соответствии с ними. Теперь отмеряем от свободного конца трубы необходимое расстояние, отрезаем и убираем лишний кусок, а на нужном участке делаем резьбу

Устанавливаем туда фитинг, а на него, в свою очередь, прикручиваем обратный клапан. В завершение соединяем всю конструкцию и тестируем ее работоспособность. После включения стояка аккуратно открываем запорный кран и внимательно обследуем все места соединений. Если есть хоть малейшая течь, необходимо сразу же ее устранить.

Если процедура установки завершена успешно, то можете смело брать технические паспорта счетчиков и идти с ними в управляющую компанию. Там напишите заявление на регистрацию. Затем дождитесь визита специалиста, который проверит правильность монтажа и опломбирует установленные приборы. После этого ваши счетчики полностью готовы к эксплуатации.

Как передавать данные

Вам нужно будет ежемесячно передавать данные по фактическому расходу. В разных регионах процедура реализована по-разному, но в основном способов несколько:

оторванные и заполненные от абонентской книжки листочки опускают в специальные ящики;
оставляют данные в личном кабинете на сайте водопоставляющей организации;
отправляют электронные письма с показаниями на специальный адрес организации.

Могут быть и другие способы — каждый водоканал или ДЭЗ разрабатывает их сам. Если есть несколько способов, вы выбираете тот, что для вас проще.

Показатели водомера можно передавить на сайт кампании, на их электронный адрес или отрывные квиточки опускать в специальный ящик

На что обращать внимание при выборе

Каждый прибор должен комплектоваться паспортом и сертификатом соответствия, без наличия этих документов регистрация в коммунальной службе невозможно. Помимо этого к прибору должна прилагаться подробная инструкция и типовая схема установки, ее пример можно увидеть ниже.

Типовая вертикальная схема установки водосчетчика

В качестве примера приведем схему и типовой горизонтальной установки.

Горизонтальная установка

Наличие таких схем собрать значительно упростит монтаж.

При наличии перечисленных документов, производитель не имеет особого значения. Рекомендуем приобретать приборы отечественного изготовления, поскольку их производители придерживаются нормативов СНиП и других требований. А что касается качества деталей конструкции, то большая часть из них импортного происхождения.

Ставить самостоятельно или через фирму?

По действующему законодательству установка счетчиков на воду происходит за счет владельца жилья. То есть вы должны купить счетчик, установить его за собственные средства. Пломбируют установленные водомеры представители водоканала или ДЭЗа бесплатно.

Порядок самостоятельной установки

Самостоятельная установка счетчиков на воду возможна. Никто возражать не должен. Вам только придется все делать своими руками — и ставить счетчик, и вызывать представителя ЖЭКа для его опломбирования. Что вам нужно:

приобрести счетчик и все необходимые детали;
договориться и оплатить отключение стояка холодной/горячей воды (обращаетесь в эксплуатационную кампанию, назначаете дату и время);
установить счетчик, включить воду;
вызвать представителя водоканала или ДЭЗа (в разных регионах по-разному) для его опломбировки, получить акт ввода в эксплуатацию на руки;
пойти с актом и паспортом прибора учета (должен стоять серийный номер, штамп магазина, дата заводской поверки) в ДЭЗ и поставить водомер на учет.
Самостоятельная установка счетчиков на воду не запрещена

Все бумаги рассматриваются, заполняется типовой договор, вы его подписываете, на этом считается, что вы платите за воду по счетчику.

Как выбрать счетчик на воду читайте тут.

Как нанять хорошую фирму и что они должны сделать

Есть два способа найти фирму, которая занимается установкой счетчиков на воду: взять список в ДЭЗ или найти в в интернете самостоятельно. В списке будут уже точно фирмы имеющие лицензии, но явно не все, которые работают в данной области. В интернете же надо обязательно проверить наличие лицензии. Ее копия должна быть выложена на сайте.

Потом в любом случае вам стоит прочесть стандартный договор, который будет заключать с вами предприятие. В нем должен быть прописан полный перечень услуг. Условия могут быть разные — кто-то предоставляет свой счетчик, кто-то ставит ваш, кто-то приходит со своими запчастями, кто-то работает с тем, что имеется у хозяина. По сочетанию перечня предоставляемых услуг и делаете выбор.

Без особых хлопот, но за приличные деньги

Раньше в договоре был пункт о сервисном обслуживании и без него фирмы ставить счетчики не хотели. Сегодня этот пункт признан незаконным, так как обслуживать фактически счетчик не надо, и его в оговоре быть не должно, а если есть, вы вправе от этих услуг отказаться и не платить за них.

Как выбрать трубы из полипропилена читайте тут.

Подготовка к установке

Если вы остановили свой выбор не какой-то кампании, вы должны оставить им заявку. Есть два варианта — некоторые фирмы принимают заявки на своем сайте и даже могут предложить за это скидку, другие же предпочитают видеть вас в офисе и подписать договор.

Сначала представители фирмы обследуют место установки

В любом случае, сначала приезжает представитель кампании (вы согласовываете дату и время приезда), осматривает «поле деятельности», оценивает состояние труб, делает замеры, часто делает фото коммуникаций. Все это необходимо для того, чтобы можно было разработать схему подключения счетчика и быстро ее собрать. Затем вам должны позвонить и уточнить дату и время установки счетчика на воду. В этом разговоре вам надо выяснить, кто договаривается об отключении стояков с эксплуатационной кампанией. Нормальные фирмы это берут на себя.

Установка счетчиков на воду представителями кампании

В назначенное время приезжают представитель кампании (иногда двое), выполняют работу. По идее, они должны с вами согласовать что и как ставить, но это происходит далеко не всегда. По окончании работ (обычно занимает около 2 часов) они выдают вам акт выполненных работ и специальную бумагу на которой написаны заводские номера приборов учета. После этого вы должны вызвать представителя говодоканала или ДЭЗа для опломбировки счетчика (в разных регионах этим занимаются разные организации). Пломбирование счетчиков услуга бесплатная, вам надо будет только время согласовать.

При нормальном состоянии труб установка счетчиков на воду у профессионалов занимает порядка 2 часов

В акте, который вам выдали при установке, должны быть проставлены начальные показания счетчика (они отличаются от нуля, так как прибор на заводе поверяется). С этим актом, ксерокопией лицензии организации и паспортом вашего водомера вы идете в ДЭЗ, подписываете стандартный договор.

Как установить прибор

План установки будет содержать пошаговую инструкцию по монтажу элементов. Как правило, детали устанавливают в данной последовательности:

Сначала монтируют шаровый кран запорный.
Устанавливают фильтр разборной с сетчатой структурой.
Крепят счетчик по направлению течения воды.
Замыкают монтаж обратным клапаном.

Важно! Отвод фильтрующего устройства обязательно устанавливают по направлению вниз, это предотвратит быстрое засорение его сетки. Кран запорный, фильтр имеют резьбу внутри детали для врезки в трубу

Чтобы соединить данные элементы друг с другом используют сгоны, на которых имеется наружная резьба. Необязательным элементом схемы считается обратный клапан. Он исключает движение жидкости в обратном направлении по системе, таким образом предотвращает случайное увеличение показания счетчика при обратном токе воды. Такое случается при перепадах давления в трубах

Кран запорный, фильтр имеют резьбу внутри детали для врезки в трубу. Чтобы соединить данные элементы друг с другом используют сгоны, на которых имеется наружная резьба. Необязательным элементом схемы считается обратный клапан. Он исключает движение жидкости в обратном направлении по системе, таким образом предотвращает случайное увеличение показания счетчика при обратном токе воды. Такое случается при перепадах давления в трубах.

Установка обратного клапана защищает перетекание холодной воды из одной водопроводной трубы в другую. Данная проблема встречается в домах с душевой кабиной, оснащенной смесителями низкого качества.

Поэтому рекомендуют на прибор устанавливать обратный клапан, хотя процедура не является обязательной. Цена на установку зависит от дополнительных элементов конструкции. К примеру, после монтажных работ прибора, устанавливают второй вентиль. Он нужен, чтобы перекрывать воду в трубе во время замены прибора. Дополнительный вентиль не считается обязательным для установки.

К необязательным элементам устройства относят редуктор, который корректирует внутрисетевое давление. Стабилизация данного параметра системы бережет детали от преждевременного износа. Редуктор устанавливают, как закончат монтаж фильтра.

Установку прибора легче всего осуществить на пластиковую трубу, потому что материал легко разрезать с помощью специальных ножниц. Спаивают разрезанные элементы с помощью обычного пальника. Врезка водомеров в трубопровод из металла чаще все сопровождается его заменой на пластиковый.

Внимание! Резьбу густо наматывают с помощью уплотнителя и смазывают пастой для сантехники, далее можно накручивать запорный механизм. Когда закручивают запорный клапан, нельзя с силой затягивать элементы, чтобы не допустить поломки соединений

Далее отмеряют расстояние на задействованном участке трубы, которое равно длине «гирлянды»

Когда закручивают запорный клапан, нельзя с силой затягивать элементы, чтобы не допустить поломки соединений. Далее отмеряют расстояние на задействованном участке трубы, которое равно длине «гирлянды».

Внимание! Во время врезки прибора, надо ориентироваться на метки, показывающие направление, чтобы счетчик работал исправно. Если оборудование будет установлено без соблюдения направления стрелок на всех элементах, то прибор не пройдет конечную опломбировку работником Водоканала

Использовать в работе можно только исправную систему, установленную по всем правилам

Если оборудование будет установлено без соблюдения направления стрелок на всех элементах, то прибор не пройдет конечную опломбировку работником Водоканала. Использовать в работе можно только исправную систему, установленную по всем правилам.

Что делать после?

Завершающий этап после монтажа обязательная проверка работоспособности. Для этого последовательно выполняют действия:

включают подачу воды;
постепенно открывают шаровый кран;
проверяют, если ли протечка.

В случае, если все прошло без утечки воды и счетчик нормально работает, вызывают инспектора Водоканала. После проведения осмотра, производят пломбировку водомера, регистрируют и выполняют отметку в техпаспорте устройства.

Частник должен получить документ о принятии прибора в эксплуатацию, техпаспорт с отметкой о дате пломбы. Расчеты показаний счетчика проводят с этого дня.

Пломбу нельзя ставить самостоятельно или приглашать мастеров – частников. Процедуру опломбирования проводят после официальной заявки на приемку устройства для измерения расхода воды.

Важно! Пока не проведена регистрация, показания водомера нельзя брать для расчета стоимости услуг по водоснабжению. Процедуру лучше сделать сразу после успешного испытания конструкции учета.
