Обзор газовых водонагревателей Вектор

Достоинства и недостатки

Плюсы газовых колонок Вектор:

• простота использования;
• небольшие размеры;
• современный стиль;
• способность сохранять работоспособность даже при падении напора воды в системе;
• тихая работа;
• недорогие запчасти.

Основные недостатки газовых водонагревателей Вектор:

• невысокая производительность;
• отсутствие функции автоматического поддержания температуры;
• ограниченность модельного ряда;
• способность работать только с одной точкой забора воды.

При использовании могут возникать следующие неисправности:

1. Газовая колонка Вектор не зажигается или сразу тухнет после включения. Проблема бывает вызвана севшими батарейками в розжиге или ухудшением тяги.
2. Колонка отключается. Необходимо прочистить дымоход, отрегулировать температуру воды.
3. Плохо нагревается жидкость. Нужно почистить колонку от накипи, заново провести установку давления, мощности.
4. Малый напор воды. Возникает из-за накипи, при засорении водного фильтра.
5. Пламя на горелке постепенно утихает и гаснет. Необходимо заменить мембрану водогазового узла колонки.
6. На дисплее не отображается температура воды. Нужно менять цифровой индикатор.

При регулярной очистке от накипи, пыли, своевременной замене фильтров, техника Vektor будет работать долго.

Рекомендуется делегировать ремонтные работы специалистами сервисной службы. Комплектующие к газовым водонагревателям Вектор доступны и стоят недорого. Гарантия от производителя длится 1 год, но при условии, что монтаж и запуск колонки Vektor осуществлялся лицензированной организацией.

Недорогие и компактные газовые приборы Вектор просты в эксплуатации. Среди их преимуществ надежность и автоматический розжиг. Встроенные датчики отключают оборудование при возникновении потенциально аварийной ситуации. При соблюдении правил эксплуатации повышается длительность использования устройства.

Видео обзор Vektor JSD 20W.

Горелка Вектор

В газовых колонках Вектор горелка изготовлена из стали, разжигается с помощью электрического устройства, работающего от батареек. Она сжигает топливо, нагревает жидкость в теплообменнике. Горелка зажигается автоматически при включении крана с горячей водой.

Пламя работающей горелки должно быть голубого цвета. При наличии желтых язычков необходимо прочистить устройство, зачистить электроды. Для этого нужно отключить технику Vektor, разобрать корпус. Протереть сопло и коллектор, очистить камеру сгорания.

Во время этой процедуры рекомендуется также почистить дымоход. Горелку Vektor можно промывать теплой мыльной водой. Электроды зачищаются от копоти, гари. После очистки газовая колонка Vektor полностью собирается, перед включением необходимо проверить элементы соединений на герметичность.

Газовая колонка JSD 12-W

Евгений

Я считаю, что это отличная колонка за те деньги, которые за нее просят. Вполне приличный внешний вид, простая конструкция, минимум электроники, электроподжиг от двух батареек. Работает она так, как и положено работать дешевому китайскому аппарату, хотя на рынке встречаются модели похуже и подороже. Поэтому я не понимаю гневного ора людей, которые покупают дешевые колонки и жалуются на их недостатки – если вас что-то не устраивает, то куда вы смотрели при покупке? Брали бы уже напичканные электроникой модели с модуляцией пламени и поддержкой температуры. Я считаю, что Vector JSD 12-W полностью оправдывает свою небольшую стоимость, а недостатки имеются у любой колонки.

Достоинства:

• Дешевая модель для непритязательных пользователей, без «наворотов»;
• Приличный внешний вид, без излишеств;
• Нормально стартует при минимальном давлении воды.

Недостатки:

• Иногда долго зажигается, проблема решается заменой батареек. Как выяснилось, сюда нужны нормальные батарейки, а они стоят дорого;
• Через полгода начала капать вода из некоторых соединений, пришлось лезть внутрь и подтягивать.

Как пользоваться

Эта газовая колонка автоматическая, пользоваться ей просто. Но все равно нужно изучить инструкцию по применению. Прежде всего, необходимо ее правильно установить. Подключаются такие водонагреватели не только к системе водопровода, но и к газовым трубам. Этим должен заниматься специалист. Дополнительно придется приобрести дымоходную трубу, фитинги, крепежные элементы.

После монтажа прибора и подключения ко всем коммуникациям специалист сделает предварительную настройку прибора и проверит его работу. Инструкция по эксплуатации рекомендует сначала пропустить воду через трубы колонки, удалив из них воздух. Потом кран закрыть и вставить батарейки. Теперь после включения крана с водой произойдет автоматический поджиг горелки. Останется только выставить нужную температуру. Рекомендуется выбирать не более 550, особенно если повышена жесткость воды.

В процессе эксплуатации этого водонагревателя могут возникнуть разные неисправности. Чаще всего пользователи обращаются в сервисный центр по повод у нескольких проблем.

Водонагреватель «Вектор» не включается или загорается и сразу тухнет. Может быть несколько причин этой проблемы. Самая распространенная – сели батарейки. С этим можно справиться самостоятельно. Но если есть искра, а колонка «Вектор» не зажигается, нужно проверить тягу. Возможно, засорился дымоход или нарушилась герметизация стыка воздуховода.

Вода плохо нагревается. Такое чаще всего случается из-за накопления накипи или засорения трубок теплообменника. Но возможно, придется еще раз изучить, как настроить газовую колонку и отрегулировать мощность.

Плохой напор воды из колонки при нормальной в водопроводе может быть из-за засорения теплообменника или водяного фильтра.

Колонка сильно гудит при работе. Причиной этого может стать неисправность теплообменника или сильно высокий напор газа.

Вопрос, как разобрать и починить водонагреватель, лучше предоставить специалистам. Но некоторые проблемы в работе можно решить самостоятельно. Например, при засорении фильтра или трубок теплообменника их можно снять и промыть под водой. «Вектор» — это такой водонагреватель, для которого легко купить детали. Но при регулярном очищении от накипи и правильной эксплуатации прибор прослужит долго без ремонта.

Как устроена газовая колонка

• «Сердцем» водонагревателя называют теплообменник. Его составляющие – полые медные трубки. В теплообменник поступает холодная вода, после чего нагревается за счёт горелки.
• Независимо от модели и стоимости, все колонки производителя «Вектор» оборудованы функцией электророзжига. Это добавляет надёжности системе безопасности, по причине отсутствия запальника с постоянно горящим пламенем.

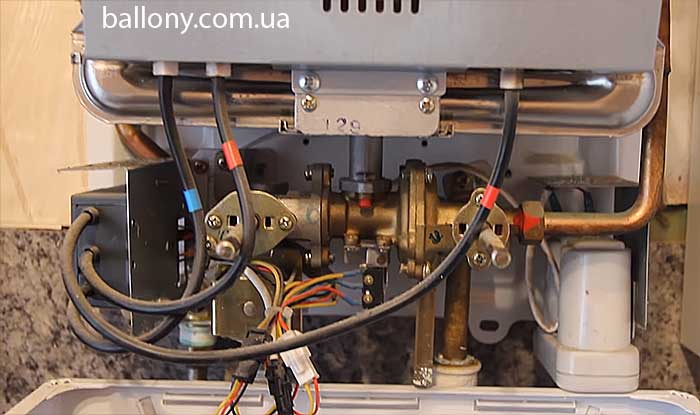

• После того, как кран был открыт, в ход идёт водогазовый узел. Устройство состоит из трёх частей: водяного и газового узлов и переходника между ними. Клапан работает только после появления достаточного напора воды. Регулятор отвечает за контроль и подачу газа.
• Ещё одна часть водонагревателя – горелка. Сначала горелка сжигает смесь воздуха, а затем направляет её в следующий элемент — камеру сгорания.
• Из камеры сгорания все лишние продукты выводятся через стальной газоотвод. Внутри него находится датчик, который отключает технику, если отсутствует достаточная тяга. Под влиянием температуры термореле нагревается и размыкается, после чего горелка прекращается работу.
• Чтобы защитить устройство от перегрева, в теплообменнике предусмотрен датчик, который расположен в том месте, где измеряется максимальная температура воды. После того, как вода нагревается до 80 градусов, подача газа прекращается.
• Последний элемент – предохранитель, который отвечает за регулировку давления.

Действия при скромном напоре воды

Когда газовой колонке не хватает напора воды, она может не запускаться. Надо протестировать водный напор.

Открывается вентиль с холодной водой. Если она идёт ровно и слабо, как и горячая, причина может крыться подводке сантехники.

Если по напору холодная воды превосходит горячую, виновата водяная арматура колонки. Фигурируют и такие причины:

1. Забит сетчатый фильтр.
2. Растяжка резиновой прокладки в водном блоке.
3. Засорены отводящие трубы с горячей водой.
4. Засорены фильтры на этой линии.

В этом случае следует обращаться в ЖКХ, вызывать сантехника. Он определит давление в водопроводе, проверит фильтры на данной линии.

Ориентировочный ценник услуги – 800-1000 руб.

Если в этой системе проблемы не обнаружены, то не зажигается газовая колонка из-за слабого напора, возникшего из-за её водяного узла.

Вы можете самостоятельно прочистить фильтры и теплообменник. Можно полностью поменять эти детали.

Указанные факторы – это также ответы в дилемме – почему не зажигается газовая колонка, и нет искры?

Ещё здесь виновницей может являться деформированная мембрана. Её следует заменить.

Если вам не под силу данные операции, вызывайте мастера. Средний ценник работ – 1000 руб. При замене водяного блока – 900 -1000 руб.

Неисправности колонок

Сразу оговоримся, что рассматривать будем проблемы проточных нагревателей с открытой камерой сгорания, коих в квартирах и домах установлено великое множество. Ремонт полностью автоматизированных турбированных колонок с электропитанием от сети и розжигом от гидрогенератора мы обойдем стороной. Эти приборы достаточно сложны и вмешательство в их конструкцию несведущему человеку противопоказано. Устранением неполадок наддувных агрегатов должны заниматься сервисные или газовые службы.

Список неисправностей, присущих газовым колонкам через несколько лет эксплуатации, выглядит следующим образом:

• запах газа;
• проблемы с розжигом и пуском основной горелки;
• отключение нагревателя во время работы;
• различные протечки.

При возникновении запаха газа, неважно, постоянно или периодически, — надо немедленно перекрывать соответствующий кран, открывать окна и звонить в аварийную службу. Поясните диспетчеру характер проблемы, а он примет решение – срочно присылать к вам домой бригаду или просто отправить мастера в порядке очереди

Других вариантов нет, самостоятельно устранять утечки метана строго запрещается.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ……………………………..

• Изображение
• Текст

3

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ …………………………………………………………………… 4

ОПИСАНИЕ И РАБОТА ИЗДЕЛИЯ …………………………………………………………………….. 5

2.1 Назначение изделия …………………………………………………………………………………….. 5 2.2 Технические характеристики …………………………………………………………………………. 5 2.3 Состав изделия ……………………………………………………………………………………………. 5 2.4 Описание аппарата и назначение основных узлов …………………………………………. 8 2.5 Габаритные и монтажные размеры ……………………………………………………………….. 9 2.6 Схема электрическая ………………………………………………………………………………….. 12

ПОРЯДОК УСТАНОВКИ ………………………………………………………………………………….. 13

3.1 Место установки …………………………………………………………………………………………. 13 3.2 Монтаж аппарата ……………………………………………………………………………………….. 13 3.3 Подключение воды …………………………………………………………………………………….. 14 3.4 Подключение газа ………………………………………………………………………………………. 17

3.5 Подключение аппарата к баллону со сжиженным газом ……………………………….. 17

3.6 Установка дымохода для отвода продуктов сгорания (кроме модели JSD11-N) 17 3.7 Установка водонагревателя JSD11-N (без подсоединения к дымоходу) ………… 18

ИСПОЛЬЗОВАНИЕ АППАРАТА ………………………………………………………………………. 20

4.1 Включение аппарата …………………………………………………………………………………… 20 4.2 Регулирование степени нагрева воды …………………………………………………………. 20 4.3 Выключение аппарата на длительное время ……………………………………………….. 21 4.4 Предохранение от замерзания ……………………………………………………………………. 21

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ………………………………………………………………….. 22

5.1 Осмотр ………………………………………………………………………………………………………. 22 5.2 Уход ………………………………………………………………………………………………………….. 22 5.3 Техническое обслуживание …………………………………………………………………………. 23

5.3.1

Чистка горелки

…………………………………………………………………………………………………………. 23

5.3.2

Чистка фильтров воды и газа

………………………………………………………………………………. 23

5.3.3

Чистка теплообменника

…………………………………………………………………………………………. 23

5.3.4

Замена уплотнительных соединений

…………………………………………………………………. 24

5.3.5

Проверка герметичности газовой и водяной систем аппарата

……………………… 24

5.3.6

Проверка работоспособности датчика тяги

………………………………………………………. 24

5.3.7

Проверка работоспособности датчика перегрева теплообменника

…………….. 24

5.3.8

Внеочередная чистка аппарата

……………………………………………………………………………. 24

5.3.9

Проверка работоспособности датчика системы ODS (для модели JSD11-N)

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ АППАРАТА И МЕТОДЫ ИХ УСТРАНЕНИЯ …. 25

ПРАВИЛА ХРАНЕНИЯ ……………………………………………………………………………………. 27

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА …………………………………………………………………. 28

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ ……………………………………………………………………… 28

10 ОТМЕТКА ОБ УСТАНОВКЕ АППАРАТА И ПРОВЕДЕНИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ………………………………………………………………………………………………… 29

Основные причины неполадок и способы их устранения

Для тех, кто желает приобрести газовую колонку Вектор, существует полезный бонус. Он заключается в наличие такой услуги, как сервисное обслуживание. В случае поломки водонагревателя его ремонт будет осуществлен квалифицированным мастером в самые короткие сроки. Этому поспособствует отсутствие трудностей с приобретением запчастей, цена на которые довольно приемлемая.

Неполадки газовой колонки Вектор могут быть следующими:

1. Изменение цвета пламени и наличие следов копоти. Подобное явление говорит о том, что аппарат срочно нуждается в чистке. Конечно, данная проблема не может быть неожиданной, ведь очищение водонагревателя от пыли должно происходить регулярно. В противном случае нарушения в его работе неизбежны.
2. Неимение данных о температурном режиме. Обычно они выводятся на дисплей. Если этого не происходит, то подразумевается повреждение самого экрана или цепи, по которой нужная информация до него доходит.
3. Отсутствие реакции на включение. Это может случиться из-за слабого напора воды (при наличии искры). Для решения проблемы следует очистить фильтр, расположенный на входе в водонагреватель, или теплообменник. В первом случае причиной загрязнения станет пыль, а во втором накипь. При отсутствии искры нужно просто заменить батарейки.
4. Уменьшение пламени вплоть до его полного исчезновения. Данный факт говорит о необходимости смены мембраны водяного узла.
5. Самопроизвольное включение и выключение аппарата. В этом случае понадобится чистка дымохода, проверка герметизации патрубка и воздуховода, и устранение причин перегрева колонки Вектор.
6. Отсутствие искры при недавней смене батареек. Здесь потребуется замена неисправных запчастей, в частности, микровыключателя, электромагнитного клапана и (или) электронного блока управления.
7. Уменьшение напора жидкости на выходе из колонки. Подобное может происходить вследствие неимения нормального напора во всей системе, маленького диаметра трубы и засорения водяного фильтра.
8. Недостаточный нагрев воды. В такой ситуации поможет только очищение трубок теплообменника от накипи и пыли.

Самостоятельное проведение ремонта должно происходить лишь при наличии подобного опыта. Если его нет, следует обязательно вызвать специалиста, а не пытаться самому все исправить. Подобная опрометчивость чревата взрывом или самовозгоранием.

По мнению специалистов, вероятность возникновения вышеописанных проблем появляется вследствие плохого качества деталей, из которых состоит водонагреватель, отсутствии автоматического поддержания требуемого температурного режима, недостаточной толщины стенок теплообменника и мощности аппарата.

Здесь вы узнаете:

• Газовая колонка Vector JSD 20-W
• Газовая колонка Vector Lux Eco 20-1
• Газовая колонка Вектор LUX Eco 20-2
• Газовая колонка JSD 12-W
• Газовая колонка Вектор JSD 11-N
• Газовая колонка Вектор JSD 20-G

Газовая колонка Вектор – это бюджетный вариант для тех, кто экономит денежные средства в своем кошельке и не признает необходимость в дополнительном функционале. Поэтому колонки от данного бренда и получили столь широкое распространение. Цены на модели с неплохой производительностью стартуют с отметки в 6000 рублей, что является неплохим показателем. В чем заключаются преимущества газовых колонок Vector?

• Доступная цена – это действительно одни из самых недорогих газовых колонок на рынке водонагревательного оборудования;
• Простота конструкции газовой колонки – обеспечивает ремонтопригодность;
• Большой модельный ряд – на выбор покупателей представлен достаточно широкий выбор колонок.

Порадуются и любители хорошего дизайна – специально для самых требовательных покупателей разработаны модели со стеклянной передней поверхностью, на которой располагаются различные рисунки. Такие колонки смотрятся просто великолепно. Что касается качества оборудования, то на него имеются небольшие нарекания, о чем свидетельствуют приведенные ниже отзывы о газовых колонках Вектор.

Далее мы опубликуем отзывы людей, получивших в свое распоряжение газовые колонки Vector тех или иных моделей. Вместе с отзывами расписаны достоинства и недостатки колонок.

Как устроена газовая колонка

К главным составляющим колонки Вектор относят:

• газоотводящее устройство;
• теплообменник;
• газовую горелку;
• клапан для предохранения и датчик перегрева;
• водогазовый узел.

Подобная конструкция считается довольно простой. Автоматический розжиг включается с помощью поворотного крана. После его открытия предохранительный клапан начинает постепенно запускать газ в горелку. После того как газ проходит все стадии горения освобождается определенное количество энергии. Она предназначена для быстрого нагрева жидкости. Данный процесс происходит в период прохождения воды через теплообменник. Кстати, дымоход не всегда является обязательным дополнением к газовым колонкам Вектор.

Оборудование способно работать как на сжиженном, так и на природном газе. Данное обстоятельство обязательно прописывается в инструкции по эксплуатации.

Что лучше выбрать для дома: бойлер или проточный водонагреватель?

Устройство колонки и принцип работы

Любой водонагреватель проточный газовый имеет примерно одинаковое устройство. Принцип работы в том, что вода проходит по трубам теплообменника, где нагревается. После этого поступает в кран. Такие приборы монтируются сразу в систему водоснабжения. К ним можно подключать одну или две точки водозабора.

Устройство газовой колонки «Вектор» такое же простое. Но все ее детали выполняют важные функции.

Теплообменник для газовой колонки – это самая важная деталь. Он состоит из полых трубок, по которым циркулирует вода. За счет паров от горящего газа она нагревается.

Теплообменник для газовой колонки «Вектор» делается из меди, поэтому жидкость нагревается быстро.

Любой газовый водонагреватель «Вектор» имеет функцию электроподжига. Это удобно и безопасно, так как отсутствует постоянный запальник. После открывания крана с водой включается водогазовый узел. При достаточном напоре воды водяной узел газовой колонки открывает клапан и обеспечивает подачу газа.

В газовой горелке происходит сгорание топлива.

После этого продукты сгорания поступают в газоотвод. Если газовая колонка бездымоходная, нет необходимости подключать ее к общему дымоходу. Но при отсутствии тяги датчик сразу отключает прибор.

Важной деталью является датчик перегрева. Он не дает колонке перегреться

Установлен датчик температуры на теплообменнике, при нагреве воды до 800 он отключает прибор.

Для обеспечения безопасной работы нужна мембрана. Она отключает прибор, когда кран с водой закрывается.

Некоторые модели имеют дополнительные датчики, клапан для сброса давления.

Удаление накипи из теплообменника

Накипь является очень частой проблемой любого водонагревательного оборудования. Она образуется в результате взаимодействия солей, содержащихся в воде, с высокими температурами. Соответственно, основная ее концентрация приходится на те элементы, которые одновременно контактируют и с нагревом, и с жидкостью. В данном случае, это теплообменник.

Накипь оказывает довольно негативное воздействие на оборудование. Как минимум, она забивает собой трубки, уменьшая их пропускную способность. Из-за этого вода хуже циркулирует, да еще и некачественно нагревается в процессе.

Определить наличие проблемы можно еще до того, как вы разобрали колонку и заглянули внутрь теплообменника. Симптомы могут быть следующими:

• горячая вода из смесителя бежит гораздо хуже, чем холодная,
• газ в водонагревателе гаснет практически сразу после розжига,
• колонка не включается,
• вода стала нагреваться хуже, чем раньше.

К счастью, справиться с накипью можно самостоятельно, причем это не потребует каких-то глобальных затрат. Понадобится только некоторое количество времени, большой таз, шланг, лимонная кислота и теплая вода. На всякий случай запаситесь также тряпкой — в процессе на пол может пролиться немного жидкости.

1. Приготовьте раствор для чистки. Для этого 100 гр лимонной кислоты нужно развести в 1 л теплой воды. Если накипи очень много, то лучше использовать более радикальные средства. В магазинах бытовой химии продаются различные химические составы, предназначенные именно для удаления таких отложений. Конечно, это обойдется дороже, чем лимонная кислота, но и действует такое средство эффективнее. Если оба варианта вам по какой-то причине не подходят, можете попробовать не слишком концентрированный раствор уксуса — использовать для него следует столовую разновидность, а не эссенцию. В крайнем случае, может сойти за очистительное средство газировка типа Кока-Колы или Спрайта. В них содержится ортофосфорная кислота, которая и играет роль растворителя. Но данный метод используйте на свой страх и риск, так как он, мягко говоря, не относится к рекомендуемым.
2. Поместите теплообменник в большой таз. В трубки залейте подготовленный раствор так, чтобы полностью их заполнить. Чтобы было удобнее, воспользуйтесь резиновой грушей от клизмы или чем-нибудь подобным.
3. Если вы применили для чистки уксусный или лимонный раствор, то теплообменник должен полежать в залитом состоянии 15 минут. Если же вы воспользовались магазинной химией, то время замачивания указано на упаковке.
4. После того как замачивание подействовало, необходимо слить раствор и промыть теплообменник. Для этого вам понадобится шланг. Один его конец опустите в ближайшую раковину, а второй прикрепите к теплообменнику, который нужно подсоединить к трубе подачи холодной воды. Затем откройте на ней запорный вентиль. Поток воды вымоет весь раствор, сливаясь по шлангу в раковину. Промывку делайте подольше, чтобы весь агрессивный состав точно ушел со стенок теплообменника. В противном случае, воздействие веществ продолжится, что может привести к порче металла.

После промывки проведите визуальный осмотр трубок теплообменника. Если стенки чистые — прекрасно, можно собирать колонку в изначальное состояние. Если же в трубках осталось какое-то количество накипи, то повторите процедуру с самого начала.

Как устроена газовая колонка

• «Сердцем» водонагревателя называют теплообменник. Его составляющие – полые медные трубки. В теплообменник поступает холодная вода, после чего нагревается за счёт горелки.
• Независимо от модели и стоимости, все колонки производителя «Вектор» оборудованы функцией электророзжига. Это добавляет надёжности системе безопасности, по причине отсутствия запальника с постоянно горящим пламенем.
• После того, как кран был открыт, в ход идёт водогазовый узел. Устройство состоит из трёх частей: водяного и газового узлов и переходника между ними. Клапан работает только после появления достаточного напора воды. Регулятор отвечает за контроль и подачу газа.
• Ещё одна часть водонагревателя – горелка. Сначала горелка сжигает смесь воздуха, а затем направляет её в следующий элемент — камеру сгорания.
• Из камеры сгорания все лишние продукты выводятся через стальной газоотвод. Внутри него находится датчик, который отключает технику, если отсутствует достаточная тяга. Под влиянием температуры термореле нагревается и размыкается, после чего горелка прекращается работу.
• Чтобы защитить устройство от перегрева, в теплообменнике предусмотрен датчик, который расположен в том месте, где измеряется максимальная температура воды. После того, как вода нагревается до 80 градусов, подача газа прекращается.
• Последний элемент – предохранитель, который отвечает за регулировку давления.
