Устройство коаксиального дымохода и нормативы на его установку

Установку дымохода можно рассмотреть на примере двухконтурной конструкции

Проводится установка дымоходов для газового котла по направлению конструкции снизу вверх, то есть от отопительных объектов помещения в сторону дымохода. При такой установке внутренняя труба надевается на предшествующую, а наружная труба вставляется на предыдущую.

Все трубы скрепляются друг с другом хомутами, а по всей линии прокладки, через каждые 1,5–2 метра, устанавливают кронштейны для закрепления трубы на стену или другой элемент строения. Хомут — это особый элемент крепления, с помощью которого не только соединяются детали между собой, но и происходит обеспечение герметичности стыков.

Проложенные участки конструкции в горизонтальном направлении до 1 метра не должны соприкасаться с элементами, которые проходят недалеко от коммуникаций. Рабочие каналы дымохода размещаются вдоль стен зданий.

Обязательно через каждые 2 метра дымохода устанавливают кронштейн на стену, а тройник прикрепляется с помощью опорного кронштейна. Если необходимо крепить канал на деревянную стену, то трубу обкладывают негорючим материалом, к примеру, асбестом.

При креплении на бетонную или кирпичную стену, применяют специальные фартуки. Затем через стену выводим конец горизонтальной трубы и там монтируем тройник, необходимый для вертикальной трубы. Устанавливать кронштейны на стену необходимо через 2,5 м.

Следующим шагом является крепление, подъем вертикальной трубы и ее вывод через крышу. Трубу обычно собирают на земле и подготавливают крепление для кронштейнов. Полностью собранная объемная труба тяжело устанавливается на колено.

Для упрощения используют шарнир, который изготавливается при сварке кусков листового железа или обрезки штыря. Обычно вертикальная труба всовывается в трубу тройника и скрепляется трубным хомутом. Крепление шарнира к колену происходит аналогично.

После поднятия трубы в вертикальном положении места соединения труб необходимо скрепить болтами, где это возможно. Затем следует открутить гайки болтов, на которые был скреплен шарнир. Затем срезаем либо выбиваем сами болты.

Выбрав шарнир, прикрепляем оставшиеся болты в соединении. После этого натягиваем оставшиеся кронштейны. Регулировку натяжения производим вначале вручную, затем закрепляем трос и регулируем винтами.

Необходимые расстояния, которые следует соблюдать при расположении дымохода снаружи

Завершается установка проверкой дымоходной тяги. Для этого подносят к камину или печи горящий листок бумаги. Тяга присутствует в случае отклонения пламени в сторону дымохода.

В приведенном рисунке отмечены расстояния, которые необходимо соблюдать в различных вариантах расположения дымохода снаружи:

при установке на плоской крыше расстояние не должно быть меньше 500 мм;
в случае удаления трубы от конька кровли на расстояние, которое меньше 1.5 метра, высота трубы должна составлять не меньше 500 мм по отношению к коньку;
если установка выхода дымохода расположена на расстоянии более 3 метров от кровельного конька, то высота не должна быть больше предполагаемой прямой.

Установка зависит от типа направлений канала, необходимого для сгорания топлива. Во внутренней части помещения различают несколько типов направлений дымоходного канала:

Опорный кронштейн для дымохода

направление с поворотом в 90 или 45 градусов;
вертикальное направление;
горизонтальное направление;
направление с уклоном (под углом).

Устанавливать опорные кронштейны для закрепления тройников необходимо через каждые 2 метра дымового канала, необходимо предусмотреть дополнительное крепление на стену. Ни в коем случае при установке дымохода не следует создавать горизонтальные участки выше 1 метра.

При установке дымоходов учитывайте:

расстояние от металлических и железобетонных балок до внутренней поверхности стенок дымохода, которое не должно превышать 130 мм;
расстояние до многих легко воспламеняющихся конструкций — не меньше 380 мм;
разделки для негорючих металлов делаются для прохождения дымовых каналов через перекрытия на крышу или через стену;
расстояние от сгораемых конструкций до неизолированного металлического дымохода должно быть не меньше 1 метра.

Подключение дымохода газового котла выполняется на основе строительных норм и инструкции производителя. Дымоход требует очистки до четырех раз за год (см. Как прочистить дымоход).

Чтобы оптимально рассчитать высоту дымохода, необходимо учесть тип крыши и высоту здания:

возвышение дымоходной трубы должно составлять не менее 1 метра при установке на плоской крыше и не меньше 0,5 метра над неплоской;
расположение дымохода на крыше необходимо производить на расстоянии 1,5 метра от конька;
высота идеального дымохода имеет высоту не меньше 5 метров.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

на расстоянии не меньше 2 метров от уровня поверхности земли;
минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

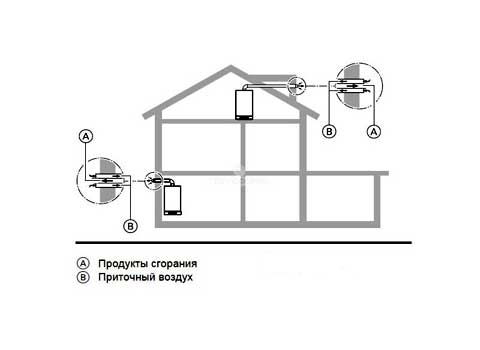

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

Наружное и внутреннее расположение дымохода. Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха. Утепление дымохода – обязательное действие для северных регионов
Коллективные и индивидуальные системы дымоотвода. Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
Горизонтальное и вертикальное размещение. Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной

быстрый монтаж;
подходит для любого типа отопительного устройства;
хорошие показатели тяги при соблюдении всех правил установки;
возможность использования в многоэтажных домах;

Недостатки:

при монтаже требуется дополнительное согласование с Санэпиднадзором; Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.
неправильный монтаж может привести к обледенению оголовка и снижению тяги

Заледенение оголовка – следствие неправильной организации дымоотвода

Технология монтажа коаксиального дымохода

Процесс установки наружного и внутреннего коаксиального дымохода имеет отличия. Рассмотрим оба варианта.

Установка внутренней системы

Прежде всего проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем приступаем к подготовке отверстия в стене, через которое дымоотводный канал будет выходить на улицу. Его диаметр должен точно соответствовать размерам коаксиальной трубы. После выполнения отверстия можно приступать к монтажу конструкции. Его начинают с выходного патрубка котла, к которому крепят соответствующий элемент дымохода.

Получившееся соединение фиксируют хомутом и закрепляют с двух сторон болтами. Далее последовательно собирают всю конструкцию. Каждый элемент вставляется на место и закрепляется при помощи специальных хомутов, чтобы придать системе дополнительную надежность. Поверх креплений устанавливаются декоративные накладки, так сохраняется привлекательный вид конструкции.

Дымоход выводится через стену на улицу. При необходимости на выходную трубу устанавливается дефлектор или дополнительная защита от ветра. Участок прохода в стене заделывается. При этом соблюдаются требования противопожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и накрываются фартуком.

Наружный дымоход коаксиального типа вертикальной ориентации. Такие системы достаточно просты в монтаже

Монтаж наружной конструкции

Перед его началом определяют место выхода коаксиального дымохода и намечают его расположение на стене здания. Затем выполняется отверстие в стене с диаметром соответствующим сечению дымоотводящего канала. Далее проводятся все внутренние работы. Начинают с соединения трубы с отопительным прибором. Для этого используется одноконтурное колено и двухконтурный тройник.

Последний нужен для закрепления конструкции в вертикальном положении. Получившаяся конструкция закрепляется на поверхности стены специальными кронштейнами. Далее все работы проводятся аналогично описанному выше способу. Участок выхода дымохода заделывается и продолжается сборка трубы до нужной высоты. Конструкция закрепляется к стене хомутами. Для соединения двухконтурных труб используются переходные узлы.

Нормативы монтажа

Монтаж дымоходов производится согласно следующим требованиям:

Системы газоснабжения агрегатов тепловых, которые применяют природный газ в качестве топлива, требуется проектировать в соответствии с нормативными документами, требования к этим установкам сформулированы в СНиП 2.04.08–87
и «Правил безопасности в газовом хозяйстве».
Давление природного газа при подаче должно быть равным до 0,003 МПа (0,03 кгс/см²)
Ввод газопровода осуществляется непосредственно в помещение, где находятся тепловые агрегаты.
Отведение дымоходных газов регламентируется согласно предписаниям СНиП 2.04.05–91.
Допускается удаление дымовых газов от теплогенераторов, которые оборудованы вмонтированной установкой принудительного удаления газов, через наружную стену здания.

Перед началом работ

Прежде чем начать монтаж коаксиального дымохода своими руками, необходимо изучить требования и выполнить следующие операции:

Подберите нужное сечение дымохода
. Это можно определить по паспорту, который идет в комплекте с дымоходом.
Если инструкция производителя не указывает длину дымохода, то ориентироваться нужно на стандартные требования: длина должна быть не меньше 5-ти метров.
Длина горизонтальных участков должна быть не больше 1-го метра.
Сделайте чертеж того, что хотите монтировать. и определите нужное количество крепежа и хомутов для стыков.
Если собирается вертикальный коаксиальный дымоход, высота дымохода должна быть выше конька крыши.
При выводе трубы через стену, минимальное расстояние от двери и окна должно составлять 0,5 метра, расстояние от поверхности земли – минимум 2 метра. Кроме того, обязательно выполняется уклон трубы для слива конденсата, минимальный уклон – 3 градуса.

Виды коаксиальных дымоходов

В зависимости от способа прокладки дымовой трубы дымоходы коаксиального типа подразделяются на два вида:

Вертикальный — дымоход располагается строго в вертикальном положении. Газы и продукты горения поднимаются от топливной камеры и выбрасываются в атмосферу выше уровня конька. В основном вертикальные конструкции используются в жилых домах и обеспечивают хороший уровень естественной тяги.
Горизонтальный — основной канал дымохода представлен конструкцией, расположенной в горизонтальном положении, которая выводится через несущую стену. В этом случае дымовые газы выходят наружу в непосредственной близости от отопительного оборудования. Чаще используется в частных домах, где устанавливаются системы отопления закрытого типа.

Вертикально ориентированный коаксиальный дымоход, несмотря на некоторые преимущества, является более дорогой и сложной в монтаже системой. Общая протяжённость дымоотводного канала обычно превышает 5 метров, что значительно усложняет процесс монтажа и фиксации конструкции.

Для изготовления дымохода коаксиального типа применяются различные марки стали и пластика. В соответствии с этим можно выделить несколько видов дымоходов:

оцинкованные — наиболее доступный вариант дымохода коаксиального типа. Средний срок службы изделия не превышает 5–7 лет, после чего конструкция частично ржавеет или повреждается. Стоимость изделия зависит от производителя и технических параметров, но редко превышает 2–2,5 тыс. руб.;
из пластика и алюминия — комбинированный вариант для частного использования. Внутренний канал дымохода изготавливается из алюминия толщиной до 2 мм. Внешняя труба — из высокопрочного термостойкого полипропилена. Такие дымоходы применяются только в частном секторе для совместной работы с котлами малой и средней мощности;
нержавеющие — более надёжные и долговечные дымоходы, чем оцинкованные. Они рассчитаны на 10–12 лет использования. По стоимости практически аналогичны изделиям из нержавеющей стали. В промышленности и коллективных системах дымоотвода не используются, так как «нержавейка» не выдерживает высокой концентрации химических веществ;
из высоколегированной стали — самый прочный и долговечный вариант коаксиального дымохода. Высоколегированная сталь не боится воздействия высоких температур и химических веществ, содержащихся в дымовых газах. Средний срок эксплуатации — не менее 15 лет.

В линейке некоторых производителей (Electrolux, Viessmann, Schiedel) присутствуют модели коаксиальных дымоходов с дополнительным теплоизоляционным слоем. Это классическая конструкция с двумя каналами, которая находится в ещё одной трубе. Пустоты между крайними трубами заполнены негорючим теплоизоляционным материалом, предотвращающим промерзание и закупорку воздушного канала.

Какие существуют нормы монтажа дымоходов

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

Варианты монтажа коаксиальных дымоходов

Системы для удаления дыма коаксиального типа для котла достаточно безопасны в применении при условии правильного монтажа. Длина горизонтальных элементов дымохода должна быть больше 1 метра, а сама труба свыше 5 метров. Высота самого устройства на выходе устанавливается ниже конька кровли. Размер труб рассчитывается так, чтобы в стенном проеме не было стыков.

Установка дымоотводов выполняется двумя способами – наружным и внутренним. Каждый вариант имеет свои особенности монтажа.

Установка наружного устройства

Такой способ используется для готовых зданий с еще не проведенным отоплением. Изначально делаются разметка расположения дымоотвода на стене помещения. Сам монтаж устройства достаточно простой:

делается отверстие в стене для вывода патрубка;
участки с невысокой теплоустойчивостью изолируют базальтовым утеплителем;
в подготовленный проем вводится труба;
с помощью одноконтурного отвода дымоходной трубы 90 градусов и двухконтурного тройника производится подключение устройства к отопительному агрегату;
колено используется в качестве соединительного элемента, а тройник со съемным скатом для вертикальной фиксации конструкции;
подсоединенная система крепится к стене кронштейнами.

Наружная установка коаксиального дымохода для котла

После этого выполняется сборка всей конструкции. Все детали скрепляются хомутами. Участок проема для вывода дымохода заделывается, а труба защищается специальным кожухом. Стыки проема закрываются фартуком.

Монтаж внутреннего дымоотвода

Перед установкой отводящей продуты сгорания топлива системы, проверяется совместимость диаметров выходного патрубка отопительного агрегата и дымоотвода. Размер трубки на выходке котла должен быть не больше чем объем выводящей газы трубы.

Монтаж проводится с такой последовательностью:

К специальному патрубку для дымоотвода на котле крепится соединительное колено и тройник. Для двухконтурных агрегатов еще устанавливается переходной узел. Все стыки фиксируются с помощью хомутов.
В стене проделывается проем для вывода дымоходной трубы наружу.
Если дымоходный патрубок находится на котле сбоку, то после установки переходных элементов собирается горизонтальная дымоотводная конструкция. При этом отверстие для вывода на улицу трубы располагают от креплений к отопительному прибору на расстоянии 1,5 метра.
Чтобы конденсат произвольно стекал вниз по каналу в специальный сборник, наружную трубу закрепляют под небольшим уклоном.
Верхнее расположение на котле выходного патрубка намного облегчает установку дымоотводной конструкции. Вертикальная сборка осуществляется при помощи специальных кронштейнов. На выходе из крыши дымохода оставляется воздушная прослойка и укладывается материал с негорючими свойствами. Стыки покрываются фартуком.

После сборки конструкции тщательно проверяется плотность всех стыков.
