Общие сведения о насосах «Гном»
Насосы «Гном» для перекачки чистой и грязной воды очень часто используются дачниками и владельцами загородных домов. Это надёжные и долговечные электронасосы, не требующие сложного и дорогостоящего обслуживания.
Под этой маркой выпускаются центробежные погружные насосы, обладающие различными техническими характеристиками:
- производительность от 7 до 200 м3/час;
- номинальный напор от 7 до 50 м;
- мощность электродвигателя от 0,6 до 21 кВт.
В быту наиболее часто используют модели «Мини Гном», «Гном 16-16Т», «Гном 10-10Т» и «Гном 20-25», поэтому далее будем вести речь именно об этих бытовых электронасосах. Эти модели отличаются небольшими размерами, а их масса составляет от 10 до 32 кг.
Большинство насосов «Гном» оснащены поплавковыми выключателями с устройствами, выполняющими функции датчика уровня воды — насос автоматически отключается при снижении уровня
Переносные центробежные насосы «Гном» имеют моноблочную конструкцию и используются для перекачки чистой и грязной воды, имеющей плотность до 1100 кг/м3 и содержащей твердые механические частицы размером до 5мм в количестве, не превышающим 10%. Максимальная плотность твёрдых частиц — 2500 кг/м3.
Насосы используются для подачи воды из открытых водоёмов, скважин, колодцев. Применяются для осушения котлованов и траншей, для полива с/х культур, откачки грунтовых вод из затопленных помещений. Температура перекачиваемой воды для обычных моделей — до 35º С, моделей «Т» — до 60º С.
Электродвигатель насоса «Гном» оснащён термопредохранителем, который отключает агрегат при возникновении перегрева, возобновить работу насоса можно только после его полного остывания
Центробежные погружные насосы «Гном» имеют несложную конструкцию и состоят из следующих основных частей:
- Электродвигатель, который включает в себя статор, подшипниковый щит и ротор.
- Насосный узел, с рабочим колесом, расположенным на валу ротора, с заборной сеткой и отводом.
- Система уплотнений для защиты от попадания воды.
- Корпус из металла, чугуна или пластика.
- Кабель для электропитания.
Охлаждение электродвигателя осуществляется за счёт внешней среды и масла, которое находится в специальной масляной камере электродвигателя. Масло также выполняет функцию смазывания трущихся деталей. Скорость вращения ротора и рабочего колеса составляет 3000 оборотов в минуту. При вращении образуется центробежная сила, которая выталкивает воду через напорный патрубок.
Вода поступает внутрь насоса через сетку-фильтр, которая задерживает крупные частицы. Затем вода по каналам перемещается в отвод, из которого поступает в отводный патрубок. Запуск электронасоса осуществляется пусковым аппаратом, который соединен со шнуром питания. Электронасосы «Гном» имеют конденсатор и автомат-выключатель, защищающий электромотор от перегрузки.
Насосы «Гном» относятся к погружному типу, поэтому их запуск производится только после полного погружения в воду. Исключение — электронасосы «Гном» с «охлаждающей рубашкой». Большинство электронасосов снабжены поплавковым выключателем, который крепится на рукоятке агрегата и обеспечивает минимальную высоту всасывания 15 см.
Электронасоса марки Гном выпускаются для откачки загрязненной воды из котлованов, подвалов, колодцев и т.д. В линейке оборудования следует подобрать вариант, предназначенный для транспортировки воды с конкретным содержанием включений
Распространенной причиной, по которой насос не включается, является повреждение кабеля. Целостность его изоляции следует проверять каждый раз перед погружение и после извлечения агрегата
При перекачивании жидкости с минерализацией выше, чем допускается производителем машины, возможно попадание песка в крыльчатку и образование твердых наростов, из-за которых насосная часть перестает работать
Дважды в месяц и через каждые 200 часов работы отработанное масло, залитое в масляную камеру, следует менять. При обнаружении в нем воды агрегат надо сразу отнести в мастерскую
Если насос не качает или поставляет слишком мало воды, надо прочистить проточную часть. После работы в грязной среде агрегат надо запустить для прокачки чистой воды на некоторое время
Для автоматизации циклов включения и выключения перекачивающего жидкость агрегата желательно использовать блок автоматики, который заодно предотвращает перегрев насоса
За техническим состояние поплавкового выключателя, если им оснащен агрегат, необходимо регулярно следить. Если он не сработает, возникает вероятность перегорания мотора
Насосные агрегаты с логотипом Гном подбирают с запасом по объему перекачиваемой воды (первая цифра) и по высоте напора (вторая цифра). Запас должен быть около 10 %
Производители насосов Гном
Выпуск агрегатов под этим брендов организован на целом ряде отечественных предприятий. При этом следует отметить тот факт, что, несмотря на одинаковое устройство насоса Гном у различных производителей, они существенно отличаются по своим эксплуатационным характеристикам. Особенно это наглядно видно на примере продукции двух заводов — Одинцовского и МНС №1.
Насосы Одинцовского завода
Продукция этого производителя традиционно отличается высоким качеством. Данные насосы обладают значительным рабочим ресурсом, они практически не выходят из строя (при соблюдении условий эксплуатации).

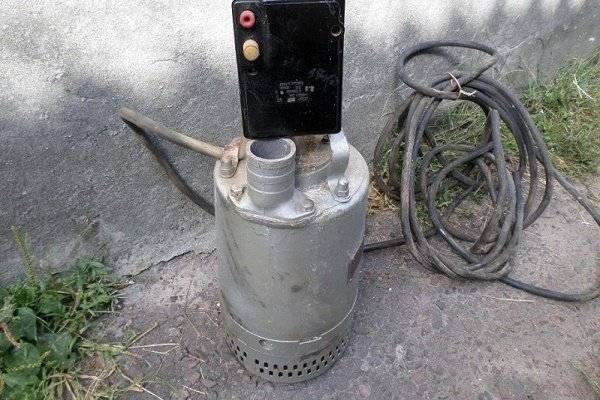

Насос Гном Одинцовского завода
К их преимуществам относят следующие характеристики:
- Высокое качество сборки. На предприятии действует жесткая система контроля качества на всех этапах производства.
- Применение только оригинальных комплектующих.
- Выпуск модификации с охлаждающей рубашкой, которая позволяет эксплуатировать насос в полупогружном режиме. Такие агрегаты отличаются значительной долговечностью.
По мнению большинства потребителей, насос Гном Одинцовского насоса считается одним из самых надежных агрегатов в своем классе. Но следует знать о том, что высокое качество стоит недешево. Приобретение такого насоса потребует значительных затрат, да и стоимость запасных частей достаточно высока. Приобретать такой насос целесообразно для длительной перспективы его эксплуатации в нормальных условиях, в этом случае благодаря своей надежности агрегат окупается полностью.
Кроме того, основная часть производства направлена на производство промышленных установок, выпуск бытовых модификаций незначителен.
Продукция завода МНС №1

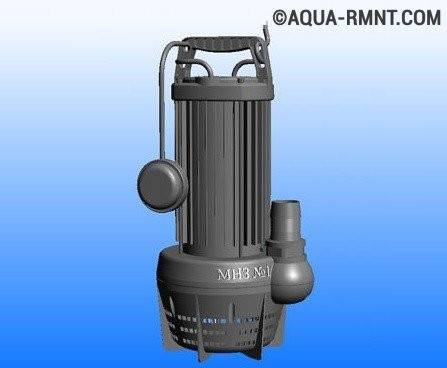

Водяной насос Гном МНС №1
Водяной насос Гном МНС №1 отличается более демократичной стоимостью и низкой ценой на комплектующие и запасные части. Агрегаты данного производителя успешно применяются для откачки сильно загрязненных жидкостей, даже выход насоса из строя не является проблемой, он отличается хорошей ремонтопригодностью.
К сожалению, высокая надежность не входит в перечень преимуществ данного насоса. Бюджетная стоимость основана на применении недорогих комплектующих, поэтому насосы этого производителя достаточно часто ломаются. На заводе осуществляется выпуск только модификаций без охлаждающей рубашки, поэтому эти насосы могут использоваться только в качестве погружного насоса, охлаждение электрической части осуществляется за счет окружающей воды.
Еще одно слабое место агрегата — пластиковые детали из достаточно хрупких полимеров. Рукоятку для переноски и нижний кожух можно поломать даже при неаккуратном ударе о любые поверхности. Применение стягивающих шпилек может привести к перекосу верхней крышки или подшипников при непрофессиональной сборке, очень часто это является причиной заклинивания и ротора и выхода его из строя. В целом насосы от МНС №1 относятся к бюджетному классу, и этим все сказано.
Какую из этих модификаций выбрать, решать вам. Но можно быть уверенным в том, что агрегаты данного бренда с легкостью справятся с перекачкой жидкостей с любой степенью загрязнения. Жалеть о покупке не придется.
Какой «Гномик» лучше выбрать?
Большой ассортимент насосов марки Gnome часто ставит рядового потребителя в недоумение, какой насос выбрать?
Чтобы правильно выбрать электронасос, необходимо учитывать два основных фактора:
- Характеристики. Наиболее важные параметры – производительность и напор.
- Условия эксплуатации. Необходимо оценить жидкость: фоновую температуру перекачиваемой среды, процент и размер механических частиц, значения pH и другие условия.
На сегодняшний день наиболее популярными насосами Gnome являются следующие модели: Mini Gnome 7-7, 10-10, 16-16 и 20-25. Первый насос приобретают дачники для полива небольших участков.
Второй и третий электронасосы имеют универсальные характеристики и могут использоваться как для полива участка и водоснабжения небольшого дома с 1-3 водоканалами, так и для осушения подвалов, котлованов и траншей в частной застройке.
Насосы Gnome с охлаждающей рубашкой используются там, где технически невозможно погрузить агрегат в воду
Насос «Гном 20-25» – более мощный агрегат, который редко используется в частных домах, но если вы решили приобрести именно этот насос, обратите внимание на модификацию в «рубашке охлаждения». Большинство специалистов рекомендуют приобретать насосы, оснащенные датчиком уровня
Если вы планируете использовать «Гнома» для обеспечения чистой водой из колодца, обязательно обратите внимание на его габаритные размеры перед покупкой. Помните, что насос устанавливается строго вертикально, поэтому его нельзя использовать для колодцев с небольшим зарядом
Вы также можете найти полезную нашу другую статью, в которой рассказывается, как вытащить забитый насос из колодца.
Сравнительные характеристики наиболее популярных насосов марки «Гном», используемых частными потребителями, где H – напор, создаваемый насосом, Q – производительность оборудования
2 Виды и их отличия, область применения
Все доступные на сегодняшний день погружные насосы Гном и все их разновидности, имеют примерно одинаковую конструкцию. Для того чтобы знать, на что можно рассчитывать, и справится ли с планируемыми объемами работы погружной дренажный насос Гном необходимо рассмотреть все представленные на сегодняшний день его исполнения и их классифицирующие признаки.
Прежде всего, необходимо отметить то, что наличие двух чисел возле названия насоса, к примеру, погружной насос гном 16 16, обозначает: производительность системы (в кубометрах/час), а второе число говорит о его максимальном его напоре (возможности поднять воду на определенную высоту.).
Виды насосов марки Гном
То есть, для вышеуказанного насоса максимальная подача воды 16 метров кубических в час, и максимальный напор тоже 16 метров. В зависимости от задач, которые будут, выполнятся, вы можете выбрать среди таких видов погружных насосов Гном: 6 10; 10 10; 16 16; 25 20; 40 25; 53 10.
Первые три из представленных видов имеют более широкую распространенность, так как оптимально вписываются под стандартные условия эксплуатации небольшого предприятия, когда как три последние погружные насосы Гном, имеют электродвигатель повышенной мощности, что позволит применить их при больших и постоянных объемах откачиваемой жидкости.
Так для каких конкретно целей может применяться насос дренажный гном?
- Откачка излишней жидкости из строительных траншей, и ям котлованного типа.
- Организация поливных работ, практически на любую площадь земли.
- Дренаж при мелиоративной работе.
- Выкачка стоков, которые попали в колодцы подземных коммуникаций.
- Избавление от воды с подвалов строений.
Преимуществом такого насоса является возможность работы в широком температурном диапазоне от 0 до 95 градусов Цельсия. Так же, дренажный насос Гном выручит вас при необходимости перекачивания жидкостей содержащих в своем составе частицы горюче смазочных материалов, так как имеет взрывозащиту, для таких ситуаций.
style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>
Для того чтобы правильно подобрать дренажный насос гном, необходимо учитывать все нюансы. Производитель насосов Гном делает нам достаточно неплохой ассортимент предложений для выбора агрегата, который подойдет именно для нашего производства/объекта.
Устройство насоса Гном
Для того чтобы ваш выбор был взвешен и правильный, внимательно и не спеша продумайте все технические нюансы эксплуатации, и при возможности проконсультируйтесь со специалистом.
Для начала, решите для себя, какой мощности и производительности должен быть насос. Далее, обязательно подумайте о том, нужно ли приобрести насос с высокой термостойкостью, для выполнения ваших задач. Так как в случаи попадания «горячей» воды в обычный насос, поломки не избежать.
Большинство отзывов о насосе Гном положительные. Людям нравится «бронебойность» его корпуса и надежность самого механизма. Одновременно, можно наблюдать негативные комментарии поповоду выхода из строя устройства.
Такое случается (в своем большинстве) от нарушения условий рекомендуемых при эксплуатации конкретного вида насоса. Поэтому, регулярно проверяйте техническое состояние и среду работы погружного насоса.
Основные производители
Российский производитель насоса гном имеет самое широкое распространение на рынке СНГ, среди которых: Валдайский насосный завод, Московский насосный завод, Ливгидромаш, Евромаш, Агроводком и другие. Выбор производителя остается лишь за вами.
Нашим советом станет анализ всего рынка перед покупкой: цен, предложений, наличных моделей. А так же учитывать нужно то, что в начале сезона цена на насос несколько поднимается. Поэтому делайте свой выбор с умом.
Разновидности
Ассортимент насосов Гном у различных производителей насчитывает около десятка моделей. Маркировка агрегата имеет такой вид «Гном 10-10». Первое число обозначает производительность, измеряемую в кубометрах в час, второе число – напор жидкости.
Условно все дренажные насосы серии ГНОМ можно разделить на три вида:
- Традиционные грязевые насосы.
- Взрывозащищённые.
- Высоконапорные.
Традиционные грязевые насосы
Это самая востребованная и многочисленна серия. В нее входит около ста модификаций дренажных насосов Гном.с различными техническими характеристиками и особенностями эксплуатации. Перечислим самые популярные из них:
- Насос ГНОМ с обозначением 6-10 – это агрегат с производительностью 6 м³/ч и предельным напором жидкости 10 м. Мощность — 0,6 кВт.
- ГНОМ с маркировкой 10-10. Производительность этого дренажного насосного оборудования составляет 10 м³/ч, допустимый напор – 10 м. В продаже есть модели с мощностью 0,75 и 1,1 кВт. Также выпускается две разновидности этого агрегата для сетей на 220 В и 380 В. Данная модель имеет модификацию для перекачивания горячих жидкостей с маркировкой Тр.
- Электронасос модификации Гном с обозначением 16-16 – модель с напором 16 м и производительностью 16 м³/ч. Выпускается три вариации этого агрегата мощностью 1,1; 1,5 и 2,2 кВт.
- Погружное насосное оборудование Гном с маркировкой 25-20 создаёт напор воды 20 м и имеет производительность 25 м³/ч. Агрегат выпускается в трёх разных мощностях 2,2; 3 и 4 кВт. В этой серии можно купить модель, перекачивающую горячие жидкости.
Также к категории грязевых насосов стоит отнести модели с маркировкой от 40-25 до 600-10. Некоторые из этих модификаций комплектуются станциями управления. Цены на такие приборы в 1,5 раза выше, чем на обычные грязевые.
Взрывозащищённые
Это не такая обширная серия. Она насчитывает не более 10 модификаций насосов Гном. Для бытовых нужд этот агрегат конечно не понадобится, а вот для промышленных и производственных предприятий он просто незаменим. Чтобы отличить взрывозащищённые модели от обычных, стоит взглянуть на маркировку. Она должна содержать буквы Еx.
В модельный ряд этой серии входят некоторые из вышеперечисленных моделей только в защищённом герметичном корпусе и с повышенной мощностью. Некоторые даже могут работать в горячей среде. Затраты на покупку таких моделей в сравнении с традиционными возрастают в несколько раз. Потому и приобретать такой насос стоит только только для использования во взрывоопасных помещениях.
Область применения и конструкция
Дословно для аббревиатуры Гном придумана расшифровка: грязевой насос одноступенчатый моноблочный. Погружной дренажный насос Гном предназначен для откачки жидкости, которая не является взрывоопасной. Температуру жидкости устанавливает производитель в 35ºС.
Для работы с жидкостью температурой 60ºС выпускаются погружные насосы, у которых специальное исполнение Тр. Разработано несколько моделей, которые применяются для откачки загрязненной жидкости после нефтепродуктов. Насосы Гном рассчитаны на работу с жидкостью, в которой наличие твердых тел в примесях составляет не более 10%, а размер этих тел не более 5 мм.
К главным областям применения Гномов относятся:
- откачка талых, подземных, паводковых вод с котлованов, подвалов, гаражных ям;
- для осуществления осушения или орошения сельхозугодий;
- для выполнения различных задач на промышленных предприятиях;
- используются как главным, так и дополнительным оборудованием на очистных сооружениях;
- для канализации.
Наличие широкого выбора продукции электронасосов Гном дает возможность без труда подобрать потребителю необходимое оборудование. Для облегчения выбора модельный ряд был разделен на категории:
- Бытовые. Для откачивания жидкости в частных хозяйствах.
- Мощные. Нашли применение в строительстве, промышленности и коммунальном хозяйстве.
- Взрывозащищенные. Применяются на химических производствах, в нефтяной промышленности и энергетике. Такая продукция имеет высокую цену.
- Самоохлаждаемые. Благодаря наличию охлаждающей рубашке выполняется естественное охлаждение.
В качестве материала для корпуса насоса используют следующие материалы:
В основном, кожух и рабочие колеса двигателя изготавливаются и чугуна. Такое насосное оборудование производитель выпускает с двумя типами двигателя, которые позволяют подключать его к однофазной (220 В) или трехфазной сети (380 В). Саму установку можно разделить на двигательную и насосную части.
В верхней части насосного устройства расположен асинхронный двигатель, герметичного и вертикального исполнения с коротко замкнутым ротором. На роторный вал надеты подшипники качения. За счет движения жидкости через насос, происходит его естественное охлаждение. При перегреве до максимальной температуры, срабатывает автоматическая защита отключения системы. Для этого в статор были встроены температурные предохранители.
Основные виды
По области применения и техническим характеристикам «Гномы» делятся на три основные группы:
Бытовые, предназначенные для грязной воды, обладающие средней мощностью и производительностью. Специалисты часто называют такие насосы обыкновенными. Основное назначение оборудования – бытовые дренажные работы. Модели отличаются в основном производительностью – от 10 до 25 кубометров в час, и мощностью (энергопотреблением) – от 600 Вт до 4 кВт.
Взрывозащитные, промышленного образца – достаточно немногочисленная линейка, модели которой выполнены в особом защитном корпусе. Эти профессиональные модели отмечены маркировкой EX и чаще всего используются в промышленном производстве. Цена у них соответствующая – от 45 000 рублей.
Высоконапорные – ещё один вид промышленных насосов с внушительными показателями производительности – до 50 кубометров в час, и мощности – до 45 кВт. Цена одного такого насоса варьируется в пределах 250 000 рублей.

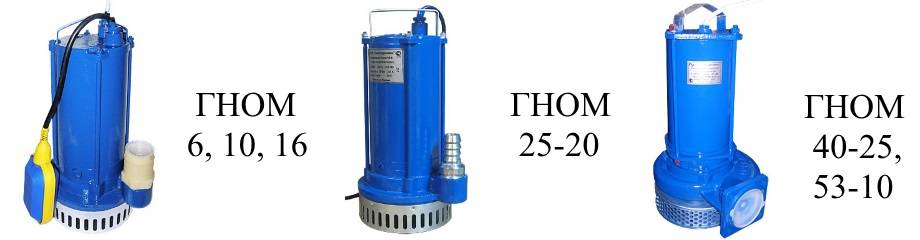

Погружные дренажные ГНОМ, GNOM-M
Скачать прайс лист
| Марка насоса | кВт | А | Цена | Ø шланга | |
| ГНОМ 10-10 (220) (ЛГМ) | 1,1 | 8 | 11 200 | 50 | |
| ГНОМ 10-10Д (220) (ЛГМ) | 1,1 | 8 | 12 400 | поплавок | 50 |
| ГНОМ 10-10 (ЛГМ) | 0,75 | 2 | 10 500 | 50 | |
| ГНОМ 10-10Тр (ЛГМ) | 1,1 | 2 | 10 800 | 60ºС | 50 |
| ГНОМ 10-10 Ex (ЛГМ) | 1,1 | 2,8 | 66 600 | взрывоз. исп. | 50 |
| 4ГНОМ 10-10 (МНЗ) | 0,85 | 2,5 | 9 500 | 51 | |
| 2ГНОМ 10-10Т (МНЗ) | 1,1 | 2,5 | 18 900 | руб.охл 60ºС | 51 |
| ГНОМ 16-16 (220) (ЛГМ) | 2,2 | 11 | 13 500 | 50 | |
| ГНОМ 16-16Д (220) (ЛГМ) | 2,2 | 11 | 14 200 | поплавок | 50 |
| ГНОМ 16-16 (ЛГМ) | 2,2 | 3,5 | 11 500 | 50 | |
| ГНОМ 16-16Тр (ЛГМ) | 2,2 | 3,5 | 11 800 | 60ºС | 50 |
| ГНОМ 16-16 Ex (ЛГМ) | 2,2 | 3,5 | 66 700 | взрывоз. исп. | 50 |
| 4ГНОМ 16-16Т (МНЗ) | 2,2 | 3,5 | 15 600 | 51 | |
| ГНОМ 25-20 (ЛГМ) | 3 | 6,1 | 18 000 | 77 | |
| ГНОМ 25-20Тр (ЛГМ) | 3 | 6,1 | 18 600 | 60ºС | 77 |
| 4ГНОМ 25-20 (МНЗ) | 3,2 | 5,2 | 19 000 | 77 | |
| ГНОМ 25-20Т (МНЗ) | 4 | 10 | 28 600 | руб.охл 60ºС | 77 |
| ГНОМ 25-20 Ex (ЛГМ) | 3 | 6,6 | 89 500 | взрывоз. исп. | 77 |
| ГНОМ 40-25 (ЛГМ) | 5,5 | 11 | 28 600 | 89 | |
| ГНОМ 40-25Тр(ЛГМ) | 5,5 | 11 | 29 000 | 60ºС | 89 |
| 4ГНОМ 40-25 (МНЗ) | 4 | 11 | 25 000 | 77 | |
| ГНОМ 40-25Т (МНЗ) | 5,5 | 16 | 26 000 | руб.охл 60ºС | 77 |
| 4ГНОМ 53-10 (МНЗ) | 3,2 | 5,8 | 21 700 | 100 | |
| ГНОМ 53-10Т (МНЗ) | 4 | 10 | 29 000 | руб.охл 60ºС | 100 |
| ГНОМ 53-10 (ЛГМ) | 4 | 8,5 | 21 800 | 100 | |
| ГНОМ 50-25 (ЛГМ) | 7,5 | 16 | 33 900 | 100 | |
| 4ГНОМ 50-25 (МНЗ) | 4 | 12,5 | 30 000 | 77 | |
| ГНОМ 50-50 (МНЗ) | 11 | 21 | 48 700 | 100 | |
| ГНОМ 100-25 (ЛГМ) | 11 | 21 | 51 500 | 100 | |
| ГНОМ 100-25 (МНЗ) | 11 | 20 | 46 500 | 100 | |
| ГНОМ 100-25Т (МНЗ) | 11 | 20 | 49 300 | 60ºС | 100 |
| ГНОМ 100-25 (УГП) | 11 | 20 | 44 900 | 100 |
Погружные дренажные насосы типа ГНОМ ориентированы на работу в загрязненной среде. В основном, это откачивание сточных вод, содержащих примеси (не более 10% и до 5 мм размером).
При выборе насоса необходимо определиться в каких условиях ему придется работать и основывать свой выбор именно на этом. Самыми ходовыми для населения являются насосы ГНОМ 10-10 (220В), который с успехом используется на садовых и дачных участках, для орошения территорий и осушения подвалов. Насосы побольше, например ГНОМ 25-20 и, тем более, ГНОМ 53-10 или ГНОМ 100-25, используются уже в профессиональном сегменте — для промышленных, строительных объектов: осушение котлованов, каналов, прудов и проч. От размеров и производительности будет зависеть цена насоса.
Возможны следующие варианты исполнения: обычное (используются в температурной среде до 35°С), исполнение Тр (в среде до 65°С). Для охлаждения электродвигателя насосы могут комплектоваться рубашкой охлаждения (исп.Т). В аварийных режимах используют взрывозащищенный передвижной насос ГНОМ Ех, способный работать в средах с содержанием сырой нефти до 100%.
Производятся насосы ГНОМ однофазные под напряжение 220В и трехфазные под напряжение 380В. Все детали насоса сделаны из металла – никаких хрупких пластмасс.
| Схема подключения электронасоса через автоматический выключатель | Установка электронасоса |
Расшифровку условного обозначение рассмотрим на примере ГНОМ 10-10Д (220) (ЛГМ), где:
- Г – грязевой
- Н – насос
- О – одноступенчатый
- М – моноблочный
- 10 – подача, м3/час;
- 10 – напор, м
- Д – датчик уровня (насос с поплавковым выключателем)
- 220 – напряжение, В (если не указано – по умолчанию идет 380В)
Датчиком уровня жидкости, или поплавком, оснащены однофазные модели: ГНОМ 10-10 и ГНОМ 16-16.
Грязевые насосы на 380В поплавками не оборудованы, но могут быть установлены непосредственно на объекте. Для этого необходимо дополнительно приобрести шкаф управления (ШУ) и датчик уровня. Например, ГК Ливгидромаш предлагает уже готовое решение: станция управления и защиты «HMS Control G», которая включает или выключает насос, получая сигналы от датчика уровня. Каждому насосу предназначена своя станция управления — подбирается по мощности электродвигателя.
Надежность насоса ГНОМ напрямую зависит от условий эксплуатации и уровня подготовки технического персонала. Главное требование для того, чтобы насос работал долго и без поломок: необходимое и достаточное напряжение в сети; уровень перекачивающей жидкости для охлаждения двигателя насоса — так, для серий Д и Тр, вода должна полностью покрывать корпус насоса, а для серий Т (с рубашкой охлаждения) вода может покрывать 1/3 корпуса насоса; так же, недопустимо поднимать и опускать насос за провод напряжения — для этого используют трос, веревку или цепь. Все эти рекомендации по эксплуатации насоса ГНОМ можно прочитать в паспорте на изделие.
Насосы от разных производителей: их достоинства и недостатки
Чаще всего на рынке можно встретить продукцию Одинцовского насосного завода и МНЗ №1. К неоспоримым достоинствам первой группы относят:
- Возможность выбора устройств двух основных модификаций: без рубашки охлаждения или с нею.
- Высокое качество сборки, гарантирующее надежность и исключающее брак.
- Продуманная конструкция.
Главными недостатками, по отзывам покупателей, можно считать высокую стоимость установок, слишком дорогой ремонт и недешевые запасные части для них. Кроме того вследствие неофициальной политики завода-производителя бесплатный гарантийный ремонт практически невозможен. Стоит отметить, что моделей этого изготовителя, предназначенных для бытовых нужд очень мало.
Все, кто пользовался приборами Одинцовского завода, подчеркивают, что это отличные качественные установки, которые следует приобретать тем, кто хочет получить высокую надежность, правда, за приличные деньги.
Всем, кто решится на покупку такого насоса, стоит обратить внимание на модели с охлаждающей рубашкой. Она позволяет устройству работать в полупогруженном состоянии и существенно продляет срок его эксплуатации
Насосы из Одинцова могут выпускаться с охлаждающей рубашкой или без нее
Продукцию завода МНЗ №1 отличает:
- Самая низкая стоимость в сравнении с другими производителями.
- Невысокая стоимость ремонта и запасных частей.
- Возможность откачки сильнозагрязненных вод, таких, как стоки от автомоек, жидкостей с содержанием цемента и т.п.
- Небольшой вес устройства.
Однако покупатели отмечают, что в процессе эксплуатации проявляется ряд существенных недостатков:
- Низкое качество сборки.
- Высокая чувствительность к отклонениям стандарта напряжения в сети, вплоть до выхода из строя электродвигателя и пускового конденсатора.
- Хрупкость пластмассовых деталей: нижнего фильтрующего кожуха и рукоятки для переноски.
- Неудачная конструкция масляной камеры, из-за чего при некачественной сборке возможно протекание масла из камеры в отводящий патрубок установки.
- Сборка на стяжных шпильках иногда приводит к перекосу подшипникового щита или верхней крышки, что может спровоцировать заклинивание ротора электродвигателя.
Насос может работать только в полностью погруженном состоянии, иначе возможен сильный перегрев и выход из строя двигателя.
Самые недорогие из насосов гном — устройства, выпускаемые МНЗ №1
По отзывам водяной насос гном, произведенный на МНЗ №1, отлично справляется со своими функциями в ходе достаточно редких аварийных работ. Кроме того его приобретают для функционирования в тяжелых условиях, когда ради выполнения задачи можно пренебречь сохранностью относительно недорогого механизма. Эти установки отличаются ремонтопригодностью, а дешевизна их запасных частей, исключая двигатель, позволяет им конкурировать с более надежными, но гораздо более дорогими устройствами других заводов.
Менее часто на прилавках встречаются насосы производства «Ливгидромаш» и «Полесьеэлектромаш». Это надежные и качественные модели. Однако их стоимость так же достаточно высока, кроме того при необходимости ремонта могут возникнуть сложности из-за малого количества сервисных центров на территории России. Устройства чаще всего отправляют непосредственно на завод.
Ливненские гномы — качественные и надежные установки
Разнообразие моделей насосов гном позволяет легко подобрать оптимальную. Устройства зарекомендовали себя как почти незаменимый вариант, позволяющий быстро и качественно решить проблему по откачке достаточно большого объема жидкости с самыми разными загрязнениями.
(0 голосов, среднее: 0 из 5)

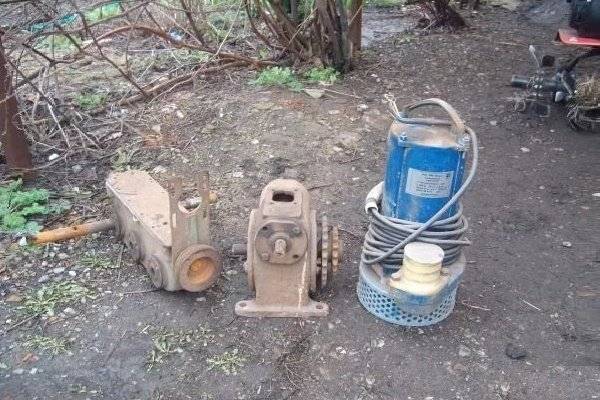

Погружной дренажный насос ГНОМ
Описание насосов типа ГНОМ
Насосы ГНОМ предназначены для откачивания гравийно-глинистых и грунтовых вод из котлованов и траншей, для полива сельскохозяйственных угодий, в промышленном и гражданском строительстве, при эксплуатации гидросооружений, метрополитенов и шахт. Дренажные насосы ГНОМ используются для осушения (дренажа) подвалов зданий, котлованов, траншей, откачивания загрязненных жидкостей и сточных вод температурой до 35°С (обычное исполнение) и температурой до 60°С (исполнение Т). Для откачивания загрязненных вод с примесями сырой нефти до 10% предназначены насосы ГНОМ во взрывозащищенном исполнении Ех. Допускается содержание механических примесей (песок, цемент, глина) массовой концентрацией до 10% с частицами размером до 5 мм.
Исполнение насосов
Вертикальные, погружные; конструкция насосов предусматривает возможность последовательного включения нескольких насосов.
Расшифровка обозначения насосов ГНОМ
Дренажный насос ГНОМ 16-16 Т
ГНОМ – насос одноступенчатый моноблочный для грязной воды 16 – Подача, м 3 /ч 16 – Напор, м Т – высокотемпературное исполнение
Основные технические характеристики насосов
| Марка насоса | Мощность, кВт | Подача, м 3 /ч | Напор, м | Максимальная температура перекачиваемой жидкости, °С | Ду присоединительного патрубка, мм | Габаритные размеры, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| МиниГНОМ | 0,6 | 7 | 7 | 35 | 25 | 170*150*337 | 10 |
| ГНОМ 10-6 (220В) | 0,6 | 10 | 6 | 35 | 50 | 200*160*360 | 15 |
| 4ГНОМ 10-10 | 0,85 | 10 | 10 | 35 | 51 | 150*210*297 | 10,5 |
| ГНОМ 10-10 | 1,1 | 10 | 10 | 35 | 50 | 170*140*337 | 10,5 |
| ГНОМ 10-10 Т | 1,1 | 10 | 10 | 60 | 50 | 270*210*430 | 19,5 |
| ГНОМ 10-10 Е (220В)* | 1,1 | 10 | 10 | 35 | 50 | 268*222*481 | 14 |
| ГНОМ 16-16 | 1,5 | 16 | 16 | 35 | 50 | 292*262*605 | 15 |
| ГНОМ 16-16 Е (220В)* | 1,5 | 16 | 16 | 35 | 50 | 268*222*481 | 14 |
| ГНОМ 16-16 Т | 2,2 | 16 | 16 | 60 | 50 | 292*262*605 | 32 |
| ГНОМ 16-16 Ех | 1,5 | 16 | 16 | 35 | 50 | 270*250*460 | 70 |
| ГНОМ 25-20 Ех | 3 | 25 | 20 | 35 | 50 | 280*230*550 | 70 |
| ГНОМ 25-20 | 4 | 25 | 20 | 35 | 75 | 280*265*605 | 52 |
| ГНОМ 25-20 Т | 4 | 25 | 20 | 60 | 75 | 275*262*605 | 40 |
| ГНОМ 40-25 | 4 | 40 | 25 | 35 | 77 | 275*262*607 | 48 |
| ГНОМ 40-25 Т | 5,5 | 40 | 25 | 60 | 77 | 275*262*607 | 54 |
| ГНОМ 53-10 | 4 | 53 | 10 | 35 | 102 | 292*262*605 | 45 |
| ГНОМ 53-10 Т | 4 | 53 | 10 | 60 | 100 | 292*262*605 | 54 |
| ГНОМ 50-25 | 4 | 50 | 25 | 35 | 77 | 350*300*750 | 48 |
| ГНОМ 50-50 | 11 | 50 | 50 | 35 | 102 | 350*300*800 | 115 |
| ГНОМ 100-25 | 11 | 100 | 25 | 35 | 100 | 350*300*800 | 100 |
| ГНОМ 100-25 Т | 11 | 100 | 25 | 60 | 100 | 350*300*800 | 120 |
| ГНОМ 150-30 | 20,5 | 150 | 30 | 35 | 100 | 445*380*1220 | 200 |
| ГНОМ 140-10 | 11 | 140 | 10 | 35 | 100 | 350*300*800 | 112 |
| ГНОМ 200-25 | 20,5 | 200 | 25 | 35 | 100 | 445*380*1230 | 210 |
| ГНОМ 250-17 | 20,5 | 250 | 17 | 35 | 100 | 445*380*1230 | 220 |
* – с поплавковым выключателем, Ех – взрывозащищенное исполнение, Т – высокотемпературное исполнение.
