Устройство теплого пола на деревянной основе

Устройство полусухой стяжки

Полусухая стяжка изготавливается из цемента, песка, модифицирующих добавок и армирующей фибры. В смесь добавляется минимальное количествоводы, необходимое только для гидратации цемента.

Выполнять такую стяжку необходимо в строгом соответствии с технологией изготовления и строительными правилами. Соблюдая определенную последовательность.

Приготовление раствора

Раствор, в больших количествах, готовятся на строительной площадке, в пневмонагнетателе. Это устройство выполняет функцию растворосмесителя и бетононасоса.С его использованием отпадает необходимость в грузоподъемных механизмах.

Рисунок 4. Изготовление и подача раствора с помощью пневмонагнетателя.

Все компоненты раствора загружаются в емкость устройства, в определенной последовательности и тщательно перемешиваются. Под давлением сжатого воздуха смесь подается по шлангу к месту производства работ.

Для равномерного распределения поступающей по шлангу смеси,используются специальные гасители.

Раствор, непосредственно на месте укладки, можно приготовить в растворосмесителе или в емкости, с помощью строительного миксера.

Лучше для таких целей использовать готовую сухую смесь в мешках.

Если ее нет, берем цемент и песок, в пропорции один к трем иперемешивая, постепенно добавляемфиброволокно, из расчета,около 700 граммов фибры, на один кубический метр раствора.

В конце процесса добавляем немного воды и перемешиваем до однородного состояния.

Облегчить укладку можно, добавив в готовую смесь пластификаторы.

Важно! Правильность консистенции проверяем, сжав в кулаке небольшое количество смеси. Готовый раствор должен превратится в плотный комок, не выделяющий воду при сжимании

Устройство стяжки

Укладывать полусухую смесь нужно строго по установленным маячкам, начиная от дальней стены помещения.

Разравниваем и уплотняем раствор с помощью правила и виброрейки, тщательно заполняя все примыкания.

Спустя два часа после укладки, маяки можно удалить, а образовавшиеся полости заделать раствором.



Рисунок 5. Затирка полусухой стяжки.

Всю стяжку затереть дисковой шлифовальной машиной. Углы и примыкания к стенам затереть полутерком. При этом, по свежеуложенной стяжке лучше передвигаться в специальных бетоноступах, чтобы избежать ее продавливания и повреждения.

Если помещение более 20 квадратных метров, по поверхности стяжки нарезаем деформационные швы.

После затирки поверхность становится идеально гладкой и ровной.

Рекомендую! Готовую стяжку укрыть полиэтиленовой пленкой, для защиты от сквозняков и равномерного высыхания.

Через сутки по стяжке можно ходить, а через три-четыре дня можно начинать отделку.

Полусухая стяжка — идеальное основание под плитку или другое покрытие по деревянному основанию.

Обладает множеством преимуществ перед мокрой или сухой стяжкой:

• готовое покрытие отличается высокой прочностью и устойчивостью к истиранию;
• за счет полусухой пористой структуры, значительно легче мокрой стяжки, ее устройство не значительно нагружает деревянные конструкции;
• обладает высокими звукоизоляционными и теплотехническими показателями;
• использование минимального количества воды в смеси с армирующим фиброволокном, исключает образование трещин и усадку готовой стяжки;
• исключаются грязные мокрые процессы и попадание воды из раствора на перекрытие и нижние этажи;
• Современная технологии и эффективное оборудование позволяет изготовление больших объемов полусухой стяжки в короткие сроки.

Допустимая толщина полусухой стяжки —от трех до пяти сантиметров.

Возможно выполнение полусухой стяжки по системе теплого пола.

В таком случае, по деревянному основанию необходимо уложить пенополистирол, а затем рулонную изоляцию с фольгированным слоем.

Рисунок 6. Схема устройства системы теплого пола в стяжке по деревянному перекрытию.

На изоляции разместить кабельную систему теплого пола.

Рекомендую! При устройстве систем теплого пола в деревянных домах, лучше отдать предпочтение греющим матам или инфракрасному обогревателю в виде пленки с греющими элементами, которые можно укладывать на готовую стяжку в слой плиточного клея.

Особенности использования нагревательного провода или трубок

Выбор между водяными трубками и нагревательным кабелем не всегда осуществляется только по доступным энергоносителям. Как пример, электричеством может нагреваться как непосредственно пол, так и жидкий теплоноситель, циркулирующий внутри него.

Электрические нагревательные шнуры, в особенности саморегулирующиеся, предпочтительны с точки зрения высокой точности настройки температуры. Время нагрева покрытия при включении у них также выше. Главный минус — невозможность обеспечить достаточно высокую мощность электрического подключения.

При использовании системы водяных трубок отсутствует риск локального перегрева, в отличие от электрических систем, что могло бы повлечь коробление деревянной основы. Тёплый пол в деревянном доме — система малостабильная, требующая особого внимания. Такие ситуации, как пробой или разрыв трубок, должны быть всеми способами исключены. Сами теплообменники в обязательном порядке выполняются из качественных и сертифицированных материалов.

Водяной теплый пол в деревянном доме

При укладке водяного ТП в деревянном доме придерживаются тех же основных принципов, что и в любом другом строении. В большинстве случаев применяется труба диаметром 20 мм, которую укладывают с шагом в 100 – 300 мм в виде змейки, прямоугольной спирали или улитки. Разница состоит только в двух особенностях:

• Междуэтажное перекрытие, служащее основанием для пола, является балочным, а не сплошным, как в кирпичном доме.
• Нагревательные элементы ТП нельзя заливать стяжкой, так как перекрытие может не выдержать ее веса.

Водяные полы в деревянном доме

Какое-то время было принято сооружать такие системы только из металлопластиковых труб. Конечно, они имеют существенное преимущество – хорошо держат форму после изгибания, но по стоимости это далеко не самый доступный вариант. Оптимальными на сегодняшний день считаются трубы из сшитого полиэтилена.

Также применяют и армированный полипропилен (марки PP-20 и PP-25), но они подойдут не для каждого контура: трубы из этого материала не слишком эластичны (минимальный радиус сгиба составляет 8 диаметров). Поэтому трубу приходится разрезать на участки и в местах изгиба устанавливать колена (элементы «свариваются» с помощью специального паяльника).

Начинающему монтажнику проще будет работать с полипропиленовыми трубами, армированными стекловолокном, а не алюминием. В этом случае не придется выполнять зачистку армирующего слоя шабером.

Особенности пола с подогревом в деревянном доме

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки. Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий. Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором. Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин. Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Решение вопроса тепловой отсечки

Даже при устройстве подогрева поверх утеплённого каркасного пола требуется локализация источника тепла от многочисленных мостиков холода. Впрочем, отсечка может быть представлена довольно тонкими листовыми материалами (20–30 мм) из вспенённых полимеров. Традиционно лидерами в таком контексте использования считаются:

1. ЭППС — дешёвый, но чувствительный к перегреву;
2. ППУ — более дорогостоящий, но абсолютно химически инертный;
3. ПИР — аналог предыдущего материала с более высокими требованиями к пожарной безопасности.

Если тепловая отсечка укладывается поверх листовой обшивки пола, она в обязательном порядке должна наклеиваться. Используют для этого универсальные клеевые смеси: Ceresit CT 85, GEWEBEKLEBR, BOLIX ZW, «Полимин» и подобные им. Если листовой настил выполняется поверх тепловой отсечки, достаточно прижать этот пирог к черновому полу саморезами, по одному на каждые 80–100 см2. Мостики холода из такого крепежа довольно слабые, а фиксация поверхности под стяжку — прочная и очень надёжная.

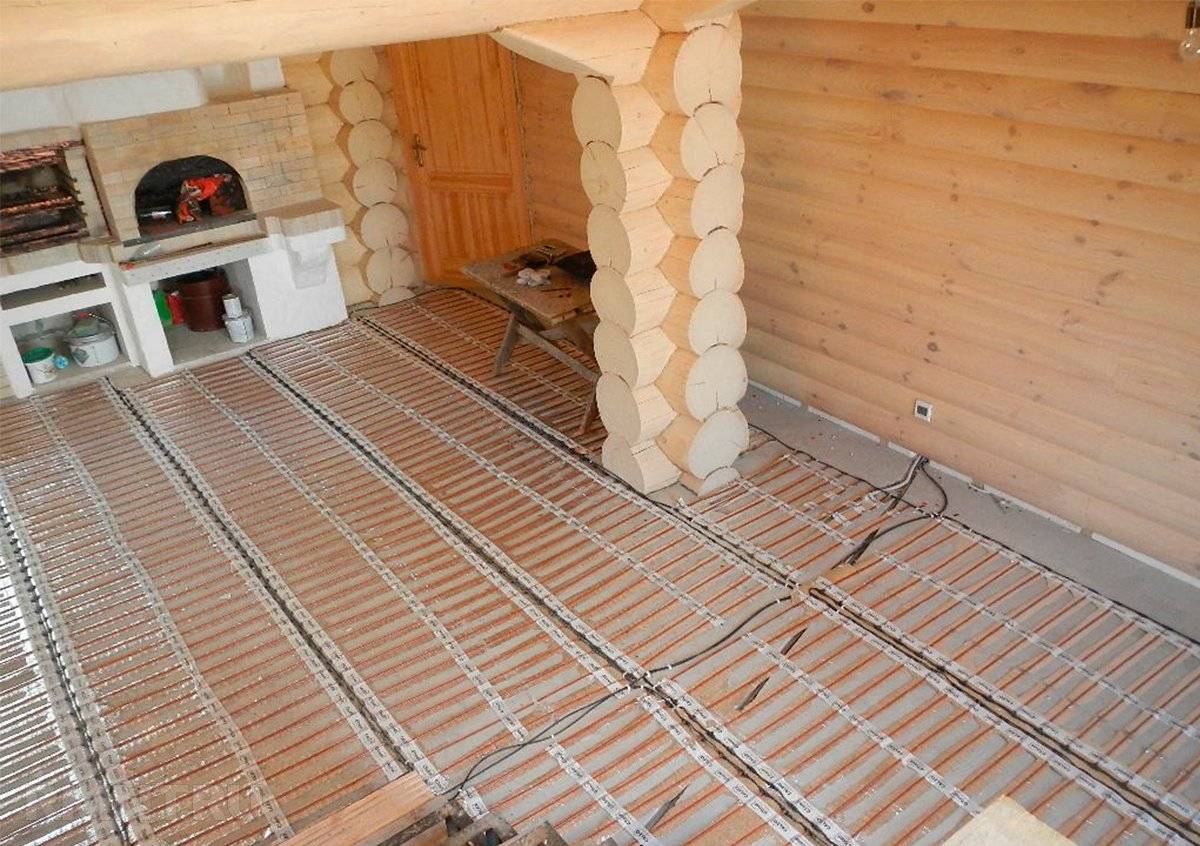

Монтаж водяного теплого пола без стяжки.

Перед монтажом фольгированной системы рекомендуется обработать основание пола грунтом или бетон контактом. Это необходимо для прочного склеивания элементов к основанию. Монтаж фольгированной без стяжки системы очень прост и не требует большого профессионализма. Для монтажа требуются: перчатки, линейка и канцелярский нож для резки панелей. Раскладку панелей фольгированной системы рекомендуется начинать от места входа контура теплого пола в помещение, либо от самого дальнего угла помещения, либо от места установки распределительного коллектора.

 Панели раскладываются плотно к друг-другу, последовательно, один за другим. После того, как фольгированная система выложена на полу, рекомендуем последовательно поднять элементы и приклеить их к поверхности пола. Нет необходимости полностью покрывать клеем элементы, достаточно небольшого количества клея, нанесенного на углы элемента.

  Клей служит только для временной фиксации пластин, чтобы при монтаже непосредственно контура теплого пола, труба не поднимала элементы, особенно в местах поворотов. Для приклеивания можно использовать любые клеи не агрессивные к пенопласту (КС, жидкие гвозди и т.п.). Также элементы фольгированной системы можно приклеивать к основанию с помощью плиточного клея. Порядок работ в таком случае осуществляется также как при укладке керамической плитки с использованием зубчатого шпателя. Плиточный клей можно наносить как на основание чернового пола, так и непосредственно на сами элементы.

    После этого можно приступать к монтажу труб контуров теплого пола. К данному этапу мы рекомендуем приступать через сутки после приклеивания элементов — это гарантирует, что клей схватится, а труба, следовательно, не будет поднимать пластины во время монтажа

Монтаж трубопровода необходимо начинать от распределительного коллектора. Труба размещается над каналом и легким нажатием ступни вдавливается в паз.

Перед поворотом необходимо изогнуть трубу в сторону поворота на угол примерно 90 градусов, прислонить ее к началу перфорации на повороте и, последовательно вдавливая по ходу движения, вставить в канал поворота.

 Двигаясь по рисунку,соответствующему способу укладки трубопровода, вернуться к распределительному коллектору и отрезать трубу с запасом 20-30см.

Уложите все контуры теплого пола, затем подключите их к распределительному коллектору.

Перед укладкой чистового покрытия или промежуточных слоев (из ДСП, ГВЛ,ЦСП и т.п.) убедитесь в герметичности системы, проведя гидравлические испытания.

Укладка чистового покрытия.

Любое чистовое покрытие можно укладывать непосредственно на фольгированную систему. В случае устройства наливного пола или укладки керамической плитки непосредственно на фольгированную систему, мы рекомендуем обработать поверхность элементов грунтом или бетон контактом — это необходимо, для увеличения срока жизни фольги. Т.к. система монтируется на весь срок жизни здания, а фольга находится в непосредственном контакте с агрессивной средой(клеем), необходимо свести этот контакт к минимуму.

Для керамической плитки и при отопительных нагрузках более 60 Вт/м2 настоятельно рекомендуется устройство сборной стяжки из гипсоволокнистых или цементно-стружечных плит.

Устройство сборной стяжки рекомендуется по следующим причинам:

• Помогает избежать эффекта «полосатого теплого пола»,который может возникнуть из-за нагрева поверхности пола выше температуры 26,5оС (санитарная норма);
• Значительно упрощается укладка керамической плитки или штучного паркета.

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

Иллюстрация	Способ укладки системы водяного обогрева

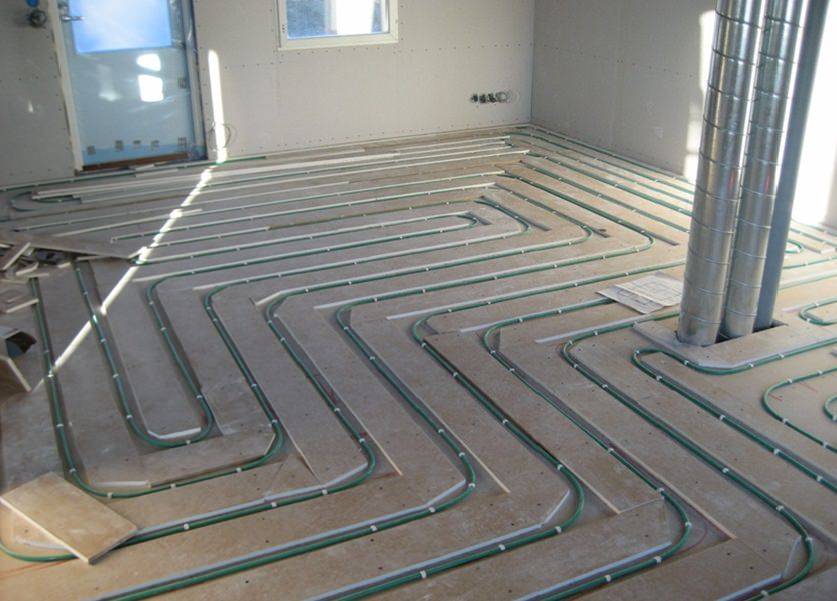

	Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП: высокая стоимость материала за счет фрезеровки; низкая влагостойкость; склонность к деформациям.
	Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.
	Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Особенности пола с подогревом в деревянном доме

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки. Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий. Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором. Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин. Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Подготовка к монтажу

При монтаже без стяжки снимают напольное покрытие. Если пол в порядке и под ним есть слой утеплителя, с которым тоже все в порядке, можно начинать монтаж.

Если черновой пол подгнил, между лагами нет утеплителя – доски снимают. При необходимости демонтируют лаги.

1. Кладут гидроизолирующую пленку.
2. Плиты утеплителя устанавливают между лагами плотно враспор.
3. Сверху – пароизолирующая пленка с низкой паропроницаемостью или полиэтилен, кашированный фольгой. Фольгированную пленку кладут наверх отражающей поверхностью, пароизоляционную – шершавой стороной (отводящей).
4. Сверху устанавливают либо листы ДСП с уже готовыми пазами для труб, либо кладут влагостойкую фанеру, которая будет основанием для монтажа пенополистирольных матов.

Подготовка основания пола

После снятия старого пола необходимо удостовериться в хорошей сохранности чернового настила и лаг. Если все детали конструкции отличного качества, можно приступать к следующему этапу. Но чаще всего даже при визуальном осмотре можно увидеть дефекты основания. В зависимости от характера повреждений применяют разные способы их устранения.

1. Прогнившие, источенные жучками доски удаляют. На их место кладут новые той же толщины, что и старые. Между досками оставляют незначительный зазор для естественной вентиляции. В целях экономии средств на данном этапе используют необрезной материал, который плотно не укладывается из-за неровных краёв.
2. Далее на расстоянии 40 — 60 см друг от друга кладут на ребро толстые (50 мм) доски или брус. Крепят их саморезами или гвоздями к деревянному полу.
3. Затем кладут слой теплоизоляции. Её роль выполняет специальная плёнка. Желательно использовать материал с блестящим покрытием. В процессе работы системы водяного пола он будет отражать тепловую энергию, которая будет распространяться вверх. При необходимости или желании создать особенно комфортную обстановку внутри помещения можно провести дополнительное утепление за счёт использования матов или рулонов минеральной ваты. Их кладут в образовавшиеся пустоты между лагами. Сделать это можно после монтажа трубопровода.
4. Поскольку дерево «дышащий» материал, способный сужаться и расширяться, по всему периметру помещения к стене крепят демпферную ленту. Она станет регулятором сезонных изменений, происходящих в структуре древесины.

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

• Составление проекта.
• Подготовительные работы.
• Сборка и последующее тестирование отопительного трубопровода.
• Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

• Детальный чертеж (схему).
• Расчет тепловых потерь для каждого помещения.
• Расчет количества тепла, которое должно поступать в каждое помещение.
• Сопротивление трубопровода отопительной системы.
• Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
• Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

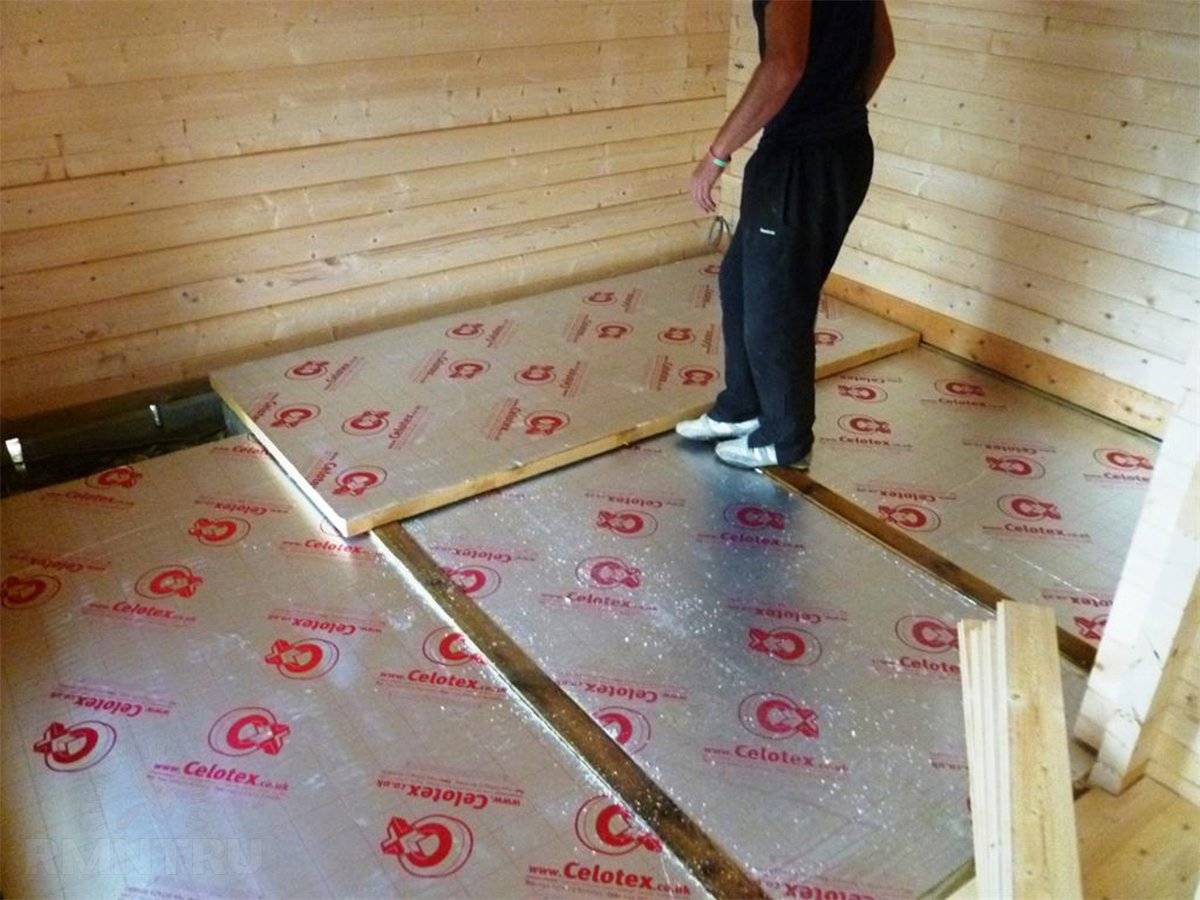

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

• На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
• В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
• Когда все готово укладывают теплопроводящий водный контур.

Теплый водный пол на реечной основе

• Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
• Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
• В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
• Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Электрический теплый пол на деревянное основание

Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.

Существует несколько способов выполнения данной операции.

1. Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.

Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум.

Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.

Основы безопасной эксплуатации на пожароопасных поверхностях

Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.

В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.

1. Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели.

Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ. Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.

Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.

Рекомендации по безопасному использованию электрического пола на склонных к возгоранию поверхностях в деревянном доме

Древесина относится к строительным материалам с высокой степенью пожарной опасности. Деревянные конструкции специфичны тем, что для их возгорания не обязательно требуется открытое пламя: для этого достаточно постоянного нагрева поверхности.

Используя электро теплый пол в деревянном доме, следует выполнять следующие рекомендации:

1. Самый безопасный вариант – использовать для обогрева деревянного пола саморегулирующийся греющий кабель для пола. Благодаря находящейся внутри него тепловой матрице обеспечивается автоматическое изменение насыщенности отопления по мере увеличения температуры воздуха в помещении.
2. Саморегулирующиеся кабельные полы на деревянной основе удобны также тем, что таким образом сводится к минимуму риск перегревания системы из-за поставленных сверху предметов.
3. Востребованность нагревательных матов объясняется простотой и удобством их конструкции, что позволяет оперативно провести укладку поверх существующего основания.
4. При использовании электрических матов в деревянном доме практически не потребуются дополнительные финансовые вложения и масштабные строительные мероприятия.
5. Обязательно нужно применять кабели, оснащенные двойной защитой. Полы коммутируются напрямую с автоматом. В местах, где кабель пронизывает опорные брусья, осуществляются пропилы. Их стенки необходимо изолировать фольгированным материалом.

С помощью теплых электрических полов обустраивается атмосфера комфорта и уюта в деревянном доме. Современные технологии монтажа в комбинации с использованием качественных материалов дают возможность добиться максимальной безопасности для людей и имущества.

Способы монтажа электрического теплого пола

Как уже было сказано выше, самым дешевым является кабельное отопление пола, в котором в качестве нагревательного элемента используется нагревательный кабель. Такой вариант всегда подходит к бетонной стяжке, но в деревянном доме его можно разместить между бревнами. Несмотря на сложность монтажа, этот вариант обогрева используется чаще всего, поэтому рассмотрение способов монтажа следует начинать именно с него.

Соединительный кабель для теплого пола адс-моб-1 адс-пк-1

Укладка кабельного теплого пола

Для начала демонтируется готовый пол и оценивается состояние необработанного. Все гнилые деревянные части конструкции необходимо заменить, а имеющиеся мелкие повреждения — почистить

Очень важно перед установкой системы теплых полов обработать бревна и черновое основание антисептиком, который не только предотвращает развитие грибковых инфекций на древесине, но и повышает ее огнестойкость

Монтаж теплого пола на основе нагревательного кабеля своими рукамиПод бревна необходимо уложить слой гидроизоляции и теплоизоляции, облицованный пленкой, укладывая его фольгой. Поверх теплоизоляции укладывается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель всегда прокладывают по лагам змейкой, а затем на них отмечают точки пересечения и делают надрезы. Чтобы кабель не соприкасался с деревом, в прорези укладывается лист и кабель кладется на лист, фиксируемый к сетке зажимами.

Монтаж теплого пола кабелемТермостат устанавливается на стене, а датчик температуры помещается в гофру и подносится к месту его установки. Система тестируется перед тем, как приступить к монтажу отделки. Впоследствии укладывается финишное покрытие. Ламинат можно укладывать прямо на балки. Если вы собираетесь использовать плитку, линолеум или другое покрытие, то на бревна укладывается слой фанеры.

Другие способы монтажа

Независимо от типа теплого электрического пола, пирог у него один: в первую очередь укладывается водо- и теплоизоляция. Но, в отличие от нагревательного кабеля, маты и пленки крепятся на ровной поверхности в виде слоя фанеры, покрытого теплоотражающим слоем.

Варианты теплых полов с изоляцией из дерева и бетонаМаты, в том числе инфракрасные, и теплый пол из фольги часто поставляются с самоклеящимся слоем, а затем раскатываются. При необходимости маты можно разрезать, не затрагивая сам кабель, а пленку разрезать по красным меткам. Поэтому они адаптированы к геометрии помещения.

Впоследствии полы с подогревом подключаются к терморегулятору, при этом секции подключаются параллельно. Таким образом, если одна секция выходит из строя, нагрузка распределяется на все остальные.

Керамогранит можно укладывать прямо на маты, немного увеличивая количество клея. Плитку можно укладывать на инфракрасную пленку, если предварительно система была покрыта листом фанеры или гипсокартона. На это покрытие уже наклеена плитка. Укладывать ламинат рекомендуется плавающим способом, чтобы при необходимости можно было заменить поврежденные участки теплого пола.
