1 Нюансы при работе с деревянными полами
Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.
Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.
Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.
С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.
1.1 Особенности дерева
Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.
То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.
Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.
Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.
То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.
Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.
Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере
То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.
Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.
1.2 Подбор системы пола
Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:
- Водяной;
- Электрический.
Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.
По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.
Водяной и электрический образцы – это уже другой разговор
Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить
При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.
Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.
При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

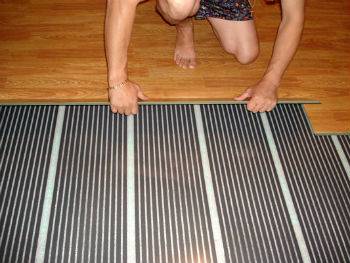

Покрытие по пленочному полу можно настилать без подготовки
Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.
Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
| Иллюстрация | Способ укладки системы водяного обогрева |
| Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
| |
| Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. | |
| Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.
Сборное основание из ламинированной ДСП, готовое к укладке труб
Особенности устройства водяных полов в квартирах
Сделать дополнительно к настенным радиаторам водяной тёплый контур под полом — это мечта многих жильцов квартир многоэтажек. Однако воплотить мечту в реальность удаётся не всегда. И на это есть веские объективные причины. По закону подсоединять к центральному отоплению ещё какую-то систему нельзя. Запрещено даже добавлять дополнительные секции радиаторов.
И это требование оправдано тем, что мощность насосов и отопительных котлов рассчитано на определённый объём теплоносителя. И если его превысить, то оборудование не справится со своей задачей.
Немного проще с этим обстоят дела в новостройках проекта Т-44, что означает свободную планировку. В этом случае в техусловиях регламентируют мощность и объём. Их можно распределять на радиаторы и на контур тёплых полов.
Если жильцы идут на нарушение и увеличивают контуры, то в квартирах, которые идут следом за «пиратской», жильцы сразу почувствуют упавший уровень прогрева радиаторов.
Когда по жалобе жильцов виновника найдут, последует штраф и требование всё вернуть как было. Уж лучше выяснить, как правильно делать электрический теплый пол — выйдет дешевле.
Но даже если соседи окажутся добросердечными и их не будет волновать ситуация, то продать такую квартиру без переделки не получится. Иначе — опять нешуточный штраф и демонтаж. А это и время, и деньги.
Если законодательно получится закрепить решение об устройстве водяных тёплых полов, то возникнут сложности другого плана. Полы в квартирах сложно монтировать, так как в радиаторах центрального отопления положено держать температуру около 70 градусов. Однако для пола верхняя температурная граница — 40 градусов.
Чтобы получить такой уровень, потребуется установка понижающего конденсатора — очень дорогостоящего и сложного прибора.
Вторая причина, которая говорит против монтажа водяных полов — в контурах забилось уже достаточно много сора, так как большинство систем смонтированы уже очень давно. В старых отопительных системах советских времён использовались другие материалы и оборудование. По этой причине подключенные к центральному отоплению водяные полы быстро выйдут из строя.
Выбор теплого пола для дома из бруса
Рассматривая конструктивные особенности домов из бруса, можно увидеть, что в большинстве случаев пол первого этажа опирается не на грунт, а на перекрытие из бруса, образуя под домом вентилируемый подпол. На грунтовом основании вид теплого пола подбирают, исходя из возможностей системы отопления: если в доме установлен нагревательный котел, то логичнее использовать его мощности. При недостаточной мощности котла и бесперебойном снабжении электроэнергией лучшим вариантом будет электрический нагревательный кабель.
Для дерева крайне нежелателен контакт с влажной средой и дополнительные нагрузки, а потому использовать систему водяного теплого в деревянных строениях нецелесообразно, несмотря на экономичность этого вида обогрева дома. Укладка электрических нагревательных матов создаст меньшую нагрузку на несущие балки, но и трубы, и кабели потребуют устройства ровного влагостойкого основания (из фанеры, цементно-стружечных или стекло-магнезитовых плит), а это тоже дополнительный вес.
С конструктивной точки зрения наиболее подходит для домов из бруса система инфракрасного пленочного пола: она экономична, эффективна, не требует влагостойких материалов, пожаробезопасна. К недостаткам можно отнести меньшую долговечность пленки, чем электрического кабеля, однако простота монтажа и ремонта делают этот недостаток несущественным.
Порядок монтажных работ
Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.
Выполняются монтажные работы следующим образом:
- Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
- Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
- Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
- В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
- Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.
Мокрый способ
- По половицам по всей площади основания укладывается гидроизоляционный материал. Это может быть даже полиэтиленовая пленка толщиной не меньше 0,2 мм. Гидроизоляция должна подниматься на стены, закрывая их собой на высоту 10-15 см. Если используется многополосная изоляция, полосы укладываются внахлест со смещением в 10 см, а стыки закрываются строительным скотчем.
- Далее по полу по выбранной вами схеме раскладываются трубы, которые крепятся к деревянному полу специальными дюбелями-хомутами.
- Не забудьте проложить по всему периметру комнаты по стенам около пола демпферную ленту. Она будет сдерживать давление на стену бетонной стяжки при ее расширении под действием температуры трубопровода теплого пола.
- Заливается стяжка. Ее толщина варьируется от 5 до 7 см, что зависит от нагрузок, которым будет подвергаться пол.
Сухой способ
Укладка труб
Эта технология связана с использованием при монтаже материалов, в которых полностью отсутствует вода. А это плиты, изготовленные из разных основ. Например, фанера, гипсоволокнистые плиты, ДСП (лучше влагостойкая), плиты ОСБ и так далее.
По сути, конструкция должна выглядеть таким образом:
- По деревянному основанию с коротким шагом настилаются небольших размеров лаги. Кстати, высота лаги определяется диаметром используемой трубы.
- Между ними прокладывается трубная конструкция.
- Затем поверх набиваются плиты чистового пола.
Есть еще два варианта:
- По доскам, уложенным на лаги, делаются канавки под трубы по необходимой схеме прокладки. В них и укладывается сам теплый пол. Не забывайте, что в этом случае придется в досках делать конструктивные элементы, повторяющие форму укладки трубы. То есть отводы, повороты и прочее. Этот способ укладки самый сложный, поэтому используется очень редко.
- Второй вариант – это новая технология, в которой присутствуют специальные выравнивающие элементы. В них уже в заводских условиях сделаны канавки. Это могут быть и ГВЛ, и ДСП. Сегодня на рынке вы можете приобрести пенополистирольные плиты, только без канавок. Вместо них на поверхности выступают бобышки, с помощью которых производится зажим труб системы отопления «теплый пол».
Теплоизоляция пола
После того как основание подготовлено, необходимо выполнить качественное утепление пола в деревянном доме. Если утепление будет выполнено правильно, то тепло будет сохраняться и направляться в сторону помещения. Если пренебречь утеплением или сделать его неправильно, то система теплого пола будет отапливать землю и цокольный этаж вместо жилой комнаты.
Для этого в перекрытии предусмотрен черновой пол, который предназначен для прокладки теплоизоляционных материалов. К лагам снизу подбивают фанерные листы или ДСП, сверху укладывают паро- и теплоизоляционную пленку. Во внутреннее пространство между лагами укладывают пенопласт или минеральную вату. Толщина такого утеплителя не должна превышать 10 см.
Какой теплый пол самый безопасный
В большей степени безопасным можно считать обогрев деревянного пола греющим саморегулирующим кабелем. Дело в том, что тепловая матрица, которая входит в устройство провода, на автомате меняет интенсивность нагрева. И все это по мере того, как в комнате прогревается воздух. Саморегулирующиеся кабельные теплые полы абсолютно оправданы в деревянном доме. Ведь просто исключены ситуации, которые могут быть связаны с перегревом из-за мебели сверху.
Теплый пол в деревянном доме должен быть надежным и безопасным
Определенные меры безопасности теплых полов в доме из бревна, конечно, должны выполняться. Например, это кабель именно с двойной степенью защиты. То есть пол подключается к автомату, после чего устанавливают УЗО. Там, где кабель проходит опорные брусья, делаются пропилы с обязательной изоляцией стенок фольгой.
Бетонные полы и теплый пол в доме
Считается, что с бетонными полами работать проще, нежели с деревянными. Можно просто выполнить цементную армированную стяжку. Но начать нужно не с этого, а с вопросами – нужен ли вообще бетонный пол в деревянном-то доме?
В деревянном доме чаще всего делают водяную систему теплого пола
Очень часто в доме из бруса делают водяную систему теплого пола, ее конструкция:
- Бетонное на грунте основание;
- Слой теплоизоляции (2-10 см);
- Армирующий слой;
- Водяная система теплого пола – трубы, которые прикреплены к ячейкам армирующей сетки;
- Подложка под покрытие на пол;
- Само напольное покрытие.
А электрический теплый пол как систему будет сделать еще проще. Его можно монтировать и по лагам, и по стяжке. По стяжке электрический пол, в принципе, монтируется так же, как и пол водяной. По лагам – нужен воздушный зазор, воздушная прослойка. Кабель же раскладывают по сетке арматуры, что закрепляется на лагах. В этих лагах пропиливают зазоры, они уже изолируются фольгой, в зазорах прокладывают нагревательный кабель с пересечением лаг.
Правила дальнейшего ухода
Когда электрический обогрев, или водяной теплый пол на деревянный пол уже смонтирован, возникает закономерный вопрос: как за ним ухаживать, чтобы он беспроблемно эксплуатировался?
Для длительного срока службы следуют этим советам:
- следить, чтобы напольное покрытие не грели прямые солнечные лучи (задернуть шторы);
- проводить уборку лучше всего пылесосом — избавитесь от пыли на полу, и даже в щелях между досками;
- обязательно снимают обувь при возвращении с улицы, ведь на ней возможна грязь и абразивы, которые могут царапать пол;
- на том участке, где есть тяжёлый предмет, лучше положить напольный коврик;
- влага негативно влияет на покрытие из дерева , поэтому в предположительных местах, следует застилать резиновые коврики.
- Деревянный теплый пол, правильно рассчитан и уложен, служит своим владельцам. Это всё делают строители, или же монтируют теплый пол в деревянном доме своими руками владельцы.
Водяные полы в домах из дерева
Особенности обогрева деревянного пола
Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:
При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы
- Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
- Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.
Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать
- Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.
Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу
- Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.
Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка
Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.
Как можно сделать основание?
Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?
При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП
Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.
Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.
Для этого применяют такие приспособления:
| Иллюстрация | Способ укладки системы водяного обогрева |
| Фрезерованные сборные основания. Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем. Минусы модульного настила из ДСП:
| |
| Реечные конструкции. Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы. Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла. Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется. | |
| Полимерные маты. Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше. Минус — высокая цена, которая компенсируется экономией на обогреве только частично. |
Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.
Сборное основание из ламинированной ДСП, готовое к укладке труб
Обустройство коллекторного узла, подключение к котлу

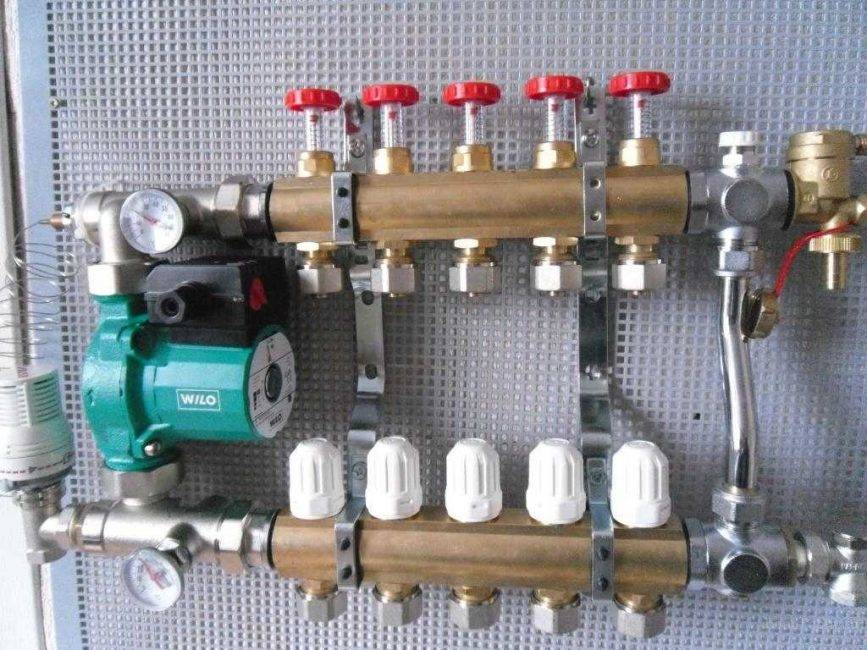

Коллекторный узел
За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.
В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:
- 2 коллекторные гребенки (подающая и обратная)
- клапаны запорные/регулировочные
- циркуляционный насос
- воздухоотводчик
- расходомер
- манометры
Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.
Принцип работы
Функционирование распределительного узла
Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур. В более простом варианте регулировка нагрева теплого пола выполняется вручную.
Не стоит экономить, устанавливая коллектор с запорными клапанами вместо регулировочных – монтаж более дорогого оборудования окупится за счет экономии энергоносителя и позволит в автоматическом режиме поддерживать благоприятный микроклимат в доме.
