Утепление мелкозаглубленного ленточного фундамента пенополистиролом: технология и ошибки

Виды теплоизоляции для ленты фундамента

Выбор типа утепляющего материала зависит от  особенностей постройки. Для монолитного фундамента еще в процессе его заливки применяют как наполнитель керамзит – пористый материал, характеризующийся низкой теплопроводностью. Благодаря такому составу смеси потери тепла снижаются на треть. Этот фундамент можно не утеплять или воспользоваться рулонным пенополистиролом.

В столбчатых фундаментах основным средством утепления является забирка – заслон всего периметра здания, чтобы отсечь поступление холодного воздуха под пол.

Как утеплить ленточный фундамент? Они считаются наиболее сложными, так как требуют закрепления материала по всему периметру ленты. При наличии цокольного этажа, требуется и внутреннее утепление. Какой утеплитель при этом использовать? Рассмотрим характеристики каждого типа детально.

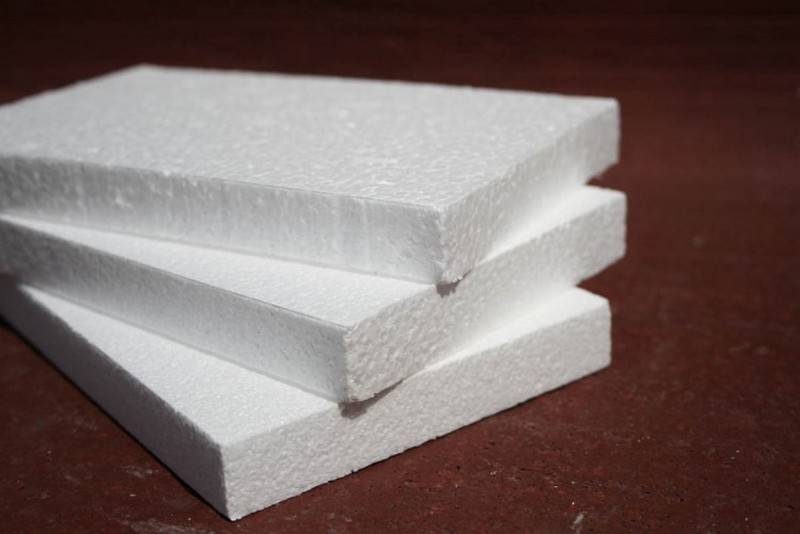

Пенопласт

Чтобы утеплить ленточный фундамент своими руками чаще всего применяют пенопласт.

В качестве плюсов его применения отмечают:

• хорошую теплоизоляцию,
• легкость монтажа,
• стойкость к давящим воздействиям,
• возможности отделки.

Недостатками пенопласта являются: подверженность к повреждению грызунами, требует подготовки поверхности и выбора соответствующей гидроизоляции.

Пенополистирол

Он на 50% меньше проводит тепло в сравнении с пенопластом.

Плюсы использования:

• плотная структура устойчива к механическим повреждениям;
• является гидроизолятором, что позволяет сэкономить;
• устойчив к воздействиям химических веществ;
• свойство адгезии с поверхностью до 100%;
• подходит для любого типа основания: бетон, кирпич, камень;
• полностью покрывает поверхность, образуя бесшовную пленку вне зависимости от формы поверхности и ее шероховатости;
• благодаря добавлению в состав огнестойких присадок, способен самозатухать.

Недостатками утепления ленточного фундамента пенополистиролом являются: высокая стоимость материала и необходимость применения специальной техники  для распыления.

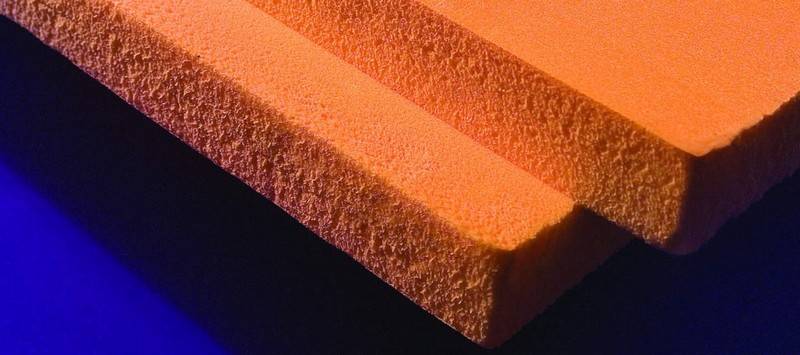

Пеноплекс

Или как его чаще называют экструдированный пенополистирол. Это вспененный материал, изготавливаемый с применением таких газов как фреон и углекислота.  На выходе получают материал плотной структуры с воздушными гранулами до 0,2 мм. Подходит для утепления любых поверхностей: кровли, стен, фундамента, дорожного полотна.

Для утепления фундамента пеноплексом своими руками применяют плиты «Пеноплэкс Фундамент» или «Пеноплэкс 45». Преимущества применения:

• низкая теплопроводность позволяет использовать плиту меньшей толщины, чем, например пенопласт;
• прочен при сжатии;
• не пропускает влагу – может служит как гидроизоляция;
• стойкость к температурам от -50 °С до +75 °С;
• легкость монтажа;
• не подвержен образованию грибка, гниению;
• устойчив к воздействию агрессивных веществ из почвы;
• экологичен и долговечен (50 лет гарантии).

Главный минус, почему боятся утеплять фундамент пеноплексом – он пожароопасный.

Полиуретановая пена

Двухкомпонентная смесь, позволяющая капитально утеплить фундамент ленточный по всему периметру. После соединения компонентов, вещество начинает активно пениться, увеличиваясь во много раз. Таким образом в структуре материала 90% составляют закрытые воздушные ячейки. Наносимый слой должен быть минимум 6 см.

Преимущества материала:

• минимальная теплопроводность;
• не поглощает влагу и пар;
• отличная адгезия с поверхностью из любого материала;
• легкость материала позволяет применять пену даже в старых домах со слабыми стропилами и фундаментом.

В качестве минусов:

• склонна к разрушению от регулярного воздействия прямых солнечных лучей;
• при тлении выделяет токсины;
• использование допускается при температуре не ниже 20оС.

Керамзит

Чаще всего керамзит применяют частные застройщики, стремящиеся сэкономить на покупке утеплителя. Помимо добавления материала в бетонную смесь при заливке, допускается засыпка с двух сторон мелкозаглубленного или ленточного фундамента деревянного дома.

Положительные моменты применения:

• помимо того, что в процессе засыпки основание утепляется, материал становится гидроизоляцией, так как выполняет роль дренажа;
• компенсирует давление на основание вследствие морозного пучения почвы;
• высокую эффективность показывает на глинистых почвах, склонных к повышенной влажности.

Утепление пенополиуретаном

Все чаще для утепления ленточного фундамента снаружи используется напыляемая изоляция. Этот материал по многим характеристикам превосходит другие изделия. При утеплении создается покрытие без швов, которое является хорошим теплоизолятором и защищает поверхность фундамента от влаги.

Стоимость данного способа утепления является достаточно высокой. При этом напыление требует использования профессиональных инструментов. Утепление происходит следующим образом:

Сначала осуществляется выкапывание траншеи около фундамента и очистка поверхности бетон от загрязнений.
После этого осуществляется напыление пенополиуретана. Это производится на всей площади фундамента
Когда материал затвердевает, осуществляется выравнивание грунта и заливка отмостки.

Соблюдая описанную технология проведения работ можно быстро произвести утепление бетонной ленты. Стоит помнить, что отмостка должна создаваться с небольшим наклоном. Это необходимо для отвода воды от строения.

Сборный МЗЛФ на песчаных грунтах

Большинство песчаных грунтов относятся к слабо- или непучинистым. На участках с такими грунтами можно возводить мелкозаглубленные основания сборного типа из готовых ж/б блоков. Устанавливать готовые блоки намного проще, а их стоимость минимально отличается от стоимости бетонной смеси и опалубки. Для сборного МЗЛФ используют следующие виды блоков:

• ФБС — прямоугольные сплошные конструкции;
• ФЛ — блоки-подушки трапециевидной формы с увеличенной несущей способностью.

ФЛ-блоки отлично подходят для каркасных домов и хозпостроек из газобетонов, а ФБС считаются универсальными и имеют широкую сферу применения. Размеры готовых ж/б изделий используются небольшие, чтобы можно было установить их самому без привлечения строительного крана. Технология монтажа сборного мелкозаглубленного фундамента подробно описана в СНиП 3.03.01-87. Так же как и монолитная лента, блоки монтируются на подготовленную подушку. Заглублять ФБС необходимо в соответствии с проведенным расчетом. Для укрепления основания блоки соединяются между собой арматурными сетками на пересечении стен.

Делать сборный фундамент на пучинистых грунтах не рекомендуется. Силы морозного пучения будут выталкивать отдельные элементы, что приведет к разрушению фундамента.

При правильном выполнении всех работ по монтажу ФБС, сборный фундамент малого заложения прослужит 70-80 лет. Именно такой эксплуатационный ресурс имеют ж/б блоки.

Вы можете задать свой вопрос нашему автору:

Зачем утеплять фундамент МЗЛФ

Наружный слой теплоизолятора на фундаментной ленте решает несколько задач:

• удерживает геотермальное тепло недр – грунт под зданием не промерзает, силы морозного пучения возникнуть не могут;
• смещает тепловой контур, точку росы наружу – актуально для техподполья, эксплуатируемого подземного этажа, на наружных стенах которого гарантированно не выступит влага.

Однако удержать тепло недр исключительно облицовкой фундамента теплоизолятором невозможно. Глубина МЗЛФ незначительна, поэтому требуется увеличение периметра. Для этого часто используется утепленная отмостка – бетон по слою экструдированного пенополистирола с уклоном от стены здания. Однако компьютерное моделирование с заложенными реальными характеристиками конструкционных материалов доказало низкую эффективность этого способа:

Самым экономичным вариантом для бюджета строительства является теплая отмостка шириной 60 см листом пенополистирола 5 см толщины + вертикальный 5 см слой ПСБ-С на высоту цоколя (от уровня земли до начала кладки стены) Рис. 1.

Рис.1. Схема распределения тепла при утеплении отмостки и цоколя МЗЛФ.

Данная технология годится лишь для грунтов с низким содержанием глины, поскольку остаточная пучинистость превышает 50%;

Если оклеить теплоизолятором всю высоту ленты МЗЛФ (отметка -30 см), оставив утепленную отмостку, этот показатель снизится до 40% Рис. 2.

Рис. 2. Схема распределения тепла при утеплении отмостки и ленты МЗЛФ на всю глубину.

При увеличении периметра теплового контура (90 см отмостка от фундамента) пучинистость снижается еще на 5 – 7%, резко повышая трудозатраты (расширение траншеи, увеличение земляных работ, расхода материалов). Увеличение толщины пенополистирола либо ПСБ-С так же не избавляет от сил пучения под подошвой основания коттеджа целиком.

Однако если перенести утеплитель на уровень подошвы – выстелить дно траншеи на 60 см по периметру, силы пучения под ж/б конструкциями исчезают полностью. Рис. 3.

Рис.3. Схема распределения тепла при утеплении подошвы и ленты МЗЛФ.

Заливка

Мелкозаглубленный фундамент можно заливать бетонным раствором, произведя соответствующий расчет в необходимых строительных материалах, или произвести установку готовых бетонных блоков.

Перед заполнением бетоном деревянной конструкции, стенки и дно опалубки необходимо смочить водой.

В опалубке укладываются трубы для водопровода и канализации. Трубы надо наполнить песком, чтобы при заливке в них не попадал бетон.

Расчет бетонного раствора, а затем и его заливку можно сделать самостоятельно.

Прежде всего, надо произвести расчет необходимого количества раствора для мелкозаглубленного фундамента, перемножив его высоту, ширину, длину. Для приготовления смеси, лучше в бетономешалке на большой объем, необходимо смешать 1 часть цемента, 3 части песка, 5 частей гравия или щебня, затем водой довести эту смесь до необходимой консистенции.

Как правильно утеплить ленточный фундамент

Утеплять мелкозаглубленный ленточный фундамент можно, как на этапе строительства, так и после введения дома в эксплуатацию. Для дополнительной защиты бетонной конструкции от воздействия влаги в грунте, следует сделать дополнительную гидроизоляцию дома мастикой или рубероидом.

Утепление мелкозаглубленного фундамента пенопластом

Пенопласт (пенополистирол) – один из самых популярных материалов для теплоизоляции различных конструкций. Плиты пенополистирола влагостойкие, обладают низкой теплопроводностью, при этом пенопласт легко укладывать. Если вы хотите дополнительно защитить грунт вокруг дома от промерзания, то следует сделать утепленную отмостку с использованием геотекстиля или рубероида.

https://youtube.com/watch?v=-i-1IB-8YRA

Теплоизоляция фундамента пенополистиролом проходит следующим образом:

1. По периметру здания следует сделать траншею глубиной около 500 мм и шириной порядка 500 мм, чтобы получить доступ к основанию частного дома;
2. Фундамент очищается от остатков земли и обрабатывается проникающей гидроизоляцией Пенетрон или битумной мастикой;
3. На бетонную конструкцию крепятся плиты пенопласта, которые можно зафиксировать монтажной пеной. Швы между плитами также пропениваются;
4. Далее производится отсыпка песчаной подушки в траншее, производится ее проливка водой для усадки, и на грунт укладываются плиты пенопласта;
5. Поверх утеплителя укладывается нетканный геотекстиль или рубероид РКП-350, защищающие плитную теплоизоляцию от повреждений;
6. Далее производится отсыпка грунта и выравнивание отмостки.

Как утеплить ленточный фундамент пенопластом и пеноплексом

Утепление мелкозаглубленного фундамента пеноплексом

Толщину пеноплекса или базальтовой теплоизоляции следует предварительно рассчитать на теплотехническом калькуляторе. Напомним, что утепление любых конструкций изнутри не желательно, так как они остаются не защищенными от промерзания. При этом на стенах может скапливаться конденсат, что рано или поздно приведет к появлению грибка и плесени в жилом помещении и быстрому разрушению конструкций.

При утеплении фундамента пеноплексом снаружи – этапы проведения работ ничем не отличаются, от этапов описанных выше. Утепление изнутри предполагает крепление плит пеноплекса изоляцию на стены подвала с помощью клея для пенопласта. При необходимости слой теплоизоляции укрывается слоем штукатурки или обшивается OSB-плитами для защиты от механических повреждений и грызунов.

Утепление мелкозаглубленного фундамента пенополиуретаном

Утепление ленточного фундамента снаружи ППУ

Напыляемая теплоизоляция пенополиуретан (ППУ) стала чаще применяться в последние годы для утепления различных конструкций. Материал по характеристикам прочности и влагостойкости превосходит любые современные утеплители, при этом напыляемая теплоизоляция создает на поверхности бесшовное покрытие. Но использование ППУ предполагает наличие специального дорогостоящего оборудования.

Перед нанесением пенополиуретана фундамента очищается от грунта, нанесения гидроизоляции на поверхность не требуется, так как материал паро- и влагонепроницаем. После застывания теплоизоляции создается сплошное покрытие без мостиков холода. Далее производится выравнивание грунта и устройство отмостки из бетона или тротуарной плитки. Более подробно по данной теме смотрите на видео далее.

Утепленный ленточный фундамент мелкого заложения

Если ленточный фундамент мелкого заложения установлен на пучинистом грунте, для предупреждения промерзания грунта проводятся теплотехнические мероприятия для стенок и основания фундамента.

Фундамент обязательно утепляется горизонтально и вертикально по низу. Слой утеплителя накладывается на песчаную подушку, поэтому к глубине траншеи прибавляется от 5 см, в зависимости от его толщины. Опалубка для фундамента должна занимать в толщину не меньший размер, чем толщина заранее выбранного утеплителя.

Для мелкозаглублённого фундамента используются те же гидро- и теплоизоляционные материалы, как для ленточных фундаментов любого уровня заглубления. Преимущественно используется экструдированный пенополистирол, который выкладывается стык в стык и крепиться специальным клеем или битумной мастикой.

Стыки любого листового утеплителя обязательно заделываются мастикой или клеем. При необходимости можно наложить утеплитель в два слоя, местоположение стыков второго ряда не должно совпадать с первым.

В перечень работ по утеплению входит нивелирование рисков растрескивания фундамента и стен. По периметру фундамента проводят дренажную систему. Прокладывается замкнутая система сливных труб под небольшим уклоном.

Дождевые, талые, грунтовые воды, попадающие в трубы, не оказывают воздействие на фундамент, приводящее к отсыреванию здания, не скапливаются в почве с последующим замерзанием, а сливаются по трубам в дренажный колодец.

Особенности производимых работ

Мелкозаглубленный ленточный фундамент опирается на слои грунта, способные замерзать в зимнее время.

Это создает опасность возникновения нагрузок пучения, способных деформировать опорную конструкцию, или даже разрушить ее.

Под домом находится участок прогретого грунта, что позволяет снизить интенсивность нагрузок пучения. Для получения большей эффективности утепления ленты используется утепление отмостки.

Под нее укладывают слой теплоизолятора с участком уклона к дренажным трубам, расположенным по периметру дома на определенной глубине.

Отмостка заливается поверх теплоизолятора, что образует защитный экран, отсекающий холод и влагу от боковых стен ленты.

В результате температура прилегающих к фундаменту слоев грунта увеличивается, а нагрузки пучения значительно уменьшаются.

Варианты утепления пеноплексом

Способы утепления фундамента пеноплексом

Утеплитель пеноплэкс фундамент широко применяется для снижения теплопроводности двух типов бетонных оснований различных строений – ленточного и плитного. В настоящее время существует два основных способа укладки – горизонтальный и вертикальный. Первый вид монтажа применяется для плитного фундамента и подошвы мелкозаглубленного ленточного, второй для боковых поверхностей заглубленного ленточного.

Горизонтальное утепление

Утепление пеноплексом для фундамента или фундаментной плиты применяют в последние годы достаточно часто. Связано это с высокими эксплуатационными качествами плит. Они не боятся повышенной влажности и могут быть использованы даже на влажных болотистых почвах, что является большим преимуществом перед другими видами утеплителей.

Технология выполнения утепления фундамента в виде плиты или незаглубленной ленты пеноплексом следующая:

1. Размечается площадка требуемого размера и выполняется качественная выемка грунта с приданием основанию максимально возможной плоскостности и горизонтальности;
2. Дно углубления утрамбовывают, отсыпают влажным песком и после укладки слоя геотекстиля выполняют щебеночную отсыпку;
3. По щебню делают тонкую бетонную стяжку без армирования и дают массе полностью застыть;
4. По выравнивающему слою осуществляют укладку утеплителя пеноплэкс максимально плотно, используя пазогребневую систему, элементы которой изготавливаются на всех кромках плит материала. Таким образом выполняют покрытие всей поверхности будущего фундамента.
5. Поверх плит пеноплэкс фундамент необходимо расстелить слой полиэтилена толщиной не менее 150-200 мкм. Пленку накладывают на соседние полотна с нахлестом не менее 200 мм и проклеивают канцелярским скотчем для лучшей гидроизоляции.
6. Непосредственно на утеплитель фундамента и полиэтилен монтируют армирующий каркас и заливают подготовленной бетонной смесью. Так достигают утепления фундаментной плиты и основания мелкозаглубленной ленты.

Вертикальное утепление

Монтаж и укладка пеноплекса на фундамент требует надежного закрепления, особенно в верхней, цокольной части ленты. Для этого используют особые дюбель гвозди с пластиковым дюбелем, имеющим шляпку увеличенного диаметра. Это позволяет значительно увеличить площадь прижима и предотвращает разрушение плит пеноплекса.

Ленточный заглубленный фундамент рекомендуется утеплять снаружи по внешней поверхности. Этот способ имеет ряд преимуществ по сравнению с внутренним монтажом плит:

• не уменьшается внутренний объем подвала или цокольного этажа дома;
• благодаря утеплению фундамента можно обеспечить и дополнительную его гидроизоляцию;
• выполняется дополнительная защита основания дома от промерзания, что значительно увеличивает срок его службы;
• технические характеристики пеноплекса для фундамента позволяют значительно сместить точку росы, что также ведет к сохранности бетона.

Технология выполнения вертикального утепления фундамента пеноплексом отличается от горизонтального. Для этого необходимо закрепить плиты с помощью различных строительных смесей и специализированных крепежей, о которых было упомянуто выше. Утепление фундамента пеноплексом предваряют выполнением качественной гидроизоляции, которая может состоять из двух слоев – обмазочного состава и рулонного материала.

Важным моментом является выбор, учитывая характеристики утеплителя для фундамента: пеноплекс 1200х600х50 мм или 100 мм. При расчетных показателях, требующих монтажа утеплителя слоем 10 см, строители рекомендуют уложить два слоя плит по 5 см. Это позволит перекрыть швы между отдельными плитами в первом ряду и получить более высокое качество работ.

Нужно ли утеплять ленточный фундамент?

Вопрос о необходимости утепления активно обсуждается всеми заинтересованными лицами — строителями, владельцами частных домов и дачных участков.

Доводы в пользу утепления ленты таковы:

• Отсечка ленты от контакта с холодными слоями грунта или с морозным воздухом снижает разницу температур бетона (кирпича) и внутреннего влажного воздуха.
• Повышение температуры ленты значительно меняет соотношение степени нагрева воздуха и бетонной поверхности, что снижает интенсивность образования конденсата.
• Уменьшается влияние окружающих холодных грунтовых слоев на участки, расположенные непосредственно под домом, что снижает опасность возникновения нагрузок морозного пучения.
• Снижается уровень деформации конструкций дома, вызванных разницей температур отдельных участков и элементов.

Противники утепления проводят свои аргументы:

• Эффективность установки теплоизолятора на массивную бетонную ленту относительно низка и не способна полностью решить проблему.
• Процедура довольно трудоемкая и требует заметных расходов.
• Утепление не отменяет необходимость организации качественной вентиляции подвального помещения, которая сама способна решить проблему с образованием конденсата.

И те, и другие опираются на статистические данные и собственный опыт эксплуатации ленточных оснований.

Единого мнения не существует до сих пор, хотя сторонников утепления становится все больше.

Причина этого заключается в повышении качества теплоизоляторов и лучшем понимании сути физических процессов, протекающих в участке ленточного фундамента и окружающих элементов.

Разновидности материалов для утепления ленты

Современные технологии строительства позволяют использовать для утепления ленточного фундамента большинство из представленных на рынке теплоизоляционных материалов.

Однако многие из них не подходят либо по стоимости, либо исходя из практичности и долговечности материала. При выборе конкретного вида утеплителя рекомендуется учитывать следующие факторы:

• Назначение данного типа постройки;
• Необходимый уровень температуры и комфорта в помещениях дома;
• Условия климата в регионе и особенности несущего слоя грунта;
• Архитектурные изыски и особенности конструктива здания.

В итоге по соотношению цена-качество строители выбирают 3 ключевых наименования: сыпучие типы смесей, плиты из пенополистирола и маты из пенополиуретана.

Используйте только качественные утеплители, которые имеют сертификат качества и соответствующий ГОСТ.

Утепление ленты с помощью сыпучих смесей

Стандартные технологии по СНиП предусматривают утепление ленточного фундамента с помощью насыпей из керамзита или обычной земли, выкопанной и высушенной на строительной площадке. Однако утепление снаружи фундамента с помощью земли не гарантирует качественного утепления, так как почва постоянно меняет свою температуру в результаты перепадов климата.

Немаловажным фактором также является отсутствие возможности в дальнейшем обустроить небольшой подвал под домом в виде самостоятельного помещения (мастерской, студии и т. д.). Тепло- и гидроизоляция керамзитом предотвращает появление скоплений влаги благодаря своей пористой структуре фракции материала.

Кроме того, насыпь из керамзита задерживает в своей структуре воздух, в результате чего появляется воздушная подушка.

Утепление ленты с помощью плит пенополистирола

Данные тип теплоизоляционного материала выпускается в виде специальных плит, которые закрепляются к бетонному основанию с помощью клеящего раствора непосредственно на поверхность стены подошвы ленты. Пенополистирол обеспечивает надежную защиту дома:

1. от скоплений влаги,
2. от резкого перепада температур,
3. от воздействия химических растворов.

При работе с плитами из пенополистирола аккуратно прокладывайте гидроизоляцию. В случае попадания влаги на плиты может появиться плесень, которая значительно снизит характеристики материала.

Также есть возможность соединить утепление пенополистиролом и насыпью из керамзита. Единственно необходимо обязательно укладывать гидроизоляцию и пенополистирол накрывать пленкой. Основным преимуществом, которым характеризуются плиты из пенополистирола, является стойкость к любому механическому воздействию и высокие показатели теплоизоляции.

Утепление бетонного основания пенополиуретаном

Пенополиуретан имеет наилучшие теплоизоляционные показатели, однако дополнительная гидроизоляция и его укладка обходится очень дорого. При утеплении снаружи пенополиуретан также могут не только укладывать матами, а наносить дополнительно в виде напыления. Для этого дополнительно нужно покупать специальный напылитель в виде пистолета. Посмотрите видео, как производить напыление пенополиуретана.

Данная технология позволяет уменьшить ширину утепления и провести качественную гидроизоляцию фундамента. В итоге вы легко сможете предотвратить очаги парообразования и скопления влаги, а также значительно снизите затраты электроэнергии в отопительный период.
