Утепление межэтажного перекрытия по деревянным балкам

Разновидности перекрытий по способу крепления

Перекрывать дом следует так, чтобы все элементы лежали на твердых несущих стенах. Это главное требование, которое нужно выполнять для обеспечения безопасного проживания в деревянном здании. Оно применимо для всех вариантов перекрытий, которые могут отличаться некоторыми особенностями между собой. Существует несколько разновидностей перекрытий из дерева, которые отличаются способом крепления балок:

1. Установка брусьев в пазы, выполненные в стенах из блока.

2. Использование металлических фиксаторов, закрепленных к боковым элементам.

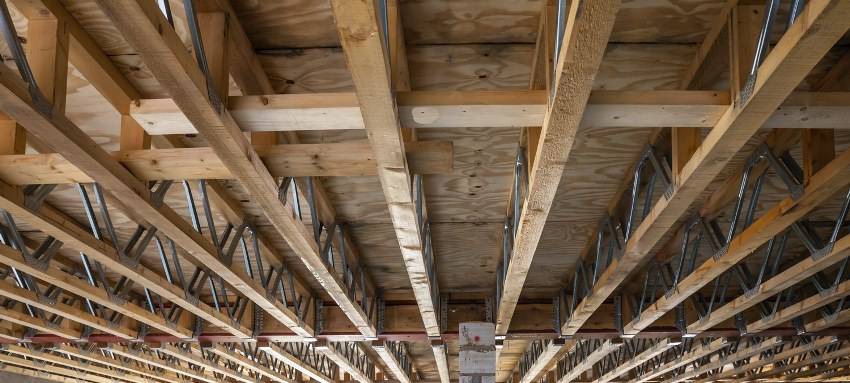

Также перекрытия между этажами бывают трех вариантов конструкций:

• на деревянных балках или бревнах с максимальной длиной или шириной здания до 15 м, норма – 6 м;

• на деревянных ребрах – максимум до 12 м, норма – 5 м;

• на блочно-ребристых конструкциях – до 15 м.

Если на втором этаже предполагается серьезная нагрузка, например, там будет расположен бассейн, то балки укрепляют дополнительно

Установка брусьев в пазы

Конструкция деревянных междуэтажных перекрытий с установкой брусьев в пазы довольно распространена и применяется при возведении малоэтажных зданий. Она заключается в установке балок в предварительно подготовленные пазы в боковых или опорных стенах. Такой вариант удобен тем, что балки укладываются сразу при возведении стен, формируя удобную опорную поверхность для перемещения и складирования строительных материалов.

Для обеспечения дополнительной надежности, каждую третью балку фиксируют анкером к стене. Также можно пробивать отверстия в готовых стенах на глубину 2/3.

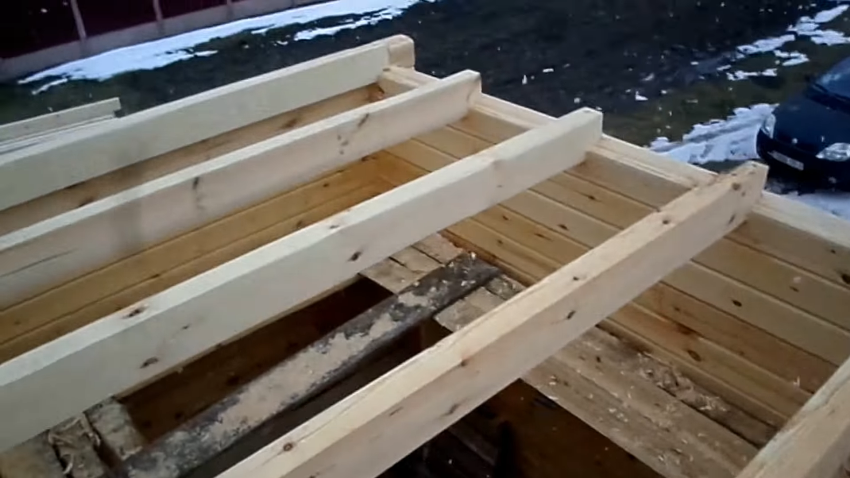

Монтаж брусьев в пазы

Использование металлических фиксаторов

Одним из вариантов крепления деревянных балок является технология использования металлических фиксаторов. Для сопряжения балок со стенами используют специальные металлические опорные крепежи ил кронштейны с двухсторонним креплением к стене. Их можно применять как для стыковки с деревянными, так и блочными несущими стенами. Крепеж должен быть выполнен из толстой листовой стали. Продается в готовом виде с отверстиями для фиксации.

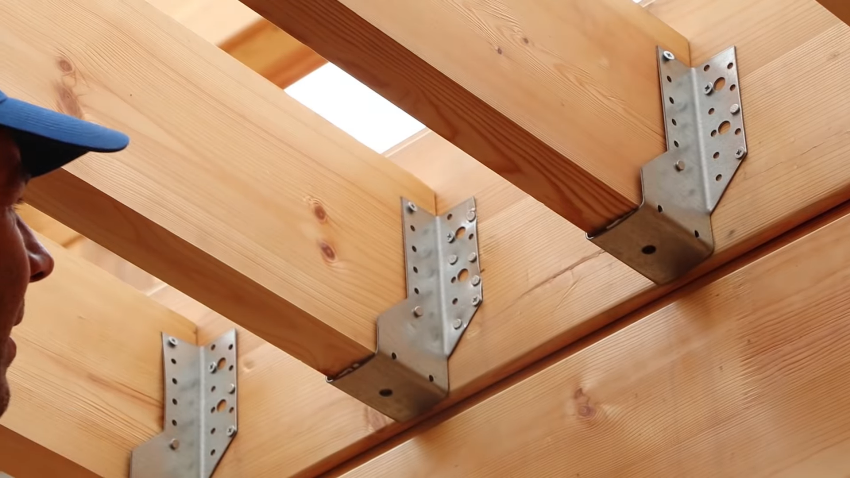

Металлические крепления для монтажа перекрытий

Технология утеплительных работ

Деревянные межэтажные перекрытия – наиболее часто встречающийся вариант в индивидуальном домостроении. Их конструкция одинакова и в деревянном, и в газобетонном доме. Она представляет собой плоскость с ребрами жесткости, между которыми и укладывают материал, используемый для утепления. Схема перекрытия дома представлена на рисунке ниже.

При устройстве чердачных и подвальных перекрытий балки обычно оставляют с одной стороны незашитыми, что вносит коррективы в технологию производимых работ – для утепления пола насыпными и плитными материалами (керамзитом, минеральной ватой), требуется устройство дополнительного фальшпола между балками. Но тип материала вы вольны выбирать сами, опираясь на знание их свойств.

Утепление пола

Для этих работ лучше всего использовать вспененный полиэтилен. Все работы ведутся из подполья. От рулона отрезается кусок, равный длине промежутка между балками. Удобнее всего закреплять его строительным степлером, используя скобы высотой, равной двум толщинам материала. Применять фольгированный материал нецелесообразно – в подполе нет источника лучистой энергии.

Утепление межэтажных перекрытий

Утеплитель между этажами должен играть роль и звукоизоляции, поэтому использование пенопластов для этой цели нежелательно. Лучший вариант – минеральная вата или керамзит .

Керамзитовая засыпка может быть слишком тяжела. Чтобы она не оторвала материал потолка в нижнем помещении, на балки приколачиваются рейки сечением 2 на 2 см. По ним выкладывают доски, которые будут служить основанием для неё. Гидроизоляция не требуется, но поверх керамзита надо уложить геотекстиль (нетканый материал), исключающий попадание пыли в помещение.

Минеральная вата требует гидроизоляции и сверху, и снизу (поступающий с нижнего этажа воздух насыщен влагой). В качестве оригинального решения гидроизоляции, позволяющего совместить приятное с полезным, между балками, прямо на доски потолка нижнего этажа, укладывается фольгированный вспененный полиэтилен (фольгой вниз).

Минеральную вату можно класть прямо на него, если это рулонный материал. Плита более плотная и тяжелая. Поэтому надо поступить так же, как и в случае с керамзитом – приколотить черепные бруски и уложить на него дощатую обрешетку. Тогда между слоем пенофола и перекрытием останется пространство, необходимое фольге для отражения лучистой энергии. Без соблюдения этого условия она работать не будет.

Сверху минеральную вату накрывают пленкой. Она играет роль гидроизоляции, а также предотвращает попадание в помещение механических частиц (стекловолокна) и летучих веществ из пропитки. Пленка может быть как обычная, так и мембранная, пропускающая пар в одном направлении. Она укладывается непроницаемой для воды стороной вверх, к полу.

Утепление чердачного перекрытия

Утепление чердачного межэтажного перекрытия по деревянным балкам венчает все работы. От его качества во многом зависит количество топлива, затрачиваемого на отопление – более половины всего тепла уходит именно через эти ворота.

Если чердачное помещение не отапливается, и этаж нежилой, то для теплоизоляции можно использовать и опилки – большая открытая площадь гарантирует их полную просушку. Но лучше этот материал использовать в качестве дополнительного, а основным будет пенопласт.

Первым укладывают слой фольгированного полиэтилена. Пенопласт легок, поэтому черепные бруски к балкам можно не приколачивать и дополнительную обрешетку не устраивать. Плиты пенопласта кладутся поверх них, стыки – в том числе и со стенами – заливаются монтажной пеной, в результате чего образуется сплошное теплоизоляционное покрытие без швов. Если используется дешевый упаковочный пенопласт (на сломе видны шарики), то поверх него насыпается слой опилок, который не только увеличивает теплоизоляционные свойства, но и защищает пенополистирол от разрушающего воздействия солнечного света. Экструдированный строительный – на его срезе видны пузырьки-многогранники – более стоек, но и его присыпать опилками не помешает.

На чердаке поверх утеплителя обязательно устраивают дощатые трапы, чтобы можно было ходить, не разрушая структуры и не утаптывая теплоизолирующий слой.

Предложенная технология утепления перекрытий испробована на практике и дает хорошие результаты.

Утепление второго этажа в деревянном доме своими руками

Собственный дом из дерева, заслуженно считается наиболее экологичным видом жилища и является мечтой практически каждого горожанина.

В наши дни одноэтажные постройки – большая редкость, гораздо чаще встречаются двухэтажные дома, где на втором этаже расположены гостевые или детские комнаты, спальни и зоны отдыха.

В процессе внутренней отделки деревянного дома нередко встает вопрос об утеплении второго этажа: важно грамотно подобрать материалы и соблюсти все правила использования утеплителей

Мансарда или полноценный этаж?

Утепление пола деревянного дома является процедурой, осуществление которой находится в тесной взаимосвязи с конструктивными особенностями помещения. Можно не делать полноценный второй этаж, а возвести упрощенный вариант надстройки – мансарду.

Основное отличие второго этажа от мансарды состоит в близости крыши во втором варианте. Это обусловливает особенности работ, основной целью которых является сохранение тепла в мансарде:

• ввиду широкого разнообразия материалов на современном рынке выбор утеплителя зависит от предпочтений и финансовых возможностей заказчика;
• стены второго этажа следует утеплять изнутри и снаружи;
• процесс утепления второго этажа деревянного дома не нуждается в обустройстве системы пароизоляции – в отличие утепления мансарды, где она необходима.

Утепление перекрытия второго этажа

В деревянном доме над вторым этажом обязательно должно быть чердачное помещение. Чтобы воспрепятствовать проникновению тепла с первого уровня вверх перекрытие должно быть хорошо утеплено. Прослойка теплоизолятора должна состоять из нескольких видов материалов для утепления , которые следует укладывать в заданной последовательности.

Обычно теплоизоляционный «пирог» перекрытия в частном деревянном доме составляют такие элементы:

• потолок первого этажа;
• пароизоляция;
• несущие балки, выполненные из качественного бруса;
• минеральная вата, уложенная в образованные балками ячейки;
• гидроизоляция;
• любое напольное покрытие.

Данная последовательность должна быть строго соблюдена, иначе эффективность тепло- и гидроизоляции второго этажа может пострадать в значительной степени. Если второй этаж будет занимать подросток, который любит слушать громкую музыку, или дом стоит вблизи проезжей части – следует озаботиться вопросом качественной звукоизоляции пола и стен помещения.

Кроме теплоизоляционного материала в «пирог» добавляются два слоя фанеры, которые создают звуковой барьер. При использовании керамзита в ходе утепления сверху следует делать бетонную стяжку.

Утепление потолка на втором этаже дома

После того, как перекрытие второго этажа будет утеплено, следует озаботиться предотвращением теплопотери через потолок. Мансарда расположена в непосредственной близости к кровельному покрытию.

Роль утеплителя выполняет минеральная вата, которая признана специалистами одним из лучших материалов для утепления мансарды. Те, кого заботит экологичность, отдают предпочтение эковате.

Минвата выпускается как в рулонах, так и в плитах – ее упругие элементы быстро и удобно укладываются между стропилами. Размещение плит на потолке верхнего этажа осуществляется несколькими способами:

• путем вдавливания минваты в ячейки конструкции стропил. Толщина плит должна быть не менее 20 см. Данный метод является наиболее затратным, однако пользуется большой популярностью среди строителей, так как отличается простотой исполнения;
• укладка утеплительных плит только под стропила, что требует дополнительной обрешетки. Следствием такого утепления будет уменьшение объема мансарды. Владельцы домов идут на подобные жертвы достаточно редко;
• монтаж плит минеральной ваты под стропилами и между ними, что требует установки дополнительных каркасных элементов. Учитывая разумность затрат труда и материала этот способ имеет своих приверженцев.

Когда потолок второго этажа расположен под чердаком, перекрытие следует утеплять с обеих сторон. То есть вначале должен быть пол второго этажа, затем – потолок, далее – чердачный пол.

Такой подход объясняется отсутствием отопления в верхнем уровне здания. С этой целью на потолок верхнего этажа укладывают пароизоляцию, служащую барьером для утечки теплого воздуха на чердак.

Строительный материал

Перед тем, как приступить к устройству пола на втором этаже по деревянным балкам, следует составить список всех необходимых материалов. Это позволит во время работы избежать непредвиденных простоев и задержек, вызванных необходимостью докупать какие-то стройматериалы.

Балки

Сечения балки 15 х 15 будет достаточно

Основа всей конструкции межэтажных деревянных перекрытий – балки. Они исполняют роль несущих элементов, и от них зависит прочность конструкции. Для них обычно берётся брус или лафет с сечением 15 х 15 см, либо 18 х 18 см.

Такого сечения обычно хватает, чтобы обеспечить достаточную жёсткость при удельной нагрузке 400 кг на кв.м. При этом необходимо соблюдать рекомендуемые строительными нормативами параметры: длина пролёта 4 м, а шаг между балками – 60 см. Исходя из этих параметров можно также высчитать необходимое количество бруса.

В таблице даны рекомендуемые размеры поперечного сечения несущего бруса при определённой длине пролёта.

№	Длина пролёта (мм)	Поперечное сечение балки (мм)
1	2000	75×150
2	2500	100×150
3	3000	100×175
4	3500	125×175
5	4000	125×200
6	4500	150×200
7	5000	150×225

Брусья из древесины более крепких пород (лиственница, дуб) редко можно встретить в свободной продаже, да и цена на них несравнимо выше, а древесина сосны после соответствующей обработки антисептиками мало будет уступать по долговечности использования той же лиственнице.

Настил

Деревянный настил, укладываемый на балки будет черновым основанием под напольное покрытие

Обычно настил межэтажных перекрытий выполняют двухъярусным: снизу идут черновые полы, на которые укладывается утеплитель, а сверху – предфинишный настил, монтируемый поверх несущих брусьев. Непосредственно на него укладывается декоративное напольное покрытие.

Чтобы определиться с характером и количеством материала для настила, следует чётко продумать конструкцию перекрытий.

В устройстве чернового пола в качестве опоры для досок настила могут использоваться либо бруски 5 х 6 см, набитые на несущие балки, либо пазы, сделанные в балках. Последний вариант достаточно трудоёмок, поэтому чаще всего для создания опоры используют бруски 5 х 6 см.

Чтобы вычислить необходимое количество брусков, достаточно посчитать количество балок и умножить их на длину каждой из них. Полученный метраж (общую длину всех балок) умножаем ещё на два (так как бруски будут набиваться с двух сторон каждой балки).

Для чистового настила можно использовать широчайший спектр материалов. Это может быть дощатый настил, фанера, панели ДСП, МДФ, ОСБ и т.д. Каждый из этих материалов имеет свои преимущества и недостатки, ознакомившись с которыми вы сможете остановить свой выбор на одном из них. Для вычисления необходимого количества материала достаточно просто вычислить площадь помещения.

Это избавит вас от необходимости прерывать работу и докупать недостающую часть.

Пропитки

Антисептик продлит срок службы дерева

Чтобы максимально увеличить срок службы деревянных конструкций, их обязательно следует обработать антисептическими материалами.

Также нелишним будет обработать древесину антипиренами, повышающими её пожарную безопасность.

Для вычисления нужного количества пропиток следует ознакомиться с инструкцией по её применению – там всегда указывается приблизительный расход смеси на кв.м.

Гидроизоляция

Поскольку древесина боится влаги, при строительстве всегда используется гидроизоляционные материалы.

Это может быть рулонная гидроизоляция, применяемая для создания водоотталкивающего слоя между деревянными конструкциями перекрытий и финишным покрытием, либо между деревом и кирпичом (камнем, шлакоблоком и т.д.).

Тепло- и шумоизоляция

При необходимости создания барьера для шума или холода в конструкции перекрытий используются изоляционные материалы. Чаще всего для этих целей используют минплиту или пенопласт. Общее их количество по площади должно быть приблизительно равно площади помещения. Подробнее об утеплении перекрытий смотрите в этом видео:

Крепёжные материалы

Для крепления деревянных элементов перекрытий следует закупить саморезы, гвозди, стальные уголки, анкерные болты и прочий расходный материал

При закупке саморезов и гвоздей следует уделять внимание их длине

Т.е. для надёжного крепления к балке доски-«сороковки» понадобятся гвозди на 120 мм или саморезы длиной 80 мм.

Секреты эффективного звукоподавления

Изоляционные работы начинаются с расчётов эффективности конкретного способа и выбранных материалов. Конструкция, защищающая помещение от шумового фона, должна соответствовать нескольким требованиям:

1. Многослойность. Акустические волны быстро гасятся несколькими слоями защиты.
2. Пластичность, упругость. Мягкие материалы почти не пропускают звук, соответственно, лучше защищают от него.
3. Тяжесть. Требуется для защиты от низких частот, вибраций.
4. Правильный монтаж изоляции на потолок. Все материалы должны использоваться в строгом соответствии с техническими характеристиками.

Критерии выбора материала

Деревянный каркас частного дома предъявляет собственные требования к выбору теплоизоляционного решения:

• коэффициент теплопроводности. Показатель важен для обеспечения требуемого уровня сопротивляемости к потерям тепловой энергии;
• уровень паропроницаемости. К примеру, для сохранения эксплуатационных свойств минваты необходима защита пароизоляционной мембраной, так как волокнистый утеплитель впитывает влагу из воздуха;
• коэффициент влагостойкости;
• класс горючести;
• экологичность;
• морозоустойчивость;
• стойкость к воздействиям микробиологических угроз;
• уровень привлекательности для грызунов и насекомых;
• легкость и удобство монтажа.

Важным критерием считается и доступность материала. Одним из наиболее популярных в частном домостроительстве утеплителей является базальтовая вата. Решение предусматривает предельно низкие параметры теплопроводности, экологичность, высокий уровень стойкости к воздействиям влаги и пара, реализуется в относительно демократичном сегменте, подходит для самостоятельного монтажа.

Выбираем материал для устройства межэтажных перекрытий

Есть 3 вида перекрытий для домов разной этажности:

• подвальное (цокольное, нижнее);
• чердачное (верхнее);
• межэтажное.

Любое из них состоит из 2 конструктивных элементов: опор (балок) и обшивки (настила). В зависимости от назначения деревянных перекрытий для их устройства используют разные материалы. Поскольку все они состоят из древесины, монтажные работы можно выполнить своими руками, не привлекая сложную грузоподъемную технику.

Деревянные перекрытия можно выстраивать только в том случае, если ширина пролета между конструктивными элементами здания составляет не более 8 м.

Критерии выбора балок

В качестве опорных элементов используют следующие материалы:

• цельный брус;
• сбитые доски;
• окоренные бревна.

Стандартное сечение балок — 150/150 мм или 20/150 мм для бруса, 140/240 или 5/20 мм для досок. Можно использовать клееный брус. По прочности на изгиб он не уступает цельному, а зачастую и превосходит его. Любой выбранный для устройства деревянных перекрытий материал должен быть хорошо высушенным и не иметь изъянов в виде трещин, сучков и червоточин.

Бревна выбирают, постукивая по ним обухом топора. Дерево должно издавать при этом чистый и звонкий звук. Рекомендуется использовать хвойные сорта древесины, так как они работают на изгиб значительно лучше лиственных. Длина балок должна быть такой, чтобы была возможность уложить опору в предназначенные для этой цели гнезда в стенах.

Требования к деревянным перекрытиям

• конструкция должна быть прочной и безупречно выдерживать предполагаемые нагрузки;
• все элементы перекрытия в деревянном доме должны быть рассчитаны на такой срок службы, который соответствует планируемому периоду эксплуатации здания;
• межэтажные перекрытия должны предусматривать наличие тепло-и звукоизоляционной составляющей.

Расчет предполагаемой нагрузки

Перед началом работ выполняют расчеты, которые помогают определить требуемое сечение балок, шаг между ними, количество пиломатериала. Для этой цели либо используют специальные программы, либо ориентируются на стандартные показатели. Они таковы:

1. Для полетов, ширина которых не превышает 2200 мм, берут балки сечением 75х100 мм.
2. Для пролетов в 3200 мм — сечением 100х175 мм или 125х200 мм.
3. Для пролетов шириной 500 мм — балки сечением 50х225 мм.

Опоры укладывают с шагом не менее 60 см. Если балки крупного сечения, расстояние между ними увеличивают до 1 м. Монтаж перекрытия начинают от одной из коротких стен дома. Брусья (бревна) должны быть уложены перпендикулярно длинным стенам.

Утепление чердачного перекрытия по деревянным балкам: лучшие способы

Для сохранения нормального температурно-влажностного режима в частном доме необходимо обеспечить надежную защиту от проникновения холодного воздуха. Требуется не только теплозащита стен и перекрытия подвала, но и утепление чердачного перекрытия эффективными материалами по деревянным балкам.

Технология утепления

Как утеплить чердачное перекрытие так, чтобы в дальнейшем не возникло проблем? В общем случае технология теплоизоляции своими руками практически одинакова. Но способы ее монтажа зависят от конкретной ситуации.

Утепление чердачного перекрытия производится при наличии холодного чердака. Теплозащиту конструкции выполняют сверху, поскольку в этом случае теплоизоляция наиболее грамотна. Но в некоторых случаях применяется другая схема – защита со стороны теплого воздуха.

Ответами на вопрос, почему нежелательно утепление со стороны потолка верхнего этажа, могут стать следующие недостатки теплозащиты снизу:

• утеплитель выполняет только защиту потолка, а перекрытие остается холодным;
• выполнение работ снизу своими руками достаточно трудоемко;
• точка выпадения конденсата смещается внутрь пирога перекрытия, что может привести к гниению конструкции по деревянным балкам.

Важно также соблюдать правильный порядок всех сопутствующих материалов. При утеплении необходимо запомнить одно правило: пароизоляция всегда располагается со стороны теплого воздуха, а гидроизоляция – со стороны холодного

При утеплении необходимо запомнить одно правило: пароизоляция всегда располагается со стороны теплого воздуха, а гидроизоляция – со стороны холодного.

Неправильное расположение может привести к следующим проблемам:

• намокание утеплителя;
• выпадение конденсата на поверхности потолка;
• гниение перекрытия холодного чердака по деревянным балкам.

Нужна ли пароизоляция и гидроизоляция, зависит от выбранного утеплителя.

Выбор утеплителя

Способы утепления потолка верхнего этажа перекрытия по балкам в частном доме очень разнообразны. При выполнении работ своими руками утеплитель укладывается между лагами и обеспечивает надежную теплоизоляцию и шумозащиту. Существует множество вариантов утепления конструкции, самыми распространенными из них стали:

• утепление минватой;
• укладка по деревянным балкам пенополистирола (пенопласта или пеноплекса);
• засыпка керамзитом;
• утепление опилками;
• заполнение пространства потолка пеной.

Каждый из этих вариантов имеет свои особенности и достоинства.

Утепление минватой между лагами

Керамзит или опилки

Утепление деревянного перекрытия

Если решено использовать в доме полностью натуральные материалы, эти два вида утеплителя станут незаменимыми помощниками. Они не обладают высокими теплозащитными характеристиками, как предыдущие типы, но обеспечивают надежную защиту от холода при достаточной толщине слоя. Опилки можно получить практически бесплатно, керамзит также относится к недорогим материалам.

Утепление чердачного перекрытия может проводиться непрофессионалами и не требует специальных навыков. Ограничением применения являются физические особенности данных материалов: они не могут использоваться для теплозащиты снизу.

Подробнее об этих видах теплозащиты своими руками можно прочитать в статьях «Утепление пола опилками» и «Утепление пола керамзитом».

Пена для теплозащиты

Пенополиуретановый утеплитель достаточно новый материал в строительстве. При самостоятельном возведении здания этот способ может обеспечить высокую скорость работ и надежную защиту от холода. Об утеплении здания, в том числе и чердачных перекрытий, пеной можно прочитать в статье «Пена для утепления пола».

Это предоставляет большой выбор материалов для утепления и значительно сэкономить на строительстве.

Утепление деревянного перекрытия производится между лагами, поэтому не требует от теплозащитного материала высокой прочности: основную нагрузку от людей, мебели и оборудования возьмут на себя доски или брус.

Большой процент тепловых потерь происходит именно через перекрытие верхнего этажа, поэтому так важно грамотно выбрать утеплитель и соблюдать технологию укладки

Технологические особенности

Последовательность работ зависит от характеристики используемого звукоизоляционного материала. Отличие заключается в порядке укладки звукоизолятора.

Укладываем плиты

Чтобы в доме с деревянными перекрытиями было тихо, монтажные работы выполняют в следующей последовательности:

• Демонтаж старого пола, если таковой уложен.
• На доски, используемые при устройстве потолка нижнего этажа, укладывает паропроницаемый материал.
• Между балками закладывается выбранный шумоизоляционный материал. Его толщина достаточна для обеспечения достаточного уровня звукоизоляции. Укладка – без зазора. При наличии щелей качество работ низкое.
• Настилается слой гидроизоляционного материала.
• Производится укладка резино-пробковой подложки, предназначенной для гашения ударов. Чтобы исключить смещение подложки в процессе эксплуатации, приклеивают к основанию
• Настилают листы ДСП. Для достижения эффекта монтируется «плавающий» пол. Они используются как основание для декоративного покрытия.
• Укладывается подложка. Ее характеристики зависят от вида и параметров напольного покрытия. Хорошо себя зарекомендовала подложка из натуральной пробки, позволяющая повысить качество изоляции.
• Пространство между панелями и стенами заполняется войлоком либо другими материалом с похожими характеристиками.

Если толщина лагов не позволяет уложить шумоизолятор достаточной толщины, следует выбрать плиты подходящей. Затем к уже зафиксированным лагам прибить еще одни под углом 90 градусом. В образовавшееся пространство заложить недостающее количество звукоизоляционного материала.

Используем песок

До начала работ проверить прочностные характеристики перекрытий. Балки должны быть мощными и прочными. Для начала нашиваются рейки на потолке 1 этажа. Пространство заполняется доской или толстой фанерой, а затем обшивается пароизоляцией. После этого засыпается песок. Для проветривания между верхним слоем песка и черновым полом предусматривают зазор в 3 – 5 см. После этого набивают войлок на лаги и стелется толстая фанера. Ее затем можно использоваться как черновой пол для декоративного покрытия.

Таким образом, если шумоизоляция пола и перекрытий в деревянном доме, находящихся между первым и вторым этажом выполнена правильно, при эксплуатации строение не будет возникать проблем. Грамотно подобранные материалы и соблюдение технологических требований позволит добиться высоких результатов.

Шумоизоляция межэтажного перекрытия из дерева требует соблюдения ряда правил. В отличие от бетона и подобных материалов в монолитных перегородках, дерево обладает повышенной тепло- и звукопроводимостью.

Монтаж перекрытий

После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.

Монтаж балок

Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала

Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео:

https://youtube.com/watch?v=fzxNxi7-I_A

Лаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

Крепление опорных брусков

После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.

Монтаж чернового пола

Чаще всего черновой пол делают из доски-дюймовки

Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.

Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:

Настил теплоизоляции

После устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.

Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..

Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.

Настил чистовых полов

Заключительным этапом будет настил чистовых полов, который крепится поверх несущих балок при помощи саморезов или гвоздей.

Для этого материал (доски, ОСБ, фанера) раскраиваются таким образом, чтобы их стык приходился на середину бруса. Чистовой пол является основой для финишного покрытия – ламината, линолеума, паркета.

Характеристика теплоизоляционных материалов

Производство материалов для удерживания тепла в помещении идет в ногу со временем. С каждым годом, в производство поступают новые улучшенные материалы.

На первом месте стоит здоровье потребителей и состояние окружающей среды. Данным требования соответствуют в полной мере утеплители фирмы KnauF.

Экологичность в моде, как и забота о собственном организме.

При выборе материалов в первую очередь необходимо обращать внимание на:

• уровень проводимости тепла;
• легкость;
• влагостойкость;
• пожаростойкость;
• низкий уровень выделения ядовитых веществ либо их отсутствие;
• неподверженность гнилостным и грибковым процессам;
• воздухопроницаемость;
• устойчивость к атакам грызунов;
• гибкость и прочность одновременно;
• влажность сорбционная;
• тепло- и морозоустойчивость.

Уровень сохранения тепла варьируется от 15% до 35%. В зонах с суровым климатом необходимо тщательно утеплять перекрытия  на чердаке, иначе на обогрев дома придется выкидывать немалые суммы.

Хороший уровень утепления чердака дает меньшие перепады температуры и уменьшает образование конденсата под крышей. А это, в свою очередь, хорошая защита от плесени.

Важно! Качественная укладка теплоизоляционных материалов, гарантирует сохранение благоприятного микроклимата в доме. Спасает от холода зимой, и от жары летом. Пароизоляция  защита от влаги повышает время эксплуатации крыши дома и межэтажных перекрытий

Металлические части, меньше поддаются коррозии. Правильная установка окна на чердаке, а также вентиляционные дырки, препятствуют повышению влажности и дают появляться сквознякам

Пароизоляция  защита от влаги повышает время эксплуатации крыши дома и межэтажных перекрытий. Металлические части, меньше поддаются коррозии. Правильная установка окна на чердаке, а также вентиляционные дырки, препятствуют повышению влажности и дают появляться сквознякам.

О качестве укладки теплоизолята в доме свидетельствует отсутствие наледи и сосулек под кровлей, либо их минимальное наличие. Во избежание оттока тепла из дома и появления высокой влажности, на первоначальном этапе застройки дома, необходимо тщательно утеплять межэтажные перекрытия.

Преимущество  перекрытий из дерева состоит в незамысловатости и легкости работ по монтажу. Древесина имеет небольшую проводимость тепла, что снижает отток тепла во период эксплуатации жилья.

Чердачное перекрытие по балкам: технология монтажа по шагам

Согласно результатам расчета, выбирают сечение бруса. Обычно его высота составляет 150-250 мм, а ширина – 100-250 мм. Иногда брус заменяют досками с линейными размерами 100-250 мм и 40-80 мм. При этом достигается экономия пиломатериалов, и несколько снижаются эксплуатационные характеристики будущей конструкции — однако для чердачного перекрытия это некритично. Желательно, чтобы высота бруса равнялась толщине расчетного слоя теплозвукоизоляции.

Особенности установки деревянных балок

Шаг балочных элементов зависит от расчетной нагрузки, выбранного сечения и длины пролета. Обычно интервал между соседними балками выдерживают от 300 до 600 мм, согласовывая его с шириной листов подшивки.

Деревянные перекрытия изготавливают в такой последовательности.

1. Концы деталей, которые будут контактировать с бетоном или кирпичом, пропитывают антисептиком и оборачивают рубероидом (гидроизолом, полиэтиленовой пленкой) на длину до 300 мм. Торец балки, предварительно обрезанный под углом 60 о , не изолируют, но оставляют расстояние от него до стены около 30 мм.

2. Для опоры брусьев или досок в стенах делают выборки глубиной 120-200 мм. Фиксацию концов выполняют с помощью анкерных связей. С одной стороны эти металлические детали крепят к балкам, а с другой – заделывают в стену.

3. Снизу к балкам прибивают обрешетку из реек с минимальным сечением 20 х 90 мм, располагая их в перпендикулярном направлении с шагом 0,6 м.

4. Сверху набивают лаги или устанавливают между балками вертикальные распорки (38 х 100 мм). Второй способ предпочтительнее: он способствует увеличению жесткости перекрытия. Деревянные распорки прибивают гвоздями или крепят с помощью металлических кронштейнов.

5. Подшивают потолок фанерой, древесно- или цементно-стружечными плитами либо ОСП, предварительно проложив слой пароизоляционной пленки толщиной 0,2 мм (нахлест соседних листов – около 200 мм). Обшивка становится дополнительным силовым каркасом перекрытия. Плиты ориентируют так, чтобы их короткая сторона была перпендикулярна балкам.
