Вентиляция (вентканал) для газового котла в частном доме: как сделать вытяжку в котельной (в том числе приточную), требования

Для чего нужен рекуператор

В периоды, когда температура воздуха близится к нулю, на обогрев воздуха внутри помещения владельцы тратят много ресурсов, и соответственно несут много финансовых потерь. К тому же при естественной вентиляции возникают сквозняки, и только что нагретый воздух уходит сквозь микрощели. Получается, что владельцы домов попросту «отапливают улицу». Для экономии тепловой энергии применяется принцип рекуперации. Входной и выходной потоки встречаются в теплообменнике – рекуператоре. Зимою нагретые воздушные потоки, что выталкиваются на улицу, отдают часть своего тепла обогащенному кислородом холодному воздуху из улицы. Аналогично проходит рекуперация охлаждения летом – теплый приточный воздух с улицы отдает тепло уже отработанному воздуху, понижая тем самым свою температуру. Стоит отметить, конструкция рекуператора разработана так, чтобы свежие и уже отработанные потоки находились в отдельных отсеках и не смешивались – процесс теплообмена осуществляется через стенки устройства. Установки могут быть подвесными, стационарными и прямоточными. Достоинства систем рекуперации:

отсутсвие сложности в монтаже;
преобразование энергии подаваемого воздуха в тепло, что позволяет сохранить до 50% тепла в холодный период;
наличие модулей для очистки приточного воздуха от пыли, мелких частиц, аллергенов.

К недостаткам использования теплообменника можно отнести:

высокая цена;
энергозависимость;
выпадение конденсата на стенках рекуператора из-за разности температур;
некоторые модели работают достаточно шумно.

Приборы для вентиляции в частном доме могут устанавливаться только в одном конкретном месте, например кухне (местные) или вентилировать все помещение (общие).

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

газовое котловое оборудование;
отвод коаксиальный углового типа;
прямой коаксиальный трубопровод;
отводчик скапливающегося конденсата;
фильтрующая система и защитная решётка;
наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

разметка отверстия в соответствии с диаметром трубы;
высверливание отверстия согласно выполненной разметке;
монтаж трубы вентиляции через отверстие с небольшим уклоном;
заполнение всех образовавшихся пустот при помощи монтажной пены;
установка специальной заслонки для регулирования скорости движения воздуха.
монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

разметка местоположения вентиляционного канала согласно диаметру трубы;
пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
керамические утепленные системы типа Schiedel;
кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
то же, с внутренним полимерным рукавом типа FuranFlex.

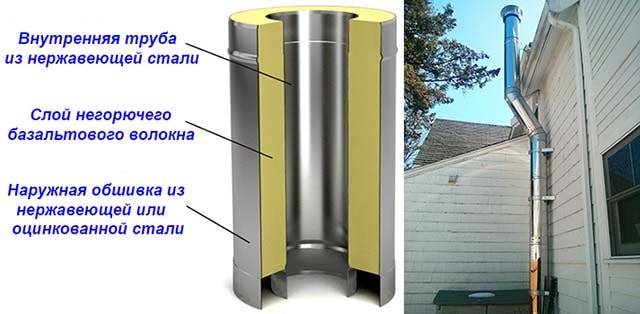

Устройство трехслойного сэндвича для дымоудаления

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Обычная железная труба, утепленная негорючей каолиновой ватой

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

нержавейка трехслойная (сэндвич);
одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
керамика.

Кирпичный газоход прямоугольного сечения 270 х 140 мм гильзуется овальной нержавеющей трубой Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

Требования к котельной частного дома

Основные требования описаны в СНиП 2.04.05–91. Для систем мощностью менее 30 кВт разрешена установка газовой модели на кухне, но при условии отсутствия плиты. Исключение – горелка закрытого типа, не используется кислород в кухне для создания тяги. Если мощность оборудования превышает 30 кВт, обустраивают отдельную пристройку или здание.

Требования:

Минимальная площадь – от 15 м².
Высота потолков – от 2,4 м. По нормативам она составляет 6 м. Если этот показатель меньше, используется поправочный коэффициент 0,25 на каждый метр ниже.
Два вида воздухообмена – естественная и принудительная.
Площадь окон – 300 см² на 1 м³ объема.
Отдельный вход. Если это пристройка, разрешено сделать дверь в жилую часть.
В зоне установки отопительного оборудования поверхность защищают металлическими или асбокартонными листами.

Если используется модель с открытой горелкой, длина дымохода не меньше 4 м. Число угловых поворотов – до 3 шт. Это необходимо для создания тяги.

Схема вентиляции котельной

Каналы для циркуляции делают на этапе строительства. Их диаметр – не менее 20 см. После окончательно расчета можно установить вентиляторы и решетки меньшего размера, использовав переходные гильзы.

Разновидности вентиляционных систем

Оборудование классифицируют по механизму действия. Тип определяют на этапе проектирования здания. Вентсистема – это совокупная работа вытяжных устройств и источников притока. Таким образом, она может быть:

приточная;
вытяжная;
приточно-вытяжная.

Для вентиляции котельной с газовым котлом допустим только последний вариант. Использование исключительно вытяжных элементов подходит для жилых пространств с окнами и ванных.

По способу циркуляции:

естественная;
механическая;
комбинированная.

Естественная циркуляция воздушных потоков базируется на разнице давлений. Приток осуществляется через отверстие, расположенное на уровне 30 см. от пола. Теплые массы поднимаются вверх и свободно покидают пространство через вытяжку, размещенную вблизи потолка. Для вентиляции газовой котельной этого может быть вполне достаточно.

Естественным также называют движение в результате ветрового давления. Например: некоторый объем поступает в здание с наветренной стороны, а выходит с подветренной. Отличительная особенность: для функционирования не требуется специальное оборудование или электроэнергия.

Аппараты принудительной вентиляции могут подавать и вытягивать воздух из локальных зон. Это вентиляторы, электродвигатели и другие приспособления.

По типу конструкции устройства бывают:

канальные: с разветвленной сетью воздухоотводов;
бесканальные: каналы отсутствуют, например, можно установить вентилятор в стене.

Выбор обусловлен степенью загрязненности воздуха. Так, вентиляция помещения, где установлен газовый котел, рассчитывается исходя из действующих норм.

Естественная вентиляция котельных

Это самый простой и не затратный вариант. Воздух с улицы поступает через проход, расположенный близко к полу, и выводится через вытяжку. Установка саморегулирующего приточного клапана обязательна при обустройстве котельной в частном доме.

Монтаж несложен и его легко выполнить своими руками:

На высоте 30 см. от пола высверливают отверстие по диаметру клапана с припуском 10 мм.
Клапан устанавливают с легким уклоном наружу, свободное пространство заполняют монтажной пеной.
Когда пена затвердеет, монтируют заслонку.

Для предотвращения засоров используют решетки, которые снижают производительность клапана, поэтому многие модели имеют вентилятор. Минимальное расстояние от агрегата до приточного отверстия 1 метр. Так перепад температур не будет оказывать влияние на работу автоматики.

Дымоход устанавливают прямо над агрегатом, вблизи формируют отверстие для вытяжки. Расчет естественной вентиляции в котельной частного дома производится по простой формуле, но он не всегда обеспечивает достаточную степень безопасности.

Система принудительной вентиляции

Искусственный метод – это совокупность приспособлений: вентиляторов, калориферов, фильтров. По сути, это климатическое оборудование.

Готовые инженерные решения могут обладать рядом дополнительных функций, например: запускаться при включении горелки. Для бесперебойной работы рекомендуется установка генератора.

Требования

В холода задача владельцев частных домов — поддержание комфортного микроклимата в комнатах. Для этого дом стараются утеплить, прогреть. Чтобы не впустить внутрь слишком много холодного воздуха, помещения реже проветриваются (посмотреть пошаговую инструкцию по обустройству вентиляции в частном доме можно здесь).

По правилам, котельная должна тщательно проветриваться, так как нарушения в работе приводят к возникновению аварийной обстановки. Если отработанный воздух не заменяется свежим, сгораемые вещества из отопительного агрегата попадают на трубы, из-за чего снижается эффективность работы газового котла и падает температура внутри дома.

При некачественной работе системы проветривания в замкнутом пространстве скапливаются избытки угарного газа, что пагубно отражается на здоровье людей, находящихся в близлежащих помещениях.

Качественная система проветривания обеспечивает:

Продление периода эксплуатации котельного оборудования.
Хороший микроклимат внутри дома.
Регулярный приток свежего, обогащённого кислородом воздуха.
Защиту от плесени, грибка.
Защиту от появления продуктов горения в воздухе внутри дома.
Работу котла с высокой отдачей.

Требования и нормы к вентиляции газовой котельной в частном доме прописаны в системе нормативных документов в строительстве (СНиП). Выполнение требований СНиП хозяевами частных домов контролируется сотрудниками газовой службы. Требования:

Система вентиляции должна за час не менее трёх раз обновить воздух.
Поток свежего воздуха поступает суммарно в таком же количестве, как в вытяжку вместе с учётом потребности горения газа.
Вытяжная труба должна находиться в верхней части потолка котельной. Её диаметр — около 1,3 метра.

Внимание
Один из нормативных документов, на который ориентируются газовые службы — СниП. Газоснабжение 2.04.08–87.

Виды вентиляции

Основных видов вентиляции всего два: принудительная и естественная, а в ряде случаев используется комбинированная, которую иногда выделяют в отдельную категорию.

Как видно из названий, в первой разновидности вентиляции используется принудительная подача воздуха, для чего применяются воздушные насосы или вентиляторы. Во втором случае приток воздуха происходит за счет разности его температуры и давления – в помещении и вне его. Чтобы обеспечить воздухообмен, достаточно правильно расположить вентиляционные отверстия. Также часть воздуха может проникать в помещение через естественные отверстия – например, щели под дверями.

Если есть такая возможность, то выгоднее всего использовать комбинированная систему – пока с воздухообменом справляется естественная вентиляция, принудительная находится в режиме ожидания.

Естественная вентиляция

Если обеспечивается троекратная смена объем воздуха за час, то в стандартном шестиметровом (по высоте) помещении можно обойтись организацией естественного воздухообмена.

При понижении потолка на каждый метр придется увеличить воздухооборот на 25% минимум. Плюс, следует в любом случае проектировать воздухообмен с некоторым запасом.

Схема работы вентиляционной системы в котельной частного дома Источник pew.ledikycora.ru.net

Схема предельно проста – напротив котла, в двери или стене, организуется входное отверстие вентиляции (диаметр зависит от мощности котла), которое располагается не выше его рабочей области. Второе, вытяжное отверстие организуется над котлом, обычно на него крепится воздуховод с обратным клапаном (чтобы вытяжка работала только в одну сторону) и «зонтиком» на наружной стороне (чтобы трубу не заливало).

Расстояние между «входом» и «выходом» воздуха в помещении должно быть максимально возможным для обеспечения лучшей тяги.

Недостатки естественной вентиляции:

Зависимость от погодных условий. Необходимо защищать воздуховоды от внешних воздействий среды.
Сложность точного расчета кондиционирования. В зависимости от направления и силы ветра в помещение может поступать различный объем воздуха.
Очень сложно спроектировать одну систему вентиляции для нескольких комнат – чтобы через все помещения проходила одна труба. Преимущественно вывод из каждой комнаты делается сразу на улицу.

Принудительная вентиляция

Принудительная подача воздуха осуществляется за счет так называемых «механических устройств», то есть вентиляторов. Такой тип обустройства воздухообмена удобен сразу двумя особенностями:

Появляется возможность установки климатического оборудования, с калориферами и фильтрами, которое будет очищать и нагревать поступающий воздух;
Также появляется возможность включения системы только в необходимые моменты, что позволит экономить электроэнергию, включая ее, например, только при работе котла.

Минусы принудительной вентиляции следующие:

Стоимость – прежде всего, такая система обойдется дороже, чем естественная вентиляция;
В ряде случаев, шумность – например, при установке климатического оборудования с кондиционированием;

Выбор оборудования без должной подготовки может быть чреват нарушением безопасности: в частности, для газовых котельных важно иметь пожароустойчивое оборудование.

Отопительная система это достаточно сложный комплекс оборудования, поэтому его подбором и наладкой должны заниматься профессионалы Источник stroimdom.com.ua

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

колпак, защищающий конструкцию;
проходной патрубок, которым отделяют трубу от стены;
крепёжные элементы;
переходники от трубопровода к колонке;
смотровое окно для проверки состояния дымоходной системы;
ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

у газовой колонки должен быть отдельный дымоход;
труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
дымоходная труба не должна провисать, крепёж должен быть жёстким;
когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
для хорошей тяги дымоход ставят вертикальным способом;
конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

Этапы монтажа дымохода:

В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
Внутри помещения прикрепляют отвод от колонки.
Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
По всей высоте стены равномерно распределяют крепёжные элементы.
После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
На верхнюю часть трубы одевают укрывной зонт.
В нижней части трубы следует оборудовать сборник для конденсата.
Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода воздуха. Поэтому его содержание в котельной быстро снижается, сгорание газа становится неполным, из-за чего на стенках дымохода более активно оседает сажа, а в помещении становится душно. Самочувствие человека в таких условиях может резко ухудшиться вплоть до потери сознания.

Положение может осложниться, если образуются утечки газа из внутреннего газопровода в доме. Ситуация становится взрывоопасной с возможными тяжёлыми последствиями.

Чтобы этого не случилось, в каждом помещении с газовыми приборами должна быть устроена вентиляционная система. Она позволяет в непрерывном режиме освежать помещение за счёт подачи свежего воздуха из внешнего пространства и удаления загрязнённого.

Свежий воздух в котельную поступает через вентиляционные отверстия в стенах

Варианты вентиляции.

С технической точки зрения данные системы классифицируются по 3 категориям:

своему предназначению,
типу побудителя движения воздуха,
методу передвижения воздуха.

Вентиляционные системы в зависимости от их функций подразделяются на:

По данной теме есть похожая статья – Фальцевая кровля: инструкция по монтажу, вентиляция.

приточные;
вытяжные;
рециркуляционные (подают чистый воздух и подмешивают к нему некоторое количество вытяжного воздуха).

Все вентиляционные системы различаются между собой способом перемещения воздуха. Они делятся на:

безканальные (воздух проникает внутрь дома сквозь окна и двери);
канальные (воздушные потоки перемещаются по разветвленной сети вентканалов и воздуховодов).

Вентиляционные системы различаются между собой и побудительной силой, действующей на воздух. Так их разделяют на:

механические;
естественные.

В первых системах воздух начинает двигаться только после включения вентилятора. Во вторых — он перемещается исключительно благодаря действию законов природы.

Любой хозяин дома еще на этапе его строительства должен определиться с типом вентиляции в нем. Их существует всего три:

(приточно-вытяжная);
(естественная с принудительной вытяжкой).

Как правильно сделать выбор? Любой из данных вариантов имеет свои преимущества и недостатки.

Естественная вентиляция отлично подходит для небольших строений, расположенных в местах с чистой окружающей атмосферой.

В этом случае использование принудительной вентиляции нецелесообразно.

Для больших коттеджей и жилья, находящегося в зоне атмосферного загрязнения, лучше использовать механическую приточно-вытяжную систему вентиляции.

Она не только обеспечит помещения достаточным количеством воздуха, но и очистит его благодаря функции фильтрации поступающей воздушной смеси.

Требования к вентиляции частного дома при использовании различных строительных материалов разные. Для определения наиболее оптимальной вентиляционной системы учитывают хотя бы самый минимальный набор условий:

чистоту атмосферы;
стройматериал, используемый для постройки.

Естественная вентиляция.

Данная система оптимально подходит для строений, возведенных из кирпича; самана; дерева (бревно, брус); газо- шлако- и пеноблоков; монолитного керамзитобетона.

Принудительная вентиляция.

Приточно-вытяжная система вентиляции с функцией дополнительной фильтрации приточного воздуха устанавливается в домах, построенных из панелей 3D, МДМ, SIP, СОТА; сэндвич-панелей; пенополистеролбетона. Приточная вентиляция устанавливается и в каркасных домах, возведенных по канадской технологии («изодом», «термодом»).

Смешанная вентиляция.

Если естественная вентиляция не в силах справиться со своей функцией, несмотря на хорошую тягу в вентканалах, производят монтаж вытяжной вентиляции. Установку механических систем осуществляют только в помещениях, где воздух очень загрязнен или на стенах и потолке собирается конденсат. Их устанавливают в туалете, ванной комнате, котельной. Смешанной также может быть вентиляция кухни, подвала, погреба, санузла. Все бытовые помещения сильно влияют на атмосферу внутри дома, поэтому там чаще всего устраивают дополнительную принудительную вентиляцию.

В очень больших кирпичных и деревянных домах, а также в строениях из пеноблоков тоже можно использовать смешанный тип вентиляции.

Проектирование систем вентиляции, видео:

(необходимо определить необходимое количество приточного воздуха, который будет соответствовать всем санитарным нормам);
(от правильного выбора каналов и воздуховодов полностью зависит атмосфера в доме);
выбору (его делают только после того, как взвесят все за и против того или иного типа вентиляции);
составлению плана-схемы вентканалов (правильная схема системы вентиляции обеспечивает ее хорошую работу);
выбору места для монтажа оборудования;
определению ;
устройству самой системы.

Устройство вентиляции в доме с газовыми приборами своими руками

Для чего нужен рекуператор

Рекомендации по установке дымоходов
