Радиаторы Zehnder Charleston

Достоинства и недостатки

На сегодняшний день панельные батареи можно встретить на рынке различных стран, так как они являются самым традиционным прибором, обеспечивающим качественное отопление и отвечающим требованиям по энергосбережению.

К главным преимуществам таких радиаторов можно отнести:

Стильный дизайн. Изделие внешне имеет простой и аккуратный вид. Производители выпускают приборы в различном оформлении, начиная с классики и заканчивая модерном.
Удобная регулировка. Степень нагрева можно легко контролировать при помощи механических и электронных устройств.
Высокая теплоотдача. Благодаря особому принципу конвекции прибор обладает повышенным КПД.

Доступная цена. По сравнению с другими видами отопительных устройств, панельные радиаторы стоят дешевле, так как для их изготовления используется сталь.
Экономия энергоресурсов. Прибор имеет емкость небольшого объема, поэтому на ее нагрев расходуется намного меньше электричества.
Многофункциональность. Изделие можно использовать как в качестве радиатора, так и конвектора.
Небольшой вес. Конструкция легкая, поэтому ее монтаж вполне реально выполнить своими руками.
Большой выбор модельного ряда. На рынке представлены радиаторы любой мощности и размеров.

Панельные батареи обладают следующими недостатками:

Неустойчивость к гидроударам. Из-за этого радиаторы нельзя подключать к системам центрального отопления.
Высокая чувствительность к кислотной среде. Чтобы защитить стальную поверхность изделия от коррозии, необходимо постоянно поддерживать его уровень рН в диапазоне от 8,3 до 9,5.
Согласно инструкции по эксплуатации, запрещается на длительное время сливать с системы воду. Если этого не делать, то внутренние стенки панелей будут вступать в контакт с кислородом, что повлечет их коррозию.

Трубчатый радиатор – общие сведения

По названию понятно, что этот тип радиатора состоит из трубок. И на самом деле, это не разборная конструкция из стальных трубок, которые соединят два горизонтальных коллектора.

По типу трубчатые радиаторы это радиаторы радиационного типа, то есть основной обогрев помещения происходит тепловым излучением.

По дизайнерскому исполнению, трубчатые радиаторы имеют вполне привлекательный вид и не напоминают отопление заводских корпусов.

Основной материал, который используется для изготовления трубчатых радиаторов это стальная труба. У импортных радиаторов применяется труба толщиной 1.5 мм. В отечественных радиаторах труба более толстая, это 2 мм, что улучшает прочность радиатора на давление системы и немного улучшает теплоотдачу.

По высоте, трубчатый радиатор, может быть от 30 см. Максимальная длина радиатора этого типа 3 метра.

Различаются, также радиаторы по количеству рядов труб. Этих рядов может быть от 1 до 6. Имеется в виду, ряды тру, если смотреть на радиатор с торца. На фото вы видите 5-ти трубный радиатор.

Выпускаются радиаторы с боковым и нижнем подключением.

Типоразмеры батареи Керми

Kermi радиаторы подвешиваются на глухие стены или под окнами, устанавливаются на пол вдоль стен с панорамным остеклением. При выборе модели учитывается тепловая мощность и габариты изделия.

Производитель выпускает радиаторы следующих размеров:

высота 200-900 мм с шагом 100 мм;
длина 400-1100 мм с шагом 100 мм, 1200-2000 с шагом 200 мм, 2300/2600/3000 мм;
монтажная глубина 61/64/100/155 мм.

Широкий выбор типоразмеров позволяет подобрать оптимальный вариант исполнения батареи для любых условий установки.

Приборы отопления также различаются по количеству обогревательных панелей и пластин конвективного оребрения:

тип 10 – 1 панель без оребрения;
тип 11 – 1 панель + оребрение;
тип 12 – 2 панели, 1 пластина оребрения;
тип 22 – 2 панели, 2 пластины оребрения;
тип 33 – 3 панели, 3 пластины оребрения.

Особенности подключения

По принципу подсоединения к трубопроводу Kermi радиаторы подразделяются на два типа – с боковым и нижним подключением.

Модели с боковым подключением имеют две пары патрубков 1/2″ внутренняя резьба на торцах. Это позволяет использовать любую схему присоединения прибора отопления к внутренней сети дома. На один из верхних патрубков устанавливается воздухоотводчик, оставшийся незадействованным патрубок закрывается штатной заглушкой.

Модели с нижним подключением оснащены двумя патрубками 3/4″ внешняя резьба в нижней части прибора отопления. У всех изделий патрубки располагаются справа, исключением являются радиаторы серии Line, где патрубки для нижнего подключения размещены по центру. Радиаторы Керми с нижним подключением имеют встроенный термостатический клапан.

Серии и варианты исполнения

Производитель выпускает три серии панельных приборов отопления стандартных типоразмеров:

Радиаторы имеют вертикально профилированную внешнюю поверхность.
Plan. Батареи с гладкой лицевой стороной.
Line. Радиаторы с горизонтальным профилированием лицевой части панели.

Во всех трех сериях предусмотрены модели для быстрой замены устаревших приборов отопления. Батареи Profil-K, Plan-K, Line-K имеют стандартное расстояние между боковыми патрубками, что позволяет подключать их старой системе отопления без переходников.

Радиаторы Керми Plan-V и Line-V – это приборы отопления в гигиеническом исполнении, без конвективного оребрения, верхней и боковых планок. Такие батареи не накапливают пыль, легко очищаются от загрязнений и предназначены для помещений с высокими санитарными требованиями.

Рабочие параметры

Стальные панельные приборы отопления рассчитаны на работу в составе системы с принудительной циркуляцией. Рабочая температура теплоносителя до +90°С, допускается непродолжительный нагрев до +110°С. Рабочее давление до 10 бар, пиковое – 13 бар.

Наиболее востребованы двухпанельные радиаторы, функционирующие по технологии therm-2 – нагретый теплоноситель поступает сначала в лицевую панель, а затем проходит через тыльную. Это повышает теплоотдачу прибора отопления и снижает потери тепла через стену.

Рекомендуется купить радиаторы Керми, если требуются приборы отопления с высокой теплоотдачей, для нагрева которых достаточно небольшого объема теплоносителя. Из-за небольшой тепловой инерции батареи быстро нагреваются и остывают, давая возможность гибко управлять температурным режимом в помещении и экономить энергоноситель.

Рейтинг стальных радиаторов

Для составления обзора отобрали батареи известных российских и зарубежных брендов. Изучались технические характеристики, конструктивные особенности, специфика подключения. Учитывались отзывы о стальных радиаторах пользователей, мнения теплотехников и строителей

Основное внимание уделили следующим параметрам:

Тип – выпускают трубчатые, панельные модели;
Число секций – влияют на размеры, теплотехнические характеристики;
Мощность – количество генерируемой тепловой энергии;
Комплектация – наличие терморегулятора, кранов упрощает монтаж и эксплуатацию;
Размер – должен соответствовать ширине окна, расстоянию от пола до подоконника.

Низкая устойчивость к коррозии, плохое качество сварных швов, плохая теплоотдача – оборудование с такими характеристиками исключалось из нашего рейтинга.

Лучшие датчики протечки воды

Особенности монтажа

Зендер с нижней подводкой дают больше возможностей в плане дизайна

Подключение отопительных приборов марки Зендер – это больше 35 способов подводки. Потребитель может выбрать боковое, нижнее или верхнее соединение с трубопроводом теплоносителя. Каждый вариант получил индивидуальный номер. При заказе батарей на сайте производителя его указывают для гарантии правильного подключения к системе отопления.

При боковой подводке соединение организуется с одной стороны или по диагонали. Нижняя подводка дает больше возможностей. Подключение входа и выхода труб разносится по краям, размещается с одной стороны или в центре.

При разметке места установки учитывают следующие промежутки:

от пола – 70-150 мм;
от подоконника – 50 мм и больше;
от стены – 30-50 мм.

Монтажные кронштейны прилагаются в комплекте с радиатором. Участок для навешивания размечается в соответствии с правилами. Дрелью сверлятся отверстия под саморезы, фиксирующие крепеж. Точность размещения кронштейнов проверяется уровнем. Заключительный этап – навешивание радиатора. Термовентиль, встроенный в модель Charleston Completto, устанавливается в верхней или нижней части батареи. После подключения термоголовки он готов к регулировке температуры в комнате. Чтобы не повредить окраску, рекомендуется проводить монтажные работы, не снимая защитной пленки. На входе и выходе подключения устанавливается запорная арматура (вентили).

Теплоносителем в системе является вода или незамерзающая жидкость.
Радиаторы совместимы со стальными, медными и металлопластиковыми трубами.
Для предотвращения коррозии материала батареи должны быть постоянно наполнены жидкостью.
Отопительные приборы нельзя эксплуатировать при отрицательной температуре в помещении. Это приводит к разрыву конструкции.
Слив воды возможен в аварийной ситуации и при проведении профилактических работ.

Стальные радиаторы отопления – обновленная классика

Конструктивные особенности и параметры стальных радиаторов отопления

В самом простом исполнении такая модель – это плоская панель из двух листов стали, сваренных по периметру. Пространство между стальными радиаторами отопления заполняет теплоноситель, отдающий тепло металлу, а тот, в свою очередь, – тепловым излучением в помещение (как печь или камин).

Современные модели сочетают 1–3 панели с конвекционными решетками между ними для более эффективной теплопередачи (излучение плюс нагрев воздуха).

Изделия фиксированных размеров (в отличие от наборных секционных), поэтому подбираются исполнения сразу требуемой мощности – данные указываются производителем в описаниях (из расчета 1 кВт на 10 м2 обслуживаемой площади).

Рабочие давления – 10–12 атм, поэтому в коммунальных сетях есть риск вздутия при гидроударе.

Преимущества радиаторов отопления

Эти модели батарей отопления обладают множеством преимуществ перед изделиями из других материалов:

сталь лучше проводит тепло, чем чугун, и хуже, чем алюминий. Поэтому стальные радиаторы отопления – это промежуточный вариант между алюминиевыми и чугунными секционными батареями;
относительно недорогие;
не требуют дополнительных сборочных операций;
большое количество исполнений по размерам, пригодны для установки и под низкий подоконник, и под высоко расположенное окно;
легко обслуживаются – Вы можете купить стальные радиаторы отопления и забыть о хлопотах уборки. Панели легко протираются от пыли, а конвекторы доступны для уборки пылесосом.

Для предотвращения коррозии используется оцинкованный листовой металл, снаружи на детали батареи наносят порошковое покрытие. При должном качестве теплоносителя (если это автономная система, и владелец следит за кислотностью, жесткостью воды и наличием в ней твердых частиц) панельные радиаторы из стали служат не менее 10 лет.

Какой стальной радиатор лучше купить?

Покупая стальные радиаторы в дом или квартиру, нужно, в первую очередь, определиться с типом оборудования. Панельные модели просты и компактны по конструкции. Тепло от них передаётся помещению методом конвенции. Трубчатые батареи – эстетичны, имеют оригинальный дизайн, но стоят дороже панельных. Тепло в них курсирует между стальными трубками, входящими в их конструкцию, быстро прогревая пространство.

Другой важный параметр: высота. Универсальной считается высота батарей 500 мм, подходящая под любые типы подоконников. Также в продаже можно встретить изделия высотой 30, 40, 45, 50, 60 или 90 см.

Размер конвектора. Речь идёт об изогнутой змеевидной пластине, отдающей тепло. При высоте радиатора 50 см размер конвектора должен составлять 40 см, с отпусками по 5 см в верхней и нижней части.

Уровень давления. Данный показатель, который можно найти в технической документации к прибору, должен соответствовать параметрам сети. Иначе батарея просто лопнет.

Вес. Для стандартной модели размерами 500 на 1000 мм он должен составлять не меньше 24 килограмм. Если данный параметр меньше, это говорит о недостаточной толщине стального листа, что может отрицательно сказаться на теплотехнических параметрах модели. Толщина стали прибора должна быть не меньше 1,15 мм. Особенно важен данный показатель для систем, склонных к гидроударам.

Лучшие из стальных радиаторов отопления трубчатых

Arbonia 2057

Стильный Arbonia 2057
Мне нравитсяНе нравится

Представляет идеальное сочетание стильного дизайна с функциональностью и надёжностью. Модель с боковым типом подключения подходит для систем автономного и централизованного типа. Пятиступенчатая обработка поверхности изделия, включающая тщательную очистку, грунтовку, порошковую покраску и высокотемпературную закалку, гарантирует длительную защиту от коррозии. Благодаря сглаженным линиям корпуса, отсутствию острых элементов, отличаются безопасностью и простотой в уходе.

Плюсы и минусы

Гигиеничность, повышенный уровень комфорта при эксплуатации.
Элегантные формы, стильный дизайн.
Возможность подбора изделий разной высоты или длины.
Улучшенная теплоотдача.
Наличие терморегулятора.
Долговечность.

Высокая стоимость.

Цена: от 22439 рублей.

Zehnder Charleston 2180

Оригинальный Zehnder Charleston 2180
Мне нравитсяНе нравится

Сочетает безупречное немецкое качество с оригинальным, стильным дизайном. Одно из преимуществ модели: разнообразие цветовых решений под любые интерьеры. Наличие качественного антикоррозийного покрытия обеспечивает долговечность прибора. Его гигиеничность, безопасность для здоровья подтверждена сертификатами российских и европейских контролирующих служб. По мнению многих покупателей, данные радиаторы являются эталонными среди отопительного оборудования.

Плюсы и минусы

Экологическая безопасность.
Надёжность.
Стильный внешний вид, эргономичность конструкции.
Настоящее немецкое качество.

Высокая цена.

Стоимость модели начинается от 16593 рублей.

Irsap Tesi/3 565 EL6 CL.01 T2

Модель Irsap Tesi/3 565 EL6 CL.01 T2
Мне нравитсяНе нравится

Модель сочетает элегантный, классический дизайн с улучшенной надёжностью и функциональностью. Батарея изготовлена с применением лазерной сварки, придающей максимальную герметичность её конструкции.

Благодаря отсутствию грубых внутренних швов, загрязнения не скапливаются внутри радиатора, что продляет срок его эксплуатации. Тип подключения – боковой. Максимальное рабочее давление: до 10 бар. При компактных габаритах прибор отличается улучшенной теплоотдачей.

Плюсы и минусы

Швы минимальной толщины, выполненные метолом лазерной сварки.
Улучшенные показатели теплоотдачи.
Элегантные формы.
Компактные размеры.
Универсальность.
Длительный срок службы.

У прибора отсутствует терморегулятор.

Цена: от 22 800 рублей.

Особенности монтажа

Зендер с нижней подводкой дают больше возможностей в плане дизайна

Подключение отопительных приборов марки Зендер – это больше 35 способов подводки. Потребитель может выбрать боковое, нижнее или верхнее соединение с трубопроводом теплоносителя. Каждый вариант получил индивидуальный номер. При заказе батарей на сайте производителя его указывают для гарантии правильного подключения к системе отопления.

При боковой подводке соединение организуется с одной стороны или по диагонали. Нижняя подводка дает больше возможностей. Подключение входа и выхода труб разносится по краям, размещается с одной стороны или в центре.

При разметке места установки учитывают следующие промежутки:

от пола – 70-150 мм;
от подоконника – 50 мм и больше;
от стены – 30-50 мм.

Монтажные кронштейны прилагаются в комплекте с радиатором. Участок для навешивания размечается в соответствии с правилами. Дрелью сверлятся отверстия под саморезы, фиксирующие крепеж. Точность размещения кронштейнов проверяется уровнем. Заключительный этап – навешивание радиатора. Термовентиль, встроенный в модель Charleston Completto, устанавливается в верхней или нижней части батареи. После подключения термоголовки он готов к регулировке температуры в комнате. Чтобы не повредить окраску, рекомендуется проводить монтажные работы, не снимая защитной пленки. На входе и выходе подключения устанавливается запорная арматура (вентили).

Теплоносителем в системе является вода или незамерзающая жидкость.
Радиаторы совместимы со стальными, медными и металлопластиковыми трубами.
Для предотвращения коррозии материала батареи должны быть постоянно наполнены жидкостью.
Отопительные приборы нельзя эксплуатировать при отрицательной температуре в помещении. Это приводит к разрыву конструкции.
Слив воды возможен в аварийной ситуации и при проведении профилактических работ.

Преимущества радиаторов Зендер

Разнообразие размеров и форм позволяет подобрать радиатор Зердер для каждого дома

Популярность трубчатых радиаторов оправдана их многочисленными преимуществами:

Применение качественных материалов и лазерной сварки обеспечивают надежность и долговечность конструкции.
Значительная площадь трубчатых батарей способствуют быстрому и равномерному прогреванию помещения.
Лаконичный дизайн и стойкое покрытие делают радиаторы универсальными приборами, вписывающимися в любой интерьер.
Разнообразие типоразмеров, вариантов подключения и цветового решения позволяет покупателю подобрать оптимальную модель для собственной системы отопления.
Особенности конструкции батарей обеспечивают возможность содержания их в чистоте.
Удобное крепление в комплекте с радиатором ускоряет монтажные работы.

Zehnder Charleston Вертикальные радиаторы отопления

Вертикальные радиаторы Zehnder – одна из самых популярных и любимых моделей среди владельцев квартир, домов, выбор профессиональных дизайнеров и архитекторов. Стальные трубчатые вертикальные радиаторы уже стали важным, а иногда и центральным элементом или акцентом в интерьере помещения. Забудьте те времена, когда радиатор скрывали в интерьерах. Zehnder Charleston не нужно скрывать под декоративными панелями.
Стальные трубчатые вертикальные радиаторы функциональны, так как подходят для помещения с высокими окнами, их можно разместить на узких стенах по бокам от окон, в различных выступах, узких угловых пространствах. Вертикальные радиаторы Zehnder Charleston впишутся в любую концепцию интерьера – от минимализма и модерна до хайтека, лофта, фьюжн и многих других. Вы можете купить в Москве по хорошей цене в компании ООО «Компания СТС-К» по телефону +7(495)430-39-65. Доставка в другие города России осуществляется с привлечением транспортных компаний.

Вертикальные радиаторы, которые действительно производятся в Германии. Вертикальные радиаторы Zehnder – это немецкий подход, немецкая точность, немецкое качество, немецкая надежность.

Технические характеристики

Zehnder Charleston – трубчатый секционный радиатор из стали. Отдельные секции (длина одной секции 46 мм) свариваются в готовый радиатор; радиатор грунтуется, покрывается порошковой эмалью цвета RAL 9016 и подвергается горячему обжигу в соответствии с DIN 55900. Тепловая мощность проверена в соответствии со стандартом EN 442. Коллекторная часть радиатора выполнена из листовой стали. Диаметр труб 25 мм.

Специальное исполнение

Zehnder Charleston – трубчатый секционный радиатор из стали. Отдельные секции (длина одной секции 46 мм) свариваются в готовый радиатор; радиатор грунтуется, покрывается порошковой эмалью цвета RAL 9016 и подвергается горячему обжигу в соответствии с DIN 55900. Тепловая мощность проверена в соответствии со стандартом EN 442. Коллекторная часть радиатора выполнена из листовой стали. Диаметр труб 25 мм.

Исполнение для систем с высоким давлением, макс. 18 бар
с приварными заглушками:	2-3-колончатые модели
с приварными заглушками и стяжной шпилькой:	4-6-колончатые модели
для составных радиаторов из нескольких блоков дополнительно за каждое ниппельное соединение:	(нижнее и верхнее)

Внимание!
При заказе радиаторов на повышенное давление 18 бар необходимо заказать:
• Воздухоотводчик с самоуплотнением 18 бар, цвет хром, 1⁄2″ арт. 816070. Для радиаторов с подключением No 3570/5310, 3370/5510, 3470/5410 дополнительно к воздухоотводчику необходимо заказать:
• Заглушку 18 бар, цвет хром, 1⁄2″ арт

974058

Для радиаторов с подключением No 3570/5310, 3370/5510, 3470/5410 дополнительно к воздухоотводчику необходимо заказать:
• Заглушку 18 бар, цвет хром, 1⁄2″ арт. 974058

Монтаж алюминиевых радиаторов отопления.

Требования к установке. При монтаже отопительного прибора следует соблюдать следующие условия:
Несмотря на заданные размеры могут существовать исключения. Батарея может располагаться вровень с подоконником (если окно слишком низко), но в этом случае нижний край радиатора должен быть не менее чем в 3 см. от пола. Для установки алюминиевого отопительного прибора используют специальные кронштейны для радиаторов в виде полочек и шпилек. В случае установки на полу существуют специальные подставки. На одну батарею должно приходится не менее 3 кронштейнов. Когда установка радиатора осуществляется в многоквартирном доме, следует заранее договориться об отключении контура от отопительной системы (домоуправление).
Используемые инструменты и арматура. Для проведения монтажных работ вам потребуется следующий набор инструментов: пассатижи с кусачками, набор ключей, наждачная бумага, ёршик и смазка, труборез, сниматель для фасок. Так же возможно потребуется дрель для отверстий под кронштейны и соответствующие дюбеля. Помимо вышеперечисленных инструментов могут понадобиться следующие детали:
Порядок осуществления монтажа:
В том случае если нагрев батареи происходит быстро и в равной степени всех секций, то его установка совершена правильно.

Подключение

Zehnder Charleston – трубчатый секционный радиатор из стали. Отдельные секции (длина одной секции 46 мм) свариваются в готовый радиатор; радиатор грунтуется, покрывается порошковой эмалью цвета RAL 9016 и подвергается горячему обжигу в соответствии с DIN 55900. Тепловая мощность проверена в соответствии со стандартом EN 442. Коллекторная часть радиатора выполнена из листовой стали. Диаметр труб 25 мм.

Изображение	Описание	Номер	Цена, €

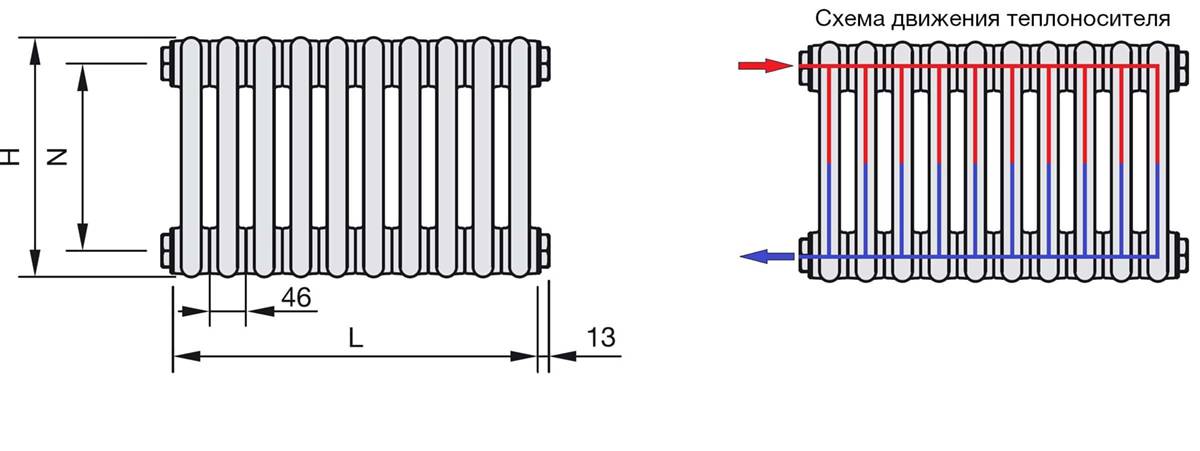

	Боковое подключение. Межосевое расстояние зависит от модели: для 2-колончатых N = H – 58 мм; для 3-6 колончатых N = H – 66 мм. В стандартном исполнении радиатор имеет диаметр подключения 1/2″. Доступны диаметры подключения 1/4″, 3/8″, 3/4″, 1″, 5/4″ по выбору, без дополнительной наценки.		бесплатно

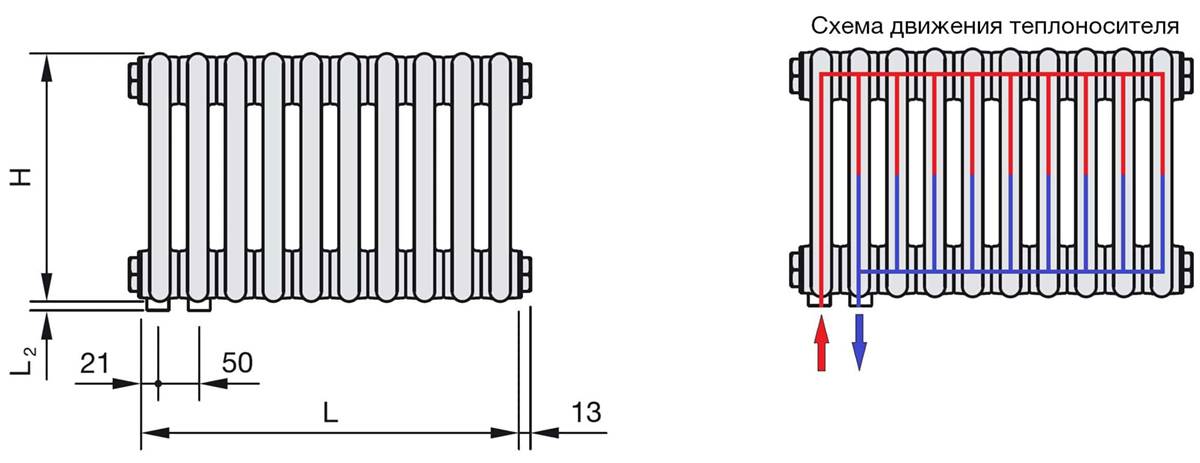

	Нижнее одностороннее подключение с межосевым расстоянием 50 мм и внутренней резьбой для подключения 1/2, без встроенного термовентиля.		71,40 €

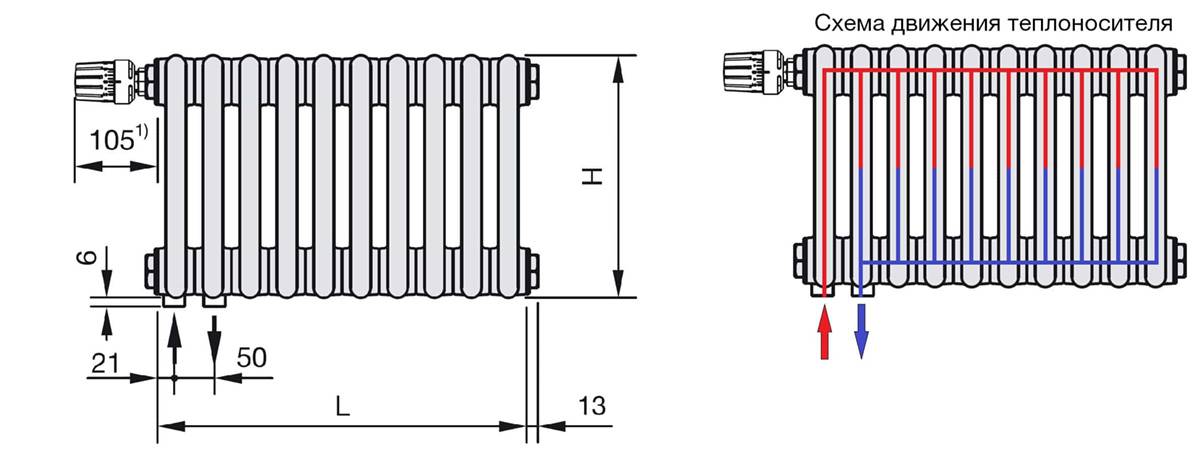

	Нижнее одностороннее подключение “Completto” с межосевым расстоянием 50 мм и внутренней резьбой для подключения 1/2, со встроенным термовентилем. Минимальная длина радиатора 138 мм (3 секции). Термоголовка заказывается отдельно.		147,00 €

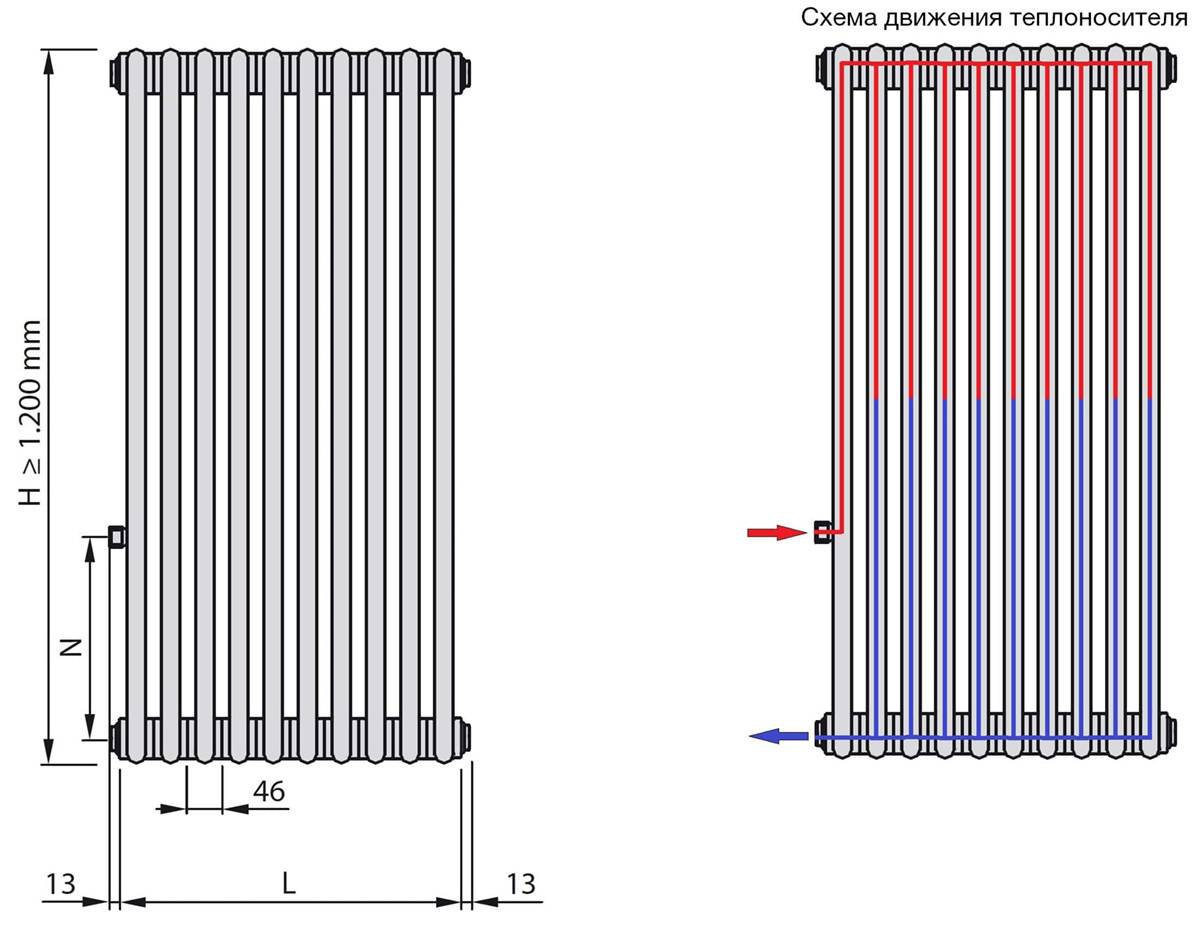

	Боковое одностороннее подключение EASY-ACCESS для радиаторов высотой от 1200 мм. Подключение – внутренняя резьба 1/2″. Возможны различные варианты расстояния между подключениями (N): 500, 600, 619, 700, 800, 819 и 900 мм.		136,50 €
