Какие бывают погружные насосы и как правильно выбрать подходящую модель

Виды погружных насосов для скважины

Чаще всего владельцы частных домов для выкачки питьевой воды из скважины предпочтение отдают насосам погружного типа. В сравнении с поверхностными аналогами они меньше шумят, долговечней, компактней и не так сильно подвержены воздействию колебаний температур уличного воздуха. Плюс агрегат на поверхности не всегда способен поднять воду с большой глубины.

Все модели погружных скважинных насосов подразделяются на две категории:

1. Вибрационные.
2. Центробежные.

В первом случае подкачка воды осуществляется за счет колебаний специальной мембраны, а во втором благодаря вращающемуся диску с лопастями.

Вибрационные

При выборе насоса вибрационного вида важно понимать, что все они оказывают негативное влияние на целостность скважины. Создаваемая такими агрегатами вибрация пусть медленно, но неумолимо ее разрушает

Плюс грунт на дне и вокруг нижнего конца скважинной конструкции при работе глубинного насоса также постепенно изменяет свою структуру. В результате процесс заиливания во многих случаях резко ускоряется.

Примеры вибрационных моделей

Однако у вибрационных насосов есть немало плюсов, среди которых числятся:

Схема установки вибрационного насоса

Вибрационный насос – это идеальный выбор, когда надо раскачать или прочистить скважину. Он вместе с водой поднимает и весь ил со дна. Это одновременно плюс и недостаток данных моделей. Для питья такая жидкость без дополнительной фильтрации не подходит. Однако чтобы промыть сетчатый фильтр на конце обсадной трубы, вибрационный скважинный насос подойдет оптимально.

Центробежные

У центробежного насоса для скважины более высокая производительность. Внутри него вращается одно или несколько рабочих колес с лопастями, которые создают разряжение по центру агрегата, куда и втягивается вода снизу. Скважинные насосы центробежного типа практически бесшумны и способны жидкость поднять с очень больших глубин.

Центробежные модели

Единственный их существенный недостаток – чувствительность к примесям. Чистота поступающего в них водяного потока должен быть высокой. Иначе рабочие элементы гидронасоса начнут истираться и выходить из строя. Прежде чем выбрать насос такого класса для своего дома, необходимо провести анализ воды в скважине. Если механических примесей более 100 г/кубометр, то придется устанавливать вибрационный аналог.

Принцип работы центробежных насосов

Шнековые

Один из типов глубинных насосов в качестве рабочего механизма использует протяжный винт или шнек. Удлиненная форма устройства оптимально подходит для узких скважин. Агрегат может качать воду с примесями песка. Он создает мощный и ровный напор.

Устройство винтового агрегата

Вихревые

В вихревых погружных насосах забор и выталкивание воды происходит с помощью одного рабочего колеса с лопатками, которое расположено в верхней части вертикально подвешенного корпуса рядом с выходным патрубком. Для снижения гидравлических потерь в конструкции предусмотрено очень малое расстояние между боковой гранью диска вихревого колеса и рабочей камеры – это делает невозможной работу вихревых устройств в среде с частицами песка.

Устройства вихревого типа обладают неплохими напорными характеристиками (высота подъема жидкости достигает 100 м.) и средними объемами прокачки (около 5 м.куб./ч.).

Хотя вихревые электронасосы редко используются в быту, на рынке встречаются модели Беламос ТМ, Sprut, Вихрь, NeoClima, Pedrollo Davis.

Рис. 7 Вихревой погружной насос – конструкция и внешний вид

Центробежные

Такого распространения центробежные устройства добились благодаря следующим свойствам:

• Их коэффициент полезного действия (КПД) – наивысший из всех аналогов, в крупногабаритных промышленных агрегатах он достигает 92%, в бытовых моделях доходит до 70%.
• Конструктивно рабочая камера выполнена таким образом, что жидкость поступает в центральную часть центробежного колеса, а выталкивается наружу через боковой патрубок. Это позволяет делать многоступенчатые центробежные устройства, в которых выталкиваемая жидкость подается на ось следующего колеса, еще больше повышающего ее давление. Благодаря использованию нескольких центробежных колес с отдельными рабочими камерами (ступенями), удается получить в системе параметры напора, в разы превышающие показатели другого насосного оборудования, (в бытовых моделях напор не превышает 300 м).
• Центробежные виды способны прокачивать жидкость в больших объемах при высоком напоре, при бытовом использовании данный показатель редко превышает 20 м.куб./ч.
• Агрегаты центробежного типа менее подвержены воздействию мелких частиц песка на рабочий механизм, их повсеместно используют в песчаных скважинах, выбирая модель для работы с подходящим размером частиц, указанном в паспорте.
• Существенным преимуществом центробежных видов является высокая оснащенность автоматикой, ведущие мировые производители насосного оборудования (Grundfos, Pedrollo, Speroni, Dab) снабжают свои приборы блоками с частотным регулированием скорости вращения рабочего колеса. Данная инновация позволяет не только существенно сэкономить электроэнергию при эксплуатации электронасоса (до 50%), но и значительно увеличить срок его службы.

Если перечислять всех производителей центробежных насосов, представляющих свою продукцию на отечественном рынке, список будет довольно объемным, поэтому ограничимся ведущими мировыми производителями, указанными выше. Из отечественных брендов наибольшую известность получили Водолей, Джилекс Водомет, Вихрь, Беламос, Калибр, Unipump.

Рис. 8 Центробежные погружные насосы – конструкция и материалы изготовления на примере Grundfos SBA

https://youtube.com/watch?v=MWusNeBaBlw

Повысительные насосы «Wilo» серии РВ: PB-088EA и PB-201 EA

Благодаря повысительной технике проблема слабого напора в водопроводной магистрали давно себя отжила. Увеличивая давление в водопроводной сети, обеспечивают бесперебойную работу водонагревательных приборов и функционирование санузлов. Рассматриваемые насосы внешне и функционально идентичны. Главное отличие состоит в диаметре рабочих колес. Рассчитаны исключительно на бытовое пользование. Перегонка сильно загрязненной воды с крупными включениями ими не допустима. Максимальная t 0C отметка в зависимости от модели составляет 60-80 0.

Преимущества:

• стойкие к коррозии чугунные и пластиковые детали;
• выдерживание незначительные (до 10 %) скачки напряжения;
• функционирование в ручном и автоматическом режимах;
• термозащищенный двигатель с производственным ресурсом на 10 лет;
• встроенный датчик протока, мгновенно срабатывающий в момент откручивания крана;
• быстрый монтаж – каждый насос поставляется с накидными гайками и прокладками для установки.

Технические характеристики «Вило» PB-088 EA/ PB-201 EA:

• Крутящий момент – 2,9 тыс. об./мин;
• Мощность двигателя– 70/200 Вт;
• Сечение напорного/выводящего патрубка – 15/25 мм;
• Диаметр выводящего патрубка —
• Напор – 8/15 м;
• Продуктивность – 2,1/3,3 м3/ч;
• Самовсасывание – 8 м.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

• для организации систем водоснабжения на промышленных предприятиях;
• для организации систем водоснабжения жилых кварталов;
• для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Лучшие насосы для колодца до 10 метров

Grundfos SBA 3-35 A

Погружной насос для создания системы водоснабжения на даче и в загородном доме. Используется для забора чистой воды из колодца и накопительного бака глубиной до 10 метров.

Оснащен встроенными элементами управления, включая датчик протока и систему защиты от перегрева.

Сетчатый фильтр исключает попадание примесей в жидкость. Прибор подключается к сети 220/230 В. Качественная автоматика обеспечивает пропускную способность 3 куб. м в час.

Характеристики:

• глубина погружения — 10 м;
• максимальный напор — 35 м;
• пропускная способность — 3 куб. м/ч.;
• потребляемая мощность — 800 Вт;
• длина кабеля — 15 м;
• габариты — 15×52.8 см;
• вес насоса — 10 кг;
• уровень шума — 50 дБ.

Достоинства:

• качественная сборка;
• компактный;
• практически не шумит;
• вся автоматика в едином корпусе.

Недостатки:

• высокая цена;
• приходится закрывать, чтобы не проникли грызуны.

Aquario ASP-25-100WA

Погружная насосная станция для скважин от 15 см, колодцев и водоемов. Подключается к сети 220 В. Используется для забора воды температурой до + 35C.

Качественный фильтр обеспечивает содержание песка в воде не более 180 грамм/м.куб.

Корпус выполнен из нержавеющей стали, устойчивой к механическим повреждениям. За счет пропускной способности 3 куб. м/час обеспечивается бесперебойная подача воды.

Характеристики:

• глубина погружения — 15 м;
• максимальный напор — 40 м;
• пропускная способность — 3 куб. м/ч.;
• потребляемая мощность — 620 Вт;
• длина кабеля — 15 м;
• габариты — 15×52.8 см;
• вес насоса — 10 кг.

Достоинства:

• автоматическая работа;
• практически не шумит;
• высокая производительность;
• отсутствие примесей в воде.

Недостатки:

• ненадежная петелька для подвешивания насоса;
• коротковатый кабель.

DAB DIVERTRON 1200 M

Установка для индивидуальной и коллективной системы водоснабжения. Вода закачивается без твердых частиц. Корпус, диффузоры и рабочие колеса выполнены из технополимера, а крепежные элементы — из нержавеющей стали.

Это обеспечивает долгий срок эксплуатации агрегата. Насос предназначен для погружения на глубину до 12 м.

Допускается забор воды температурой от 0 до 35 градусов.

Система защиты от перегрузки исключает поломку насоса.

Характеристики:

• глубина погружения — 12 м;
• максимальный напор — 46 м;
• пропускная способность — 5.7 куб. м/ч.;
• потребляемая мощность — 1100 Вт;
• длина кабеля — 15 м;
• габариты — 15×45 см;
• вес насоса — 11 кг.

Достоинства:

• встроенный гидроаккумулятор;
• простая установка;
• низкий уровень шума;
• можно оставлять в колодце на зиму.

Недостатки:

• быстрый износ мотора;
• высокая цена.

GARDENA 5500-3 Classic

Устройство подходит для погружения на глубину до 12 метров. За счет высокой мощности мотора обеспечивается бесперебойная подача воды с пропускной способностью 5.5 куб. м/час.

Насос потребляет всего 900 Вт.

Возможно подключение к сети 220 В и 230 В с помощью 15-метрового кабеля. Прочная конструкция и крепежные элементы гарантируют долгую эксплуатацию агрегата.

Характеристики:

• глубина погружения — 12 м;
• максимальный напор — 30 м;
• пропускная способность — 5.5 куб. м/ч.;
• потребляемая мощность — 900 Вт;
• длина кабеля — 15 м;
• габариты — 14.9×47.5 см;
• вес насоса — 9.6 кг.

Достоинства:

• хороший напор воды;
• качественная сборка;
• практически не шумит;
• работает без перебоев.

Недостатки:

• высокая цена;
• быстрый износ стартера двигателя.

UNIPUMP ECO FLOAT-3

Насос погружного типа подходит для эксплуатации совместно с системами полива и дождевателями. Отличается высокой мощностью и низким уровнем шума.

Выполнен из прочных материалов, обеспечивающих бесперебойную работу устройства.

Подходит для погружения на глубину до 20 м. Оснащен системой защиты от перегрузок. За счет высокой мощности подает до 5.1 куб. м воды в час при максимальном напоре 49 м.

Комплектуется 20-метровым кабелем для подключения к сети 220 В и 230 В.

Характеристики:

• глубина погружения — 20 м;
• максимальный напор — 49 м;
• пропускная способность — 5.1 куб. м/ч.;
• потребляемая мощность — 480 Вт;
• длина кабеля — 20 м;
• габариты — 9.84×63.5 см;
• вес насоса — 9.6 кг.

Достоинства:

• высокая производительность;
• напор соответствует заявленному;
• подходит для глубокого погружения;
• качественная сборка.

Недостатки:

• высокая цена;
• рассчитан на работу с перерывами.

Технические характеристики и виды

По техническим характеристикам все погружные насосы для воды можно объединить в две группы: штанговые (двигатель находится отдельно), и бесштанговые (двигатель вмонтирован в тело прибора, погружен под воду). Также их разделяют по типу выполняемых функций:

• циркуляционные;
• поверхностные;
• погружной дренажный;
• погружные для скважин (с глубиной погружения до 100 м);
• погружные для колодцев (глубина погружения — 3−4 м);
• мобильные погружные насосы (для кемпинга).

Техника для скважин с водой отличается между собой диаметром, скоростью подачи воды, максимальной глубиной погружения, «терпимостью» к твердым примесям (чистая вода, или песок диаметром до полумиллиметра), материалом обшивки (пластик, металл, керамогранит), количеством потребляемой энергии.

Наиболее часто покупаются приборы диаметром 90 мм или 125 мм (в соответствии с диаметром труб). В среднем за час работы насосы данного типа могут перекачать от 6 до 15 тысяч литров воды. Бесперебойная работа гарантируется изготовителями на срок от года до двух лет, если хозяин соблюдает нормы эксплуатации (строго вертикальное погружение, чистота и температура жидкости).

Погружной дренажный насос надежно откачивает грязную воду с подвалов, колодцев, бассейнов, а также может использоваться в промышленности

При выборе прибора обращайте внимание на размеры отверстий у всасывающей части (определяет возможности применения в загрязненной среде) и местоположение этой части устройства (лучше снизу, чем сбоку). Бытовые приборы легкие по весу, малогабаритные

Промышленные приборы из-за использования чугуна в обшивке тяжелые по весу и установке.

При выборе погружных насосов для колодцев стоит обращать внимание на их обшивку и производительность: диапазон объемов воды, способных выкачиваться насосом, значительно меньше, чем у скважинных аналогов (от 450 л в час). Также для большинства приборов станет проблемой работа «всухую»

Также для большинства приборов станет проблемой работа «всухую».

Однозначными плюсами всех погружных насосов является прямое охлаждение двигателя жидкостью, которую он перекачивает.

Виды скважинных насосов

Насосное оборудование подразделяется на два основных вида:

1. Погружные;
2. Поверхностные.

Они различаются, прежде всего, по месту размещения. Поверхностные располагаются в кессоне скважины или непосредственно в доме, погружные – размещаются в стволе обсадной трубы скважины, в массиве воды. Имеют они и конструктивные отличия – кроме основного типа, центробежных насосов.

Существуют другие типы механизмов – поршневые ручные, мембранные, насосные станции и так далее. По внешнему виду погружные насосы имеют форму цилиндра, поверхностные – корпус насоса с электродвигателем воздушного охлаждения.

Небольшой обзор насосов для скважин

Российский Водомет обеспечит дом и участок стабильной подачей воды.

Итак, вы решили приобрести скважинный насос, какой лучше и дольше будет служить? Давайте рассмотрим несколько наиболее популярных моделей.

ДЖИЛЕКС Водомет ПРОФ 55/75 Дом

• Вид – погружной.
• Страна-производитель Россия.
• Глубина погружения – 30 м.
• Производительность – 55 л/мин.
• Высота подъема – 75 м.
• Диаметр насоса – 98 мм.

При такой производительности насос способен обеспечить водой несколько точек разбора в доме и полить огород.  Насос полностью приспособлен к эксплуатации в условиях российского климата.

Агрегат оборудован гидроаккумулятором, обладает хорошим напором, плавным пуском, почти полным отсутствием вибрации, удобством и простотой в обслуживании, а также возможностью работать в запесоченных скважинах. Автоматизированное управление оснащено функциями защиты от «сухого хода» и перегрева.

К минусам можно отнести довольно высокую цену, которая компенсируется надежностью агрегата.

Grundfos SQ 2-55

Надежность и долговечность насосов Grundfos проверена не одним поколением потребителей.

• Вид – погружной.
• Страна-производитель – Дания.
• Глубина погружения – 55 м.
• Производительность – 33 л/мин.
• Высота подъема – 68 м.
• Диаметр насоса – 74 мм.

Довольно дорогой насос, но это как раз тот случай, когда качество агрегата превышает заявленную стоимость. При диаметре 3 дюйма прибор подойдет для узких скважин, оснащен функциями защиты от перегрева и работы «в сухую», и прочее.

Насос имеет высокую износоустойчивость, плавный пуск, высокий КПД, легко обеспечит хорошую подачу воды к 3 точкам разбора. Работает совершенно бесшумно, эргономичен, кроме того, производитель дает хорошую гарантию (10–15 лет).

Выпускаются насосы как в горизонтальном, так и в вертикальном вариантах, что значительно повышает их функциональность. Сравнение скважинных насосов других фирм-производителей с агрегатом данной компании будет не в пользу первых.

Минусом является слабая устойчивость к перепадам напряжения, придется дополнительно приобрести стабилизатор. Еще не рекомендуется применять насос в сильно запесоченных скважинах, желательно перекачивать чистую воду.

UNIPUMP ECO 1

Цена насосов UNIPUMP будет по карману любому покупателю.

• Вид – погружной.
• Страна-производитель – Россия.
• Глубина погружения – 20 м.
• Производительность – 80 л/мин.
• Высота подъема – 52 м.
• Диаметр насоса – 96 мм.

Насос предназначен для слабо запесоченных скважин, имеет автоматическое управление с защитой от перегрева и «сухого хода». При такой высокой производительности агрегат полностью обеспечит дом питьевой водой и достаточный полив даже большого участка. Насос отличается бесшумной работой, экономичностью и эргономичностью, а также доступной ценой.

К недостаткам можно отнести чувствительность к жесткой воде и слабый сетевой провод.

Belamos TF3-80

Белорусские насосы отличаются высоким качеством сборки.

• Вид – погружной.
• Страна-производитель – Белоруссия.
• Глубина погружения – 80 м.
• Производительность – 45 л/мин.
• Высота подъема –85 м.
• Диаметр насоса – 75 мм.

Насос для узких скважин обладает доступной ценой, хорошей производительностью, стабильным напором в широком диапазоне расхода воды и высоким качеством сборки. Гарантийный срок, указанный производителем, составляет 12–15 лет.

Конструкция агрегата предусматривает возможность чистки насосной части своими руками, без обращения в специализированную организацию. Насос имеет встроенную термозащиту с принудительной активацией, исключающей поломку двигателя в аварийной ситуации, не боится перепадов напряжения, в комплект входит кабель 50 м и вилка с заземляющим контактом.

Из минусов можно особо отметить высокое энергопотребление.

Правила монтажа

Отвечая на вопрос, какой погружной насос выбрать для скважины, необходимо понимать, что правильная его установка решает многие проблемы

Поэтому очень важно точно следовать требованиям проводимого монтажа

Все сначала производится на земле.

• Крепление троса к насосу.
• Установка шланга или трубы.
• Крепление трубы и питающего кабеля хомутами.
• Проводка трубы и кабеля через отверстия в оголовке.
• Крепление троса к оголовку.

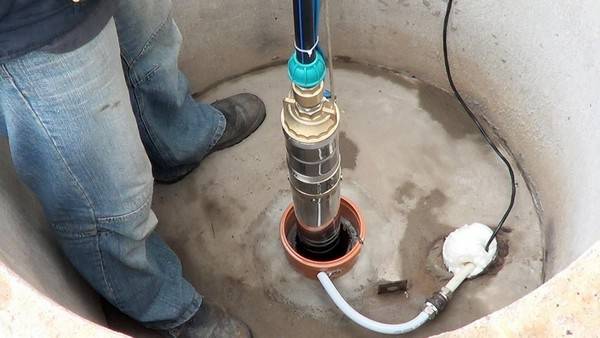

После чего можно опускать насос в скважину, устанавливая оголовок поверх обсадной трубы. После чего происходит подключение подающей трубы к водопроводу, кабеля к распределительному щиту.

Монтаж насоса для скважины

Казалось бы, не самый сложный вопрос, касающийся выбора скважинного насоса, но сколько надо учесть его характеристик. Иногда неучтенная позиция может сказаться уже через несколько дней эксплуатации агрегата в виде некорректной его работы. Поэтому надо очень внимательно относиться к каждой характеристики, подойдет ли она именно под ваши условия эксплуатации и водопроводной системы, и насоса в отдельности.

Виды насосов для скважин

Все модели делятся на:

• Погружные насосы. Устройства частично или полностью погружаются в воду.
• Поверхностные. Они используются, когда уровень воды не ниже 9 метров. Их установка может осуществляться на грунте и плавающей платформе, но обязательное условие, чтобы вода не попала вовнутрь двигателя.

Принцип работы и правила установки поверхностных насосов

Монтаж поверхностного насоса

Работа насоса для скважины заключается в следующем:

• На вращающемся валу электродвигателя крепится помпа, на которой имеются отверстия для подачи и забора воды.
• Забор осуществляется рукавом или шлангом с обратным клапаном. Элемент должен быть хорошего качества, иначе разгерметизация агрегата может привести к тому, что двигатель не заведется.

• Увеличить глубину забора воды свыше 9 метров можно используя внешний эжектор, опускаемый под воду вместе со шлангом. В этом случае при работе насоса в эжектор опускается часть воды, в шланге повышается давление, что увеличивает напор. Но сильный шум, создаваемый установкой, не позволяет использовать такой вариант постоянно.
• Установить поверхностный насос очень просто. Агрегат ставится около скважины, в воду опускается шланг, устройство подключается к сети.
• Устанавливать насос лучше в отапливаемом помещении или в утепленную емкость.

Типы погружных насосов для скважин

Производители выпускают три типа погружного оборудования:

• Центробежное. Это самые дорогие устройства. Предназначены для подъема воды с глубины более 100 метров.
  В ее составе песок может превышать 180 г/м. Особенностью агрегатов является большая мощность и увеличенная производительность.
• Вихревые. С их помощью может закачиваться вода с содержанием примесей до 40 г/м, а глубина скважин от 30 до 100 метров.
• Винтовые. Цена таких устройств самая маленькая. Служат для организации водоснабжения из скважин, глубина которых до 15 метров или открытых водоемов. Максимальное наличие абразивных частиц – 40 г/м.

Для скважин используются глубинные насосы, обладающие большой мощностью.

Глубинные насосы

Оптимальные размеры таких устройств позволяют устанавливать их в узких скважинах. Длина вытянутого цилиндра насоса от 50 сантиметров до 2,5 метров, а наружный диаметр около 10 сантиметров.

Если встанет вопрос, какой насос выбрать для скважины 15 метров, то глубинный насос – оптимальное решение. Он хорошо подходит для шахтных колодцев, глубоких песчаных или артезианских скважин, технологических емкостей. Для их изготовления используется высокого качества нержавеющая сталь.

Центробежные насосы для скважин

Центробежный насос

Особенностями агрегата являются:

• Конструкция устройства включает в себя вал двигателя, на котором расположено колесо, состоящее из двух пластин, соединенных лопастями.
• Воду лопастями захватывает центробежная сила насоса, а затем выбрасывает ее в подающую трубу. Насосы центробежные — самый распространенный тип оборудования для скважин. Это самый универсальный механизм.
• Их основное предназначение – перекачивать чистую воду. Это указывает на то, что в воде не должно быть даже небольшого количества песка.
• Стоимость центробежных насосов зависит от числа ступеней и некоторых конструктивных особенностей.
• Для бытовых нужд чаще всего используют одноступенчатые насосы, однако если нужен больший напор воды, выбирать следует многоступенчатые насосы, где на одном валу находятся несколько действующих колес.

Варианты применения вибрационного насоса

Вибрационные насосы используются в следующих целях:

Устройство вибрационного насоса

• Откачка воды из резервуара. Он может использоваться для осушения только что вырытого колодца или при необходимости прочистки его.
• Поднятие воды из резервуара для использования в быту.
• Подача воды из открытого источника такого, как озера, бассейны, реки и т.д.
• Подача воды из заранее наполненной емкости, к которой можно отнести цистерну, бак и т.д.
• Откачка воды из подтопленной комнаты, подвала, траншеи и т.д.
• Откачка воды из скважины также может производиться при помощи вибрационного насоса, но вот отзывы о применении этого агрегата в подобных условиях сильно разнятся. Одни положительно отзываются о работе насоса, используя его годами, а другие рассказывают об испорченной скважине и обрушении фундамента.

Выбор скважинного насоса

Выбор насоса для скважины производится по комплексу показателей. Существуют научные методики расчета, но можно провести и укрупненный расчет.

Основными показателями в работе подбираемого насоса являются:

1. Напор (создаваемое давление), м. водного столба;
2. Производительность, м3/час.

Напорная характеристика складывается из нескольких составляющих суммы:

1. Высота (глубина) скважины до нулевой отметки ввода в здание;
2. Сопротивление горизонтального участка трубопроводов;
3. Высота до верхней водоразборной точки;
4. Минимальный напор в сети дома;
5. Запас мощности – от 5 до 10 %.

Причем расчет следует вести, не принимая в учет наличие гидроаккумулятора на станции. Он предназначен для уменьшения частоты пусков и сглаживания пульсаций. Рекомендуется приобрести и установить отдельный гидроаккумулятор большего объема. Применение этого устройства обязательно для любого типа насосного оборудования.

Рассмотрим частный случай – скважина имеет глубину 20 метров, горизонтальный участок – длину 8 метров, верхняя точка водоразбора (смеситель) размещен на высоте 2 метра. Минимальный напор для работы бытового оборудования (стиральной машины, посудомоечного агрегата и т.д.) составляет величину от 1 до 1,5 кгс/см2 (по паспорту изделия), то есть от 10 до 15 метров водного столба.

Сопротивление горизонтального участка составит 8 х 0,3 = 2,4 метра. Итоговый напор составляет:

(20 + 2,4 + 2 + 15) х 1,1 = 43,34 метра (где 1,1 – поправочный коэффициент запаса мощности).

Далее определяется вторая величина – производительность. Она определяется по среднему значению водопотребления на одного человека в сутки – 200 литров. Для семьи из 4 человек необходимый объем воды составит 0,8 м3/сутки.

Постоянный период водопотребления составляет примерно 12 часов. Необходимая производительность насоса составит 800 л / 12 часов = 66,7 = 70 литров в час. Для учета пиковых нагрузок следует применить поправочный коэффициент 1,25. Тогда итоговая величина составит 70 х 1,25 = 87,5 = 90 литров в час (2,16 м3/сутки).

Расчетная величина производительности не должна превышать суточный лимит скважины по воде. Превышение может вызвать засорение скважины, повреждения каналов в ее основании.

Последний этап выбора насоса – подбор по диаграмме «расход – напор». Эта диаграмма присутствует в паспорте каждого насоса. По осям напора и расхода (производительности) отмечаем рассчитанные величины.

Пересечение точек на кривой диаграммы будет реальными показателями работы агрегата при расчетных условиях. Точка пересечения должна располагаться в средней части (средней трети) графика.

Выбор насоса для скважины – важное мероприятие. Знание типов оборудования и методика расчета позволяет подобрать необходимый насос для скважины без труда

К выбору насоса можно привлечь специалистов в магазине – как правило, опытные менеджеры владеют методикой подбора. При этом можно сверить свои расчеты – доверяй, но проверяй.

( , 1 сегодня)

Какие бывают виды?

Водяные аппараты делят на две категории:

1. Погружные.
2. Поверхностные.

Каждый из этих видов устройства работает по разной схеме. Их особенности:

Поверхностные

Ручные	Эффективен, если отсутствует потребность в непрерывном потоке струи. Нажатием на рычаг вода поднимается с глубины. За несколько нажатий можно быстро набрать ведро. Ручной насос для воды из скважины, имея простую схему, часто изготавливается своими руками.Состоит из поршня, цилиндра и двух клапанов (водяным или воздушным). Основным элементом является рычаг, который приводит в движение клапан. Он позволит сэкономить семейный бюджет, благодаря своей независимости от электричества. При этом проработает на абиссинке не меньше покупного. О том, как самому сделать ручной насос, можно узнать из подготовленного видеоматериала в этой статье
Самовсасывающие	Самовсасывающий имеет электропривод. Сам корпус не контактирует с жидкостью, и его необходимо скрывать от попадания дождя. Такие устройства с источником соединяются рукавом, или прокладываются трубы. Обязательное использовать обратный клапан. Слабым местом является отсутствие системы охлаждения.Конструкция имеет один блок управления на выключение/включение мотора. Чтобы не отвлекаться на процесс перекачки, нужно отдельно приобретать автоматику.В среднем они способны создать напор около 8 м. Для дома этого может оказаться недостаточным. Подобные установки используются при заполнении небольших емкостей
Эжекторные	Если глубина воды колеблется от 10 до 25 м, то используются аппарат, оснащенный эжектором. Под этим подразумевается то, что изготавливается второстепенный контур из трубы меньшего диаметра. По нему жидкость будет прокачиваться на большой скорости, что приведет к увеличению давления в подающей трубе. Как следствие, это положительно скажется на общем напоре воды в системе.Такое решение позволяет поднимать жидкость с большой глубины. Однако при этом производительность помпы падает. Среди минусов можно выделить тот факт, что при работе они шумные

Виды насосов для подъема воды на поверхность

Сейчас есть несколько видов насосов, которые используются для выкачивания жидкостей с глубины. Основные среди них такие:

• поверхностно установленные;
• погружные вибрационные;
• погружные центробежные (ротационные).

Первый тип оборудования характерен тем, что механизм находится на поверхности, тогда как в воду помещена присоединенная труба (шланг), по которой и происходит всасывание воды. Поверхностно расположенные помпы имеют ограниченную глубину подъема жидкости (до 9 метров), поэтому рассматривать их как полноценное скважинное оборудование не приходится. С помощью таких приборов можно поднять жидкость только с поверхностных водоносных пластов (верховодки), где вода по качеству годится разве что для полива.

Погружные вибрационные насосы, которые работают за счет движения мембраны и системы клапанов, просты конструктивно, недороги и могут выкачивать воду с глубины до 30-40 метров (в зависимости от мощности модели). Однако в водоносных глубинных колодцах такое оборудование устанавливать категорически не рекомендуется по нескольким причинам:

• сильная вибрация разрушает конструкцию скважины;
• возникающая во время работы сильная турбулентность поднимает со дна водяной шахты ил и песок, которые загрязняют воду;
• форма вибрационных насосов не приспособлена к использованию в узких обсадных трубах, поэтому устройство часто застревает в них, после чего приходится проводить дорогостоящие ремонтные и восстановительные работы.

В водоносных скважинах средней и большой глубины используется оборудование только ротационного типа. Центробежные погружные насосы специально предназначены для работы в условиях узких скважинных стволов и при правильной эксплуатации служат от 10 до 20 лет. Что собой представляет такой вид устройств, рассмотрим дальше.

Дополнительное оборудование

Автоматика для скважинного устройства позволяет забыть про работу помпы. Рассмотрим некоторые виды оборудования и произведем ее подключение по схеме.

Автоматика

Делится на 3 поколения:

• 1 поколение: реле давления, блокиратор сухого хода, поплавковый выключатель;
• 2 поколение: электронный прибор, имеющий несколько датчиков, устанавливающихся в трубопроводе, на помпе и других местах. Благодаря ему выполняется следующая работа: учет уровня воды, блокировка сухого хода, аварийное отключение, контроль температуры двигателя;
• 3 поколение: имеет расширенные функции, с точным контролем работы.
