Ремонт газовых колонок на дому: главные неисправности и их устранение

Виды водяных блоков и принцип работы

Водяной блок газовой колонки может изготавливаться из разных материалов:

• латуни – сплав меди с цинком;
• пластика – отличается практичностью и долгим сроком службы;
• полиамида – долгий срок службы обеспечивается за счет использования стекловолокна.

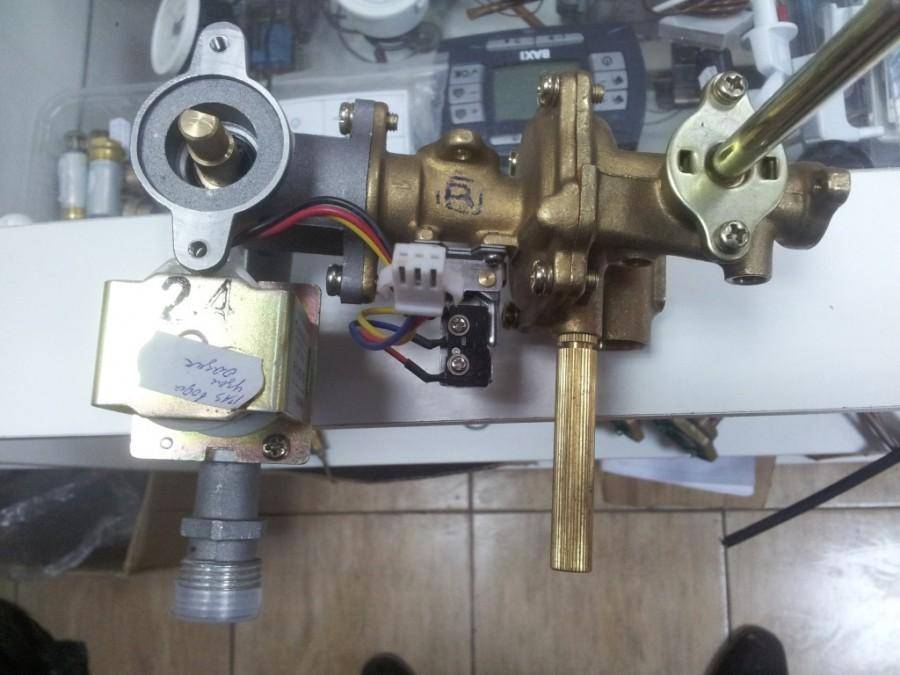

Устройство водяного блока газовой колонки подразумевает наличие таких составляющих:

• основание и крышка с винтами;
• диафрагма с установленным на штоке диском;
• регулятор расхода;
• сопла;
• регулятор потока;
• селектор температуры;
• фильтр горячей воды.

Водяной блок разделен резиновой мембраной на две части, одна из которых подключена к холодному водоснабжению, а другая оснащена штоком, соединенным с газовым клапаном. На металлическом стержне автоматических устройств находятся «крылья», подключенные к блоку электророзжига.

Принцип работы «лягушки» заключается в следующем:

• при открытии крана с холодной водой одна из полостей блока заполняется;
• напор воды давит на мембрану, которая в свою очередь прогибается и оказывает давление на шток, находящийся во второй части «лягушки»;
• стержень начинает давить на клапан, тем самым открывая подачу газа;
• в автоматических колонках на штоке находятся «ушки», подающие сигнал на блок розжига;
• вырабатывается искра, которая зажигает пламя;
• после закрытия крана с горячей водой внутренние детали приходят в обратное движение, шток возвращается в первоначальное положение с помощью пружины и закрывает подачу газа.

Комплектация автоматических и полуавтоматических газовых колонок может несколько отличаться, но сам принцип срабатывания остается неизменным.

Течь газового водонагревателя

стоимость такой запчасти может достигать 30% цены колонки

Наиболее часто отверстия обнаруживаются на трубке, находящейся, с наружной стороны теплообменника. Если будет выявлено место повреждения, то первым делом нужно предпринять определённые меры.

1. Сливается вода из радиатора путём открытия крана в мойке или ванной и откручивается накидная гайка на патрубке колонки подводящей холодную воду.
2. По причине того, что колонку в большинстве случаев устанавливают, выше кранов в доме, то вода из радиатора водонагревателя стечёт самотёком.
3. Для устранения оставшейся жидкости используют компрессор или бытовой пылесос.

Обычно сама процедура пайки не должна, вызывать проблем. Первым делом необходимо место, где обнаружено повреждение, зачистить при помощи наждачной бумаги и обработать растворителем. Лужение выполняется любым доступным припоем с помощью мощного паяльника. В качестве флюса используется канифоль.

После покрытия тонким слоем припоя повреждённого участка его наращивают до 2 мм толщины. Затем выполняется визуальный осмотр патрубка по всей длине. При обнаружении зеленных образований можно быть уверенным, что в этом месте скоро появится новая дырка, поэтому данный участок трубки также пропаивается.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций. Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

• тройник,
• шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
• предохранительный клапан с дренажным отводом,
• запорный вентиль для отключения системы,
• трубопровод.

На схеме показано как правильно установить накопительный водонагреватель Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

• редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
• фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Бойлер готов к работе

Устройство газовой колонки

Вся суть газовой колонки строится на главных трех составляющих: теплообменнике, основной горелке и запальной горелке. Принцип работы всей установки заключается в следующей системе функционирования последовательных механизмов:

• теплообменник, представленный в виде медной трубы с ребрами, обеспечивает проходимость воды;
• горящий газ, обеспечивающий нагрев теплообменника, способствует, соответственно, и нагреванию протекающей через теплообменник воды;
• встроенная система регулирования газового узла обусловливает безопасную эксплуатацию всей установки;
• защитная автоматика в случае прекращения воды и отсутствия давления блокирует подачу газа.

Если говорить об автоматических колонках, то именно таким образом построена работа фактически каждой из них. Но чтобы попытаться отремонтировать колонку в случае возникновения каких-либо неполадок, нужно для начала узнать конкретный характер образовавшейся неисправности.

Сопло Вентури: принцип работы

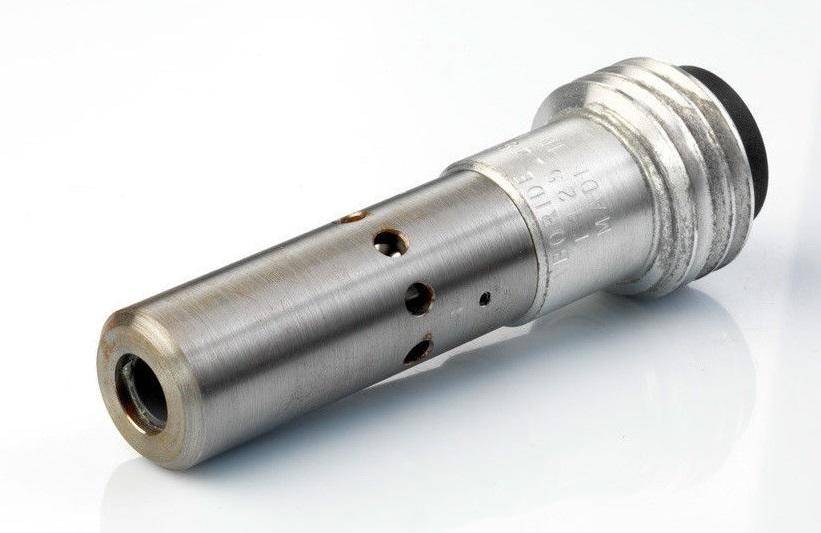

Одним из важных элементов водяного узла является сопло Вентури (трубка Вентури) – устройство которое регулирует подачу газа. Чаще всего, в газовой колонке сопло занимает нижнюю часть колонки, и располагается в правом патрубке (как, например, в колонке Нева).

Принцип работы трубки Вентури заключается в том, что когда рабочая среда проходит через узкий участок, ее давление снижается

При закрытии крана горячего водоснабжения, трубка выравнивает давление под и над мембраной, шток, отвечающий за подачу газа, перемещается в исходное положение: подача прекращается и горелка гаснет.

Устройство газовой колонки Нева Транзит и других моделей

Водонагреватель Нева Транзит ВПГ 10е атмосферного типа работает от батареек. Характеризуется принудительным думоудалением, запуском при слабом давлении холодной воды, энергосберегающим принудительным зажиганием. Устройство газовой колонки Нева Транзит (ВПГ 18) оснащается защитным устройством, которое контролирует пламя горелки, предотвращает перегрев, защищает от замерзания, перегрева, ветрового подпора, утечки тока (в моделях с принудительным дымоудалением).

Устройство газовой колонки Нева 4511 схожее: также розжиг происходит при помощи электроискры (питание от батареек), на лицевой панели размещены регуляторы подачи газа и воды. Устройство газовой колонки Нева 4511 предполагает возможность работы от природного и сжиженного газа (как и газовая колонка Нева Транзит). Конструкция газовой колонки Нева 4513 позволяет регулировать только силу пламени.

Более простой по конструкции является советская модель газовой колонки Нева 3208, частыми причинами ремонта которой являются неполадки водяного блока. При этом простота конструкции обеспечивает надежность функционирования.

Устройство и работа водонагревателя Нева Люкс 5514 схоже с тем, как функционирует газовая колонка Нева Транзит ВПГ 10е. Розжиг происходит при помощи запальника, регулируется только сила подачи газовой смеси. При этом специалисты предостерегают от постоянного режима работы колонки Нева Люкс, так как это может сказаться на ее производительности.

Запуск прибора и регулировка температуры

Чтобы правильно настроить горячую воду в устройстве, необходимо:

• Открыть полностью смеситель для подачи горячей воды;
• С помощью переключателя воды выбрать необходимое значение температуры;
• Закрыть кран.

Согласно советам профессионалов:

• Подождать момента, когда в магистрали понизиться давление, но колонка еще будет работать;
• Вывернуть ручку водного тумблера до максимума;
• Регулятор газа перевести на минимальное значение, пока температура не станет такой, как вам необходимо.

Для окончательной подготовки стоит настроить подачу газа. Для этого необходимо посмотреть в технический паспорт и узнать минимум по значению для этой марки.

Тумблер разворачивают на минимальное значение.

Включают кран подачи газа. У газовой колонки «Электролюкс» и «Аристон» делают это после присоединения к сети. Газовую колонку «Оазис», «Юнкерс» и «Бош» подключают, когда будут установлены элементы питания- батарейки.

Включают горячий вентиль и устройство начинает работать.

Как настроить температуру воды

Включают смеситель и проверяют температуру нагрева воды. Она обязана быть на двадцать пять градусов больше изначальной. Стоит отметить, что вода в газовом котле нагревается постепенно. Настройка газовой колонки производится при помощи газового рычага.

Профессионалы не советуют нагревать воду более пятидесяти пяти градусов. Это плохо влияет на устройство, так как образуется накипь.

Проблемы с давлением

Настройка газовой колонки требует определенного времени. Соответственно, результат будет виден позднее. После каждого этапа стоит выливать воду и давать ей нагреться снова с той целью, чтобы значения были верными. Препятствовать нормальной работе может пониженное давление в устройстве.

Устройство газового водонагревателя

Проточный водонагреватель отличается по типу камеры сгорания газа:

1. Открытая камера сгорания газа. Кислород, необходимый для процесса горения, берётся из воздуха естественным путём без применения дополнительных механизмов. Другое название приборов такого типа – атмосферные;
2. Закрытая камера сгорания газа. Кислород также берётся из воздуха, но принудительно подаётся в зону горения с помощью дополнительных механизмов. Другое название — турбированные, наддувные.

Атмосферные колонки наиболее распространённый тип приборов, поскольку не требуют дополнительных устройств в своей конструкции. Это значительно облегчает цену для конечного потребителя и делает приобретение устройства менее обременительным.

Как устроена газовая колонка с камерой сгорания открытого типа показано на рисунке «Схема газовой колонки». Бытовой прибор состоит из основных узлов:

• Корпус, выполненный из листового металла.
• Горелка с запальным механизмом с датчиком горения.
• Теплообменник, состоящий из змеевика, защищённый кожухом.
• Клапан с механизмом регулировки скорости сжигания газа.
• Водяной узел с защитной системой.
• Механизм розжига (пьезоэлектрические, электрические, работающие от батареек механизмы розжига или с постоянно горящим фитилём).
• Система подключения дымохода с датчиком тяги.
• Трубки для подвода холодной и вывода нагретой воды.
• Трубки для подвода природного газа.

В наддувном водонагревателе устанавливаются дополнительные элементы:

• система нагнетания воздуха (вентилятор):
• грелка с автоматической настройкой силы горения;
• автоматический механизм розжига, работающий от гидрогенератора или электросети;
• управляющий контроллер.

Как видно из узлов, входящих в наддувную колонку – это более сложный бытовой прибор — автоматический, снабжённый модулем управления, по сути, компьютером. Работа происходит под контролем управляющего модуля, что более комфортно и безопасно для потребителя.

Принцип работы

В основе принципа работы лежит розжиг горелки при начале потребления воды. Потребитель открывает кран, механизм колонки определяет начало потребления воды и зажигает горелку для её нагрева. Поэтапно работа колонки состоит из шести этапов:

1. Потребитель активирует запальный механизм.
2. Открывая кран, создаётся проток воды, который своим усилием, давлением, активирует механизм лягушки, расположенный в водяном узле. Под давлением воды, с помощью механических узлов, открывается газовый клапан.
3. Газ, поступающий на горелку, загорается от запальника.
4. Вода поступает в теплообменник, где через систему змеевиков нагревается.
5. Нагретая вода выводится через трубки в водопроводную систему и поступает на точки раздачи воды.
6. При закрытии крана потребителем, проток воды прекращается, давление на мембрану лягушки исчезает, клапан перекрывается – горелка гаснет.

К принципу работы газовых колонок, неизменному с прошлого века, необходимо добавить следующее:

• Постоянно горящий фитиль практически не применяется в современных устройствах. Ему на смену пришли системы розжига моментального типа, работающие от бытовой электросети, батареек или на пьезоэлектрическом элементе.
• Для безопасности потребителя в современные газовые колонки встроены датчики контроля тяги дымохода и температуры горения, которые перекрывают подачу газа в случае срабатывания.
• Наддувные газовые колонки автоматически регулируют интенсивность горения, измеряя температуры воды и нагревая её до уровня заданным потребителем.

Как проверить тягу в газовой колонке

В первую очередь, если возникают проблемы с водонагревателем, проверяют тягу. Для этого к вытяжному отверстию подносят зажжённую спичку или кусочек бумаги:

• если пламя неподвижно, значит, есть проблема в дымоходе или вытяжной системе. Для этого можно просто удалить скопившуюся грязь;
• если пламя затягивает внутрь, значит, система работает отлично;
• если пламя отклоняется в противоположную сторону – это означает появление обратной тяги,что крайне опасно,для этого следует проверить её в вентшахте, предварительно отсоединив от неё дымоход. Если вентканал работает нормально, пламя на спичке отклоняется внутрь, значит,возникли проблемы в теплообменнике.

Проверка тяги в колонке

Конструктивные особенности газовой колонки

целесообразно ознакомиться с устройством такого водонагревательного прибора

Централизованная подача горячей воды в жилые помещения появилась не так давно. При этом проблема нагрева воды в частных домах и многоквартирных постройках решалась разными методами, самым распространённым из которых был нагреватель накопительного принципа действия, работающий на твёрдом топливе.

Нагрев воды в таких котлах должен был происходить заблаговременно, так как для того чтоб принять ванную или душ, затрачивалось от 60 до 90 минут. Естественно, это делало использование таких приборов очень неудобным и непрактичным. Поэтому для решения проблемы, быстрого нагрева воды была разработана газовая колонка.

Принцип работы газовых колонок состоит в нагреве воды поступающей из водопровода за счёт сгорания газа. При этом чтобы максимально ускорить данный процесс водонагревательное устройство снабжается теплообменником, распределяющим водный поток по тонким трубкам, расположенным прямо над горелкой. Благодаря этому удалось добиться быстрого прогрева воды непосредственно во время её использования.

Такая конструкция газовой колонки является основой большинства подобных водонагревательных устройств. Все остальные конструктивные дополнения служат для розжига газа и задания температурных параметров, а также обеспечения защиты и безопасности прибора. При этом если рассматривать розжиг колонки, то он отличается принципом действия.

• Розжиг с использованием запальника подразумевает постоянное поддержание небольшого источника открытого огня. В свою очередь, сам запальник зажигают или спичкой или пьезоэлементом, встроенным в колонку.
• Система пьезорозжига без использования запальника.
• Электронный блок розжига газовой колонки, работающий от сети переменного тока.

Если говорить о системе обеспечения безопасности, то она в большинстве случаев механическая. Даже самая современная газовая колонка, напичканная, разными электронными блоками имеет самую простую защиту, механически связанную с мембраной и устройством приёма воды, а также газовым клапаном. Открытие газового клапана происходит только при достаточном давлении воды на мембрану. Проще говоря, отсутствует вода не горит газ — воду включили горелка зажглась.

Особенности

Газовая колонка Neva 4510 вызывает со стороны потребителей противоречивые чувства. Ее делает концерн Baltgaz, и в линейке его проточных нагревателей воды на газовом топливе нет более дешевых предложений. Но при этом в производстве используются поставляемые из Китая комплектующие. Название модели вкратце описывает ее технические характеристики, соответствующие внесенным в паспорт продукта. Так, цифры «45» обозначают серию, «10» — количество согреваемой за минуту воды, иногда еще присутствует буква «М», показывающая глубокую модернизацию.

Спецификой системы в сравнении с иной продукцией под брендом Neva является питание от пары батареек. Не предусмотрено плавное модулирование огня. То есть изменение давления воды в подводящем канале будет отражаться на ее температуре после нагрева. Справляться с этой проблемой придется вручную. Фронтальная панель оборудована парой регулирующих ручек – синяя отвечает за поступление жидкости, а красная за достигаемый прогрев.

Промежуток между ручками оснащается цифровым экраном, показывающим уже имеющуюся температуру. Это позволяет максимально сократить риск ошибки.

Колонка подобно иным моделям российского производства оснащена:

• датчиком тяги;
• индикатором присутствия огня;
• термическим датчиком;
• аппаратурой газового контроля.

Колонка имеет КПД от 88%, рассчитана на давление природного газа от 1274 Па. Для сжиженного топлива этот показатель составляет 2940 Па, номинальное значение расхода за 60 минут соответственно 1,95 и 0,77 куб. м. Чтобы устройство нормально действовало, к нему должна подводиться вода напором от 300 кПа. Если она нагревается до 25 градусов, можно получить свыше 8 л жидкости. При более сильном нагреве (40 градусов) расход понижается до 5,3 л.

Neva 4510 в высоту достигает 0,65 м, в ширину 0,36 м, а в глубину 0,21 м. Тяжесть системы не превосходит 10,4 кг. Предусмотрена профилактика избыточного нагрева воды. Контроль присутствия пламени в горелки реализован благодаря эффекту ионизации. В конструкции предусмотрено и смотровое окошко.

Необходимое давление воды

Минимальное давление, необходимое для включения выбранной колонки, указывают в документации к оборудованию

Уделять внимание этому параметру особенно важно при монтаже колонки в старых домах, возведенных в 60-70-х годах, так как напор в их трубах часто бывает недостаточным для работы нагревателя. Если производитель заявляет минимальным требованием напор больше 0,15 бар, то в старом здании с функционированием данной колонки возможны проблемы

Еще один момент – способность колонки выдерживать гидравлический удар, периодически появляющийся при водоснабжении

Так называют недлительное повышение напора в трубах, способные вызвать утечки и повреждения соединений. При значении в пределах 11-12 бар колонка способна выдерживать подобные изменения

Еще один момент – способность колонки выдерживать гидравлический удар, периодически появляющийся при водоснабжении. Так называют недлительное повышение напора в трубах, способные вызвать утечки и повреждения соединений. При значении в пределах 11-12 бар колонка способна выдерживать подобные изменения.

Типичные неполадки блока

Чаще всего узел выходит из строя из-за некачественной воды. Примеси калия и магния оседают и забивают детали устройства. Также влияют перепады давления в трубах. Доказано, что 80% поломок газовых нагревателей происходят по причине выхода из строя водогазового узла.

Изучите основные признаки и причины поломок.

Напор воды нормальный, но горелка не зажигается

• Проверьте мембрану. Резиновый элемент быстро изнашивается, рвется, течет. Вместо старого элемента лучше установить силиконовую мембрану.
• Застрял шток, не двигается с места. Возможно, он прикипел. Смажьте это место и сальник смазкой для восстановления работы.

Холодный поток достаточно сильный, но горячий – слабый

• Сетчатый фильтр засорился мелким мусором, ржавчиной. Снимите и прочистите деталь.
• Забилось сопло на входе в узел. Также выполняется чистка.

При открытии смесителя колонка запускается не сразу

• Канал шарика-замедлителя забился. Проводится разборка и чистка элементов. Шарик находится в крышке узла.
• Шарик замедлитель неверно отрегулирован. Нужно подкрутить регулировочный винт.

После закрытия кранов прибор не прекращает работу

Шарик заклинило, либо его канал засорился.

Техника работает не на полную мощность, во время работы может погаснуть

Мембрана получила повреждения. Нужно заменить неисправный элемент.

Если вы обнаружили неисправность и решили выполнить ремонт своими руками, читайте ниже, как снять редуктор.

Регулировка и настройка газовой колонки

Для ремонта любого газового оборудования важно соблюдать специальные правила безопасности, поэтому такие работы лучше поручить специалистам. Однако с правильной настройкой газовых колонок можно справиться и самостоятельно

Современные колонки продаются в обширном ассортименте, но особенности их настройки будут похожими у разных моделей. Мы рассмотрим регулировку колонки с электрическим розжигом, на панели которой вы увидите две шкалы и две рукоятки. Одна шкала с делениями и одна из рукояток используется для настройки подачи воды, а вторая шкала и другая рукоятка – для подачи газа.

Когда нужна регулировка?

Настроить работу колонки требуется после покупки и монтажа оборудования, чтобы производительность устройства и расход газа на нагрев воды были оптимальными для конкретной модели. Кроме того, наладка проводится в ситуациях, когда установленные ранее настройки сбиваются, например, если с техникой обращались неаккуратно.

Настройка расхода воды

Начинать работы по настройке газовой колонки следует именно с регуляции поступления воды. Номинальный напор, которого требуется добиться, указан в техпаспорте на колонку. Если вы потеряли такую документацию, то можете посмотреть нужные данные на сайте производителя.

К примеру, в приобретенной вами модели колонки производительность должна составлять 11 литров за минуту. Для установки данного значения нужно открыть один кран горячей воды, затем установить ручку на корпусе аппарата в необходимом положении, после чего закрыть кран.

Регуляция подачи газа

Чтобы подготовить газовый тракт к работе, установите регулятор подачи газа на корпусе аппарата на минимальной отметке. Подключив оборудование в сеть либо вставив в колонку батарейки, можно открыть кран на газовой трубе. Далее, после открывания крана с горячей водой аппарат включится автоматически и начнет нагрев воды.

Чтобы продолжить настройку, возьмите инструменты, способные измерять температуру воды. Ваша цель – установить рукоятку регулятора подачи газа в том положении, когда температура вытекающей из крана горячей воды будет на 25ºС выше, чем температуры воды, поступающей в колонку из водопровода. При этом помните, что газовое оборудование не производит нагрев воды мгновенно, поэтому для измерения температуры воды следует немного подождать.

Далее вы сможете менять температуру поступающей из крана горячей воды лишь рукояткой, которая меняет напор воды. При уменьшении напора вода будет двигаться внутри колонки медленнее, и, соответственно, нагреется сильнее.

В следующем видео можно увидеть и услышать некоторые интересные факты о настройках и регулировке газовых колонок.

Виды неисправностей

Поскольку большинство пользователей газовых колонок применяют в жилых домах и квартирах проточные нагреватели с открытыми камерами сгорания, то речь пойдет именно о таковых. Автоматизированные турбированные колонки с сетевым электропитанием и розжигом через гидрогенератор слишком сложны для корректирования, поэтому вмешиваться в технику подобного рода конструкции человеку, не имеющему в такой работе ни малейшего опыта, категорически не рекомендуется.

На сегодняшний день наиболее частыми проблемами, с которыми приходится столкнуться обладателям газовых колонок, являются следующие:

• характерный газовый запах в квартире, исходящий из газовой установки;
• неполадки с пуском и розжигом основной горелки;
• самопроизвольное отключение нагревателя непосредственно во время работы;
• всевозможные подтекания и протечки.

Если вы почувствовали резкий запах газа, стоит незамедлительно перекрыть соответствующий кран, распахнуть окна и сообщить об этом в аварийную службу. Вы поясните оператору характер возникшей проблемы, а он, в свою очередь, исходя из предоставленной вами информации, определит, нужно ли прислать к вам бригаду сиюминутно, или же направить к вам специалиста в порядке очереди. Здесь без вариантов, самостоятельно пытаться устранить утечку метана строго воспрещено.

Газовые водяные колонки: принцип работы, неисправности

Водяная газовая колонка относится к водонагревательным аппаратам проточного типа. Это значит, что вода, через водозаборный узел, поступает в колонку, проходит по трубкам теплообменника, нагревается и выходит, направляясь по трубопроводу к точкам водоразбора.

Как и любое сложное оборудование, газовая колонка может выйти из строя (перестать включаться, зажигаться и гаснуть и т. д.). Это может быть связано как с внешними факторами (напором воды, газа, качеством вентиляционной тяги), так и поломками внутренних узлов оборудования.

Чтобы понять как устранить возникшую неисправность, нужно разобраться в устройстве и принципе работы водяного блока колонки

Проверить водоприемный блок колонки необходимо, если:

• Колонка не зажигается при рабочем напоре воды в 3-4 баров;
• Горячая вода идет слабо, при этом, напор холодной воды достаточно сильный;
• Колонка зажигается через некоторое время после открытия крана горячего водоснабжения, а не сразу;
• Колонка остается в рабочем состоянии после закрытия крана горячего водоснабжения;
• Колонка не набирает нужную мощность, отключается во время работы.

Некоторые из вышеперечисленных поломок можно устранить своими силами, для других же понадобиться вызов специалиста.

Устройство газовой колонки

Теплообменник в саже

1. Корпус газовой колонки. Выполняется, в зависимости от производителя и страны происхождения из металлосплава, стали, чугуна. На нем же расположена панель управления, и информационный дисплей (на некоторых моделях), именно он сообщит,когда плохо греет газовая колонка. К примеру, если газовая колонка Junkers плохо греет воду, специальный дисплей сообщит о резком снижении температуры воды в системе;
2. Термостат – устройство, благодаря которому начинается процесс удаления дыма;
3. Теплообменник – ключевой узел, именно в который поступает тепловая энергия, которая и превращает холодную воду в горячую. Когда газовая колонка стала плохо греть воду, именно теплообменник может стать причиной выхода из строя системы;
4. Камера сгорания, бывает двух видов: закрытая и открытая. В камере сгорания происходит превращение топлива (газа) в тепловую энергию;
5. Система розжига (электрод). В зависимости от возраста и модели устройства, такая система может быть электрическая, либо пьезорозжиг;
6. Горелка;
7. Отсек для элемента питания. Выход из строя данного механизма, может быть причиной того, что газовая колонка перестала греть воду. К примеру, случались ситуации, когда банальный выход из строя элемента питания стал причиной того, что газовая колонка Бош плохо греет воду;
8. Антирифулер;
9. Газовый клапан (благодаря которому происходит подача газа в систему). При его засорении, которое происходит со временем, случаются ситуации, когда плохо греет газовая колонка Аристон;
10. Расширительный бак, для промежуточного забора воды. Накопительный бак у накопительных газовых колонок;
11. Дымоход (либо отсек для вывода отработанных газовых продуктов у газовых колонок с закрытыми камерами сгорания);
12. Вентилятор (характерно лишь для закрытых газовых колонок). Благодаря данному устройству и специальной конструкции герметичной камеры сгорания происходит отвод отработанного газа);
13. Входной клапан холодной воды, газа и сбросной клапан;
14. Выходной клапан горячей воды.

Для того, чтобы разобрать почему газовая колонка Беретта плохо греет воду следует описать принцип работы газовых водонагревателей. Прежде всего газ и холодная вода поступают в устройство газовой колонки через отдельные клапаны. Данное явление происходит при повороте крана горячей воды.

Причина по которой газовая колонка плохо греет воду

Одновременно зажигается горелка и газ начинает поступать в камеру сгорания. После превращения газа в тепловую энергию, последняя накапливается в теплообменнике. В это время холодная вода проходит по специальным трубкам, и по истечении времени становится горячей, и последняя поддается на систему водоснабжения. Далее происходит процесс вывода отработанного газа: естественной тягой, либо при помощи вентилятора, в зависимости от вида колонки.

Все данные процессы – важны, поэтому,когда газовая колонка не греет воду либо, когда газовая колонка сильно греет воду это знак, при котором один, либо несколько механизмов вышли из строя.
