Как доставить воду в дом
В некоторых случаях возможно обустройство скважины прямо в доме. Для этого скважину делают еще до возведения дома, что дает возможность все тщательно обустроить и запитать дом водой без лишних проблем. Такой подход является наиболее рациональным, однако большая часть людей бурит скважину на определенном удалении от здания. Это дает возможность орошать участок, а также подавать воду в дом, но здесь появляется необходимость доставить воду в дом, то есть необходим водопровод.
Водопровод может быть выполнен в трех видах:
1. внутренний водопровод, который функционирует в доме;
2. водопровод, действующий до поступления в дом;
3. система, предназначенная для забора воды из скважины.
Устройство внутреннего водопровода будет включать целый набор различных труб, переходников, кранов, а также иные устройства и приборы, которые нужны для комфортного пользования.
Водопровод, действующий до поступления в дом, должен будет обеспечить доставку жидкости, то есть он свяжет оборудование скважины, а также внутренний водопровод. В качестве оборудования будет выступать скважинный насос, а также иные элементы, необходимые для поставки жидкости из скважины в водопровод.
Установка узлов системы водоснабжения
Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.
Она состоит из таких узлов:
- Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
- Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
- Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
- Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
- Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
- Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
- Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
- Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.
Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.
Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.
В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.
Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:
- На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
- Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
- Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
- Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.
После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.
Какие трубы выбрать для разводки водопровода в квартире
Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.
Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.
Медь
К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.
Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.
Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.
Металлопластик
Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.
Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.
Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.
Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.
Пластик
Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:
- полибутилен;
- полиэтилен;
- ПВХ;
- полипропилен.
Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.
Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.
Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений
Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости
ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.
Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.
Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.
В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.
Бурение скважины
Первый шаг – создание источника воды, то есть бурение скважины. Ее глубину нужно определять по двум факторам: залегание водной жилы на участке и ваши конкретные потребности в водоснабжении. Существует несколько методов бурения, но самый простой и вместе с тем эффективный вариант – ударно-канатный. Для его реализации вам понадобиться соорудить своеобразную опорную треногу из металлических труб и зафиксировать на ней специальный забивной стакан – он крепится посредством механической лебедки с тросом.
Непосредственно бурение выполняется по следующей схеме:
- с напором вбиваете стакан в землю;
- стакан забирает грунт;
- поднимаете стакан и удаляете из него грунт;
- вновь вбиваете стакан.
Выполняете аналогичные действия, пока скважина не достигнет нужной глубины. После завершения бурения в скважине нужно установить обсадную трубу – металлическую или пластиковую с резьбовым соединением. Она должна максимально плотно прилегать к грунту.
И финальный процесс организации источника воды – прокачка готовой скважины: с помощью насоса из нее необходимо откачать грязную воду с песком и глиной.
Схема: система автономного водоснабжения
Особенности монтажа своими руками
После того как схема водопровода составлена и определен вариант разводки, можно приступать к монтажу системы.
При проведении автономного водоснабжения из колодца следует учитывать температурный режим в регионе и закапывать трубы на такую глубину, чтобы они не замерзали
Этапы монтажа автономного водоснабжения:

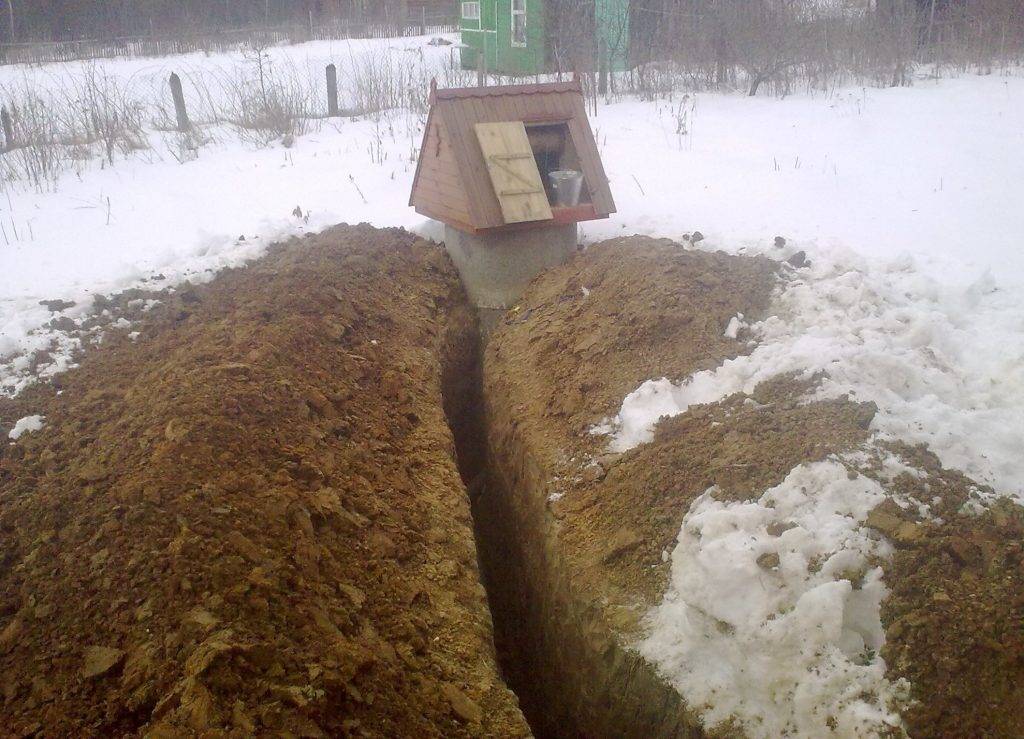

- Вначале следует вырыть траншею для водопроводной трубы ниже точки промерзания грунта – при этом нужно делать небольшой уклон в 3 см на каждый метр линии;
- В нее же можно проложить кабель для насоса;
- Для внешнего водопровода подойдет металлопластиковая труба, которую нужно подвести в колодец с заранее сделанным для нее отверстием;
- Если к водопроводу подключен погружной насос, то его нужно подсоединить к трубе и опустить в колодец;
- Если будет работать насосная станция, то перед входом в насос нужно поставить фильтр грубой очистки и обратный клапан, а после него – фильтр тонкой очистки;
- На дно колодца вбить длинный клин, после чего прикрепить к нему трубу (выдерживая расстояние до дна колодца не меньше полуметра), а отверстие с входом трубы в колодец заделать цементом;
- Другой край трубы нужно совместить с накопительным баком или гидроаккумулятором в зависимости от выбранной схемы;
- После того как траншея будет сделана, вокруг колодца нужно сделать глиняный замок глубиной около 45 см и окружностью около 140-150 см (это нужно, чтобы уберечь источник от попадания в него грязных вод);
- Вовнутрь дома трубопровод вводится так, чтобы его местонахождение было скрыто под половым покрытием.
https://www.youtube.com/watch?v=q9xeuUNJMbU
Теперь остается соединить трубы, подключить манометры, реле и другое оборудование. После этого можно делать разводку к точкам потребления и подводить насос к электричеству.
Если все будет сделано правильно, то сделанный водопровод будет служить вам исправно долгие годы. Нужно будет только периодически чистить колодец, менять фильтры и проверять работу системы управления.
Принятие решение
Проживая за городом, причем неважно — постоянно или в летний период, основной проблемой практически всегда является источник чистой питьевой воды. Конечно, в некоторых населенных пунктах имеется возможность подключиться к централизованному водопроводу и забыть о проблеме
Но для многих это невозможно из-за отсутствия последнего, да и не всегда поступающая вода отвечает предъявляемым требованием.
В таком случае можно обустроить колодец, а еще лучше — скважину для дома. Для выполнения работ потребуется проведение определенных мероприятий:
- предварительные расчеты, схема либо проект планируемого водопровода;
- выбор места на участке, для чего лучше обратиться в специализированную компанию;
- непосредственное бурение;
- анализ воды;
- выбор и покупка нужного оборудования;
- сам монтаж системы водоснабжения.
Создание автономной системы водообеспечения
1. Применение автоматизированной насосной станции.
Подобный вариант лучше всего использовать в случае неглубокой скважины. Суть подобной системы кроется в использовании гидропневматического бака, который имеет вместительность в среднем 100-500 литров. Насос закачивает в этот бак воду, где и происходит ее накопление. Подобный бак создает необходимое стабильное давление, которое обеспечивает перекачивание воды в дом.
В емкости есть реле и специальная резиновая мембрана, что позволяет регулировать давление в баке. Принцип подобного устройства заключается в следующем: если бак полный, то насос находится в выключенном состоянии. При расходе воды происходит запуск насосного оборудования. В результате насос будет работать в двух режимах: для пополнения запасов в емкости, а также для обеспечения стабильного давления в системе.
Гидропневматический бак можно расположить как в доме, так и непосредственно в подсобном помещении. Чтобы соединить домашнюю систему с баком необходимо прокопать траншею, куда будет уложена труба и кабель, чтобы подвести электричество. При возможности рекомендуется купить нагревательный электрический кабель, что позволит предохранить трубу от промерзания в зимний период времени.
2. Монтаж глубинного насоса.
В случае выбора подобного варианта насос будет направлять воду в бак, который будет находиться на определенной высоте в доме. В большинстве случаев накопительное устройство монтируется на втором этаже здания, либо в чердачном помещении. При размещении емкости в чердачном помещении, необходимо предварительно позаботиться об утеплении стенок бака, чтобы в зимний период времени он не замерз и не пришел в негодность.
Нахождение бака на определенной высоте дает возможность обеспечить давление. Его можно вычислить из расчета приравнивания метра водяного столба к давлению в 0,1 атмосферы. Поэтому можно обеспечить создание необходимого давления, поместив емкость на нужной высоте
Выбор в пользу больше объема резервуара вызван тем, что при отключении электричества можно будет большее время пользоваться уже накопленной жидкостью. Монтаж концевого поплавкового выключателя сможет автоматизировать процесс, ведь при снижении уровня будет выполняться включение насоса
В то же время нужно будет уделить внимание правильному выбору насоса для данной системы. Использование глубинных насосов рекомендуется в случае, когда его необходимо отпустить ниже уровня земля на 10 и более метров. Так как в данной системе будет применяться накопительный бак, то насосный агрегат в первую очередь подбирается с учетом максимального расходования жидкости, а уже потом ориентироваться на мощность
В системе должно обеспечиваться нормальное давление, чтобы из крана текла вода без перебоев. Это позволит, к примеру, насладиться принятием душа, не боясь, что вдруг исчезнет напор. Для этого необходимо установить обратный клапан, чтобы давление не снижалось, а накопленный запас не отправился обратно в землю
Так как в данной системе будет применяться накопительный бак, то насосный агрегат в первую очередь подбирается с учетом максимального расходования жидкости, а уже потом ориентироваться на мощность. В системе должно обеспечиваться нормальное давление, чтобы из крана текла вода без перебоев. Это позволит, к примеру, насладиться принятием душа, не боясь, что вдруг исчезнет напор. Для этого необходимо установить обратный клапан, чтобы давление не снижалось, а накопленный запас не отправился обратно в землю.
После монтажа всех необходимых элементов, нужно выполнить разводку, чтобы подключить оборудование к соответствующему щитку управления. Система тестируется на работоспособность, после чего можно начать ей пользоваться.
Схемы устройства горячего водоснабжения частного дома своими руками
Существуют три основные схемы устройства горячего водоснабжения частного дома — с применением коллектора, принудительной циркуляции и стандартная.
В том случае, если используется коллектор, вода в нем разделяется на холодную и горячую. Магистраль горячей воды дополнительно оборудуется водонагревателем, который может быть либо проточным, либо накопительным. Дальнейшая разводка имеет вид последовательной или параллельной. Соединение труб согласно первой схеме обойдется гораздо дешевле, поскольку экономятся материалы. Тем не менее у нее этой схемы водоснабжения частного дома, выполняемого своими руками, один недостаток: когда происходит водозабор значительного объема, напор в близлежащих кранах сильнее, чем в расположенных дальше. Кроме того, получить нагретую воду на дальних участках представляется затруднительным, поскольку она остывает. Диаметр основных труб обычно составляет 35-40 мм, а ответвлений к точкам, в которых осуществляется водозабор, — 16 мм.
Принудительная циркуляция воды пользуется большей популярностью. От коллектора к каждой точке забора воды проходит индивидуальный трубопровод. Коллекторов может быть несколько. Преимущество данной схемы горячего водоснабжения частного дома своими руками заключается в том, что напор во всех магистралях от коллектора одинаков, а путь воды от нагревателя до «точки назначения» сокращается. Еще один плюс такого способа водоснабжения — отсутствие в перекрытиях различного рода соединений, которые в случае аварии значительно затрудняют ремонтные работы. Минусом является использование большего количества труб и, соответственно, большие денежные затраты. Диаметр трубопровода от коллектора к месту водозабора также составляет 16 мм. Согласно данной схеме, последовательному соединению подвергается не более 2 точек водозабора, которые расположены рядом. Их, как правило, не используют одновременно (например, раковина и унитаз). Трубы необходимо применять те, что имеют диаметр 20 мм.
Третья схема водоснабжения частного дома, замкнутая, представляется идеальным вариантом для жильцов. Циркуляцию воды обеспечивает встроенный насос, благодаря чему температура горячей воды поддерживается постоянной. В зонах, где циркуляция не предполагается, длина труб не превышает 1 м. К таким трубопроводам нередко присоединяют полотенцесушители, которые выступают в качестве отопительных приборов. Их можно будет использовать, когда не работает система отопления. Недостатками данной схемы горячего водоснабжения частного дома, выполняемого своими руками, являются значительный расход тепла и материала, а также высокая стоимость. Кроме того, организация подобной системы требует монтажа в систему горячего водоснабжения обратного клапана на линии подачи воды.
Горячее водоснабжение в частном доме обеспечивается с помощью водогрейного оборудования, которое монтируется в систему водоснабжения. К подобному оборудованию можно отнести газовые колонки, двухконтурные котлы и всевозможные электрические нагреватели.
Многие владельцы частных домов предпочитают совмещать систему горячего водоснабжения с отопительной системой. В таком случае сразу же исчезает необходимость монтажа дополнительного оборудования для нагрева воды.
Если горячая вода требуется постоянно и в большом количестве, создается сеть горячего водоснабжения, вариантов которой имеется множество. Одной из популярных сетей является такая, в которой применяется бойлер и специальный отопительный котел — одноконтурный.
В насос перед входом устанавливают фильтр грубой очистки, а также обратный клапан. Позади насосной станции ставится фильтр тонкой очистки. После этого подключают реле давления, манометр, оставшееся оборудование. Водопроводную трубу от приборов отводят в коллектор, в котором вода распределяется по точкам потребления. Насосную станцию подключают к щитку управления, который отделен от основного щитка электроснабжения.
Благодаря подобной циркуляции вода все время перекачивается, а поступает к потребителю уже спустя 1-2 секунды после открытия крана.
Оборудование для системы водоснабжения
В процессе создания скважины своими руками для обеспечения водой частного дома необходимо учитывать глубину залегания источника, а также другие важные параметры.
- Насос. Чтобы создаваемый источник нормально функционировал, необходимо позаботиться о приобретении насоса. Благодаря этому оборудованию в вашем доме всегда будет свежая вода, подаваемая по водопроводу с достаточным напором. Обычно при сооружении автономной скважины ее нормальную работу можно обеспечить, установив насос с диаметром в 3 или 4 дюйма, который в обязательном порядке должен предусматривать дополнительную защиту от «сухого хода». При использовании подобного агрегата владельцу удастся избежать перегрева и выхода из строя используемой установки в те моменты, когда в скважине вода снизится до минимального уровня.
- Кессон. При устройстве скважины необходимо в обязательном порядке позаботиться о наличии кессона, представляющего собой особую емкость из пластика или металла. Для него необходимо выбрать такое место, чтобы были созданы хорошие условия для его обслуживания. В то же время следует исключить ситуации проникновения в него грязи или воды из внешней среды. Это устройство подключают к насосу, расположенному в скважине, а само оно необходимо для обеспечения контроля работы оборудования.
В большинстве случаев работы по подведению водопровода из скважины в дом проводят с применением труб, достигающих в диаметре 25-32 мм. Причем желательно использовать для этого конструкции из металлопластика. Дело в том, что этот материал отличается высокой гибкостью и мало подвержен коррозионным процессам.
Преимущества скважинного водоснабжения
В современных условиях колодец не может обеспечить столь высокое качество воды, как скважина. Тем, кто готов в качестве возражения указать на традиционность колодцев и их успешную эксплуатацию на протяжении многих лет, стоить вспомнить, что много лет назад в почве не было токсичных веществ (даже если вы лично не используете на участке химикаты, они могут попасть в грунт во время дождя вместе с осадками или с потоком воды от соседей), а в воздухе отсутствовали выхлопные газы и пыль, содержащая тяжелые металлы.
Водоснабжение частного дома своими руками из скважины предполагает добычу воды из водоносного слоя в грунте. Ее чистота обеспечивается прохождением через естественный почвенный фильтр. Таким образом, даже неглубокое бурение («на песок») дает намного более чистую воду. В колодце загрязнения из верхних слоев грунта могут попадать в воду через водопроницаемые стенки. Более глубокие артезианские источники воды максимально защищены слоем почвы от негативного воздействия окружающей среды в них вода самая чистая.
Еще одно преимущество скважин – наружная защищенность. Открытого «зеркала», то есть поверхности воды, на которую может оседать пыль или мусор, в таких источниках нет, в то время как крышка колодца не может обеспечить герметичности, предохраняя воду только от попадания опавших листьев и другого крупного мусора.
Кроме прочего, колодцы со временем заиливаются, а их чистка является довольно трудоемким занятием, в то время как прокачка технически оснащенной скважины легче и эффективнее.
