Размеры и диаметры стальных труб
Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Диаметр стальных труб
Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).
Таблица соответствия диаметров труб в мм и дюймах
| Условный проход трубы (Dy), мм | Диаметр резьбы (G), дюйм | Наружный диаметр трубы (Dн), мм | ||
| Труба стальная водогазопроводная | Труба стальная бесшовная | Полимерная | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,8 | 26 | 25 |
| 25 | 1″ | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75,5 | 76 | 75 |
| 80 | 3″ | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,3 | 102 | 110 |
| 100 | 4″ | 114 | 108 | 125 |
| 125 | 5″ | 140 | 133 | 140 |
| 150 | 6″ | 165 | 159 | 160 |
Размеры ВГП-труб по ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.
Размеры электросварных труб по ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85
Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
Размер горячекатанных бесшовных труб по ГОСТ 8732-78
Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Заводы производители могут изготавливать любые размеры труб по требованию заказчика.
Внутренние диаметры труб
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
Наружные диаметры труб и толщина стенки труб
| Наружный диаметр, Dн мм | Толщина стенки, мм | ||
| Трубы стальные водогазопроводные ГОСТ 3262-75 | |||
| 15 | 2,8 | ||
| 20 | 2,8 | ||
| 25 | 3,2 | ||
| 32 | 3,2 | ||
| 40 | 3,5 | ||
| 50 | 3,5 | ||
| Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80 | |||
| 57 | 3,5 | ||
| 76 | 3,5 | ||
| 89 | 3,5 | 4,0 | |
| 102 | 3,5 | 4,0 | |
| 108 | 3,5 | 4,0 | |
| 114 | 4,0 | 4,5 | |
| 133 | 4,0 | 4,5 | |
| 159 | 4,5 | 5,0 | 6,0 |
| Условный проход | Наружный диаметр | Толщина стенки труб | ||
| легких | обыкновенных | усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 |
| 15 | 21,3 | 2,35 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,35 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.
Методы соединения труб
Наиболее распространены сварные соединения. Сваркой соединяются трубы любого размера; для удобства и надежности сварного шва трубы под сварку поставляются со снятыми фасками.
Трубы большого диаметра ( от 50 миллиметров и более; деление по диаметру довольно условно — встречаются фланцы и на трубах диаметром 40 миллиметров, и на более тонких) используют фланцевые соединения. В качестве средства обеспечения герметичности используется паронитовая прокладка.

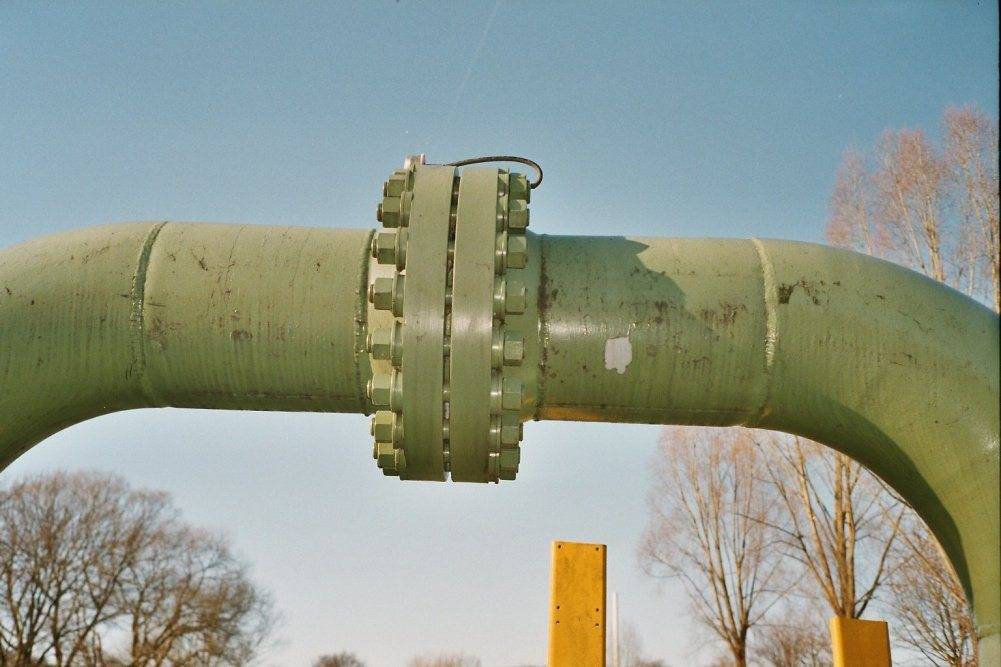

Трубы большого диаметра могут соединяться фланцами
Трубы малого диаметра используют резьбовые соединения. То, какими производятся резьбовые фитинги для стальных труб — ГОСТ тоже регламентирует, причем не один.
Так,
- ГОСТ 8966-75 регламентирует производство муфт;
- Ниппели стальные производятся по ГОСТ 8967-75;
- Контргайки делаются по стандарту ГОСТ 8968-75;
- Сгоны должны изготавливаться с учетом требований ГОСТ 8969-75.
Материалами для резьбовых фитингов служат латунь (часто хромированная), нержавеющая сталь и чугун. Из черной стали фитинги тоже делают, однако их применение не рекомендовано: ржавея, они прикипают к трубе намертво, и разобрать такое соединение без отжига очень трудно.
Основные ГОСТы на стальные трубы
Технические характеристики каждого типа стальной трубы, в зависимости от метода её изготовления, определяются соответствующим ГОСТом. Ознакомиться с содержимым нормативных документов необходимо как минимум для того, чтобы знать особенности эксплуатации определенного вида труб.
ГОСТ 30732-2006. Нормативный документ под номером 30732 был принят в 2006 году, и его действие распространяется на трубы и стальные фасонные изделия с теплоизоляцией. Стальные трубы, произведенные с использованием изоляции из пенополиуретана (ППУ) с полиэтиленовой оболочкой или защитным покрытием из стали, используются для прокладки тепловых сетей под и над землей. Они рассчитаны на температуру теплоносителя, не превышающую 140 градусов (с кратковременным повышением до 150 градусов). Максимально допустимое рабочее давление для стальных труб с изоляцией по государственному стандарту 30732-2006 с наличием изоляции ППУ – 1,6 МПа.
ГОСТ 2591-2006 (88). ГОСТ, определяющий сортамент стального горячекатаного проката, действует с 2006 года. В некоторых источниках используется старый ГОСТ – 2591-81. Положения документа распространяются на квадратный стальной прокат, полученный «горячим» методом. В ГОСТ 2591-2006 (88) включены все изделия, размеры сторон которых находятся в диапазоне от 6 до 200 мм. Производство более габаритных квадратных труб возможно только при согласовании условий договора изготовителя с покупателем.
ГОСТ 9567-75. В настоящее время используется версия документа, принятая в 1975 году. Данный стандарт оговаривает положения, соблюдаемые при производстве стальных прецизионных труб. Эти изделия отличаются повышенной точностью изготовления: они могут быть как холоднодеформированными, так и горячекатаными (они же бывают оцинкованные или хромированные). Трубы повышенной точности по ГОСТу 9567-75 применяются в основном в машиностроительной индустрии.
ГОСТ 9567-75 определяет параметры производства горячекатаных стальных труб
ГОСТ 52079-2003. Документ с номером 52079-2003 определяет нормы, которым подвергаются сварные прямошовные и спиралешовные стальные изделия. Их диаметр находится в диапазоне 114-1420 мм. Такие габаритные трубы применяются в сфере устройства магистральных газопроводов, трубопроводов для передачи нефти и нефтепродуктов. ГОСТ 52079-2003 разрешает транспортировку только некоррозионно-активных продуктов.
Стальные сварные изделия крупных диаметров по ГОСТ 52079 могут служить средством для транспортировки веществ под постоянным давлением (рабочим), не выходящим за пределы 9,8 МПа. Температура окружающей среды может опускаться до -60 градусов.
ГОСТ 12336-66. Нормативный документ ГОСТ 12336-66 распространяется на профильные изделия замкнутого типа, имеющие прямоугольное или квадратное сечение. С 01.01.1981 ГОСТ 12336-66 был отменен, его функции стал выполнять ТУ 14-2-361-79. Однако, положения документа 12336-66 остались актуальными и по сей день.
ГОСТ 10705-91 (80). Определяет технические условия для создания стальных электросварных прямошовных труб, диаметр которых составляет 10-630 мм. Производятся стальные трубы по ГОСТ 10705-91 (80) из углеродистых или же низколегированных сталей. Сфера применения данных конструкций разнообразна: в основном их используют при прокладке трубопроводов для транспортировки воды. Постановления стандарта не распространены на трубы из стали, используемые при изготовлении теплоэлектронагревателей.
Трубы, производимые по ГОСТ 10705-91 — основа водопроводов бытового и промышленного назначения
ГОСТ 10706 76 (91). Получил распространение на электросварные стальные трубы с прямым швом, применяемые в целях общего назначения. Диаметр труб по документу 10706-76 (91) может находиться в диапазоне 426-1620 мм.
ГОСТ 10707 80. Регламентирует нормативные положения для электросварных холоднодеформированных труб различных степеней точности: обычной, повышенной и прецизионной. Изделия по документу под номером 10707-80 выпускаются с диаметром от 5 до110 мм. Для производства труб применяется нелегированная (углеродистая) сталь. Иногда производители труб стальных электросварных (прямошовных) указывают в техническом паспорте ссылку на документ ГОСТ 10707 91. Это не является ошибкой, так как в 1991 году было продлено действие стандарта 1980 года.
Более подробно основные ГОСТы мы рассмотрим ниже.
Цены на электросварную трубу
| Наименование | Кол-во ? | Ед. изм. ? | Цена ? |
| Труба электросварная круглая | от 51 руб./м | ||
| Труба прямошовная | от 51 руб./м |
По всем вопросам обращайтесь по телефону (Москва и область) и (регионы)*цена указана за оптовый объем ГОСТ 10704-91 (10705-85)
Трубы стальные электросварные ГОСТ 10704-91 – вид металлопроката круглого сечения, выпускаемый в широком сортаменте. Главная особенность заключается в универсальности подобных трубных изделий. Они широко используются на каждом этапе гражданского и частного строительства:
- малые архитектурные формы;
- магистральные трубопроводы различного назначения;
- инженерные коммуникации;
- специализированные отрасли промышленности;
- металлоконструкции различного назначения;
- трубы электросварные ГОСТ 10704-91 популярны в качестве защитного корпуса при прокладке силовых кабелей.
273-426мм
| Наименование | Диаметр, мм | Толщина стенки, мм | Длина, м | Цена за тонну |
| Труба электросварная прямошовная | 273 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 273 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 273 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 273 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 5,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 9,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 325 | 10,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 377 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 377 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 377 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 377 | 9,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 377 | 10,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 6,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 7,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 8,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 9,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 10,0 | 11,5 | Прайслист |
| Труба электросварная прямошовная | 426 | 12,0 | 11,5 | Прайслист |
Профильные трубы квадратного и прямоугольного сечения: сортамент и технические характеристики
Профильными называют трубы, сечение которых отлично от круглого. Наиболее востребованы изделия с квадратным и прямоугольным сечением, изготовленные сварным способом. Они применяются для сооружения малых архитектурных форм (навесов, теплиц, беседок), при устройстве лестниц и ограждений, в качестве защитного кожуха при прокладке инженерных коммуникаций. Изделия небольшого сечения используются при производстве мебели и бытовой техники. Сортамент стальных квадратных труб регламентируется ГОСТом 8639-82, прямоугольных – ГОСТом 8645-68. В маркировке профильной трубной продукции указывают размеры стенок по наружной стороне и толщину, взятые в миллиметрах.
Таблица размеров и массы стальных трубных изделий с квадратным сечением
| Стороны квадрата, мм | Толщина стенки, мм | Масса 1 м, кг | Стороны квадрата, мм | Толщина стенки, мм | Масса 1 м, кг |
| 15х15 | 1,5 | 0,605 | 80х80 | 3 | 7,13 |
| 20х20 | 1,2 | 0,841 | 80х80 | 4 | 9,33 |
| 20х20 | 2 | 1,075 | 80х80 | 5 | 11,44 |
| 25х25 | 1,5 | 1,07 | 80х80 | 6 | 13,46 |
| 25х25 | 2 | 1,39 | 100х100 | 3 | 9,02 |
| 30х30 | 1,5 | 1,67 | 100х100 | 4 | 11,84 |
| 30х30 | 2 | 2,17 | 100х100 | 5 | 14,58 |
| 30х30 | 3 | 2,42 | 100х100 | 6 | 17,22 |
| 40х40 | 1,5 | 1,78 | 100х100 | 8 | 22,25 |
| 40х40 | 2 | 2,33 | 120х120 | 4 | 15,07 |
| 40х40 | 2,5 | 2,85 | 120х120 | 5 | 18,84 |
| 40х40 | 3 | 3,36 | 120х120 | 8 | 27,27 |
| 40х40 | 4 | 4,3 | 140х140 | 5 | 21,98 |
| 50х50 | 1,5 | 2,35 | 140х140 | 6 | 24,76 |
| 50х50 | 2 | 2,96 | 160х160 | 4 | 20,09 |
| 50х50 | 3 | 4,31 | 160х160 | 5 | 25,12 |
| 50х50 | 4 | 5,56 | 160х160 | 6 | 30,14 |
| 60х60 | 3 | 5,25 | 160х160 | 8 | 40,19 |
| 60х60 | 4 | 6,82 | 180х180 | 8 | 42,34 |
| 60х60 | 5 | 8,3 | 200х200 | 6 | 37,68 |
| 200х200 | 8 | 50,24 |
Таблица размеров и массы стальных трубных изделий с прямоугольным сечением
| Стороны прямоугольника, мм | Толщина стенки, мм | Масса 1 м, кг | Стороны прямоугольника, мм | Толщина стенки, мм | Масса 1 м, кг |
| 30х15 | 1,5 | 0,96 | 80х40 | 3 | 5,25 |
| 30х20 | 2 | 1,39 | 80х40 | 4 | 6,82 |
| 40х20 | 1,5 | 1,41 | 80х60 | 3 | 6,59 |
| 40х20 | 2 | 1,7 | 80х60 | 4 | 8,07 |
| 40х20 | 3 | 2,42 | 80х60 | 5 | 9,87 |
| 40х25 | 1,5 | 1,53 | 100х50 | 3 | 7,065 |
| 40х25 | 2 | 1,86 | 100х50 | 4 | 8,7 |
| 40х25 | 2,5 | 2,27 | 100х50 | 5 | 10,65 |
| 50х25 | 1,5 | 1,77 | 100х60 | 4 | 10,05 |
| 50х25 | 2 | 2,17 | 100х60 | 5 | 12,56 |
| 50х25 | 2,5 | 2,66 | 120х80 | 5 | 14,58 |
| 50х30 | 2 | 2,32 | 120х60 | 4 | 11,3 |
| 60х30 | 2 | 2,65 | 120х60 | 5 | 13,0 |
| 60х30 | 2,5 | 3,53 | 120х80 | 4 | 12,56 |
| 60х30 | 3 | 3,83 | 120х80 | 6 | 17,22 |
| 60х30 | 4 | 4,93 | 140х100 | 5 | 18,84 |
| 60х40 | 2 | 3,14 | 140х60 | 4 | 12,56 |
| 60х40 | 2,5 | 3,64 | 140х60 | 5 | 14,58 |
| 60х40 | 3 | 4,3 | 160х120 | 6 | 26,38 |
| 60х40 | 4 | 5,56 | 160х80 | 5 | 18,84 |
| 80х40 | 2 | 3,77 | |||
| 80х40 | 2,5 | 4,71 |
2 Трубы стальные электросварные прямошовные – сортамент и иные сведения ГОСТ 10704
Размеры (сортамент) производимых по стандарту 10704 труб должны соответствовать данным, указанным в приведенной в конце статьи Табл. 5. В ней же дан теоретический вес 1 метра для каждого типоразмера изделий. Причем эта масса указана для труб, производимых по техническим условиям стандарта 10705. В случае изготовления по стандарту 10706 теоретический вес будет больше на 1 %, что обусловлено усиленным швом.
Помимо приведенных в Табл.5, стандартом 10704 допускается изготовление труб ряда других размеров, которые перечислены в примечании после таблицы. В последней, надо отметить, встречаются размеры, заключенные в скобки. Стандартом 10704 не рекомендуется их применять при любых новых проектированиях.
В прямошовных трубах шов располагается вдоль изделия по всей его длине
По длине сварная продукция этого ГОСТа производится трех основных видов. А именно: немерной, кратной и мерной длины. Ко всем этим видам труб предъявляются определенные свои требования. Немерная продукция производится диаметром (мм) и должна быть длиной (м):
- до 30 мм – длина минимум 2 м;
- сверх 30 до 70 – минимум 3 м;
- сверх 70 до 152 – минимум 4 м;
- свыше 152 – не меньше 5 м.
Немерные изделия групп A и B диаметром больше 152 мм, изготовляемые по стандарту 10705, по требованию потребителя (заказчика) производят длиной минимум 10 м. А изделия всех групп размером до 70 мм по требованию делают длиной не короче 4 м.
Трубы разных диаметров
Мерная продукция производится диаметром (мм) и должна быть длиной (м):
- если до 70 мм – тогда длина в пределах 5–9 м;
- сверх 70 до 219 – 6–9 м;
- свыше 219 до 630 – 10–12 м.
Трубные изделия диаметром более 630 мм производят немерными. По согласованию изготовителя с заказывающей сварные трубы стороной допускается изготовление мерной продукции длиной вплоть до 12 м – когда ее диаметр составляет свыше 70 и включительно до 219 мм, а также до 18 м – если более 219 мм до 630 мм.
Трубы кратной длины производятся с кратностью не меньше 250 мм, которая при этом никак не должна превышать нижнего предела (по общей длине), регламентируемого для мерных изделий. Каждый рез выполняется с припуском в 5 мм (если иной не оговорен). Припуск входит (учитывается) в каждую кратность.
Прямошовные трубы для газоснабжения
Сварная трубная продукция по точности выдерживания производителем ее длины делится на 2 класса. Причем такое деление распространяется только на изделия кратной и мерной длины. Обозначение и характеристики этих классов следующие:
Применяемость изделий различных диаметров
В зависимости от наружного диаметра, изделия могут применяться в следующих областях:
- Для систем отопления и горячего водоснабжения жилых и промышленных зданий применяют трубы стальные диаметром 40-50мм.
- В системах гидравлики рабочих органов машин и дорожной техники, в зависимости от количества подаваемой жидкости диаметр может быть от 8 до 50 мм.
- В больших многоквартирных домах для подачи холодной воды диаметр применяемых трубопроводов до 150 мм.
- В нефтяной, газовой и химической промышленности для внутренних транспортировок сырья используют изделия диаметров до 273 мм.
- Крупные городские котельные для подвода отопления к дому, и предприятия водоканала для подачи воды применяют диаметры до 325 мм.
- Канализационные трубы имеют размер 530-1020 мм в диаметре.
- В крупных системах для транспортировки газа и нефти могут применяться большие размеры 1020 мм и больше.
- Трубы широко используются в строительстве для забивки свай, опор фундаментов и мостов. Диаметр применяемых изделий от 650 мм.
Реальные значения размеров применяемых изделий могут отличаться от табличных, и зависят от конструктивных особенностей используемой системы трубопроводов.
Изделия диаметром 273 мм
Области применения
Сортамент, предлагаемый изготовителями как общедоступный, подразделяется по назначению к применению на 6 классов:
- Обычный прокат для ограждений, опор, отводных линий водоснабжения.
- Прокат из углеродистых сталей предназначенный для сетевых и магистральных трубопроводов.
- Прокат, применяемый для устройства систем, работающих под большим давлением.
- Изделия для нефтяной и газовой промышленности. Это обсадные колонны, бурильные трубы. Изделия марки «К» из стали 37Г2С выдерживают внутреннее давление до 400 атм, применяются при гидроразрыве пластов.
- Прокат для изготовления высокопрочных конструкций.
- Изготавливаются детали колец, цилиндров, ответственных узлов механизмов.
Горячедеформированные изделия выпускают и нержавеющими из низколегированной стали Горячедеформированные бесшовные трубы, не смотря на высокую стоимость, находят применение во многих отраслях промышленности, где требуется максимальная прочность изготавливаемых конструкций, работа под давлением или агрессивной среде.
Таблица перевода единиц
| Наружный диаметр под-соединяемой трубы | Номинал резьбы SAE | Номинал резьбы UNF | Наружный диаметр резьбы, мм | Средний диаметр резьбы, мм | Шаг резьбы | ||
| мм | дюйм | мм | ниток/дюйм | ||||
| 6 | 1/4»» | 1/4»» | 7/16»»-20 | 11,079 | 9,738 | 1,27 | 20 |
| 8 | 5/16»» | 5/16»» | 5/8»»-18 | 15,839 | 14,348 | 1,411 | 18 |
| 10 | 3/8»» | 3/8»» | 5/8»»-18 | 15,839 | 14,348 | 1,411 | 18 |
| 12 | 1/2»» | 1/2»» | 3/4»»-16 | 19,012 | 17,33 | 1,588 | 16 |
| 16 | 5/8»» | 5/8»» | 7/8»»-14 | 22,184 | 20,262 | 1,814 | 14 |
| 18 | 3/4»» | 3/4»» | 1»»-14 | 25,357 | 23,437 | 1,814 | 14 |
| 18 | 3/4»» | — | 1»»1/16-14 | 26,947 | 25,024 | 1,814 | 14 |
| 20 | 7/8»» | — | 1»»1/8-12 | 28,529 | 26,284 | 2,117 | 12 |
| 22 | 7/8»» | 7/8»» | 1»»1/4-12 | 31,704 | 29,459 | 2,117 | 12 |
| 22 | 7/8»» | — | 1»»3/8-12 | 34,877 | 32,634 | 2,117 | 12 |
| 25 | 1»» | 1»» | 1»»1/2-12 | 38,052 | 35,809 | 2,117 | 12 |
Раструбное соединение
Для состыковки канализационных и водопроводных линий применяют раструбное соединение. Для этого на концах труб делают специальное расширение, куда вставляется другой конец. Герметичность соединения обеспечивается различными способами:
- Заделка цементом. Этот способ применяется при стыковке канализационных систем. Вначале зазор уплотняют с помощью пакли, а потом заливают цементный раствор.
Изделия с раструбом
- Герметичность с помощью резинового уплотнительного кольца. Перед сборкой кольцо обязательно надо смазать глицерином или мыльным раствором.
- Клеевое соединение. Концы обрабатывают шкуркой для придания шероховатости. Затем намазывают клеевым раствором внутри раструба и конец трубы. Оба изделия плотно прижимают и удерживают до затвердения клея.
- Соединение при помощи сварки.
Состыковка раструбная обеспечивает надежное соединение, однако в некоторых случаях устанавливают так называемый доуплотнитель, особенно для чугунных канализационных систем.
Размеры и диаметры стальных труб
Геометрические размеры труб определяются следующими характеристиками:
- — внешний диаметр;
- — толщина стенки;
- — соотношение внешнего и внутреннего диаметров;
- — длина.
Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.
На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.
Сортамент водогазопроводных труб гост 3262 75
ГОСТ — стандарт или же образец, признанный государством. Этот набор правил и требований контролирует качество и характеристики выпускаемой продукции, в том числе и сортового металлопроката.
ГОСТ 3262 75 включает в себя нормы и требования, которым должна отвечать сварная труба из стали (как оцинкованная, так и неоцинкованная). У таких изделий может отсутствовать резьба или присутствовать (нарезная цилиндрическая либо накатанная).
Широкое распространение такие виды металлоизделий получили:
- в прокладке газопровода и водопровода;
- в сфере производства отдельных деталей, используемых при монтаже конструкций водопровода.
Сортамент стальных водопроводных труб должен соответствовать стандартам по нескольким характеристикам. В этом списке:
- наружный диаметр;
- условный проход;
- показатель толщины стенки (параметр измеряется в мм);
- вес 1 м изделия (измеряется в кг).
При изготовлении стальной трубы используют несколько сортов сталей, указанных в требованиях. Это:
- сталь углеродистая, выполненная по ГОСТ 380;
- сталь по ГОСТу 1050 — такое сырье применяют для производства деталей, необходимых для конструкций газо -и водопровода.
Маркировка стальных водогазопроводных труб
Исчерпывающую информацию о сортовом металлопрокате можно получить из маркировки, которая имеется на изделии. Производитель может наносить данные несколькими способами:
- с использованием электрографа;
- путем клеймения;
- с применением специальной несмываемой краски;
- с помощью электрического карандаша.
Информацию принято располагать:
- на торцевом срезе (если изделие имеет стенку толщиной от 10 мм);
- на внутренней стенке (для изделий, диаметр которых превышает 530 мм);
- на внешней стенке (этот способ применяется для изделий диаметром до 530 мм).
Маркировка должна иметь несколько буквенных и цифровых обозначений. В случае с водогазопроводной трубой указывают следующие характеристики:
- Ц — присутствие этой буквы в маркировке означает наличие цинкового слоя;
- Л — легкая труба с тонкой стенкой;
- У — утяжеленное изделие (толстостенное);
- Р — наличие резьбы на сортовом металлопрокате;
- ГОСТ ХХХХХ — продукция изготовлена в соответствии с требованиями указанного Госстандарта;
- количественный показатель толщины стенки и диаметра.
Таблица диаметров
Диаметр водопроводных труб строго регламентируется принятыми стандартами. Ознакомиться с ними поможет таблица.
| Наружный диаметр | Условный проход | Масса 1 метра труб, кг | Толщина стенки труб | ||||
| Усиленных | Обыкновенных | Легких | Усиленных | Обыкновенных | Легких | ||
| 10,2 | 6 | 0,47 | 0,4 | 0,37 | 2.50 | 2 | 1.8 |
| 13,5 | 8 | 0,74 | 0,61 | 0,57 | 2,8 | 2,20 | 2 |
| 17,0 | 10 | 0,98 | 0,8 | 0,74 | 2,8 | 2,20 | 2 |
| 21,3 | 15 | ˗˗˗˗ | ˗˗˗˗ | 1,1 | ˗˗˗˗ | ˗˗˗˗ | 2,35 |
| 21,3 | 15 | 1,43 | 1,28 | 1,16 | 3,2 | 2,80 | 2,5 |
| 26,8 | 20 | ˗˗˗˗ | ˗˗˗˗ | 1,42 | ˗˗˗˗ | ˗˗˗˗ | 2,35 |
| 26,8 | 20 | 1,86 | 1,66 | 1,5 | 3,2 | 2,80 | 2,5 |
| 33,5 | 25 | 2,91 | 2,39 | 2,12 | 4 | 3,20 | 2,8 |
| 42,3 | 32 | 3,78 | 3,09 | 2,73 | 4 | 3,20 | 2,8 |
| 48,0 | 40 | 4,34 | 3,84 | 3,33 | 4 | 3,50 | 3 |
| 60,0 | 50 | 6,16 | 4,88 | 4,22 | 4,50 | 3,5 | 3 |
| 75,5 | 65 | 7,88 | 7,05 | 5,71 | 4,50 | 4 | 3,2 |
| 88,5 | 80 | 9,32 | 8,34 | 7,34 | 4,50 | 4 | 3,50 |
| 101,3 | 90 | 10,74 | 9,60 | 8,44 | 4,50 | 4 | 3,50 |
| 114,0 | 100 | 13,44 | 12,15 | 10,85 | 5 | 4,50 | 4 |
| 140,0 | 125 | 18,24 | 15,04 | 13,42 | 5,50 | 4,50 | 4 |
| 165,0 | 150 | 21,63 | 17,81 | 15,88 | 5,50 | 4,50 | 4 |
Зачем нужен сортамент труб? Труба она и есть труба
Это с какой стороны посмотреть. Например, стальные трубы – это изделия, применяемые во многих отраслях производственной деятельности: энергетика, химическая и нефтедобывающая промышленность, коммунальное хозяйство: водопроводные трубы, трубы отопления и т.д. А строительство? Без металлоконструкций не бывает ни одной стройки.
И для каждого отдельного случая применения требуются свои параметры и эксплуатационные характеристики, которые и определяет сортамент труб из нержавеющей стали, или, например, оцинкованных стальных труб. Это же касается и других металлических труб.
