Промывка теплообменника газового котла: регламент исполнения и порядок действий при очистке своими руками

Популярные средства для промывки системы отопления

Чтобы предотвратить засорение труб и батарей, специалисты в этой области рекомендуют использовать безопасную промывочную химию. Сегодня на отечественном рынке реализуются такие растворы и концентраты, которые способны промыть отопительные системы любых конфигураций.

1. «Медеск» и «Медеск плюс» — профессиональная серия для промывки. Препараты справляются с работой практически идеально: устраняют отложения и при этом безопасны для трубопроводов и котлов. Их допускается использовать в производственных и бытовых условиях. Не нарушают целостность прокладок и уплотнителей из резины. Отличаются средней степенью пенообразования, очищают поверхности при температуре раствора в 20 градусов. Средство для промывки системы отопления «Медеск» или «Медеск плюс» может применяться при механическом, химическом и комбинированном способах. Действие состава нейтрализуется чистой водой с многократным заполнением трубопровода и последующим сливом отработки в дренаж. При контактировании с препаратом персонал должен обезопасить себя с помощью индивидуальных средств защиты — перчаток и очков.

   Фото 4: Отличное средство для промывки теплообменного оборудования «Медеск-плюс»

2. Docker Thermo — вещество кислотного типа для промывки отопления и теплообменных устройств. Не вредит структуре металла, не содержит в себе вредных примесей и компонентов. Можно использовать при операциях как с металлическими трубопроводами, так и с полимерными. Не разъедает резиновые элементы оборудования. Заливается в систему и циркулирует по ней под воздействием насоса в течение 2–4 часов. Фасуется в 11-литровую тару в концентрированном виде. Запрещено взаимодействие с деталями из алюминия.
3. «Металин Т» — средство, изготовленное на основе соляной кислоты. Удаляет мощные известковые отложения, продукты ржавления и органику в системах отопления из стали или цветных металлов. Представляет собой негорючее вещество. После добавления щелочного нейтрализатора разрешается слив отработки в канализацию. Фасуется в концентрированном виде в емкости от 1 до 30 литров.
4. Master Boiler Power — эффективный очиститель отложений внутри трубопроводов. Служит для промывки котельного и теплообменного оборудования, изготовленного из металлов различных видов. Идеально удаляет органику и плотные наслоения. Раствор готовится из концентрата в пропорции 1:17. Препарат фасуется в тару емкостью 0,6 и 30 килограммов. Не нуждается в дополнительной нейтрализации. Не огнеопасен, не токсичен, биологически разлагаем. Не требует индивидуальных средств защиты при проведении рабочего сеанса.
5. «Дезоксил-3» — средство кислотного типа для химочистки трубопроводов в системах отопления и водоснабжения. Фасуется в виде концентрата в тару по 20 литров. Жидкость не огнеопасна, принадлежит к 3-му классу токсичности. Для большего эффекта очистки желательно вместе с препаратом использовать присадку «Дезоксил НО». Пенообразование нейтрализуется присадкой «Форал ПГ». Жидкость довольно агрессивная, поэтому в процессе работы с ней рекомендуется предохранять кожные покровы и органы дыхания средствами защиты. Использовать строго в соответствии с инструкцией на этикетке.

Используемые материалы

Немаловажным аспектом промывки котлоагрегата является вопрос об использовании различных кислотных веществ.Существуют следующие виды кислот, с помощью которых происходит чистка котлового оборудования:

1. Адипиновая кислота. Это вещество в определенной пропорции разводится с водой, и с помощью бустера непосредственно подается в котел. Углекислый газ при взаимодействии с загрязнениями и накипями, растворяет их, а затем превращает в осадок, который впоследствии вымывается под напором технической воды. Наиболее оптимальным вариантом использование раствора с адипиновой кислотой будет для химической промывки бытовых котлов для отопления.
2. Лимонная кислота. Этот вид кислотного вещества значительно упрощает чистку котлоагрегата, так как может добавляться непосредственно в реагент, который циркулирует в технической воде.
3. Сульфаминовая кислота. После циркуляции этого реагента в котельном оборудовании, необходимо тщательно промыть систему, а затем просушить. Этот вид кислоты эффективно очищает внутренние поверхности паровых котлов.
4. Соляная кислота. Концентрация раствора этого агрессивного вещества напрямую зависит от толщины загрязненных накипей. Если толщина отложений составляет 1мм, то соответственно, должен быть 1% раствор. В остальных случаях концентрация раствора не увеличивается, а промывка котлоагрегата осуществляется несколько раз. Оптимально соляная кислота подходит для чистки котлов утилизаторов.
5. Гель. Этот вид вещества не относится к кислотным средам, тем не менее, достаточно хорошо растворяет загрязненные вещества на нефтяной основе. Главным условием использования гелевого вещества является тщательная промывка котельного оборудования технической жидкостью.

Ознакомившись с характеристиками химических реагентов для чистки котла, можно сделать вывод: все виды используемых веществ являются агрессивными, поэтому необходимо соблюдать меры предосторожности при работе с ними

Важность правильной настройки давления газа

При падении давления ниже допустимых значений, автоматика котла не способна точно отрегулировать температуру нагрева и работает в максимальных значениях. Электроника открывает максимальный напор и нагревает котел до необходимой температуры, но из-за недостаточного давления, поддерживать нужную температуру невозможно. Автоматика перекрывает газ и после достижения минимально разрешенной температуры, опять в максимально возможном режиме нагревает котел до максимума.

В случае, если давление газа превышает паспортные значения, высота пламени слишком большая. Это может привести к преждевременному прогоранию теплообменника, не рассчитанного на работу в таком режиме.

Сравните это с нормальным режимом работы, при котором температура плавно доводится до необходимых значений, после чего поддерживается при минимальном расходе газа. В этом случае идет снижение расхода газа за счет плавной динамики нагрева и охлаждения.

Жидкости и реагенты

При подборе реагентов потребитель должен учитывать несколько особенностей. Прежде всего, это будут – степень загрязнения, состав налета на поверхностях, и материал из которого сделаны поверхности оборудования. При промывках нужно понимать разницу между жидкостями и реагентами. Жидкости – это готовый промывочный материал, разведенный согласно инструкциям. Очень часто реагенты продают неразведенными. Потому ни в коем случае нельзя проводить промывочные работы, не ознакомившись с рекомендациями.

Реагенты – это кислотные или щелочные вещества, не разведенные. Для качественной промывки, сперва, нужно определить состав налета и его толщину. Чаще всего, особенно в быту приходится проводить промывки методом проб и ошибок.

Также при подборе оборудования для промывки пластинчатых теплообменников нужно помнить, из какого материала выполнен сам теплообменник и насколько оборудование подходит под теплообменник, каково расстояние между пластинами, есть ли возможность разобрать прибор и вычистить пластины более тщательно. Насколько приобретенное оборудование подходит для агрессивных кислотных чистящих жидкостей. Рынок предлагает потребителю множество вариантов. Но при приобретении концентратов всегда нужно как минимум посоветоваться с профессионалами.

Жидкость серии «СП-ОМ»

Средства серии «СП-ОМ» имеют широкий спектр промышленного применения и успешно зарекомендовали себя на металлургических заводах и предприятиях станкостроения. Особенностью данных жидкостей является достаточная экономичность (малая концентрация при разбавлении), что позволяет применять их при промывке больших теплообменников, а также безопасность согласно требованиям СанПиН (может применяться также в системах питьевого водоснабжения).

Для пластинчатых теплообменников предназначена марка СП-ОМ-84. Есть модификации как для элементов теплообменника из латуни, меди, черного и нержавеющего металлов, так и из черной и нержавеющей стали.

Антиржавин

Большая проблема воды состоит в том, что она известковая, проблема состоит в том, что любой металл при работе с водой начинает карродировать. На поверхностях, а особенно на стыках начинает скапливаться ржавчина. Хоть как то притормозить этот процесс поможет ингибитор коррозии. То есть вещество, которое в состоянии эту самую коррозию хоть как то притормозить. А таким как раз и относится Антиржавин.

Уникальность данного состава — он отлично работает с отложениями, он приводит их в растворимое состояние. Кроме того, что жидкость растворяет минеральные вещества, она помогает справиться с коррозионными процессами. В процессе промывки помогает образовать на поверхностях пассивирующий слой, который на определенное время тормозит развитие коррозии на поверхностях.

Этот состав помогает чистить сложные конструкции без их разбора. Причем очистка может пройти за 8 часов и при низких температурах. Это большой плюс данного вещества, т.к. иногда нужно срочно прочистить оборудование, не разбирая его.

N-Faza

Это средство специально разработано для пластинчатых теплообменников, а также для приборов из нержавейки. Благодаря минимальной коррозионной способности данное средство отлично подходит для пластинчатых теплообменников и тонкими листами нагревающих поверхностей. В составе нет соляной кислоты и хлора. Чтобы промыть газовую колонку от накипи ее можно не разбирать, время промывки самое максимально составляет 10-12 часов. Для промывки паяных пластинчатых теплообменников одно из самых удобных средств, т.к. не требует разборки оборудования и оказывает мягкое бережное действие.

Промывку следует осуществлять в защитной одежде, перчатках, респираторе. Хорошо растворяет сложносоставную неорганику. Растворяется обычной водой в больших количествах.

Первичный, вторичный и битермический аппараты

Первичный теплообменник выглядит, как большая труба с изгибами в виде змеевика. Для производства используются материалы, неподверженные коррозии — нержавейка, медь. Пластины агрегата имеют разный размер. Чтобы повысить защиту от коррозии, рабочие поверхности окрашивают. Теплообменник передает энергию газа теплоносителю. Показатель мощности зависит от числа ребер и длины трубы. Ухудшить работу могут грязь и копоть снаружи и солевые отложения изнутри. Внешние и внутренние факторы провоцируют нарушение циркуляции теплоносителя и снижают теплопроводность стенок агрегата. Чтобы продлить срок службы котла, требуется регулярная очистка и промывка. Желательно купить фильтры.

Вторичный теплообменник котла на газе оснащен соединенными между собой пластинами из нержавейки. Эффективность работы устройства обеспечена хорошей теплопроводностью и размерам участка теплообмена. Энергия в таком теплообменники передается от жидкости к теплоносителю. Мощность устройства зависит от числа пластин и площади теплообмена.

Битермический двухконтурный теплообменник работает по принципу двойного обмена тепла: газ нагревает теплоноситель, а он передает температуру воде. Снаружи в трубе греется вода для отопления, а внутри подогревается вода для бытовых нужд. Совмещенный теплообменник для двухконтурного газового котла обладает упрощенной конструкцией. Нет нужды устанавливать трехходовой клапан и вторичный теплообменник, что удешевляет всю конструкцию, не ухудшая надежности. К недостаткам относят малую мощность в режиме горячего водоснабжения.

В каталоге Прайм Энерго представлены агрегаты от ведущих брендов. Наши теплообменники заказывают для промышленных и коммунальных систем, и в каждом случае прислушиваются к рекомендациям инженеров по выбору оборудования и комплектующих. Консультанты детально расскажут о характеристиках представленных теплообменников, приведут сравнительные данные, а если нужно, рассчитают требуемую мощность и другие параметры для конкретного объекта.

Мы предлагаем надежное оборудование по разумным ценам, реализуем теплообменники собственной сборки, являемся официальными представителями Ares, Sondex, FUNKE. Достаточно отправить заявку, чтобы получить расчет или выгодное коммерческое предложение. Если есть вопросы по срокам доставки и характеристикам оборудования, свяжитесь с нашими специалистами.

Зачем нужна регулярная чистка газового котла

Большую часть года в отопительной системе постоянно циркулирует вода. Со временем на деталях оборудования оседает налет из солей, извести, примесей, попадающих в теплоноситель. Чем жестче вода, тем больше минеральных отложений появляется на элементах системы. Они остаются в теплообменнике для газового котла, что негативно сказывается на его работе.

Отопительное оборудование в доме

Принцип работы отопительной техники основан на том, что теплоноситель нагревается, проходя по изогнутым каналам змеевика. Чтобы поднять температуру жидкости, используются специальные пластины. Благодаря этим дополнительным элементам сам змеевик и вода, попадающая в него, прогреваются более равномерно. В собранном виде система внешне похожа на автомобильный радиатор.

Эффективность работы оборудования во многом зависит от теплопроводности материалов, из которых оно собрано. Обычно используют медь или сплавы с этим металлом. Любые наросты, отложения на внутренних поверхностях трубок змеевика приводят к снижению теплопроводности и ухудшению работы системы.

Отложения в теплообменнике для котла

Профилактические меры – это выгодно

Если оборудование своевременно не чистить, могут возникнуть проблемы:

1. Теплообменник газового котла постоянно перегревается и быстрее выходит из строя. Его можно заменить, однако такой ремонт обходится очень дорого. К этой сумме следует также добавить неудобства и расходы на отопление дома в период, когда чинят оборудование. Обычно включают электрические обогреватели, и это существенно увеличивает стоимость ремонта.
2. Известковый налет сильно затрудняет прохождение теплоносителя по системе. Чем больше накипи, тем выше нагрузка на циркуляционный насос. Оборудованию приходится постоянно работать в авральном режиме, что ведет к естественному износу запчастей и негативно сказывается на сроке его эксплуатации.
3. Забитый теплообменник котла работает менее эффективно. На его нагрев требуется больше энергии. Соответственно, увеличивается расход газа (в среднем на 10-15%). Это значит, что владелец будет переплачивать за отопление, а дом будет хуже прогреваться. Несложные подсчеты показывают, что за сезон выйдет сумма, близкая к той, которую платят по счетам за целый месяц.

Аппарат для промывки теплообменников своими руками

Сколько стоит прочистить дымоход

Если прочистить дымоход в домашних условиях, то выходит гораздо экономичнее. Так химическим способом необходимо лишь купить средство и на одно применение хватает 30 г сухого порошка. Средний объем банки с порошком 500 г, следовательно до 17 раз его можно применять. Но если самостоятельно нельзя прочистить по ряду причин –стоит воспользоваться услугами профессиональных мастеров.

Скопление сажи на стенках дымохода может воспламеняться, что приведет в свою очередь к пожару или сильному задымлению.

Если для самостоятельной чистки в среднем тратиться 1000 рублей за одну банку состава, то вызов специалистов на дом обойдется в среднем от 6000 рублей за один раз. Хотя разница и очевидна, но не всегда самостоятельно можно дать 100% гарантию на качественно выполненную работу, к тому же не имея специальных навыков можно только усугубить ситуацию.

Вызывать мастеров или заниматься самостоятельно прочисткой дымоходов и котлов-решать только Вам, но не забывайте: скупой платит дважды.

Дымоходы можно прочищать и с помощью добавления в топливо специальных веществ, при которых в процессе сгорания они будут частично убирать и сажу с внутренней поверхности. Выпускаются в виде порошка, жидкости и даже твердых брикетов. Использовать их необходимо регулярно, чтобы поддерживать дымоход в хорошем состоянии.

1.Средство «Трубочист»-химическое средство. Помогает устранить сажу и копоть в дымоходах. Средняя цена 159 рублей.

2.Средство «Grillkoff»-содержит соли, которые в процессе горения вступают в реакцию со смолами и разрушают их структуру. Цена от 157 рублей.

3.Средство для пригоревшего жира и сажи «Forte Plus»— пенообразующее средство подходит для чистки котлов АОГВ. Цена от 519 рублей.

Содержать котел и дымоход в идеальном состоянии-это трудоемкий процесс, который зачастую требует помощи специалистов. Но и в домашних условиях, обладая определенными навыками, можно с легкостью применять знания на практике и справляться с проблемами при засорении систем отопления.

Чтобы предотвратить сильные засорения необходимо раз в месяц проводить самостоятельный осмотр. Это поможет продлить эксплуатацию системы отопления, а Вам подарить тепло и уют в доме!

Очищение. Способ 2

В этом способе нужно задействовать специальный промывочный комплекс. В него входят:

1. Бак для чистящего состава.
2. Насос.
3. Соединительные шланги.

1. Отключение котла.
2. Слив воды.
3. Демонтаж циркуляционного насоса. На его позицию ставится промывочный агрегат. Он присоединяется специальными шлангами.
4. Приготовление состава в баке обозначенного комплекса. Пропорции те же, что в первом способе.
5. Включение насоса. Состав циркулирует. Нужно контролировать давление в этом комплексе. Оно не должно зашкаливать.
6. Слив состава.
7. Промывка устройства водой.
8. Демонтаж промывочного комплекса.
9. Возвращение на место насоса.

Когда необходима чистка

Газовый котел – устройство сложное, и разбирать его без веской причины слишком накладно. Чтобы не совершать ненужные действия, которые могут влететь вам в копеечку, ознакомьтесь с рядом признаков, служащих сигналом о засорении отопительного элемента:

1. Котел не выдает необходимого количества тепла, потребляя при этом большой объем топлива.
2. В процессе работы устройства появляются посторонние шумы, наличие которых раньше не наблюдалось.
3. Напор воды из крана существенно уменьшается.
4. Процесс нагревания батарей происходит медленнее обычного.

Возросло потребление газа

Одной из ключевых причин, из-за которых потребление газа значительно увеличивается по сравнению с нормой, является засорение теплообменника накипью. Котлу требуется больше топлива, чтобы прогреть обменник до нужного уровня. После чистки детали расход снова приходит к базовым показателям.

Постоянно включенная горелка

Засор теплообменника приводит к тому, что вода долго нагревается, а турбина постоянно нагнетает новую жидкость.

Из-за этого горелка постоянно работает, пытаясь вывести температуру воды на необходимое значение.

Удаление накипи решает проблему, позволяя котлу работать в штатном режиме, без перебоев.

Гул и перебои в работе циркулярного насоса

Засорение системы затрудняет циркуляцию жидкости, что заставляет насос перегружаться во время работы. Из-за этого появляются:

• посторонние шумы;
• перебои в работе устройства;
• перегрев двигателя.

Снижение напора в контуре ГВС

Снижение напора в контуре ГВС возможно по причине:

• некорректной работы теплообменника;
• протечек в трубопроводной системе;
• контур подачи горячей воды разгерметизирован.

Чем промывать теплообменники: химические средства

К процедуре промывки прибора следует прибегать при появлении нарушений в работе системы.

Большинство владельцев газовых агрегатов обращаются за помощью к специалистам, однако прочистить котел можно и самостоятельно.

Промывка газового прибора осуществляется:

• В целях профилактики. Период обработки – два раза в год, затрата усилий и вспомогательных средств минимальна.
• При загрязнении, вызванном накипью или сажей. В такой ситуации можно справиться как самостоятельно, так и обратиться за помощью к специалистам.
• При неисправности теплогенератора или при полной остановке в работе котла. Если случилась такая ситуация, без вмешательства экспертов не обойтись. Мастер устраняет все проблемы и промывает теплообменник.

Существуют различные средства, чем можно промывать газовое оборудование.

Наиболее популярные из них следующие.

Лимонная кислота

Лимонную кислоту можно приобрести практически в любом магазине продовольственных товаров. Из данного средства рекомендуется изготовить раствор с концентрацией от 0,5% до 1,5%, в зависимости от сложности загрязнения.

Жидкость, нагретая до температуры 60 °С, легко справиться с накипью и окислениями, не нанося вред металлическому покрытию оборудования.

Лимонная кислота как нельзя лучше помогает чистить аппараты из нержавеющей стали, меди и латуни. В применении вещество безопасно для здоровья.

Фото 1. Упаковка лимонной кислоты, 15 г, производитель «Пять поваров». Хорошо чистит аппараты из меди, латуни и нержавеющей стали.

Ортофосфорная

Данный вид химического соединения широко распространен в сельском хозяйстве и его приобретение не составит большого труда. Ортофосфорная кислота подойдет для очистки теплообменников любого типа.

Для осуществления промывки котла делается 13% раствор. Такая концентрация поможет эффективно устранить все типы загрязнений и накипи, а также создаст определенный защитный слой на поверхности металла. В применении кислота безопасна для здоровья.

Соляная

Ввиду того что соляная кислота признана на территории РФ прекурсором (вспомогательное вещество при изготовлении наркотических средств), меры по ее распространению ужесточены и регулируются соответствующими органами.

Однако, несмотря на этот факт, в аптеке можно купить раствор соляной кислоты, который реализуется под наименованием желудочного сока.

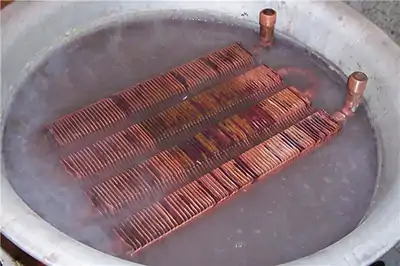

В процессе очищения элементов теплообменника газового оборудования, состоящих из меди и нержавейки, активно применяют 2—5% раствор соляной кислоты. В ее состав входят специальные компоненты – ингибиторы, которые способствуют защите металла, и качественно растворяют всевозможные карбонаты и продукты окисления.

Внимание! Стоит заметить, что HCl является опасным и агрессивным реактивом, вследствие этого при работе с ним в домашних условиях требуется аккуратность и концентрация внимания

Сульфаминовая

Для того чтобы купить сульфаминовую кислоту, достаточно в поисковой строке интернет-браузера ввести ее название. Организации и предприятия, связанные с химической промышленностью, предложат широкий ассортимент вещества по различным ценам.

Способность этого реактива к растворению накипи и загрязнений полностью зависит от химического состава последних.

В соответствии с этим, перед проведением процедуры очистки рекомендуется изучить структуру имеющейся накипи и грязи.

По мнению экспертов, оптимальной для работы с сульфаминовой кислотой является температура 55—65 °С, а рекомендуемая концентрация раствора составляет 2—3%. Ввиду низкой концентрации при бытовом применении опасности для человека средство не представляет.

Осуществление механической промывки теплообменника газового котла

Чтобы промыть газовый котел путем механического промывания, необходима обязательная разборка всей отопительной системы для отсоединения загрязненной детали. Для этого нужны ручные и автоматизированные приспособления, можно воспользоваться также специальными установками для механического промывания. Разборка системы необходима для обеспечения прямого доступа к поверхности, которую следует очистить.

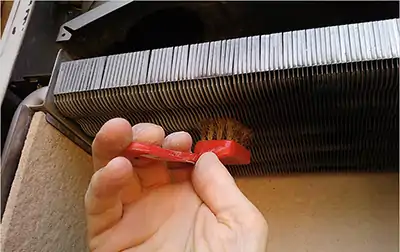

Проще всего при механической очистке после разборки системы убрать налет с внутренней поверхности с помощью специального скребка или щетки. Если детали очень загрязнены, их можно положить на некоторое время в кислотную промывку, что поможет удалить самый мелкий и тонкий налет.

Схема подключения котлов с целью снижения интенсивности загрязнений.

Механическая очистка — достаточно затратный способ, так как связан с разборкой системы, но, с другой стороны, благодаря промывке можно исключить замену оборудования и его капитальный ремонт в случае высокого процента налета и накипи. Необходимо соблюдение техники безопасности при осуществлении промывания теплообменника своими руками.

Например, прежде чем включить газовый котел, промыв его химическим реагентом, необходимо несколько раз пропустить через него чистую воду, чтобы удалить весь кислотный остаток, иначе это может разрушить теплообменник и потребуется ремонт всей системы в целом. Используют также гидродинамическую промывку газовых котлов. По данной методике механическое удаление налета и накипи осуществляется воздействием водных струй с высоким давлением. Это один из самых эффективных методов промывки, так как при его использовании нет опасности повреждения системы, а налет удаляется с любых видов и типов газовых котлов.

Для того чтобы промыть газовый котел, необходимо полностью отключить систему отопления. Чтобы упростить процедуру, нужно установить специальную запорную арматуру во время монтажа отопительной системы. Для этого можно воспользоваться задвижками или кранами на обратных или подающих трубопроводах. К ним будут подключены шланги от промывочного устройства. Если возможности подключения шлангов нет, следует выполнить работы по организации узлов промывки. Эти работы могут стать причиной дополнительных расходов.

Плюсы и минусы химической промывки теплообменников

Основной плюс химической промывки – высокая эффективность. Она дает возможность убрать даже многослойные отложения накипи со всей внутренней поверхности трубопровода, в том числе в труднодоступных местах. Специальные насосы позволяют выполнять реверсивное движение реагента: он направляется в обратную сторону для повышения эффективности очистки.

У этого метода есть еще ряд преимуществ и особенностей:

• Не требуется разбирать теплообменник и трубопроводную систему. Достаточно заполнить ее раствором реагента и обеспечить его циркуляцию на несколько часов с помощью насоса.

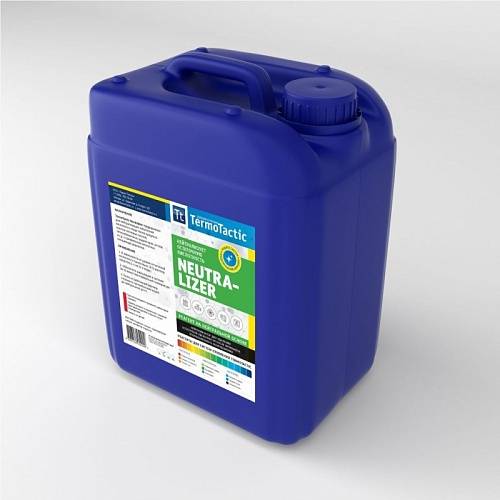

• Экологическая безопасность. После обработки труб реагент нейтрализуется специальным щелочным раствором. После завершения реакции нейтрализации он становится безопасным для слива в обычную канализацию.
• Универсальность. Химическая промывка может применяться не только для отопительных сетей, но и для трубопроводов горячего водоснабжения и иных коммуникаций.

Вместе с тем у этого метода есть ряд минусов. Химически агрессивный кислотный раствор требует правильного обращения: его нужно подготовить строго по инструкции, кроме того, требуется обязательно выдерживать время обработки. Если она окажется слишком короткой, не удастся устранить все скопившиеся отложения. Если же она затянется, кислота может повредить металлические стенки труб, это приведет к серьезным последствиям.
