Выбрать можно из двух конструкций: автомат и полуавтомат
называют также «квик-кляк» и принцип его работы похож на авторучку: нажал на пробку на дне – открылся слив. Еще одно нажатие и слив закрывается. После приятной расслабляющей ванны обычно нажимают ногой, даже наклоняться не нужно. Удобно и практично. Пробка на сливе оснащена фиксирующей пружиной и регулирует спуск/удержание набранной воды. Недостатком сифона автомат является сложность конструкции пробки, что приводит к ее частой поломке. А починить такой сифон практически невозможно. Он просто подлежит замене. представляет собой несложную конструкцию: поворотная головка (пластмассовая или латунная с белой или хромированной поверхностью) закрывает собой отверстие для сброса излишков воды на стенке ванны. К нему крепится механизм, передающий усилие для открытия сливного механизма на сливном блоке с пробкой (тросовый привод). Пробка представляет собой штырек со шляпкой, который закрывает сливное отверстие под своим весом. Поворот в пол оборота поворотной головки на переливе закрывает/отрывает слив с пробкой на дне ванны. Пробка опять же бывает из пластмассы или латуни с хромированным напылением. Усилие для открытия слива передается тросовым приводом, соединяющим слив и перелив.
Основные недостатки сифона полуавтомат для ванной – заедание троса с течением времени, слишком большое углубление пробки в посадочном отверстии для нее и разбитое пластмассовое посадочное место в сливе. Два последних момента легко исправляются: углубление регулируется (см. фото), а посадочное место можно при желании выточить самостоятельно.
Здесь ясно видно, что штырек просто не имеет нужной длины. Устранить неисправность очень просто: достаточно выкрутить его из посадочного места и отрегулировать длину, как на фото.
Встречаются самые разнообразные модели: с электронным приводом, с тросом внутри сифона и т.д. Здесь выбор зависит от ваших финансовых возможностей и вкусовых предпочтений. Отметим, что трос снаружи можно легче починить, чем внутри, электронное управление влечет за собой удорожание сифона для ванной и любое усложняющее дополнение нежелательно в таком влажном помещении, как ванная комната. Одно можно утверждать точно: сифон для ванны с цепочкой после полуавтомата или автомата для вас будет невозможен. Ведь вы уже привыкли к комфорту, а разница в цене незначительная.
Буду благодарна, если нажмете на кнопочки:)))
Правила проведения монтажных работ
Имея опыт установки слива механического типа в ванной, схема для полуавтоматического не понадобится — она почти идентична. Даже не имея навыков осилить ее можно своими руками, но для начала желательно ознакомиться с инструкцией и документами, которые прилагаются к комплекту.
Рекомендации производителя по поводу монтажа обвязки для ванны следует соблюдать с точностью. Иначе приспособление может не работать или функционировать неправильно. За автоматические системы браться не советуют: после установки без участия специалиста перестают действовать гарантии на прибор.
На первом этапе удаляется старый сифон, если он есть, тщательно очищаются внутренности патрубка и области примыканий. Затем выполняется монтаж нижнего перелива. На выпуск надевается уплотнительный манжет, после чего его приставляют к сливному проему.
Перед тем как устанавливать слив-перелив, не помешает убедиться в правильном, устойчивом и ровном расположении ванны и в том, что промежуток от сливного отверстия до пола составляет не менее 15 сантиметров
На внутреннюю часть отверстия накладывается еще одна прокладка, прикручивается и фиксируется винтом крышка с решеткой. Манжеты конусного типа ложатся толстым краем к гайке, узким – к горловине.
После проверки правильности соединения винт затягивается отверткой. Аналогичным методом монтируется верхний перелив.

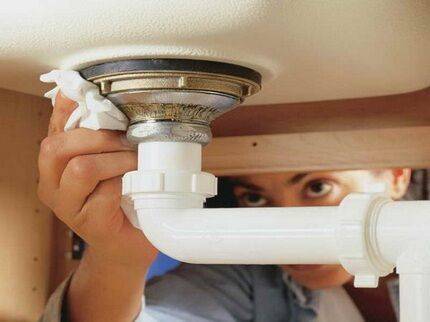

Выполнять обвязку под ванной достаточно сложно. Скорее всего, придется занимать неудобное положение, чтобы добраться до нужных мест. Для скрепления внутренней и внешней части сливной конструкции желательно работать с напарником
Следующий этап – скрепление перелива со сливом. Для этого удобнее использовать гибкий гофрированный шланг, растягивающийся до размера, который без труда войдет в патрубок. Каждый стык обжимается гайкой с прокладками.
Далее устанавливается стакан для формирования гидрозатвора. Места под прокладки предварительно зачищаются от дефектов напильником. Затвор также подключают накидной гайкой с плоским или конусным уплотнением.
В конце отвод сифона соединяется с канализацией сливной трубкой. Это делается через уплотнительную манжету или прямым способом в раструб. Чтобы избежать протечек, случающихся вследствие износа манжеты, их обрабатывают силиконовой смазкой.
Выполняя монтаж, нельзя прилагать чрезмерные физические усилия. Из-за этого элементы обвязки могут лопнуть, и придется покупать новые детали
Когда монтажные работы окончены, нужно проверить качество сборки, прикрыв слив пробкой и открыв воду. Пол под ванной застилается бумагой, осматривается слив и соединения. При выявлении протечек подтягиваются гайки.
Разводка сантехники в ванной своими руками: особенности
До прокладки коммуникаций в санузлах частного дома необходимо точно И окончательно определиться с выбором моделей всех сантехнических приборов: ванны, душевой кабины, унитаза, умывальника, полотенцесушителя и т.п.
Найти заводскую техническую карту с установочными размерами в интернете, либо взять у продавца, а только затем приступать к прокладке трасс и водоснабжения, и канализации.
Вот яркий пример: на этой картинке показано, что у одной и той же модели унитаза может быть четыре вида подключения воды (снизу, слева, справа или посередине) – все зависит от того, каким сливным механизмом будет укомплектован бачок.
Вот несколько стандартных схем подключений для установки унитазов:
И фотографии их реализации от Technik-san:
Для успешной установки угловых ванн с несущим каркасом нужно взять у продавца схему каркаса – не всегда получается «развязать» слив ванной по привычной схеме.
И только если вы на 100% уверены, что точно купите совершенно обычную, заурядную сантехнику, можно следовать стандартным размерам из нашей таблицы.
| Сантехнический прибор | Уровень ввода 50мм трубы канализации из стены (от уровня чистого пола) |
| Ванна или душевая кабина с поддоном | 60 мм (от уровня напольной плитки до оси этой трубы). Если вывод канальи будет выше этого значения, придется делать подиум. |
| Умывальник | 530-550 мм. |
| Приставной унитаз | 180-190 мм. |
| Подвесной унитаз | 220-240 мм. |
| Стиральная машина | 600 – 700 мм. |
Устройство и разновидности обвязки
Сама обвязка ванной включает нижнее и верхнее отверстие (слив и перелив). Через нижнее отверстие вода попадает в канализационную трубу, верхнее выполняет функции контроля уровня жидкости в ванне в целях недопущения перелива через край. Благодаря несложной установке, обвязка часто используется в быту.
Теперь, когда стало ясно, что такое обвязка ванны, рассмотрим разные виды оборудования. Обвязка различается по материалу, конструкции и способу установки. Обычно в качестве материала применяется пластик или металл. Срок службы пластиковой обвязки может быть большим, несмотря на невысокую цену.
Такой материал устойчивый к воздействию разных химикатов и востребован на рынке сантехники. Вопреки перечисленным достоинствам, конструкция обвязки из пластика хрупкая и проблематична в установке. Это обусловлено потребностью в спиливании и спаивании пластиковых элементов и образованию различного рода заусенцев и зазубрин, которые надо удалять.
Металлическая обвязка тоже хорошо справляется со своими функциональными обязанности и как пластиковая, имеет свои недостатки. К ним относится сложный монтаж конструкции, частое возникновение засоров жиром и грязью в процессе использования. Кроме того, можно добавить высокую стоимость.
В основном металлическая обвязка состоит из сплава таких металлов, как медь, латунь либо из полированной нержавеющей стали.
Обвязка для ванной слив-перелив делится на:
- Универсальная обвязка на ванну. Такие конструкции являются самыми дешевыми и простыми. Устанавливаются на чугунные ванны, либо на ванны из стали и акрила. В комплекте идет пробка с цепочкой, и четыре элемента: сифон, сливная горловина с накладкой из металла для установки крышки, переливная горловина с накладкой из металла, а также шланг гофрированного вида. Благодаря этому шлангу происходит соединение слива и перелива.
- Обвязка для ванны полуавтомат. В данных конструкциях горловина для перелива снабжена специальным поворотным рычагом, связанным тросом с пробкой. Сливная горловина открывается либо закрывается при вращении рычага. Недостатки – хрупкость системы и частые поломки пластиковых деталей.
- Обвязка для ванны автомат. Такие конструкции не содержат ни тросов, ни хрупких деталей. Слив открывается и закрывается путем надавливания на пробку. Недостатки – наличие большого отверстия под пробкой для слива, которое за короткое время забивается мелким мусором и волосами.
В конструкции обвязки для ванны почти нет отличия от той системы, которая монтируется на умывальники. В обеих системах слив и перелив подключены к разным частям оборудования. Благодаря трубе слива уходят излишки воды и предотвращается затопление квартиры.
Отверстие для слива находится снизу, а для перелива сбоку на пять сантиметров ниже бортика ванны. Система слив-перелив очень важна для ванны. Правильность работы слива зависит от качества материала, грамотной установки и герметизации конструкции.
Устройство и принцип работы
Если посмотреть на сливную систему для ванны, то она очень сильно похожа на обычную. Единственным отличием является присутствие нескольких входов труб для подвода воды: один под слив с ванны, а второй под перелив. Дополнительно стоит сказать, что в специальных сливных системах – обвязках применяют еще и специальное приспособление, которое крепится на обеих частях сливной системы. Оно позволяет легко управлять сливом и наполнением ванны водой.
Принцип работы таких устройств довольно прост: вода, проходя через колена специальной формы, не уходит полностью в канализацию, а частично остается в системе. Это позволяет создать специальный водяной затвор, чтобы канализационные газы не поступали в помещение. У систем с полуавтоматическим сливом дополнительно имеется в наличии специальный механизм, устанавливаемый на сливной горловине самого сифона и переливной трубы. При повороте ручки влево или вправо проходит натягивание (ослабление) троса. Трос воздействует на саму систему в сливной горловине, и таким образом поднимает или опускает пробку слива. Эта система позволяет проводить контроль наполнения ванны, не нагибаясь и не опуская руки в воду. А если приловчиться, то можно производить управление ногами, лежа в ванной.
Сифон под ванну
Устройство механизмов, их преимущества и недостатки
Разберем устройство каждой конструкции поподробнее. Как уже отмечалось ранее, старую добрую черную пробку в ванной в состоянии заменить либо автоматический сифон, либо же полуавтоматический слив-перелив или, как ее еще называют, обвязка для ванны.
Если принцип работы сифона автомата вполне ясен, то конструкция у полуавтомата несколько сложнее. Пробка (поворотная головка), имеющая пластмассовую или хромированную пластмассовую крышку, закрывает отверстие на стенке ванны. Другая пробка с такой же хромированной крышечкой находится на сливном отверстии. Эти две пробки соединены между собой тросовым приводом.0
Нижняя пробка является штырем со шляпой, который закрывается за счет своей тяжести. Нижняя пробка открывается, если повернуть верхнюю на пол-оборота. Вся конструкция работает благодаря тросовому приводу, который передает импульс.
На свое усмотрение покупатели могут приобрести пластмассовые пробки или же пробки с хромированным напылением для большей прочности.
У полуавтоматической системы слив-перелив есть существенные недостатки, которые чаще всего заключаются в поломках разных частей механизма. Со временем трос с приводом начинает заедать, пробка может слишком глубоко проваливаться в сливное отверстие, бывает и такое, что штырек укорачивается, и его длина становится неподходящей для дальнейшего его использования.
Все эти небольшие неисправности легко чинятся, достаточно будет разобрать конструкцию и отрегулировать самостоятельно. Поэтому логично предположить, что трос снаружи будет починить легче, чем трос внутри.
Вариации решений
Обвязки можно условно разделить в зависимости от материала изготовления и в зависимости от конструктивных особенностей. В зависимости от конструктивных различий можно выделить следующие виды:
- универсальные;
- полуавтоматические;
- автоматические.
Каждый тип обвязки имеет свои преимущества и недостатки. Имеются отличия в принципе монтажа.
Универсальная
Универсальная обвязка ванны часто используется под ванну из акрила, стали и чугуна.
Среди перечня основных элементов подобной конструкции выделяют следующие части:
- горло слива;
- горловина перелива;
- сифон;
- гофра.
Сифон может иметь разборный или цельный корпус. При нарушениях работы этого элемента все «приятные ароматы» канализации попадают в жилое помещение.
Благодаря гофре обеспечивается сообщение горловины слива и перелива. Монтаж производится при помощи натягивания на штуцер и утягивания накладываемых гаек.
Внешняя часть перелива прикрывается решеткой, а обратная крепится к принимающему блоку. К нему присоединяют сливную трубу.
Монтаж универсальной сливной обвязки под ванну не требует особых затрат. Примечательно, что данный вид конструкции является самым недорогим и распространенным.
В состав такой обвязки входит минимум движущихся элементов, потому именно ее считают наиболее устойчивой и долговечной. Приблизительный срок эксплуатации при условии покупки качественного товара – более 10 лет. Часто устройства такого типа служат гораздо больше.
Полуавтомат
Обвязка для ванны полуавтомат оснащена специальным рычагом для поворотов, который отвечает за возможность перекрытия горловины. Проделывать манипуляцию можно даже лежа в ванной – это очень удобно.
В основе функционирования обвязки полуавтоматического типа пролегает механический принцип.
Для приведения механизма в действие следует привести в действие вращательный рычаг, помещенный на горле перелива. Этот рычаг связан посредством троса с другим рычагом, находящимся на сливной горловине.
При поворачивании рычага происходит корректировка натягивания тросика. Он может ослабляться или натягиваться, в результате этого пробка, находящаяся под сливным отверстием может открываться/закрываться.
Важно! Пользователи отмечают. Что эта конструкция достаточно быстро выходит из строя. Для поломки достаточно надавить с определенной силой на пластмассовый рычаг
Стоит помнить, что замена обвязки ванны такого типа стоит достаточно дорого
Для поломки достаточно надавить с определенной силой на пластмассовый рычаг. Стоит помнить, что замена обвязки ванны такого типа стоит достаточно дорого.
Автоматическая
Обвязка для ванны автомат не использует каких-либо тросов. Для открытия отверстия хватает всего лишь нажать на пробку.
Пружина воздействует на пробку и та поднимается над поверхностью ванны. В результате этого образуется зазор достаточной величины, через который спокойно проходит вода.
После выхода жидкости достаточно просто повторно нажать на пробку для ее закрытия.
Несмотря на удобство использования, эта конструкция наделена списком недостатков:
- малые сливные отверстия, из которых сложно извлечь мусор;
- дороговизна;
- сложность установки.
Установка обвязки на ванну такого типа зачастую требует обращения к специалистам. Это связано с тем, что изучить все тонкости ее монтажа достаточно сложно.
Потребители сетуют на то, что качественные конструкции автоматического типа стоят достаточно дорого, в то время как их дешевые аналоги выходят из строя буквально в первые месяцы эксплуатации.
Именно поэтому при выборе автоматики следует покупать конструкции, изготовленные из металла.
Как очистить сливное отверстие
Причин, по которым может появится засор в сливном отверстии уйма. Оно может забиться не только волосами, но и мелким сором, катышками с одежды, шерстью четвероногих любимцев. Когда все это скапливается в сливе, происходит образование комка, который и является причиной тому, что вода не уходит. Более того, этот комок становится все больше, начинает появляться дурной запах. Что ж, приступим. Для того, чтобы прочистить сливное отверстие, Вам следует попробовать следующие способы:
попробуйте очистить засор под крышечкой, закрывающей сливное отверстие. Даже если Вам кажется, что крышечка чистая, все равно проверьте. Очень вероятно, что Вы найдете там волосы в огромном количестве. Сливы, у которых крестовая заглушка, наиболее подвержены таким засорам.Если у Вас ванная, в которой установлена пробка, перед чисткой Вам нужно будет приподнять пробку. Направляющая пластина откручивается, и только затем Вы сможете снять пробку.
Если же засор из волос находится глубже, чем Вы ожидали, то вы можете воспользоваться:
проволочным крюком. Возьмите проволочные плечики, раскрутите и согните в крючек. Поместите крюк в сливное отверстие и вытащите засор
Важно: нужно вытащить, а не пропихнуть сор. В противном случае Вам точно придется вызывать сантехника
вантузом. Наверное, самый распространенный метод
Но он поможет только в том случае, если засор небольшой. Вантуз должен быть размером как сливное отверстие. Очистить сливное отверстие с помощью вантуза легко, поэтому если у вас часто забивается слив, он станет Вам незаменимым помощником.Как пробить сливное отверстие вантузом? Возьмите пробку и закройте слив, Смажьте вантуз вазелином и прижмите к сливному отверстию. Сделайте примерно 10 резких возвратно-поступательных движений. Если вода до сих пор “стоит”, добавляем горячую воду. Наберите в ванную воды столько, чтобы она покрыла половинку вантуза. Последующие действия такие же, как описано выше: пытаемся “пробить” засор
Наверное, самый распространенный метод. Но он поможет только в том случае, если засор небольшой. Вантуз должен быть размером как сливное отверстие. Очистить сливное отверстие с помощью вантуза легко, поэтому если у вас часто забивается слив, он станет Вам незаменимым помощником.Как пробить сливное отверстие вантузом? Возьмите пробку и закройте слив, Смажьте вантуз вазелином и прижмите к сливному отверстию. Сделайте примерно 10 резких возвратно-поступательных движений. Если вода до сих пор “стоит”, добавляем горячую воду. Наберите в ванную воды столько, чтобы она покрыла половинку вантуза. Последующие действия такие же, как описано выше: пытаемся “пробить” засор.
тросиком.Трос может помочь с серьезными канализационными засорами. Трос — это витая проволока, на конце которой есть ручка (она может быть деревянной или пластиковой) Плюс данного приспособления в том, что оно может справится с засором, который находится на глубине до 9-ти метров. Как пользоваться тросом? Возьмите ручку и вставьте трос в слив, одной рукой держите и прокручивайте трос, другой — проталкивайте его глубже в сливное отверстие. Сейчас на рынке можно найти тросики, на которых есть взаимосвязанные крючки, которые помогают избавиться от волос в сливном отверстии. Если Вы почувствовали, что трос уткнулся во что-то, “застопорился” — знайте, что именно это место засора. Теперь нужно несколько раз повторить движения вперед-назад и тогда вы сможете очистить сливное отверстие. Затем можете можно вытягивать тросик.
скотчем. Чтобы пробить сливное отверстие, Вы можете использовать любую липкую ленту. Отрежьте полосочку приблизительно 50 см. Поместите скотч в сливное отверстие и поводите по внутренним стенкам. Практически все волосы остануться на скотче. Когда вытащите липкую ленту с волосами, не забудьте смыть остатки засора. химическими препаратами. В борьбе с засорами можно использовать бытовую химию. Попросите продавца магазина, чтобы он подсказал, какое средство лучше.
Варианты конструктивных решений обвязок
Классифицируют обвязки для ванны по двум признакам: по конструктивному решению и материалу изготовления. Если за основу брать конструктивные различия, то выделяют: универсальные, полуавтоматические и автоматические системы.
Универсальная
Самый простой вариант обвязки часто применяется при подключении и монтаже ванн любых типов: акриловых, стальных, чугунных.
Главное требование для установки универсальной системы – чтобы расстояние от центра перелива до сливного отверстия составляло не более 57,5 см
Основными элементами системы выступают:
- Сливная горловина. Ее укомплектовывают металлической накладкой, предназначенной для установки крышки.
- Переливная горловина. Она имеет такого же исполнения накладку.
- Сифон. Элемент, обеспечивающий сток воды и препятствующий распространению «ароматов» канализации. Он может иметь разборной или монолитный корпус.
- Гофрированный шланг. Он предназначен для соединения сливной и переливной горловины и монтируется посредством натягивания на штуцер или затягивания накидных гаек.
Наружная часть перелива оформлена решеткой, а обратная соединяется с приемным блоком. К нему прикреплена изливная трубка, соединенная с идущим от нижнего выпуска патрубком.
Регулирование спуска воды в универсальных моделях обвязки осуществляется путем ручного извлечения пробки, привязанной на цепочке
Среди представленных видов универсальная обвязка, включающая минимум движимых элементов, считается самой надежной и долговечной.
Полуавтомат
Особенность системы в том, что она оборудована поворотным рычагом, с помощью которого перекрывают сливную горловину. Таким механизмом удобно управлять даже лежа в ванной. Нужно лишь приловчиться, научившись смещать рычаг пальцем ноги.
В основе работы обвязки для ванны полуавтомат лежит механический принцип. Устройство приводится в движение рычагом вращения или вентилем, установленным на переливной горловине сифона. Рычаг запуска по типу велосипедного переключателя скоростей связан тросиком с другим рычагом, расположенным в сливной горловине устройства.
За счет проворачивания рычага вращения в ту или иную сторону, натягивается или, напротив, ослабляется трос, под действием которого опускается или приподнимается расположенная над сливным отверстием пробка.
Главное преимущество такой системы – удобство использования: чтобы приподнять пробку и спустить воду вам не обязательно нагибаться в ванну
Потребители, установившие в своих ванных полуавтоматические системы слива, сетуют на хрупкость конструкции. Достаточно лишь чуть сильнее придавить на пластиковый рычаг, и он может сломаться.
Система автомат
Автоматические системы лишены каких-либо тросиков и хрупких элементов. Открывание сливной горловины происходит путем нажатия на пробку.
Под действием пружины, дополненной фиксатором, пробка при нажатии легко приподнимается над поверхностью, обеспечивая свободный сток воды. При повторном нажиме она опускается, закрывая собой горловину сливного отверстия.
Внешние аксессуары обвязки для ванны автомат могут быть выполнены в любом цветовом оформлении: белом, окрашенным под бронзу, золото или серебристый металл
К числу недостатков системы можно отнести лишь малые размеры отверстия, которое остается под пробкой для слива. В нем часто скапливают волосы и мелкий мусор, что затрудняет слив воды.
В изделиях невысокого качества повышенная сложность конструкции часто приводит к поломкам, отремонтировать которые не всегда удается. И устранить проблему, можно лишь полностью заменив автоматическую систему.
Чтобы обезопасить себя от непредвиденных расходов, выбирайте оборудование проверенных производителей. Оптимальный выбор – автоматические обвязки для ванны, выполненные из металла.
Как собрать полуавтоматический сифон
Полуавтоматический сифон для ванны состоит из двух переливов, соединенных между собой трубой и тросиком, патрубка для подключения канализации, фильтров для переливных отверстий и уплотнительных прокладок.
Конструкция полуавтоматического сифона
Пошаговая инструкция, как производится сборка автоматического сифона для ванны:
- К центральному переливу подсоединяется патрубок для канализации. На месте стыка уже установлена прокладка, поэтому дополнительно ничего уплотнять не нужно. Труба должна вставляться в отверстие до упора, чтобы не допустить дальнейших протечек;
- Также на нижний перелив устанавливается фильтр для сливного отверстия. Прокладка-бабочка (широкий двойной уплотнитель) крепится на слив ванной, туда же устанавливается металлический фильтр;
- Для обеспечериния автоматического отвода воды к сливным отверстием крепятся плоские металлические крышки. Предварительно они при помощи винтового соединения подключаются к подвижному тросику, который будет регулировать их работу;
- Собранная конструкция подключается к переливам при помощи болтовых соединений. В каждом открытом отводе запрессована латунная резьба. На местах стыков обязательно устанавливаются прокладки различной конфигурации (для центрального перелива – бабочка, как сказано выше, для бокового – обычный тонкий уплотнитель).
Прочистить кротом или другим химическим средством.
Если вы не сторонник грубой физической силы, купите в ближайшем хозяйственном магазине средство для прочистки канализации и используйте его согласно инструкции. Вообще-то считается, что чистить канализацию химическими средствами неэффективно, так как при этом уничтожаются микроорганизмы, участвующие в самоочистке канализации, и поэтому после использования химических средств канализация будет засоряться чаще. Но для производителей химических чистящих средств для канализации в этом своя выгода.
простота операции — очень легко
время — 60-90 минут
затраты — 1-2$
уровень загрязнения — минимальный
эффективность — на 1-2 месяца помогает.
Разновидности и принцип действия оборудования
Слив-перелив отводит использованную жидкость и предотвращает переполнение чаши при бесконтрольной подаче воды. Строением предусмотрено два отверстия – на дне и в стенке ванны. К ним подводятся соединенные между собой шланги, подключенные к канализационному стоку.
Особенности механических устройств
В продаже есть три варианта систем слива-перелива. Разница между ними заключается в способе извлечении пробки, закупоривающей сливное отверстие
Собираясь купить слив-перелив для ванны и сомневаясь в том, какой лучше выбрать, следует обратить внимание на модель своей емкости для купания и ее места расположения в комнате
Самый простой вид прибора определяется по традиционной конструкции, встречающейся чуть ли не в каждой квартире. В ней нет подвижных компонентов и рычагов. Вода набирается при закрытии пробки, а спускается – при открытии.
Изделия в этой категории различаются по типу подведения к канализации, герметизации соединений, форме патрубка. Приспособления включают следующие элементы:
- Сливная горловина. Устанавливается в отверстии, проделанном в днище. Состоит из хромированной воронки, которая «ловит» крупные частицы мусора, и расширяющегося патрубка со встроенной гайкой. Детали стыкуются усиленным металлическим винтом. За непроницаемость отвечает кольцевой уплотнитель из резины.
- Переливная горловина. Вставляется в стенку ванны. Конструкция похожа на слив, но примыкает к общему контуру сети через боковой, а не прямой, водоотвод.
- Сифон. Дугообразный съемный патрубок, предназначенный для исполнения роли гидрозатвора. Блокирует попытки неприятных канализационных запахов проникнуть в санузел. Обвязывает механизмы друг с другом и с канализационной сетью. Выпускается в разнообразных конфигурациях. Оптимальными считаются модели с глубоким затвором, вмещающим не менее 300 мл жидкости.
- Соединительная гофрированная трубка. Отводит воду, поступающую в перелив, к сифону. Подключается к другим комплектующим патрубками.
- Вспомогательный патрубок — мягкий или жесткий. Обеспечивает слив из сифона в канализационную трубу.
В комплект также входят соединительные детали, повышающие герметичность системы. Это плоские и конусные прокладки, применяемые вместе с накидной гайкой. Конусные изделия монтируют от гайки острым краем так, чтобы тонкая часть зашла внутрь противоположного элемента.
Преимущества ручных обвязок: бюджетная цена, простейший алгоритм сборки/монтажа, редкие поломки, надежность. Среди недостатков следует отметить быстрый износ уплотнителей.
Характерные черты полуавтоматических приборов
Более поздняя модификация традиционной конструкции – система-полуавтомат. В ней присутствует наибольшее количество составляющих. Она дополнена блоком управления, осуществляющим поднятие/опускание пробки, затворным клапаном, тросом, контролирующим его положение.
Система приводится в действие натягиванием и послаблением вспомогательного троса, расположенного внутри или снаружи переливной трубы. Первый вариант выглядит эстетичней, но его гораздо сложнее ремонтировать.
- удобство закрытия слива (без необходимости наклоняться, мочить руки);
- комфортное управление и эксплуатация;
- стильное оформление.
К недостаткам приспособления относят сложную структуру с массой подвижных и соединительных компонентов и риск заедания троса со временем. В полуавтоматических системах переливные отверстия скрываются за блоком управления. Видимые детали выполняют декоративную функцию в интерьере благодаря продуманному дизайну.
Чем хороши автоматические сливы-переливы?
Отличительный признак автоматических систем – сложное строение с кнопкой-клапаном «клик-клак», снабженной фиксатором и встроенной пружиной.
Кнопки оформляются в изящных дизайнерских стилях хай-тек, модерн, ретро. Их производят из латуни и меди, покрывают хромированным или никелевым напылением.
Преимущества автоматизированных приспособлений:
- эргономичность и презентабельная внешность;
- компактность;
- удобный спуск воды.
Недостатков тоже немало: дороговизна предложений, уязвимость пружины, удерживающей клапан, трудности при замене кнопки, кропотливая установка, зачастую требующая профессионального вмешательства.
Слив-автомат может быть наделен функционалом по набору воды. Его рассматривают, если в санузле невозможно рационально поместить смеситель.
Схема включает трубы для подводки, которые присоединяются к переливному отверстию. Чаша заполняется через верхний разъем, что исключает затопление, так как поток автоматически прекращается при переизбытке воды.
Монтаж
Установкой слив-перелива можно заняться самостоятельно. Но при этом нужно помнить о том, что от качества проделанной работы будет зависеть и герметичность ванны. Чтобы установить такое устройство своими силами, необходимо соблюдать следующие рекомендации:
Придерживйтесь строгой последовательности в работе.
Для обработки соединений необходимо использовать специальные уплотнители.
Закручивая детали необходимо соблюдать осторожность, чтобы нечаянно не сорвать резьбу.
Все используемые элементы следует затягивать на одну четверть полного оборота, после того, как они были закручены рукой.
Если в какой-то момент возникает сложность в закручивании соединения, тогда нужно проверить, насколько ровно стоит гайка.
Сам монтаж следует начинать только после того, как с помощью опоры закрепляется чаша. Вся ванна выставляется по уровню и фиксируется в нужном направлении. При этом оставляется небольшой зазор по высоте между резервуаром и полом. Что касается последовательности выполнения работы, то она выглядит следующим образом:
- Нижнее отверстие ванны скрепляется с тройником. В этот момент само соединение обрабатывается при помощи уплотнителя, а все элементы фиксируются при помощи винта.
- После этого присоединяется сифон, который скрепляется с отводом тройника. Для этого нужно использовать гайку. В качестве уплотнителя в этом случае можно использовать резиновую манжету.
- Горловина для перелива затем соединяется с сифоном (изогнутая боковая трубка).
- Завершающим этапом такой работы становится присоединение сифона к трубе канализации. И здесь на помощь приходит изливная труба.
Важно! Высота сливного отверстия должна находится от пола минимум на 15 см, так вода будет сливаться быстрее. Для того чтоб вода не застаивалась, необходимо проследить, чтоб сифонная конструкция располагалась выше канализационных труб.
Когда монтаж будет закончен, ванну необходимо проверить на наличие протечек
Для этого чаша наполняется водой и в этом момент внимательно просматриваются все соединения и имеющиеся стыки. И вот если на их поверхности появляются капли, тогда элементы повторно закручиваются и снова обрабатываются герметиком
Когда монтаж будет закончен, ванну необходимо проверить на наличие протечек. Для этого чаша наполняется водой и в этом момент внимательно просматриваются все соединения и имеющиеся стыки. И вот если на их поверхности появляются капли, тогда элементы повторно закручиваются и снова обрабатываются герметиком.
Устанавливая автоматический или полуавтоматический слив-перелив, в дальнейшем нужно будет регулярно обрабатывать каждую деталь, чтобы поддерживать блеск самого металла. Для этого можно использовать специально предназначенные средства или стеклоочистители.
