Котлы отопления на жидком топливе устройство, виды, обзор популярных моделей

Расход горючего жидкотопливного котла

Современный нагреватель на дизеле потребляет порядка 2,5 литров за час работы.

Итак, давайте и мы попытаемся разобраться сколько потребляют горючего котлы на жидком топливе. Расход топлива зависит от конструкции форсунка. В его выпуклой полукруглой части посередине есть маленькое отверстие (меньше миллиметра). От диаметра этого отверстия зависит, сколько горючего будет распыляться за определенный промежуток времени в котле на жидком топливе. Расход топлива становится больше пропорционально увеличению диаметра отверстия в форсунке.

При этом нужно понимать, что количество высвобождаемой энергии также уменьшится. Нужно подобрать оптимальное значение отдельно для каждого жидкотопливного котла. Расход топлива напрямую влияет на мощность агрегата. Если у вас большой дом, то, как ни крути, потребление будет больше. В противном случае аппарат просто не справиться со всем объёмом теплоносителя в контуре или же нагрев до необходимой температуры будет проходить слишком долго.

В контуре температура воды должна быть не менее 65 градусов, это значение может достигать и больших величин, но лучше, чтобы оно не превышало 85 градусов. В современных системах отопления в основном используются полимерные трубы. Их характеристики имеют ограничение по температуре до 95 градусов, но это предельное значение, которого лучше не допускать. Помимо этого, если вы используете в качестве теплоносителя незамерзающую жидкость для отопления, то для нее перегрев чреват полной потерей своих физико-химических качеств. При нагреве антифриза до 95 градусов, вместо незамерзайки получится агрессивная кислота и обильное количество легковоспламеняющегося газа.

Для уменьшения расхода его нужно подогреть, но с эти не стоит переусердствовать. Перегрев может привести к тому, что пламя на форсунке погаснет из-за появления воздушных пузырей в энергоносителе. Качество горючего также имеет значение. Подытожим, что может повлиять на количество потребляемого жидкого горючего:

• конструкции форсунка (диаметра сопла);
• температуры подаваемого энергоносителя;
• степени горючести энергоносителя.

Вообще, производители потребление горючего указывают в паспорте аппарата и на его ключевых элементах. Например, количество сжигаемой жидкости пишется на горелке в числовом значении. Обычно указывается некоторый диапазон потребления в час. Например, в современных аппаратах это значение составляет от 2 до 2,5 литров в час.

Те, кто для обогрева своего дома используют жидкотопливные котлы, обычно, аппетит агрегата измеряют литрами, спаленными за сезон. На своем опыте они уже убедились, что это более правильный подход, ведь большое значение имеет погода. Например, у котлов на жидком топливе расход топлива поздней осенью и в холодные зимние месяца отличается. Чем холоднее, тем больше теплопотери помещения, и, соответственно, требуется больше энергии для обогрева дома.

Виды дизельных агрегатов

Аппараты, работающие на солярке, разделяются на две группы:

• Одноконтурные
• Двухконтурные

Первый тип котлов используется только для работы в системах отопления. Они оснащены одним теплообменником. Для нагрева воды в ГВС, в случае использования одноконтурного аппарата, необходимо в систему дополнительно включить еще и бойлер.

Жидкотопливные двухконтурные котлы оснащены двумя теплообменниками. Такое оборудование может одновременно нагревать воду для ГВС и теплоноситель. Двуконтурные отопительные устройства могут быть со встроенным бойлером или иметь проточный водонагреватель.

По способу размещения они бывают:

• Напольными
• Настенными

Первый вариант обустройства предполагает размещение оборудования в отдельном, хорошо вентилируемом, помещении.

Это связано в первую очередь с их большими габаритами, наличием дополнительных агрегатов и шумом, издаваемым при работе. Так как они обладают большой мощностью, их целесообразнее использовать для обогрева больших площадей.

Монтаж настенных аппаратов возможен в любом помещении. Их небольшие размеры, компактность и современный дизайн позволяют им хорошо вписываться в любой интерьер.

Еще жидкотопливные котлы отопления отличаются по способу удаления отработанных газов. Они подразделяются на аппараты с естественной и принудительной тягой.

В первом случае продукты сгорания благодаря движению воздуха уходят по вертикальному дымоходу, а во втором – это агрегаты, имеющие закрытую камеру сгорания, из которой газы выводятся через коаксиальную трубу.

Тепловая отдача оборудования

От данного признака зависит применение дизельного агрегата для помещений различной площади. Для небольших домов используются дизельные оборудования малой мощностью (11-200 кВт.). Они представлены приборами по созданию всех удобств в частном домовладении, наполняя его теплом и снабжая собственника горячей водой.

• Котлы с максимальной тепловой энергией до 1200 кВт. Представлены прибором под сменную горелку. Т.е эти агрегаты легко переводятся в газовое оборудование и наоборот в дизельный прибор по мере необходимости.
• Такие котлы отличаются отличным качеством с долгим сроком службы. Даже если какая-то деталь сломается, ее замена не составит особого труда. Котлы поставляются в составе тела, изоляции и автоматики. Для такого оборудования не лишним будет приобретение газовой горелки.

Агрегаты с отдачей теплоэнергии до 20 000 кВт. Предназначаются для промышленного применения. Используются для всех видов обогревательных приборов, начиная от газового, заканчивая оборудованием дизельного отопления.

Как и вышеуказанный собрат, они имеют сменную горелку, которая может менять свое назначение в зависимости от вида топлива в приборе. Цена и качество только подтверждают универсальность этого оборудования.

Самодельный котел на жидком топливе

Конструкция горелки Бабингтона.

Наверное, рассказывать о том, как сделать металлический корпус и вставить в него змеевик, который будет теплообменником будущего котла, не имеет смысла, так как это совсем уж просто. Также схема подключения котла на жидком топливе ничем не отличается от твердотопливных аналогов.  Об этом мы писали в статье про обвязку твердотопливного котла. Важнее сделать горелку, которая будет выполнять всю работу по нагреву теплоносителя. Так как чертежи горелки, изобретенной господином Бабингтоном, уже есть в общем доступе, сделать котлы на жидком топливе своими руками стало гораздо проще, дело техники, как говорится.

Все что необходимо чтобы сделать жидкотопливный котел своими руками можно купить на рынке или в магазинах. Потребуются:

• чугунный тройник;
• сгон или сварной ниппель;
• угловой пневматический фитинг (с одной стороны внутренняя резьба, со второй — наружная);
• медная трубка для подачи горючего;
• стальная трубка для подачи воздуха;
• полусферическая головка (подойдет головка шаровой опоры);
• автомобильный жиклер отечественного производства.

Самодельный котел на жидком топливе изготавливается по следующему принципу. В чугунный тройник с одной стороны вставляется и закрепляется трубка для подачи воздуха. На трубку накручивается полусферическая головка, в которую приспосабливается автомобильный жиклер. Отверстие в жиклере может варьироваться в пределах 0,25–0,4 мм. Расход жидкотопливного котла зависит от подаваемого давления воздуха (от 0,5 до 4 атмосфер) и диаметра отверстия жиклера.

Со второй стороны к тройнику накручивается сгон, в нем нужно сделать отверстия для поджига. В верхней части тройника делается отверстие, в которое вкручивается угловой фитинг. К фитингу подсоединяется медная трубка. Нужно разместить фитинг так, чтобы масло стекало ровно на середину сферической головки. Растопка котла на жидком топливе проще, если горючее предварительно прогреть. Для этого перед подачей на жиклер нужно сделать несколько витков медной трубкой вокруг сгона. Это поможет сократить количество горючего, которое потребляет котел на жидком топливе. Расход топлива, как мы уже говорили, зависит от степени его нагрева. Чем теплее, тем лучше, но только нельзя допускать закипания.

Из фитинга горючее подается на полусферическую головку. Топливо обволакивает ее, образуя тонкую пленку. Потоком воздуха пленка разделяется на мелкодисперсные частицы. Если горючее не будет полностью обволакивать полусферу и попадать на отверстие жиклера, то нагреватель не будет работать. Энергоноситель, который не был распылен, стекает в емкость, а затем опять подается в котел на жидком топливе. Расход топлива в чистом виде при этом будет меньше, так как можно вовлекать неиспользованное горючее в повторный цикл.

Котлы на жидком топливе обзор моделей и выбор лучшего

Эту серию моделей производит De Dietrich (Франция). Сделаны котлы из чугуна, имеют мощность от 21 до 39 кВт. Могут быть обеспечены одной из трех систем регулировки работы установки (выбирать может покупатель) – ручная, дистанционная, автоматическая регулировки. Есть возможность переоборудования на газ с условием замены горелки. Модель стоит примерно 71 200 рублей.

Delta Pro 25/45/55

Производитель – Бельгия (ACV). Предназначение этих установок – домашнее использование, преимущественно не только для обогрева, но и для обеспечения жильцов дома горячей водой – к отопительному контуру подключается бак для подогрева воды. Нагрев жидкости до +30 градусов производится примерно в течение 10 минут. Котел может быть переделан под использование газового топлива. Стоимость — от 160 000 до 202 000 рублей.

Kiturami STS Oil

Южнокорейские котлы очень востребованы из-за невысокой цены (от 28 920 рублей). Но при этом они имеют отличное качество. Изготовлены они из нержавейки, легкие и прочные, а также компактные.

Бизон 30NL/40NL/ 50NL

Производитель – Словакия (фирма Protherm). Этот ряд моделей объединяет несколько установок, что прекрасно работают на жидком топливе. Отличаются мощностью, которая напрямую зависит от количества чугунных секций в теплообменнике. За работой оборудования помогает следить смотровое окно. Агрегаты обеспечивают и нагрев воды. Интересно, что производитель называет котлы названиями животных. Оборудование может быть переделано под потребление газового топлива – горелка покупается отдельно. Стоимость: 46 100 – 74 600рублей.

Эти корейские котлы служат минимум 10 лет, если верить производителю. Их мощность начинается от 11 кВт. Установки оборудованы турбонаддувной горелкой, встроенной вовнутрь. За счет этого удалось добиться снижения шума. Котлы большей мощности (от 40 кВт) оборудованы горелкой с насосами шестеренчатыми. Котел будет стоить от 38 580 до 49 850 рублей (в зависимости от конкретной модификации).

Производитель этих котлов – Германия (Buderus). Они отлично работают на жидком топливе, при необходимости легко переводятся на газовое. Отличаются надежностью, эффективностью, безопасностью. Очень экономны – этого удалось добиться за счет уникальной системы управления, которая отслеживает погодные условия и называется Buderus Logamatic

И, что тоже очень важно, котлы этой фирмы выглядят очень презентабельно. Среднерыночная стоимость — около 125 580 рублей

Принцип действия жидкотопливной установки и ее конструкция

Принцип функционирования котла во многом напоминает работу газового напольного прибора. Главной отличительной чертой является различность их конструкций.

В самодельных изделиях на жидком топливе имеют вентиляторную горелку на отработке. Ее функция состоит в распылении топлива под высоким давлением и последующей его подаче в камеру сгорания. В процессе распыления участвует форсунка, которая распределяет топливо на капли небольшого размера. Само сырье трансформируется в туманообразный вид и перемешивается с воздушным потоком, нагнетаемым вентилятором.

Смесь воздуха и топлива, попадая в горелку, при водит к процессу воспламенения.

Конструкция котла на жидком топливе

Основной характеристикой эффективной работы оборудования является его мощность. Для того чтобы понять, какой мощности вам нужен котел для создания комфортного микроклимата, следует провести ряд теплотехнических расчетов.

Факторы, которые учитываются при расчете мощности установки:

• площадь отапливаемого помещения;
• количество дверей и окон в комнате;
• стены и их толщина;
• толщина перекрытий;
• наличие теплоизоляции.

Кроме того, количество проживающих людей, также имеет значение в подсчете необходимой мощности. Лучше доверить проведение подобных подсчетов профессионалам в той компании, где вы заказали оборудование.

В домашних условиях вы можете определить лишь приблизительное значение параметра. В среднем для дома, высота потолков которого не превышает 3 м, следует приобретать прибор в соответствии с 1 кВт мощности на каждые 10 м2 площади.

Схема работы газовой горелки

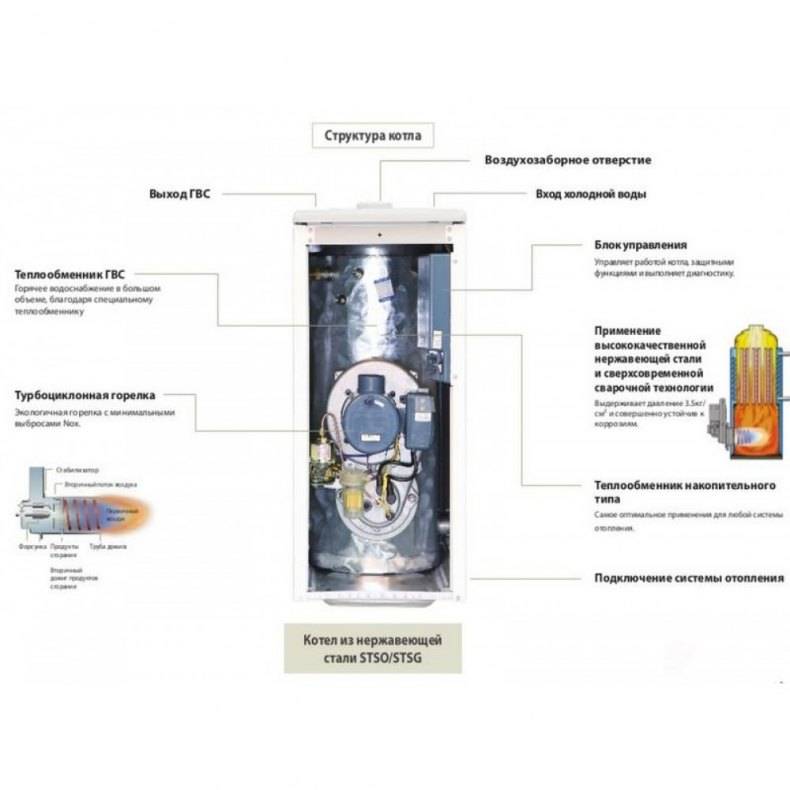

Конструкция котла на жидком топливе для дома

Оборудование состоит из следующих функциональных элементов:

• горелка,
• компактная камера сгорания,
• пластинчатый дымоход,
• укрепленный корпус,
• инновационный блок управления,
• секционный теплообменник.

Работа горелки котла на жидком топливе

Как сердцевина рассматриваемой категории техники, вентиляторная жидкотопливная горелка обеспечивает подготовку смеси топлива с вкраплениями воздуха, направляет ее в заданном количестве для дальнейшей работы теплогенератора. В стандартной комплектации устройства предусматривается:

• блок управления – контролирует запуск, рабочие процессы и прекращение функционирования горелки;
• трансформатор розжига необходим для производства икры, вызывающей воспламенение топлива;
• электромагнитный клапан – регулирует подачу топлива;
• воздушный регулятор – фильтрационное устройство для обеспечения корректного ввода воздушных потоков;
• предварительный подогреватель – сжижает вязкое горючее для обеспечения экономичного расхода топлива;
• патрубок – узел перелива топлива соединяется с резервуаром для подогрева горючего;
• жаровая труба – тепловая энергия перемещается по ней к месту нагрева теплоносителя.

Выпускаются модификации котлов отопления на жидком топливе со встроенной горелкой, но в них не предусмотрены сценарии увеличения мощности прибора. В случае приобретения техники с навесным рабочим сегментом настройка горелки выполняется непременно профессионалом уже на месте будущего использования оборудования.

Камера сгорания представляет собой жаропрочную конструкцию, ее сечение может быть прямоугольным либо круглым. Элемент оснащается впускным и выхлопным отверстиями.

Нагрев теплоносителя происходит способом передачи образующейся при горении тепловой энергии сквозь прочные стенки теплообменника

Важно, что передняя секции устройства оборудована горелкой и дверцей. Мощность котельного оборудования находится в прямой зависимости от числа присутствующих секций теплообменника и площади его поверхности

Дымогарные каналы оснащаются стальными пластинами для уменьшения скорости отходящих потоков, чтобы улучшить эффективность оборудования, при этом сохраняется тяга.

Автоматизированная система блока управления призвана поддерживать заданные температурные режимы. Улучшенные модификации приборов предусматривают погодозависимые блоки, которые способны корректировать процесс нагрева теплоносителя в зависимости от показаний наружных датчиков температуры.

Прочный теплоизоляционный корпус способствует сокращению теплопотерь и повышает эффективность агрегата.

Устройство и принцип работы

Дизельный котел является отличной альтернативной любому другому типу котлов, кроме газовых – с ними по дешевизне и удобству не сравнится никто. Работая на дизтопливе, они генерируют тепло в автоматическом режиме, практически не требуя участия пользователей. Этим они существенно выигрывают перед твердотопливными агрегатами, которые не могут жить без человека – в них нужно постоянно подкидывать дрова и убирать из них угольки и золу.

Дизельный котел может выиграть и перед электрическим отопительным оборудованием. В первую очередь следует выделить низкое энергопотребление – электроэнергия здесь используется разве что для работы горелки и работы автоматики. Ему не нужна мощная электропроводка, а ежемесячные расходы «на свет» будут сравнительно скромными. А во вторую очередь, дизельные котлы могут работать на других видах жидкого топлива. Если же в доме внезапно отключится электроэнергия, они смогут поработать на маломощных бесперебойных блоках питания.

Жидкотопливный дизельный котел отличается сравнительно простым устройством – по своей конструкции он напоминает самый обыкновенный газовый отопительный агрегат. Различие кроется только в устройстве горелки – здесь она работает на жидком топливе:

Дизельный котел — довольно сложный с технической точки зрения агрегат. Настоятельно рекомендуем Вам в точности следовать инструкции по его эксплуатации — иначе дорогостоящего ремонта не избежать.

• Топливный насос подает горючее в горелку;
• Сюда же, с помощью вентилятора, подается воздух;
• Образуется топливно-воздушная смесь, поступающая в камеру сгорания;
• В камере сгорания топливная смесь воспламеняется и сгорает с выделением большого количества тепловой энергии.

Для того чтобы увеличить производительность, котлы на дизтопливе нередко оснащаются системами подогрева топлива.

Примерно такая же схема сжигания топлива используется в дизельных двигателях, только устроены дизели по-другому. Но топливно-воздушная смесь здесь практически такая же.

Давайте посмотрим, что еще есть в дизельных котлах:

• Основные теплообменники – используются для подогрева теплоносителя, могут быть стальными или чугунными;
• Вторичные теплообменники – применяются в двухконтурных моделях для подготовки горячей воды;
• Электронные или механические модули управления – обеспечивают соблюдение температурного режима;
• Корпуса с теплоизоляцией – обеспечивают безопасную эксплуатацию и сохранение тепла.

Также на борту дизельных котлов нередко ставится встроенная обвязка – это группа безопасности, расширительные бачки и циркуляционные насосы.

Группа безопасности включает в себя манометр, автоматический воздухоотводчик и предохранительный клапан.

Принцип работы дизельного котла довольно прост и весьма доходчиво иллюстрирован на приведенной выше картинке.

Любой дизельный котел работает так же, как и его газовые собратья – при команде с модуля управления происходит розжиг горелки, начинается нагрев теплоносителя, который продолжается до тех пор, пока не будет подана команда на отключение горелки. В двухконтурных моделях предусмотрены дополнительные теплообменники с трехходовыми клапанами – при открытии крана с водой происходит отключение отопительного контура, горячий теплоноситель циркулирует через вторичный теплообменник, подготавливая горячую воду.

Расход дизельного котла равен примерно 1/10 от его тепловой мощности. Например, если выбранная модель обладает мощностью 24 кВт, то она будет потреблять около 2,4-2,5 л/час. Минимальный расход топлива характерен только для самых маломощных агрегатов – это типичные варианты для дачи. Отопление дизельным топливом нельзя назвать намного более выгодным, чем отопление электроэнергией, но у него есть свои преимущества, о которых мы рассказали чуть ранее.

В реальности расход топлива может колебаться в ту или иную сторону, в зависимости от конструкционных особенностей горелки и котла.

Рейтинг дизельных котлов

Отзывы профессионалов и покупателей о дизельных котлах позволили выделить линейку наиболее популярного оборудования данного вида.

Самое покупаемое дизельное оборудование:

• Danvex В 30. Используется для частных домовладений и небольших дач. Прибор имеет горелки с датчиком, которые работают за счет солярки. Для создания оборудования используется сталь жаропрочного назначения. Система также оснащена специальным зольником, который служит местом для сбора продуктов горения. Этот прибор радует бесперебойной работой и своими деталями, которые заменяются без существенного ущерба для бюджета;
• Прибор Ferroli Atlas 47. Представляет собой дизельное оборудование для отопления помещений больших размеров (более 280 кв. метров). Отличается долгим сроком службы. Для функционирования его работы используется воздух в комнате. Система напольная, поэтому установка прибора не будет затруднена. Оборудование производится из чугуна. А также высокая мощность позволяет быстро нагреть помещение, при этом радует простота управления прибором;
• Оборудование немецкого производства Buderus logano G 125 WS-25. Отличается от других моделей одновременностью работы горелок и универсальной системой управления. Прибор моментально нагревает помещение. При этом настройка оборудования происходит вручную, а затем прибор работает согласно этим установкам. Агрегат бесшумно работает и имеет электронное управление, которое осуществляется за счет подключения к устройству через разъем;
• Protherm Бизон 50 NL. Представлен котлом из чугунного материала. Отлично нагревает большие помещения с универсальным применением. С ним не страшен никакой холод. При этом идет автоматическое контролирование процесса работы. Единственный минус – горелка в данном приборе докупается отдельно.

Как работает жидкотопливный котел

О самой процедуре горения мы уже упомянули. Отметим лишь, что при горении прогреваются и стенки топки, вследствие чего греется вода в теплообменнике. Для вывода газов оборудуется дымоход. Когда газ в него попадает, он проходит ряд пластин-теплообменников, которые скапливают тепло и передают его в основной теплообменник. Эффективность отопления и КПД прибора от этого резко повышается.

Когда горит жидкое топливо, это сопровождается образованием сажи, что объясняется простыми химическими процессами

Именно по этой причине пользователь котла должен уделять особое внимание его обслуживанию. Требуется регулярная чистка топочной камеры от сажи, кроме того, нужно постоянно мониторить состояние вентиляторной горелки. Важная информация! Такая горелка не идет в комплекте с котлом, ее необходимо покупать отдельно

Благодаря этому котел можно собрать исходя из требований и пожеланий самого владельца. Более того, при необходимости горелку можно поменять на газовую, после чего котел превращается в газовый отопительный прибор

Важная информация! Такая горелка не идет в комплекте с котлом, ее необходимо покупать отдельно. Благодаря этому котел можно собрать исходя из требований и пожеланий самого владельца. Более того, при необходимости горелку можно поменять на газовую, после чего котел превращается в газовый отопительный прибор.

Достаточно удобно, согласитесь. Особенно если рядом не пролегает газовая магистраль, а жидкое топливо используется временно. Сама горелка может быть двух типов:

1. встроенная;
2. съемная.

Возмжно вас так же заинтересует статья, о составлении режимной карты котла

Встроенные горелки устанавливаются «раз и навсегда», то есть, сменить тип топлива вы не сможете. Другое дело – съемные горелки, которые поистине делают данный прибор универсальным.

В целом, структура котла выглядит следующим образом:

• топочная камера;
• дымоход;
• теплообменник из чугуна или стали;
• вентиляторная горелка.

Жидкотопливные котлы и топливо

Так сложилось, что говоря о бытовых жидкотопливных котлах, априори подразумевается, что эти котлы работают на дизельном топливе (солярке). На самом деле, горелки этих котлов могут работать и на других видах жидкого топлива (о чём должно быть указано в документации):

• Керосине;
• Легкой нефти;
• Различных маслах;
• Мазуте.

Главное требование к топливу, это отсутствие влаги и отсутствие абразивных примесей. Также стоит отметить, что каждый вид топлива влияет на производительность котла и периодичность его обслуживания.

Еще важно понимать, что топливо, на котором работает котел, должно быть указано в документации к котлу и пока не существует всеядных жидкотопливных котлов

Преимущества брикетов и пеллет

Евродрова — брикетированное и пеллетированное топливо — получают в результате переработки отходов лесопильных и сельскохозяйственных предприятий или прочего растительного сырья. В ход идет все: от опилок и веток деревьев до шелухи подсолнечника. Исходные компоненты предварительно измельчают и сушат, затем дробят до очень мелкой фракции и прессуют в форме поленьев или гранул.

По составу брикеты почти ничем не отличаются от пеллет, сыпучее топливо было разработано для систем его автоматической подачи в топку. Искусственное горючее имеет плотность гораздо выше, чем у древесины и торфа и немногим больше чем у бурого угля. Содержание влаги в пеллетах почти в три раза ниже, чем у древесины естественной сушки.

При сгорании пеллет и брикетов образуется только углекислый газ и небольшое количество сажи, до половины которой сразу распадается за счет высокой температуры горения и отсутствия влаги. Существует миф, что брикетированное топливо опасно за счет продуктов сгорания клея. Однако никаких дополнительных связующих веществ при изготовлении не применяется: древесина сама выделяет клейкий лигнин при высоком давлении и температуре. При такой обработке также происходят начальные пиролизные процессы, частично активирующие целлюлозу, это делает сгорание брикетов более «чистым»

Конструкция котла на жидком топливе для дома

Оборудование состоит из следующих функциональных элементов:

• горелка,
• компактная камера сгорания,
• пластинчатый дымоход,
• укрепленный корпус,
• инновационный блок управления,
• секционный теплообменник.

Работа горелки котла на жидком топливе

Как сердцевина рассматриваемой категории техники, вентиляторная жидкотопливная горелка обеспечивает подготовку смеси топлива с вкраплениями воздуха, направляет ее в заданном количестве для дальнейшей работы теплогенератора. В стандартной комплектации устройства предусматривается:

• блок управления – контролирует запуск, рабочие процессы и прекращение функционирования горелки,
• трансформатор розжига необходим для производства икры, вызывающей воспламенение топлива,
• электромагнитный клапан – регулирует подачу топлива,
• воздушный регулятор – фильтрационное устройство для обеспечения корректного ввода воздушных потоков,
• предварительный подогреватель – сжижает вязкое горючее для обеспечения экономичного расхода топлива,
• патрубок – узел перелива топлива соединяется с резервуаром для подогрева горючего,
• жаровая труба – тепловая энергия перемещается по ней к месту нагрева теплоносителя.

Выпускаются модификации котлов отопления на жидком топливе со встроенной горелкой, но в них не предусмотрены сценарии увеличения мощности прибора. В случае приобретения техники с навесным рабочим сегментом настройка горелки выполняется непременно профессионалом уже на месте будущего использования оборудования.

Камера сгорания представляет собой жаропрочную конструкцию, ее сечение может быть прямоугольным либо круглым. Элемент оснащается впускным и выхлопным отверстиями.

Нагрев теплоносителя происходит способом передачи образующейся при горении тепловой энергии сквозь прочные стенки теплообменника

Важно, что передняя секции устройства оборудована горелкой и дверцей. Мощность котельного оборудования находится в прямой зависимости от числа присутствующих секций теплообменника и площади его поверхности

Дымогарные каналы оснащаются стальными пластинами для уменьшения скорости отходящих потоков, чтобы улучшить эффективность оборудования, при этом сохраняется тяга.

Автоматизированная система блока управления призвана поддерживать заданные температурные режимы. Улучшенные модификации приборов предусматривают погодозависимые блоки, которые способны корректировать процесс нагрева теплоносителя в зависимости от показаний наружных датчиков температуры.

Прочный теплоизоляционный корпус способствует сокращению теплопотерь и повышает эффективность агрегата.

Разновидности и особенности жидкотопливных отопительных приборов

Мощность бытовых моделей котельных установок варьируется в диапазоне от 6 кВт и до 230 кВт. Это условие позволяет выбрать подходящее оборудование для обогрева небольших домов с площадью 50 кв. м и просторных коттеджей до 2,2 тыс. кв. м.

Мощность промышленных жидкотопливных агрегатов колеблется в пределах 500-12 000 кВт. Сверхмощные приборы способны обслуживать здание площадью более 15 тыс. кв. м.

Промышленные котельные устройства подразделяются на 2 категории:

• водогрейные котлы на жидком топливе. Установка предусматривает нагрев воды под давлением;
• паровые котлы на жидком топливе – генерируют перегретый или насыщенный пар.

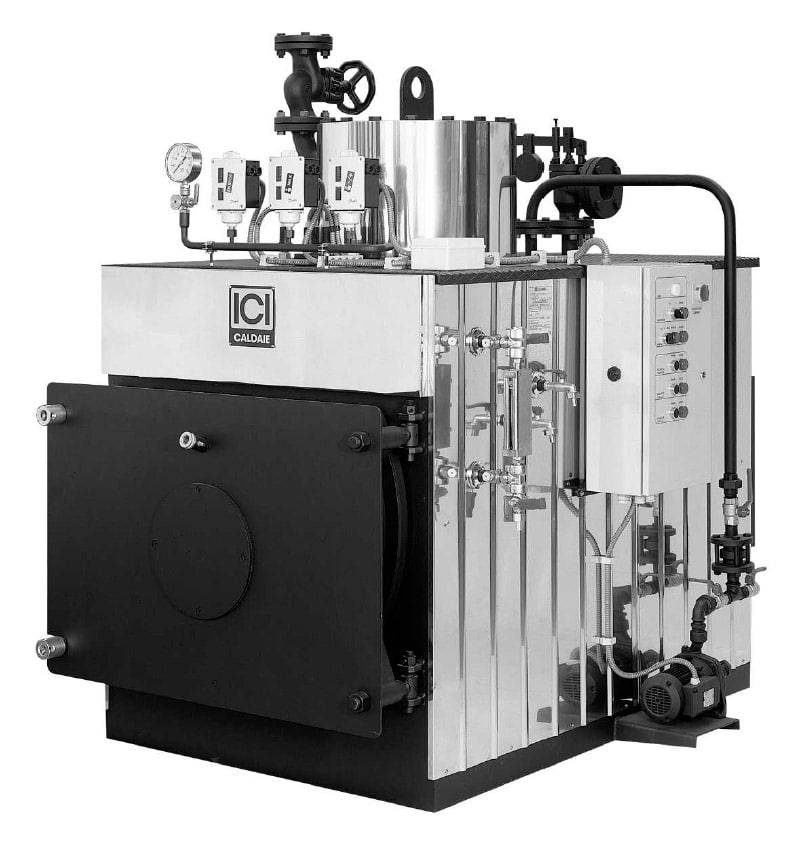

Паровой котел на жидком топливе

Парогенераторы используются в деревообрабатывающем производстве и нефтедобыче, в мебельной и пищевой промышленности, изготовлении комбикормов и других сферах. Мощные модели теплогенераторов востребованы в блочно-модульных котельных, специализирующихся на выработке тепла и пара.

По принципу устройства жидкотопливные приборы делятся на одноконтурные и двухконтурные модели. Первые предназначены исключительно для обогрева помещения, они подключаются к радиаторам, в которых теплоноситель циркулирует по замкнутой системе отопления дома. Чтобы обеспечить горячее водоснабжение, необходимо установить бойлер, так как одноконтурные котлы не подогревают воду для бытового потребления.

В конструкции двухконтурных агрегатов предусмотрен дополнительный теплообменник, что делает оборудование более функциональным. Такой прибор способен одновременно обеспечивать подачу горячей воды в несколько водозаборных точек помимо обогрева дома.

Недостатки котлов на жидком топливе

При выборе котла более важны недостатки котлов на жидком топливе.

• Прежде всего это затраты на обустройство топочной комнаты, строительство дымохода и установку топливного бака ёмкостью 500-3000 литров. В доме такой бак не поставишь (хотя это делают), а значит нужно место на участке. Установка большого бака тоже дело затратное и требует соблюдение технологий.
• Топочная комната, нужна, чтобы скрыть шумную работу котлов этого типа. Кроме этого, сжигание дизтоплива сопровождается нефтяными запахами.
• Большие вопросы в оборудовании бака могут быть у природоохранительных органов. Всё это дополнительные затраты.
• Современные жидкотопливные котлы стоят дорого, а затраты на топливо превосходят стоимость других видов топлива.
• Еще один подводный камень, это высокие требования к качеству топлива. Это может быть проблемой регионального (местного) значения.

ТОП-5 моделей жидкотопливных котлов

Котлы на жидком топливе менее распространены на российском рынке климатической техники. Это вызвано тем, что они вырабатывают более дорогое тепло, чем угольные и газовые котельные, поэтому их устанавливают в основном на объектах, которые не имеют магистрального подвода газа.

В последнее время популярность этих агрегатов заметно выросла, что вызвано использованием их в системах утилизации отработанных газосмазочных материалов, которых накопились в огромном количестве в промышленности и сельском хозяйстве.

Обзор отечественных и зарубежных котлоагрегатов для жидкого топлива:

1. ACV Delta Prо S 25 — бельгийский напольный универсальный котлоагрегат работающий на жидком топливе с горелкой BMV1 или газообразной моделью BG2000 для сжиженного и природного газа. Тепловая мощность 26 кВт, теплообменники из стали, устройство двухконтурное, КПД — 92.8 %, работает в режимах «зима/лето». Цена: 136434 руб.
2. Агрегаты EnergyLogyc — американские напольные котлы на жидком топливе с интеллектуальной автоматикой, в широком диапазоне мощностей от 58 до 146 кВт. Могут использоваться для утилизации отходов ГСМ. Универсальный агрегат с тепловой мощностью 58.3 кВт, температурный график теплоносителя 100-60 С, КПД -90.0 %, хорошо работает в теплицах. Цена: 84200 руб.
3. Buderos Logano — немецкие чугунные напольные котлы на жидком топливе с широким диапазоном мощности от 25 до 1200 кВт, имеют встроенный шумоглушитель. Buderus Logano G124-24 WS с тепловой производительностью теплообменника котла в кВт – 24, используется для обогрева 240 м2 площади. КПД — 94 %, может работать с внешним бойлером косвенного нагрева. Цена: 116735 руб.

1. Котел Kiturami для дома — корейские напольные котлы на жидком топливе серии Turbo с широким диапазоном по тепловой мощности от 9 до 35 кВт. Котлы двухконтурные, теплообменник для ГВС — медный. Kiturami Turbo-13R мощностью 13.1 кВт для небольших загородных домов с площадью 150 м2, снабжен самой передовой погодозависимой автоматикой CTX-1500. КПД — 90 %, хорошо работает с российским жидким топливом по ГОСТ-305. Цена: 42440 руб.
2. Fondital Capri — итальянские современные жидкотопливные отопительные системы. Fondital Capri BTFD 23 — универсальный напольный чугунный агрегат для жидкого топлива и газа. Тепловая мощность 24 кВт, с закрытой камерой сгорания, работает с коаксиальной дымовой трубой. Котел двухконтурный, КПД -90.0 %, комплектуется циркуляционным насосом. Цена: 293266 руб.
