Воздухоотводчики для систем отопления: виды и установка

Почему появляется воздух в системе отопления

Для сброса  воздушных скоплений  в трубной системе, как внутри дома, так и в подводящей системе, предусматривается установка специализированных кранов — воздухоотводчиков.

Тепловые трубы   способны завоздушиваться по таким ключевым моментам:

  1. При быстром заполнении трубной системы водой. Воздух собирается в возвышенных местах. Поэтому необходимо чтобы процесс протекал медленно, точка ввода подпитки была расположена внизу, а воздушный вывод в самой верхней части системы, обычно на чердачном помещении.
  2. Повышенная растворимость газов в теплоносителе при росте его температуры. Для подпитки в больших объемах районных или магистральных тепловых сетей рекомендуется проводить деаэрацию воды в специальных устройствах барботажного типа. При достижении температуры воды 104 С, кислород из воды уходит в атмосферу через деаэрационную колонку.
  3. В процессе проведения ремонтно-восстановительных работ, связанных с дренажем теплоносителя из участка сети.
  4. В результате коррозионных процессов на внутренних поверхностях стальных труб выделяется водород, который постепенно накапливаться в тепловых сетях.
  5. При нарушении целостности системы отопления.

Особенности монтажа возухоотводчика в частном доме

Для установки понадобится гаечный ключ

Воздухоотводчик, предназначенный для коммуникаций отопления частного дома, должен устанавливаться строго в вертикальном положении. Для монтажных работ понадобятся резьбовой тройник, ФУМ-лента, гаечный ключ рожкового типа.

Процесс установки реализуется поэтапно:

  1. Крепление тройника. Понадобится отрезок трубы, на который пайкой, клеем или простой усадкой фиксируется тройник.
  2. Предварительная проверка расположения сбросника на самой высокой точке оборудования. Штуцер устройства должен иметь верхнее направление.
  3. Монтаж отсечного клапана на шестигранник прибора рожковым ключом.
  4. Подсоединение автоматического отводчика воздуха так, чтобы защитный колпачок с ниппелем смотрел вверх.
  5. Плотное закручивание колпачка для предотвращения скопления мусора.
  6. Проверка наклона прибора (для радиаторных моделей). Секция батареи со спускником немного поднимается вверх.

После монтажа приспособления не нужно регулировать – они будут сбрасывать воздух автоматически.

Особенности многоступенчатой схемы

Многоступенчатая схема обезвоздушивания предусматривает установку автоматических приборов по всей линии. Подобное подключение сбросников позволяет локально и одновременно удалять воздушные пробки. Автоматический прибор ставят в зоне поворота, образования петли. Чтобы продлить его эксплуатационный ресурс клапана, дополнительно монтируют фильтр. После сборки система работает, когда радиатор горячий внизу, но холодный сверху.

В двухэтажных домах монтаж отводных устройств обязательно производится на верхнем этаже.

Угловой, прямой или радиаторный воздушник подходит для магистрали отопления многоквартирного или частного дома. Автоматический прибор отличается простотой, надежностью и ремонтопригодностью. После его установки владелец может не тратить время на контроль системы и ручной спуск воздуха.

Монтаж предохранительных клапанов

Где же выполняется монтаж автоматических и ручных спускников воздуха

Все радиаторы имеет соответствующие места для установки таковых изделий, причём не важно, какого вида они будут: ручные или автомат. Ручные изделия устанавливаются по одной единице на каждый радиатор

Обычно они размещаются в верхней точке батареи, отдалённой от подающего трубопровода.

Автоматические устройства размещаются не только на радиаторах, но ещё и в таких точках:

  1. Группа безопасности котла, который подключён к системе закрытого типа.
  2. На коллекторах тёплого пола.
  3. На трубопроводе, если он имеет высокую точку.
  4. В буферную ёмкость и бойлер косвенного нагревателя.
  5. На змеевиках полотенцесушителей.
  6. На разветвитель контуров.

Кроме того, обязательно устанавливаются автоматические устройства там, где имеются проблемные места тепловых сетей. Если трубопровод делает П-образную петлю, то в этих местах скапливается воздух, который нужно стравливать при помощи спускников.

Зная, куда ставить автоматические выпускники воздуха, можно провести проверку правильности расположения данных изделий. Если в вашей системе установлен кран Маевского на трубопроводе, то такое его размещение является не верным. Если размер автоматического устройства портит дизайнерский вид радиатора и комнаты в целом, то можно заменить их на специальные мини-выпускники.

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского. При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух. В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления

Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.

В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой. Гребенка группы безопасности предусматривает свой отвод. Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?

Применение отсечных клапанов

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Достаточно установить под прибор отсечной клапан. Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие. Рекомендуется не экономить и применять отсечные клапана.

Источник

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Предпосылки и последствия образования воздушных пробок

В системах отопления в роли теплоносителя чаще всего используют неочищенную воду, насыщенную воздухом. При подогреве кислород выделяется, постепенно скапливающиеся микропузырьки создают серьезную пробку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подают слишком быстро, газы не успевают выходить. Заполнять конструкцию надо постепенно: на один этаж разветвленной системы требуется не менее 1 часа для заполнения.

Если в системе наблюдается утечка воды, отдельные соединения завинчены недостаточно плотно, в теплосеть будет поступать воздух. Возможно его проникновение и в процессе ремонта труб.

Герметичность зависит и от вида материала: стенки полимерных труб без антидиффузионного слоя проницаемы для кислорода. Некоторые металлы (такие как алюминий) вступают в реакцию, способствующую выделению газов из теплоносителя.

Что делать при образовании воздушных пробок

Наша задача – правильно стравить воздух из системы отопления. Если в доме или в квартире с индивидуальным отоплением установлены привычные многим радиаторы из чугуна, то дело осложняется тем, что в них может и не быть средств для устранения воздушных пробок. Спуск воздуха с чугунной батареи производится несколькими способами:

  • Путем аккуратного откручивания заглушки с помощью газового ключа;
  • Путем удаления теплоносителя и встраивания клапанов, позволяющих спустить воздух в любое время;
  • С помощью высокого давления воды – позволяет пробить воздушную пробку.

Первый способ самый сложный. Во-первых, заглушка может быть закрашена многочисленными слоями краски – ее нужно как-то содрать. А во-вторых, заглушка может напрочь приржаветь к корпусу батареи – в этом случае следует воспользоваться какой-либо жидкостью, позволяющей ослабить хватку ржавчины.

Открутить заржавевшую заглушку поможет всем известная жидкость WD-40, хорошо проникающая в самые глубокие слои ржавчины.

Собираясь спускать воздух из чугунной батареи, не забудьте подставить под заглушку ведро, таз или любую другую емкость, в которую будет сливаться вода. Кстати, именно вода указывает на то, что воздушная пробка уже вышла. После этого закручиваем заглушку обратно.

Следующий способ заключает в том, чтобы установить в чугунную батарею автоматический или ручной спускник воздуха. Местом для его установки служит все та же заглушка. Нарезаем в ней резьбу и монтируем воздухоотводчик. Теперь, как только в отоплении возникнет воздушная пробка, воспользуйтесь отводчиком и ваша проблема будет решена.

Если нет крана Маевского, согнать воздух можно с помощью мощного напора воды. Подключите отопление к водопроводу, откройте водопроводный кран с водой и дождитесь, пока давление сможет устранить воздушную пробку. Этот способ хорошо подходит для старых отопительных систем, где над проблемой завоздушивания особо никто не задумывался.

Назначение и виды воздухоотводчиков

Автономные системы теплоснабжения, а также отопительные приборы, подключаемые к магистральной сети, оборудуются специализированными воздухоотводными клапанами. Самыми распространенными среди них считаются ручной кран Маевского и автоматический воздушный вентиль.

В торговой сети реализуются 3 типа воздушных кранов:

  1. Традиционного прямого типа, с вертикальной установкой.
  2. Угловые 90 градусов. Применяются на приборах отопления в качестве альтернативы крану Маевского, когда конструкция отопительной разводки труб не позволяет применить прямую модификацию.
  3. Специализированные воздухоотводчики для приборов отопления.

Угловые и радиаторные воздухоотводчики

В разнообразных нагревательных комплексах порой возникает ситуация, когда необходимо сбрасывать воздух в малодоступных либо удаленных зонах. Там, где инсталлировать традиционный тип воздушного клапана для отопления не получается, поэтому устанавливают угловую конструкцию. Угловой клапан имеет специальный нижний патрубок, с углом поворота 90 С и способен присоединяться к горизонтальному участку.

Требуется обозначить, что угловая конструкция с внешним резьбовым соединением практически ничем, не различается от обычного воздушника и может применяться взамен, если необходимо.

Где правильно устанавливать воздухоотводчики

В различных схемах теплоснабжения имеются зоны, где монтаж воздухоотводчиков обязателен. В профессионально выполненном варианте теплосети, места установки указываются по проекту тепловой сети. Существуют общие подходы к размещению таких защитных устройств. Например, краны Маевского закрепляют на всех отопительных приборах, чтобы выпускать накапливающийся воздух. Точка врезки – в верхней угловой пробке, удаленной от точки включения подающей трубы к прибору отопления, воздух собирается именно в этой зоне. Когда котлоагрегат снабжен встроенным воздухоотводчиком, то на подающей трубе его не устанавливают.

Автоматический воздухоотводчик для отопления требуется ставить вертикально в следующих местах теплосети:

  1. Блок безопасности котлоагрегата, работающего в тепловой сети закрытого типа.
  2. На подающем и обратном коллекторе системы “теплый пол “.
  3. Если во внутридомовой разводки сети отопления, самой высокой точкой будет трубопровод, а не батарея — то в него монтируется поплавковый воздушник.
  4. Установка в бак расширитель и бойлер косвенного нагрева выполняется, когда это предусмотрено проектной схемой.
  5. На гидрострелке, для разделения контуров нагрева в доме.

Помимо отмеченных зон, воздушники устанавливаются на проблематичных участках теплосети, где вследствие непростых обстоятельств монтажа труб разного диаметра образованы П-компенсаторы верхнего направления. В частности, когда трубы обходят двери или лестничный пролет, а после опять спускаются. В таких устройствах воздух накапливается в 100% случаях, по этой причине в таких местах необходим воздухоотводчик и желательнее — автоматический.

Во внутридомовых схемах отопления многоэтажных домов воздухоотводчики монтируются:

  1. На всех коллекторных участках
  2. На вертикальных П-компенсаторах.
  3. В высшей точке сети каждого стояка многоэтажного здания.

Чем опасен воздух в отопительной системе

Кислород, растворяется в воде и повышает коррозионную активность теплоносителя, который взаимодействует с металлическими поверхностями труб, радиаторов, насосов и котлов, тем самым вызывает конструкционные повреждения.

Кроме того значительные воздушные пробки не дают системе теплоснабжения эффективно функционировать:

  1. Обладает свойствами теплоизолятора, и если пробка сформировалась в верхней зоне батареи, то она станет плохо выполнять свои функции по теплопередаче в помещение тепловой энергии.
  2. Электрические насосы конструктивно выполнены для циркуляции водяного теплоносителя и не способны прокачивать воздух. Насос станет перегреваться, а крыльчатка и подшипники выдут из строя.
  3. Теплоноситель, имеющий много воздушных зон, работает очень шумно, создавая дискомфорт окружающим, находящимся в помещении.

Как удалить воздушную пробку

Перед тем как выполнить спуск воздуха при помощи специальной арматуры — воздухоотводчиков, потребуется провести диагностику технического состояния тепловой сети, обратив особое внимание на утечки. В случае обнаружения потребуется их устранить

В системах с принудительной циркуляцией теплоносителя так же осмотру подлежит электронасос, желательно предварительно провести ему техническое обслуживание.

Алгоритм мероприятий по дренажу воздушных пробок из внутридомовой сети отопления:

  1. Останавливают источник тепловой энергии.
  2. После его охлаждения выключают дымосос и вентилятор, а также циркуляционный насос.
  3. Отключается подача электроэнергии на насос и котел.
  4. Закрывается подача котловой воды в сеть.
  5. Открывают поочередно все воздушники.
  6. После падения давления теплоносителя в магистрали до О, подпитывают внутренний отопительный контур до рабочего давления в сети.
  7. Операцию повторяют до полного удаления воздуха из установленных воздухоотводчиков.
  8. После устранения воздушных пробок систему запускаю в обратной очередности.

Отличительные особенности воздухоотводчиков

Отводчики воздуха автоматические – обладают разным конструктивным исполнением, отталкиваясь от изготовителя.

Вот главные различия:

  • В серёдке корпуса находится отражающая пластина. Устанавливается на вводе в рабочую камеру, оказывает защиту находящимся внутри элементам от гидрологических ударов;
  • Множество моделей предоставляются в наборе с пружинным отсекаемым клапаном, в него ввинчивается воздухоотводчик. Когда отсекаемый клапан снимается, то пружина сжимается и уплотняющее кольцо перегораживает выводящий канал;
  • Отдельные модели самодействующих отводчиков воздуха спроектированы на совместную работу с радиаторами, они не прямые, а обладают на резьбе боковыми трубками, надлежащего размера, для ввинчивания во вход радиатора.

Что это такое

Устройство, контролирующее удаление воздуха из отопительного контура, представляет собой металлическую герметичную пробку. В нижней части конструкции расположен патрубок с резьбой, с помощью которой «умное» устройство для радиатора присоединяют к определенному узлу системы отопления.

Чтобы понять, как работает автоматический воздухоотводчик, обратите внимание на конструкционные особенности:

  1. Имеет литой латунный корпус.
  2. Уплотнительное кольцо.
  3. Запорный механизм и крышка.
  4. Игольчатый механизм соединен через флажок с поплавком из полимерной смолы.
  5. Жиклер.

Принцип действия воздухоотводчиков

Внутри металлического корпуса находится поплавок из легкого полимерного сплава. В нормальном полноценно работающем состоянии внутри литой конструкции находится горячая вода. Она поднимает на максимальную высоту камеры «умного» устройства пластмассовую сердцевину. В этот момент закрывается игольчатый клапан – воздухоотводчик автоматический находится в состоянии покоя.

  1. Если в системе появляется воздух, вода выталкивает его на поверхность, и он попадает в камеру – область приема металлического корпуса.
  2. Поплавок, соединенный тягой с игольчатым клапаном, опускается вниз или падает из-за осевшего уровня воды, за флажок тянет за собой «иглу».
  3. В положении «открытая игла» в устройстве открывается небольшое отверстие, и скопившийся воздух благополучно покидает систему.
  4. Вода заполняет освободившееся пространство, поднимая уровень положения поплавка. Он толкает игольчатый клапан вверх, отверстие плотно закрывается.

Воздухоотводчик автоматический для радиатора удаляет незначительное скопление воздушных масс из каждого контура, и радиаторы полноценно нагревают всю площадь экрана.

В частном доме

В индивидуальных отопительных линиях ставят запорные конструкции, которые регулируют вручную. Обычно контрольную проверку системы проводят в начале отопительного сезона. Далее по мере обнаружения охлажденных участков на экране радиатора откручивают вентили и выпускают воздух.

В многоквартирном доме

В многоэтажных домах действуют закрытые системы отопления. Теплоноситель находится под давлением, которое контролируют на выходе из теплогенератора. Воздухоотводчик удаляет воздушные массы на этапе наполнения котла водой. Отсекающий клапан позволяет вычленять участок системы или тепловой агрегат для выпуска воздушных масс.

Преимущества в автоматике

Отследить накопление воздуха в каждом контуре в режиме реального времени практически невозможно. А завоздушенность системы требует усиленной работы котла и насоса. Чтобы оборудование не работало вхолостую и не было перерасхода энергоресурсов, потери тепла, необходимо установить автоматический воздухоотводчик.

Когда он необходим

Иногда после завершения отопительного сезона воду полностью удаляют либо меняют. Вследствие чистки от ржавчины автоматические воздухоотводчики в системе отопления при снижении уровня воды открываются – процесс опорожнения происходит быстрее. Если работу устройства на радиаторе и трубах можно контролировать, то систему теплого пола нет. В этом случае без автоматики не обойтись. Необходимость установки автоматики обусловлена в следующих случаях:

  1. Установка в радиаторах в связи со сложной схемой контура, в верхней части которого создаются удобные полости для скопления воздуха.
  2. Полотенцесушитель оснащают «умным» прибором, так как ручной вариант управления находится высоко.
  3. Для нормального функционирования системы обвязки котла невозможно обойтись без автоматики, которая будет контролировать наличие воздуха в системе и обеспечит безопасную эксплуатацию.
  4. Если на трассе есть участок с выступом вверх (байпас), в этом случае все петли или П-образные отводы являются удобным местом для накопления и автоматического сбрасывания воздушной массы.
  5. Коллекторы, присутствующие в конструкции теплого пола, на этапе производства оснащают двумя воздухоотводчиками на обратную и прямую линии подачи теплоносителя.

Что делать, если воздушник не работает

Часто встречается неисправность воздушников, когда воздух из системы не сбрасывается. Это происходит, потому что отводное отверстие зарастает накипью. Время от времени его нужно освобождать от накипи и ржавчины.

Для этого его выкручивают, перед этим перекрыв от среды запорными вентилями и слив воду с ремонтного участка трубопровода

Далее клапан снимают, разбирают, осторожно чистят иглу. После завершения очистки, уплотняют детали корпуса и выполняют обратную установку

Специалисты рекомендуют с целью недопущения засорения автоматического воздушника установить фильтр Валтек для очистки сетевой воды. Для разборных конструкций, часто имеет место течь через уплотнитель между корпусом и головкой.

Заменить его практически невозможно, так как в торговой сети такие уплотнители не продаются, поэтому при возникновении такой неполадки лучше применять  фум-ленту либо силиконовый герметик. Причиной утечки может быть перекос поплавка, его просто исправить самостоятельно.


Таким образом, можно подвести итог, что воздухоотводчик, является обязательным элементом любой системы теплоснабжения и центральной, и индивидуальной, его установка действующими правилами. Для постоянного отвода воздушных пробок, без участия оператора, применяются автоматические воздухоотводчики.

Воздухоотводчики для системы отопления: Виды и назначение

Завоздушенность отопительной системы — большая проблема, с которой сталкиваются практически все, у кого в доме или квартире установлено водяное отопление.

Из-за формирования воздушных пробок, количество теплоносителя в источниках тепла резку уменьшается, что может существенно снизить эффективность всей отопительной системы.

Для того, чтобы  бороться с этим явлением, используются автоматические и ручные воздухоотводчики. О них и пойдет речь в данной статье.

Как воздух попадает в отопительную систему?

В случае с центральной системой отопления, и не только, воздух в системе есть всегда. Источников много, но главная проблема — слив теплоносителя в межсезонье. В результате, после слива воды, в трубах и радиаторах остается воздух.

В начале сезона, когда вновь подают теплоноситель, воздух из системы вытесняется не полностью, как результат — образуются воздушные пробки, которые блокируют прохождение воды, как результат — снижают тепловую эффективность, или даже полностью блокируют теплоснабжение на одном из участков отопительной ветви.

Также, в следствии того, что система труб не идеальна, в местах подтеков, небольших прорывов и т.д. заходит воздух, после чего он остается в системе.

Кроме того, в процессе подпитки системы теплоносителем, часто вместе с водой в растворенном виде (в виде пузырьков) воздух попадает в систему.

Некоторые из металлов, которые используют для производства радиаторов, при контакте с водой, в небольших количествах, способны провоцировать выделение из воды водорода.

В результате, пузырики воздуха скапливаются в местах, где затруднено их прохождение. Как следствие — образование воздушной пробки, которая может с легкостью блокировать прохождение теплоносителя, тем самым заблокировав какой-то из узлов тепловой системы.

Как бороться с завоздушинностью системы? Типы воздухоотводчиков

Для того, что бы избавиться от воздуха в системе придумали два типа воздухоотводчиков, автоматический и ручной (его также называют «Кран Маевского»). Рассмотрим более детально, что из себя представляют эти устройства.

Кран Маевского

Принцип работы ручного воздухоотводчика крайне прост. За основу был взят игольчатый клапан, который должен блокировать прохождение воздуха. Устанавливается данный клапан на радиатор, в самую верхнюю точку. При открытии клапана, лишний воздух стравливается, как следствие, воздух из системы уходит.

Разновидностей ручных воздухоотводчиков масса. Некоторые с клапанами, другие гайкового типа. Но суть остается одна. Стоимость относительно небольшая. Обычно, это не более 500 рублей.

Автоматический воздухоотводчик

Автоматическая система отведения лишнего воздуха значительно сложнее.

Для сигнализации наличия воздуха, в автоматической системе воздухоотвода присутствует поплавок, который в случае появления в системе воздуха блокирует клапан, открывая заслону для стравливания воздуха. Когда воздух вышел, система также, в автоматическом режиме открывает клапан, и движение теплоносителя возобновляется.

Система более дорогая, ее стоимость начинается от 1500 рублей. Некоторые экземпляры могут обойтись до 10 тысяч.

Хотя автоматическая система более удобна, в случае выхода ее из строя, возможен потоп (в случае, если поплавок заклинит, и после стравливания воздуха, в системе начнет сочиться теплоноситель). Более дорогие модели лишены таких недостатков.

Если вы решили взять недорогой автоматический воздухоотводчик, поинтересуйтесь у продавца его качеством, изучите отзывы.

Побеспокойтесь, что бы в случае выхода его из строя вы и ваше имущество понесло минимальные убытки.

Где ставятся клапаны спуска воздуха?

В отопительных системах открытого типа воздух уходит посредством расширительного бачка. Но если система оснащена насосом для принудительной циркуляции теплоносителя, то есть вероятность появления воздушных заторов. Поэтому в таких системах устанавливают устройство для спуска воздуха ручного или автоматического типа. Места установки воздухотводчиков в зависимости от различных ситуаций:

  1. На радиаторах принято устанавливать ручной клапан для сброса воздуха. Его монтируют в этом месте потому, что завоздушивание чаще всего происходит в этой точке отопительного участка. Поэтому устройствами стараются оснащать все радиаторы.
  2. На верхних участках вертикальных стояков (куда пытаются проникнуть пузырьки) устанавливают автоматические приборы прямого типа. Это самые популярные модели, их также монтируют на коллекторах теплых полов.
  3. Если воздух скопился в труднодоступном месте, таком как торцы тупиковых ответвлений, то используют угловые и радиаторные модели. Клапан присоединяют к системе посредством патрубка.
  4. Если конструкция циркуляционного насоса предусматривает монтаж воздухоотводчика, то его монтируют с целью улучшения работоспособности аппарата. Завоздушенный теплоноситель сложнее перекачивается насосом и тормозит его работу. Из-за этого он часто останавливается, что приводит к быстрому изнашиванию подшипников и крыльчатки.

Плюсы и минусы автоматического воздухоотводчика

Основные преимущества устройства заключаются в его автономности. Это удобное в эксплуатации и эффективное решение для стравливания трубопроводных газов, которое можно применять и в частных домах, и в городских квартирах – в том числе на верхних этажах. Если сравнивать с ручными клапанами, то автоматический сбросник воздуха выиграет и за счет более эстетичного внешнего вида, который не портит дизайн современного радиатора. Что касается эффективности, то, как показывает практика эксплуатации, производительность батарей заметно повышается – разница зависит от характера завоздушивания отопительных контуров в конкретном случае.

При эксплуатации автоматического воздухоотводчика придется столкнуться и с негативными факторами. К ним можно отнести следующие:

  • Поскольку процесс сброса воздуха будет происходить бесконтрольно и постоянно, то в помещении регулярно может присутствовать не самый приятный запах. Для сравнения, к разовому объемному сбросу газов из батарей через ручной клапан можно подготовиться и после операции однократно проветрить помещение.
  • Нельзя оставлять прибор в рабочем состоянии на длительное время без присмотра. Это мера безопасности, которая предотвращает риск затопления.
  • Организация автоматического сброса воздуха из системы отопления с жесткой и не фильтрованной водой имеет свои риски. Связаны они с чувствительностью рабочей начинки в камере отводчика. Тот же поплавок с запорной системой регуляции процесса стравливания в клапане при регулярном обслуживании некачественного теплоносителя может выйти из строя.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

  • Устройство требуется для установки:
  • в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
  • на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
  • на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
  • на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

  1. Краны Маевского различаются способом откручивания рабочего винта:
  2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
  3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
  4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:

Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.

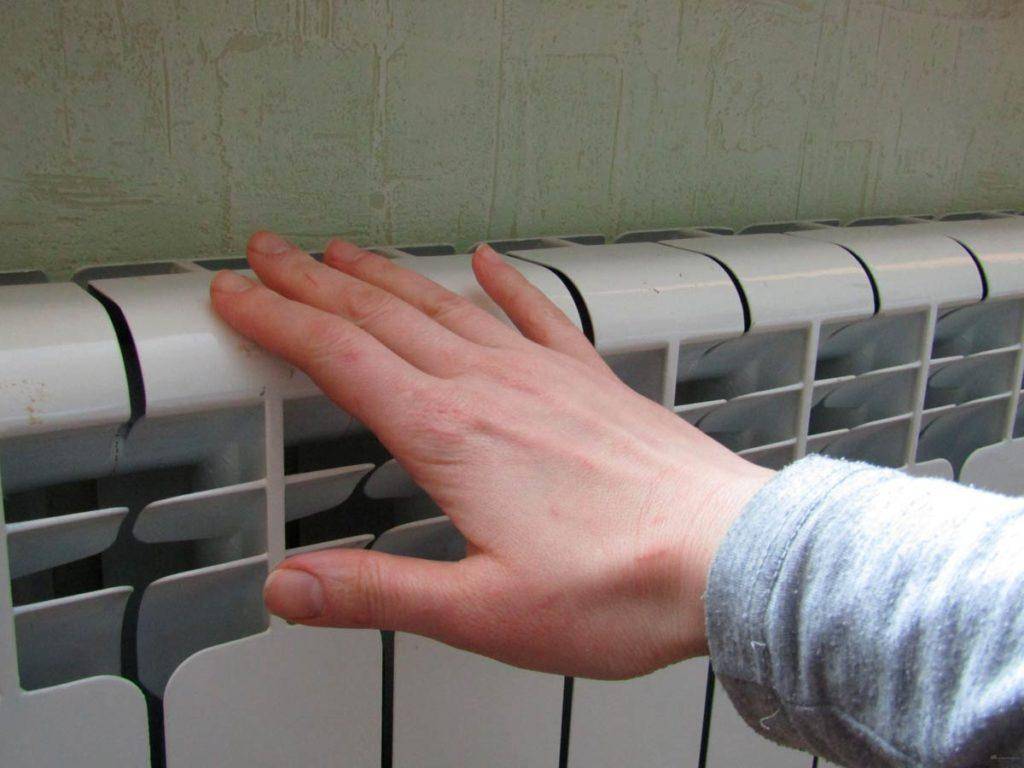

Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
