Особенности использования автоматики для дренажных насосов

Список деталей

  • Транзистор можно применить любой из этих: КТ815А или Б. TIP29A. TIP61A. BD139. BD167. BD815.
  • ГК1 – геркон нижнего уровня.
  • ГК2 – геркон верхнего уровня.
  • ГК3 – геркон аварийного уровня.
  • D1 – любой красный светодиод.
  • R1 – резистор 3Ком 0.25 ватт.
  • R2 – резистор 300 Ом 0.125 ватт.
  • К1 – любое реле на 12 вольт с двумя парами нормально разомкнутыми контактами.
  • К2 – любое реле на 12 вольт с одной парой нормально разомкнутых контактов.
  • В качестве источников сигнала для пополнения воды в ёмкость, я применил поплавковые герконовые контакты. На схеме обозначаются ГК1, ГК2 и ГК3. Китайского производства, но очень приличного качества. Ни одного плохого слова сказать не могу. В ёмкости, где они стоят, у меня происходит обработка воды озоном и за годы работы на них ни малейшего повреждения. Озон является крайне агрессивным химическим элементом и многие пластики он растворяет совершенно без остатка.

Размещаем детали на плату.

Данное автоматическое устройство управления водяным насосом
может оказать неоценимую помощь в контроле и поддержание заданного уровня воды в емкости находящейся, например, на даче или фермерском хозяйстве.

Так, при использовании в колодце погружного насоса для полива огорода нужно присматривать, чтобы уровень воды не ушел ниже глубины насоса. Иначе насос может перегреется и выйти из строя, работая в пустую (на холостом ходу). Избежать всевозможные неприятности в работе погружного насоса поможет нижеприведенная схема автоматического управления насосом.

Автоматика: основные узлы и их назначение

Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.

Реле давления

Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.

Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами – один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

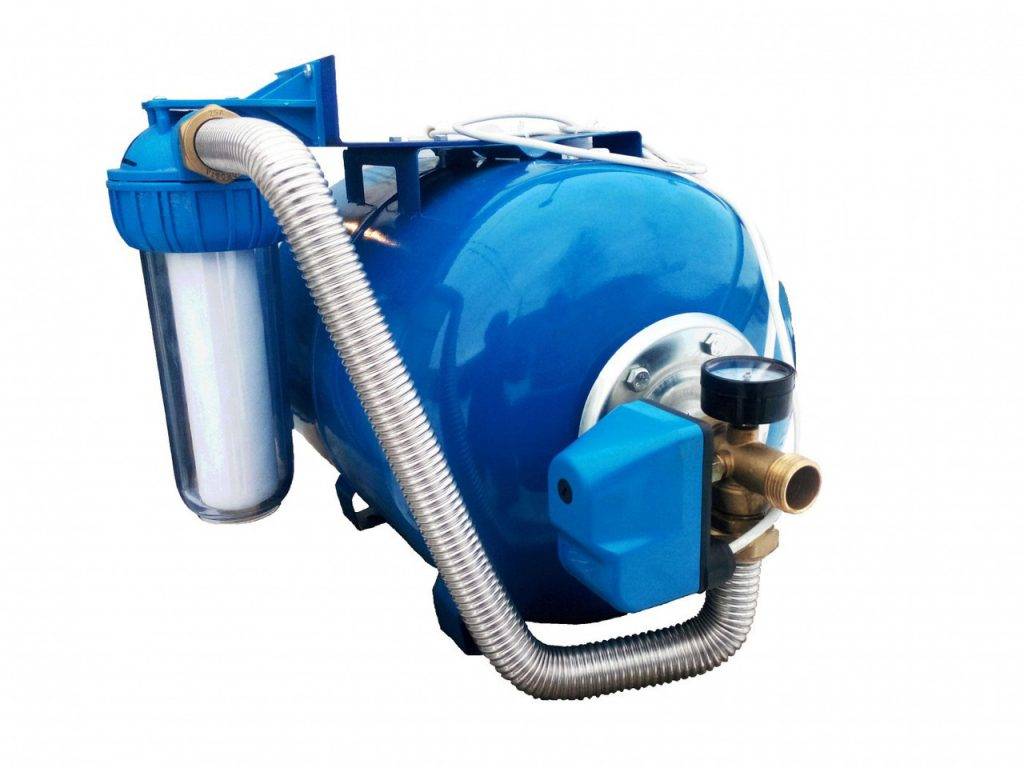

Рис. 2 Автоматика для глубинного насоса

Гидроаккумулятор и преимущества его использования

При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение – это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.

При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени – это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.

Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.

Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.

Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

Элементы автоматической системы

Самостоятельное обустройство системы водоснабжения должно выполняться при условии, что мастер знает, как работают ее основные компоненты. Насос, который погружают в скважину, создает давление воды, когда его подключают к напряжению. Насосный кабель может подключаться непосредственно к сети электричества, тогда использование дополнительных устройств не потребуется.

Автоматическая система срабатывает, когда в доме открывают кран или включают бытовую технику. Включение помпы происходит после того, как реле подает соответствующую команду. Гидроаккумулятор формирует требуемое давление, которое провоцирует отключение устройства.

Элементы автоматики:

  • Реле давления;
  • Датчик уровня;
  • Гидравлический аккумулятор.


Погружной насос обладает длительным сроком службы при правильной эксплуатации В процессе подключения происходит обмотка гидробака фум-лентой. После этого накручивают переходную муфту «американку». Латунный переходник оснащают реле давления и манометром. Для изготовления специального колена используют пластиковую трубу и фитинг. Для подключения шланга используют муфту с цанговым зажимом.

Особенности монтажа поплавка

Корректно установить поплавковый выключатель можно несколькими способами. Перед началом работ в первую очередь следует убедиться, что ток, потребляемый насосом, меньше, чем максимально допустимый показатель тока, прописанный в документах по эксплуатации оборудования.

Простая установка для одного модуля

Наиболее простой, быстрый и не слишком трудозатратный способ установки сводится к монтажу поплавка в емкость посредством водонепроницаемого кабеля и специального грузила, которое обычно входит в базовый комплект агрегата.

Работы по установке осуществляются в следующем порядке:

  1. Грузило нанизывается на кабельный трос. Потом путем эксперимента определяется длина плеча свободного хода поплавкового устройства.
  2. Затем положение грузила фиксируется на кабеле с помощью специальной практичной защелки.
  3. Кабель посредством соединительных элементов крепится к наружной стороне резервуара.
  4. Когда подготовительные работы сделаны, осуществляется подключение поплавка к насосной системе. Монтаж и настройка оборудования проводятся согласно схемам, содержащимся в документации, прилагающейся к устройству.

По окончании всех необходимых действий оборудование обязательно тестируется на работоспособность. Для этого насос под контролем хозяев запускается в обычном режиме на 2-3 часа.

Монтировать выключатель поплавкового типа на подводящий кабель допустимо лишь в том случае, когда в резервуаре будет работать всего один такой агрегат. Также не должно быть никаких предпосылок к тому, что прибор за что-нибудь зацепится или зависнет внутри емкости

Если прокачка воды идет нормально и не дает сбоев, значит установка и последующее подключение были сделаны с соблюдением всех правил.

Правила монтажа двух и более изделий

Когда, согласно проектной документации, требуется установить несколько поплавковых приборов, имеет смысл использовать штанговый способ монтажа. На роль крепежного элемента (штанги) подойдет фрагмент прочной пластиковой трубы. Его четко и надежно закрепляют внутри емкости, предназначенной для наполнения.

Затем на штанговую основу осуществляется монтаж поплавков. Они равномерно распределяются по всей длине трубы так, чтобы после фиксации и регулировки вокруг каждого модуля оставалось свободное пространство, обеспечивающее приборам возможность четко выполнять свои функции, при этом не мешая друг другу. Отходящие от выключателей кабели прикрепляются к штанге с помощью хомутов.

Этот способ позволяет установить практически любое количество выключателей, взяв таким образом под контроль полноценный комплекс, состоящий из нескольких насосов. В случае надобности допустимо использовать две и более штанги и монтировать на них необходимое число поплавков, соответствующее количеству используемых насосов или пультов управления.

Принцип работы популярных моделей

Кофе, квас, пиво из передвижных торговых точек подаются благодаря малым насосам (электропомпам) типа 12-вольтового Comet Elegant от известного немецкого производителя. Этот прибор мал по размерам (высота — 10,4 см, диаметр — 3,8 см), но может за минуту перекачать до 10 л жидкости. Благодаря мобильности, он незаменим в походах.

С его помощью легко удалится вода из лодки, создастся полевой душ, или умывальник. Корпус прибора пластиковый, что делает общий вес малым, а диаметр подающего шланга — 1 см. Работать может со скважинами глубиной от 3 до 20 м, чего вполне достаточно для обеспечения нормального полива дачного участка.

Погружные насосы скважинного типа для больших объемов прокачки жидкости (в среднем — 19−20 кубических метров в час) ощутимо дорогие (средняя цена качественных зарубежных аналогов, произведенных не в Китае, около 2 тыс. долларов), но долговечные. Работают от обычной сети (220−380 Вт), нуждаются в бесперебойной частоте 50Гц.

В дополнение к самому прибору всегда идет длинный изолированный шнур, что упрощает подключение. Прибор считается экономичным по потреблению энергии, шумовое загрязнение незначительное. Обшивку обычно изготовляют из сплава металлов, или керамогранита, чтобы минимизировать риски по выведению из строя из-за механического повреждения, или воздействия агрессивной среды. Оснащены датчиками контроля уровня воды, что предотвращает сухую работу.

Водяной насос погружной дренажного типа обеспечивает перекачку загрязненных жидкостей. Максимальные размеры крупных частиц — до 12 см. В отличие от фекальных приборов, не перерабатывает (не измельчает) твердые частицы. Способен работать от сети 220 Вт. Температура перекачиваемой жидкости может достигать 90 С, но на короткие промежутки времени (безопасное перекачивание — до 3 минут). Оснащены поплавковым механизмом для контроля уровня жидкости, отключения прибора, если пошла «сухая» работа.

Также вмонтированы датчики, отключающие прибор при риске перегрева. Подходят для колодцев с малым диаметром, подвалов, загрязненных осадками или стоками, затопленных котлованов. Кроме очистной функции, могут осуществлять подачу воды под достаточным давлением в фонтанах.

Описание автоматики для насоса

Автоматизация насосных станций или же дополнение автоматикой стандартного насоса обеспечивает бесперебойное функционирование оборудования. Таким способом удается добиться оптимизации расхода электроэнергии.

Автоматика для насоса включает реле, манометр, датчик и распределяющее устройство

Для домашней скважины автоматика обязательно содержит:

  1. Устройство распределяющее. Данное коллекторное приспособление предназначено для подачи воды на участок или же в дом (в требуемые водозаборные точки).
  2. Реле. Обеспечивает запуск насоса, а также остановку оборудования. Этот элемент системы отвечает за оптимизацию давления. Зачастую реле продается с готовыми настройками, однако самостоятельно перенастроить параметры не составит труда.
  3. Манометр. Измерительное приспособление предназначено для контроля над давлением. Бывает электронным и механическим.
  4. Датчик, измеряющий сухой ход.

Обязательно должны присутствовать специальные узлы.

Есть блок, обеспечивающий регулирование оборудования. Благодаря данному элементу можно создать подходящие условия для функционирования всего изделия.

Предусмотрена защитная система, при помощи которой удается не допустить сухого хода, предотвратить перегрев. Кроме того, имеется датчик, отвечающий за разрыв напора.

Подключение гидробака к системе водоснабжения

Гидроаккумулятор можно использовать в паре как с поверхностным, так и с погружным насосом. Для каждого вида есть своя схема подключения. Решив использовать погружной насос, необходимо знать о последовательности операций, которые вам необходимо сделать:

Обратный клапан защищает погружной насос от давления воды гидробака

  1. На выходе насоса устанавливают обратный клапан. Он нужен для защиты погружного аппарата от давления воды гидробака.
  2. Обратный клапан соединяют со шлангом и устанавливают насос в скважину или колодец. Делать это необходимо правильно, используя измеритель глубины. Насос опускают в воду на веревке, так чтобы расстояние до поверхности было не менее 30–40 см.
  3. Шланг выведенный из колодца или скважины соединяют со штуцером. Он необходим для разветвления потоков воды. Штуцер имеет пять выходов.
  4. Подключают к оставшимся 4 выходам штуцера: гидроаккумулятор, реле давления, монометр и трубопровод.
  5. Проводят трубопровод в жилище.

Подключенные части такой системы водопровода максимально герметизируются. Для этого популярно использование специальной ленты фум.

Виды оснащения для системы водоснабжения

Данный вид устройств отличается от других тем, что он работает на напор, он выталкивает жидкость на поверхность. В связи с этим они подвергаются значительно меньшей нагрузке и, как следствие, потребляют намного меньше электроэнергии. А это в наши дни существенный фактор для любого хозяйства.

Насос в отличие от обычной стационарной станции издает намного меньше шума и не приводит к вибрации на поверхности и в доме. Еще одним преимуществом следует считать то, что он выполнен из деталей, не поддающихся ржавчине и не может выйти из строя под воздействием воды. После открытия крана в доме, вы услышите только небольшой щелчок, свидетельствующий о том, что произошло подключение установленного в скважине насоса.

Смотрим видео, немного о видах насосов:

В настоящее время выпускаются различные типы оборудования. Их подразделяют по различным характеристикам, в том числе и по принципу действия на:

  • Динамические;
  • Объемные.

В зависимости от того какой метод подачи используется, они делятся на:

  1. Погружные;
  2. Поверхностные.

Наиболее популярными у владельцев загородного жилья являются погружные модели насосов, которые в свою очередь можно разделить на несколько категорий: фонтанные, циркуляционные и дренажные.

Основная часть устройств принадлежит к динамическим. В этом оснащении перекачивание жидкости происходит в результате воздействия на некоторые его комплектующие. Среди них выделяют такие модели:

  • Лопастные;
  • Струйные;
  • Воздушные.

Первый тип устройств подразделяется еще на несколько групп: осевые, диагональные и центробежные.

Чем отличаются дренажные насосы от фекальных

Разница между этими двумя видами оборудования заключается главным образом в возможностях. Если дренажный насос способен работать со стоками, содержащими твердые частицы достаточно крупных размеров, то фекальные предназначены для отвода жидкости с примесями, имеющими минимальный диаметр фракций.

Поэтому последние обычно оснащаются различными измельчителями и другими режущими механизмами, позволяющими уменьшить размеры взвесей.

Обзор популярным моделей

Модель Grundfos Unilift CC

Рассмотрим несколько различных насосов, пользующихся спросом на рынке. Одними из самых популярных являются агрегаты марки Grundfos Unilift CC. Они представляют собой одноступенчатые погружные агрегаты, предназначенные для работы с дренажными и сточными водами. Если требуется произвести откачку воды из помещений при уровне до 3 мм, то достаточно избавиться от сетчатого фильтра и оборудование готово к эксплуатации.

Такие насосы могут использоваться в качестве стационарных или временных агрегатов. Они имеют клапан с отверстием и поворотным диском, что препятствует появлению в системе обратного потока. Если требуется подключить устройство к отверстиям с различными диаметрами, то используют переходник. Он позволяет обеспечить герметичное соединение элементов.

Среди фекальных насосов наибольшей популярностью пользуются агрегаты марки ЦМФ. Это погружные моноблочные аппараты, предназначенные для работы с жидкостями с температурой до 45°C. Они могут применяться для откачивания жидкости содержащей включения размером до 25 мм. Электронасосы этой модели рекомендуют использовать для канализационных колодцев.

Критерии выбора оборудования и ухода за ним

Насосы марки ЦМФ

Подводя итоги стоит отметить некоторые моменты, ориентируясь на которые следует выбирать дренажный или фекальный насосы.

Первый фактор – это условия работы. Хотя дренажные агрегаты достаточно легко справляются с перекачиванием сточных вод, все же не стоит использовать их если степень загрязнения выше допустимых параметров.

Наличие в жидкости песка может привести к поломке агрегата. Поэтому для строительных площадок, где стоки могут содержать крупные частицы, рекомендуется применять фекальный насос с измельчителем.

Конечно дренажный агрегат вполне сможет справиться с осушением водоема, но выбирая его нужно учитывать, что 1м длины по вертикали равен 10 м по горизонтали. Поэтому для ямы глубиной в 5 м потребуется шланг длиной не более 50 м.

Скорость работы их обычно низкая, так как они рассчитаны на эксплуатацию в условиях постоянного увеличения объема воды. Покупая такой агрегат учтите, что наиболее эффективно он будет работать при минимальной высоте подъема стоков.

Смотрим видео, критерии выбора оборудования:

Специалисты советуют особое внимание обращать и на мощность насоса. Именно этот параметр являются определяющим будет ли оптимальным выбранная модель

Если требуется максимальное осушение резервуара, то не стоит приобретать насос с поплавком. Последний не даст полностью откачать жидкость из резервуара.

Заключение

Если вы будете выбирать дренажный или фекальный насос с учетом всех приведенных выше рекомендаций, то он послужит вам длительное время без поломок и аварийных ситуаций. Естественно, что лучше отдавать предпочтение моделям от ведущих производителей. Не всегда дешевые модели соответствуют всем заявленным в документации характеристикам, а значит их использование не будет эффективным.

  1. Насколько хорош ручной насос для скважины
  2. Подбираем с умом насос фекальный для дачи
  3. Аспекты грамотного подбора насоса для канализации
  4. Производим чистку колодца дренажным насосом
  5. Выбираем надежные фекальные канализационные насосы

Критерии выбора

Управляющие системы выбираются по техническим характеристикам. Их параметры должны соответствовать напорным критериям скважинного насоса и потребностям дома по водообеспечению. Если агрегат рассчитан на использование малого объема воды, достаточно установки поплавкового выключателя. Для корректной работы системы со средним водопотреблением потребуется реле давления и гидробак. Учитывается количество точек разбора жидкости и требования к напору.

Блоки управления второго и третьего поколения автоматики осуществляют эффективный контроль работы помпы, обеспечивают надежную защиту от любых перегрузок. Их рекомендуют для установки в загородных коттеджах с постоянным проживанием. Простую систему из реле и накопительного бака лучше использовать на даче. Водоснабжение в этом случае требуется только в теплый период, нет необходимости приобретения дорогостоящего оборудования.

Цена электронных и частотных блоков значительно превышает аналогичный показатель приборов первого поколения. С учетом обслуживания и ремонта высокоточных устройств немногие потребители выбирают современную автоматику. Электронные регуляторы по техническим характеристикам превосходят комплект реле и гидроаккумулятора, но стоимость делает их недоступными для массового покупателя.

Назначение и принцип работы дренажных насосов

Беспоплавковые дренажные насосы необходимы для использования на дачных и приусадебных участках, где они избавляют их владельцев от множества неприятных проблем. Основная задача устройств – обеспечить отведение дождевых, сточных вод, выкачать талую воду из подвалов, погребов, колодцев, рвов, приямков.
Используется дренажный безпоплавковый насос при откачивании воды из бассейна, котлована, искусственного пруда. Специальные модификации дренажных агрегатов позволяют откачивать загрязненную воду.
За минуту дренажный насос, со средними техническими характеристиками, может откачать примерно 180 литров воды. Мощность устройства снижается по мере погружения и дальности расположения места откачивания.

В конструкции агрегата имеется две трубы:

  • Входная, через которую происходит засасывание воды из заполненной сточной ямы.
  • Выходная, через нее жидкость выводится за пределы участка. Жидкость не должна попадать в двигатель.
    Это может привести к поломке аппарата. В этом случае насос должен стоки перекачивать быстрее, чем их уровень может подниматься в котловане.

Главное преимущество, которое имеет безпоплавковый дренажный насос — мобильность. Оборудование свободно может перемещаться в любое место, куда это необходимо. Ремонт, в случае поломки, можно сделать легко и быстро.

Особенности дренажных насосов с поплавками

Дренажный насос с поплавком

Для осуществления защиты насосного оборудования используются специальные поплавковые устройства. Цена таких устройств, сравнительно небольшая, по сравнению с теми преимуществами, которые они имеют.Существует два вида поплавковых выключателей:

  • Легкие, используются преимущественно в системах водоснабжения и отведения воды.
  • Тяжелые, применяются для дренажных, канализационных, дождевых стоков.

Поплавковый выключатель – это плавающее устройство в пластиковой коробке.Внутри нее находятся:

  • Переключатель электрический. От него идет кабель с тремя проводками разного цвета: один провод общий и два от нормально открытого и нормально закрытого контактов переключателя.
  • Стальной шарик, осуществляющий замыкание или размыкание контактов цепи при изменении положения поплавка.

При положении поплавка внизу замыкается цепь с общим проводом и нормально открытым. Если поплавок вверху, замкнуты контакты проводов общего и нормально закрытого.
Провод, не используемый в данный момент по схеме, должен быть заизолирован.

Кабельный вывод при изготовлении герметизируется механическим уплотнением. При необходимости снять в кабеле механические напряжения, используется специальное приспособление, входящее в комплект поставки поплавка.
Полость, куда входит кабель, изолирована и наполнена полимерной смолой, которая исключает проникновение внутрь влаги. Материал для изготовления корпуса обладает хорошей термостойкостью, а для оболочки кабеля используется термопластичная резины, что придает поплавковому выключателю стойкость к воздействию спиртов, вредных по химическому составу мочевой кислоты, жидких масел, бензина и прочих веществ.
На поверхности пластикового корпуса отсутствуют поры, что исключает возможность прилипания к нему всевозможных загрязнений. Песок, бумага и другие твердые включения свободно соскальзывают с него, не оказывая никакого влияния на плавучесть поплавкового выключателя.

Поплавковый датчик — выключатель насоса

Классическим применением реле уровня — является управление включением и выключением насосов. На следующем рисунке показаны два способа включения датчика уровня в цепь насоса: для работы на наполнение резервуара и на откачку.

Как уже было сказано, реле уровня имеет НО и НЗ — контакт. На рисунке коричневый и синий провод образуют нормально-открытый контакт, а чёрный и синий — нормально-закрытый.

В первом случае (режим откачки воды) насос запитан через НО-контакт (не замкнут в нижнем положении датчика). Когда уровень жидкости достигнет заданной отметки (датчик всплывёт), его НО-контакт замкнётся, включит насос в работу, и начнётся откачка жидкости. Насос будет работать до тех пор, пока датчик снова не опустится

В случае работы насосы на заполнение — ситуация обратная. Насос запитан через НЗ-контакт датчика. Это означает, что когда датчик находится в нижнем положении, этот контакт замкнут и насос работает, происходит заполнение резервуара жидкостью. Как только датчик всплывёт, его НЗ-контакт разомкнётся и отключит насос.

Видео описание

В этом видео показано, как правильно настраивать реле давления: Следует устанавливать автоматику только в том случае, если в ней есть необходимость. Например, для автономной системы отопления. Для полива участка в летние сезоны автоматика не нужна. Для этого хватит простого насоса. Насос, который имеет производительность выше, чем дебит скважины (отдача) будет подавать воду рывками, что может привести к поломке.

Блок управления автоматикой следует размещать в сухом месте, чтобы не окислились контакты внутри системы и не произошло замыкание. Также место должно быть легкодоступным которому, так как в случае выхода из строя или при смене настроек будет неудобно подходить к блоку, если он загорожен.

Следует проводить периодическое обслуживание блока автоматики (настройку, проверку на работоспособность, замену деталей). Это требуется потому, что при неправильной работе и не своевременном включении мотора в насосе выгорают контакты, и он перестаёт работать.

Сервисное обслуживание блока автоматики Источник mhs-perm.ru

Установку электронной автоматики следует проводить только при наличии опыта. Если его нет, то лучше обратиться к специалистам, так как неправильно смонтированная система быстро выйдет из строя или вообще не начнёт работать.

Если используется наружный насос, который соединён со скважиной, то для него следует установить бак-накопитель (если такого нет) и регулятор давления. Существуют наружные насосы, которые идут в комплекте с этими модулями или изначально соединены с его корпусом. Также следует поставить реле потока жидкости в виде электролитических датчиков. Это предотвратит попадания воздуха в мотор.

Дорогие системы лучше всего ставить в том случае, если требуется частое использование воды в разных объёмах, так как они смогут регулировать её поток.

Блок управления автоматикой скважины Источник aspekt-ekb.ru
