Автоматика для скважины: своими руками или с помощью профессионалов

Выбор реле

Если для водоснабжения своего дома вы выбрали схему контроля давления, то с особой тщательностью стоит подойти к выбору реле. Они делятся на промышленные и бытовые. Их классификация основана на технических характеристиках прибора, его сложности и точности.

Если для блока автоматики вы решили выбрать промышленное реле, то вам могут подойти модели марки Condor модификация FF4 или модель марки Danfoss модификация KPI. Это более дорогие и точные агрегаты со значительным рабочим ресурсом. Они подключаются через внешний пускатель. В сравнении с бытовыми моделями это более надёжные механизмы.

Чем удобен колодец как источник автономного водоснабжения

Неглубокий (до 15 м) колодец очень удобен в качестве источника воды. Даже в случае отключения электроэнергии или поломки насоса всегда можно воспользоваться ведром и воротом. Количество примесей в колодезной воде обычно меньше, чем в поднятой из скважины. Это связано с тем, что вода залегает в разных пластах грунта. Очищать ее нужно в любом случае, но при эксплуатации колодца фильтры забиваются не так быстро.

Строительство колодца обходится дешевле, чем скважины, для начала работ не нужно оформлять разрешительные документы. Систему автономного водоснабжения с колодцем проще обслуживать, ремонтировать и демонтировать. Естественно, все эти преимущества имеют значение только в том случае, если глубина залегания водоносного пласта относительно невелика. На некоторых участках скважина может стать единственным доступным источником воды.

Колодец с автоматической подачей воды во дворе частного дома

Описание принципа работы системы

Функционирование в автоматическом цикле происходит таким образом:

• Снижение рабочего давления в водопроводной сети до критического минимума приводит к срабатыванию датчика реле. Он дает сигнал включения и происходит замыкание контактов электроцепи.
• Заполнение водой вызывает возрастание давления в гидроаккумуляторе.
• С достижением предельного значения срабатывает датчик давления. Сигнал приходит на контактор и происходит размыкание цепи и отключение насоса.

При перекачивании больших объемов воды используется электросхема с поплавковыми датчиками. Датчики следят за уровнем жидкости в гидроаккумуляторе. Подключение выполняется по схеме аналогичной предыдущей. Только на месте реле давления установлен датчик уровня жидкости.

Подключение электрической части скважинного насоса выполняется с соответствии с нормами ПУЭ. Двигатель насоса должен быть заземлен.

Виды

Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

1-го поколения

Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.

• Датчик сухого хода.Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
• Гидроаккумулятор.Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.
• Реле. Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.

Датчик сухого хода

Гидроаккумулятор

Реле давления

Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.

Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.

2-го поколения

Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.

При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.

Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.

3-го поколения

Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.

Главное отличие – это возможность более точно регулировать работу механических узлов.Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.

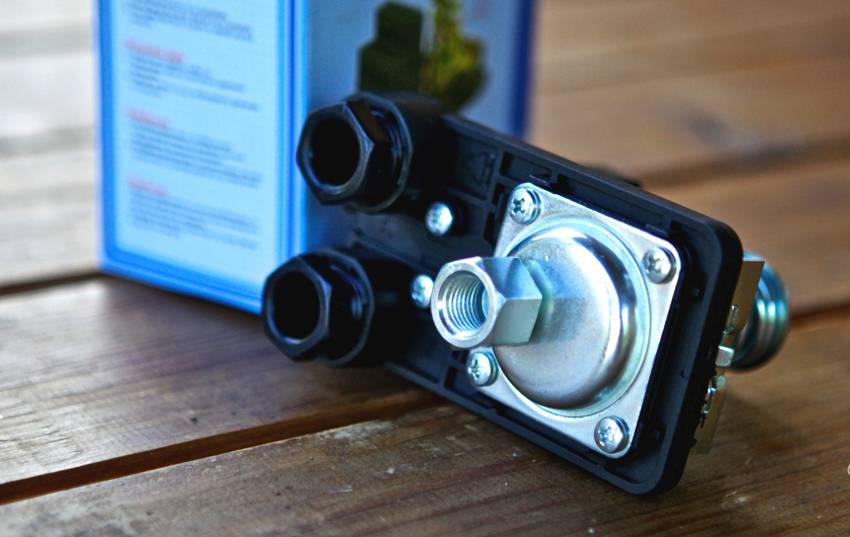

Механический регулятор давления для скважины

Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.

Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.

Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:

1. Предотвращает частые включения насоса.
2. Принимает на себя гидроудары, возникающие при резком закрывании крана.

Как работает гидроаккумулятор

Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.

Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.

Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.

Источник статьи: http://mr-build.ru/newsanteh/avtomatika-dla-nasosa-s-gidroakkumulatorom.html

Принцип действия и разновидности

При пользовании водопроводом изменяется уровень жидкости в источнике, скорость потока и давление. Кроме того, вода может просто пропасть. На все эти параметры реагирует автоматическая система.

Принцип действия.

На погружных насосах производители могут устанавливать некоторые элементы автоматики, их требуется дополнить отдельными узлами и гидроаккумулятором. Совершенные модели оборудованы модульным блоком, объединяющим все приборы.

Такие поверхностные аппараты, как насосные станции, имеют модульную комплектацию. Все элементы настроены и установлены на общем каркасе. Это удобный вариант – не приходится сооружать цепочку из приборов автоматического управления.

Подготовка к монтажу

Такой подход позволит избежать ошибок при подключении насоса к скважине и обеспечит безаварийную эксплуатацию структуры водоснабжения на десятилетия.

Просчеты, которые нельзя допускать при устройстве источника:

• неправильное определение глубины залегания водоносного слоя на участке и расстояния подвеса аппарата в скважине. Погружник не полностью находится в воде и остается без охлаждения. Работая на сухую, электродвигатель перегревается и выходит из строя;
• неправильно выбран и закреплен трос. Изделие из металла ржавеет и со временем может оборваться, что приведет к потере агрегата. К такому же результату может привести нарушение крепления страховочного каната к помпе или крышке обсадной колонны. Надежную фиксацию аппарата обеспечивает трос из нержавеющей стали;
• ошибочный выбор напорного шланга. Изделие из трубы ПНД должно выдерживать давление, создаваемое насосом. Использование шланга с меньшим диаметром, чем выходное отверстие агрегата, приведет к повышенной нагрузке на двигатель, перегреву обмоток и выходу из строя;
• ошибочный выбор провода управления при подключении скважинного насоса. Кабель должен иметь правильное сечение, в зависимости от его длины и мощности устройства, чтобы от повышенной нагрузки не произошел перегрев проводов с последующим коротким замыканием. Оболочка у него должна обладать свойствами защиты, препятствовать нарушению изоляции проводов;
• не установлен обратный клапан. Его отсутствие будет задерживать поступление воды в дом, выталкивая воздух из трубы после очередного пуска, так как при остановке двигателя она стечёт в выработку;
• не установлен стабилизатор напряжения и тока. Для защиты электромотора агрегата от перегрева используют автомат двигателя, который отслеживает увеличение тока и реагирует на скачки напряжения. При подклинивании мотора по причине попадания в рабочий орган песка или ила срабатывает защита, и насос отключается;
• не установлена автоматическая система контроля за работой агрегата. Установка шкафа с управляющими и защитными приборами для автономного водоснабжения исключает работу аппарата в аварийном режиме. Автоматика отслеживает возникающие проблемы в конструкционной схеме подачи воды и предупреждает о возможных негативных последствиях, останавливая агрегат.

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе прибора находится в непосредственном контакте с водной средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного диапазона питание прекращается, двигатель останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

Схема подключения

Для корректной работы прибора, во избежание резких скачков давления в момент включения перекачивающего устройства установку реле производят с помощью штуцера, расположенного за выпускным патрубком расширительной емкости.

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

• обратный и сливной клапан (дренаж);
• запорная арматура;
• фильтрующие картриджи;
• всасывающий трубопровод.

Для подключения электропитания снимают пластиковый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны прибора, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают двигатель и проверяют работу прибора. Если заводские настройки соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Автоматика для насоса: что учитывать при выборе

При выборе автоматики для скважины с погружным насосом или же для колодца стоит принять во внимание два основных фактора:

• техническое состояние источника воды;
• функциональность, производителя и цену автоматики.

Что касается последнего, то паритет цены и качества – одно из основных условий, влияющих на выбор. Можно приобрести дешевый и малогабаритный китайский прибор, но следует понимать, что срок его эксплуатации будет ограниченный – 1-2 года при несложных условиях эксплуатации. Чаще всего к таким вариантам необходимо дополнительно покупать и устанавливать манометр.

При выборе автоматики для насоса нужно обращать внимание на техническое состояние источника воды, функциональность и цену изделия

Дорогие многофункциональные блоки оснащаются электронными системами, что обеспечивает более точный контроль за работой насоса. Если насос с гидроаккумулятором, то сама автоматика обойдется дешевле, чем модели для агрегатов без гидробаков. Дешевый китайский вариант для систем без гидроаккумулятора подыскать не получится.

При выборе автоматики важно также учесть состояние водяного пласта. Если уровень не уменьшается при значительном заборе воды, то совсем не обязательно приобретать устройство с функцией защиты от сухого хода

Вода – источник жизни

И как все ценное и важное, требует внимания, бережного и разумного отношения. Как только источник начинает иссякать, теряется комфортность

Проблемы всегда легче предупредить, чем решать, мучительно избавляясь от последствий. Правильно подобранная и установленная автоматика – залог стабильного водоснабжения.

Подключение скважинного насоса без вспомогательного оборудования

Способ подсоединения устройства без дополнительного оборудования допускает его краткосрочную работу под строгим контролем пользователя. Такая схема подключения скважинного насоса объясняет сам принцип запуска агрегата и не может служить эталоном для постоянного применения.

Последовательность действий:

1. Перед сборкой конструкции необходимо проверить работу электродвигателя. Для этого на 10 секунд подсоединить его к сети и убедиться в отсутствии посторонних звуков.
2. Низ обсадной трубы оборудовать фильтром грубой очистки.
3. Через проушины в корпусе с помощью стального троса присоединить механизм к фланцу оголовка.
4. На всасывающий трубопровод с расстоянием 1-7 м от насоса установить обратный клапан.
5. Подсоединить питающий кабель.
6. Аккуратно, без рывков опустить устройство в скважину до касания с грунтом. Затем плавно поднять на высоту 1 м от дна выработки и зафиксировать.
7. Включить прибор в штепсельную розетку, соединенную с шиной заземления дома.

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

• подгоревшие контакты;
• солевые отложения на спиралях;
• засор и ржавчина гидравлического входа;
• попадание в мембранный отсек песка, других инородных частиц и образование отложений;
• неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Определяем глубину

Предварительный поиск воды на территории частного дома выполняется способами геофизического исследования, оценивается расстояние залегания воды, её качество и количество:

1. Способ вертикального электрического зондирования. Для определения глубины используется прибор, измеряющий сопротивление заземления.
2. Способ отражения волн при сейсмическом воздействии. Такая разведка вначале выполняется рядом с дачным участком, затем на территории изыскания. Генерирующие волны достигают водоносных пластов, отличающихся от верхних глинистых и песочных, отражаются и считываются приборами.
3. Разведка бурением. Эффективность способа высока, но стоимость ограничивает применение. Используют для выработок, обслуживающих поселки.

После бурения с помощью механического варианта устанавливается точная глубина скважины и уровень водоносного горизонта.

Веревка с грузом, на которой предварительно сделана метровая разметка, опускается в выработку до дна. По мерным засечкам на шпагате, над уровнем земли определяется глубина шахты. Затем шнур вынимается, и по размеру мокрой части можно судить о слое жидкости. Для более точного замера используется гибкая гидрогеологическая линейка с грузом.

Определение точной глубины водоносного слоя поможет подобрать правильную помпу требуемых параметров и подготовить материал для монтажных работ.

Преимущества и недостатки автоматики

Среди плюсов блоков автоматического управления насосным оборудованием можно перечислить следующее:

• Такие устройства рассчитаны на работу с определёнными типами насосного оборудования, поэтому вам не составит труда подобрать нужное изделие, совместимое с вашим насосом.
• Поскольку агрегат полностью готов к работе, вам не нужно самостоятельно подыскивать нужные узлы, комплектовать их в один блок и координировать работу.
• Благодаря автоматике обеспечивается плавный и безопасный запуск насоса, его мощность настраивается под работу в установленном режиме. Вы можете не наблюдать за работой системы, за вас всё выполнит автоматика.

Однако у таких устройств есть и свои минусы, среди которых стоит отметить следующие:

• При покупке по отдельности вы можете подобрать оптимальное оборудование для конкретной насосной станции или насоса.
• Блок автоматики обычно используется в комплексе с гидроаккумулятором, которой вам придётся купить отдельно.
• При использовании в скважине вибрационного насоса требуется соблюдать определённое входное давление (0,3 атм.), а автоматика рассчитана на другие показатели. Всё дело в том, что вибрационное насосное оборудование не предназначено для работы в условиях большой разницы давлений.

Виды скважин и их особенности. Как выбрать подходящий вариант

Водозаборная скважина способна длительное время обеспечить подачу воды как на один, так и сразу на несколько участков. Конструкция представляет собой выработку в земельном грунте, как правило, цилиндрической формы и обеспечивает доступ к подземным водам, расположенным на различных уровнях глубины.

Какую систему выбрать в каждом конкретном случае, рассмотрим ниже.

Колодец абиссинского типа (скважина-игла)

Абиссинская скважина на воду своими руками — самый бюджетный вариант решения проблемы. Конструкция состоит из трубы диаметром 1 дюйм. К ее нижней части монтируют фильтр с острым концом. Именно поэтому колодец получил свое второе название — скважина-игла.

Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования

Острие быстро входит в грунт в процессе бурения и позволяет вырыть котлован необходимой глубины.

Вода сначала проходит через фильтр, после чего стационарный поверхностный насос доставляет ее в кран.

Обратите внимание! Специалисты рекомендуют не забивать трубу, а именно бурить. В противном случае есть риск повредить фильтр и муфты

Средняя глубина, на которую рассчитан колодец — 5 6 метров. Этот вариант подойдет там, где первый слой воды расположен не глубже этого расстояния.

Плюсы скважины:

• чтобы ее пробурить, не требуется специальное оборудование — это экономит инвестиции;
• весь процесс занимает 6-8 часов;
• чтобы ее пробурить, не нужно освобождать много пространства в зоне проведения работ — иглу бурят в стесненных условиях;
• минимальный расход труб — колодец имеет острый наконечник, который не опускают в водоупорные слои. Например ил, глину.

Минусы:

• абиссинские колодцы не применяют на каменистой почве. Это конструкции с небольшой мощностью — они не справятся с твердым грунтом;
• если в доме более 6 точек водоразбора, система не справится ввиду низкого дебита. Максимальный выход воды — 3 кубометра в час;
• при низких температурах насос функционировать не будет;
• предельный срок эксплуатации системы — 5-6 лет.

Особенности скважин на песок

Скважина на песок своими руками — идеальное решения для дачи. Водозаборная установка стоит не дорого, при этом объемы подачи на порядок выше, чем в предыдущем варианте. Скважина на песок позволяет получить более качественную воду.

Чтобы вырыть колодец, используют буровую установку. Чтобы сэкономить, возьмите оборудование в аренду — все работы вы выполните самостоятельно.

Устройство представляет собой трубу, низ которой закрыт перфорацией и фильтром. Это предохраняет конструкцию от засоров. Нередко применяют в качестве колонны пластиковые трубы. Это предохранит системы от коррозии. Усиливают прочность пластика еще одной трубой из металла — ее надевают сверху.

Скважина на песок подходит для глубинных залеганий вод — до 100 метров. Такую воду можно пить без дополнительной очистки.

Из песчаной шахты подача происходит погружным насосом. При правильном обслуживании скважины срок ее службы не менее 10 — 12 лет.

Читайте еще: Колодец или скважина — что лучше?

Недостатки:

в грунте должен быть водоносный песчаный горизонт. Чтобы это выяснить, берут замер почвы и только потом бурят колодец.

Глубинная артезианская скважина

Если вам нужна надежная система подачи воды, пробурите глубинную артезианскую скважину своими руками. Это водозаборное устройство на известняке. Обширный слой пролегает ниже межпластовых вод, расположенных в рыхлых породах.

Глубина такого колодца достигает 200 метров. Сюда практически не проникают примеси, ухудшающие качество воды. Тем не менее она нуждается в фильтрации — концентрация минеральных солей и железа будет в несколько раз выше нормы.

Стенки колодца не требуют дополнительного ухода — загрязнения не проникают внутрь конструкции. Воду подают в дом глубинные насосы.

Главные недостатки артезианской скважины:

• наличие пространства — в пределах 30 метров от сооружения нельзя строить здания и прокладывать электропроводку;
• чтобы вырыть колодец, потребуются большие финансовые вложения.

Преимущества:

• длительные сроки эксплуатации;
• возможность использовать круглогодично;
• идеально подойдет там, где большое количество источников подачи воды.

Кессон: назначение варианты устройства

Кессон — это водонепроницаемая камера, которая строится над скважиной. Она необходимо для защиты скважины от грунтовых вод, установки насосного оборудования, предохранения труб и оборудования от замерзания зимой.

Кессон может быть изготовлен из различных материалов. Наибольшей популярностью пользуются стальные и пластиковые кессоны. Как правило это готовые конструкции, которые устанавливаются над скважиной в заранее подготовленный котлован.

Рис.1.

Металлический кессон.

При желании кессон можно изготовить своими руками, например, из кирпича или бетонных колец. Для этого необходимо отрыть котлован вокруг пробуренной скважины, и в нем возвести постройку. Глубина котлована обычно составляет 2 метра. Размер камеры кессона может быть любой

Важно чтобы габариты кессона позволяли провести монтаж необходимого оборудования, а в последствии его обслуживание

Рис.2.

Кессон из кирпича.

При устройстве кессона важно обратить внимание на два момента: гидроизоляцию и теплоизоляцию. Гидроизоляция необходима. Чтобы кессон не был затоплен при повышении уровня грунтовых вод

При затоплении кессона высока вероятность вывода из строя электрической части оборудования

Чтобы кессон не был затоплен при повышении уровня грунтовых вод. При затоплении кессона высока вероятность вывода из строя электрической части оборудования.

Рис.3.

Насосная станция установленная в кессоне.

Теплоизоляция убережет оборудование и трубы от замерзания зимой. Роль теплоизолятора выполняет грунт, в который заглублен кессон. Однако часто этого бывает недостаточно, поэтому целесообразно утеплить не только люк кессона, но и его стенки.

Если скважина эксплуатируется только в теплое время года, кессон можно не строить. В этом случае насосное оборудование можно разметить в доме. Чтобы трубы не повредил мороз, перед закрытием сезона с них достаточно слить воду.

Виды автоматики для скважинных насосов ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Пульт управления находится в помещении

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Третье поколение представлено мощными системами с расширенным количеством функций. Главная их особенность – возможность тонкого контроля насосного двигателя. В большинстве случаев прибор работает на одинаковой мощности, вне зависимости от того, насколько это необходимо. Например, стандартная автоматика включает насос даже в том случае, если кто-то открыл кран на кухне буквально на несколько секунд. При таких темпах ресурсы оборудования заканчиваются гораздо быстрее, чем хотелось бы. Последнее поколение автоматики тщательно следит за состоянием «сердца» водопроводной системы, уменьшает его износ и помогает сократить расходы на электричество.

Автоматическая насосная станция объединяет в себе несколько функций

Рекомендации по подключению скважинного насоса

Подключение скважинного насоса доступно для самостоятельного выполнения. Работы следует начинать с тщательного изучения инструкции и схемы.

Монтажная схема скважинного насоса выглядит так:

Обозначения на схеме:

А – водонагреватель; В – гидроаккумулятор объемом 50 л; С – реле давления; D – фильтр предварительной очистки воды; Е – насос в скважине; F и G – магистрали подачи горячей и холодной воды к источнику потребления.

Глубина скважины зависит от глубины расположения грунтовых вод. Насос помещают на глубине 1 м от дна.

Специальный колодец (кессон) позволит пользоваться скважиной даже в зимний период.

Дно кессона должно быть ниже уровня промерзания. В него выходит траншея от дома с уложенными трубами для воды и размещения электропроводки.

Пульт управления насосной группой располагается в подсобном помещении.

Электропитание к скважинному насосу подводится водопогружным кабелем с надежным заземлением.  Влагозащищенный провод обычного исполнения использовать нельзя.

Рекомендуется использовать водостойкий кабель с маркировкой ВПП или КВВ. Отмечены высокие показатели водостойкости у кабеля импортного производства марки AQUA RN8.

Концы провода припаиваются к клеммам скважинного насоса. Изоляция контактов выполняется термоусадочной гидромуфтой. Материал требует опыта в обращении. Превышение времени термовоздействия приводит к утрате эластичности и водостойкости. Недостаточный прогрев не дает полную гидрозащиту кабеля.

Для сетей с колебаниями напряжения необходима установка стабилизатора. Его выбирают с трехкратным запасом по мощности относительно мощности насоса.
