Правильная установка наклона канализационных труб для разных элементов ванной комнаты и кухни согласно СНиП

Каким должен быть уклон канализационной трубы

Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.

Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:

Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.

Уклон трубы канализации зависит от диаметра

Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).

Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:

Прибор	Уклон	Расстояние между сливом и сифоном, мм	Диаметр труб, мм
Ванна	1:30	1000 — 1300	40
Душ	1:48	1500 — 1700	40
Унитаз	1:20	до 6000	100
Раковина	1:12	0 — 800	40
Биде	1:20	700 — 1000	30 — 40
Мойка	1:36	1300 — 1500	30 — 40
Комбинированный слив (мойка, ванна, душ)	1:48	1700 — 2300	50

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
V – скорость прохождения сточных вод;
H – наполняемость трубы (высота потока);
D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

для водоотводных канав – 0,003;
для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Нормы проектирования

Рассматриваемая конструкция — продолжение стояка. Поэтому она сооружается из таких же каналов. Их наиболее популярный показатель сечения — 110 мм. Сверху конструкции монтируют «грибок». Он нужен для недопущения проникновения дождя или снега в стояк. В общем виде основные нормы указаны в СНиП 2.04.01-85.

Чтобы правильно монтировать фановый канал следуйте таким правилам:

показатель диаметра прибора выбирайте не меньше размера сечения стояка;
деталь монтируют на крыше на высоте не меньше, чем тридцать сантиметров от конька;
запрещено соединять вентилируемую канализационную конструкцию с иными системами вентиляции в доме;
деталь располагают вдали от окон;
часть канала, проходящего через чердак, обязательно утепляют;
категорически нельзя делать вывод конструкции под свес кровли, поскольку это приведет к ее поломке в зимний период.

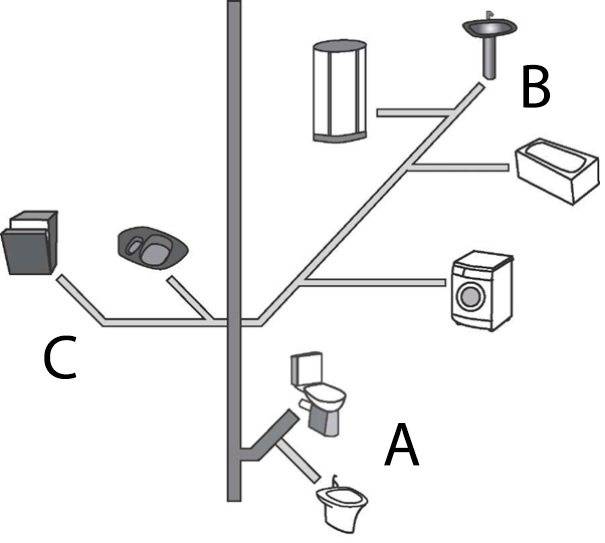

Чтобы поставить фановый канал подготовьте его схему. Ниже вы сможете увидеть ее пример в общем виде.

Ознакомьтесь с участками схемы:

A — сечение 100 мм (унитаз и биде);
B — размер 50 мм (стиралка, раковина, ванна, душевая кабинка);
C — сечение 50 мм (посудомоечная машинка и раковина).

Подготовить проект фановой конструкции можно своими силами. Чтобы справиться с задачей нужно обладать минимальными инженерными познаниями и внимательно изучить требования СНиП 2.04.01-85. Ниже поговорим более детально о том, что нужно учесть на этапе подготовке проекта.Показатель уклона внутренней канализации, согласно СНиП 2.04.01-85, должен быть:

для каналов с сечением 50 мм — три сантиметра на метр;
для конструкций 85-100 мм — два сантиметра на метр.

Значение уклона для ответвлений размером до полутора метров равняется пятнадцати сантиметрам на один метр. Монтировать каналы нужно прямолинейно. Не должно быть уклона горизонтальной части. Менять направления каналов можно посредством специальных фасонных частей.

Для объединения нескольких стояков допускается использование одного фанового. Изменяйте направление каналов выше участка, на котором стоит последний подключенный к стояку сантехнический прибор.

Чтобы состыковать 2-3 канала применяйте тройник. Его монтируют под углом от сорока пяти до ста тридцати пяти градусов. Менять направление канала нужно лишь посредством специального отвода, размещаемого под углом сто тридцать пять градусов.

Нижнюю часть фановой конструкции желательно размещать в теплом месте, а верхнюю в холодном. Это позволит сделать уровень тяги оптимальным.

Стоимость монтажа вентилируемого канала в многоэтажном доме зависит от множества факторов. В первую очередь от количества нужных материалов, их качества, и сложности выполнения монтажа. Установка фановой конструкции в среднем стоит 5-7 долларов США за один погонный метр. В стоимость выполнения работы может войти создание штроб, монтаж хомутов и демонтаж старых конструкций.

Как подобрать угол уклона – несколько возможных вариантов

Существует несколько позиций, которыми руководствуются домашние мастера:

Сделать угол как можно более острым;
Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.

На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.

Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.

Общие сведения

Масса нечистот, возникающих во время смыва стоков в систему, попадая в магистраль действуют как насос. Перед стоком показатель давления повышается, а после них снижается.

Если вентиляционный участок магистрали не предусмотрена в процессе использования возникает срыв гидрозатвора. Сквозь сливное отверстие сантехнических приборов выполняется подсос воздушной массы. Эффект способствует попаданию в здание газов.

Такая проблема бывает с устройствами со слабым гидрозатвором. Но иногда возможен срыв происходит сразу на нескольких участках. Он сопровождается характерными булькающими звуками, появляющимися в отверстиях для слива.

Если магистраль оснащена вентиляционным участком воздух попадает в магистраль абсолютно свободно.

Благодаря чему, показатель давления стабилизируется. Срыва гидрозатворов не происходит. Соответственно в помещение не проникает запах нечистот.

Проектирование канализационной системы и определение угла наклона труб

Зная все рабочие части внутридомовой канализации, можно браться за составление её проекта.

Последовательность разработки:

Начертить в масштабе плоскость стен, вдоль которых тянутся трубы.
Определить места расположения сантехнических приборов

Важно учитывать, что унитаз будет напрямую соединяться с основной магистральной веткой. Поэтому его ставят максимально близко к стояку.
Определить положение и уклон магистральной ветки, которая выходит из дома

При этом нужно учитывать положение обратного клапана и стояка.
Определить точки, в которых к основной магистрали будут присоединяться дополнительные ветки. Важно учесть высоту расположения сливных отверстий каждого прибора относительно точки присоединения. Перепад высот должен точно соотноситься с нормативным углом наклона. Сложнее всего сделать такой расчёт для душевого поддона, который вмуровывается в пол. С остальными приборами проблем возникнуть не должно.

Инструкция по установке, монтажу и подключению

Процесс установки и настройки сантехнического оборудования делится на 5 шагов.

№1. Подготовка места

Чтобы сантехника служила долго и исправно, стоит уделить достаточно внимания выбору и подготовке места. Поверхность должна быть идеально ровной; пространство – с удобным доступом к канализации, водоснабжению и на допустимом расстоянии от стен, раковины и унитаза.

Первое, что необходимо сделать – зачистить пол от остатков строительных материалов и пыли. Если поверхность наклонена или повреждена, заделайте дыры и выровняйте. Для защиты от протечек бетон обработайте грунтовкой с водоотталкивающими свойствами.

Убедитесь, что уложенный материал выдержит вес оборудования. Для акрила особых изменений вносить не потребуется, а вот тяжелый чугун дольше простоит на керамограните. Для удобства на этапе подготовки места смонтируйте канализационные трубы.

№2. Подготовка купели

Изделия из чугуна и подобные варианты с бесшумным наполнением и способностью долго удерживать тепло дополнительной подготовки не требуют. Оборудование из акрила или стали лучше обработать – это поможет избавиться от лишнего шума и сделать процесс принятия ванны более комфортным. Для подготовки:

застелите пол мягким материалом, чтобы не поцарапать бортики;
переверните купель днищем вверх;
удалите загрязнения мыльным раствором, высушите, обезжирьте чистую поверхность ацетоном;
покройте днище слоем монтажной пены, разровняйте. Избегайте мест под ножки, чтобы не срезать пену после высыхания;
подождите, пока слой полимеризуется. Обычно на высыхание уходят сутки.

Дополнительно выровняйте слой пены с помощью острого ножа, срежьте неровности.

№3. Сооружение опорного каркаса

Перед выбором опорного каркаса определите максимальную и минимальную возможную высоту оборудования. С этого этапа показатель нужно учитывать – тогда конструкция получится устойчивой и долговечной. Оптимальная высота ванны, стандарт в 50-70 см, достигается благодаря стандартным ножкам или самодельного постамента.

Ножки

Легкие конструкции можно поставить на стандартные ножки, которые идут в комплекте или докупаются отдельно. Удобнее использовать детали с регулируемой длиной – с такими оптимальное расстояние до бортика выясняется опытным путем. При выборе ножек учитывайте, что для установки сифона расстояние от пола до днища должно составлять минимум 15 см.

Подиум

Если оборудование слишком тяжелое, днище нуждается в дополнительной опоре. Купель устанавливают на кирпичный фундамент, брусья или металлический каркас, увеличивающий площадь опоры. К чугуну можно приварить дополнительные нерегулируемые ножки из стальных уголков. Сталь и акрил, чтобы избежать деформации, ставят на сплошные подиумы из блоков или кирпичей.

Если вы купили ванну с красивыми резными ножками, расстояние между бортиком и полом старайтесь увеличить с помощью постамента. Выложите подиум из бруса, обшейте влагостойким гипсокартоном или фанерой. Если позволит высота, дополните постамент декоративными ступеньками – это добавит изюминку классическому интерьеру.

После установки опоры проверьте конструкцию на устойчивость и удобство. Перекиньте ногу через бортик и обратно и оцените, насколько удобными и безопасными будут гигиенические процедуры после завершения работ.

№4. Монтаж

Подготовьте строительный уровень. Если поверхность пола мягкая, может просесть под тяжелым предметом, постелите дополнительные металлические прокладки толщиной от 5 мм. С помощью уровня установите оборудование строго горизонтально, соблюдая рекомендации по высоте купели и расстоянию от пола до днища для настройки сифона.

Монтируется ванна на ровное напольное покрытие, которое способно выдержать вес предмета и не деформироваться в условиях повышенной влажности. Параллельность полу необходима для нормальной работы слива – если установите под углом, вода будет застаиваться.

№5. Подключение

После установки оборудования закрутите все резьбовые соединения сливной системы. Работы проводятся вручную, использовать вилочный ключ можно только на переливе. После подключения еще раз проверьте конструкцию на устойчивость. После пролейте 5-7 л воды и убедитесь, что слив работает корректно, а все соединения герметичны.

Подготовка к работе

Для монтажа понадобятся:

трубы из пластика, с сечением в 5, 10 сантиметров;
соединительные элементы;
манжеты, чтобы уплотнить места стыков;
клей для пластика;
цементный раствор;
рулетка;
пила;
уровень;
маркер.

При реконструкции старой канализационной системы нужно заранее изучить особенности, план пролегания. Составить схему монтажа. Это действие не нужно выполнять, если предполагается монтаж новой канализации.

На бумаге должен быть отображен чертеж, с фиксированными местами разводки, санузлом. Нужно отметить стояк, определить расстояние.
Проверить, чтобы составленная схема совпадала с существующей.
Провести расчеты. Вычислить количество необходимого материала.
