Кирпичный мангал своими руками

Дополнительные элементы для простейших мангалов

При добавлении в конструкцию дополнительных функций стационарного очага потребуется изготовить для него чертежи или эскизы от руки. Поскольку очаг получится сложнее, возможны ошибки при возведении кладки. Основными дополнительными элементами для несложного мангала являются: стол разделочный, плита-жаровня и мойка.

Разделочный стол

Недорогим вариантом, заметно увеличивающим комфортность эксплуатации, является самый простой мангал из кирпича своими руками с разделочным столом по технологии:

• задняя стенка удлиняется, становится сложнее перевязка с центральной стенкой-стойкой;
• в дополнение к вышеуказанным конструкциям сбоку, вплотную к кладке очага, сооружается еще одна стена-стойка;
• на нее и боковую стенку мангала укладывается столешница из натурального/искусственного камня.

Разделочный стол может находиться с любой, удобной для пользователя стороны, относительно очага.

Плита-жаровня

Помимо мяса на шампурах, или решетке барбекю, часто возникает необходимость приготовления других блюд в кастрюлях, сковородах, разогревании или кипячении чайника. Поэтому вместо разделочного стола отводится место под плиту-жаровню.

Для этого необходимо выполнить операции:

• удлинить конструкцию начиная с нижнего ряда;
• изготовить переднюю стенку с дверкой для топочной камеры;
• оборудовать варочную поверхность концентрическими чугунными кольцами для регулировки мощности плиты.

На верхнем фото приведена схема мангала с варочной поверхностью простейшего типа.

Мойка

Для оборудования мангала мойкой достаточно смонтировать вместо обычной столешницы плиту с прорезью для раковины, подвести водопровод или увеличить высоту задней стеки и подвесить на нее рукомойник, как на нижнем фото.

Разводка по участку ХВС (холодного водоснабжения) значительно сложнее, чем набор воды в рукомойник. Даже при сезонной эксплуатации потребуется сливать жидкость на зиму, консервировать систему.

Таким образом, конструкционный материал кирпич пригоден для изготовления мангалов на скорую руку в полевых условиях и на загородном участке. При укладке на раствор можно увеличить функциональность простейших мангалов за счет мойки, столешницы, варочной поверхности или чего-то ещё, что вам покажется необходимым и удобным при работе

Здесь важно дать волю своей фантазии и не бояться, у вас всё обязательно получиться!

Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

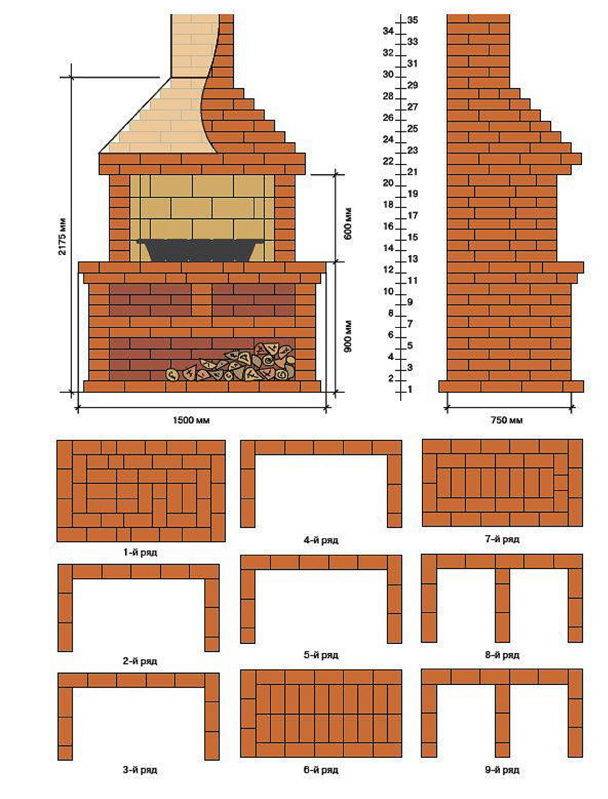

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

• песок;
• камень;
• бетонная плита;
• брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

• компостные кучи;
• сооружения санитарного и технического назначения;
• контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

• дизайн конструкции;
• характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
• размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

Схема мангала из кирпича

Кладка барбекю из кирпича

Рассмотрим, как пристроить барбекю к стене кирпичной беседки.

Кирпичные печи барбекю возводят на фундаменте или бетонном основании. Перед тем как начинать кладку, фундамент гидроизолируют с помощью двойного слоя рубероида. Для возведения конструкции такого типа потребуется примерно 1200 огнеупорных шамотных кирпичей. Кладут их на жароустойчивую смесь «Геркулес», выдерживая толщину шва в 5–7 мм.

Для резки кирпича используют болгарку и алмазный диск. Перед этим кирпич на 10 минут погружают в воду. Грани спиливают, используя плиткорез.

Видео

Чтобы не совершить ошибок при строительстве, рекомендуется просмотреть видео, на котором запечатлены основные моменты по возведению барбекю своими силами.

Обустройство топки барбекю

Для создания топки потребуются керамические и огнеупорные кирпичи. Облицовочный используют для кладки внешнего ряда, огнеупорным выкладывают внутренний.

Стандартные размеры топки:

• ширина – 70 см;
• высота – 16 рядов (при устройстве проема с аркой выкладывают сначала 7 обычных рядов, затем начинают формировать арку);
• глубина – 60 см.

После того как проем закончен, выполняют еще 2 ряда, затем начинают кладку трубы. Для этого с каждым рядом сокращают длину стен: переднюю и заднюю стенки уменьшают на ½ кирпича, боковые – на четверть ширины кирпича. Выполняют так 7 рядов. Следующие 12 рядов – дымоотводящая труба, ее делают прямоугольной.

При выполнении работ рекомендуется придерживаться следующий правил:

1. Для кладки внутреннего ряда топки используют только огнеупорный кирпич. Облицовочный не выдержит высоких температур, потрескается.
2. Топочный проем не должен быть излишне высоким. Делать его выше 9 рядов не следует – это приведет к тому, что тяга будет слабой, из-за чего дым будет идти на участок. По той же причине не делают слишком большим дымоход.
3. Дно топки должно быть максимально ровным – это упростит его чистку от золы.

Строительство дымосборника печи барбекю

Трубу печи-барбекю возводят, используя шамотный кирпич, который кладут на глиняный раствор. При выполнении рядов длину сторон топки сокращают. Когда длина сократится до нужного размера, кладут около 12-14 рядов.

Важно! При устройстве трубы необходимо следить за ровностью кладки – на выступах внутри дымохода будет собираться копоть.

Внутри трубы устанавливают задвижку. Когда раствор полностью высох, выполняют облицовку.

Дымосборник делают не только из кирпича, но и из металла. Такие дымоходы могут иметь прямоугольное, круглое, квадратное или овальное сечение. Легче всего своими руками соорудить квадратный или прямоугольный дымосборник. По размеру конструкция должна быть чуть больше печи, это нужно, чтобы усилить тягу.

Для работы потребуются:

• листовая сталь толщиной минимум 1,5 мм;
• молоток;
• сварка;
• клепальный аппарат;
• болгарка.

Для крепежа можно использовать стойки из кирпича или металла – дымосборник присоединяют к ним.

Порядок работ:

1. Из листа металла вырезают детали нужной формы и размера.
2. Собирают зонт, он должен быть пирамидальной формы, размер сторон центрального отверстия – минимум 30 см.
3. Изготавливают из металлического листа трубу высотой 2 м или выше.
4. После установки трубу желательно дополнительно укрепить с помощью металлического каркаса или кирпичной кладки.

Варианты уличных мангалов

Чем кирпичный мангал отличается от переносного металлического? Принципиальная конструкция этих очагов одинакова. Она представляет собой несгораемую площадку для углей, снабженную бортиками и поднятую на ножках-опорах.

Различия у них тоже есть:

Жарочная площадка у кирпичного сооружения выше, чем у переносного, поэтому готовить на нем удобнее;
У стационарного очага можно организовать отвод дыма в трубу, поэтому рядом с ним можно комфортно разместиться, независимо от направления ветра;
Кирпичный вариант по декоративным качествам превосходит переносной

Он становится ключевым элементом ландшафтного дизайна и важной частью зоны отдыха.. Самый простой мангал можно сделать из кирпича, не используя раствор

Забетонируйте под него ровную площадку. После этого уложите кирпичи насухо, аккуратно формируя ровные ножки и стенки

Самый простой мангал можно сделать из кирпича, не используя раствор. Забетонируйте под него ровную площадку. После этого уложите кирпичи насухо, аккуратно формируя ровные ножки и стенки.

Щели, которые останутся между кирпичами, будут играть для топки роль вентиляции, а бортики защитят огонь от сильного ветра. Выложив «ножки», их перекрывают самодельной плитой, отлитой из огнеупорного бетона. Завершает работу кладка стенок, после чего стационарный мангал будетготов к приему шашлыков.

Попутно отметим, что принципиальные отличия мангала от барбекю скорее надуманные, чем реальные. Вся разница между ними заключается только в том, на чем жарят мясо. В барбекю для этого используют решетку, а в мангале – стальные шампуры.

Поменяв решетку на шампуры, вы легко превратите мангал в барбекю. Опорные площадки на кирпичных бортиках будут для них надежной опорой.

Очевидный недостаток такой конструкции – отсутствие крыши и дымосборника. Поэтому наибольшее распространение получили закрытые постройки из кирпича, оснащенные легким навесом и трубой.

Помимо улучшения функциональных качеств такого очага, перед владельцем открывается обширное поле для декорирования и стилизации.

Если вы решили построить уличный мангал из кирпича, но не очень уверенно чувствуете себя в роли декоратора, то перекройте его простым арочным сводом и увенчайте короткой трубой. От такого дополнения конструкция только выиграет. Внезапный дождь не затушит жаровню в таком очаге, а ветер не направит дым в лицо гостей, собравшихся в беседке.

Не будет лишним и небольшой козырек  над фасадом. Он убережет вас от ливня и позволит не прерывать процесс жарки.

Боковые полости в кирпичном мангале можно использовать для хранения посуды и другой кухонной утвари.

Добавив в конструкцию очага с дымовой трубой металлическую дверцу, мы получим печь-мангал. После топки у нее хватит жара не только для шашлыков, но и для приготовления первых блюд.

Под открытым небом ее держать не следует. Сырой кирпич плохо держит тепло и быстро разрушается от перепадов температур. Поэтому, решившись на такой проект, не забудьте начертить схему навеса, который защитит очаг от атмосферных осадков.

Отметим, что садовый мангал с крышей — отличная альтернатива садовой беседке. Если вы ее еще не построили, то объедините эти два сооружения в одном комплексе.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок;
• уровень, отвес;
• дисковая пила.
• шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания;

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка;
• лист железа;
• металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

• Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
• Каким будет сооружаться изделие: стационарным или разборным.
• Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

• Соорудить ее раздвижную из двух половинок.
• Сделать с одной половинки. В таком случае она будет откидная.
• Съёмную.
• Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Чертежи

Перед началом основного строительства следует разработать его план (схему), чтобы избежать недоработок и неточностей во время работы. Универсальной схемы не существует, поскольку Ваша печь барбекю индивидуальное занятие и именно Вы должны решить вопрос с его схемой, внешним видом и т.д.

Правильно рассчитайте все пропорции и не забудьте внести в план строительства место для дров и угля. Гриль должен находиться на высоте 65-70 см. Печь должна находиться на 10 сантиметров ниже гриля.

Когда чертежи кирпичного барбекю готовы, приступаем к подготовительным работам, то есть к созданию фундамента.

Пошаговая инструкция по строительству барбекю

Строительство кирпичной печи барбекю своими руками лучше всего выполнять поэтапно, приступая к следующему пункту плана только после полного завершения предыдущей стадии. Это позволит сделать работу качественно и без ошибок.

• Строительство фундамента. Чем больше будут габариты сооружения, тем сильнее нагрузка на его основание. Чтобы распределить это усилие и повысить устойчивость конструкции сооружают надёжный фундамент. Допускается основание ленточного типа, но более удобным и простым будет строительство монолитной плиты. Для этого в соответствии с размерами основания копают траншею 40-сантиметровой глубины и засыпают её дно песчано-гравийной или песчано-щебневой смесью. Полученную подушку трамбуют и поливают водой.

• По размерам фундаментной плиты в соответствии со схемой сооружают опалубку и устанавливают армировочную сетку. Для её изготовления используют металлические прутья или арматуру класса А3, связанные проволокой на расстоянии 15 – 20 см. Можно применить и заводскую сетку с ячейками размером не менее 10 см. Армопояс устанавливают на расстоянии не менее 40 мм от щебневой подушки, прикрепляя его к вбитым в землю стержням или размещая на подложенных деревянных брусках.

Обустройство опалубки и монтаж армопояса

• Готовят раствор из цемента, песка, гравия или щебня и воды в пропорции 1:3:4:4.5. При перемешивании воду добавляют постепенно, не допуская чрезмерного разжижения бетона, поскольку в этом случае его механические и физические свойства ухудшаются.

• Бетон заливают в опалубку и накрывают полиэтиленовой плёнкой до полного отверждения.

• После окончательного схватывания фундамента в местах примыкания первого ряда кирпича устанавливают гидроизоляцию. В этих целях на бетон наносят битум или гудрон и раскатывают рубероид.
• Согласно схемам порядовок начинают кладку кирпича. Те зоны, которые будут подвергаться воздействию открытого пламени, выполняют из шамотного кирпича, укладывая его на глиняно-песчаный раствор.Перед приготовлением раствора для укладки огнеупорного кирпича глину необходимо замачивать в течение суток.
• Конструкцию начинают с обустройства отделения для дров и угля, сдвигая каждый следующий ряд относительно предыдущего на полкирпича. Пьедестал не стоит устанавливать выше 70 см. Всего же по высоте печь формирует 28 кирпичей, а далее начинается дымовая труба, верхний габарит которой напрямую связан с высотой беседки или навеса.
• Для приготовления цементно-песчаного раствора, на который укладывают облицовочный кирпич, используют 1 часть жаростойкого цемента на 8 частей крупного речного песка, просеянного через сито. Смесь перемешивают и разбавляют водой до консистенции густой сметаны.
• Кладку печи удобно выполнять, руководствуясь схемами раскладки кирпичей по каждому ряду. Поскольку во время строительства раствор даёт усадку, через каждые 5 – 8 рядов необходимо делать перерыв на 1 – 2 дня.
• 1 – 8 ряды кирпича формируют отделение для топлива и кухонных принадлежностей.

Ряды 1 — 8

• Сводчатые перекрытия ниш выкладывают, начиная с 9-го ряда кирпича.

• 10 и 11 ряд формирует перекрытие и пьедестал.

• 12 ряд выполняется всплошную. Это столешница. Чтобы выделить её на фоне кладки и сделать конструкцию более удобной, на этом уровне делают выпуск в четверть кирпича.

• С 13 по 15 ряд выкладывают топку.

• Чтобы сделать перекрытие сводчатого типа, используют шаблон, изготовленный из досок и фанеры.

• Дальнейшей кладкой выполняют сужение рабочей камеры вплоть до 24 ряда, который выпускают на ¼ кирпича, таким образом завершая топочное пространство.

• Чтобы обеспечить плавность сужения свода топки, каждый верхний ряд сдвигают относительно нижнего на ½ кирпича.

• Дымовую трубу выгоняют на нужную высоту, завершая её так называемой шапкой — выступом кладки на ¼. При этом используют только песчано-цементный раствор. Чтобы предотвратить попадание осадков внутрь конструкции, в дальнейшем на дымоход устанавливают металлический оголовок.

Как правильно класть печной кирпич

Для строительства необходим огнестойкий материал, защищенный от внешних воздействий. Клинкерный кирпич хорошо сохраняет тепло, обладает высокой прочностью и приспособлен под любые климатические условия. К тому же, он не слишком дорого стоит.

Поверхности, которые будут подвергаться высоким температурам, сооружаются из огнеупорного кирпича. Элементы, которые не подлежат нагреву, монтируются из обычного: например, дровяник и разделочный стол.

Печь барбекю из кирпича – довольно сложная конструкция. Укладка ее осуществляется строго в вертикальном направлении. Вначале на фундаменте мелом делается разметка контуров с учетом толщины шва. Кирпич кладется с применением перевязки швов по вертикали в полкирпича для выполнения расшивки. Если при укладке используется доборный кирпич, привязать можно в четверть кирпича.

Укладка выполняется так, чтобы раствор не сильно растекался:

1. Состав наносят на каждый кирпич отдельно, что позволяет выполнить шов равномерным по толщине.
2. Небольшое количество раствора накладывают на угол кирпича.
3. Далее размазывают вдоль кромки с наклоном к краю.
4. Потом кирпич разворачивают и наносят раствор на вторую его половину.

При выполнении кладки из красного кирпича необходимо соблюсти толщину швов. Она не должна превышать 5 мм. Если используется огнеупорный кирпич, то не более 3 мм.

Толщина кладки определяет качество печи. При монтаже труб из кирпича толщина шва не может быть больше 10 мм. Он полностью заполняется раствором.

Все поверхности очищаются от излишков раствора кельмой. Если печь сверху подлежит оштукатуриванию, швы на глубину 5-10 мм оставляются незаполненными. При некачественной укладке кирпича он подлежит снятию. Поверхность очищается от раствора, смачивается и кладка повторяется.

При возведении первого ряда кладка проверяется на горизонтальность строительным уровнем. Вертикальность углов и стенок контролируется с помощью отвеса. Между столбами опалубки натягивается шнур. Это позволит сохранить целостность кладки при температурном расширении.

Для качественной кладки необходимо соблюдать ряд требований:

• вертикальные швы не должны совпадать;
• кладка со сколотой поверхностью не производится внутрь топки;
• внутренние поверхности не подлежат оштукатуриванию;
• опоры из металла делают с отводом от печи с помощью жгутов из проволоки;
• при монтаже колосников необходимо дополнительное место.

Внутренние поверхности укладываются без выступов и впадин, которые снижают качество работы барбекю. Закруглению подлежат углы и повороты. Расширение и сужение элементов производится постепенно. Облицовочные поверхности делают кладкой с толщиной шва, не превышающей 3 мм.
