Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

  • песок;
  • камень;
  • бетонная плита;
  • брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

  • компостные кучи;
  • сооружения санитарного и технического назначения;
  • контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

  • дизайн конструкции;
  • характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
  • размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

Схема мангала из кирпича

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

  • приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
  • шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
  • трамбовка;
  • гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
  • при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

  1. разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;
  2. удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);
  3. выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;
  4. засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;
  5. устройство гидроизоляции в два-три слоя рубероида;
  6. установка армирующей сетки. Информация о типах и сортах арматуры здесь;
  7. заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

Ниже показаны варианты укладки слоев фундамента под печь.

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Подбор зоны для мангала

Это начальная стадия работ. Если ваш участок небольшой, и на счету чуть ли не каждый квадратный метр, выбрать участок для мангала сложно. А его чертёж создаётся на основе параметров зоны, где последует его строительство.

Инструкция, по ней учитываемые факторы таковы:

  • Мангал не должен мешать обычным дачным делам.
  • Он ставится так, чтобы преобладающий ветер забирал дым от дома.
  • Недалеко от места мангала должна находиться магистральная труба.
  • К объекту не разумно подводить целую сеть водопровода.
  • Над мангалом желателен хотя бы скромный навес.
  • Около мангала не допустимо расположение рослых кустов и плодородных деревьев.
  • На участке с мангалом рекомендуется устроить место хранения дров, поставить стулья, лавочки, столик.
  • Грунтовая поверхность для постройки должна обладать идеальной ровностью.
  • Площадка для мангала ставится на небольшой дистанции от кухни. Так легче оснастить место водой и освещением.
  • При воздвижении мангала сразу определите, где пойдёт приготовление мяса, его подача и мытьё посуды.

Мангал – это источник неизолированного пламени. Он должен быть достаточно удалён от жилых строений и растительности

Требующийся инструментарий для работы:

  • Штыковая лопата.
  • Кувалда.
  • Лопата совкового типа.
  • Рулетка.
  • Правило.
  • Уровень
  • Набор вил.
  • Молотки: плотницкий и резиновый.
  • Пила.
  • Кельма.
  • Зубило.
  • Ведро.
  • Лобзик.
  • Тачка.
  • Кирка.

Что такое мангал и почему именно из кирпича?

Это слово пришло к нам с Ближнего Востока, от тюркских народов. В обиходе кочевых и условно оседлых народностей мангал – это металлическая переносная жаровня для приготовления еды (не путать с жаровней для обогрева шатра или дома). Обычно мангалы имели ручки для переноски, полусферическую крышку и ножки. Традиционно они изготавливались из меди в виде большой чаши.

В современном понимании термин представляет собой любое приспособление для получения углей из дров и жарки мяса (а также рыбы, птицы, овощей и прочего). Мангалы бывают:

  • Простые (стенки с опорой для решеток) и сложные, с несколькими очагами, столешницей, подводом водопровода и другими элементами;
  • переносные (разборные, складные, неразборные) и стационарные;
  • металлические, кирпичные, каменные;
  • с одной или несколькими решетками;
  • с получением жара от дров, угля, газа, электричества;
  • длительного использования, одноразовые и условно многоразовые (обычно из тонкого, быстро прогорающего металлического листа).

Разбирать конструктивные особенности всех видов мы сейчас не будем, поговорим о наиболее популярном и удобном в использовании кирпичном самодельном мангале на капитальном основании.

Почему именно кирпич? Этот материал несложно найти – купить, использовать оставшийся от строительства, даже приспособить к делу ломаные кирпичи. Он удобен в работе, легко укладывается в ровные стены, дает достаточно прочную опору для решеток жаровни, нетребователен в эксплуатации.

Особенности печей для разных видов копчения

В зависимости от температурного режима печи-коптильни имеют отличия в конструкции.

Кирпичная коптильня горячего копчения

Это компактные сооружения, в которых камера с продуктами находится над топкой. Конструкция этих аппаратов не зависит от предполагаемых продуктов, однако необходимо учитывать, что мясо обрабатывается при более высокой температуре, чем рыба.

Возможны разные принципы работы подобных печей:

  • Огонь горит под дном коптильни. На него насыпаются опилки и щепа. Они нагреваются, дым выделяется и коптит продукты.
  • Дым из топки поступает прямо в коптилку. Фактически, она является расширением дымохода.

Схема кирпичной коптильни горячего копчения

Печь для холодного копчения на естественной тяге

Холодное копчение производится при температуре дыма до 60°С. Поэтому в печах для этого типа обработки генератор дыма находится отдельно от коптильной камеры. Движение дыма от топки к продуктам возникает за счёт естественной тяги.

Есть разные варианты таких конструкций:

  • Топка, в которой производится дым, находится на расстоянии от коптильни. В этом случае печь для холодного копчения должна находиться ниже коптилки, чтобы при горении дров возникала тяга. Движению дыма способствует также дымоход в верхней части коптильной установки.
  • Дымогенератор с камерой являются одним сооружением. От генератора к продуктам идёт дымовой канал с несколькими поворотами, проходя по которым дым остывает. В таких печах целесообразно устройство двух камер, одна из которых находится над топкой и предназначена для горячей обработки.
  • Коптильная камера является пристройкой к дымоходу. В этом случае она сооружается после постройки основной печи горячего копчения.

Схема печи для холодного копчения на естественной тяге

Кроме кирпича или металла для холодной обработки используется коптильня из дерева. Своими руками она изготавливается из досок или фанеры.

Универсальная печь коптильня для холодного и горячего копчения

Возможна постройка печи, в которой будет производиться копчение мяса и рыбы обоими — холодным и горячим способом. В этих сооружения есть две камеры — под предназначенной для горячего копчения находится топка, вторая камера соединена с ней дымоходным каналом. В холодном режиме дым направляется в неё при помощи заслонок.

Схема универсальной печи-коптильни для холодного и горячего копчения

Такая печка является украшением приусадебного участка и позволяет готовить закуски непосредственно перед употреблением.

Варианты уличных мангалов

Чем кирпичный мангал отличается от переносного металлического? Принципиальная конструкция этих очагов одинакова. Она представляет собой несгораемую площадку для углей, снабженную бортиками и поднятую на ножках-опорах.

Различия у них тоже есть:

Жарочная площадка у кирпичного сооружения выше, чем у переносного, поэтому готовить на нем удобнее;
У стационарного очага можно организовать отвод дыма в трубу, поэтому рядом с ним можно комфортно разместиться, независимо от направления ветра;
Кирпичный вариант по декоративным качествам превосходит переносной

Он становится ключевым элементом ландшафтного дизайна и важной частью зоны отдыха.. Самый простой мангал можно сделать из кирпича, не используя раствор

Забетонируйте под него ровную площадку. После этого уложите кирпичи насухо, аккуратно формируя ровные ножки и стенки

Самый простой мангал можно сделать из кирпича, не используя раствор. Забетонируйте под него ровную площадку. После этого уложите кирпичи насухо, аккуратно формируя ровные ножки и стенки.

Щели, которые останутся между кирпичами, будут играть для топки роль вентиляции, а бортики защитят огонь от сильного ветра. Выложив «ножки», их перекрывают самодельной плитой, отлитой из огнеупорного бетона. Завершает работу кладка стенок, после чего стационарный мангал будетготов к приему шашлыков.

Попутно отметим, что принципиальные отличия мангала от барбекю скорее надуманные, чем реальные. Вся разница между ними заключается только в том, на чем жарят мясо. В барбекю для этого используют решетку, а в мангале – стальные шампуры.

Поменяв решетку на шампуры, вы легко превратите мангал в барбекю. Опорные площадки на кирпичных бортиках будут для них надежной опорой.

Очевидный недостаток такой конструкции – отсутствие крыши и дымосборника. Поэтому наибольшее распространение получили закрытые постройки из кирпича, оснащенные легким навесом и трубой.

Помимо улучшения функциональных качеств такого очага, перед владельцем открывается обширное поле для декорирования и стилизации.

Если вы решили построить уличный мангал из кирпича, но не очень уверенно чувствуете себя в роли декоратора, то перекройте его простым арочным сводом и увенчайте короткой трубой. От такого дополнения конструкция только выиграет. Внезапный дождь не затушит жаровню в таком очаге, а ветер не направит дым в лицо гостей, собравшихся в беседке.

Не будет лишним и небольшой козырек  над фасадом. Он убережет вас от ливня и позволит не прерывать процесс жарки.

Боковые полости в кирпичном мангале можно использовать для хранения посуды и другой кухонной утвари.

Добавив в конструкцию очага с дымовой трубой металлическую дверцу, мы получим печь-мангал. После топки у нее хватит жара не только для шашлыков, но и для приготовления первых блюд.

Под открытым небом ее держать не следует. Сырой кирпич плохо держит тепло и быстро разрушается от перепадов температур. Поэтому, решившись на такой проект, не забудьте начертить схему навеса, который защитит очаг от атмосферных осадков.

Отметим, что садовый мангал с крышейотличная альтернатива садовой беседке. Если вы ее еще не построили, то объедините эти два сооружения в одном комплексе.

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

Интересные проекты для создания мангала, печи или барбекю из кирпича

Перед тем как построить барбекю или мангал на основе кирпича, очень важно закупить качественный материал. От этого зависит, насколько долговечной и прочной получится конструкция

Основные критерии выбора качественного кирпича:

  1. Полнотелость и плотность – если в качестве производственного сырья использован кварцевый песок, то оптимальный показатель составляет 1800-1950 кг/м3, если глина – 1800-2000 кг/м³.
  2. Уровень прочности – качественный шамотный кирпич имеет показатель прочности, равный 22 Н/мм².
  3. Термостойкость – для строительства мангала на даче из кирпича лучше применять шамотные блоки, способные выдержать влияние 1650-1750°С. Керамический кирпич с пределом температурного воздействия до 1200°С можно использовать для формирования внешних стенок, нижних уровней и дымосборника.
  4. Уровень тепловой проводимости – у качественных шамотных блоков этот показатель равен 0,6, у керамического кирпича – 0,8 ед.

Используемый для создания мангала кирпич должен соответствовать определенным требованиям

Кроме этого, строительный материал должен проявлять устойчивость к воздействию    щелочей, кислот и солей.

Обратите внимание! Если при ударе молотком кирпич издает звонкий громкий звук, значит, для его изготовления использовалось качественное сырье, а сам процесс протекал без нарушений технологии

Как соорудить основание для простого мангала из кирпича своими руками

Конструкция простейшего в исполнении мангала имеет кирпичные стенки с выступами. Они формируются за счет того, что некоторые ряды кирпичей укладываются на ребро. Наличие подобных выступов позволяет установить шампуры с шашлыками, решетки барбекю или жаропрочные листы, изготовленные из металла.

Строительство простого мангала из кирпича начинается с обустройства основания:

  • снимается плодородный слой почвы;
  • формируется котлован под фундамент глубиной в пределах 20-25 см. Ширина этой площадки должна превышать размер мангала на 0,5 м с каждой стороны;
  • дно выравнивается, формируется щебневая подушка толщиной 15 см. Для этого желательно использовать материал со средним размером фракции;

Кирпичный мангал – конструкция достаточно тяжелая, поэтому на слабом грунте нуждается в прочном фундаментном основании

щебневая подушка тщательно уплотняется. Для этих целей подойдет виброплита. При отсутствии такого инструмента можно использовать деревянную или металлическую трамбовку.

Дальнейшие действия зависят от того, какой тип основания выбран для установки мангала. Для монтажа тротуарной плитки или брусчатки достаточно насыпать небольшой слой мелкозернистого песка, после чего покрытие укладывается по технологии.

Плиточное основание нуждается в дополнительном армировании. Для этих целей подойдет пруток диаметром 1 см. Он укладывается с шагом в 0,2 м поперек и вдоль фундамента. Зоны пересечения прутков связываются с помощью специальной проволоки или хомутов из пластика. В качестве армирующего материала может быть использована сетка, изготовленная из толстой проволоки.

Затем нужно выставить по краям котлована опалубочную конструкцию и залить ее бетонным раствором. Желательно применять для этого материал марки М250. К дальнейшим работам по изготовлению мангала на даче из кирпича своими руками можно приступать только после того, как бетон полностью застынет. Если средняя температура в течение суток не опускается ниже отместки +20°С, то для этого потребуется неделя. При температуре +17°С бетон будет застывать не менее двух недель.

Выкладывать первый ряд кирпича на предварительно очищенный фундамент нужно на расстоянии 10-20см от его края

Простейшая П-образная конструкция

Начинающим мастерам лучше остановиться на простых схемах, которые не требуют большого количества материалов и хороших навыков кладки.

Для начала предлагаем П-образную конструкцию.

Уже подготовленную забетонированную площадку необходимо разметить, учитывая размеры имеющегося в наличии кирпича.

По разметке начинают выкладку кирпича. Учитывая простоту конструкции, здесь не обязательно даже придерживаться какой-то определенной порядовки

Обратите внимание: для выкладки печи барбекю своими руками используются два вида кирпича – обычный и огнеупорный. Обычный образует внешний контур, огнеупорный – внутренний

Проставки между блоками помогают сразу определиться с шириной швов кладки.

После предварительной раскладки и разметки начинают кладку. Внешний контур можно класть на обычный раствор, внутренний – на специальный, с повышенной огнестойкостью (для печей).

Чтобы скрепить стенки внешнего и внутреннего контура, используют металлические закладные.

По достижении нужного уровня (примерно 75…80 см) во внутренний контур вмуровывают опоры для решетки барбекю.

Завершающая стадия работы – установка плитки на обе стенки и промежуток между ними. Это одновременно и украшение конструкции, и защита кирпича от попадания влаги, и создание небольшого разделочного столика/сервировочной поверхности. Благодаря нескольким рядам держателей решетки и поддон с углями можно ставить на разные уровни.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

  • лопата;
  • корыто или бетономешалка;
  • ведра для раствора;
  • мастерок;
  • уровень, отвес;
  • дисковая пила.
  • шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания;

Расходные материалы:

  • материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
  • арматурная сетка;
  • лист железа;
  • металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.

Начальный этап воплощения идеи – проектирование

Количество моделей барбекю на даче, своими руками выложенных народными умельцами, велико. Как выбрать то, что будет по силам и средствам? Для начала можно посмотреть тематические видеоуроки и фотоидеи. Каждый придумывает оригинальный дизайн и конструкцию уличного очага, подбирает необычные материалы для изготовления, эксклюзивно оформляет прилегающую территорию. Но все разнообразие по принципам устройства можно свести всего к 2 разновидностям: открытый очаг и дачная барбекюшница, своими руками построенная в виде печки с дымоходом. Ниже вы можете посмотреть разные варианты в нашей фотогалерее.

Определив удобный для себя тип, можно начинать разрабатывать эскизы и чертежи. Для составления чертежа потребуется знание точных размеров участка, где будет построено барбекю из бетона или из камня своими руками. Сразу приведем вам несколько примеров чертежей с размерами. Чтобы хорошо рассмотреть в все цифры кликните на картинку для увеличения.

Перед тем как выбрать место для строительства, нужно озаботиться вопросами пожарной безопасности:

  • не располагать угольные и дровяные очаги рядом с деревянными строениями;
  • не строить под кронами деревьев и рядом с кустарником;
  • если терраса или беседка имеют деревянный настил, то для очага потребуется плитный фундамент, превышающий его размеры на 50-100 см по периметру.

При строительстве своими руками барбекю во дворе нужно позаботиться о растениях, которые могут пострадать от жара. Фундамент придется возводить и в этом случае, чтобы очаг не был разрушен при движении грунта в весенний и осенний периоды.

Когда выбрано место и определены размеры барбекю на дачном участке, чертеж должен быть составлен так, чтобы стали понятными тонкости создания уличного очага. В качестве основы для кирпичного или каменного мангала может быть использована порядовая схема печи-грубки. Если хочется построить очаг необычной формы (круглый, в виде камина, сварить из металла и т.п.), то чертежи придется создавать самостоятельно.

Разобравшись с деталями строительного процесса по чертежам, можно рассчитать количество материала. Бетонные блоки или кирпичи учесть легко, но если хочется построить мангал из дагестанского камня или его местных аналогов (плитняка, песчаника и пр.), то придется собирать материал, ориентируясь на примерный объем будущего строения.

Подводим итоги проделанных работ

Итак, после окончания работы можно подвести следующие итоги. Уличная печь для дачи или загородного дома легко возводится своими руками. При этом необязательно обладать навыками профессионального печника или конструктора.

Основное при возведении конструкций такого типа – правильно подобранный строительный материал и желание, без которого лучше даже не пытаться построить печь. Для возведения печного устройства своими руками понадобится от 4 дней до недели. Не стоит торопиться в таком деле и улаживать кирпич на плохо схватившийся фундамент.

Несоблюдение технологий строительства может привести к быстрому разрушению печной конструкции из-за усадки

Важно помнить, что в раствор для печки, не накрытой крышей, нужно добавлять цемент, который предотвратит вымывание глины и песка под воздействием атмосферных осадков

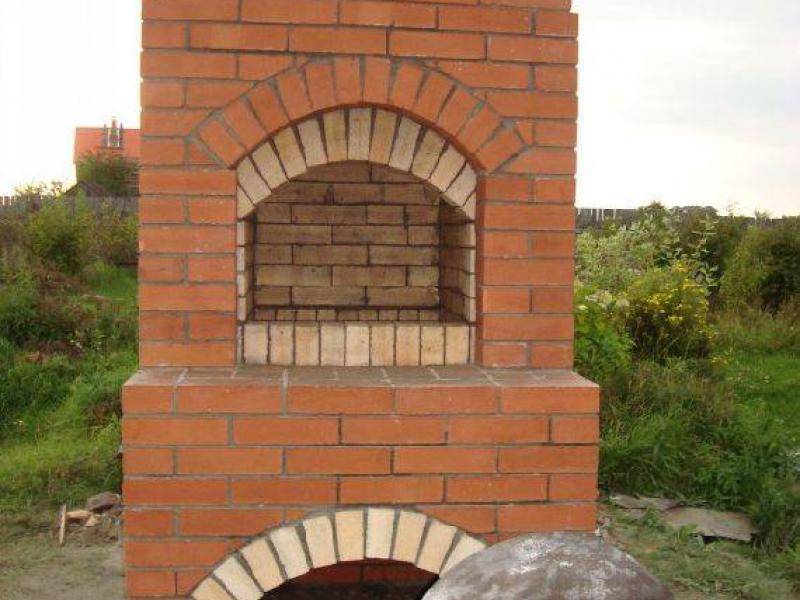

Варианты уличных печей

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
