Как выбрать ИБП для газового котла

Расчет времени резервного питания

Продолжительность автономной работы котла напрямую зависит от ёмкости аккумуляторных батарей. Как правило, в сопроводительной документации к АКБ, указывается, сколько времени она сможет поддерживать работу приборов при разной нагрузке.


Для того чтобы рассчитать время самостоятельно, нужно знать три величины:

  1. Рабочее напряжение батареи (например, 12 Вольт).
  2. Ёмкость батареи (указывается в Ампер-часах в документации).
  3. Общую мощность всех приборов, которые будут к ней подключены.

Формула расчёта времени:

T = E × U ÷ P

  • Т – Время независимой работы.
  • E – Ёмкость АКБ.
  • U– Напряжение батареи.
  • P– Полная мощность в ВА (Вольт Амперах), а не Вт. Суммарную мощность приборов в Вт нужно разделить на 0,7 чтобы получить значение в ВА.

Результаты будут приблизительными (на практике время будет чуть меньше), поскольку нужно учитывать коэффициенты полезного действия, разряда аккумулятора и т.д.

Примерный расчёт к АКБ на 100 Ач показывает, что при нагрузке в 0,5 кВт, его работы хватит на 2 часа. Тот же аккумулятор при 300 Вт поддержит работу в течение почти 3,5 часов.

Важно помнить, что со временем ёмкость батарей падает. Хороший уход – это содержание в чистоте, температурный режим и проветривание

Особенно быстро батареи «садятся», при длительных простоях, без заряда-разряда.

Советуют раз в три – четыре месяца «тренировать» АКБ. Имитировать отключения электроэнергии, чтобы дать ей поработать.

Критерии выбора

Определяющими параметрами при выборе являются:

  • Суммарная потребляемая мощность оборудования, которое вы собираетесь защищать от перепадов напряжения;
  • Длительность автономной работы оборудования.

Мощность

Мощность оборудования указывается в паспорте или инструкциях, здесь главное – определиться, что, собственно, вы собираетесь защищать. Кроме газового котла через ИБП можно подключить циркуляционные насосы, сигнализацию и прочие установки, обеспечивающие жизнедеятельность вашего жилища.

Смотрим видео, критерии выбора прибора:

Но в таком случае надо учитывать, что в момент запуска мотора потребление тока возрастает в несколько раз. Кратковременный перегруз большинство моделей ИБП для газовых котлов переносят нормально, однако не мешает подстраховаться и взять модель с 30%-ным запасом по мощности.

Время автономной работы

Временной период, в течение которого бесперебойник обеспечит автономное питание электрооборудования, зависит только от емкости аккумулятора. Обычно производитель указывает время автономии в технической документации. Но на практике данный показатель несколько отличается от заявленного из-за коэффициента глубины разряда и КПД преобразователя. Емкость аккумулятора, необходимую для конкретного случая, можно подсчитать по формуле:

Проделав несложный расчет, вы убедитесь, подходит для вашей цели данная модель ИБП или нет.

Модификации источников резервного питания

Источники бесперебойного питания могут классифицироваться по разным критериям: тип аккумуляторной батареи, способ установки (напольные или настенные), назначение, безопасность и т. д. Общепринятое деление на виды осуществляется по принципу работы. ИБП делятся на три основных класса:

  • линейные или офф-лайн (Off-Line);
  • линейно-интерактивные (Line-Interactive);
  • двойного преобразования или он-лайн (On-Line).

Каждая модификация источников резервного питания имеет свои преимущества и недостатки, которые определяют условия эксплуатации для каждого вида оборудования.

Линейные

Линейные ИБП относятся к бюджетной серии устройств данного типа. В их конструкцию не входит стабилизатор или автотрансфрматор. Они работают в заданном диапазоне напряжения от 170 до 270В. При скачках электроэнергии за граничные пределы заданного интервала происходит переключение питания с сети на аккумуляторную батарею.

Из-за отсутствия блока стабилизации выходное напряжение имеет такую же нестабильную синусоиду, как и входное. Это приводит к сбоям в работе электрооборудования газового котла. Время переключения питания составляет 15 мс в одном или другом направлении. Выбирая офф-лайновые источники бесперебойного питания, следует учитывать, что интенсивные перепады напряжения отечественных электросетей, особенно в зимнее время, оказывают негативное воздействие на устройство. Данный факт сокращает срок эксплуатации ИБП в несколько раз.

Совет. Off-Line источники резервного питания не приспособлены для работы в комплексе с генераторными установками, работающими на дизельном или бензиновом топливе.

Линейно-интерактивные

Основное отличие линейно-интерактивных ИБП от линейных является наличие в конструкции оборудования стабилизатора напряжения или автоматического напряжения. Данные модули способствуют выравниванию синусоиды напряжения до оптимальных параметров. Это обеспечивает работу газового котла в штатном режиме и продлевает срок эксплуатации. Крайние границы напряжения, при которых источник резервного питания работает в холостом режиме, равны 170 и 270 В. Переключение питания с АКБ и обратно осуществляется в автоматическом режиме.

Из практического опыта специалисты отмечают некорректную работу некоторых моделей устройства с генераторами бензинового или дизельного типа. Конструкция агрегата предусматривает подключение внешних аккумуляторных батарей.

Двойного преобразования

Источники бесперебойного питания типа On-Line, в отличии от двух других видов, имеют более сложную принципиальную схему работы и подключения. В конструкции аппарата предусмотрен инвертор двойного преобразования электрического тока.

Принцип работы устройства заключается в следующем. Входное переменное напряжение 220 В от электрической лини инвертируется в постоянное 12 В или 24 В, в зависимости от модификации газового оборудования. В результате чего синусоидальный сигнал выпрямляется до стабильного значения, которым обладает постоянный ток.

На втором этапе стабилизированное постоянное напряжение инвертором преобразовывается обратно в переменное напряжение 220 В со стабильной частотой 50 Гц. ИБП двойного преобразования работают в диапазоне 110 – 300 В. Работа устройства в режиме он-лайн обеспечивают стабильную работу газового котла при заниженном или завышенном напряжении, не переключая питание на аккумуляторную батарею. Это способствует продлению срока эксплуатации АКБ до ее замены.

По типу монтажа приборы выпускаются двух типов: настенный и напольный

Аккумулятор

Во время выбора ИБП стоит обращать внимание на емкость аккумуляторной батареи. От ее параметров зависит время работы газового котла от источника резервного питания

При отключении электричества на продолжительное время АКБ, которой оснащен ИБП должен обеспечить бесперебойную работу котла до 10 часов. При наличии возможности подключения внешнего аккумулятора необходимо следить за тем, чтобы батареи были одинаковой емкости.

Как профессионально выбрать ИБП для газового котла

Из-за многообразия моделей бесперебойников на рынке сделать правильный выбор не всегда просто.

Поэтому рекомендуется обратить внимание на следующие характеристики:

  1. Мощность. Блоки управления и защиты, автоматика, инвертор – узлы энергоемкие (минимально потребляют мощность). Циркуляционный насос и вентилятор также не требуют большого объема электричества. Но по ним и надо ориентироваться при выборе бесперебойника. Обычно потребляемая мощность котла указывается в его паспорте или на шильдике.
  2. Сквозной ноль. Сегодня производители предлагают две разновидности ИБП: фазозависимые и фазонезависимые. Отличие в том, что в первых фазу и ноль сети подключают к клеммам бесперебойника, на которых указаны эти два показателя. Такие приборы и называются – со сквозным нулем. Во вторых разницы нет, к какой клемме какой провод подключать. Поэтому при покупке необходимо узнать, к какой группе прибор относится, и правильно сделать подключение.
  3. Скорость переключения от сети на аккумулятор. Чем быстрее, тем лучше.
  4. Электроемкость аккумуляторной батареи. Чем больше эта характеристика, тем дольше АКБ будет держать котел в рабочем состоянии.
  5. Синусоидальность напряжения. Не в каждой модели бесперебойника инвертор может выдать правильную синусоиду напряжения. А для газовых котлов требуется стандартный показатель этой характеристики. Поэтому надо выбирать приборы именно с таким показателем напряжения.

Наилучший комплект ИБП + АКБ

Многие производители комплектуют бесперебойники свинцово-кислотными аккумуляторами, обозначаемые как СЛА. Они по размерам больше литиевых, намного тяжелее.

Но у СЛА есть свои преимущества:Цена ниже.Стопроцентная герметичность – залог безопасной эксплуатации. нет необходимости в регулярном сервисном обслуживании.

В большинстве моделей бесперебойников учтена возможность подключения дополнительных АКБ. Если такая необходимость возникла, то нужно учитывать, что подключаемые аккумуляторы должны по техническим характеристикам совпадать с установленными в бесперебойнике. Только так можно обеспечить, чтобы все АКБ заряжались и разряжались одинаково. Это дает возможность продлить срок работы бесперебойника.

Сегодня к ИБП предлагают два типа аккумуляторных батарей:

гелевые;
из стекловолоконных мат.

Первые обозначаются GEL, вторые – AMG.

Водород и кислород, которые выделяются в процессе работы аккумулятора, поглощаются густым наполнителем, где они при соединении образуют обычную воду. И это еще один плюс к безопасной работе прибора.

Виды ИБП

Специалисты классифицируют устройства бесперебойной подачи тока для отопительных систем на несколько категорий в зависимости от принципа работы, типа монтажа и наличия дополнительных опций.

Но так как основным нюансом в выборе устройства являются именно технические характеристики, чаще всего выделяются следующие виды ИБП:

Обычные или резервные. Их еще называют оффлайновые устройства. Такие приборы обеспечивают резервное питание и становятся необходимыми в случае отключения электроэнергии. К преимуществам таких приборов относится низкая цена, компактность, возможность устанавливать на стену или ставить на пол. Но к минусам относится ограниченный функционал, в частности, резервные модели не стабилизирует напряжение электротока.

  • Со стабилизатором. AVR стабилизаторный прибор характеризуется наличием выпрямителя напряжения, правда, оно – базовое, простейшее. Емкость батареи небольшая, резерва устройства хватает лишь на 20 минут работы котла при отключении электропитания. Но есть возможность подключить дополнительный аккумулятор (внешний), в таком случае мощность увеличится, и прибор обеспечит до 10 часов работы без электропитания.
  • Онлайн системы. Это современное решение в вопросе стабилизации напряжения и считаются самыми надежными моделями. Двойной преобразователь, состоящий из инвертора, батарей и блока питания преобразует переменную силу тока в постоянную, а затем снова в переменную, но в процессе обработки, устройство делает электроток стабильным. При отключении напряжения, система бесперебойного питания работает на батареях и продолжает обеспечивать эффективную работу отопительного агрегата в течение длительного времени.

Виды ИБП

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

По данному параметру ИБП можно разделить на 3 вида:

off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

  • не шумят;
  • высокий КПД, если работают от сети;
  • доступны.

Минусы:

  • переключаются на АКБ за 4 – 12 минут;
  • нельзя корректировать параметры напряжения и тока;
  • энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

  • переводят оборудование в автономный режим за 2 – 10 мс;
  • КПД;
  • стабилизируют напряжение и без АКБ.

Минусы:

  • не корректируют синусоиду и частоту тока;
  • предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

  • подключенные устройства продолжают получать питание, даже если отключают свет;
  • стабильные электропараметры;
  • подзаряжаются от бензинового генератора;
  • можно корректировать выходное напряжение.

Минусы:

  • шумные и выделяют много тепла;
  • КПД – 80 – 94%;
  • в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

  • малая энергоемкость батареи, что дает немного времени автономной работы;
  • нет защиты от перегрева;
  • аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

Необходимость ИБП для отопительных котлов

Большинство современных газовых котлов требуют постоянного подключения к источнику электропитания. От сети работает циркуляционный насос, управляющий блок, система розжига, принудительная вентиляция, поэтому при отключении электроэнергии работа всего оборудования прекращается, а отапливаемое помещение начинает охлаждаться.

Проще установить ИБП и предотвратить возгорание электронных компонентов газового котла вследствие перегрузок, чем оплачивать последствия масштабного пожара

Электронные компоненты газовых котлов привередливы также к параметрам напряжения. Большая протяженность электросетей в загородных домах зачастую приводит к его понижению в сети, а также к ухудшению частотных характеристик тока. В результате котел может работать с перебоями или вообще не включаться.

Все электрические проблемы решаются путем установки ИБП, некоторые модели которых способны не только обеспечить резервное питание оборудования, но и исправить недостатки напряжения и частоты.

Автоматическая стабилизация напряжения бесперебойником позволяет снизить нагрузки на электропреобразователи платы газового котла и увеличить срок их службы

Преимуществами установки бесперебойника для газового котла являются:

  1. Защита от перепадов напряжения. Стоимость ИБП в разы ниже, чем цена новой электронной платы для котла.
  2. Простота монтажа, не требующая специальных навыков.
  3. Автоматический контроль над электрическими параметрами сети.
  4. Срок службы до 5-7 лет.
  5. Отсутствие потребности в сервисном обслуживании.
  6. Бесшумность работы.

При сильных морозах остановка отопительного оборудования даже на несколько часов может привести к разрыву труб, расположенных близко к улице. Поэтому обеспечение беспрерывности работы котла с помощью ИБП является не прихотью, а рациональным решением по экономии времени и средств.

По расположению блока аккумулятора

Аккумуляторы могут отличаться по расположению и принципу работы, делятся на встроенные и внешние, резервные, линейно-интерактивные, двойного преобразования.

Встроенный

Приобретая источник питания для котла со встроенным аккумулятором, стоит иметь в виду, что его запас ограничен.

При отключении электроэнергии ИБП такого типа постепенно выдает необходимое количество энергии для котла (оно не слишком велико), в среднем хороший аккумулятор продержится около десяти часов.

Можно подсоединить бензиновый или дизельный генератор после отключения электричества, чтобы подпитывать бесперебойник, но тогда возникнет другая проблема: в помещении прибор не сможет долго работать, так как выхлоп затруднит дыхание и оставит в доме неприятный запах.

Внимание! Подключать генератор к газовому котлу категорически запрещено, так как нестабильное напряжение первого агрегата может повредить электронику второго

Внешний

На ИБП с таким аккумулятором можно подключить еще один внешний источник. Для этого должен быть отдельный паз. В таком случае продолжительность работы бесперебойника увеличится.

У внешних батарей имеется еще одно положительное свойство – подзарядка. При наличии генератора, работающего на бензине или дизеле, есть возможность для поочередной подзарядки истощающихся емкостей.

Фото 1. Источник бесперебойного питания для газового отопительного котла с внешним аккумулятором Cyber Power.

Устройство может работать на открытом воздухе, поэтому никаких негативных последствий от его функционирования наблюдаться не будет. При выходе из строя одной батареи вторая продолжит функционировать (в это время можно купить новый аккумулятор).

Резервные источники

Резервные ИБП для газового котла обладают следующими достоинствами:

  • доступная ценовая категория;
  • возможность монтажа на стену и пол;
  • компактные размеры.

Низкая цена и небольшие габариты достигаются за счет отсутствия стабилизатора. Следовательно, такой ИБП можно использовать лишь в домах, где наблюдается стабильное напряжение в сети.

Внутри агрегата находится датчик, который при нехватке напряжения отключает питание от сети и задействует внутренние ресурсы. В среднем, его возможностей хватит на промежуток от нескольких минут до двух часов.

Линейно-интерактивный

Такая модель отличается от предыдущей вариации присутствием простейшего стабилизатора. Имеет относительно небольшую аккумуляторную емкость, которой хватает на двадцать минут работы. Есть возможность подключения внешнего аккумулятора, за счет которого время функционирования увеличивается до десяти часов.

Фото 2. Линейно-интерактивный ИБП Legrand может работать до десяти часов, если подключить к нему внешний аккумулятор.

Главное отличие линейно-интерактивной модификации на офлайн-платформе – отсутствие переключения на аккумуляторы при падении напряжения. Это устройство использует преобразованное напряжение в сети при достижении критических показателей.

Минус модели – крайне малая скорость переключения на запасной источник питания, что может негативно сказаться на работоспособности электроники котла, а также нестабильные показатели синусоиды на выходе в момент предельной нагрузки.

Справка! При ограниченном бюджете и желании хотя бы частично защитить газовый котел от перепадов напряжения, имеет смысл рассмотреть ИБП со стабилизатором AVR.

Онлайн-устройство двойного преобразования

Системы двойного преобразования – самые надежные из представленных устройств, однако, и цена на них значительно выше. Подобные системы активно применяют на серверных и иных площадках, где идет работа с дорогостоящим электрическим оборудованием.

Online-ИБП включает в себя блок питания, аккумуляторы и инвертор. Принцип работы – получаемый из сети переменный ток преобразуется в постоянный.

Затем ток превращается снова в переменный, но с одной доработкой – появляется стабильная частота и синусоида. Если отключается энергия, то система переходит на внутренние запасы.

При необходимости можно подсоединить дополнительные аккумуляторы.

Этот тип ИБП обеспечивает максимальную защиту котла. Из минусов следует назвать только один – высокую цену. Плюсов же несколько больше:

  • мгновенное переключение в рабочий режим при достижении критической отметки;
  • сигнал на выходе корректен и стабилен;
  • поддержка необходимых параметров напряжения.

Разновидности устройств

Схема работы аппаратов очень простая по своей сути, но существует несколько вариантов ее исполнения. Напряжение из сети может попадать в газовые приборы разными путями, на основе чего выделяют основные виды бесперебойников для котлов отопления.

Оффлайн

Эти аппараты имеют простое устройство. В их состав входят блок аккумуляторов, выпрямитель, инвертор и коммутирующее реле. С помощью выпрямителя переменный ток превращается в постоянный. Данное преобразование происходит, чтобы безопасно зарядить набор встроенных батарей. Следующим этапом инвертор проводит противоположный процесс, подавая качественное напряжение на механизмы отопительных устройств.

В режиме потребления от электросети энергия прямо проходит на присоединенную аппаратуру и передает заряд на аккумуляторы источника бесперебойного питания для системы отопления. Как только электричество исчезает или его подача падает ниже установленных значений, реле автоматически запускает работу батарей устройства.


Тип бесперебойника оффлайн

Источник ktc.ua

Такие бесперебойники привлекают пользователей своей невысокой стоимостью. Но у них есть также и недостатки, например, отсутствие стабилизатора и слишком медленное срабатывание реле. Если принято решение применять подобную разновидность приборов, в систему обязательно нужно добавлять отдельный аппарат для сглаживания напряжения.

Онлайн

ИБП для отопительного котла подобной разновидности работают по другому принципу. Электроэнергия проходит сквозь аппаратуру и дважды изменяет собственные свойства. Сначала выпрямитель превращает переменный ток в постоянный, а затем подает его на аккумуляторную батарею и на инвертор. На следующем этапе электричество подвергается противоположным изменениям, чтобы на газовое оборудование поступило качественное напряжение в форме синусоиды.


Тип ИБП онлайн

Источник hwp.ru

У таких ИБП для газовых котлов отопления много преимуществ – ускоренное изменение рабочих режимов, а также хорошее качество образованного напряжения. Подобные устройства могут быть идеальным выбором для большинства ситуаций, но их стоимость довольно высока.

Линейно-интерактивные

Эти аппараты представляют собой практически полную копию аппаратов оффлайн типа. Разница сводится к присутствию стабилизатора, который размещается в начале. В результате ускоряется работа источника бесперебойного питания для газового котла – реле реже переключается с основной сети на запуск аккумуляторов.

Благодаря подобной особенности срок эксплуатации этого вида устройств значительно превышает таковой у ИБП оффлайн типа. Единственный небольшой недостаток – при срабатывании реле система лишается подачи электроэнергии. Это очень короткий промежуток времени, но все же данный факт относится к минусам конструкции.

Разобравшись, как выбрать тип ИБП для котла, стоит рассмотреть подробнее их параметры и технические характеристики.

Рейтинг лучших ИБП для котла

Составленный рейтинг опирается на общую функциональность ИБП, обеспечивающую длительную и стабильную работу газового котла.

1 место

Лучшим вариантом для газового котла будет бесперебойник с непрерывным действием и внешним аккумулятором на 50Ач и более.

Он обеспечит круглосуточную стабильную работу отопительного оборудования и его автономное функционирование в течение 3-5 часов. Хорошими моделями в этой категории являются Legrand DAKER DK 1kVA , LogicPower LPY-WPSW-1000VA, CyberPower OLS1000E, Luxeon UPS-1000LE и Delta Amplon N1K.


Бесперебойник LogicPower LPY-WPSW-1000VA является устройством с двойным преобразованием напряжения и будет идеальным решением для котлов с потребляемой мощностью до 500 Вт

2 место

Середину рейтинга занимают линейно-интерактивные приборы с широким диапазоном рабочих напряжений, плавной синусоидой на выходе и возможностью подключения внешнего аккумулятора. Стоимость устройств, которых будет достаточно для работы газового котла, находится в пределах 100 долларов.

Обычно такие ИБП уже содержат аккумулятор, который обеспечит 5-20 минут работы отопительного оборудования. Для более длительного действия можно подключить к бесперебойнику дополнительную батарею, емкость которой ограничена лишь размером кошелька.

Лучшими моделями в этой категории являются REALEL HOME UPS-1000, Luxeon UPS-1000ZY, PowerWalker VI 1000PSW, APC SmartUPS XL 1000VA и LogicPower LPY-BPSW-800.


Бесперебойник Luxeon имеет минималистичный дизайн и подойдёт для большинства внутриквартирных газовых котлов. К нему может подключаться внешняя АКБ

3 место

На нем разместились приборы резервного типа с минимальной мощностью, небольшой емкостью встроенных батарей и аппроксимированной синусоидой.

Резкие подъемы напряжения могут передаться через такие ИБП на плату котла отопления и привести к её поломке. А емкости АКБ таких бесперебойников хватит лишь на 10-30 минут беспрерывной работы отопительного оборудования, после чего оно всё равно выключится.

Популярными моделями в этой категории являются устройства FSP DP 450VA, CyberPower Value500EI, Powercom WOW-500U и Mustek PowerMust 424EG SVEN Pro+ 400. Купить эти устройства для газового котла можно только при недостаточности средств для приобретения более подходящего устройства.


Небольшой резервный ИБП больше подходит для автономной работы компьютера, чем газового котла. Поэтому подобные устройства редко рекомендуют для обеспечения работы отопительной системы

Аккумулятор и мощность зарядки

В случае присоединения добавочных аккумуляторных батарей, ИБП должен обладать способностью присоединения большего числа аккумуляторов. Как правило внутренние батареи обладает ёмкостью не выше чем 20 А/ч.

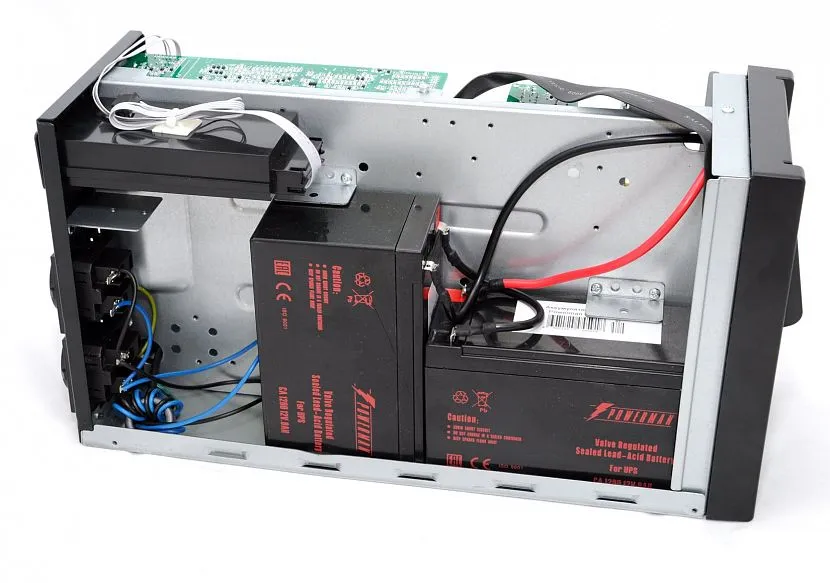

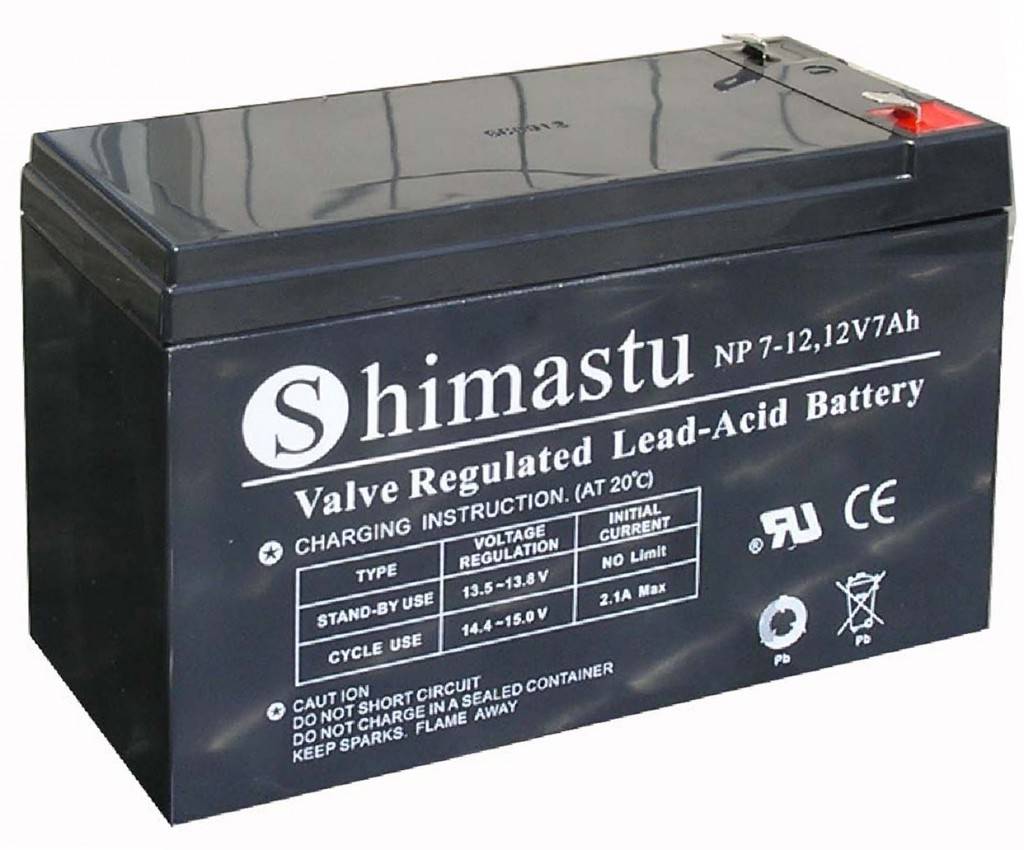

Аккумулятор ИБП

Надо знать, каков аккумулятор и параметры мощности зарядки при подключении ИБП. При приобретении их для отопительного оборудования, нужно помнить правило: соотношение тока зарядки к ёмкости аккумулятора составляет 1:10.

Надо отметить, применение свинцово-кислотных батарей не приветствуется из-за вредоносности выделяемых ими веществ.

Цифровые блоки снабжены самостоятельно включающимися устройствами для зарядки, обладающими определёнными токами заряда.

Аккумуляторные батареи нельзя располагать на удаленном расстоянии от преобразователя, в связи с весомым снижением уровня тока.

Принцип работы ИБП

Резервное питание от ИБП электрооборудования АСО и аппаратуры контроля, управления и регулирования рабочих параметров для котлов отопления реализуется в нескольких технических вариантах исполнения, каждый из которых имеет свои особенности:

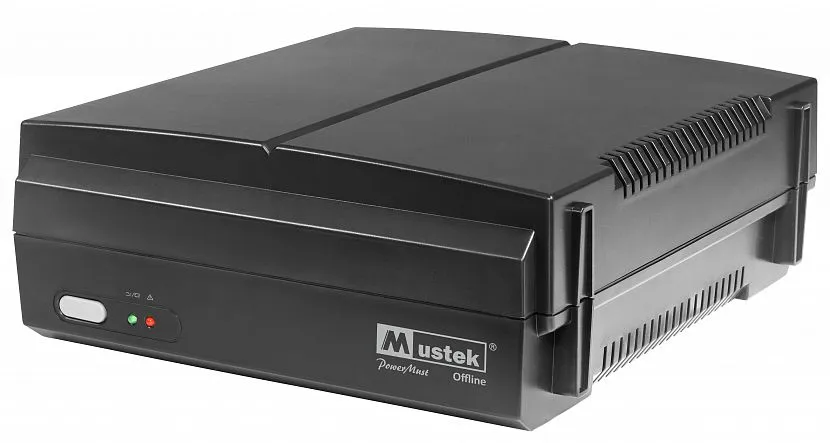

  1. Простейший вариант подключения аккумуляторов, если уменьшилось или полностью пропало сетевое напряжение, называется резервным или off-line (оффлайн) типом.

Схема резервного off-line подключения ИБП

При номинальном сетевом питании напряжение напрямую от сети (обозначено «ключ») поступает к аппаратуре АСО – на схеме обозначено «нагрузка». Параллельно от блока «выпрямитель/зарядное устройство» заряжается АКБ («батарея»). Затем постоянное напряжение 12 В от АКБ направляется к инвертору, а из него уже в форме переменного напряжения 220 В подается на нагрузку.

ИБП off-line типа для систем отопления частного дома НЕ ГОДИТСЯ! Оффлайн-бесперебойник пригоден для бытовой техники, пожарной автоматики, но для микропроцессорной автоматики и приборов АСО (термостат, электронный термометр, регуляторы расхода и давления) его использовать не рекомендуется. Причина кроется в нестабильном характере синусоидальной формы переменного напряжения, подаваемого на вход циркуляционного насоса или в схему управляющей электроники с термометром. Напряжение не откорректировано ни по частоте, ни по амплитуде.

График напряжения переменного электрического тока имеет синусоидальную форму. Чем ближе форма подаваемого питания к идеальной (математической) синусоиде, тем лучше характеристики тока, тем стабильнее работает оборудование и автоматика.

На рисунке показаны сравнительные графики изменения напряжения от различных видов источников переменного тока:

  • график (а) – так называемая «грязная» синусоида, имеющая форму меандра – результат работы резервных источников импульсивного характера. «Грязная» синусоида провоцирует перегрузки в работе насоса и кавитационные процессы в системе. Оборудование натужно гудит и быстро выходит из строя;
  • график (б) – аппроксимированная (ступенчатая) синусоида на выходе из инвертора либо дизельного генератора. Используя стабилизаторы напряжения, аппроксимированную синусоиду преобразуют в правильную («чистую») синусоиду;
  • график (в) – «чистая» синусоида. Работа аппаратуры системы отопления при «чистом синусе» со стабильной амплитудой без скачков и провалов проходит без паразитных шумов в штатном режиме. Бесперебойник с инвертором и стабилизатором в общей схеме способен обеспечить чистую синусоиду подачи тока на АСО.

Графики изменения напряжения переменного тока от ИБП различных типов

  1. Если в схему off-line подключения ИБП дополнительно разместить трансформатор, стабилизирующий напряжение на входе зарядного устройства, то получится бесперебойник линейно-интерактивного (Line-interfctive) типа.

Схема ИБП линейно-интерактивного типа

В числе достоинств интерактивного подключения отмечают два фактора:

  • стабилизацию выходного напряжения (хотя она носит примитивный, квазисинусоидальный характер), что уже позволяет его использовать для запитывания оборудования АСО;
  • обеспечение более долгой «жизни» АКБ до 8-10 часов.
  1. ИБП двойного преобразования (on-line типа), представляющий собой устройство резервного запитывания оборудования АСО в автономном режиме.

Схема источника бесперебойного питания on-line типа

Принцип работы ИБП онлайн типа заключается в последовательном двойном преобразовании входящего переменного тока:

  • выпрямитель трансформирует переменное напряжение сети в постоянное;
  • инвертор преобразует постоянное напряжение в переменное.

При двойном преобразовании электроэнергии получается чистая синусоидальная форма питающего нагрузку напряжения, что идеально подходит для оборудования АСО.

Когда нужно применять источник бесперебойного питания?

Поврежденный теплообменник

Если вы живете в частном доме (особенно это касается сельской местности) и у вас установлена система отопления с принудительной циркуляцией, то существует риск остаться без тепла при отключении электричества.

Исчезновение питающего напряжения может привести к разморозке отдельных частей системы и дорогостоящему ремонту.

Например, теплообменнику настенного газового котла будет достаточно 2 часов простоя, чтобы он разморозился.

Это происходит из-за проникающего через короткий дымоход холодного воздуха. В результате вас ждет долгий и дорогой ремонт котла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
