Буржуйка из газового баллона: обзор горизонтальной и вертикальной конструкций

Содержание

Этот прибор представляет собой печь небольшого размера, которая работает на дровах. Основным её достоинством является быстрая теплоотдача. Обогрев помещения, таким образом, происходит за короткое время. Делаются они из металла, потому остывают почти сразу же после прекращения горения.

Маленькая буржуйка выглядит достаточно аккуратно и работает эффективно

Существуют котлы таких видов:

  • По виду материала: из нержавейки или чугуна.
  • По типу конструкции: с наличием варочной плиты, духового шкафа.
  • По виду горючего: дровяные, топливные, торфяные или опилочные.

Она способна функционировать используя отработанное топливо. По причине экологичности горючего, такая печь не будет загрязнять окружающую среду. Простая конструкция не создает сложностей при эксплуатации. Можно приспособить печь под любые нужды (отопление, приготовление пищи, сушка белья).

Изготовление

Прежде чем начинать самостоятельную сборку печного оборудования нужно нарисовать конструкцию на листике, подготовить расходные материалы, инструменты.

Подготовка и проектирование

Первый этап сборки самодельного печного оборудования — создание проекта. На чертеже нужно указать:

  • трубу дымохода;
  • шибер;
  • колосниковую решетку;
  • топочную камеру;
  • дверцы топки, зольника;
  • поддувало;
  • каменку для камней.

При желании на чертеже можно указать крепления, на которые будет навешиваться бак с водой

Важно указать точные размеры, чтобы подобрать место для печи в бане

Инструменты и материалы

С чертежом проще посчитать точное количество расходных материалов. Дополнительно понадобятся:

  • рабочий стол с тисками;
  • сварочный аппарат, электроды;
  • болгарка, диски по металлу;
  • наждачная бумага;
  • газовый баллон;
  • дрель со сверлами;
  • лист металла толщиной не менее 4 мм;
  • трубы для изготовления дымохода;
  • арматура разного сечения;
  • доски, цемент, песок, щебень мелкой фракции.

Также нужны шамотные кирпичи для изготовления основания, асбестовые, металлические листы для защиты окружающих поверхностей от нагревания.

Возведение фундамента

После подготовки инструментов, расходных материалов, можно приступать к возведению фундамента. Этапы выполнения работ:

  1. Выкопать котлован глубиной 70 см.
  2. Засыпать слой щебня толщиной 30 см, утрамбовать его.
  3. Замешать цементный раствор — 1 часть цемента, 4 части песка. Залить в яму.
  4. Дождаться застывания цемента.
  5. Сколотить опалубку из досок, реек, брусков. Опустить ее в котлован.
  6. Из арматуры связать усиливающий каркас, поместить его внутрь опалубки.
  7. Замешать цементный раствор, залить его в котлован.

Подождать 14 дней до полного застывания основания. Поверх постелить 2 слоя рубероида. Когда фундамент застынет, поверх него нужно выложить 1–2 слоя шамотного кирпича. Проверить их по уровню.

Этапы сборки

Когда основание будет готово, можно приступать к сборке печи. Этапы выполнения работ:

  1. Выпустить остатки газа из баллона. Подождать пока он полностью выйдет.
  2. Гаечным ключом выкрутить кран. Подключить к отверстию шланг с водой, заполнить баллон жидкостью. Вылить воду наружу.
  3. Вырезать отверстие для топки, зольника в области крана для подачи газа. Для этого дрелью проделываются отдельные отверстия, болгаркой прорезаются прямые.
  4. Наварить дверцу на готовое отверстие.
  5. Вырезать нижнюю часть баллона в форме прямоугольника. Наварить на готовое отверстие пруты арматуры, которые будут выполнять роль колосниковой решетки.
  6. Сварить из металлических листов прямоугольник без верхней крышки, наварить его под колосниковую решетку. Он будет выполнять роль зольного ящика.
  7. На зольном ящике прорезать прямоугольное отверстие под дверцу и навесить ее.
  8. Приварить к цилиндрическому корпусу опоры из толстой арматуры.
  9. В конце баллона проделать отверстие для закрепления трубы дымохода.

Останется поверх цилиндра закрепить каменку. Ее можно сделать из обрезков металлических листов или отдельных прутьев арматуры, связанных вместе. Отдельно можно собрать навесной бак для воды с краном слива.

Примерка, подгонка, дополнительная работа

Получившиеся бортики были проварены по длине, на их торцы установлены заглушки из металла, оставшегося от второго баллона. На нижний баллон я приварил ножки из уголка, чтобы наша печка не лежала на полу. При этом, высокими их делать не стоит – не более 20 см. Установив подготовленную верхнюю часть, сделанную из второго резервуара, я подогнал отверстие к получившейся шахте. Убедившись в том, что всё совпадает, верхний баллон я снял. На данном этапе стоило ещё немного поработать с нижним.

Кстати, что касается сварки. Многие не придают должного значения качеству швов, считая, что если буржуйка делается для гаража, то всё равно никто их разглядывать не будет. На самом деле, необходимость хорошего провара заключается в том, что от него будет зависеть качество тяги и долговечность готовой печи. Поэтому, если у Вас нет должного опыта в сварочных работах, лучше попросить помощи у специалиста.

Примерка верхнего и нижнего отсека буржуйки прошла прекрасно

Подготовительные работы

Прежде чем приступать к постройке печи, необходимо тщательно спланировать все этапы работы. В частности, требуется подготовить газовый баллон и выбрать место для установки отопительного прибора. Что же касается технологии, то с помощью представленной ниже пошаговой инструкции можно будет избежать ошибок и провести монтаж в кратчайший срок.

Как освободить баллон от остатков газа

Приступать к резке пропанового или метанового баллона без подготовки нельзя, поскольку даже небольшое количество газа, конденсата или его паров в сочетании с кислородом воздуха является взрывоопасной смесью. Для того чтобы произошёл взрыв, достаточно малейшей искры. Сделать ёмкость полностью безопасной можно по представленной ниже методике.

  1. Отвернув вентиль, выпустите газ из сосуда.
  2. При помощи разводного или газового ключа демонтируйте кран.
  3. Переверните баллон и слейте остатки газолина.
  4. Поставив ёмкость вертикально, через верхний проём заполните её водой. При этом все горючие компоненты будут вытеснены жидкостью.
  5. После просушки баллона на открытом воздухе можно приступать к любым слесарным работам, включая сварку и обжиг старой краски паяльной лампой.

Какое место подойдёт для установки печи

Несмотря на то что мы рассматриваем мобильную конструкцию, большую часть времени она будет использоваться для отопления гаража, сарая или мастерской. Чтобы эксплуатация отопительного прибора не привела к неприятным последствиям, при выборе места руководствуются действующими положениями СНиПа, нормами санитарной и противопожарной безопасности.

  1. Пол под печью обустраивают с использованием негорючих материалов — шамотного кирпича, цементно-песчаной стяжки, асбестоволоконной плиты или металлического листа.
  2. Запрещается монтаж отопительных приборов вблизи мест хранения горюче-смазочных и других легковоспламеняющихся материалов и веществ.
  3. При установке печи обязательно учитывают конфигурацию дымохода. Места его прохождения сквозь кровлю должны защищаться теплоизоляционными негорючими материалами.
  4. Запрещается монтаж печей этого типа под полками, в местах близкого расположения навесного оборудования и т. д.
  5. Необходимо продумать, каким образом будет осуществляться приток воздуха в помещение. Не следует забывать, что печи с открытым пламенем потребляют немало кислорода.
  6. При близком расположении корпуса отопительного прибора к горючим поверхностям стен помещения, последние защищают теплоизоляционными щитами.

При выборе места установки печи обязательно учитывают конфигурацию дымохода. Поскольку большая часть тепла в печах прямого горения выбрасывается в трубу, её стараются разместить внутри помещения, оборудуя длинным горизонтальным или наклонным участком

Важно только не перемудрить с его длиной и количеством поворотов, поскольку от этого зависит сила тяги, а значит, и тепловая мощь отопительного прибора

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

  • отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
  • буржуйки для обогрева складских, подсобных и других нежилых помещений;
  • приборы для приготовления пищи;
  • малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

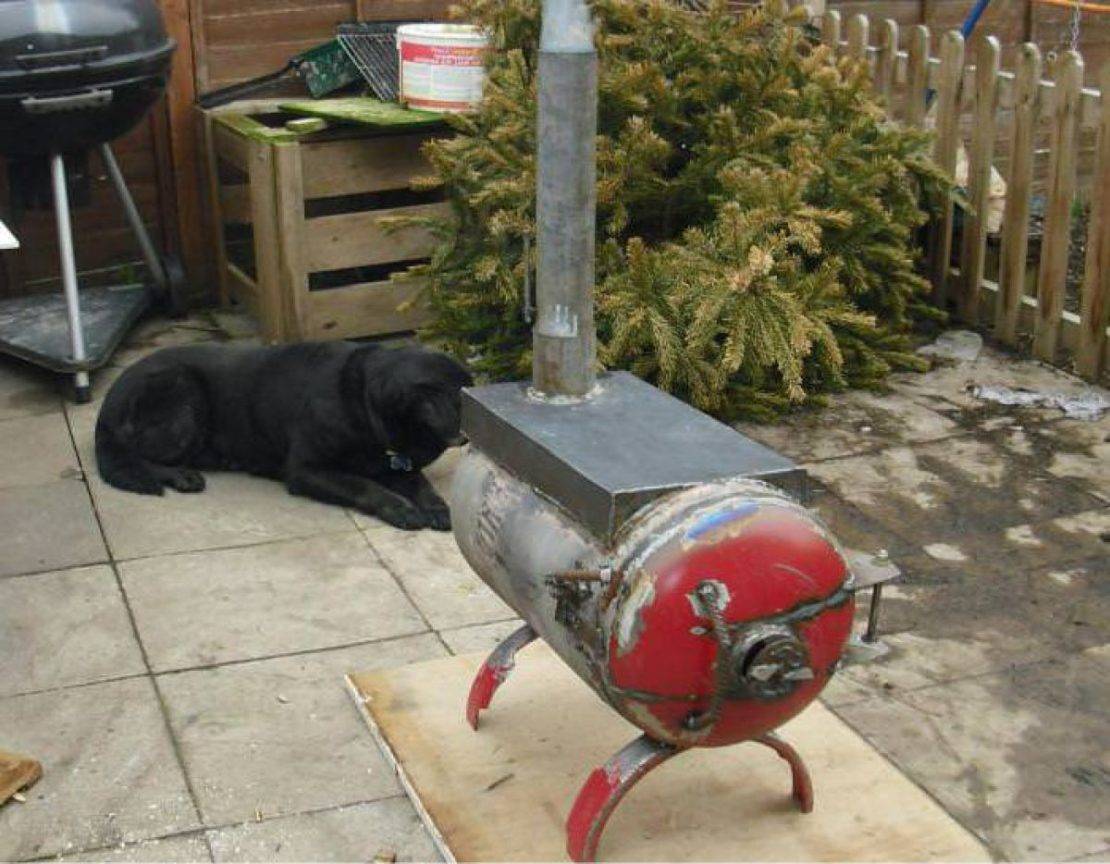

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.


Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.


Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

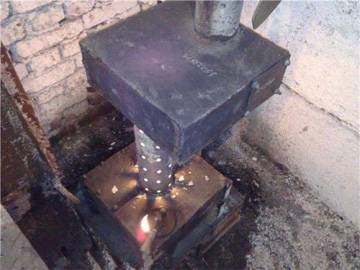

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.


Агрегат с пламенной чашей можно использовать в жилых помещениях

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

  • дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
  • независимое от естественной тяги перетекание газов по каналам отопительного прибора.


Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.


Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

Правила безопасности установки

Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.

При установке конструкции очень важно соблюдать правила безопасности:

  1. Печь должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
  2. Стенки печки не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
  3. Быстро воспламеняющиеся материалы не стоит класть рядом с топкой, могут загореться.
  4. Позаботьтесь о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
  5. Используйте в производстве только качественный, огнеупорный материал.

Небольшой дачный домик, гараж или мастерскую можно отопить с помощью небольшой компактной металлической печи, называемой буржуйкой. Ее можно сделать как из старой стальной трубы, газового баллона, бочки и даже старой фляги, так и сварить из листов металла. Самое главное, чтобы металл для изготовления такой печи был не слишком тонким.

Буржуйка из газового баллона, старой фляги, бочки и печь, работающая на отработанном топливе

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

  1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

    Верхнюю часть баллона удобно использовать в качестве крышки печи

  2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
  3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
  4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
  5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
  6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

    Вместо швеллеров на поршне можно использовать уголки

  7. Приварить рукоятки и подставки.
  8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

  1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
  2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
  3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
  4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
  5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
  6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
  7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

  1. Первый и второй ряд необходимо выложить сплошными слоями.
  2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
  3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
  4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
  5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
  6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
  7. На двенадцатом ряду формируется место для варочной панели.
  8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Достоинства и недостатки буржуйки

Распространенное использование буржуйки получили за ряд основных достоинств. Среди них имеются положительные стороны и отрицательные, каждый выбирает тип по себе и способен изготовить печь самостоятельно. Основные положительные стороны:

  • Универсальная конструкция позволяет использовать любые варианты для розжига печь. Тип топлива фактически не имеет значения, им может быть любое горючее твердое сырье. При некоторых модификациях используется для обогрева отработанное машинное масло.
  • Простая конструкция, облегченная структура монтажа. Изготовление своими руками не требует финансовых затрат, достаточно знаний в областях сварки и слесарных работ.
  • Большое количество разновидностей позволяет изготовить, установить в соответствие с площадью обогрева, помещения и других потребностей от устройства.
  • Не требуется строить фундамент или крупные конструкции.

Практически любое оборудование, особенно которое возможно изготовить своими руками, имеет несколько недостатков

Буржуйка не исключение, перед выбором данного отопителя стоит обратить внимание на не обратимые факты:

Большое внимание уделяется пожарной безопасности. Герметичный дымоход должен выводить отработанное топливо на улицу, дверцы надежно закреплены во избежание выпадения угольков или других горючих элементов

Возможно получить ожоги при соприкосновении с буржуйкой при процессе горения. Продолжительное время работы буржуйки, сделанной своими руками не даст покоя при заготовке дров

Повышенный расход топлива позволяет использовать печь только на необходимое время.

Некоторые разновидности нельзя использовать в помещении, существуют типы только для отопления или подогрева

Важно изготовить универсальное устройство, которое поможет в любую минуту

Изготовление колосников: собираем все отходы в гараже

Понятно, что если не установить в печь колосники, дрова будут проваливаться вниз и от зольника никакой практической пользы не будет. Для их изготовления были использованы различные куски арматуры, шпильки, болты – исходное назначение металлопроката значения не имеет. Главное – это собрать некое подобие решётки, которая не будет проваливаться в отверстие нижнего отсека. Её основная задача – удерживать дрова в резервуаре. При этом, если колосники прогорят, их легко можно заменить, снова собрав и сварив обрезки прутов арматуры. К тому же, в этой работе, в отличие от соединительных швов самой буржуйки, никакого опыта в сварном деле не требуется. Наоборот, это неплохой вариант тренировки сваривания металла для новичка.

Для изготовления колосников никакого опыта в сварном деле не требуетсяИменно сюда устанавливаются колосники

После того, как всё готово, можно установить буржуйку на место, где она будет впоследствии стоять, предварительно сварив верхний и нижний отсек между собой.

Продолжаем работу с нижним отсеком

С противоположной стороны нижнего баллона вырезаем ещё одно аналогичное отверстие по всей длине. Это необходимо для того, чтобы можно было изготовить зольник. Его не обязательно копировать по ширине. Будет больше – не беда. Главное, чтобы оно было выполнено на всю длину.

Снизу выполненного отверстия был приварен металлический короб, на который и ушли оставшиеся обрезки от газовых баллонов. Но стоит отметить, что на изготовление дна зольника материала не хватило. Благо, у меня осталась буржуйка, о которой я упоминал вначале. А так как она оказалась при наших температурах бесполезной, было решено пустить её на запчасти. Запорный механизм для зольника можно сделать совершенно различными способами – как кому удобно.

Вот такой зольник с запорным механизмом у меня получился

Как сделать отопление гаража своими руками дешево и быстро: выбор правильного места

Место для установки оборудования подбирается с учетом пожарной безопасности. Отопительные приборы, работающие от газа, могут использоваться в помещениях с отличной вентиляцией

Кроме того, важно продумать дымоходное устройство. Выбранный аппарат следует прикрепить к капитальной стене

Важно правильно посчитать производительность вытяжки. К отопительному оборудованию важно обеспечить свободный доступ.

Печи-камины – это не только качественный обогрев, но и эстетический внешний вид

Использование экономного способа обогрева позволит полноценно использовать гараж в любое время года.

Инструкции

В определенный момент строительства возникает вопрос, как правильно сконструировать буржуйку самостоятельно. Бочка на 200 л как раз становится одним из самых подходящих каркасов. Печь может отличать по формам и размерам, бывает круглой, квадратной, располагается горизонтально или вертикально. Всё зависит от фантазии и от помещения.

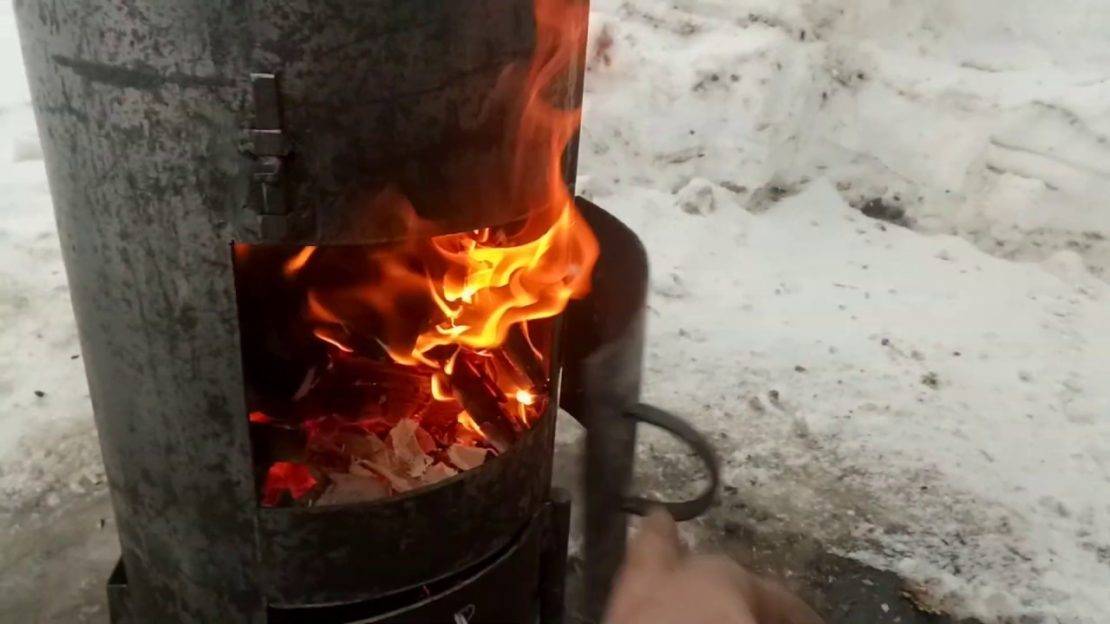

Вертикальная модель

Вертикальные печки изготавливаются в такой последовательности:

  1. Подготовка проёма сбоку бочки с целью обеспечения возможности загружать топливо.
  2. Дверцу можно приобрести заранее или же попытаться приспособить вместо нее вырезанную часть от стенки емкости – приварив к ней ручку, петли для удобства открывания и закрывания топки.
  3. Чуть ниже дверцы вырезать дополнительное отверстие для установки поддувальной дверцы. Для создания поддувала применяется толстостенная труба, которая могла бы двигаться по рейкам из металла, но полностью не вытаскиваться.
  4. В 20 см выше дна бочки монтируются колосники – это металлическая пластина с дырками, ее можно заменить на ячеистую деталь из арматуры. Фиксация производится посредством стального уголка.
  5. Внизу бочки привариваются металлические ножки или же конструкция просто устанавливается на кирпичи.
  6. Роль панели для варки выполняет стальная проволока, ее приваривают к верхней крышке печи.
  7. Чтобы защитить стенки от прогорания внутри топку можно отделать огнеупорным кирпичом, придавая ему форму полукруга болгаркой. Кладка делается со специальным печным раствором, в который входить часть жирной глины и две части песка. Такая смесь разводится минимально возможным объемом воды, должна получиться очень густой.
  8. Затем формируется дымоход. Отверстие под трубу не менее 15 см в диаметре, обычно проделывается сбоку или сверху бочки. Высота трубы – больше 4 м. для уменьшения нагрузки на корпус следует дополнительно закрепить дымоход и у стены.
  9. На дымоходе можно сделать поворотную или двигающуюся задвижку. Она поможет быстро отрегулировать отведение прогретого дыма, полностью перекрывая дымоход, когда печка не работает.

Вертикальная печь

Горизонтальная модель

Из бочки с объемом 200 мл также можно сделать устройство для обогрева помещения, которое бы имело горизонтальное расположение

Сначала важно подготовить конструкцию для опоры каркаса. Высота просчитывается с обязательным учетом особенностей эксплуатации

При выборе данного показателя сначала следует обратить внимание на площадь помещения, где планируется монтировать самодельную буржуйку

В чертеже всегда учитываются особенности размещения печи. Сборка горизонтального агрегата реализуется практически идентично вертикальному. Более подробно процесс включает такие шаги:

В дне подготовленной бочки требуется сформировать отверстие, которое и будет применяться с целью удаления золы

Важно понимать, что его размеры не должны быть чересчур большими. Теперь нужно соорудить зольник. Его габариты не должны оказаться больше трети высоты канистры

Его габариты не должны оказаться больше трети высоты канистры

Высота бочки на 200 л составляет 85 см – по этому параметру и проводится расчет. В качестве материала нужно подобрать обычный лист металла, который бы подошел по толщине. Его стыкуют с нижней частью отопительного прибора. Для этого применяется сварочное оборудование. Для обустройства зольника требуется предусмотреть еще одно смотровое окошко, через него должно проводиться очищение отсека. Затем реализуется установка дымоходной конструкции. Два самых популярных расположения трубы – это на задней стенке или сверху.

Горизонтальная печь

Буржуйка долгого горения, которую располагают горизонтально, может применяться не только для отопления гаражей, подвалов, различных построек, но также для приготовления, разогрева еды. С этой целью ее дополняют арочной панелью. Устройство получается мобильным, поэтому его даже берут с собой на природу.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

  1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
  2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
  3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
  4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Необходимые материалы и инструменты

Естественно, что для изготовления такой буржуйки понадобится газовый (пропановый) баллон. А также понадобится металлическая труба для изготовления дымоходного патрубка, прут арматуры для колосника, уголок или швеллер для изготовления ножек, металлические петли для дверец топки и зольника, а также листовой металл толщиной не менее 3 мм для изготовления зольника, вынесенного за корпус баллона (вынос необязателен, но предпочтителен).

И также понадобятся расходные материалы: отрезные и заточные (достаточно одного заточного) круги для болгарки, электроды 3 мм (одна упаковка). Если предусмотрена покраска изделия жаростойкой краской, то понадобится щётка по металлу для подготовки поверхностей печи.

Необходимый инструмент:

  • слесарный инструмент (рожковый ключ для отвинчивания вентеля баллона, молоток, зубило, напильник, струбцина и другое);
  • болгарка для разрезания отверстий в баллоне и других работ;
  • сварочный аппарат;
  • мерительный инструмент (линейка, рулетка, угольник, уровень);

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

  1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
  2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
  3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
  4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Трехходовая буржуйка своими руками

Трехходовая буржуйка

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

  • Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
  • Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
  • Чтобы увеличить греющую поверхность используют дополнительные ребра..
  • Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

Материалы и инструменты

Нам понадобятся следующие инструменты:

  • переносной сварочный аппарат
  • «болгарка»
  • дрель
  • сверла
  • прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

  • электроды
  • отрезные круги
  • 2 газовых баллона на 50 литров
  • лист толщиной 2 мм
  • уголок на изготовление «ножек»
  • арматура диаметром 20 мм
  • прочие

Пошаговая инструкция

Схема трехходовой буржуйки

  • Делаем заготовки из метала по чертежу выше.
  • Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
  • Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
  • Изготовьте колосниковую решетку.
  • Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
  • Изготовляем дверцы. Уплотняем все места примыкания.
  • Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
  • Приварите один баллон к другому, приварите дымоход.
  • Приварите дополнительные ребра для увеличения площади нагрева.

Возможные сложности при постройке

Вентиль газового баллона прикручен очень сильно. Убрать его нелегко. Для откручивания потребуется хороший разводной ключ и немало физических усилий. Чтобы процесс пошёл быстрее, баллон рекомендуется зафиксировать.

Внимание! Нельзя приступать к резке баллона, не заполнив его предварительно водой, так как остатки пропана могут привести к взрыву. Резка металла, раскрой листовой стали болгаркой — трудоёмкий процесс

Работу ускорит плазморез, который можно арендовать в специализированных фирмах

Резка металла, раскрой листовой стали болгаркой — трудоёмкий процесс. Работу ускорит плазморез, который можно арендовать в специализированных фирмах.

Готовая печь-буржуйка, поставленная на основание, может шататься. Это происходит, если ножки отопителя получились разной длины. Подравняйте их с помощью болгарки.

Буржуйка своими руками и инструкция

Чтобы выложить печку, не нужна сварка или навыки каменщика.

Пригодятся:

  • высокое пластиковое ведро;
  • несколько канализационных ПВХ труб;
  • бетонная смесь класса с16-20;
  • несколько прутков арматуры;
  • мастерок и тара для замешивания бетонной смеси.

Алгоритм работ такой:

  1. В нижней трети ведра вырезать окошко под опалубку топочной камеры. Саму опалубку сделать из ПВХ труб для канализации – у них большое сечение.
  2. В одной из труб опалубки прорезать отверстие и вставить вертикально трубу меньшего сечения – это будет дымоход.
  3. Как только опалубка готова, налить в ведро бетонную смесь так, чтобы не сдвинуть трубы опалубки. Смесь приготовить по инструкции или брать готовый состав.
  4. После заполнения ведра бетоном, наверху воткнуть в массу несколько прутков арматуры – они будут служить основой для сковородки, кастрюли. Прутки лучше согнуть буквой Г, опустив малую часть в бетон, большую оставив снаружи.
  5. После высыхания смеси опалубку разобрать – ведро и ПВХ трубы разрезать и выкинуть.

Буржуйка готова, в топку можно закладывать топливо, поджигать и варить, греться. Бетонная смесь отличается повышенной прочностью на нагрев, печка прослужит долго.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
