Как соорудить буржуйку на отработанном масле: инструкции в фотографиях и чертежах

Устройство теплообменника

Воздушный теплообменник представляет собой 100 мм трубу, врезанную в корпус печи горизонтально. Для максимальной концентрации горячего выхлопа, который идет из горелки, на верх трубы приварен отражающий экран из 4мм стали (1).

Воздух по теплообменнику прогоняется принудительно и под большой скоростью канальным вентилятором (2). Для того чтобы увеличить эффективность прогрева воздушного потока в трубу теплообменника вставлен завихритель (3). Он состоит из двух, сваренных между собой угольников, длинной 300 мм, с шириной полки 50 мм. таким образом, завихритель идеально входит в 100 трубу и не требует дополнительного крепления (4).

(1)

(2)

(3)

(4) Советуем Вентиляция частного дома: виды, конструкции, схемы

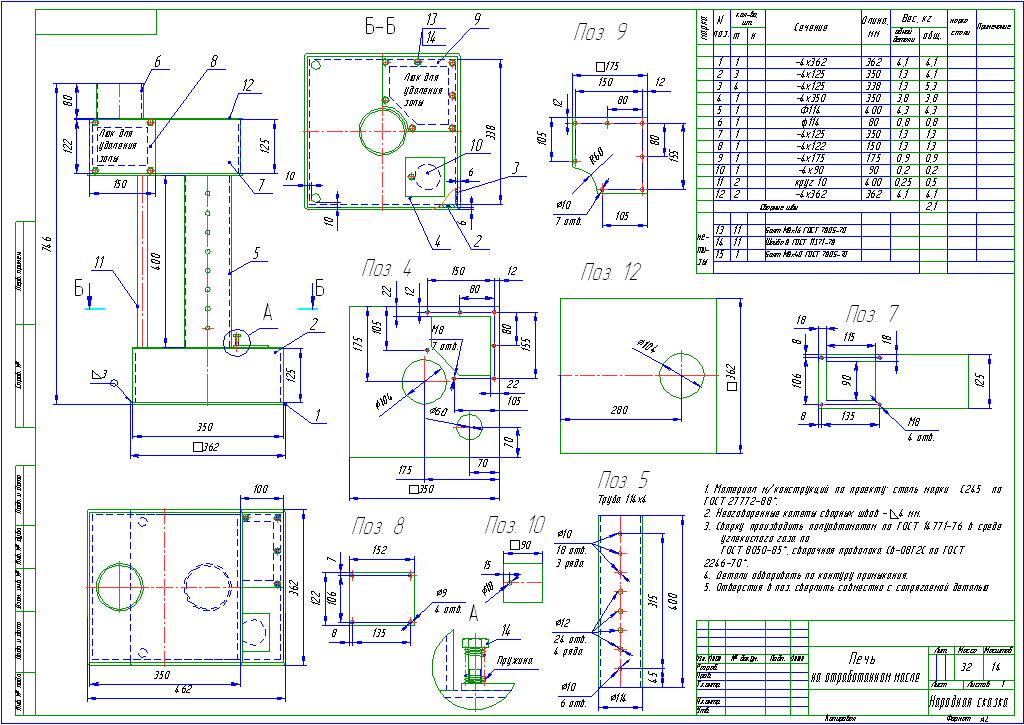

Видео и чертежи печи на отработанном масле с водяным контуром

Как правильно эксплуатировать печи на отработке, как их надо обслуживать

Следует придерживаться следующих правил эксплуатации.

1. Печь на отработанном масле своими руками – прибор кустарный. Поэтому никогда не заполняйте резервуар более чем на 70 процентов.
2. Для розжига используется бумага или ветошь. Не используйте жидкости для розжига.
3. Устанавливайте режим горения заслонкой.
4. Печь на масле можно заправлять только отработкой. Дизель или бензин может привести к взрыву.
5. Как сделать печь на отработанном масле безопасной? Не устанавливайте ее на подставку. Только пол, подальше от химии.
6. Не оставляйте без присмотра печь для гаража на отработке сделанную своими руками.
7. Должна работать полноценная вентиляция, способная вывести возможные газы из дымохода.
8. Масло должно быть без антифриза и водных примесей.
9. Печи своими руками работают именно на отработке. Нельзя заливать свежее горючее.

Печь на отработке своими руками – простой прибор в эксплуатации. Обеспечит теплом помещение небольшого размера и позволит приготовить еду. Но не забывайте про технику безопасности и, что вся ответственность лежит на вас.

В целях безопасности – отдавайте предпочтения закрытым разновидностям. Они не склонны к выделению токсинов в атмосферу. Подходят, если невозможно провести вентиляцию. Установите два огнетушителя. Один возле печки, чтобы быстро устранить воспламенение. Второй нужно поставить возле входа. Для уверенности, нужно установить их в противоположных сторонах с легким доступом. Это поможет выйти из помещения, если вы отрезаны огнем. Углекислотные огнетушители имеют лучшую распыляемость и зону покрытия. Нельзя использовать пенные, водяные и порошковые. Они не эффективны и могут привести к большим проблемам, как отравление.

Работа на других видах топлива

Не нужно заморачиваться над точным соблюдением миллиметража – многие умельцы собирают буржуйки на отработке на глаз, получая превосходные результаты.

В наших обзорах мы уже не раз публиковали схемы обычных дровяных буржуек, в том числе пиролизного типа. Они изготавливаются из листового железа или старых газовых баллонов. Будучи снабжёнными большими топками, они позволяют сжигать практически любые виды твёрдого топлива. Если постараться, можно изготовить универсальный отопительный аппарат – это печь на дровах и отработке.

Для этого потребуется горелка на отработке, представленная на рисунке ниже. Здесь мы видим всё ту же первичную камеру сгорания с подключённой к ней перфорированной вертикальной трубкой. Только окончательное дожигание будет происходить не во вторичной камере, а в камере дровяной буржуйки. Ваша задача – организовать на ней съёмную дверцу, чтобы можно было включить вместо неё представленную горелку.

Переделать буржуйку под отработку не представляет особого труда – просто воспользуйтесь опубликованными в нашем обзоре схемами и советами.

Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи

Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:

Чертеж горелки на отработанном масле по Бабингтону.

• резервуар с отработанным маслом;
• поддон для отработки;
• трубка для подведения топлива;
• небольшой топливный насос для подачи порций масла;
• полусфера для распыления с небольшим отверстием;
• камера для подогрева с нагревательным элементом (может отсутствовать).

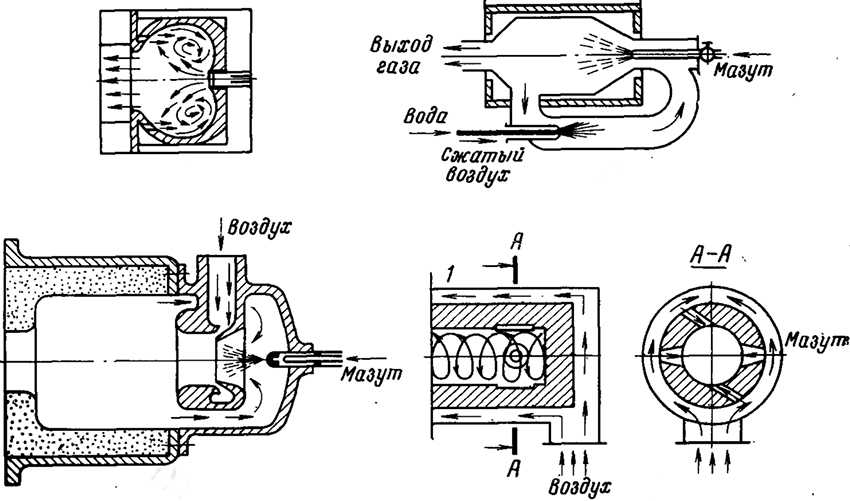

На заметку! Форсунка на отработке для организации процесса ровного горения не является обязательным элементом. Ее с успехом заменит сопло – небольшое отверстие для подачи воздушной струи и топлива. Чтобы оно не засорялось, за его исправностью надо следить.

Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.

Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.

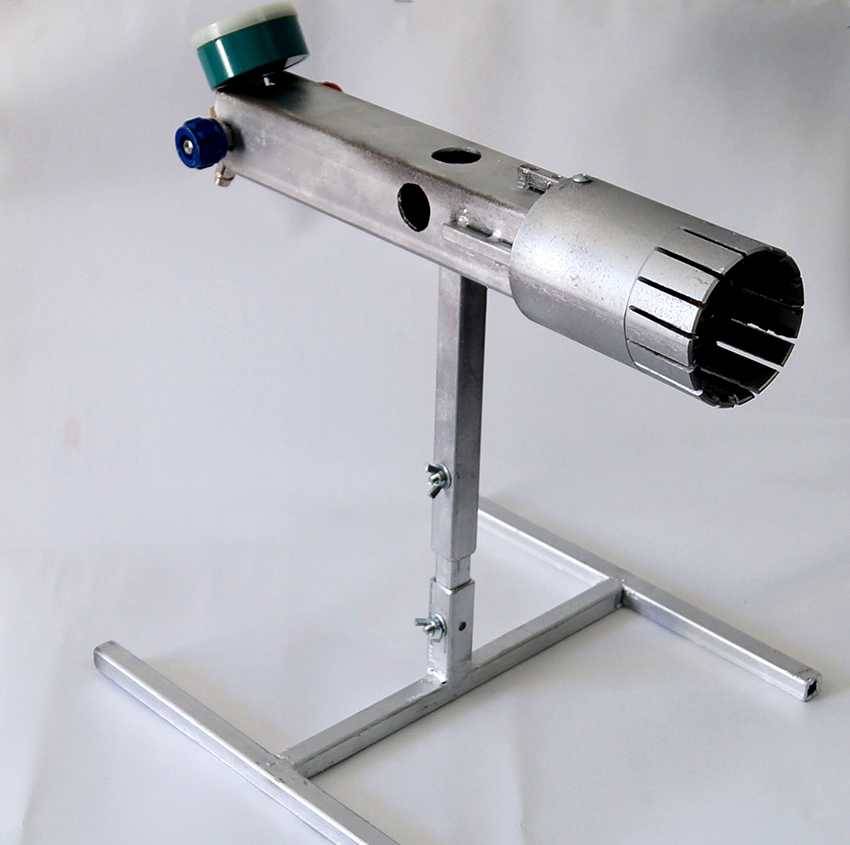

Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств.На заметку! Если взять за основу какой-то один вариант, например, горелку Гном, используя готовые чертежи и рекомендации мастеров, сложно ошибиться в размерах и функциональности деталей.

Как сделать буржуйку на отработке

Такой отопительный прибор не пригоден для использования в жилых помещениях: при горении масла распространяется специфический неприятный запах. Но в технических помещениях такую буржуйку использовать можно. Их используют, например, на авторемонтных предприятиях, где есть доступ к отработанному машинному маслу.

Устройство буржуйки на отработке

Отопительный прибор состоит из трех основных частей.

1. Топливный бак со съемной крышкой: это емкость, которая заполняется маслом на 2/3 своего объема. Бак также служит первичной камерой сгорания. Его диаметр – около 350 мм. В верхней части – отверстие диаметром 60 мм для заправки маслом, через которое также в камеру сгорания поступает воздух. Регулируют количество воздуха с помощью металлической заслонки, прикрепленной винтом к крышке бака.
2. Верхняя камера сгорания: в ней происходит процесс горения масла, смешанного с воздухом, в результате чего выделяется тепло. В верхней части располагается отверстие – выход в дымоход. Размеры камеры сгорания такие же, что у топливного бака.
3. Труба, соединяющая камеры сгорания в одну систему. Диаметр трубы – 100 мм, длина – 400 мм. Равномерно в стенке трубы насверлены отверстия диаметром 10 мм: это необходимо для обеспечения доступа воздуха во вторую камеру.

О принципе работы печки на отработанном масле

В топливный бак через заправочное отверстие заливается отработанное масло (на 2/3 объема) и поджигается. Расход топлива прямо пропорционален объему бака. При горении выделяется тепловая энергия, которой будет достаточно для обогрева при обоих работающих камерах.

Смешиваясь с воздухом, несгоревшие летучие соединения догорают в верхней камере, повышая температуру печки до 800 градусов. Кроме камер, источником тепла служит также трубка, стенки которой разогреваются докрасна и дымоход, сооруженный в форме лабиринта.

Как сделать буржуйку в гараж: технология изготовления

1. Приобретаем листовую сталь толщиной 4 мм и трубу со стенками такой же толщины.
2. Вырезаем детали (размеры указаны на чертеже).
3. Края обрабатываем наждачным кругом.
4. В трубе сверлим отверстия Ø10 мм.
5. В крышке верхнего бака со смещением влево вырезаем отверстие для дымохода. В нижней части со смещением вправо – отверстие для соединительной трубы.
6. В первой (нижней) камере отверстие для трубы вырезается посредине. Рядом с ней – еще одно отверстие со сдвижной крышкой – для заправки буржуйки маслом.
7. Для большей прочности соединения и устойчивости системы между двумя камерами приваривается кронштейн.
8. Днище нижней камеры оснащается ножками.
9. После сварки все швы зачищаются, корпус покрывают жаростойкой краской и готовую печку подсоединяют к дымоходу.

Последовательность сборки

Буржуйка на отработанном масле порадует быстрой сборкой. Её можно сварить из остатков старого газового баллона или любой другой металлической ёмкости подходящего диаметра. Также возможна сборка из листового железа с предварительным раскроем, приданием ему нужной формы и сварки. Первая задача – соорудить первичную камеру сгорания. Её диаметр составляет 344 мм, высота – 115 мм. К нижней части приваривается герметичное днище.

Хорошо собранная буржуйка обеспечит хорошую теплоотдачу при достаточно скромном потреблении масла.

Сама печка устанавливается на металлические ножки любой конструкции. В нашем случае они изготавливаются из металлического уголка и имеют высоту 100 мм. Всего ножек четыре – буржуйка на масле (отработке) должна стоять на рабочей поверхности максимально устойчиво, так как внутри неё полыхает жидкое горючее.

Далее нам необходимо сделать крышку, плотно надевающуюся на основную часть первичного бака нашей буржуйки. Она не плоская – это кусок трубы диаметром 352 мм с приваренным к ней круглым листом аналогичного диаметра. В верхней части вырезаются два отверстия – одно диаметром 100 мм, служащее для приварки трубки с отверстиями, а второе диаметром 60 мм, служащее для заправки агрегата отработкой и регулировки подачи воздуха.

Крышку для заправки буржуйки отработкой и регулировки подачи воздуха изготавливаем из металла и садим на заклёпку.

Следующая часть – вертикальная трубка высотой 360 мм и диаметром 100 мм. В ней необходимо просверлить 48 отверстий – 6 рядов по 8 отверстий в каждом, в своеобразном шахматном порядке. Первый ряд отстоит от нижней части трубы на 20 мм, последний – в 55 мм от верха. Диаметр отверстий для подачи в буржуйку вторичного воздуха составляет 9 мм. Здесь будет сгорать отработка, поэтому воздуха нужно много.

Следующий этап изготовления буржуйки на отработке – создание вторичной камеры. Её диаметр составляет 352 мм, для её постройки понадобятся две крышки, верхняя и нижняя. Делаем в обеих крышках отверстия диаметром 100 мм, но не в центре, а в 110 мм от центра (ближе к боковине). К верхней привариваем изнутри стальную перегородку длиной 330 мм и высотой 70 мм. Свариваем буржуйку для сжигания отработки в единое целое, следя за тем, чтобы отверстия в крышках находились не друг над другом, а на противоположных сторонах. К верхней крышке привариваем патрубок дымохода высотой 130 мм и диаметром 100 мм.

Окончательная сборка

У нас в руках три части нашей буржуйки:

• Первичная ёмкость со съёмной крышкой и отверстием для заливки отработки.
• Трубка с отверстиями для забора вторичного воздуха.
• Вторичная камера сгорания с патрубком под дымоход.

На окончательном этапе сборки свариваем между собой крышку первичной камеры сгорания (крышка должна оставаться съёмной), трубу с отверстиями и вторичную камеру. Теперь всё готово для проведения испытаний.

Сборка печи буржуйки (пошаговая инструкция)

Классический корпус буржуйки имеет вид прямоугольника. Такая форма наиболее оптимальна, и удобна для самостоятельной сборки.

Пять частей являются основными (дно, крыша, задняя и две боковых стенки). В переднюю стенку будет врезаться дверь топки и, если предусмотрена данная деталь, дверца зольника.

Подробная инструкция по сборке печи:

1. В первую очередь, работают с дном и боковыми стенками.
2. Для этого поочередно приваривают стенки к основанию. Стенки должны располагаться в строго вертикальной плоскости, что регулярно проверяется с помощью уровня.
3. Чтобы не нарушать качество сборки, следует предварительно сделать 2-3 сварочные точки. Лишь после проверки ровности расположения стенок можно окончательно фиксировать детали.
4. Следующим этапом приваривается задняя стенка корпуса.
5. Пространство внутреннего короба делят на три отсека, каждый из которых будет выполнять определенную функцию.
6. Топку печи и отсек для зольника делят с помощью колосниковой решетки. Для изготовления подобной решетки используется обыкновенная решетка, по боковым контурам которой привариваются металлические уголки. Уголки должны располагаться на высоте 15 см. Чтобы решетка прочно фиксировалась внутри короба, на концах дополнительно приваривают полоски из стали, ширина которых достигает 3 см.
7. Наиболее оптимальным расстоянием между смежными пластинами решетки должно составлять 4-5 см.
8. Готовую решетку просто устанавливают в металлический корпус. Не следует окончательно приваривать стальные полоски к внутренним углам короба, поскольку решетку иногда необходимо снимать для чистки.
9. Следующим этапом по верхнему контуру короба приваривают два прута, на которых устанавливается отражатель. Данную деталь можно сделать съемной, что обусловлено особенностями использования печи.
10. Перед отражателем делают отверстие, предназначенное для отвода дыма из топки. К краям отверстия приваривают трубу с толстыми стенками.

В последнюю очередь монтируется крышка и передняя стенка. На передней панели корпуса предварительно вырезают отверстия под крышки топки и зольника, а затем приваривают поворотную фурнитуру и сами дверцы. Размер дверец не имеет особого значения, главное, чтобы разъём был удобен для закладки дров и других видов топлива.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры

Эксплуатация и принцип работы

Буржуйка на отработке своими руками – это самый доступный, простой в сборке и недорогой в эксплуатации вариант, который практически ничем не отличается от классической и многим известной вариации. Печка, масло для которой будет только отработанное, тем самым позволит вам сэкономить немалые денежные средства, а для того чтобы такой отопительный агрегат начал свою работу, масло необходимо залить в специальный отсек имеющий форму трубы. Тут оно будет прогорать, и преобразовываться в газ, который будет проходить дальше в камеру сгорания, и смешиваться с воздушными массами.

Камера сгорания образующегося в процессе горения газа, находится в верхней части трубы, которой обязательно оборудуется такой отопительный прибор, а от того, какими габаритами обладает камера сгорания вашей буржуйки, напрямую зависит скорость и качество обогрева. Если камера очень большая, вам потребуется в разы больше топлива, однако интенсивность и скорость отапливания в данном случае, будет на самом высоком уровне.

Буржуйка, гараж с которой будет обогреваться интенсивно, быстро и равномерно, позволяет изначально маслу прогорать при достаточно низких температурах, которые существенно повышаются в момент повторного прогорания, уже будучи газами и смешиваясь с воздухом. Максимальная температура отработанных газов во второй камере может достигать порядка 750-85- градусов, за счёт чего и осуществляется отапливание гаража, также дополнительная тепловая энергия исходит от смонтированного дымохода, поверхность которого также хорошо прогревается и отдаёт тепло.

Печь на отработанном масле, состоит из трёх основных конструктивных составляющих, подробней с которыми вы сможете ознакомиться далее:

• Самый нижний отсек конструкции буржуйки работающей на отработанном масле состоит из резервуара круглой формы, в который и заливается масло, оптимальными габаритами данного элемента станет диаметр в 3,5-4,5 сантиметра. Таких габаритов хватает для того, чтобы налитое масло интенсивно прогорало и равномерно отдавало тепло для обогрева гаража;
• Второй конструктивный элемент печи буржуйки на отработанном масле – это бак, в котором осуществляется повторное прогорание, но уже не масла, а образующихся газов смешанных с кислородом. Габариты этого элемента подбираются индивидуально и могут быть равными первому отсеку, в верхней части второго резервуара необходимо оставить прорезь, отверстие которое будет переходить в дымоход;
• Третий конструктивный элемент печи буржуйки на отработке – это труба, которая соединяется со второй камерой и имеет диаметр всего в 1,5-2 сантиметра, а для того чтобы отработанные газы насыщались кислородом, необходимо просверлить в такой трубе множество небольших отверстий.

Буржуйка, чертеж которой продуман самостоятельно или найден на специализированном ресурсе прослужит вам долгие годы и не выйдет из строя, если ещё на начальном этапе вы ознакомитесь с основными требованиями и правилами к эксплуатации такого отопительного агрегата. Отработанное масло необходимо заливать в резервуар для него до отметки в ½-1/3, но не полностью, так как в процессе нагрева оно будет бурлить и прыскаться, что может привести к его попаданию на легковоспламеняющиеся поверхности и возгоранию. Также после того как масло отработано, перед применением в буржуйке, необходимо дать ему хорошо отстояться минимум несколько часов.

Верх такой конструкции лучше изначально делать съемным, для того чтобы при необходимости можно было осуществлять простую чистку внутренней поверхности отопительного агрегата от оседающих на стенках продуктов горения и распада. Для того чтобы удалить продукты распада с узкого дымохода можно использовать специальный ёрш с длинной ручкой, а также делать постукивания, что позволит скопившейся саже отпадать.

Также, для того чтобы продлить срок службы печки буржуйки на отработанном масле, необходимо окрасить её после сборки специальной жаропрочной краской, которая в дальнейшем не позволит корпусу прогнивать, деформироваться, образовываться ржавчинам и коррозиям.

Капельная буржуйка на отработке

Самостоятельно можно изготовить и экономичную модель капельной буржуйки. Для корпуса подойдет металлическая бочка небольшого объема или другая, имеющаяся в хозяйстве, емкость. В корпусе делают отверстие, через которое будет поступать масло. Далее, берут горелку вместимостью около 2 л, подсоединяют к ее шлангу медную трубку длиной 1 м, а затем складывают вдвое.

Такой агрегат, работающий на отработанных нефтепродуктах, может коптеть, поэтому комната, в которой он установлен должна иметь хорошую вентиляцию

В емкости проделывают отверстие по диаметру трубки. Самой трубке придают форму буквы «Г», а горелку подвешивают.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезалПримеряю дно. Все вырезано аккуратно и соединяется почти без зазоровДонце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелкаСверлю отверстияПодшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камерыУстановил горелку

Компактные модели печей на отработанном масле

Существуют более простые модели, которые можно собрать своими руками. Буржуйка на отработке из листового железа более компактна и полностью автономна.

Принцип действия несколько отличается от предыдущей модели. Масло заливается в емкость (2) и поджигается. Во время горения температура поднимается и только через 3-5 мин начинается процесс пиролиза. Основным недостатком такой буржуйки является необходимость постоянного присмотра за процессом горения. Необходимо постоянно доливать отработку, кроме того это весьма пожароопасный процесс. Несмотря на то, что нет необходимости в фильтрации масла, как у печей с капельными системами подачи топлива, к качеству отработки необходимо подходить со всей ответственностью. Если в горящую печь доливать отработку содержащую чужеродные фракции или воду, кипящее и горящее масло может выплеснуться из бункера и сильно обжечь.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
2. Капельная печь на отработанном масле с закрытым дожигателем;
3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

• для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
• вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
• высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
• неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

• перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
• топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
• для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

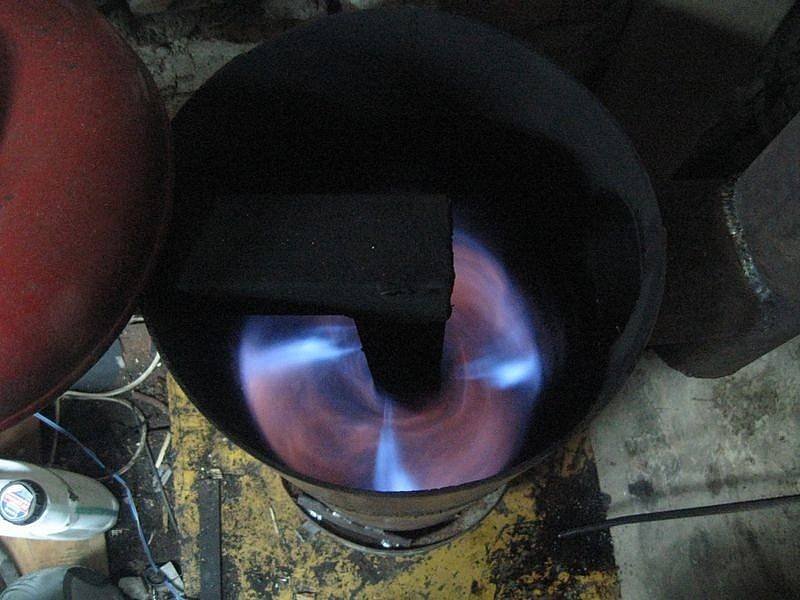

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
4. Топливоподача и мощность агрегата поддается регулировке.
5. Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
