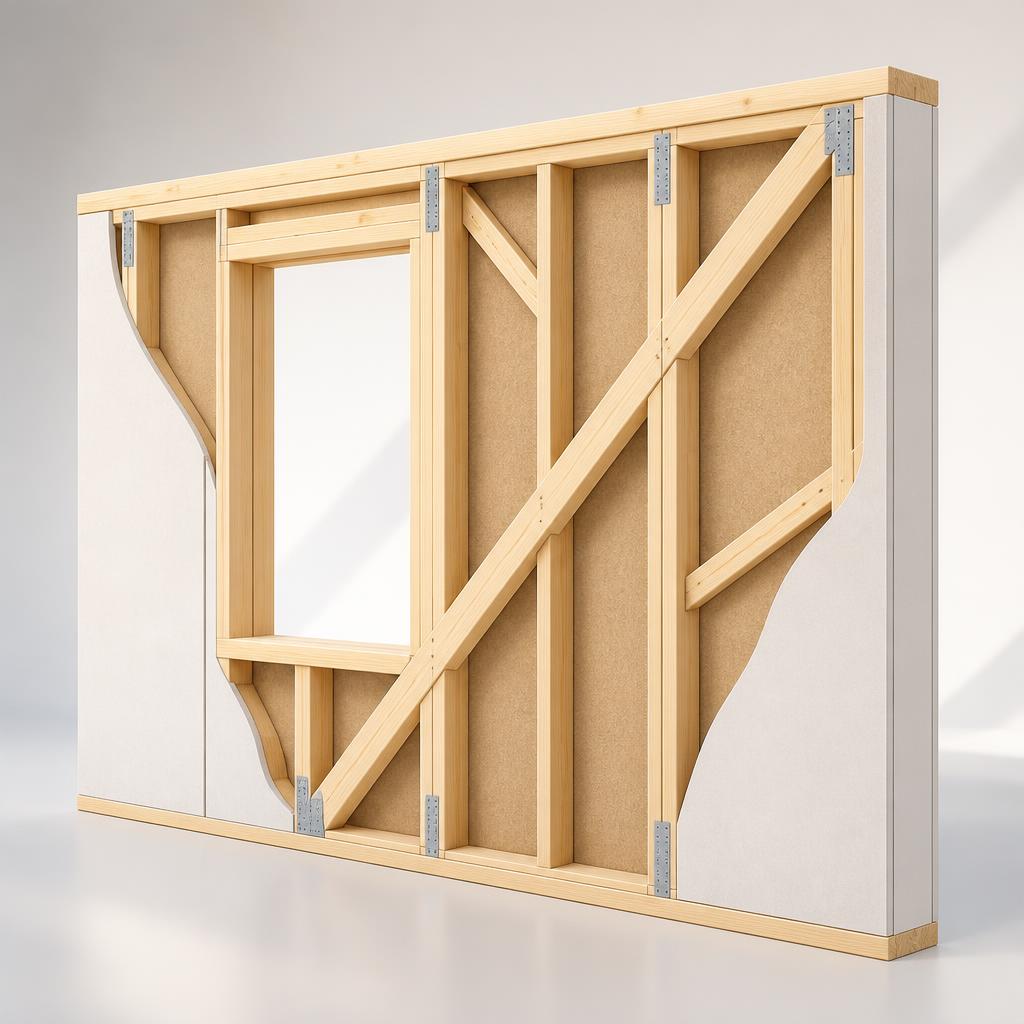

Оконный проём в каркасной стене – это разрыв вертикальных стоек, которые несут нагрузку от верхнего перекрытия, стропильной системы, а в двухэтажном доме – ещё и от стен второго этажа. Просто вырезать стойки и вставить окно нельзя: вес, который они несли, должен быть передан на соседние стойки. Для этого над проёмом монтируют ригель – горизонтальную балку, работающую на изгиб. Она принимает нагрузку от прерванных стоек и через жёсткие соединения передаёт её на сдвоенные боковые стойки, обрамляющие проём.
Ригель – один из самых ответственных узлов каркасного дома. Его размеры и конструкция зависят от ширины проёма, этажности здания и снеговой нагрузки в регионе. Недостаточно жёсткий ригель прогибается, и оконная рама принимает на себя вес перекрытия. Результат – заклинивание створок, трещины в стеклопакетах и щели в отделке. Избыточно мощный ригель, напротив, съедает высоту проёма и уменьшает световую площадь окна. Задача проектировщика – найти точный баланс.
Экспертное мнение строителя
Именно в центре ригель испытывает максимальный изгибающий момент, и стык там недопустим. Второй момент – крепление ригеля к сдвоенным стойкам. При сборке ригеля я всегда требую, чтобы стыки досок по длине, если они есть, не попадали в центральную треть пролёта. Саморезов недостаточно – я ставлю перфорированные стальные уголки или балочные башмаки, которые работают на срез и смятие. Количество гвоздей или саморезов в узле – не по наитию, а по расчёту в проекте. Для проёма шириной 1,8 метра в одноэтажном доме ригель из двух досок 50 на 200 миллиметров держит нагрузку с запасом, если узлы выполнены правильно. Но если тот же проём делать на первом этаже двухэтажного дома, я перехожу на три доски или LVL-брус.
Антон Тарасов, компания “Надёжность”, строительство каркасных домов в Нижнем Новгороде
Конструктивные схемы ригеля
Существует несколько типовых схем ригеля. Самая распространённая – ригель из двух или трёх досок, поставленных на ребро и скреплённых между собой гвоздями или саморезами в шахматном порядке с шагом 200-300 миллиметров. Между досками прокладывают вставки из той же доски, чтобы сформировать теплоизоляционный зазор, который затем заполняют утеплителем. Толщина такого пакета равна толщине стойки каркаса – 150 или 200 миллиметров.
Вторая схема – ригель из LVL-бруса, клеёного из шпона. Он дороже досок, но обладает предсказуемой прочностью и не коробится при усушке. LVL-ригель применяют для проёмов шириной более 2 метров в несущих стенах двухэтажных домов. Третья схема – стальной двутавр или швеллер, который используют, если высота деревянного ригеля не вписывается в архитектурный проект. Стальной ригель компактнее, но требует антикоррозионной обработки и теплоизоляции, чтобы не стать мостиком холода.
Как работает ригель: физика узла
Когда над проёмом прерываются стойки, нагрузка от верхней обвязки перестаёт передаваться вертикально вниз. Ригель принимает эту нагрузку как распределённую или сосредоточенную – в зависимости от того, что именно над ним находится, – и передаёт её на две боковые стойки. Боковые стойки в зоне проёма всегда сдвоенные или даже строенные: каждая из них несёт половину веса, который раньше приходился на несколько рядовых стоек. Под сдвоенными стойками, в свою очередь, должна быть опора – балка нижней обвязки, передающая нагрузку на фундамент.
Ригель работает на изгиб, поэтому его высота важнее толщины. Доска, поставленная на ребро, сопротивляется прогибу в несколько раз лучше, чем плашмя. Для проёма шириной до 1,5 метра в одноэтажном доме достаточно ригеля из двух досок 50 на 200 миллиметров, поставленных на ребро. Для проёма шириной 2,5 метра в двухэтажном доме может потребоваться ригель из трёх-четырёх досок или клеёная балка заводского изготовления.
Ниже перечислены факторы, от которых зависят размеры ригеля:
- Ширина проёма – чем шире окно, тем больше пролёт ригеля и выше требования к его жёсткости.
- Этажность дома – ригель на первом этаже двухэтажного здания несёт нагрузку от стен второго этажа.
- Снеговая нагрузка – в регионах с высоким снеговым покровом нагрузка на ригель возрастает.
- Шаг стоек над ригелем – если над проёмом попадают промежуточные стойки, они передают на ригель сосредоточенную нагрузку.
- Тип перекрытия – балки перекрытия, опирающиеся на стену над проёмом, добавляют нагрузку на ригель.
Таблица типовых размеров ригеля
| Ширина проёма, м | Одноэтажный дом | Двухэтажный дом, первый этаж | Двухэтажный дом, второй этаж |
|---|---|---|---|
| До 1,2 | 2 доски 50х200 мм | 2 доски 50х200 мм | 2 доски 50х200 мм |
| 1,2–1,8 | 2 доски 50х200 мм | 3 доски 50х200 мм | 2 доски 50х200 мм |
| 1,8–2,5 | 3 доски 50х200 мм | LVL-брус или 4 доски | 3 доски 50х200 мм |
Инструкция
Ниже приведён алгоритм монтажа ригеля над оконным проёмом в несущей каркасной стене.
1. Разметка. На нижней и верхней обвязке размечают положение сдвоенных стоек по краям проёма. Ширина проёма – это расстояние между внутренними гранями стоек, а не между их центрами.
2. Установка сдвоенных стоек. Стойки скрепляют между собой гвоздями или саморезами с шагом 200 миллиметров, выставляют вертикально и крепят к нижней обвязке. Проверяют вертикальность уровнем.
3. Крепление опор. На внутренней стороне сдвоенных стоек на проектной высоте крепят опорные бруски сечением 50 на 50 миллиметров или стальные башмаки. Высота опор равна высоте верхнего края оконной рамы плюс зазор на монтажную пену.
4. Сборка ригеля. Доски скрепляют между собой с прокладками. Длина ригеля равна расстоянию между внешними гранями сдвоенных стоек, чтобы ригель опирался на них всей площадью сечения. Стыки досок по длине, если они неизбежны, не должны попадать в центральную треть пролёта.
5. Установка ригеля. Ригель поднимают и укладывают на опоры. Фиксируют к стойкам перфорированными уголками с двух сторон, вбивая крепёж во все отверстия уголка. Количество гвоздей или саморезов – по расчёту в проекте.
6. Установка верхних стоек. Монтируют укороченные стойки над ригелем с шагом, соответствующим шагу рядовых стоек стены. Стойки крепят к ригелю снизу и к верхней обвязке сверху.
7. Утепление. Полость между досками ригеля заполняют утеплителем. Снаружи ригель закрывают ветрозащитной мембраной, изнутри – пароизоляцией.
8. Контроль. Проверяют горизонтальность ригеля уровнем, отсутствие прогиба под нагрузкой, надёжность креплений. Оконный блок устанавливают после полной сборки каркаса и устройства кровли, с монтажным зазором 20-30 миллиметров, заполняемым пеной.
Ригель над оконным проёмом – это элемент, который превращает разрыв несущего каркаса в работающую конструкцию. Правильно подобранное сечение, надёжные узлы крепления к сдвоенным стойкам и грамотное утепление делают этот узел таким же долговечным, как и весь каркас. Его размеры не определяют «на глаз» – их рассчитывают для каждого проёма с учётом нагрузок, этажности и климатического района строительства. Ошибка в ригеле требует демонтажа окон, обшивки и, возможно, части перекрытия, поэтому узел прорабатывают на стадии проекта с той же тщательностью, что и фундамент.
