Как утеплить трубу дымохода

Как утеплить железную трубу дымохода

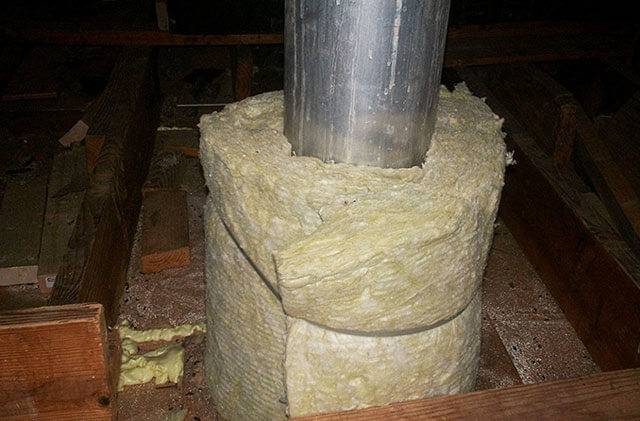

Чтобы утеплить металлическую трубу на улице, используют базальтовый утеплитель и металлические хомуты – рулонный утеплитель необходимо обернуть вокруг трубы и закрепить его хомутами через 30-40 см. Инструмент, который пригодится при утеплении:

  1. Молоток, плоскогубцы, отвертка, струбцина, и другой слесарный инструмент;
  2. Рулетка, металлическая линейка или угольник, строительный уровень, карандаш или маркер;
  3. Резак или ножницы, чтобы нареза́ть в размер утеплитель для дымоходных труб;
  4. Приспособление для клепания и заклепки, которыми соединяют кожуха. Вместо заклепок можно использовать короткие пресс-шайбы;
  5. Шуруповерт или электродрель, сверла Ø 3-4 мм под заклепки;
  6. Если дымоход штукатурится, то понадобятся: шпателя и ведро для раствора;
  7. Для заделки щелей и стыков – строительный пистолет и битумная мастика.

Чем утепляется асбестовая труба

Теплоизоляция дымохода, сделанного на основе асбестоцемента, элементарна, для всех желающих сделать это своими руками. Конструкция снаружи отделывается минеральной ватой, при этом изначально следует ее протереть от пыли и другого постороннего мусора. Утеплитель крепится посредством подготовленного кожуха из оцинкованной стали, при этом между ним и трубой должен быть технический зазор около 60 мм.

Потребуется сделать несколько телескопических элементов, одеваемых один на другой, с длиной каждого не более 150 см. Укладка изолятора осуществляется последовательно с трамбовкой, по всей длине дымохода. Также можно использовать засыпные теплоизоляционные материалы, например, битый кирпич или технический шлак.

В верхней части создается небольшой наклон, и в образовавшиеся пустоты между оцинковкой и трубой заливается раствор цемента до полного заполнения пространства.


Утепление асбестовой дымовой трубы

Некоторые хозяева домовладений, делая утепление своими руками, предпочитают обходиться без кожуха, и, несколькими слоями минеральной ваты обматывают трубу, с последующей стяжкой ее хомутами. Минусом представленного способа считается не долговечность конструкции, поскольку она будет однозначно впитывать влагу, набирать массы, «сползать» и плохо держать температуру.

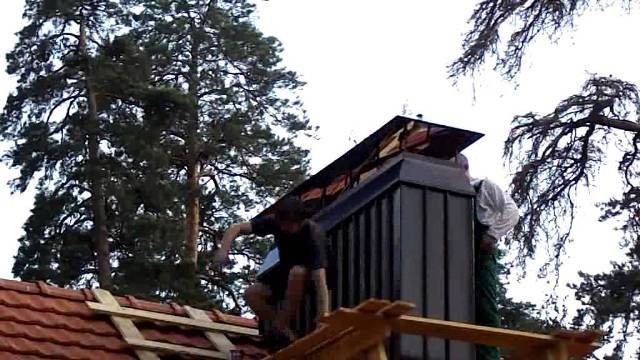

Видео №2. Обшивка кирпичной трубы жестью

Характерные нюансы утепления труб из металла

Прежде чем начать утепление, необходимо провести проверку его соответствия нормам технологии конструкции.

При производстве утепленного дымохода соблюдаются такие требования:

  • высота железной трубы должна быть не менее 5 м для обеспечения оптимальной тяги системы;
  • дистанция между перекрытиями, стропильной системой крыши и дымоходной трубой должна быть не меньше 0,25 м;
  • если крыша сконструирована из горючих материалов (шифера, рубероида и прочее), на дымоотвод необходимо установить искроуловитель.

Прежде чем обматывать и оборачивать дымоходную трубу, систему нужно проверить на исправность. Следует проследить, чтобы изоляционные материалы были застрахованы от возможного возгорания.

Надо внимательно изучить инструкцию, идущую к приобретенному утеплению дымохода, которое вы собираетесь использовать.

Подбираем утеплитель – базальт, сталь или дерево?

Перед тем, как утеплить трубу дымохода, рекомендуем ознакомиться с самыми эффективными материалами, которые лучше всего подойдут для этого мероприятия. В первую очередь, каждый из них обладает повышенной степенью термоизоляции. Все описанные ниже материалы защищают дымоход от воздействия внешних факторов. Производители предлагают огромный ассортимент изделий, помогающих сделать дымоход полностью утепленным и защищенным.

Отвечая на вопрос: «Чем утеплить трубу дымохода?», многие эксперты сразу же рекомендуют монтаж защиты на основе базальта. Этот материал делается из волокон, полученных, в свою очередь, в результате плавления габбро-базальта. Базальтовый утеплитель для дымохода отличается отличной теплоизоляцией и высокой прочностью. Среди других преимуществ такой защиты выделяется:

  • способность сохранять внутри трубы до 90 % тепла;
  • возможность пропускать пары влаги;
  • устойчивость к воздействию коррозии любых типов;
  • устойчивость к образованию грибков и плесени;
  • защита от вибрации;
  • защита от воспламенения;
  • экологичность;
  • устойчивость к УФ лучам.

Еще один популярный метод – это монтаж кожуха из нержавеющей стали. Это средство помогает увеличить прочность всей конструкции и защитить трубу от влияния влаги и химических соединений. Кожух имеет диаметр немного больше, чем сама труба дымохода, поэтому его установка выполняется на внешние стенки последней. Образовавшееся пространство заполняется любым быстро твердеющим средством. К примеру, для этого часто используют герметик для ламината.

Одним из наиболее простых методов считается установка деревянных щитов. Они делаются из деревянного остова, поверх которого монтируются доски. Поверх них крепится шифер или другой кровельный материал

Важно, чтобы «оболочка» щита и кровельный материал дома были одинаковыми. Пространство, которое образовалось между щитом и дымоходом, нужно заполнить асбестом или войлоком

На швах деревянный каркас необходимо смазать толстым слоем жидкого стекла.

Монтаж защиты на основе базальта

Последние из наиболее популярных средств защиты – это шлакобетонные и железобетонные плиты. Такое утепление дымохода снаружи позволяет добиться хорошего эффекта при небольших финансовых затратах. При монтаже блоков помните, что зазоры между ними и дымоходом должны быть минимальными. Свободное пространство заполняется сеткой или стальной проволокой. Кроме них зазоры заполняются глиной, песком или гипсом. На стыках между плитами наносим раствор цемента, а поверх самих плит потребуется нанести штукатурку.

Монтаж утеплителя своими руками

Для полноценного выполнения утепления дымохода в доме, потребуется заранее подготовить все необходимые инструменты, достаточное количество стройматериалов и защитные средства.

Необходимые инструменты и материалы

Набор инструментов и материалов для теплоизоляционных работ должен состоять из:

  • перфоратора;
  • рулетки и маркера;
  • болгарки;
  • шуруповерта;
  • ножниц по металлу;
  • острого ножа для резки утеплительного материала;
  • металлического профиля;
  • пароизоляционной плёнки;
  • гвоздей и саморезов;
  • молотка;
  • защитных очков, перчаток, респиратора;
  • базальтового утеплителя.

Расчет размеров конструкции

При расчёте толщины теплоизоляционного слоя необходимо учитывать вид топлива, который используется для обогрева помещения, так как от него зависит температура внутри дымовой трубы. Таким образом для дымохода твёрдотопливного котла толщина теплоизоляции участков, выведенных за пределы кровли должна составлять от 50 мм до 100 мм, для участков, проходящих через утеплённый чердак достаточно 30 — 50 мм.

Если отопительный прибор работает на газе или дизтопливе, то толщина теплоизоляционного слоя должна быть не менее 20 — 30 мм.

Для расчёта количества утеплительного материала потребуется провести измерения:

  • внешнего диаметра утепляемой конструкции;
  • длину дымоотводного канала;
  • размер участка трубы от вводного патрубка.

Так, например для металлического дымохода длиной 5 м и диаметром 219 мм необходимо закупить цилиндры из базальтовой ваты обшей длиной 5 п.м. толщиной 50 мм с внутренним диаметром 219 мм или 3,5 м² листового утеплителя. В качестве защитного кожуха потребуется изделие из оцинковки сечением 273 мм.

Ход работ

Теплоизоляционные работы с применением минерального утеплителя производится по следующей схеме:

  1. Подготовительные работы. В кровельном покрытии вырезать отверстие диаметром на 20 — 30 см больше, чем сечение трубы. Поверхности дымохода очищают от пыли и грязи. Если труба стальная, то её обрабатывают антикоррозийным составом.
  2. Монтаж обрешётки. Горизонтальный профиль крепиться к дымоходу с помощью дюбель — гвоздей, с расстоянием между элементами равным ширине плит минваты. Нижний профиль обрешётки дополнительно фиксируется к стропильной системы кровли саморезами. Затем к горизонтальным направляющим с помощью саморезом крепят вертикальный стойки.
  3. Монтаж утеплителя. Плиты минеральной ваты устанавливают в ячейки обрешётки враспор. Чтобы исключить провисание утеплитель дополнительно фиксируют к трубе дюбелями в нескольких местах.
  4. Пароизоляция. Поверху слой утеплителя покрывают пароизоляционной мембраной. Полотна материала укладывают внахлёст, крепят к металлическому профилю саморезами, стыки герметизируют специальным скотчем.
  5. Облицовка конструкции. Для отделки можно выбрать штукатурку, короб из оцинковки или металлический сайдинг.
  6. Заделка отверстия в крыше. Зазоры вокруг дымохода заделываются жаростойким материалом и закрываются металлической проходкой — кожухом.

Как утеплить газоход своими руками?

Чтобы утеплить стальную трубу нужно чтобы установка дымохода была осуществлена правильно. Конструкция должна соответствовать существующим технологическим нормам.

К газоходам предъявляются следующие требования:

  1. Достаточный уровень тяги возникает только у труб длиной пять и более метров.
  2. Расстояние между дымоотводящей конструкцией и кровлей должно быть не менее 25 см.
  3. В случае, если крыша сделана из горючих материалов таких, как ондулин, рубероид или шифер, трубы необходимо оснастить искроулавливателем. Его конструкция состоит из сетчатой пластины, которая опоясывает газоход сверху. Чтобы в искрогаситель не попадали частички мусора его закрывают специальным колпаком.

Для обустройства газохода обязательно соблюдайте показатель противопожарной дистанции между потолком комнаты и печным перекрытием. Для конструкций из нержавейки необходимо расстояние от 1.5 метров.

Безопасность при утеплении дымохода на высоте

Прежде, чем утеплять металлическую или любую другую трубу, нужно осмотреть рабочее место для оценки возможных рисков, чтобы минимизировать их. Заранее подготовленная и проверенная на прочность лестница, доски для настила по шиферу или черепице, прочные проверенные веревки – все это обеспечит вашу безопасность в ходе работ.

При укладке досок на шифер соблюдайте следующее правило: доски укладываются поперек волн. Если нет промышленного страховочного пояса – сделайте его из прочной и толстой веревки или ремня. Один конец такой страховки должен быть прочно закреплен на мощной неподвижной конструкции дома или крыши. Одежда не должна быть расстегнутой, иметь свисающие рукава или болтающийся воротник, а лучше всего пользоваться спецодеждой.

Краткий обзор основных материалов для теплоизоляции газового дымопровода

Для утепления дымохода используют материалы с низким коэффициентом теплопроводности и высокой температурной устойчивостью. Второму требованию не удовлетворяет большинство современных изоляционных материалов, к которым относятся пенопласт, пеноплекс, поролон, целлюлозные пористые утеплители и материалы на основе вспененного полиэтилена.

Эффективность теплоизолятора зависит от материала, из которого он изготовлен, и его толщины, важной характеристикой является способность напитывать влагу

Рис. 9 Популярные теплоизоляторы (стеклянная и базальтовая вата)

Стекловата

Является материалом, полученным из тонких стеклянных волокон, имеет высокую термостойкость и низкую теплопроводность, не боится влаги и не впитывает воду. Срок службы стекловаты довольно высок, но материал имеет низкую плотность – это затрудняет его монтаж. Хотя стекловата в основном выпускается в рулонах, для теплоизоляции удобнее использовать фольгированные полые цилиндры с прорезью.

Рис. 10 Тепловая проводимость изоляторов

Минеральная вата

Базальтовый утеплитель широко используют в строительной сфере благодаря своим высоким изоляционным качествам и экологичности. Минвата устойчива к высоким температурам, но способна напитывать влагу, для утепления лучше использовать минеральную вату в виде полых цилиндров. Минеральный утеплитель обладает высокой плотностью, поэтому его удобно монтировать и обрабатывать – материал является основным видом утеплителя для трубных дымоотводов.

Дымоходный кирпич. Промышленностью выпускаются специальные виды полого кирпича с отверстием под дымоходный трубопровод, утеплителем является воздушные полости в его стенках. Дымоходный кирпич лучше всего использовать вместе с утеплителем, который предотвращает контакт трубопровода с кирпичными стенками. Помимо своих изоляционных качеств, кирпич обеспечивает высокую декоративность жилого дома, скрывая некрасивые дымоходные трубы в эстетичных каменных колоннах.

Конструкция стального утеплённого дымохода

Утеплённый дымоход представляет собой конструкцию «труба в трубе», похожую на сэндвич-трубу, которая также применяется для сооружения дымовых каналов. Обычно в качестве внешней трубы выступает деревянный короб, обшитый асбестовыми плитами, или стальная труба большого диаметра.

Любой утеплённый дымоход состоит из канала дымоудаления, внешней оболочки и слоя утеплителя между ними

Между внешней оболочкой и дымовой трубой располагается негорючий теплоизоляционный материал, закреплённый механическим способом или приклеенный на термостойкий клей или герметик. Внутренняя часть утеплённого дымохода есть не что иное, как дымовая труба.

Прослойка материала, используемого в качестве утеплителя, выступает в роли термоизоляционного барьера. С одной стороны, он не даёт нагреваться элементам, непосредственно соприкасающимся с дымоходом. С другой — холодный воздух не остужает дымовую трубу и тем самым не создаёт резкую разницу между температурой выходящих продуктов горения и внутренней поверхности трубы.

Как своими руками правильно изолировать трубу дымопровода

Утепление трубы дымохода из нержавейки или другого металла проводится так же, как и асбестовой или кирпичной – ее оборачивают минеральной ватой, но лучше использовать базальтовый утеплитель для этих целей, так как он абсолютно негорючий. Крепят утеплитель на утепляемую поверхность оцинкованными хомутами. Пространство вокруг дымохода на расстоянии 20-50 см также следует защитить металлическим листом с предварительно уложенным слоем минеральной или базальтовой ваты.

Дымоход, выложенный из красного огнеупорного кирпича, утеплить сложнее, и такую печную конструкцию обычно оштукатуривают слоем 2-4 см. Раствор используется обычный песчано-цементный или с добавлением шлака и гашеной извести. Необходимо наносить 2-3 слоя, каждый слой штукатурки должен полностью отвердеть и высохнуть. Впоследствии штукатурку можно облицевать кирпичом, побелить или покрасить. Кирпич рекомендуется использовать декоративный тонкий, чтобы не слишком утяжелять зону утепления и не перегружать кровлю.

Из-за чего портится дымоход

Произведённая теплоизоляция дымохода, не всегда гарантирует его длительный срок службы полное оправдание всех ваших ожиданий. Достаточно часто при произведении утепления своими руками, трубы могут начать в скором времени разрушаться, терять свою герметичность, деформироваться. На это есть определённые причины, с наиболее распространёнными из которых вы сможете ознакомиться далее:

Даже базальтовый утеплитель для дымохода, в случае неправильного расположения самой трубы, нарушений процесса укладки, может стать непригодным. В данном случае. В системе возникает повышенная сырость

Чрезмерная влажность обусловлена оседанием на внутренней поверхности системы паров тёплых воздушных масс, которые в свою очередь образуют конденсат, который и приводит к разрушениям;
Не зная чем утеплить дымоход, важно помнить о том, что в процессе использования отопительного агрегата работающего на твёрдом топливе, на поверхность, материалы воздействуют различные серные, угольные, азотные кислоты, которые также могут стать причиной разрушения. Особенно это вероятно в том случае, если вы используете камин или печь нерегулярно, с большими простоями.

Правильный вывод и закрепление трубы при прохождении через кирпичную стену дома

Предлагаем ознакомиться: Светильники для бани и сауны влагозащищенные купить в Москве, цены

Теплоизоляция кирпичного дымоотвода

Вопрос, как утеплить кирпичный дымоход, имеет два ответа — проведение утепления дымохода минватой или с помощью штукатурки. Рассмотрим оба варианта изоляции дымохода из кирпича. Скажем сразу, что утепление кирпичного дымохода снаружи с помощью оштукатуривания по сетке малоэффективно. Что при этом делают:

  • Дымоотвод очищают снаружи;
  • Арматурную сетку фиксируют.

Готовят раствор смешиванием цемента, извести и шлака. Добавляют воду. Можно использовать современную «теплую» штукатурку, которая славится своими теплоизоляционными качествами.

Раствор наносят на кирпич слоем в 2-3 см. После высыхания наносится следующий слой. Крайний выравнивается и затирается. Проверяются на наличие и устраняются недостатки. Труба окрашивается известью или мелом.

Более надежным является утепление трубы дымохода своими руками с помощью минеральной ваты. Вопрос утепления решается следующим образом:

  1. Поверхность очищается от грязи, устраняются неровности;
  2. Собирают каркас, в котором будет помещен изоляционный материал;
  3. Щели и зазоры не допускаются;
  4. Затем проводят утепление дымохода минватой, причем делают это с нахлесткой в 0,15-0,2 м;
  5. Стыки клеят с помощью строительного скотча;
  6. Чердачный участок трубы утепляют листами гипсокартона.

Почему портиться газоход?

Отсутствие изоляции негативно сказывается на состоянии дымоходов. Чтобы избежать преждевременного выходя из строя дымоотводящей системы нужно обязательно решить данный вопрос.

Основные причины поломок связаны с:

  1. Воздействием агрессивных веществ. Когда топливо сгорает, возникает большой объем элементов, негативно влияющих на металл. Прежде всего, в их число входят кислоты. Во время простоя дымоотводящего канала агрессивные вещества оседают на стенках дымохода. Это приводит к разрушению металлических конструкций.
  2. Влажностью. В газоходе присутствует повышенная влажность. Хотя пары воды выходят вместе с дымом, на стенках конструкций все равно остается довольно большой объем конденсата.

Тонкости самостоятельного утепления дымохода

Перед тем, как утеплить дымоходную железную трубу, нужно убедиться, что она собрана и установлена в строгом соответствии с техническими требованиями и правилами безопасности.

Правильно функционирующая отопительная система должна отвечать следующим нормам:

  • Высота дымовой трубы должна быть не менее 5 метров, чтобы была обеспечена оптимальная тяга в печи.
  • Зазор между дымоходом и легковозгораемыми кровельными материалами (стропила, балки перекрытия) должен быть не менее 25 см.
  • Наличие искроуловителя на утепленной дымовой трубе, установленной на крыше, покрытой горючими кровельными материалами, такими как шифер, ондулин, мягкая черепица и подобными. Искроуловитель – это специальная решетка из нержавейки, которую кладут на выходное отверстие дымохода. Для защиты от мусора, поверх трубы надевают металлический зонтик.

В целях пожарной безопасности, при организации дымоотводящей системы следует проследить, чтобы между верхним перекрытием печи и потолком оставалось некоторое расстояние. Например, для металлических печей предусмотрен зазор в 1,5 метра.

От того, где именно расположена и каким образом используется дымовая труба, будет зависеть подход к ее утеплению.

Чего можно избежать, утеплив дымоотвод

Термоизоляция дымоходов необходима. Хотя не один утеплитель не сможет полностью защитить конструкцию от негативного воздействия агрессивных составляющих, находящихся в продуктах горения, но он способен увеличить срок службы печной трубы. Утепление создает защиту от:

  • скопления кислотных остатков смешанных с конденсатом на внутренней стенке дымоотвода. Благодаря тому, что влага не образуется, все продукты горения улетучиваются в атмосферу, не въедаясь в стенки канала;
  • сильного перепада температуры, которая возникает при соприкосновении холодного дымохода и горячего дыма;
  • потери тепла. Утепленная конструкция способствует энергосбережению и стабильной работе котла отопления или печного оборудования;
  • сильных порывов ветра. При монтаже теплоизоляции создается дополнительный каркас, который усиливает конструкцию трубопровода;
  • увеличивается срок службы кровли. В связи с тем, что производится теплоизоляция, то горячий воздух от конструкции не воздействует на покрытие, из которого сделана крыша;
  • эстетичный вид. Особенно это касается железных труб, они выглядят намного привлекательнее, если на них установлена теплоизоляция.

Стоит отметить, что материал, который планируется применить для теплоизоляции, должен быть негорючим, так как температура дыма колеблется в диапазоне 250-15000 градусов по Цельсию. Самыми подходящими теплоизоляторами, являются:

  1. Каменная вата;
  2. Стекловата;
  3. Минеральная вата;
  4. Кирпич огнеупорный;
  5. Шлакобетон;
  6. Раствор бетона;
  7. Оцинкованные трубопрокатные материалы из которых сооружается кожух на утеплитель.

Так же можно применить утепление по типу сэндвича, когда на дымоход устанавливается гильза из нержавеющей стали, которая засыпается любым негорючим теплоизолятором.

На данный момент налажено производство утеплителей в виде трубы, на внутренней стороне которых находится фольга, которая экранирует тепло и отлично изолирует дымоход. Трубчатые теплоизоляционные материалы выпускаются в разных параметрах, поэтому найти нужный изолятор не составит труда.

Преимущества и недостатки утепления дымовых труб

Своевременная теплоизоляция дымохода может значительно продлить срок его службы. Благодаря снижению разницы температур между материалом трубы и горячим воздухом из печи или котла, значительно уменьшается количество образующегося в дымоходе конденсата. При этом многие агрессивные вещества свободно удаляются с дымом, не смешиваясь с конденсатом и сохраняя тем самым целостность всей конструкции. Утепление защищает дымоход снаружи от разрушительного действия атмосферных осадков, солнца и ветра, повышает его морозостойкость. Помимо этого, снижение тепловых потерь дома ведет к существенной экономии топлива для его обогрева. В перспективе возникает дополнительная экономия средств на текущем ремонте дымовой трубы и кровли вследствие их лучшей сохранности.

И наконец, аккуратно утепленный дымоход имеет более эстетичный внешний вид благодаря использованию в процессе изоляции кожухов из стали и материалов для отделки.

Недостатков у теплоизоляции дымоходов практически нет, если не считать то, что некоторые виды работ сложны для самостоятельного выполнения.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Конструкция дымохода

Для повышения безопасности и эффективности работы на стадии проектирования и монтажа необходимо соблюдать нормативные требования к конструкции и установке дымоходного канала.

Его главными конструктивными элементами являются:

  • Газоход – узел, являющийся переходным элементом из котла в дымоходный канал, монтируется при помощи переходников.
  • Дымоходная труба, которая устанавливается вертикально и предназначена для создания тяги.
  • Ревизия – элемент, расположенный внизу вытяжной трубы, используется для очистки канала от сажи после сгорания газа, удаления прочих загрязнений и конденсата в трубе.
  • Дефлектор (оголовок, зонт) – защищает вытяжную трубу газового котла от проникновения внешних осадков.
  • Крепежная фурнитура (стяжки, хомуты) для установки дымоотвода внутри или снаружи здания.

Рис. 2 Устройство дымопровода

Два способа утепления кирпичного дымохода

Применяются преимущественно варианты с оштукатуриванием или минеральная вата. При любом выбранном методе начинают с очистки канала. Если этого не сделать, после утепления каналы быстрее прогреваются, оставшаяся внутри сажа начинает быстро выгорать. Наступают негативные последствия: повышенная температура, возрастает задымленность.

Готовят наружную поверхность: сильно поврежденные кирпичи удаляют, заменяют новыми. Дальше под утепление минеральной ватой проводят оштукатуривание, кроме случая, когда использовался облицовочный кирпич. Этим добиваются одинакового расстояния от утеплителя до стены, дымоход будет прогреваться равномерно. Используется известково-песчаный или цементный раствор.

По периметру на подвесах закрепляют профиль. Операция подобна той, что проводится перед обшивкой стен гипсокартоном. Понадобится шуруповерт и саморезы с пластмассовыми дюбелями, а также сверло по бетону соответствующего диаметра. Максимальное расстояние между профилями не должно превышать 60 см.

В пространство между ними укладывается базальтовая вата толщиной не менее 5 см, которую предварительно нарезают на куски нужных размеров

Важно добиться плотной укладки, чтобы не образовались пустоты, которые станут мостиками холода. Крепление к поверхности осуществляют фольгированным строительным скотчем, кусочками проволоки или дюбель-грибками

Важный момент, игнорировать который недопустимо – укладка снаружи гидроизоляционной мембраны. Иначе минеральная вата, которая хорошо впитывает воду и плохо ее отдает, станет влажной и значительно потеряет теплоизоляционные характеристики.

Кирпичная труба утеплена и обшита жестью

Заключительный этап – внешняя отделка. Популярно профилированное железо, которое монтируют на ранее установленный металлопрофиль. Такое оформление выглядит красиво, защищает от ветра. Между профлистом и утеплителем оставляют зазор 25 мм, через который выводится влага, что попадает внутрь.

Для отделки снаружи допускается использование других материалов. Закрепленный базальтовый утеплитель обкладывают декоративным кирпичом, шлакобетонными блоками или асбестоцементными плитами. В последнем случае минимальная толщина стенок 40 мм.

Штукатурка утеплит кирпичную трубу

Утепление трубы кирпичного дымохода штукатуркой проще. Поверхность предварительно очищают, наносят слой грунтовки глубокого проникновения. На стенах фиксируют дюбелями армированную сетку, набрасывают раствор из цемента, извести с наполнителями из шлака или других жаростойких материалов. После высыхания первого слоя заделывают возможные трещины, наносят второй, уже тоньше.  Кирпичную конструкцию по штукатурке окрашивают в тон кровли здания.

Чем снаружи утеплить дымоход?

Для теплоизоляции преимущественно используют:

  • обшивку плиточными материалами;
  • возведение деревянного щитового каркаса вокруг конструкции;
  • установку внешней трубы с большим диаметром;
  • известково-шлаковую штукатурку.

В качестве наполнителей используют теплоизоляционный материал с волокнистой структурой: минеральную или стекловату. Также пространство между каркасом и дымоходом можно заполнить сухим песком, керамзитом, дробленым кирпичом.

Утепление кирпичной конструкции минеральной ватой

Ограничения в выборе теплоизоляции касаются материала дымовой трубы. Учитываются требования пожарной безопасности, выполнение которых необходимо в полной мере, чтобы не произошло возгорание.

Принимают во внимание и другие факторы:

  1. Температура газов на выходе. С ее возрастанием требуется меньший слой теплоизоляции, но возрастают требования к огнезащите и жаростойкости материала.
  2. Расположение. Конструкции снаружи дома прогреваются хуже, поэтому понадобится более качественное утепление.
  3. Материал. Вид теплоизоляции применяется в зависимости от возможности монтажа на конструкции.

Устройство сэндвич-трубы промышленного изготовления

Для некоторых утеплителей не нужна дополнительная защита от внешней влаги и пароизоляция. К ним относятся металлические футляры. Деревянный щит лучше покрыть атмосфероустойчивой эмалью, а шлакобетонные плиты – тонким слоем штукатурки. Базальтовая вата и другие подобные утеплители нуждаются в обязательной защите от внешних воздействий.

Рассчитать необходимое количество теплоизоляционного материала несложно. Для прямоугольного сооружения определяют все параметры, узнают общую площадь. У круглой конструкции измеряют рулеткой окружность, умножают на высоту. При известной площади остается учесть необходимую толщину утеплителя.

Виды утеплителя

К утеплителю для трубы дымохода предъявляются следующие требования:

  • материал должен быть доступен для монтажа своими руками;
  • он должен быть негорючим;
  • он должен подходить для утепления вашего вида дымохода.

Рекомендуем ознакомиться: Как провести водопровод для личного пользования и полива на даче из труб ПНД своими руками

Распространены три вида печных труб:

  1. кирпичная;
  2. стальная;
  3. асбестовая.

Для каждой трубы есть свой наилучший вид утеплителя:

  • Огнеупорная минеральная вата (базальтовая теплоизоляция). Этот утеплитель можно использовать для любого вида. Для монтажа скорлупы железной трубы с высокотемпературной эксплуатацией используют базальтовую рассыпчатую негорючую вату, поскольку металл обладает наибольшей теплопроводностью. Конструкция скорлупы выпускается в готовом виде (сэндвич) или может быть смонтирована своими руками.
  • Штукатурка. Классический вид утепления для кирпичных дымоходов. Подходит для печей на любом топливе.
  • Битый кирпич или шлак. Подручный материал засыпают в просвет между внешней стенкой трубы дымохода и смонтированным изоляционным кожухом. Недостаток такой конструкции – ее большой вес.
  • Экструдированный пенополистирол (ЭППС). Специальный теплоизоляционный материал, который используют для утепления кирпичных дымоходов или иных конструкций, имеющих квадратную, прямоугольную форму. Не подходит для классических печей на дровах или угле, поскольку температура нагрева дымохода превышает эксплуатационные характеристики материала, говоря проще, пенополистирол оплавится.

Плюсы утепленного дымохода

Отвечая на вопрос, для чего утепляют трубу дымохода, хочется сказать – в первую очередь затем, чтобы предотвратить значительные отрицательные факторы. Несомненно, утепление дымовой трубы своими руками не оберегает в полной мере дымоход от негативных действий природных явлений. Но длительность использования дымохода это мероприятие продлит.

  • исключается риск того, что конденсат совместно с вредными химическими веществами попадет в дымоотвод;
  • агрессивные кислоты уходят вместе дымом в атмосферу;
  • уменьшаются перепады температуры. Горячий дымовой пар и холодная труба уже не имеют того контраста температур;
  • сберегается энергия. Проведенное утепление дымовой трубы позволяет экономить топливо, поддерживающее высокую температуру в печном отоплении;
  • Повышается прочность самого дымоотвода. Изоляция служит ему каркасом и делает дымоотводную систему стойкой по отношению к сильным ветрам.

Если утеплитель для трубы дымоотвода подобран грамотно, то повысится морозостойкость всей конструкции. По правилам подобранный утеплитель для дымовых труб дает возможность отчасти устранить отрицательное воздействие высокой температуры на часть крыши, которая соприкасается с дымовой трубой.

Теплоизоляция продлевает срок службы самой кровли домостроения. К плюсам можно причислить и высокие эстетические качества утепления, потому что она на долгое время сохраняет первозданный внешний вид дымового канала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
