Основные правила устройства контура тёплого водяного пола
Водяной теплый пол нагревает поверхность финишного покрытия опосредовано через бетонную стяжку, толщина которой составляет 5 см. При правильном устройство под этой стяжкой имются такие элементы:
- водяная и паровая защита из полиэтиленовой пленки;
- черновая бетонная стяжка толщиной доя 15 см;
- теплоизолирующий слой из фольгированного утеплителя.
Кроме того, поверх греющей стяжки укладывается еще один слой паровой и водяной защиты.
Регистр водяного теплого пола раскладывается на расстоянии 50 см между коленами и не ближе 20 см до стен. Один конец трубы выводится от котла через узел подмеса, второй — обратка, подключается к нему же перед котлом.
Устройство в стяжку предполагает использование труб без стыков, что возможно только при использовании пластиковых или металлопластиковых труб. Стык это слабое местом трубопровода, а при необходимости ремонта придется демонтировать стяжку.
Использование клапана трехходового
В качестве распределительного устройства используется клапан трехходовой. Механизм способен функционировать в нескольких режимах:
- постоянном;
- переменном.
Клапаны бывают чугунными, латунными, стальными. Внутри него имеется запорное устройство цилиндрического, шарового или конусного типа. По своей форме клапан напоминает тройник. Работая в отопительной системе, он выполняет функции смесителя.
Чаще используются клапаны шарового типа. Их назначение сводится к:
- регулированию температуры радиаторов;
- регулированию температуры внутри теплых полов;
- направлению теплоносителя по двум направлениям.
Варианты контроля через смартфон
Контролировать работу модуля можно несколькими способами.
1. Подключение gsm модуля для газового котла
Осуществляется за счет использования специального термостата, подключенного к беспроводной связи с интернетом через wifi. Сложности могут возникать из-за сбоев в работе провайдера, отключения света, модель самого котла и, возможно, личных финансовых возможностей.
- Android;
- iOS;
- Microsoft Phone.
Предусмотрено несколько вариантов управления газовым котлом по gsm:
- автоматический, не требующий участия человека;
- передача тревожных сигналов путем смс сигналов в случае возникновения опасных, аварийных ситуаций, настройка осуществляется предварительно на блоке управления газовым котлом;
- передача смс команд, которые способна распознавать автоматическая система котла;
- непосредственное управление через систему gsm, которая подключена к блоку.
2. Дистанционное управление при помощи сети Интернет
Если в домостроении или квартире имеется стационарное подключение к сети Интернет, осуществлять дистанционное управление можно за счет проплаченных услуг провайдера
Важно, чтобы соединение в жилище осуществлялось при помощи wifi роутера. Если температура в помещении опускается ниже установленных ранее параметров, передается сигнал на приемник котла, который автоматически включает необходимый режим
Владелец может контролировать работу системы, вносить изменения в параметры, предотвращать сбои в работе при помощи собственного смартфона. Система позволяет экономить газ за счет дистанционной установки минимальных температурных показателей в то время, когда дома никого нет.

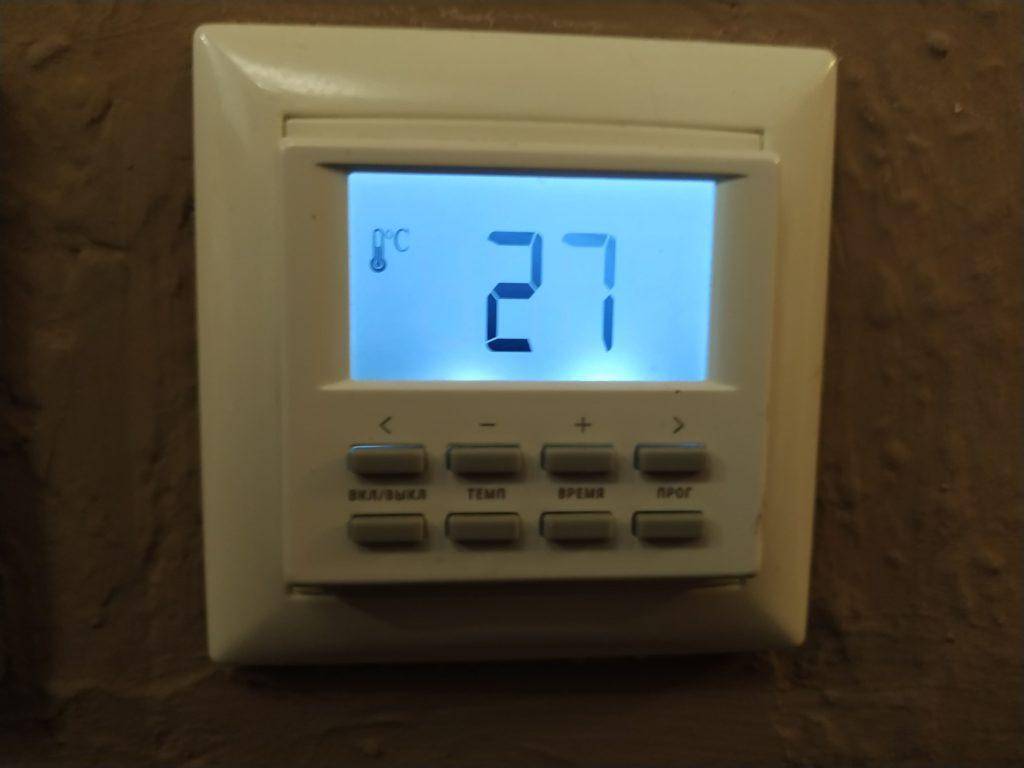

3. Монтаж терморегуляторов
Это возможность осуществлять gsm управление даже котлами старых образцов. Универсальный электронный блок приобретается отдельно и устанавливается на котле или недалеко от него. Отдельно монтируются термостаты на каждом радиаторе.
Допускается до шести штук в одной отопительной системе. Управление осуществляется дистанционно, даже если хозяин находится за сотни километров или непосредственно на блоке управления.
Схемы подключения
Элеваторный узел может быть использован в системах с различными специфическими особенностями — однотрубных, автономных или иных линиях теплоснабжения. Принципы подачи теплоносителя, параметры потока не всегда позволяют обеспечить неизменный и стабильный результат на выходе. Для организации нормального теплоснабжения квартир или корректировки параметров потока, поступающего из магистральной сети, используются различные схемы подключения элеваторных узлов. Все они нуждаются в наличии дополнительного оборудования, иногда в достаточно больших объёмах, но результат, который достигается вследствие этого, компенсирует понесённые расходы. Рассмотрим существующие схемы подключения:
С регулятором расхода воды
Расход воды является основным фактором, делающим возможной регулировку режима обогрева помещений. Изменения расхода вызывают колебания температуры в жилых комнатах, что недопустимо. Вопрос решается установкой перед узлом смешивания регулятора, обеспечивающего постоянный расход воды и стабилизирующего тепловой режим.

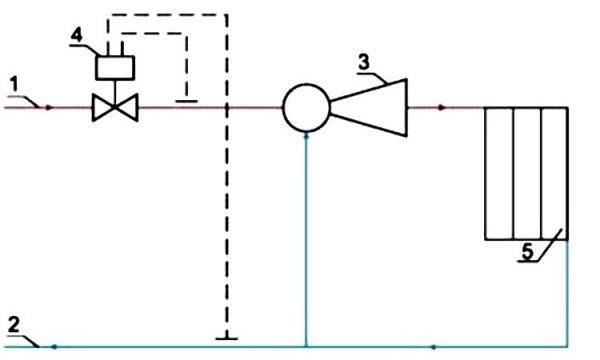

Схема элеваторного узла смешения с регулятором расходом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления
Особенно важным такое решение становится в однотрубных системах, где имеется нагрузка в виде ГВС, дестабилизирующая расход горячей воды и создающая существенные колебания во время активного водоразбора (утренние и вечерние часы, праздничные и выходные дни). При этом данная схема не способна исправить ситуацию при изменениях температуры теплоносителя в магистральной линии, что является её недостатком, хоть и не слишком существенным. Падение температуры теплоносителя в питающих трубопроводах означает аварию на ТЭЦ или ином пункте нагрева, а это случается редко.
С регулирующим соплом
Схема подключения элеваторного узла с возможностью регулировки пропускной способности сопла позволяет оперативно реагировать на изменения параметров теплоносителя в магистральной линии.
Схема элеваторного узла с регулирующей иглой: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 5 — местная система отопления ; 6 — регулятор с иглой, вдвигаемой в сопло элеватора
При этом ручная регулировка малоэффективна, поскольку для этого надо постоянно подходить к элеватору, который обычно расположен в подвальном помещении. Наибольшая эффективность системы с регулируемым соплом достигается при полной автоматизации процесса, с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора. Такая схема позволяет получить дополнительные возможности при настройке режима работы, но необходимость в ней возникает не всегда, а только в перегруженных или нестабильных системах с возможными колебаниями температуры теплоносителя.
Схема элеваторного узла с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора
К недостаткам подобных схем принято относить необходимость изначально обеспечить высокое давление в системе, так как регулировка возможна лишь в пределах параметров потока в магистрали. Кроме того, нагрузки на механику, в частности — на сопло и иглу, создают необходимость постоянного наблюдения и своевременной замены элементов, вышедших из строя.
С регулирующим насосом
Подобные схемы используются при отсутствии достаточного для функционирования элеватора давления в питающих трубопроводах.
Схема элеваторного узла с корректирующим насосом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления ; 7 — регулятор температуры; 8 — смесительный насос
Увеличение давления делает возможным применение элеваторного узла в автономных тепловых сетях частного дома, позволяет обеспечить циркуляцию теплоносителя при исчезновении давления в магистрали. Насос устанавливается перед элеватором или на перемычке между прямым и обратным трубопроводами перед входом в элеватор. Для обеспечения нормального режима работы в дополнение к насосу требуется использовать регулятор температуры, а также необходимо подключение электропитания.
5 Основные неполадки
Одной из ключевых причин повреждения элеваторного узла является большое скопление мусора в трубопроводах. Зачастую этим мусором является грязь и твердые частички в воде. При резком снижении давления в отопительной системе чуть дальше грязевика нужно провести очистку этого резервуара. Грязь сбрасывают с помощью спускных каналов, после чего обслуживают сетки и внутренние поверхности конструкции.
При скачках давления необходимо проверить систему на наличие коррозийных процессов или мусора. Также проблему может вызывать разрушение сопла, в результате чего уровень давления станет слишком высоким.
Еще в работе элеваторных узлов встречаются такие явления, при которых давление начинает расти невероятными темпами, а манометры до и после грязевика отображают одинаковое значение. Если это так, необходимо провести комплексную очистку грязевика обратного контура. Для этого следует открыть краны, очистить сетку и избавиться от всех загрязнений внутри.
Если размеры сопла изменились из-за коррозийных процессов, возможно, произошло вертикальное разрегулирование отопительного контура. В таком случае нижние радиаторы будут прогреваться достаточно хорошо, а верхние останутся холодными. Для устранения неисправности нужно заменить сопло.
Принцип работы элеваторного узла
Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.
Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.
Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.
Например, при температурном графике 130/70:
- при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
- при 0 градусов 76 градусов;
- при -22 градуса 115 градусов;
Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .
Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.
Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).
Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.
Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.
Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.
Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.
Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб
Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов
Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем
Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.
Какими системами можно управлять на расстоянии
Возможность автоматического управления отоплением доступна, если речь идет об автономных двухтрубных системах с принудительной циркуляцией теплоносителя. Это значит, что котел оснащен циркуляционным насосом или такой насос встроен дополнительно в подачу или обратку. При этом максимальная эффективность достигается в системах с коллектором (распределительной гребенкой).

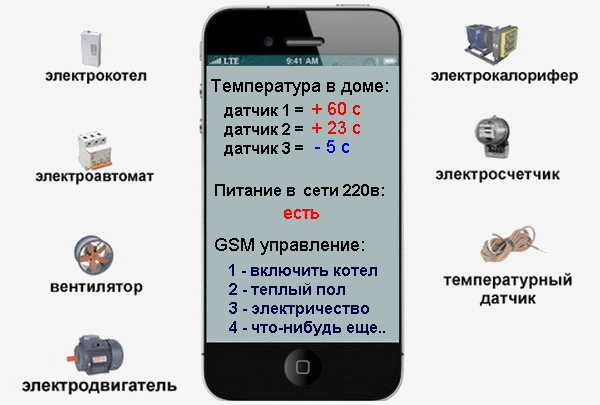

Модули управления GSM позволяют управлять не только котлом отопления, но и другими системами
При этом требуется дооборудование системы блоком безопасности, который работает в авторежиме. Он способен предотвратить негативные последствия при порывах, причиной которых стало избыточное давление. При перегреве пар, создающий высокое давление, выпускается через аварийный клапан.
Дистанционное управление котлом отопления, кроме платы управления, включается в себя:
- приборы, измеряющие температуру воды в системе;
- датчики давления;
- устройства, контролирующие уровень воды.
Есть и более сложные модели, которые способны подстраивать работу системы под изменяющуюся погоду. Для этого на улице устанавливаются дополнительные датчики. Все это «железо» управляется микропроцессором с определенным программным обеспечением. Именно программы и составляют основную долю стоимости, так как оборудование не настолько дорогое.
В систему дистанционного контроля входят датчики температуры, запорно-регулирующая арматура
Все это оборудование для контроля котла отопления на расстоянии монтируется в систему отопления дополнительно. Может устанавливаться как в процессе монтажа системы, так и «встраиваться» в уже готовую. Только учтите, что для дооборудования существующего отопления, необходимы солидные переделки — придется встраивать датчики и регулирующие/запорные устройства (клапана).
Модули для дистанционного контроля теплоснабжения
Модули управления отоплением
Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.
После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:
- GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
- Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.
При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.

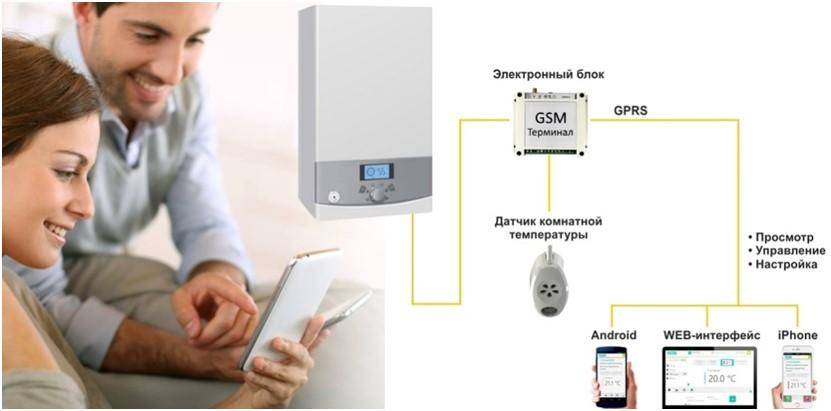

GSM блок управления котлом
GSM блок передачи данных
Самый простой и относительно доступный способ контролировать работу котла – установка управления отоплением по СМС. Для этого приобретается отдельный блок, который подключается к программатору или терморегулятору. Некоторые модели уже имеют подобную функцию.
На этапе выбора дистанционного управления отоплением следует определиться со способом передачи данных через сеть GSM. Это во многом зависит от возможностей конкретной модели телефона, а также встроенных функций блока передачи данных.
Проще всего можно получать сообщения в виде СМС. Установленный в рамку управления отоплением блок будет передавать следующие данные:
- Падение температуры и давления ниже (выше) критического уровня;
- Аварийный отказ в работе котла – отключение электропитания, отсутствие энергоносителя. При этом возможна передача кода ошибки и ее описания.
Блок со встроенным модулем СМС оповещений
Для обратного управления отоплением по телефону необходимо отправлять СМС определенного формата. С их помощью можно настраивать уровень температуры, инициировать запуск котла после аварийного отключения. Также во многих моделях встроена функция отсрочки команды. Т.е. передается значение какого-либо параметра, и указывается время активации котла для его достижения.
При этом важно помнить, что полученные данные могут расходиться с фактическими. Для эффективного управления радиаторами отопления необходимо знать степени погрешности следующих устройств:
- Температурных датчиков. Показания большинства электронных моделей имеют погрешность ±0,5°С;
- Шаг изменения температуры в терморегуляторе. Он может составлять от 0,2°С до 0,5°С.
На практике это действительно необходимо при установке отопления в режим анти замерзания, когда уровень нагрева теплоносителя поддерживается на уровне +5°С. Это позволяет сэкономить на затратах энергоносителя и при этом избежать аварийных ситуаций.
Контроль отопления через интернет
Получение данных об отоплении на смартфон
Управление отоплением через интернет имеет все плюсы, свойственные контролю теплоснабжения с помощью СМС сообщений. Однако возможность получать большее количество информации сказывается на качестве теплоснабжения.
Функции блока управления отоплением коттеджа при подключении к сети интернет имеют ряд преимуществ. Главным из них является возможность установки специальных программных комплексов. Они интегрируются в ноутбук, смартфон или любой другой вид персонального ПК. При этом дистанционное управление теплоснабжением отличается следующими возможностями:
- Удобный интерфейс. Чаще всего он рассчитан под операционные системы смартфонов. Но при небольшой доработке может быть установлен и в компьютер;
- Нет ограничения по количеству подключаемых пользователей, как в СМС блоках;
- Возможность настройки параметров и любой точки, где есть интернет. В этом случае нет необходимости включать роуминг. Исключением составляют услуги интернет от мобильных операторов.
Важно правильно осуществить предварительную настройку пульта дистанционного управления котлом отопления. Для этого рекомендуется сначала сверить фактические показания системы после их изменения
Это необходимо для калибровки системы.
Ошибки в процессе внедрения автоматического узла

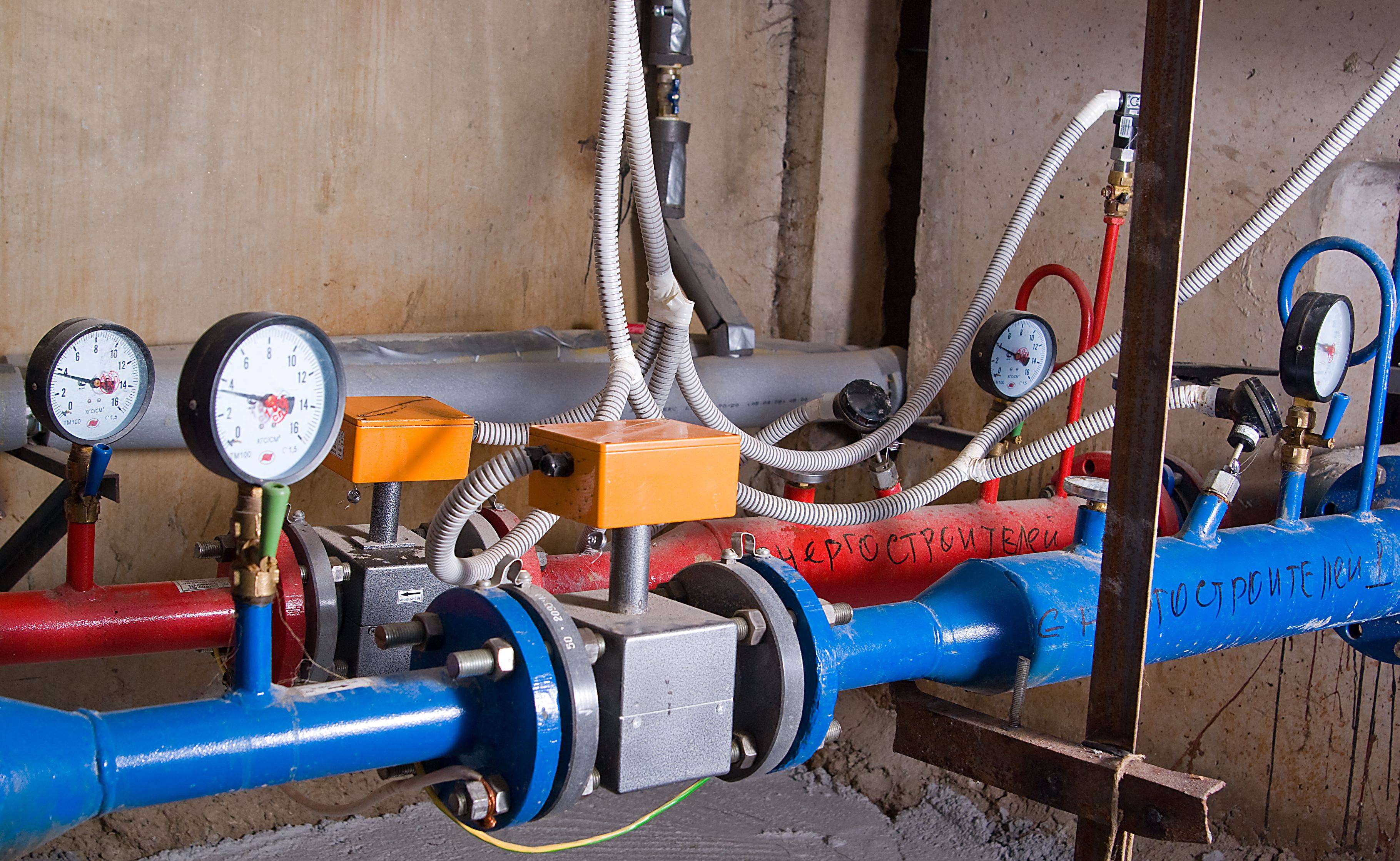

Узел управления отопления и ГВС по независимой схеме отопления и ГВС по закрытой схеме.
Ошибки могут возникнуть еще в момент планирования и последующей организации работ по внедрению системы отопления. Часто допускаются определенные ошибки в момент выбора технического решения. Не следует упускать правила устройства индивидуального теплового пункта. В конечном итоге в момент установки узла управления отопления может произойти дублирование функционала оборудования, которое устанавливается в ЦТП, это, в свою очередь, противоречит правилам эксплуатации тепловых установок. Так, установка узлов управления отопления с балансировочным клапаном может привести к высокому гидравлическому сопротивлению в системе, что повлечет необходимость замены или реконструкции теплового и механического оборудования.
Может называться ошибкой и некомплексный монтаж узлов управления отопления, что непременно нарушит установившийся тепловой и гидравлический баланс во внутриквартальных сетях. Это станет причиной ухудшения работы системы отопления почти каждого присоединенного строения. Необходимо сделать тепловую наладку в момент эксплуатации отопительного оборудования.
Часто ошибки случаются и в процессе ввода узла управления отопления на этапе проектирования. Это происходит по причине отсутствия рабочих проектов, использования типового проекта, лишенного расчетов, привязки и подбора оборудования к определенным условиям. Следствием становится нарушение режимов теплоснабжения.
Центральный элеваторный узел с камерой смешения: что это такое
Элеваторный узел устанавливается на пункте теплового распределения (в случае многоэтажных домов этот пункт находится в подвале).
Внешне устройство имеет вид Т-образной железной трубы, которая оснащена тремя фланцами. Дополнительно оно может оснащаться различными датчиками тепла и давления (так называемой “обмоткой”).
Внутри элеватор состоит из сужающейся камеры для создания зоны разряжения, камеры смешивания, камеры-перемычки для подачи холодной воды и камеры-диффузора. Агрегат устанавливается непосредственно на магистраль подачи, а вертикальная перемычка прикрепляется к обратной магистрали.
Принцип работы элеваторного узла следующий:
- Перегретая вода из тепловой магистрали попадает во входной отсек элеваторного узла.
- Входной отсек на конце сужается. Из-за этого резко увеличивается скорость потока. Это приводит к созданию в центре элеватора зоны разряжения.
- Из-за этого эффекта более холодная вода из магистрали отдачи начинает поступать в камеру смешения внутри элеватора.
- Происходит смешение перегретой и холодной воды, что приводит к охлаждению перегретой воды до нужной температуры.
- После этого охлажденная до нужной температуры вода проходит через камеру-диффузор и попадает в магистраль подачи.
- После прохождения через все трубы теплоноситель возвращается по тепломагистрали отдачи обратно в котельную или на ТЭЦ. Температура теплоносителя в таких трубах заметно ниже температуры в магистрали подачи. Поэтому этот теплоноситель может использоваться для охлаждения основного теплоносителя в магистрали подачи.
Преимущества и недостатки элеватора
Элеваторный узел системы отопления обладает как преимуществами, так и недостатками. Начнем с преимуществ:
- Очень простая конструкция и высокий уровень надежности.
- Низкая цена.
- Для монтажа не используется специальное оборудование.
- Полная энергонезависимость (не требует подключения к электросети).
- Экономия теплоносителя (использование элеватора позволяет снизить расход теплоносителя на 20-30%).
Однако у элеваторных узлов есть и недостатки:
- Для обеспечения герметичности понадобится точно рассчитать габариты устройства и найти соответствующий элеватор.
- Должен быть перепад давления на входной и выходной магистрали, но при этом перепад давления должен составлять не более 2 Ба.
- Невозможно контролировать температуру воды на выходе (однако есть элеваторы, которые обладают системой регулировки).
Важно! Элеватор очень чувствителен к загрязнению
