Насосы Wilo технические характеристики и обзор моделей

Повысительные насосы «Wilo» серии РВ: PB-088EA и PB-201 EA

Благодаря повысительной технике проблема слабого напора в водопроводной магистрали давно себя отжила. Увеличивая давление в водопроводной сети, обеспечивают бесперебойную работу водонагревательных приборов и функционирование санузлов. Рассматриваемые насосы внешне и функционально идентичны. Главное отличие состоит в диаметре рабочих колес. Рассчитаны исключительно на бытовое пользование. Перегонка сильно загрязненной воды с крупными включениями ими не допустима. Максимальная t 0C отметка в зависимости от модели составляет 60-80 0.

Преимущества:

  • стойкие к коррозии чугунные и пластиковые детали;
  • выдерживание незначительные (до 10 %) скачки напряжения;
  • функционирование в ручном и автоматическом режимах;
  • термозащищенный двигатель с производственным ресурсом на 10 лет;
  • встроенный датчик протока, мгновенно срабатывающий в момент откручивания крана;
  • быстрый монтаж – каждый насос поставляется с накидными гайками и прокладками для установки.

Технические характеристики «Вило» PB-088 EA/ PB-201 EA:

  • Крутящий момент – 2,9 тыс. об./мин;
  • Мощность двигателя– 70/200 Вт;
  • Сечение напорного/выводящего патрубка – 15/25 мм;
  • Диаметр выводящего патрубка —
  • Напор – 8/15 м;
  • Продуктивность – 2,1/3,3 м3/ч;
  • Самовсасывание – 8 м.

Источник

Разновидности циркуляционных насосов

Циркуляционные устройства, выпускаемые под брендом «Wilo», подразделяются на две категории. Одни из них могут обладать мокрым ротором, а другие, соответственно, сухим. Те устройства, что снабжены мокрым ротором, можно применять в отопительной системе на помещение площадью от 100 до 750 м², при этом циркулирующая в трубах жидкость может быть нагрета до 120°C.

Основные технические характеристики насосов Wilo:

  1. Минимальная температура, которую может иметь являющаяся теплоносителем жидкость — минус 10°C.
  2. Высота напора таких приборов может быть от 2 м до 12 м.
  3. Значение частоты вращения варьирует от 950 об/мин до 4800 об/мин. У насосов есть три различные скорости работы.
  4. Масса оборудования также бывает разной. Самые легкие устройства весят всего чуть более 2 кг, а вес самых тяжелых может достигать 8 кг.
  5. Рабочие части мотора размещаются в теплоносителе, благодаря чему он смазывается, и работа его становится бесшумной.

Особенности моделей

У производителя Wilo есть несколько популярных моделей циркуляционных насосов.

Wilo-RS 25 6

Модель производителя, которая создаёт напорный столб в 6 метров.

Преимущества:

  • мокрый ротор, скорость регулируется;
  • двигатель не реагирует на токи блокировки, нет необходимости в реле;
  • теплоноситель с температурой в диапазоне (от —10°С до 110°С);
  • перед картриджем установлен фильтр, что повышает надёжность насоса;
  • работает с полной функциональностью при температуре окружающей среды до 40°С;
  • простой монтаж;
  • занимает мало места (монтажная длина — 180 мм).

Серия Wilo Star RS

Линейка компактных надёжных насосов для бытового использования.

Литеры в наименовании означают характеристики изделия:

  • RS — тип, ротор, штуцеры;
  • далее идут цифры, обозначающие диаметр соединения, напор, диаметр патрубка.

Насос способен обеспечить постоянное давление в отопительной системе, но важно правильно подобрать нужный вариант, с учётом следующих факторов:

  • напорный столб в метрах;
  • подача насоса (то количество воды, которое он способен перекачать за единицу времени).

Фото 3. Циркуляционный насос Wilo модели Star RS. Прибор является устройством с мокрым ротором.

Эти величины предоставляются производителем, который тестирует устройство в условиях, максимально приближенных к реальным. В документации к насосу размещены графики, отражающие напорно-расходные способности насоса.

Основные характеристики:

  • напорный столб;
  • мощность (в зависимости от частоты);
  • давление в системе достигает 10 бар.

Предназначен для перекачивания только чистой воды, допускается добавление гликоля в соотношении 1:1.

Особенности:

  1. Двигатель не требует дополнительных устройств, устойчив к токам блокировки, не реагирует на скачки напряжения.
  2. Частота вращения переключается, для этого на клеммной коробке есть тумблер с маркировками разного размера. Это помогает добиться оптимальной температуры в доме и способствует экономии электроэнергии.
  3. Для удаления воздуха из системы, который приводит к холостой работе устройства, используется специальный винт.

Использование функции изменения частоты даёт возможность уменьшить энергопотребление до 50%. Если температура понизилась, частоту придётся увеличить. Если при слишком высокой частоте возникает шум, то снижение частоты поможет его уменьшить.

Эти универсальные устройства применяются:

  • для перекачивания холодной и горячей воды;
  • в контурах охлаждения и кондиционирования;
  • в домах и на предприятиях.

Насос прост в монтаже:

  • допускается установка на любом отрезке контура;
  • горизонтальная или вертикальная установка (ограничения указываются в техпаспорте);
  • клеммная коробка может устанавливаться в 4 позициях;
  • возможность двустороннего подключения кабеля;
  • для удобства монтажа предусмотрены пружинные клеммы.

Изделие выполнено из качественных материалов:

  • высокопрочный сплав серого чугуна (некоторые модели изготовлены из бронзы);
  • полипропилен (для рабочего колеса);
  • нержавеющая сталь (для вала);
  • металлографит (подшипники).

В числе достоинств первые позиции занимают вдохновляющая цена и низкое энергопотребление.

Стоимость модельных рядов WILO насосов

Насосные станции:- Drain Lift WS 40, могут устанавливаться как в доме, так и за его пределами. Используются в среде с крупностью частиц 40 мм. Стоят 54300 рублей.- FLA-1, с отрегулированным входным потоком, настроенным на защиту насоса в случае малого потребления воды. Цена составляет 194700 рублей.- FLA-1Helix 2204, работает при температуре жидкости 50°C и рабочим давлением 10-16 атмосфер.Стоят 188900 рублей.

Поставляются в Российскую Федерацию с 1997 года и пользуются широким спросом.

Вместе с тем, чтобы не растеряться, не потеряться и не ошибиться при покупке, есть смысл довериться компании с, почти, полутора вековым опытом производства насосного оборудования.

Особенности и сферы эксплуатации насосов «Wilo»

  • износостойкие детали;
  • автоматизированный процесс сборки и контроля за качеством;
  • сертифицированность готовой продукции;
  • развитая сеть сервисных центров, охватывающая всю Евразию;
  • энерго- и ресурсоэффективность;
  • возможность ремонта своими руками;
  • экологичность.

П рименение насосов «Вило» в:

  • отопительных контурах;
  • питьевом и коммунально-бытовом водоснабжении;
  • удалении сточных вод;
  • дренаже жилых и производственных помещений;
  • строительной отрасли;
  • ирригационных целях.

Классификация насосов «Wilo»

Все многообразие насосных установок от данного бренда по целевому предназначению делится на несколько групп:

  • циркуляционная техника – монтируется в отопительные контуры, системы кондиционирования. Служит для повышения теплоотдачи за счет ускорения перемещения теплоносителя;
  • скважинные агрегаты — насосы «Вило», рассчитанные на погружение в подземные источники различной глубины;
  • дренажные насосы, которые работают с водой различной степени загрязненности. Производят осушение затопленных подвалов, выгребных ям и пр.;
  • фекальные агрегаты – в отличие от предыдущего класса, легко пропускают сквозь твердые и полужидкие частицы, и в зависимости от модели – еще и измельчают до определенной фракции. Идеальное решение для заилившихся колодцев, септиков, канализационных узлов;
  • повысительное оборудование – за счет увеличения давления в водопроводном контуре (обычно для холодной воды) повышает напор воды.

Рассмотрим некоторые известные модификации насосов «Вило» и их характеристики.

Насос серии Star-RS

Насос Wilo Star-RS

Установка оснащена ротором мокрого типа, что позволяет предотвратить засыхание графитовых подшипников. Также для производства роторного колеса используется технический полимер. Особенность полимера заключается в том, что он легко переносит высокие температуры и их резкие перепады.

Насос имеет чугунный корпус, в котором устанавливается вал из нержавеющей стали. К трубопроводу он крепится резьбовым соединением. Диаметр входного и выходного отверстия зависит от модели насоса. Он используется в основном в системах, теплоносителем в которых является вода. Агрегат отличается бесшумной работой и низким потреблением электрической энергии.

Возможно, Вам понравится статья о том, как установить дополнительный насос в систему отопления.   О моделях насосов марки Грундфос Вы можете почитать здесь.   Также Вам может пригодиться статья о том, как работает насос Френетта.

Насосы Вило немецкого производства серии Star-RS обладают такими преимуществами:

  • низкая цена;
  • антикоррозийное покрытие корпуса;
  • возможность регулировать обороты;
  • прочность подшипников и стойкость к износу.

Насос такой серии способен работать при температуре до 110 градусов. Чтобы обеспечить качественную и долгосрочную работу установки, необходимо правильно подойти к его монтажу.

Завод ВИЛО РУС

Строительство завода в «Ногинск-Технопарке» в Московской области началось в 2013 году с покупки земельного участка. Осенью 2014 года был заложен первый камень в основание завода. Объем вложенных инвестиций в новое производство «ВИЛО РУС» составил 35 миллионов евро. На заводе планируется создать около 400 рабочих мест.

Проект и здание завода отмечены наивысшей оценкой профессиональной системы энергоэффективности GREEN ZOOM — «Платиновым сертификатом». В мае 2017 года производственно-складскому комплексу «ВИЛО РУС» был присвоен «Золотой сертификат международной системы сертификации LEED-NC (Новое Строительство)». Максимальное количество баллов объект набрал по разделам: «Водоэффективность», «Инновации», «Региональные особенности». По итогам сертификации объект набрал 64 балла. По результатам энергетического моделирования энергоэффективность объекта составила 25,09%.

Завод находится на 50 км Горьковского шоссе (трасса М7 Москва — Нижний Новгород). На территория площадью 5,5 Га располагается производство (8500 кв.м), логистический центр (7000 кв.м) и административно-офисное здание (6110 кв.м). На заводе действуют 21 сборочная линия, 10 испытательных трубопроводов для погружных насосов и самый большой в Европе испытательный стенд с глубиной бассейна 12 м и вместимостью около 1000 куб. м.

Как выбрать насосную станцию «Wilo»

При покупке системы для обеспечения частного дома или другого строения важно уделить внимание следующим характеристикам:

  1. Тип насоса. Самовсасывающая функция будет актуальна для неглубоких колодцев, скважин, когда до верхнего слоя воды не более 8 м (Jet HWJ, MultiCargo). Если расстояние до зеркала жидкости больше, тогда подойдут погружные станции. Также их применяют для загрязненных вод.
  2. Просчитать производительность. Средний расход жидкости составляет до 4 л через кран и от 10 до 12 л посредством душа. При подсчете всех водозаборных точек с одновременным их использованием можно получить цифру, означающую производительность устройства. Минимальный показатель 2,7 м3/час (Jet HWJ 201), максимальный – 8 м3/час (HMP 603).
  3. Величина напора. Составляется из высоты, на которую нужно доставить жидкость, давления и неминуемых потерях при прохождении горизонтальной трассы трубопровода (на 10 м приходится 1 м. водяного столба). Станция повышения давления Wilo линейки Economy и Comfort существенно увеличивают напор воды.

Дополнительные функции в виде защиты от сухого хода или холода позволяют продлить эксплуатацию устройства.

Коротко о компании Вило

Группа WILO — это ведущий мировой производитель насосного оборудования, используемого в быту, коммунальной сфере и промышленности. Компании была создана еще в 1872 году, когда ее основатель Луи Аплэндер начал производить скобяные изделия.

На данный момент WILO является лидером в области цифровых инноваций. Компания выгодно отличается от конкурентов высокоэффективными и энергосберегающими решениями, что позволяет ей выпускать качественное оборудование по немецким стандартам. Сейчас предприятия этой компании открыты по всему миру, их количество достигает 60.

На отечественном рынке функционирует подразделение «ВИЛО РУС», основанное в 1997 году. Сейчас в его состав входят 30 филиалов. В 2016 году открылся собственный сервисный центр, который специализируется на ремонте оборудования WILO.

Преимущества насосов

Каждая из групп обладает своими особенностями. Благодаря универсальности они имеют широкую сферу применения, легко устанавливаются, можно выбрать подходящий вариант для каждого отельного случая. Кроме этого, существует ряд положительных сторон:

1. Котлы с насосами Wilo работают при меньшем расходе топлива, что обеспечивает экономию. Подбор модели с отключением позволяет отказаться от мембранного бака, который необходим при других агрегатах. Также компактная комплектация сохраняет площадь, так как оборудование не занимает много места.

2. Циркуляционные насосы отопления защищены от коррозии, благодаря катафорезному и лаковому покрытию внутренних элементов и корпуса. Это говорит о надежности и долговечности.

3. Снижение тепловых потерь обусловлено защитой мокрого ротора от перегрева. Также встроенная изоляция предохраняет от конденсата.

4. Насосы для отвода стоков оснащены надежной системой очистки, которая не позволяет крупным включениям попадать внутрь механизма. Это гарантирует долгий срок службы и сохранение характеристик, профилактику можно проводить гораздо реже, чем на аналогичных устройствах.

5. Насосы успешно применяются для кондиционирования, ГВС, пожаротушения, снабжения питьевой водой, в отопительной системе. Поэтому в одной инженерной сети можно использовать несколько разных видов или выбрать сдвоенные варианты.

6. Вся линейка имеет приемлемые расценки, доступные для индивидуального, коллективного и промышленного использования.

Рекомендации по подбору

Руководствуясь советами производителей, характеристиками и свойствами каждой марки, можно определиться с наиболее подходящим вариантом. Чтобы выбрать оборудование, необходимо знать некоторые требования:

1. Продуктивность вычисляется согласно условиям минимальной загруженности, напора, площади помещения, с учетом типа жидкости, температуры и диаметра труб. Производительность подразумевает объем носителя и его расход. При подборе насоса для системы отопления используют следующую формулу: Q=N/(t2-t1), где Q – это количество, N – мощность котла, t1 (условно +60 С) – температура жидкости в обратном контуре, t2 (90 С) – параметр подающей части. При расчетах определяют, что для 10 м длины отопительной системы необходимо 0,5 м напора.

2. Давление подразумевает уровень, на который насос поднимает воду. Обычно измеряется в атмосферах. Оборудование Вило имеет разный параметр подъема носителя, подходит для труб с любым диаметром

Чтобы выбрать нужную марку, следует обращать внимание на все цифры маркировки. Например, Wilo Top Z 40/7 имеет номинальный диаметр для подсоединения 40, при напоре 7 метров

3. Если планируется включение только для подпитки, небольшой корректировки давления, необязательно покупать мощное устройство. Вполне достаточно использование Star-Rs. Подбор циркуляционного насоса для систем ГВС происходит с учетом постоянного применения даже для маленькой семьи. В этом случае играет роль мощность электроэнергии, но стандартных 200 Вт для жилых помещений вполне хватает.

Цены и характеристики

Стоимость зависит от предназначения, мощности, степени сложности оборудования, особенностей обогревающей конструкции. Разнообразие объясняет большой диапазон цен. Чтобы выбрать подходящий насос для системы отопления, необходимо высчитать расход носителя и давление. Для тех, кто собирается купить продукцию Wilo, можно воспользоваться таблицей, в которой указаны характеристики и цены на самые востребованные модели:

МодельТепловая мощность, кВтОтапливаемая площадь, м2Подача жидкости, м2/часОптимальный напор в метрахКомментарииСтоимость, рубли
Wilo Star-rs 25/423-463502,02,0Рекомендуется для систем охлаждения и отопления, мощность регулируется вручную по трем ступеням.8500
Wilo Top-Rl 25/7,548-967003,73,7Одинарный насос с катафорезным покрытием корпуса и электронной защитой мотора.25000
Wilo Bl 100/170-37/270-1001 5003838Одноступенчатый низконапорный, с сухим ротором. Отличается мощностью и максимальным напором310000
Wilo Star-rs 15/2-13025-453502,52,6Благодаря компактным размерам, монтируется в любом положении, подходит для домашнего применения7500
Stratos-Eco 30/1-530-455002,55Оснащен мокрым ротором и встроенной системой авторегулировки мощности30000
Star-Z 15-120-3030031,5Предназначен для ГВС и отопления15000
Top-S 25-1070-1401100710Подходит для чистой и слабозагрязненной жидкости25000

Дата: 15 апреля 2016

Принцип работы циркуляционного насоса Wilo MTSL 155 HE 2

Главной частью насоса является электрический двигатель, состоящий из статора с несколькими катушками индуктивности для регулировки скорости вращения, и ротора, который интегрирован на валу с подшипниками.

Когда на одну из обмоток статора подается питание, создается электрическое поле, приводящее в движение ротор с турбиной. Лопасти турбины захватывают жидкость из всасывающего патрубка, и перемещают ее по выходной трубе. Таким способом осуществляется циркуляция теплоносителя по всему контуру отопления.

Рассмотрим основные причины приводящие к поломке насоса Wilo MTSL 15/5 HE — 2.

Нестабильное напряжение в сети

При пониженном питании мотор насоса замедляет свою работу вплоть до полной остановки. При повышенном напряжении происходит нагрев катушек индуктивности, из-за чего может возникнуть межвитковое замыкание или прогар провода обмотки.

Загрязнение механизмов насоса

При температуре жидкости более 60 ᵒС на турбине и валу может образовываться накипь, которая будет тормозить вращение якоря мотора. Причинами заклинивания насоса могут послужить и повышенное окисление движущих механизмов или попадание инородных предметов.

Некачественный материал комплектующих

Если в насосе используются детали, изготовленные из некачественных материалов — его ресурс резко снижается. Например, вал начинает заклинивать из-за образования на поверхности подшипников слоя ржавчины, потому что они изготовлены из бронзы, в состав которой входит железо. Такие симптомы свойственны для неоригинальной модели.

Неправильная эксплуатация прибора

Вода через работающий насос должна постоянно циркулировать с определенной скоростью. При нарушении движения теплоносителя (перекрыт кран обратной или подающей линии, забит фильтр системы и т. д.), в устройстве будут перегреваться подшипники и катушки индуктивности — это приведет к заклиниванию ротора, обрыву или замыканию обмотки статора.

Циркуляционный насос Wilo MTSL 15/5 HE — 2 нельзя использовать, когда в трубопроводе отсутствует вода. Но так как двухконтурные автоматические агрегат фирмы Ariston оборудованы датчиками давления жидкости, котел не включится при отсутствии воды в системе или низком ее давлении.

Рекомендации по эксплуатации и обслуживанию

В ходе работы циркуляционного насоса могут возникать различные проблемы. Конструкция изделий WILO настолько простая, что обслуживать их можно своими руками, не прибегая к помощи профессионалов.

Часто встречаемые проблемы и пути их решения:

  1. Вал перестал вращаться. Эти насосы настолько тихо работают, что сразу невозможно определить причину поломки. Для выявления неисправности применяется специальный тестер вращения вала. Если на шкале отображается отсутствие движения, прибор нужно отключить от питания. Данная ситуация иногда встречаются при длительном простое или когда внутрь камеры попадает посторонний предмет. В любом случае придется разбирать насос и откручивать вал, после чего из него удалить посторонние частицы.
  2. Появился скрип. Чаще всего это случается при нагреве системы. Скрип слышен, если шкив двигателя начинает соприкасаться с пробкой пуска. Для устранения этой неполадки достаточно на пробку установить прокладку. Если это не помогает, то часть шкива, которая трется о втулку, можно отпилить, но не больше 3 мм.
  3. Насос глохнет. Обычно причина кроется в образовавшейся накипи, которую нужно очистить при помощи щетки. Если в системе предусмотрен фильтр грубой очистки, такая проблема практически не возникает.
  4. Вибрация помпы. Это говорит о том, что нужно заменить подшипники. Появление вибрации может свидетельствовать также о падении давления, которое следует повысить. Иногда помогает уменьшение вязкости теплоносителя.
  5. Низкий напор воды. Проблема свидетельствует о том, что прибор подключен неправильно. Подобное может произойти при загрязнении фильтра, неисправности водяных труб или наличии в теплоносителе большого количества гликоля.

Данные аварийные ситуации случаются крайне редко и чаще всего по причине неправильного подключения оборудования. В любом случае, исправляются они просто и без применения особых инструментов.

Производительность и качество Wilo

Циркуляционный насос для отопления Wilo, который можно все чаще встретить в современных отопительных системах, призван поддерживать высокий уровень циркуляции теплоносителя в сети. Благодаря его работе потребители получают гораздо больше тепловой энергии. К тому же это приводит и к увеличению КПД всей системы.

Включение в состав контура циркуляционного насоса Wilo позволяет добиться заметного уменьшения расхода труб. Дело в том, что в этом случае для системы используют трубы гораздо меньшего диаметра в отличие от систем, основывающихся на принципе естественной циркуляции.

Во время эксплуатации насосных установок Wilo почти полностью отсутствует шум. При этом они отличаются высокой надежностью и практичностью, небольшими габаритами, не создавая проблем в процессе технического обслуживания. Установить же их можно очень быстро.

Каждому циркуляционному насосу, который предлагает компания Wilo, присущи такие качества, как современное исполнение, высокая производительность, а также продолжительный срок службы

Немаловажно и то, что процедура монтажа этих устройств не требует много времени и сил. Довольно привлекательной является и цена на это оборудование, в чем ему уступают многие конкуренты

Сегодня в продаже можно встретить множество моделей насосов, изготовленных этим известным немецким концерном. Уже создано много сайтов, предоставляющих возможность любому желающему познакомиться с ассортиментом компании Wilo, который выделяется большим разнообразием.

Разновидности

Хотя компания Вило сумела выпустить немало циркуляционных насосов, все же высоковостребованными можно назвать следующие модели, которые просто установить:

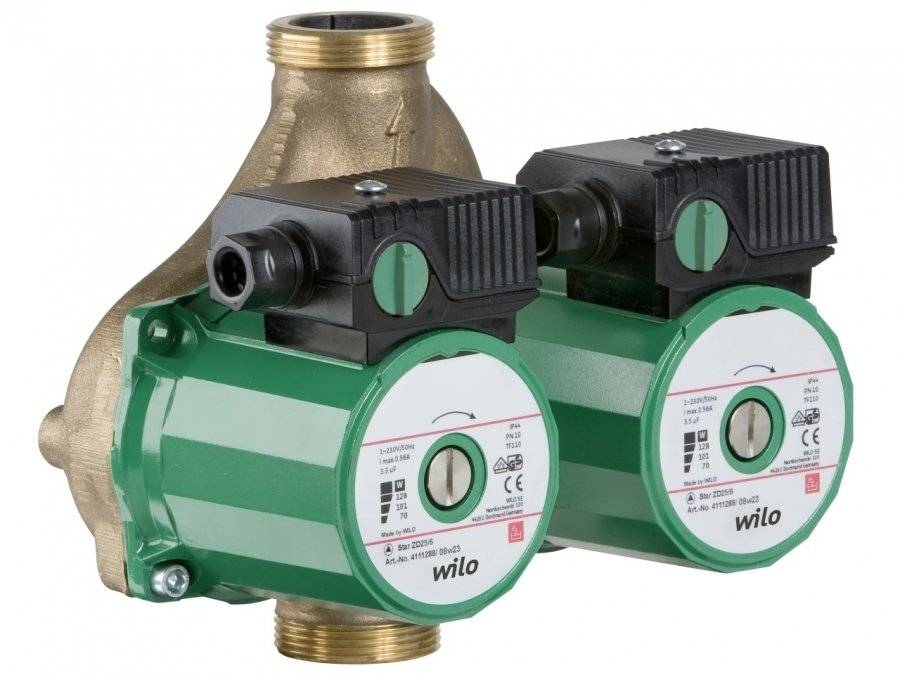

  • WiloStar-RS и модель WiloStar-RSD – хотя они и не обладают впечатляющей мощностью, это компенсируется высокой надежностью, а также низкой ценой. Их можно подключить ко многим домашним системам обогрева. Эти устройства оборудованы ручным переключателем частоты вращения, при помощи которого можно добиться увеличения КПД прибора. Подобные насосы могут устанавливаться в помещениях, площадь которых составляет 200-750 кв. м;

  • Wilo Stratos ECO — эти образцы являются усовершенствованным вариантом предыдущего поколения циркуляционных насосов. Они могут работать в составе крупных систем обогрева, к которым подключен котел мощностью не менее 25 кВт. Эти модели характеризуются наличием электронного управления, которое позволяет выбирать желаемую мощность и режим производительности. Эти образцы могут с успехом обогревать небольшие коттеджи. Среди достоинств, которыми обладают подобные насосные установки, следует выделить низкий расход электричества, а также способность выполнять свои функции даже в условиях отрицательных температур;
  • TOP-RL и модель TOP-S – основным назначением этих насосов является обогрев объектов с минимальной площадью 1400 кв. м. Модели представлены в трехфазном и сдвоенном вариантах и предусматривают возможность перевода на режимы повышенной эффективности и производительности;
  • Wilo TOP-Z – уникальность этих установок заключается в том, что они могут использоваться в системах, в которых имеется вероятность образования отложений солей магния и кальция. Демонстрируя высокую эффективность в работе, эти аппараты не выходят из строя даже в том случае, когда в систему подается вода низкого качества.

Преимущества насосов

Обладая множеством достоинств, циркуляционные насосы для систем отопления Wilo отличаются и универсальностью. К тому же их легко установить. Поэтому этот вариант решения проблемы отопления подойдет и для владельцев небольших загородных домов, и для собственников промышленных предприятий.

Отдавая предпочтение насосам этой марки, покупатель может рассчитывать на следующие преимущества:

  1. Благодаря более эффективной циркуляции по трубопроводам увеличивается количество поступаемой тепловой энергии, которая без труда доходит и до самых удаленных участков отопительной системы;
  2. Котлы начинают работать при меньшем расходе топлива, что обеспечивает экономию денежных средств. В первую очередь этот положительный эффект ощущается при использовании циркуляционных насосов в крупных котельных на производственных предприятиях и прочих объектах;
  3. Решение оснастить систему обогрева циркуляционным насосом положительным образом сказывается на сроке службы системы. Использование подобных установок позволяет поддерживать в системе высокой уровень давления, что не дает образовываться отложениям солей во время движения теплоносителя по трубам. Другим плюсом этих агрегатов следует назвать отсутствие закупорок и сужения диаметров труб.

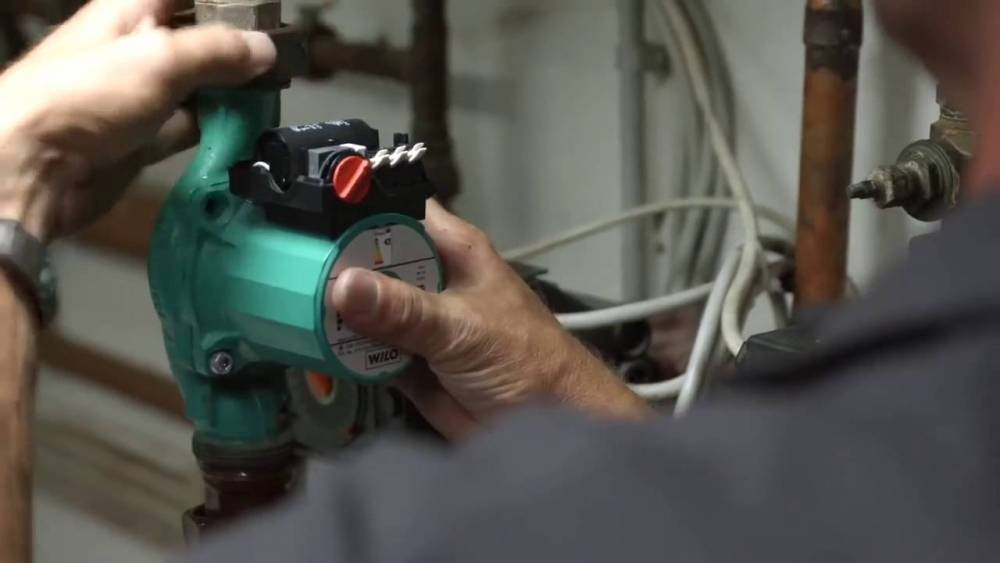

Особенности монтажа

Установка может проходить разными методами.

Выделяют 2 схемы:

  1. Однотрубная. Постоянно расходуется теплоноситель, при этом перепады температур незначительные.
  2. Двухтрубная. С высокими перепадами и переменным расходом.

Перед началом монтажных работ детально изучается инструкция к изделию

Также важно подобрать место установки, а именно — к прибору должен быть доступ для технического обслуживания. Чаще всего оборудование этого вида устанавливается перед котлом

Монтаж на подаче не актуален, так как появляется вероятность создания вакуума.

Этапы установки:

  1. Из системы сливается оставшаяся жидкость.
  2. Очищается трубопровод.
  3. Проводится монтаж самого насоса и вспомогательной арматуры.
  4. В систему заливается жидкость, из которой удаляется лишний воздух.

Для грамотного монтажа требуется подготовка обвода. Благодаря ему устройство сможет продолжить свою работу, даже если отключат электроэнергию. Диаметр главной трубы и обвода обязательно должны различаться.

Придерживаясь этих рекомендаций, даже начинающий мастер справится с установкой:

  1. Для достижения максимальной производительности, вал прибора должен стоять в горизонтальной плоскости.
  2. Клеммная коробка устанавливается сверху.
  3. С каждой стороны насоса должен стоять шаровой кран, необходимый для последующего обслуживания.
  4. В системе должен присутствовать фильтр, удаляющий из теплоносителя мелкие частицы.
  5. Сверху обводной линии должен стоять клапан для удаления воздуха.
  6. Наличие запорной арматуры необходимо, чтобы не протекала вода.
  7. Для открытой системы отопления предусматривается расширительный бак.
  8. Для повышения производительности места соединений прибора нужно качественно загерметизировать.

Грамотная установка с соблюдением всех правил и рекомендаций — залог эффективной работы насосного оборудования.

Как выбрать циркуляционный насос

Каждый циркуляционный насос имеет набор технических характеристик. Они подбираются под параметры каждой системы индивидуально.

Подбираем технические характеристики

Начнем с подбора технических характеристик. Для профессионального расчета есть куча формул, но для подбора насоса для системы отопления частного дома или квартиры можно обойтись усредненными нормами:

Выбрать циркуляционный насос для отопления следуя этим правилам несложно. Расчеты элементарные. Но надо сказать, что данные цифры — среднестатистические. Если ваш дом в каком-то пункте сильно отличается от «средних показателей», надо делать поправки либо в сторону увеличения, либо в сторону уменьшения технических характеристик. Например, вы хорошо утеплили дом, мощность купленного ранее котла оказалась избыточной. В этом случае имеет смысл брать помпу с меньшей производительностью. В обратной ситуации — в доме в сильные холода зябко — можно поставить более производительный циркуляционник. Он временно решит проблему (в дальнейшем надо или утеплять или менять котел).

Подбор модели

При выборе конкретной модели обратите внимание на график с напорной характеристикой насоса. На графике надо найти точку, в которой пересекаются значения напора и производительности

Она должна располагаться в средней трети кривой

Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже)

Она должна располагаться в средней трети кривой. Если она не попадает на какую-то из кривых (их обычно несколько, характеризующих разные модели), берут ту модель, график которой оказывается ближе. Если точка стоит посередине, берут менее производительную (ту, что расположена ниже).

На что еще обратить внимание

В технических характеристиках циркуляционных насосов есть еще несколько позиций, на которые стоит обратить внимание. Первый — допустимая температура перекачиваемой среды

То есть, температура теплоносителя

В качественных изделиях этот показатель находится в диапазоне от +110°C до +130°C. В дешевых может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, но если стоит твердотопливный котел — температура до которой может быть разогрет теплоноситель очень важна

То есть, температура теплоносителя. В качественных изделиях этот показатель находится в диапазоне от +110°C до +130°C. В дешевых может быть ниже — до 90°C (а по факту 70-80°C). Если система у вас рассчитана как низкотемпературная, это нестрашно, но если стоит твердотопливный котел — температура до которой может быть разогрет теплоноситель очень важна.

Стоит обратить внимание и на максимальное давление, при котором может работать насос. В системе отопления частного дома оно редко бывает выше 3-4 атм (это для двухэтажного дома), а в норме составляет 1,5-2 атм

Но все равно, обращайте внимание на данный показатель

Но все равно, обращайте внимание на данный показатель. На что еще обратить внимание — на материал, из которого сделан корпус. Оптимальный — чугунный, более дешевый — из специального термостойкого пластика

Оптимальный — чугунный, более дешевый — из специального термостойкого пластика

На что еще обратить внимание — на материал, из которого сделан корпус. Оптимальный — чугунный, более дешевый — из специального термостойкого пластика

Тип и размер соединения

Циркуляционный насос может иметь резьбу или фланцевые соединения. Резьба бывает наружной и внутренней — под нее подбираются соответствующие переходники. Подсоединительные размеры могут быть: G1, G2, G3/4

Тип и размер соединения. Циркуляционный насос может иметь резьбу или фланцевые соединения. Резьба бывает наружной и внутренней — под нее подбираются соответствующие переходники. Подсоединительные размеры могут быть: G1, G2, G3/4.

Также стоит обратить внимание, на наличие защиты. Может быть защита от сухого хода

В циркуляционных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит за счет перемещаемой среды

Если воды, нет, мотор перегревается и выходит из строя

В циркуляционных насосах с мокрым ротором она очень желательна, так как охлаждение мотора происходит за счет перемещаемой среды. Если воды, нет, мотор перегревается и выходит из строя.

Еще один тип защиты — защита от перегрева. Если мотор нагревается до критического значения, теромореле отключает питание, насос останавливается. Две эти функции продлят срок эксплуатации оборудования.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
