Устройство крана-смесителя для кухни и его ремонт своими руками

Виды смесителей

Смесители бывают:

• двухвентильные;
• однорычажные;
• термостатические;
• бесконтактные.

Двухвентильные это классические смесители с кранбуксой для открывания и регулирования потока воды.

Однорычажные более сложные по конструкции. Они позволяют одним рычагом, который имеет ход вправо, влево, вверх и вниз регулировать не только силу потока воды, но и температуру.

Термостатические отличаются от остальных тем, что в автоматическом режиме будут подавать воду заданной температуры.

Бесконтактные управляются инфракрасным датчиком, который связан с запорным клапаном.

Чем сложнее конструкция смесителя, тем он более зависим от растворенных в воде солей.

Инструменты для ремонта своими руками

Обычно ремонт своими руками однорычажного смесителя для кухни или ванной не занимает много времени. Необходимо выяснить, какую поломку придется устранять и заранее подготовить инструменты, которые могут пригодиться – набор ключей, шестигранный ключ, пассатижи, плоскую и крестовую отвертки, нож, набор уплотнителей и сменные картриджи. Хотя, если этих предметов нет, как и желания заниматься ремонтом смесителя, всегда можно вызвать сантехника.

Практически любая неисправность приводит к тому, что устройство приходится разбирать. Чаще всего владельцы однорычажных шаровых смесителей сталкиваются со следующими проблемами:

• Слабый напор. Чтобы починить, выкручивают аэратор, тщательно промывают его под струей воды и устанавливают обратно. При необходимости покупают новую деталь.
• Потеря герметичности шарового механизма. Снимают рычаг, демонтируют старый уплотнитель под фиксирующей гайкой, устанавливают новый и крепят его на место.
• Трудности с регулировкой температуры воды. Обычно проблема в самом механизме. Разбирают смеситель, при обнаружении неисправностей меняют «шарик», уплотнительные резинки и собирают устройство.
• Поломка переключателя душа. Проблема заключается в поврежденных прокладках золотника или износе пружины, которая не возвращает кнопку в обратное положение. В первом случае снимают декоративный колпачок переключателя и меняют уплотнитель, а во втором – пружину.

Несмотря на то, что картриджевые устройства имеют другое строение, некоторые неисправности в них устраняют тем же способом. Это касается прочистки аэратора, замены уплотнительных колец и ремонта переключателя душа. А есть схожие проблемы, которые решают иным способом.

• Устранение течи. Снимают рычаг смесителя, при помощи ключа подтягивают крепежную гайку и пробуют пустить воду. Главное, сильно не перетягивать, чтобы в дальнейшем избежать поломки штока.
• Износ механизма. Разбирают смеситель, осуществляют демонтаж старого картриджа и осматривают его на наличие трещин, через которые может течь вода. Вставляют новую деталь. Если она не шевелится, значит, заняла правильное положение.

Особенности двухвентильного смесителя

Двухвентильный смеситель

Двухвентильный смеситель является предшественником однорычажного. На рынке давно появились технологичные модели последнего, среди которых сенсорные, с функцией запоминания напора и температуры воды, но вентильная разновидность кранов до сих пор остается популярной.

В двухвентильном устройстве напор и температура воды регулируются путем поворота двух вентилей-барашков. Какой смеситель лучше: однорычажный или двухвентильный – сложно сказать однозначно, поскольку внутреннее устройство у них совершенно разное. Однако второй считается более долговечным и ремонтопригодным.

Конструктивные особенности:

• Изготавливают из латуни, нержавеющей стали. Производители, желающие сэкономить, выпускают также модели из силумина, не отличающиеся прочностью и долговечностью.
• В корпусе предусмотрены каналы под горячую и холодную воду, камера смешивания воды.
• Вентили управляют кран-буксами – запорными механизмами, которые позволяют регулировать объем горячей и холодной воды, поступающей в камеру смешивания.
• В смесителях для ванны предусмотрен золотниковый клапан, с помощью которого подача воды переключается с излива на душ.
• Снаружи к корпусу крепится гусак (душевой шланг).
• На обратной стороне корпуса расположены резьбовые соединения для подключения смесителя к водоразборной точке.

Подключение двухвентильных смесителей производится непосредственно к жестко закрепленным трубам или к гибким патрубкам, которые могут быть короткими или длинными. Различают:

• Кран типа «елочка» – в корпусе имеются два канала, которые подсоединяются к трубам посредством тройника. К такому типу конструкции относится двухвентильный смеситель для кухни.
• Патрубковый кран – элементы подключаются и устанавливаются отдельно, а функционирование обеспечивается за счет гибких или жестких патрубков.

Различаются и кран-буксы. Они могут быть:

• с резиновыми прокладками;
• с керамическими дисками.

И те, и другие взаимозаменяемы, если совпадает диаметр, шаг резьбы и глубина посадки.

Как починить шаровой однорычажный смеситель

Устранение засора

На фото показан результат очистки душевой головки

Этим приспособлением может быть дополнен однорычажный смеситель. При сильном загрязнении кальциевый налёт способен полностью перекрыть технологические протоки аэратора. Для удаления таких стойких загрязнений применяют раствор лимонной кислоты (15−30 г порошка на 0,5 л воды). Им заливают изделия на 4−5 часов.

Важно! Тонкий слой хромирования можно повредить кислотосодержащими растворами, абразивными средствами.

Видео – как разобрать однорычажный кран в ванной для очистки аэратора:

Замена уплотнительных резинок

Для лучшей герметичности используются специальные шайбы и уплотнители

Чтобы не ошибиться с выбором, при посещении магазина берут с собой вышедший из строя образец. Если поиск выполняется в сети Интернет, необходимо уточнить соответствие размеров.

Устранение неполадок переключателя

Компоненты рычажного механизма с золотником

При повороте рукоятки (10) специальный винт (9) через нитяной уплотнитель (9) перемещает кривошип (7). Этот элемент приводит в действие золотник (6). На его торцевых частях закреплены прокладки, перекрывающие отверстия для подачи воды по разным трассам (душ/кран).

К сведению! Также применяют картриджные, пробковые и кнопочные переключатели. В каждом случае надо разобраться с особенностями конструкции, чтобы упростить поиск неисправностей и ремонт.

Замена уплотнительных резинок золотника

Проверить целостность верхней прокладки несложно. Для этого достаточно открутить гибкий шланг. Через отверстие можно крючком, сделанным из проволоки, вынуть дефектное изделие. Однако вставить тем же путём новую прокладку не получится. Для замены нужна полная разборка.

Демонтаж компонентов выполняют последовательно. После извлечения золотника устанавливают новые прокладки. Специалисты рекомендуют применять изделия толщиной от 3 до 4 мм, выбирать материалы среднего уровня твёрдости. Такая замена обеспечит необходимую герметичность и долговечность узла

При установке нитяного сальника действуют осторожно, чтобы не повредить резьбу в процессе закручивания специального винта

Мнение эксперта
Валерий Дробахин
Инженер-проектировщик ВК (водоснабжение и канализация) ООО “АСП Северо-Запад”

“В некоторых модификациях вместо прокладок установлены тонкие резиновые кольца. Такие изделия быстрее выходят из строя по причине меньших размеров и соответствующего увеличения нагрузок на рабочие поверхности. После установки новых деталей их смачивают водой, чтобы золотник без лишних затруднений вставить в корпус.”

Замена пружины переключателя

Детали узла

Демонтируют декоративную крышку и кнопку (в некоторых моделях – одно изделие). Извлекают шток. Устанавливают новую пружину вместо изношенной. При необходимости заменяют уплотнительные элементы. Сборку выполняют в обратном порядке.

Шаровый кран самый популярный вариант

Наиболее распространенной на сегодняшний день конструкцией смесителя можно смело назвать шаровый кран. Он представляет собой механизм с одной поворотной ручкой. При движении ручки вверх-вниз регулируется напор воды, вправо-влево – ее температура. Популярность такого устройства объясняется не только простотой и удобством его эксплуатации, но и повышенной надежностью.

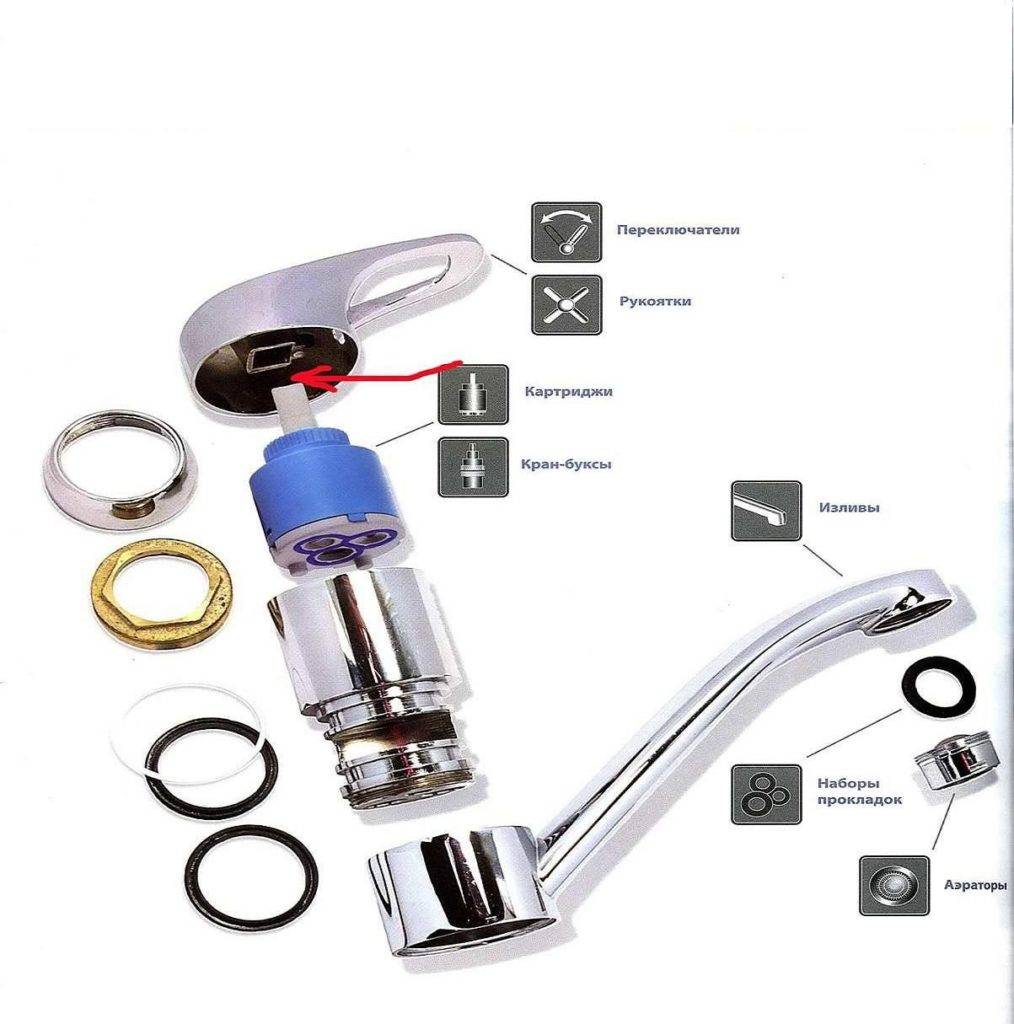

Устройство однорычажного смесителя

Для того, чтобы ответить на вопрос «как отремонтировать шаровый смеситель», нужно понимать, как работает система. Вот так шаровый кран выглядит в разрезе.

Делается это по следующему алгоритму:

• Перекрываем и сливаем воду;
• Демонтируем смеситель;
• Поддеваем ножом или отверткой декоративную заглушку и снимаем ее;
• Выкручиваем винт;
• Снимаем рычаг;
• Вынимаем картридж и устанавливаем на его место новый;
• Производим сборку.

Вот и все. Теперь ваш смеситель точно будет работать как новый.

Засор в аэраторе

Когда вода в ванной течет тоненькой струйкой, а в кухне бьет мощным потоком, говорить о вине водоканала не приходится. Так, как починить смеситель в ванной, если упало давление воды? Самой частой и легко устраняемой причиной такой неполадки является засор аэратора.

Проверить, ваш ли это случай, очень просто. Отвинтите аэратор и откройте кран. Если напор воды нормализовался – виновник найден. Очень ржавый аэратор лучше заменить, а просто засорившийся достаточно промыть, направляю струю воды на внешнюю его поверхность. Теперь устанавливаем деталь на место и все готово.

Засор в водопроводной трубе или шланге

Если простые манипуляции с аэратором не возымели действия, скорее всего, засорилась труба или шланг. Довольно часто в домах со старыми металлическими трубами, отпавшая от их внутренней поверхности ржавчина перекрывает сечение, что и приводит к падению давления в смесителе. Справится с проблемой поможет прочистка труб, но лучше все же заменить их на пластиковые. Внутренняя поверхность современных труб из полимеров очень гладкая и не подвержена коррозии, а значит, не «зарастает».

Если же возможности заменить трубопровод пока нет, вооружитесь тонким тросом-«змейкой», отсоедините трубу с двух сторон и принимайтесь за прочистку.

Неполадки с переключателем «душ-ванна»

Теперь переходим к ответу на вопрос, как отремонтировать смеситель в ванной, если подача воды в душ прекращается сама собой. Рычаг-переключатель самопроизвольно опускается, и вода течет только через кран.

Причиной такой неисправности может стать износ прокладок золотника. Если испорчена только верхняя прокладка, снимать смеситель не придется. Поскольку «на глаз» определить это невозможно, для начала стоит заменить именно ее, а уж потом делать выводы:

• Отвинчиваем накидную гайку шланга и снимаем его;
• Тонким крючком или шилом поддеваем прокладку;
• Новую прокладку смачиваем водой и устанавливаем на место;
• Собираем смеситель.

Если таким образом поломку устранить не удалось, придется менять нижнюю прокладку:

• • Перекрываем воду;
  • Снимаем гибкий шланг, открутив накидную гайку;
  • Снимаем излив и переходник;
  • Снимаем переключатель и извлекаем эксцентрик;
  • Вынимаем золотник;

Тонкой отверткой или крючком снимаем нижнюю прокладку (верхняя у нас уже заменена);

Если верхняя прокладка золотника уже была заменена, делать это повторно не нужно

• Новую прокладку надеваем, смачиваем водой и устанавливаем золотник обратно;
• Собираем смеситель.

На кухне смеситель эксплуатируется гораздо активнее, чем в ванной комнате, поэтому из строя выходит значительно чаще. В редких случаях единственное решение возникшей проблемы – покупка нового прибора и приглашение слесаря-сантехника, в остальных можно справиться самостоятельно. Решив выполнить ремонт смесителя на кухне своими руками, вы сэкономите на услугах специалиста и получите немаловажный опыт. Необходимо лишь вооружиться теорией и инструментами.

• Течь из-под гайки в месте излива воды, из-под ручки (рычага) или вентилей смесителя в рабочем состоянии.
• Нарушено правильное движение рычага или вентилей (заедают, прокручивают, не фиксируются в нужном положении и др.).
• При нормальном давлении воды в системе струя недостаточно мощная.
• Вода капает из закрытого крана.

Больше всего вопросов вызывает проблема течи крана. И здесь нужно знать «врага» не только в лицо, но и изнутри. Речь идет об устройстве смесителей.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

Профилактические мероприятия

Чтобы предотвратить повреждения и увеличить интервал между заменами отдельных функциональных компонентов, необходимо удалить из воды потенциально опасные примеси. Обычный кварцевый песок отличается высокой прочностью. Он способен достаточно быстро повредить высококачественные керамические пластины. Для задержания таких загрязнений применяют разные фильтры:

1. Грязевики стоят недорого. Однако такие изделия обладают ограниченными полезными функциями. Их нужно регулярно очищать.
2. Проблему решают с помощью дисковых моделей. При подаче потока жидкости в обратном направлениинакопленные загрязнения удаляются в дренаж.
3. При большом количестве механических примесей и для более тонкой фильтрации применяют объёмные картриджи, засыпки.

Современные магистральные фильтры

Хорошо оснащённые модели самостоятельно выполняют промывку по заданной программе. Прозрачные корпусы упрощают визуальный контроль. Встроенным ограничителем устанавливают оптимальный уровень давления для дополнительной защиты подключённых к магистрали потребителей. Предварительной подготовкой предотвращают образование накипи в трассах горячего водоснабжения. Для этого используют разные технологии (комплекты оборудования):

• полифосфатные засыпки;
• ионообменные установки и наполнители картриджей;
• электромагнитную обработку.

Если течёт из-под рычага

Специалисты связывают появление воды из-под рычага смесителя с поломкой картриджа. В связи с этим нам нужно будет разобрать прибор и заменить картридж.

Разбор смесителя

На начальной стадии работ нужно снять небольшую округлую декоративную крышку. Обычно на этой пластинке имеется две разноцветных точки (красная и синяя) указывающие на поворот рычага крана для добавления горячей или холодной воды. При несовпадении направления подачи жидкости, крышку переворачивают на обратную сторону.

Устройство однорычажного смесителя

Когда будет снята декоративная крышка, внутри отверстия обнажится винт, который удерживает рычаг в рабочем положении. Этот фиксатор можно выкрутить при помощи обычной или крестовой отвёртки. Бывают случаи, когда для снятия крана потребуется шестигранник.

Обратите внимание! Если раскрутить винт при помощи отвёртки не получается (фиксатор заржавел или нарушилась резьба), то в этом случае нужно потянуть за рычаг с силой. В этом случае основание винта должно сойти с пластиковой насадки.
После снятия декоративной крышки. После снятия рычага тем или иным способом, снимаем декоративную крышку

Бывает так, что эту деталь тоже невозможно снять обычным образом. Вставку можно расшатать руками, для улучшения эффекта в месте применения усилия подкладывают мягкую сухую тряпочку. Если крышечку не удалось снять руками, то для её вытягивания можно использовать:

После снятия рычага тем или иным способом, снимаем декоративную крышку. Бывает так, что эту деталь тоже невозможно снять обычным образом. Вставку можно расшатать руками, для улучшения эффекта в месте применения усилия подкладывают мягкую сухую тряпочку. Если крышечку не удалось снять руками, то для её вытягивания можно использовать:

• Трубный ключ;
• Плоскогубцы.

Для предохранения поверхности рабочая часть инструмента должна соприкасаться с деталью через ткань. После нескольких вращений в разные стороны можно быстро снять декоративную чашечку.

Подтягивание или замена картриджа

После снятия защитной накладки мы видим перед собой картридж. Теперь нужно раскрутить кольцевую гайку и можно снимать механизм для подачи и смешивания воды. После вытаскивания этой детали, на днище можно увидеть посадочные пазы, которые используются для установки прибора в рабочее положение.

Пазы для установки картриджа

Если после снятия картриджа была замечена выработка от коррозии металла, то смеситель можно будет заменить новым. В некоторых случаях утечка воды из-под рычага устраняется подтягиванием гайки.

Обратите внимание! Для реанимации смесителя можно замазать раковины в металле силиконом и дождаться высыхания этого вещества, после этого устанавливают и сам картридж согласно пометкам.

Обратная сборка

Сборка смесителя начинается с установки нового картриджа. После этого закручиваем круговую гайку, устанавливаем декоративную чашку. Далее устанавливаем рычаг или флажок и закрепляем его положение при помощи винта. Если крепёж был ржавым или имел повреждённую резьбу, то рычаг нужно плотно насадить на держатель картриджа.

Картридж для однорычажного смесителяВажно! Перед покупкой нового картриджа следует разобраться с конструкцией старой модели.  Диаметр этой детали может быть 35 или 40 миллиметров, но есть приборы с дополнительным уплотнительным кольцом. То есть при необходимости замены нужно учитывать конструкционные особенности старой модели картриджа.

Если течёт после замены картриджа

Основной причиной такого достаточно распространённого явления считается коррозия металла в посадочном месте. Мы уже говорили, что такие участки можно попробовать замазать силиконом, но если и это не поможет, то нужно будет поменять весь смеситель.

https://youtube.com/watch?v=TfcYzw-ivgA%3F

Пошаговая инструкция разбора пробкового переключателя

Пробковый переключатель также в свою очередь делится на следующие подтипы:

1. Ручной. Он переключает режим лека-гусак только при нажиме руки;
2. Автоматический. Спустя определенное время пробка вернется в закрытое положение;
3. Советский. Здесь пробка регулируется поворотным механизмом. Сейчас такая конструкция встречается очень редко.

Сначала нужно перекрыть воду в квартире, чтобы избежать затопления или других неприятных неожиданностей во время ремонта. После этого, со смесителя снимается декоративная панель, которая обозначает изменение температурного режима во время движения ручки смесителя. Под панелью расположено резьбовое соединение. При помощи отвертки аккуратно нужно открутить болт и снять верхнюю часть ручки.

После этого, в зависимости от типа запорного механизма, последовательность действий может разниться:

1. Первой снимается декоративная гайка со смесителя. Часто она даже не прикручена к основанию смесителя, поэтому убрать её можно даже руками. Специалисты не рекомендуют для её съема использовать разводной ключ, т. к. он может повредить наружную поверхность детали;

Снятие декоративной пластинки на поверхности смесителя

• Под декоративной гайкой находится крепежная. Она держит сам запорный механизм. Если Ваш кран – картриджного типа, то за счет этого запора удерживается керамический картридж, если шарикового – то запорный шар. При помощи разводного ключа, эта гайка выкручивается из крана;
• После снимается переключатель. В зависимости от конструкции, но может быть пробковый (соединен с ручкой при помощи пружины, при растяжении которой поток воды переключается в шланг) и с дифертором.

При этом, расположение возможно как с боку смесителя, так и снизу крана; Переключатель аккуратно выкручивается из смесителя при помощи разводного ключа. Когда механизм свободно вращается внутри корпуса смесителя, его нужно аккуратно вывернуть из него, не повредив пружину и прокладки;

Снятие колпачка переключателя

Пружинный или кнопочный переключатель состоит из штока, пружины, запорного элемента и уплотнителей. Чтобы его разобрать нужно выкрутить гайку, которая способствует переключению воды с излива на «дождь». Пружина обязательно проверяется и изгиб и гибкость – она должна быть достаточно подвижной для нормальной регулировки запора;

Переключатель пружинного типа

• После снятия упорной гайки нужно снять пластиковую шайбу, которая придерживает шток. Именно под ней расположена пружина. Она аккуратно вынимается. Не перекрутите и не изогните деталь, т. к. после этого она станет непригодной;
• После замены или ремонта механизма, сборка производится в обратной последовательности.

При работе с советским типом пробкового переключателя, сначала выкручивается регулирующая ручка, а потом снимается переключатель.

Виды однорычажных смесителей для кухни

Принцип работы и устройство однорычажного смесителя с керамическими картриджами показан на фото. Центральная часть, которая находится между рычагом и трубкой, называется корпусом смесителя, в нем спрятана самая важная часть – картридж. Он отвечает за смешивание воды и зачастую является главным источником проблем. На корпус установлена рукоятка смесителя. На месте крепления крана расположен поворотный излив, его водостойкость и подвижность обеспечивают разнообразные кольца. На конце крана находится аэратор, но к нему мы вернемся позже.

Также бывают шаровые смесители. Их устройство выглядит примерно так:

Они точно так же имеют “туловище”, но внутри установлен шар, который и отвечает за регулирование воды. Под ручкой, которая закреплена винтом, находится металлический колпак, который держит внутри весь клапанный механизм. Также внутри стоит фигурная шайба, которая служит регулятором угла поворота рычага, и она плотно прилегает к самому шару. Низ не сильно отличается от предыдущего смесителя.

Конструкция

Перед началом ремонтного процесса нужно разобраться, из чего состоит кран и определить место поломки. Конструктивно шаровый кран состоит из смесителя, запорного устройства, вентиля и зажимных механизмов. Подробная схема ниже. Вентиль соединен с шаром, который выполняет роль запора в данной системе. При повороте ручки, шар меняет свое положение и открывает водопроводные трубы. В зависимости от его положения можно регулировать силу потока, его температуру (при подключении двух труб водоснабжения – холодной и горячей) или полное прекращение потока.

Фото — конструкция шаровой модели

Каждая труба выведена в отдельное отверстие, но оба они регулируются одним запором. Это очень удобно в использовании, т. к. нет необходимости поочередно настраивать потоки разной температуры. На выходе есть смеситель, в котором и происходит регулировка водного потока.

Исходя из таких конструктивных особенностей, чаще всего встречаются следующие проблемы водопроводного шарового крана:

1. Трещины в корпусе. Возникают при длительной эксплуатации запорной арматуры или покупке некачественного приспособления;
2. Слабый напор воды;
3. Утечка воды из смесителя;
4. Неправильная регулировка температуры воды.

Видео по теме:

Как починить своими руками

Чтобы отремонтировать смеситель, нужно в первую очередь выявить неполадку. В любом случае при неисправном переключателе душа придётся его разбирать как для осмотра, так и для устранения неполадки. Как это сделать указано ниже.

Как разобрать смеситель

Алгоритм действий:

• В первую очередь нужно снять прижимную гайку, которая располагается в верхней части устройства.

  Она необходима для прикрепления шланга к корпусу смесителя. Её легко снять, используя плоскую отвёртку или канцелярский нож.

• После того, как шланг душа и гайка сняты, станет доступным отверстие в смесителе. Через него нужно вынуть фторопластовую пластину при помощи шестигранника.
• Далее приступают к выкручиванию регулировочной ручки. Сначала нужно снять декоративную пластину, после чего выкрутить располагающийся под ней болт при помощи фигурной отвёртки.
• Если болт сложно выкручивается или вовсе не поддаётся выкручиванию, то рекомендуется нанести на него немного масла.
• Ручку легко снять без ключа, выкрутив руками.
• Последний этап — выкручивание штока, который располагается под ручкой. После этого можно вынуть элемент, осмотреть его и отремонтировать.

Важно! Все элементы смесителя и переключатель душа довольно хрупкие, поэтому, если какое-нибудь крепление или элемент сложно откручивается, не стоит сильно на них давить. Есть вероятность поломки оборудования

Пошаговая инструкция для ремонта

1. Удалить заглушку, которая закрывает фиксирующий винт.
2. В открывшемся отверстии будет винт, который вам нужно аккуратно ослабить отверткой.
3. После этого снимите рукоятку.
4. Выкрутите декоративный колпак, это можно спокойно сделать и руками.
5. Вы увидите фиксирующую зажимную гайку. Ее нужно выкрутить ключом подходящего размера и достать.
6. Там вы увидите заветный картридж. Его тоже можно достать руками. Замените его на новый.
7. Вот и все. Теперь все нужно проделать в обратном порядке. Если течь у вас была возле самого основания устройства, то вам нужно разобрать смеситель еще дальше, аккуратно снять все, что будет встречаться (в основном это разнообразные кольца) и дойти до резинок-уплотнителей. Их придётся заменить. Также можно заменить и все кольца, стоят они недорого.

Как крутить и что крутить – подробная инструкция

Тем, кто незнаком с устройством шарового крана, предлагаю изучить рисунок:

Как видно на схеме, шаровой кран – это предельно простая конструкция. Затворный шар блокирует поступление воды, перекрывая сечение. Поворот шара происходит благодаря кручению штока, который вставлен в паз. Гайки, втулки и уплотнители предотвращают протекание воды.

Таким образом, становится ясно, что ручка является «вершиной айсберга». Закисание происходит внутри конструкции. Нужно немного ее разобрать, чтобы воздействовать на заклинившие элементы напрямую

Но при этом важно не переусердствовать

Что делать, если кран заклинило (как открыть или закрыть):

1. Первым делом следует снять ручку. Откручиваем гайку крепления и снимаем рукоять (бабочку) со штока.
2. Пробуем покрутить шток плоскогубцами. Не нужно прилагать грубую силу. Крутим по чуть-чуть в разные стороны.
3. Если шток не идет, ищем прижимную гайку. На рисунке она под номером 3. Немного ослабляем, буквально в пол-оборота, не больше.
4. После этого сальник немного выпрямится, и может начать подтекать вода. Это не страшно.
5. Снова обхватываем плоскогубцами шток и несильно крутим в разные стороны.
6. Через определенное время он начнет поддаваться. Я потратил на разработку минуты 3.
7. Затягиваем прижимную гайку обратно на те же пол-оборота. Прикручиваем ручку.
8. Теперь кран можно открыть или закрыть. Он будет работать как нужно.

Рекомендуем: Надо ли смазывать силиконовые формы перед выпечкой?

Сразу стоит предостеречь: если шаровой край дешевый, китайский (из силумина, с тонкой рубашкой), то попытки разработать его приведут к потопу. Он попросту лопнет, и поток воды хлынет во все стороны. Приятного мало, особенно если это поток горячей воды.

Распространенные проблемы со смесителями

Смесители имеют довольно много точек с уплотнителями, течь может появиться в каждой из них. Кроме того, изнашиваются сопряженные трущиеся детали, коррозия разрушает резьбовые соединение и т. д. Из-за плохого качества воды ускоренно выходят из строя целые узлы. Точно узнать причину появления протечки можно лишь после тщательной ревизии состояния всех деталей. Но есть несколько наиболее часто встречающихся протечек.

Протечка у основания смесителя

Вода на полу под смесителем

Актуальная проблема, имеет несколько причин появления.

1. Нарушения герметичности сифона, мест присоединения труб, технологической заглушки и т. д. Нарушения не имеют отношения к смесителю, просто устраняются, работы может делать любой новичок.
2. Протечки в местах присоединения гибких шлангов к корпусу смесителя. Может вызваться тремя причинами: повреждение резинового уплотнителя, ослабление крепления, нарушения герметичности шланга в месте присоединения резьбового штуцера. Для ремонта смеситель можно не снимать, достаточно открутить шланги и выполнить точную диагностику.

Причиной протечек может быть нарушение герметичности шланга

Вода из носика разбрызгивается в разные стороны

Чаще всего такие проблемы появляются после закупорки сеточки на носике. Она имеет очень маленькие отверстия, которые со временем полностью закрываются твердыми отложениями кальция. Уплотнители не выдерживают повышенного давления, под резьбой появляются протечки. Весь смеситель разбирать нет надобности, открутите и прочистите только сеточку.

Забившийся аэратор является причиной разбрызгивания воды

Очистка аэратора смесителя

Постоянно протекает из-под рычага или носика

Самая сложная проблема, может иметь много вариантов. Для ремонта требуется полностью разобрать смеситель, определить причину появления протечки и устранить ее.

Чтобы устранить проблему, нужно полностью разобрать смеситель

Как видите, большинство проблем со смесителем можно устранить без его демонтажа и полной разборки. Не спешите, внимательно изучайте причину появления проблем.

Демонтаж

Полностью демонтировать смеситель необходимо тогда, когда он требует прочистки, ремонта внутренних деталей или его полной замены на новый кран.

Для того чтобы демонтировать и разобрать шаровый кран, может понадобиться довольно большой арсенал инструментов, но основными являются:

Рисунок 3. Принцип работы шарового крана: 1 – холодная вода, 2 – горячая вода, 3 – шарик.

• комплект гаечных ключей или разводной ключ не меньше 35 мм;
• комплект шестигранных ключей;
• плоская и крестообразная отвертки;
• молоток;
• плоскогубцы;
• трубный ключ (“попка”).

Демонтаж шарового крана начинается с:

Перекрытия подачи горячей и холодной воды в кран и поднятия его рычага, чтобы стекла оставшаяся в системе вода.
Отключения шлангов подачи воды в смеситель путем снятия соединяющих их гаек с помощью разводного ключа

После этого можно осторожно снять смеситель.

Алгоритмы разбора однорычажных смесителей

Разбор конструкции

Прежде чем разбирать однорычажный кран, нужно подготовиться. Понадобятся следующие инструменты: небольшая отвертка, шестигранный и разводной ключи, плоскогубцы. Чтобы не повредить поверхность хромированных элементов, используют кусок мягкой ткани, а для защиты рук – перчатки.

Общая схема разборки однорычажного смесителя с картриджем состоит из следующих шагов:

1. Перекрывают воду и снимают красно-синий индикатор (пластиковую заглушку).
2. Шестигранным ключом отвинчивают фиксирующий болт под заглушкой.
3. Снимают рычаг смесителя и руками демонтируют декоративную крышку.
4. Разводным ключом откручивают монтажную гайку и вынимают картридж.

Чтобы разобрать однорычажный шаровый смеситель в ванной или на кухне, придерживаются похожей схемы.

1. Снимают пластиковый индикатор горячей и холодной воды, откручивают фиксирующий винт и снимают рычаг.
2. Откручивают декоративную гайку. Используют ткань, чтобы не повредить покрытие.
3. Вынимают шар и остальные детали.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

• поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
• шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
• корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
• шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

• при подъёме рычага шар начинает вращаться;
• отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
• в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Из чего состоит смеситель – устройство и разновидности

Основные компоненты конструкции

Устройство типового однорычажного шарового смесителя для кухни можно изучить с помощью этого рисунка. Для подачи горячей и холодной воды применяют разные патрубки (9). Они плотно прилегают к полому шару (4) с отверстием. Его перемещение уменьшает/увеличивает рабочий диаметр соответствующего отверстия, что сопровождается изменением температуры и напора жидкости на выходе (10).

Передвижение рабочего механизма однорычажного смесителя выполняется штоком (3), который жёстко соединён винтом с рукояткой крана. На схеме отмечены регулировочные и уплотнительные элементы. Аэратор (12) обеспечивает равномерное распределение струи. Этой универсальной деталью оснащают многие модели сантехнических приборов данной категории, вне зависимости от типа смесителя.

Принцип действия картриджа

Повороты вправо/влево изменяют размеры входных отверстий. Смещение в перпендикулярном направлении уменьшает/увеличивает напор. Основные функциональные элементы (пластины) однорычажного смесителя создают из керамики. Это исключает процессы коррозии, повышает устойчивость к механическим воздействиям.

Другие компоненты однорычажного смесителя с картриджем
