Как поменять картридж в смесителе — инструкция по замене

Главная деталь и причины ее выхода из строя

Основным элементом этого смесителя является керамический картридж. Уже то, что в конструкции присутствует минимум металла, гарантирует более длительное время службы. Но, само собой, вывести элемент из строя тоже возможно.

Факторы, которые лежат в основе неполадок однорычажного смесителя

Это:

  • низкое качество воды, в частности, содержание абразивных частиц, песка, других примесей;
  • естественный износ механизма.

Если качество воды не вызывает сомнений, то естественный износ может наступить спустя десять лет и выше – таков минимальный срок службы керамического механизма в приемлемых для того условиях. В случае жесткой или загрязненной воды срок эксплуатации заметно уменьшается, но, все же, остается выше, чем у двухвентильных смесителей в аналогичных условиях.

Снизить риски приведения механизма в негодность, а также повысить качество воды, которая ежедневно потребляется не только для бытовых работ по дому, но и в приготовлении пищи, поможет приобретение фильтров для воды. Не пожалейте финансов, если имеется такая возможность, уберечь себя и свою технику от пагубного влияния некачественной воды. Особенно в случае проживания в больших городах.

Не стоит ждать, пока сорвет кран

Признаками того, что необходимо произвести замену картриджа, являются самые незначительные заедания при повороте ручки. В таком состоянии смеситель еще сможет работать в течение некоторого времени, но во избежание утечек лучше заблаговременно заменить «подуставший» механизм картриджа. Тем более что цена данной детали незначительна, и своевременная ее замена сможет уберечь от более серьёзных расходов в случае утечки воды. Что необходимо знать об этой детали, прежде чем приступать к самостоятельной починке смесителя?

На заметку

Устройства, которые автоматически регулируют температуру, пользуются высокой популярностью, но приобретать подобные модели следует с осторожностью. Подобные картриджи чувствительны к уровню давления, качеству подаваемой воды, частоте использования. Особенно негативно они реагируют на кальций

Данный элемент присутствует в составе воды практически во всех регионах нашей страны.Автономная система очистки воды не поможет исправить ситуацию. Она эффективна только при малом расходе объемов воды, а еще имеет высокую стоимость. Цена такой системы может оказаться выше всей душевой кабинки. Модели, реагирующие на давление воды в трубопроводе, подходят не всем. Если напор маленький, кассета может просто не срабатывать. Кроме того, она неустойчива к гидроударам — перепадам нагрузки

Особенно негативно они реагируют на кальций. Данный элемент присутствует в составе воды практически во всех регионах нашей страны.Автономная система очистки воды не поможет исправить ситуацию. Она эффективна только при малом расходе объемов воды, а еще имеет высокую стоимость. Цена такой системы может оказаться выше всей душевой кабинки. Модели, реагирующие на давление воды в трубопроводе, подходят не всем. Если напор маленький, кассета может просто не срабатывать. Кроме того, она неустойчива к гидроударам — перепадам нагрузки.

Популярные размеры картриджей

При покупке сменного элемента важно уделять внимание не только его форме, но и расположению отверстий под шток. Типоразмеры сменных картриджей стандартизованы для каждой модели смесителей

Большинство производителей однорычажных смесителей используют в сборке картриджи размерами 28 мм, 32 мм и 35 мм. В изделиях торговых марок «Kaiser» и «Grohe» часто можно встретить функциональные механизмы размерами 40 мм и 46 мм.

Выбор необходимых инструментов

Помимо приобретения нового картриджа следует заранее подготовить инструменты с тем, чтобы не отвлекаться на их поиски в процессе работы.

Для проведения ремонтных работ потребуются:

  • газовый и разводной ключ;
  • отвертка с прямым шлицем;
  • пассатижи;
  • плоскогубцы с узкой рабочей частью.

При разборке некоторых видов смесителей может потребоваться шестигранник. Для удаления застарелых известковых отложений пригодится специальная очищающая жидкость типа WD-40.

Для удаления загрязнений с посадочного места смесителя заранее подготовьте чистую ветошь или отрез хлопчатобумажной ткани.

Основные неисправности

Если кран протекает в выключенном состоянии – то это верный признак поломки картриджа. Последствия неисправности могут быть любые, от затопления соседей до космического счета за коммунальные услуги.

Если кран капает, у него течет из излива в закрытом положении или подтекает вода из носика при переключении режима «Дождь» (в душе) – то нужно разобрать смеситель и заменить картридж. Основная причина пропуска воды может заключаться в том, что запорный механизм износился или сам картридж треснул.

Капает из аэратора из-за неисправности смесителя (фото носит иллюстративный характер)

Аналогично, если флажковый или двухвентильный кран гудит, скрипит или туго поворачивается. Здесь также может быть несколько причин:

  • Картридж подобран не по размеру. Диаметр излива крана немного меньше выхода картриджа или шток длиннее нужного. В результате рычаг не может нормально вращаться по своей оси;
  • Если кран сильно шумит – то это сказывается резкий перепад давления в системе. Чаще всего для устранения такой неисправности достаточно заменить уплотнительную прокладку в кран-буксе. Полезно будет каждые несколько месяцев проверять состояние уплотнителя.

Керамический картридж для смесителя

Устройство керамического картриджа для смесителя представляет собой простую конструкцию, где основными деталями являются две пластины. Они плотно прилегают друг к другу, за счет чего осуществляется контроль напора и температуры воды.

Керамический картридж для крана

Одни из самых известных моделей – Hansgrohe и Grohe. Может использоваться для мойки на кухне, умывальника в ванной и душа. Это запорное устройство нуждается в регулярной смазке из-за постоянного трения керамических пластин. При наличии течи ремонту не подлежит – в случае поломки его нужно будет заменить.

Картридж для шарового смесителя

Картридж для шарового смесителя представляет собой довольно простую конструкцию, где в нижней части устройства есть несколько отверстий разных диаметров. Их может быть 2 одинаковых и 3, где одно из них большего размера.

Смешение воды здесь производится за счет изменения положения запорного шарика. Он может перекрывать одновременно все отверстия или только половину из них, изменяя напор воды.

Установка картриджа в смеситель

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

  • Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;

Установка картриджа в смеситель

Далее, прикручивается фиксирующая гайка и кольцо;
После нужно установить рычаг смесителя и привинтить его;

Завинчиваем винтик обратно

Отверстие под винт закрывается декоративной плашкой.

Установка декоративной плашки

Замена кран-буксы

Для работы понадобится немного инструмента, в большинстве случаев достаточно обычного разводного ключа и тонкой плоской отвертки. До начала работы необходимо закрыть вентили на стояках как горячего, так и холодного водоснабжения. Если же в квартире кранов нет, что характерно для старых домов, придется перекрывать вентиль в подъезде, конечно, в данном случае стоит предупредить соседей, чтобы они случайно не организовали потоп в квартире.

Работу по замене кран-буксы в смесителе можно разделить на два этапа – снятие старой и установка новой.

Первым делом с помощью плоской отвертки или обычного кухонного ножа надо поддеть пластиковую заглушку маховика. С помощью отвертки выкрутить фиксирующий болт. Надо быть готовым к тому, что с первой попытки откручиваться он не захочет. Не нужно усердствовать, справиться с ржавчиной и окислом несложно – достаточно воспользоваться средством WD-40 или его аналогом.

В случае импортной кран-буксы под заглушкой может находиться пластиковый фиксатор, его также надо удалить. Далее маховик снимается со шлицов, открывается доступ непосредственно к заменяемой детали.

Прежде чем вкручивать замену, стоит внимательно осмотреть посадочное место. При необходимости его почистить, удалить соли и скопившийся мусор. Сборку выполняют в обратной последовательности. Закручивают кран-буксу, зажимают ее. Зажимать надо сильно, но аккуратно, особенно это относится к моделям с керамикой, вкладыши легко ломаются.

Последним устанавливают маховик (барашек). Фиксируют его с помощью болта или пластиковой защелки. Открывают воду, проверяют герметичность соединения. Если вода не сочится вдоль штока и не капает из крана, значит, замена прошла удачно.

Керамическая кран-букса для водопроводного смесителя состоит из следующих компонентов:

  1. Шток кран-буксы с пластиковой прижимной шайбой и герметизирующими кольцами.
  2. Корпус керамической кран-буксы.
  3. Герметизирующая прокладка (прижимается к седлу крана).
  4. Неподвижная керамическая пластина.
  5. Подвижная керамическая пластина.
  6. Фиксатор штока.

Как видно на изображении, в керамической кран-буксе только перекрывающие и открывающие воду пластины фактически являются керамическими.

Если какие-то компоненты керамической кран-буксы покрылись налетом солей от жесткой водопроводной воды, в том числе и герметизирующая прокладка (номер 3 на фото), поместите их на некоторое время в раствор лимонной кислоты для удаления налета.

Как вытащить картридж из смесителя, ведь конструкция крана кажется цельной? Все очень просто, если знать устройство однорычажного смесителя и вооружиться подходящими инструментами. Чтобы заменить картридж в смесителе на кухне или в ванной, нам понадобятся следующие инструменты:

  • Шлицевая отвертка с маленьким жалом.
  • Сантехнический разводной ключ диаметром до 40 мм.
  • Набор маленьких шестигранных ключей.

Смена картриджа в смесителе занимает примерно 10 минут, если под рукой есть все, что нужно, включая новый расходник. Сам процесс происходит в таком порядке:

  1. Необходимо перекрыть подачу воды (горячей и холодной).
  2. Отверткой с тонким жалом аккуратно поддеваем пластиковую декоративную заглушку на передней стороне рычага (она сине-красного цвета).
  3. После удаления заглушки при помощи шестигранного маленького ключа необходимо ослабить винт, который держит рычаг смесителя.
  4. Рычаг снимается, и мы получаем доступ к картриджу, который зажат гайкой.
  5. Разводным ключом откручиваем гайку и достаем картридж.
  6. Ставим новый картридж и собираем смеситель в обратном порядке.

Достаточно часто в дешевых моделях китайских смесителей гайка изготавливается не из стали, а из силумина и покрывается хромом. Эта деталь недолговечная и при откручивании с усилием часто ломается. Купить новую гайку не проблема – она продается практически в любом магазине сантехники.

Ремонт своими руками

Иногда заменить кран-буксу не представляется возможным. Причин на то масса. Например, поблизости нет специализированного магазина или то, что имеется в продаже, не вызывает доверия. Возможен другой вариант – есть желание полностью поменять смеситель, пока не приобретен новый, а старый требует ремонта.

Керамика

Ремонт вентильной головки с керамическими вставками затруднен подбором запасных частей. Тем не менее в некоторых случаях причина неисправности таится не в целостности вставок, а в их состоянии. Иногда достаточно разобрать кран-буксу, вычистить диски, правильно собрать смеситель, и он прослужит еще не один год. Чаще всего подобное случается в домах с низким качеством водопроводной воды без использования фильтров.

Резиновые манжеты

В случае использования кран-букс с манжетами, первое, на что стоит обратить внимание, – состояние уплотнителя. О том, что он требует замены, свидетельствуют капли из крана, который невозможно полностью закрутить, в пользу того же говорит сильный шум воды в смесителе. Потрепанную, разорванную манжету меняют

Купить подобную деталь несложно, ее же можно вырезать из резины подходящей толщины. Она крепится одним болтом снизу

Потрепанную, разорванную манжету меняют. Купить подобную деталь несложно, ее же можно вырезать из резины подходящей толщины. Она крепится одним болтом снизу

Помимо уплотнителя, надо обратить внимание на состояние штока. Если имеются трещины и сколы металла, новый уплотнитель не спасет, придется заменить кран-буксу. Возможен другой случай

Запорные устройства срабатывают нормально, но из-под вентиля сочится вода. Чтобы исправить ситуацию, нужно смазать или заменить уплотнительные кольца, установленные на штоке

Возможен другой случай. Запорные устройства срабатывают нормально, но из-под вентиля сочится вода. Чтобы исправить ситуацию, нужно смазать или заменить уплотнительные кольца, установленные на штоке.

Как правило, чтобы отремонтировать кран или смеситель в ванной, вызывают сантехника. Пожалуй, это правильный подход, тем не менее, зная устройство запорной арматуры, с мелким текущим ремонтом можно справиться самому. Замена или ремонт кран-буксы именно тот случай. Самостоятельный ремонт – это скорость, экономия времени, денег и нервов.

Советы по эксплуатации смесителя для продления работы картриджа

Даже дорогостоящие смесители могут быстро выйти из строя раньше времени при нарушении правил эксплуатации изделий:

  1. Керамический картридж требует регулярной смазки. Если ручка начинает заедать, это означает, что старая смазка вымылась водой, и ее требуется подновить;
  2. Не стоит слишком давить на кран при его открытии/закрытии. Достаточно легкого нажима;
  3. Большинство производителей дорогостоящей сантехники предупреждают, что гарантийные обязательства на смесители действуют лишь при наличии в них фильтров тонкой очистки. Удалять их не следует ни в коем случае;
  4. Бытует мнение, что при установке фильтров напор воды замедляется. Однако качественные изделия тонкой очистки не способны влиять на уровень давления. При засоре же достаточно открыть вентиль, и мусор сам уйдет в канализацию;
  5. Хотя современные смесители уже снабжены системой фильтрации, обустройство дополнительного барьера для сбора крупных включений не помешает. На входе в квартиру установите хотя бы простейшие фильтры грубой очистки. Ведь основной причиной выхода сантехнического оборудования из строя является качество водопроводной воды.

Хотите, чтобы смеситель функционировал безукоризненно? Приобретайте продукцию от проверенных производителей в специализированных торговых центрах. Обязательно убедитесь в наличии сертификата. Проверьте также документацию – в ней должно быть отмечено, что изделие прошло тестирование при повышенном давлении в 3,5 Атм.

Накипь – основная причина поломки сантехнических приборов

Устройство картриджа и принцип работы

Картридж для душевой кабины – это съемная часть смесителя, которая регулирует режимы подачи воды. Модуль состоит из прижимных, крутящихся и трущихся элементов. Барабан картриджа находится внутри смесителя, снаружи остается только шток. Барабан имеет круглую форму и изготавливается из пластика. В нижней его части находятся отверстия, в которых располагаются уплотнительные кольца. Этими кольцами барабан плотно прижимается к внутренней части смесителя.

Внутри барабана располагаются керамические диски, плотно закрепленные между собой. Особая технология изготовления дисков позволяет им плотно прижиматься друг к другу и избегать попадания жидкости внутрь. При помощи уплотнительных колец из резины нижний диск прижимается к нижней крышке корпуса, а верхняя служит креплением для штока – пластиковой каретки.

Шток предназначен для вращения переключателя режимов и направления жидкости в нужном направлении. В одном положении картридж фиксируется с помощью специальной пружины и шарика. Чтобы жидкость не вытекала наружу в месте соединения каретки и корпуса надеты два уплотнительных кольца.

Устройство

В зависимости от опционального устройства различают:

  • разборные модели. В разборных моделях картридж частично можно отремонтировать. Доступны такие действия, как смазка и прочистка отдельных частей. Этот тип переключателя наиболее практичен, так как можно вскрыть и определить причину поломки, например, попадание инородных частиц внутрь конструкции;
  • неразборные модели. Они потому так и называются, что разобрать и починить, даже частично, их невозможно. В случае поломки такие устройства подлежат полной замене. Следует отметить, что ломаются неразборные модели гораздо реже, благодаря своим конструктивным особенностям, но относятся к более высокой ценовой категории.

Принцип работы

В зависимости от принципа работы картриджи классифицируют на:

  1. Шаровые, представляющие из себя круглую головку, изготовленную из нержавейки. Картридж представляет собой цельный шарообразный элемент с тремя отверстиями – в два нижних поступает водопроводная вода из двух труб (горячей и холодной), а в центральное или верхнее в зависимости от конструкции, проходит уже смешанный поток жидкости.

На шток устанавливается рукоятка смесителя. При вращении рукоятки нижние отверстия смещаются, открывая больший или меньший доступ потокам воды. Внутри шара происходит смешивание двух потоков, которые выходят через третий.

Герметичность обеспечивается, благодаря надетым на пазы резиновым уплотнителям. Протекший кран – с наибольшей вероятностью следствие разгерметизации.

  1. Керамические картриджи представляют собой это цилиндрическое сборное устройство, работа которого основана на двух рабочих дисках. Металлокерамические пластинки плотно прилегают друг к другу. Нижняя остается неподвижной, а верхняя вращается, управляемая штоком. Существуют образцы с тремя дисками, но в этом случае третья используется в качестве вспомогательной.

Повороты рукоятки приводят в движение шток и диски. Они смещаются относительно друг друга, открывая доступ холодному и горячему потокам воды. Рукоятку можно наклонять, увеличивая или уменьшая напор жидкости.

Производят керамические картриджи методом ультразвукового шлифования, чтобы детали идеально подходили друг к другу. В керамических переключателях отсутствует резиновый уплотнитель, подвергающийся постоянному трению, а потому срок службы устройства значительно увеличен.

  1. Термостатические картриджи предназначены для поддержания воды заданной температуры. Вода не может превысить температуру 38 градусов, что предотвращает ожоги.

Основной деталью такого картриджа является термостат, которые преобразует тепловые потоки в механические движения. Кроме этого переключатель состоит из корпуса, штока с пружинным механизмом и втулкой, содержащей круглые отверстия.

Расширяющийся материал разнится по составу и подбирается для каждого устройства индивидуально. При нагревании этот материал расширяется и давит на диафрагму. Через заглушку передается движение в продольном корпусе на подвижную часть капсулы.

При включении горячей воды движение доходит до заслонки и приводит ее в действие. Она регулирует температуру воды. Как только температуры смешанного потока превысит заданную, фиксирующая пружина возвращает шток на место.

Ремонт смесителя

Сантехнические картриджи

Схема дееспособности

Чтобы разобраться, как отремонтировать картридж смесителя, необходимо уяснить, как он работает вообще, то есть, как в нём происходит регулировка воды.

На верхнем рисунке вы видите, принцип его работы:

  • в теле устройства есть пластина с отверстиями, которая соединена со штоком;
  • при повороте его в одну или в другую сторону перекрывается или открывается отверстие подачи горячей или холодной воды.

А вот интенсивность напора горячего или холодного потока регулируется смещением этой же пластины вперёд-назад – она перекрывает третье отверстие, откуда в излив попадает уже смешанная вода.

Эта пластина находится внутри прибора, который не разбирается (не предназначен для разборки, но разобрать, конечно, можно), следовательно, ремонт керамического картриджа-смесителя своими руками практически невозможен – его можно просто заменить новым.

Единственное, что можно заменить на этом устройстве, это резиновые прокладки на трёх отверстиях, но для того чтобы их поменять, нужно найти новые, а сделать это достаточно сложно, порой даже невозможно. Но это вряд ли является проблемой, так как цена нового картриджа в 5-10 раз меньше стоимости самого смесителя, так что приобретение нового прибора не является чем-то невыполнимым.

В разобранном виде

Есть, конечно, так называемые, разборные картриджи, но от этого никому не легче – всё равно при выходе такого прибора из строя вы нигде не найдёте к нему запасных деталей, так что мы опять возвращаемся к необходимости его замены целиком, как того и требует инструкция.

Также следует сказать несколько слов о его размерах, так как поменять картридж в смесителе душевой кабины, ванны, мойки или раковины, можно только соответствующим прибором.

Так, в разных кранах его размеры могут быть 28 мм, 35 мм или 46 мм, что обычно отображено на корпусе, например, D28, D35 или D46. Как правило, его корпус делается из пластика, а внутренняя вставка может быть либо пластиковой, либо керамической.

Замена

Снимаем рычаг

  • Итак, приступаем к ремонту смесителя, который в данном случае будет заключаться в замене картриджа, хотя это, по сути, и является его основной неполадкой, а всё остальное больше относится к механическим повреждениям, но они случаются крайне редко.
  • В первую очередь нам нужно снять регулирующую ручку (джойстик) и для этого нужно выкрутить винт, который находится под рычагом. Этот винт закрыт декоративной заглушкой красно-синего цвета, которую нужно поддеть ножом, отверткой или любым другим острым предметом, а сняв её открутить винт – для этого достаточно сделать три оборота против часовой стрелки.
  • Теперь снимаете джойстик, но он может “не пойти” – если кран подтекал через верх, то на штоке и рычаге может образоваться налёт из солей и щелочей, содержащихся в воде.
  • В таком случае, вам придётся потянуть ручку вверх, одновременно раскачивая её влево вправо, и она должна сняться в любом случае. Только не пытайтесь поддевать рычаг какими-либо предметами – вы поцарапаете хромирование покрытие самой ручки и корпуса, так что лучше обойтись без этого.
  • После того как мы сняли ручку, нам нужно будет открутить декоративную гайку смесителя, которая похожа на купол и делать это лучше всего руками, без ключа, чтобы не поцарапать облицовку.
  • Если всё-таки руками открутить не получается, то всё-таки придётся прибегнуть к использованию газового ключа, только под его губки нужно будет подложить какие-то прокладки из салфеток или хотя бы бумаги.

Откручиваем контргайку. Фото

Продолжаем рассматривать, как заменить картридж в смесителе и теперь нам нужно открутить контргайку, которая удерживает все внутренности в корпусе. Для этого удобнее всего использовать разводной или небольшой (1-ый номер) газовый ключ – откручивается она против часовой стрелки. Если при этом начнёт проворачиваться корпус смесителя, то его обычно можно удержать рукой, но если не получится, то тогда нужно будет крепче подтянуть его крепление снизу.

Самостоятельный ремонт картриджа смесителя

  • После того, как мы открутили контргайку, вынимаем картридж – он вытаскивается очень легко, и заменяем его новым. Когда вы вставите новый картридж, прокрутите его влево вправо, чтобы он попал на пазы – посадка прибора на место будет достигнута тогда, когда вы не сможете его вращать в разные стороны.
  • Теперь весь процесс нужно повторить в обратном порядке – закручиваем контргайку (будьте осторожны, чтобы не пережать), затем декоративную гайку, надеваем ручку и прижимаем её к штоку винтом – проводим испытание.

https://youtube.com/watch?v=WtdmHYunkaw

Обратите внимание на бренд

На что еще стоит обратить внимание при покупке однорычажного смесителя, так это на его производителя. Помните, что скупой платит дважды, и не идите на поводу у заманчивых предложений по низкой цене

Такие варианты зачастую имеют гораздо низший уровень качества. Рассмотрите предложения из категорий известных брендов, уже зарекомендовавших себя на рынке. Даже при среднем достатке можно подобрать модель, способную не очень существенно ударить по вашему кошельку. При покупке целого механизма смесителя также не помешает сразу проконсультироваться насчет наличия сменных деталей, как в рассмотренном случае, картриджа.

https://youtube.com/watch?v=QcNlmUJAj3A

Алгоритм замены картриджа

Замена устройства в смесителе – это процесс, который выполняется в обратном направлении.

  1. Новый картридж для смесителя устанавливается в корпус так, чтобы его нижняя часть выступающими частями стала в пазы корпуса. Звук щелчка будет знаком его правильной установки.
  2. Дальше на место устанавливается гайка-фиксатор и кольцо.
  3. Последним устанавливается рычаг.
  4. Рычаг фиксируется на своем месте.
  5. Закрученный винтик, что прячется под декоративной точкой, станет последним шагом.

Стандарты по параметрам картриджа

Самые распространенные размеры (по ГОСТу) картриджей, которые подходят к смесителю:

  • кабин для душа – 32 мм,
  • умывальника – 28 мм,
  • раковины – 35 мм
  • для ванной комнаты – диапазон 40-46 мм.

Большая модель картриджей, необходимых для смесителей производится в Китае. Есть закономерность, что большой смеситель однорычажный (с большим диаметром излива), более качественный. Для других стран производителей такое правило не подходит.

Картридж на смеситель выбирается с учетом:

  • показателя диаметра;
  • измерений высоты с ножкой;
  • большой точности высоты его без штока.

Замена картриджа в смесителе на кухне и ванной

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

  • Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
  • После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;

Демонтаж декоративной заглушки крана с помощью отвертки

Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;

Так выглядит отверстие под декоративной крышечкой

Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).

Снятие прижимной гайки в смесителе

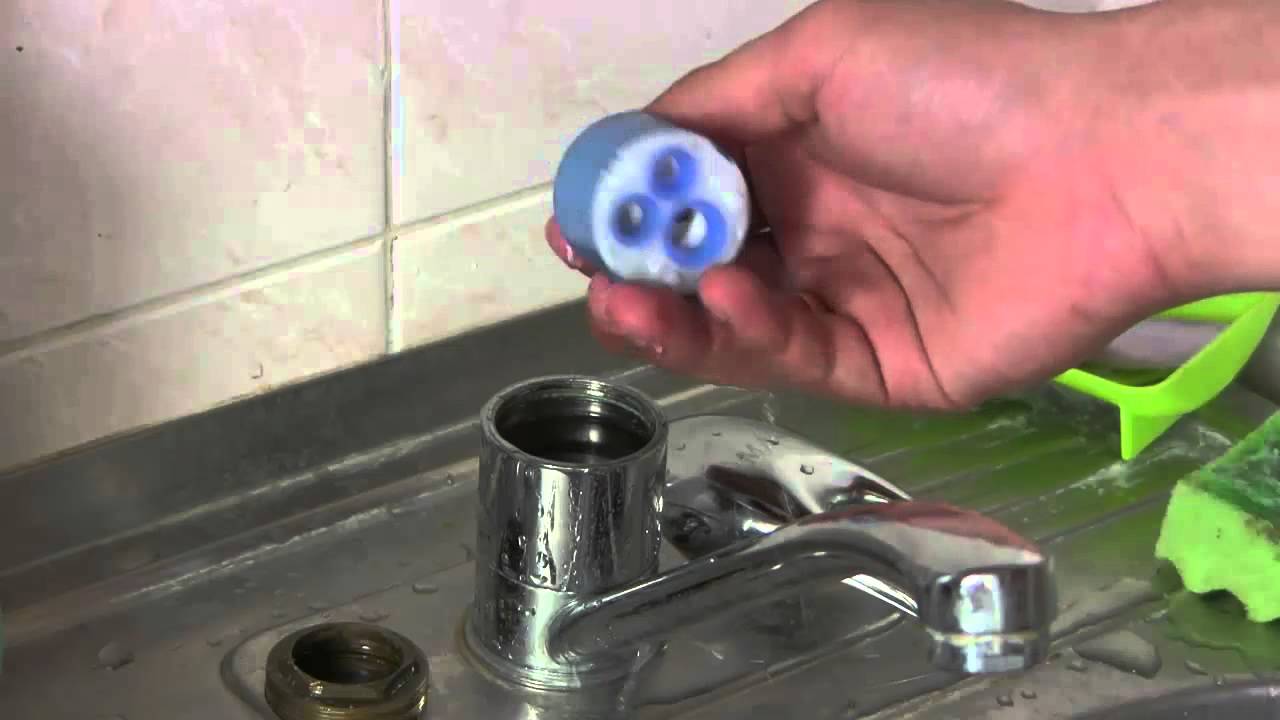

Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Смеситель с картриджем в разобранном виде

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется

В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана

Кухонный смеситель Blanco TALOS-S

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)

Картридж для однорычажного смесителя

Картридж для однорычажного смесителя (ГОСТ 25809-96) или однорукого крана, является самым распространенным запорным устройством. Его работа обеспечивается рычагом, который может вращаться в разные стороны для изменения положения запорного устройства картриджа. Он бывает шаровой и дисковый.

Картридж однорычажного смесителя

Раньше его использовали исключительно в раковинах ванных комнат, но сейчас он также применяется для кухонных сантехнических выводов и душевых кабин.

Ремонт крана

Если ремонт сводится к замене картриджа в кране, то вызывать специалиста не обязательно. Сама процедура занимает всего полчаса. Своими руками можно осуществить самый простой ремонт, меняя устройство в смесителе ванной:

  • Начинается разборка крана с остановки подачи воды.
  • Снимается точка обозначающая подачу горячей и холодной воды. Работа выполняется отверткой.
  • После того, как была убрана заглушка на смесителе, сразу на глаза попадается винт. Он необходим для удерживания рычага крана. Винт выкручивается и после этого можно снять крышку без резких движений.
  • Когда убрана ручка, то видна будет прижимная гайка. Ее снимают вручную. Действия должны быть осторожными, чтобы не сорвать резьбу. Под ней в кране будет обнаружено кольцо и стандартная гайка.
  • Завершив все манипуляции, нужно снять картридж со смесителя и рассмотреть повреждения. Его замена на смесителе обязательна при наличии трещин.

Стандарты по параметрам картриджа

Самые распространенные размеры (по ГОСТу) картриджей, которые подходят к смесителю:

  • кабин для душа – 32 мм,
  • умывальника – 28 мм,
  • раковины – 35 мм
  • для ванной комнаты – диапазон 40-46 мм.

Большая модель картриджей, необходимых для смесителей производится в Китае. Есть закономерность, что большой смеситель однорычажный (с большим диаметром излива), более качественный. Для других стран производителей такое правило не подходит.

Картридж на смеситель выбирается с учетом:

  • показателя диаметра;
  • измерений высоты с ножкой;
  • большой точности высоты его без штока.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
