Гидрострелка для отопления: устройство и назначение узла, специфика расчета

Что такое гидрострелка в системе отопления

Гидрострелка

(гидравлический разделитель, гидравлическая стрелка) – часть отопительной системы, с помощью которой проводят стыковку отопительных контуров. Она обеспечивает наименьший перепад давления между ними, что делает возможным отключение одного без потери давления в остальных. Иначе говоря, гидрострелка для отопительной системы убирает влияние насосов потребителей тепла на циркуляционные насосы источника тепла и в обратном порядке.

К тому же, гидрострелка применяется для гидродинамической балансировки теплоснабжения. Этот незатейливый прибор играет важную роль во всей отопительной системе жилья. Гидравлический разделитель препятствует образованию теплового удара в чугунных теплообменниках и котлах.

Некоторые изготовители котлов включают в документ о техническом обслуживании пункт о монтаже гидрострелки для отопления. Без ее использования покупатель лишается гарантии на прибор (к примеру, на газовый котел напольного типа).

Гидрострелку для систем отопления балансируют гидродинамические параметры системы. Таким образом, стопроцентно исключается взаимное влияние различных тепловых контуров друг на друга, что приводит их к работе без сбоев и сохранению заданных параметров и режимов.

Помимо вышеописанных возможностей гидрострелка для отопительных систем также может производить очистку теплоносителя от примесей, например, от песка или ржавчины (для этого необходимо верно рассчитать параметры). Кроме того, гидравлический разделитель удаляет из него и воздух, а это, в свою очередь, продлевает срок службы металлических деталей, так как замедляется их окисление. Увеличение срока эксплуатации запорной арматуры, насосов, датчиков, радиаторов и теплообменника напрямую влияет на надежность и долговечность всей системы отопления.

Гидравлическая стрелка выполняет следующие функции:

  1. Функция поддержки гидробаланса в системе отопления. Исключение влияния одного контура на гидравлические характеристики остальных при включении и отключении.
  2. Функция сохранения чугунных теплообменников котлов. Эксплуатация гидрострелки для систем отопления оберегает теплообменники от резких скачков температуры, которые могут быть при первом запуске котла либо при ремонтных работах, когда отключают циркуляционный насос. Общеизвестно, что такие перепады негативно сказываются на чугунных аппаратах.
  3. Функция воздухоотводчика. Гидрострелка также нужна для выведения воздуха из отопительной системы. Для этих целей на ней монтируется патрубок в верхней ее части, предназначенный для монтажа автоматического воздухоотводчика.
  4. Функция заполнения и спуска теплоносителя. Подавляющая часть гидрострелок как промышленного, так и самостоятельного изготовления оборудованы сливными кранами, с помощью которых производится наполнение или слив теплоносителя из системы отопления.
  5. Функция очистки отопительной системы. В гидрострелке теплоноситель движется с пониженной скоростью. Таким образом, эта установка собирает разного рода грязь: накипь, ржавчину, песок, окалину, и так далее. Эти твердые фракции скапливаются в нижней ее части, что позволяет провести их удаление через сливной кран. Существуют модели гидрострелок, которые комплектуются магнитными уловителями для сбора металлического мусора.

Читайте материал по теме: Подмотка для труб: правила выбора и использования

Устройство и принцип работы

Гидрострелка представляет собой контейнер с несколькими патрубками, а также внутренними элементами. Число патрубков может быть от 4 и больше (зависит от количества контуров отопительной системы). Их местоположение определяют путем расчетов под конкретную систему.

От величины системы присоединение патрубков к контуру бывает:

  • резьбовым – используется для маленьких систем;
  • фланцевым – для больших.

Размеры устройства напрямую зависят от объемов контура и его мощности. Монтаж проводится на опорные стойки для металлических корпусов, и с помощью кронштейнов – для небольших размеров.

В качестве материала используется медь, полипропилен или нержавеющая сталь. Корпус обязательно должен быть обработан антикоррозийным средством.

Важно! Полимерные изделия можно использовать в системах с котлом мощностью от 14 до 35 кВт. Самостоятельно смонтировать подобный прибор крайне сложно.. Кроме стандартных функций, устройство может быть изготовлено с рядом дополнительных, а именно:

Кроме стандартных функций, устройство может быть изготовлено с рядом дополнительных, а именно:

  1. Деаэрация – способствует устранению газов в воде, которые возникают из-за ее нагревания. Для выполнения этой функции внутри устройства устанавливают сепарирующую пластину, а ее стенки притягивают к себе газовые частицы. Вывод накопленного воздуха может быть автоматическим или же требовать ручного вмешательства.
  2. Магнитная обработка жидкости – скапливает металлические частицы и окалины. Для этого внутрь корпуса монтируют магнитные стержни, оборудованные специальными магнитами, состоящими из сплавов бора, железа, неодима.
  3. Фильтрация – устраняет и отводит из обратной воды мусор (шлам, отложения, инородные частицы). Выполняется этот процесс за счет барьерных пластин, которые устанавливают внизу корпуса.

Они способствуют улучшению работы и снижают расходы на приобретение лишних устройств, таких как: грязевики, воздухосборники или шламоотводители.

Где можно купить гидрострелку для отопления: производители и цены

Чтобы определиться, покупать гидрострелку с коллектором или изготовить гидроразделитель своими руками, предлагаем небольшой обзор производителей и ориентировочные цены на рынке аналогичных товаров России.

ФотоНаименование гидрострелкиПроизво дитель/ торговая маркаОсновные преимуществаСредняя цена (по состоянию на декабрь 2017), руб
Гирострелка «ST-35»ООО «2Б-Групп» / «Sintek»Для оборудования мощностью до 35 кВт и домов площадью не более 300 кв.м2 700
Гидрострелка с коллектором «STK-3»Для объектов площадью до 500 м² с распределением на 3 контура6 700
Распределительный модуль «ЕСО 3 DN20»Германия / «Huch EnTEC»Для оборудования мощностью до 55 кВт, с распределением на 3 контура13 154
Гидрострелка «МНК 32»Германия / «Meibes»3 м³/час, 85 кВт, Ду 32, сепарация воздуха,шламоуловитель, опционально — магнитные уловители металлических частиц.13 595

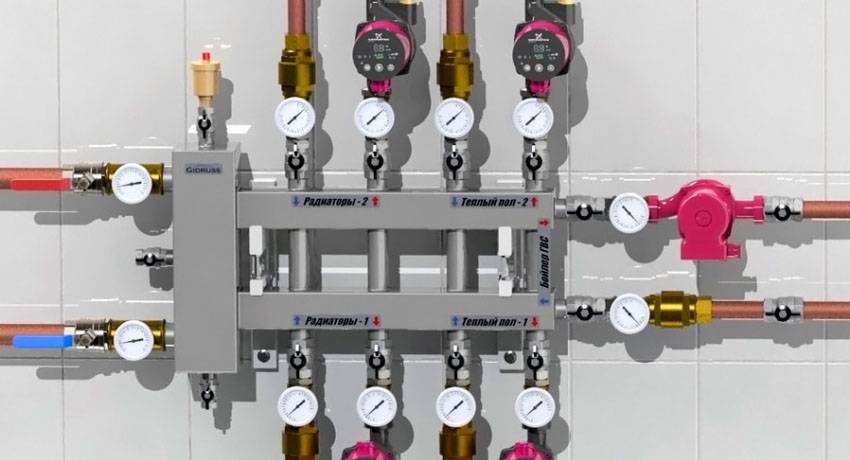

Гидроразделитель с коллектором в системе теплоснабжения жилого дома

Почему следует применять гидравлическую стрелку?

В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус, теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:

Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;

Гидрострелка для отопления зачем она нужна?

  • Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
  • Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.

Все вышеперечисленные проблемы может решить гидравлическая стрелка.

Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.

Виды разделителей

Классификация разделителей:

  1. В зависимости от объема:

    • большие – 200-300 л.;
    • средние – от 20 до 150 л.;
    • маленькие – меньше 20 л.
  2. В зависимости от числа контуров:

    • двухконтурный;
    • многоконтурные.
  3. В зависимости от формы сечения:

    • круглые;
    • квадратные.
  4. В зависимости от расположения:

    • горизонтальные;
    • под углом;
    • вертикальные.
  5. В зависимости от положения патрубков:

    • параллельные (на одной оси);
    • чередующиеся (на разных осях).

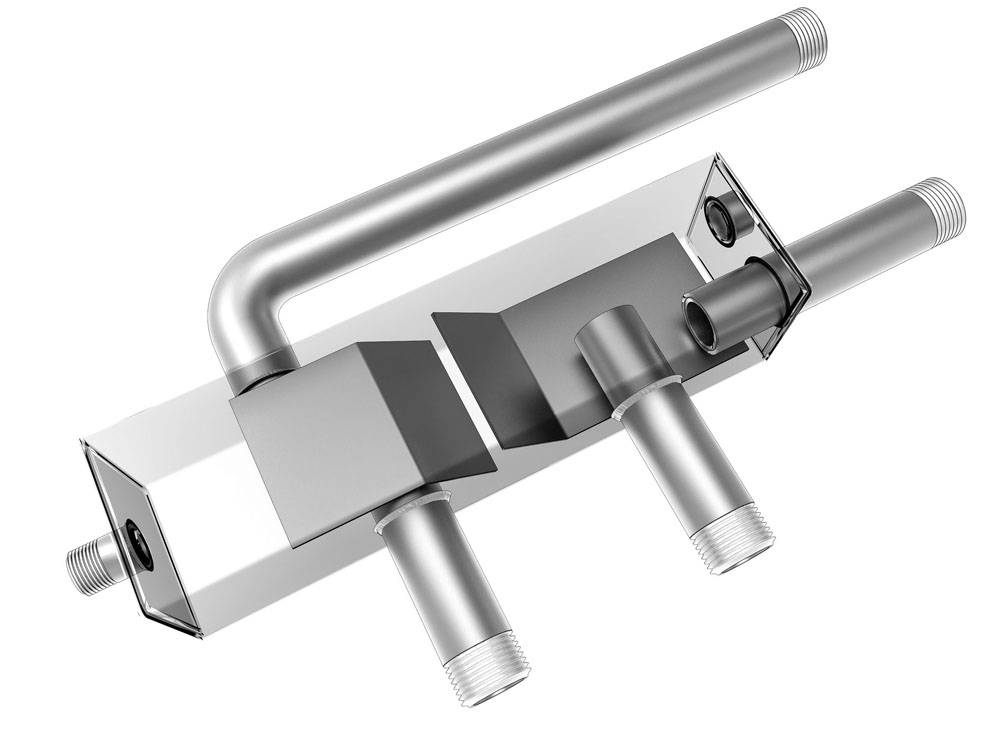

Другие формы гидравлических разделителей

Рассмотренные разделители отопительной системы являются классическими, и они наиболее часто монтируются в системах. Но гидравлики утверждают, что и ниже приведенные разделители имеют право на существования.

Когда и при каких условиях нужно ставить гидрострелку?

Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф

Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.

Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.

Что такое гидрострелка и для чего она нужна.

Правильное название гидрострелки – гидравлический распределитель. Своё название «стрелка» это устройство получило за способность перенаправлять потоки горячей воды в нужное нам направление подобно железнодорожной стрелке.

Для чего нужен гидравлический разделитель в системе отопления

Чтобы понять предназначение гидрострелки, давайте вспомним, как вообще работает автономная система отопления.

В упрощённом варианте одноконтурная система отопления выглядит так:

Отопление с естественной системой циркуляции.

Система с принудительной циркуляцией.

Принцип работы отопления с естественной системой циркуляцией и так понятен. Котёл нагревает теплоноситель, который по законам физики тепло поднимает в верх. От куда по наклонным трубам опускается в низ. Проходя через нагревательные приборы (батареи), отдаёт им тепло и возвращается к котлу остывшим. Где опять нагревается.

Хотя схемы с естественной циркуляцией теплоносителя не плохо работают, следует все же установить циркуляционный насос – это резко поднимет эффективность работы системы отопления.

Ну а систему с принудительной циркуляцией можно представить так: котёл нагревает теплоноситель и при помощи циркуляционного насоса разводит его по батареям, которые обогревают помещение, после чего возвращает обратно в котёл.

Насос может быть установлен на трубе, либо уже входить в конструкцию котла.

При правильном подборе насоса его может быть достаточно для долгой и правильной работы. И установка дополнительного оборудования вроде не требуется.

Для небольшого дома этого может быть достаточно. Но в большом доме, где имеется несколько контуров теплопотребления, с различным температурным режимом этого недостаточно. И один циркуляционный насос с этой задачей на врятли справится. Нужно устанавливать несколько насосов, но так чтобы они не мешали друг другу.

Можно поставить коллектор, который будет разделять потоки на несколько контуров, например:

  1. Один или несколько контуров с высокотемпературными радиаторами отопления.
  2. Водяные тёплые полы, где температура должна быть значительно ниже. А значить придётся устанавливать специальные термостатические устройства.
  3. И обеспечение дома горячей водой. Либо устанавливать бойлер нагрева воды.

Один циркуляционный насос возле котла на врятли справится с этой задачей. Придётся ставить насос на каждый выход после коллектора.

Но проблема ещё не решена. Чтобы такая системы работала стабильно, необходим очень точный расчет насосного оборудования, иначе система будет выходить из строя или недостаточно обогревать помещение. И следить за такой системой и управлять ей сложно. А ведь нередко в крупных домах устанавливаются каскадное два и более котлов – управление такой системой становится вообще чрезвычайно сложной, почти невыполнимой задачей.

Но выход есть, надо разделить всю гидравлическую систему не только на контуры через коллектор, но и выделить отдельный контур котла.

Проблему управления балансировки системы отопления решает гидравлический разделитель (ГР). Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, служит для гидравлической развязки системы отопления. Потому это устройство называют — гидравлический разделитель или гидрострелка.

Назначение и функции гидроразделителя

Особенности работы систем водяного отопления

В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:

  • 1. Система приборов отопления различного типа;
  • 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
  • 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
  • 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.

Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.

  • Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
  • Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
  • Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.

Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.

В системе отопления

Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.

Назначение гидростреки

Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.

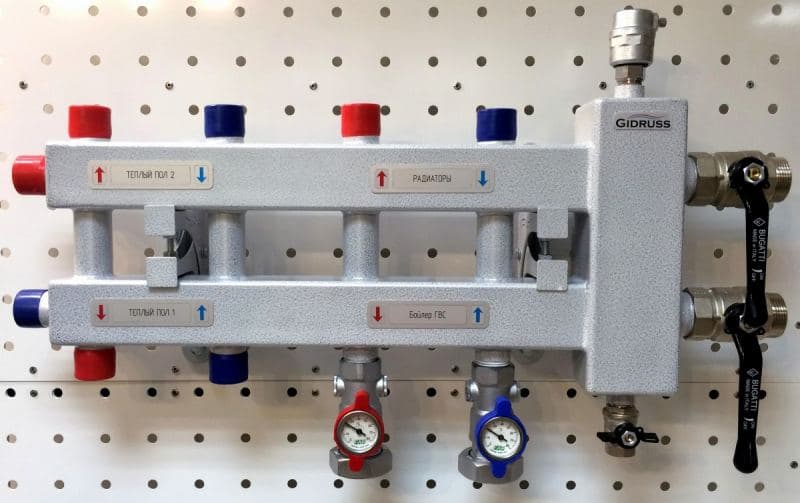

Гидрострелка Gidruss

Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).

Таким образом, основными функциями гидрострелки в системе автономного отопления являются:

  • 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
  • 2. Снижение взаимного влияния потребителей тепла;
  • 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
  • 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
  • 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.

Для чего нужна гидрострелка в системе отопления

Гидрострелка, бутылочка, гидравлический разделитель – все эти названия, относятся к простому устройству, необходимому для сложных систем отопления. Профессиональные монтажники указывают на четыре причины, по которым стоит подключить модуль.

Установка гидрострелки в системе отопления необходима для:

  • Балансировка температуры в системе обогрева здания. Производители котлов с чугунными теплообменниками, требуют обязательной установки гидроразделителя. Без гидрострелки, при первой растопке, котел испытывает термический удар. Гидравлическая стрелка выравнивает разницу температур и не дает треснуть чугунному теплообменнику.
  • Нивелирование давления – основной и вторичные контуры обогрева, зачастую имеют разные рабочие параметры. Гидрораспределитель помогает сократить разницу в давлении. Стрелку устанавливают в многоконтурных системах обогрева, когда в доме одновременно подключают радиаторы, теплые полы, бойлер косвенного нагрева.
  • В качестве фильтра-отстойника – если установка гидравлической стрелки выполнена правильно, в ее корпусе будут оседать твердые частицы, появившиеся в результате коррозии, механических повреждений. Ржавчина, накипь и шлам, влияют на работоспособность запорной и регулирующей арматуры, насосов, различных датчиков и водяных счетчиков. Вертикальный гидроразделитель в системе отопления, служит своеобразным фильтром, где оседают все твердые частицы.
  • Удаление воздуха – в корпусе гидрострелки устанавливается воздухоотводчик. При прохождении теплоносителя, из трубопровода системы отопления удаляется воздух, что снижает окисление и коррозию металлических деталей системы отопления.

Чтобы гидрораспределитель смог в полном объеме выполнять возложенные на него функции, требуется грамотный расчет и правильная установка в систему отопления.

Можно ли обойтись без гидрострелки

Конечно, простая система отопления, теоретически будет работать без гидрострелки. Проблемы начнутся, если к одному котлу, подключат несколько водяных контуров отопления, но и эта сложность решаема установкой коллектора. Также и другие функции: отвод воздуха из системы, фильтрацию твердых частиц, с легкостью выполняет группа безопасности, устанавливаемая для твердотопливных котлов.

Гидравлический разделитель в системе отопления дома, нужен для балансировки разницы температур и давления на подающем и обратном трубопроводе. Без модуля не обойтись, при подключении к котлу радиаторной системы отопления и теплых полов.

Разница между гидрострелкой и коллектором

Коллектор, несмотря на распространенное заблуждение, не заменяет гидравлическую стрелку и имеет отличительные функции. Основное предназначение коллектора – разделение и транспортировка теплоносителя к конечным (вторичным) контурам отопления.

В коллектор, из котла поступает поток нагретой жидкости. Внутри устройства осуществляется разделение теплоносителя по отводам, подключенным к каждой отдельной системе отопления. Дополнительно, коллектор позволяет отключать и ремонтировать отдельные контуры, не отключая обогрева дома.

Гидрострелку нужно использовать в случаях, когда предположительно температура теплоносителя на подающем и обратном трубопроводе, будет сильно отличаться. Если не поставить разделитель, происходит следующее:

  • При первом запуске котла, теплоноситель внутри теплообменника котла, разогревается до 70-80°С, постепенно прогревая систему отопления.
  • Давление, создаваемое при нагреве, образует циркуляцию жидкости в трубопроводе.
  • Холодный, не нагретый теплоноситель, средняя температура которого около 20°С, из обратного трубопровода попадет внутрь теплообменника.

Термический удар вследствие резкого охлаждения стального теплообменника, приводит к его деформации. Чугунный аналог, попросту треснет и выйдет из строя.

Производители чугунных котлов требуют, чтобы в системе отопления обязательно присутствовал гидравлический разделитель. Не соблюдение этого правила, приводит к отказу в гарантийном обслуживании.

Проверяем диагонали фундамента

Второй важный момент при проверке фундамента стоит уделить диагоналям. В идеале диагонали в прямоугольном фундаменте должны совпадать. Согласно рисунку мы показали совпадение диагоналей в малом равенстве D1 = D2. Если они одинаковы, мы можем судить, что все наши параллельные стороны имеют одинаковую длину и все 4 угла составляют 90 градусов. Эти условия важны для нас, чтобы наши стены были гладкими.

Если есть небольшое несоответствие диагоналям, то эту неточность можно компенсировать при укладке, уменьшив длинную сторону и увеличив короткую. Конечно, если толщина фундамента и толщина кладки позволяют это сделать.

Как сделать гидравлический разделитель

Лучшим материалом для устройства сепаратора является сталь или медь большого диаметра. Это связано с тем, что через это оборудование проходит тепловая масса, нагретая до максимальной температуры, которую может выдержать металл.

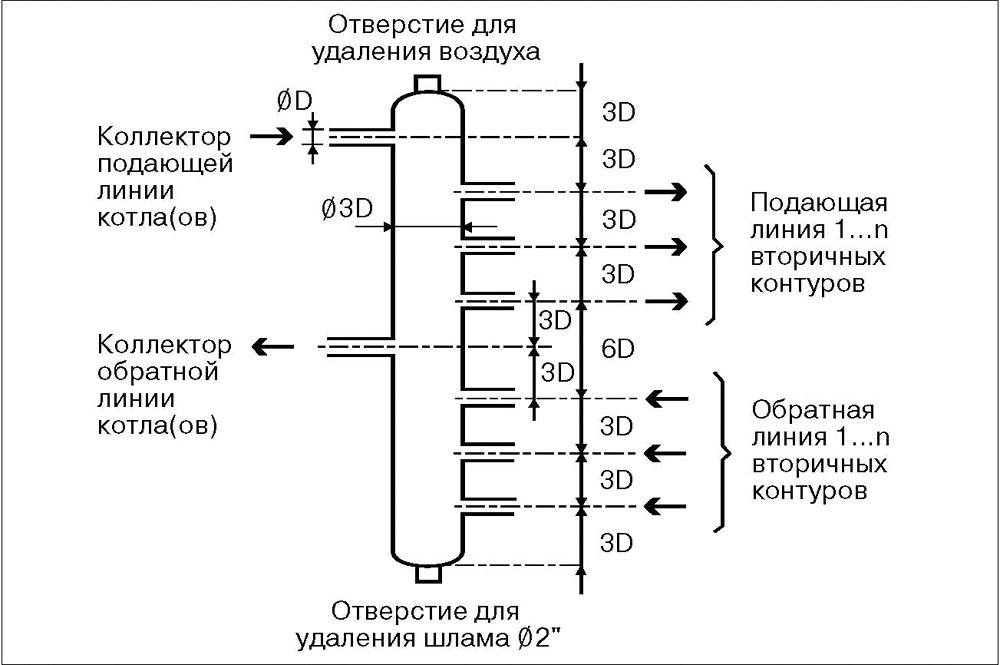

При создании гидравлической стрелы необходимо знать ее будущие размеры.

Пошаговая инструкция

После необходимых расчетов диаметров гидравлической стрелы приступаем к ее изготовлению.

С помощью сварочного аппарата делаем будущий гидросепаратор из обрезанной трубы.

Трубы располагаются в таком порядке:

  1. Первый вход нагревательного устройства должен быть расположен на 5-10 см ниже верха сепаратора, оставшееся пространство сверху предназначено для накопления и удаления воздуха.
  2. Вторую отводную трубу для подвода теплоносителя к котлу нужно обрезать на 5-10 см выше нижней части конструкции. Свободное пространство предназначено для отстаивания и последующего удаления скопившегося мусора и шлама.
  3. Третий патрубок, обеспечивающий тепловую массу змеевиков, должен располагаться ближе к первому патрубку и над четвертым концевым патрубком, который предназначен для подачи теплоносителя в теплый пол.
  4. Обратный патрубок теплого пола рекомендуется располагать как можно ближе ко второму патрубку.

Обратите внимание на то, что впускной и обратный концевые трубы одного контура должны быть расположены таким образом, чтобы по крайней мере один концевой патрубок другого контура находился между ними. Расстояние между концевыми трубами не должно быть меньше их диаметра более чем в три раза

Так, при вставке трубы диаметром 5 см ближайшую трубу нужно обрезать на расстоянии более 15 см

Расстояние между концевыми трубами не должно быть меньше их диаметра более чем в три раза. Так, при вставке трубы диаметром 5 см ближайшую трубу нужно обрезать на расстоянии более 15 см.

Также можно сделать водяной пистолет в виде решетки из труб небольшого диаметра. Этот агрегат может быть построен из труб соответствующего диаметра концевых труб, соединенных с помощью фитингов. Так, например, можно использовать металлопластиковую трубу малого круга или полипропилен, но только для температуры нагрева не более 70 градусов Цельсия.

Высота гидравлической стрелы не влияет на качество системы отопления, но важен ее объем, чем больше, тем лучше. Оптимальный объем для выравнивания температурных перепадов — показатель, равный 100-300 литров. Этот объем необходим для котлов с ручной подачей топлива, которые могут давать значительные перепады температуры. Типичный небольшой гидравлический рычаг имеет объем около 20 литров.

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.


Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.


Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.


Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.


Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

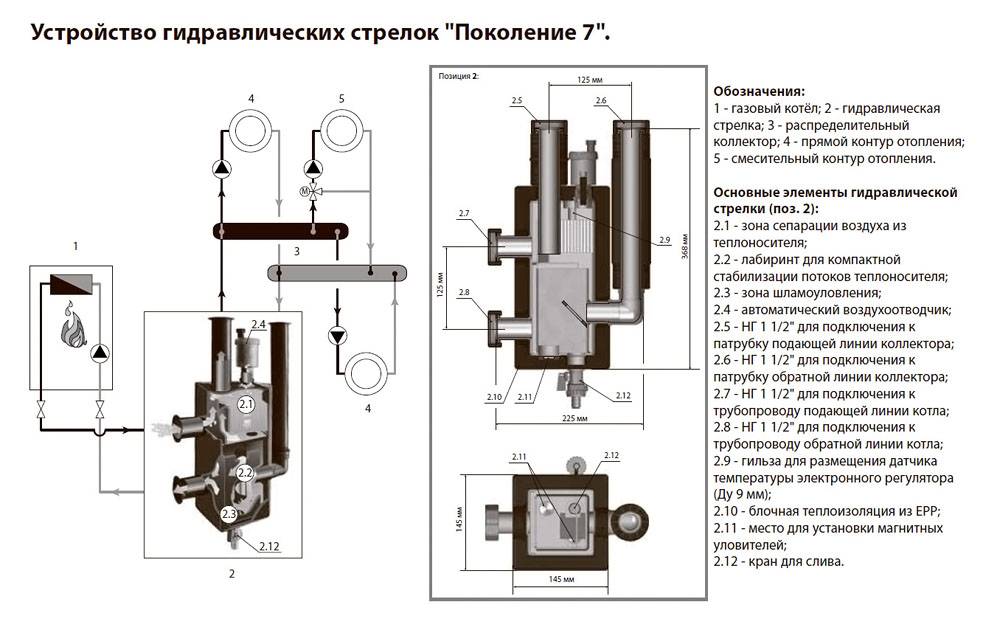

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

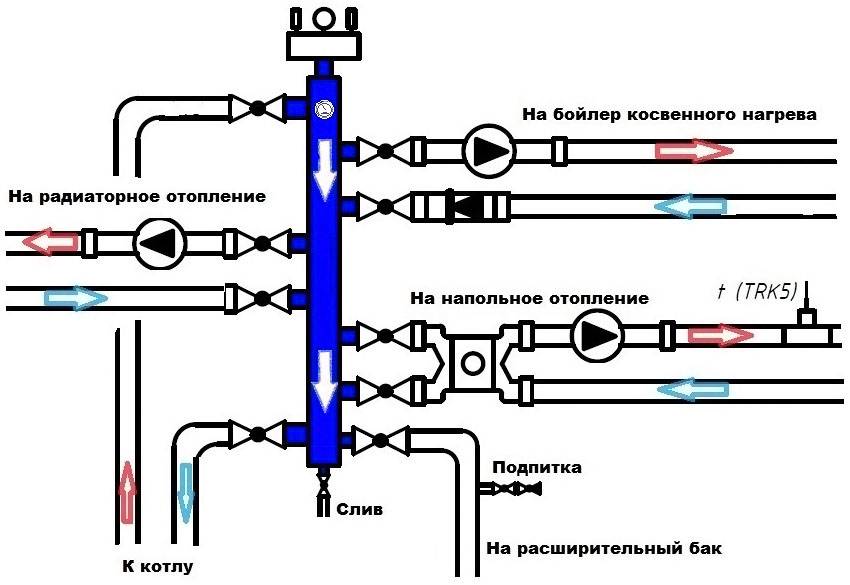

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;


Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;

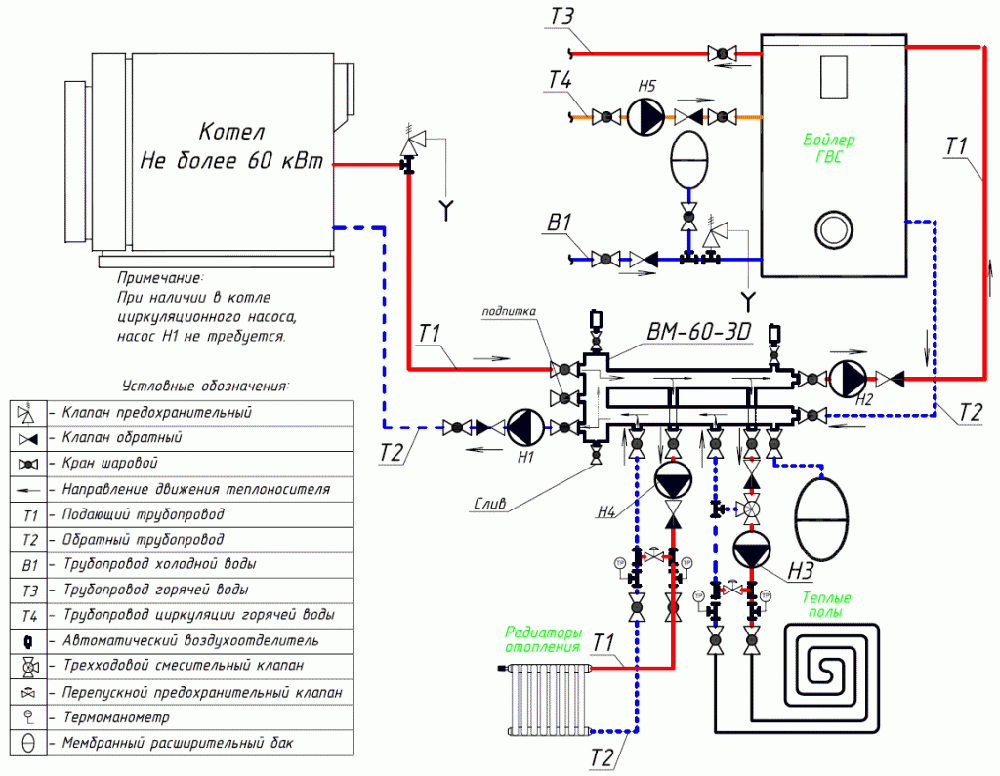

Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.


Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.


Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

ИзображениеМоделиСвойстваСтоимость, руб.
Cidruss TПК -40-20*3Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.5 680
Север – 60 К2 AISIСоединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.7 180
IVR Гидравлическая стрелкаМаксимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.8 700
Meibes ВТ 25 до 50 кВт.Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.15 200
ValtecМощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.16 500
Эверест, фланцевый гидравлический разделитель.Предназначен для защиты чугунного оборудования от тепловых ударов.13 900
Гидрострелка WattsМатериал изготовления – высоколегированная сталь11 800


Расчет устройства

1 Устройство гидрострелки

Гидроразделитель представляет собой пустой вертикальный цилиндр-трубу круглой или прямоугольной формы. На концах он закрыт выпуклыми заглушками в форме эллипсов. Из трубы выходят 4 патрубка (по 2 с каждой стороны), которые соединяются с системой терморегуляции при помощи фланцев или резьбы. В её верхней точке обычно размещён воздуховод, а в нижней — кран для удаления осадка со дна.

Размеры гидрострелки могут быть разными и зависят от мощности котла, а также общей длины тепловых труб. Монтаж анулоида проводится за водонагревателем, если есть коллектор — перед ним. Тяжёлые и массивные устройства устанавливают на опорные стойки, в то время как более маленькие крепятся к стене или располагаются на кронштейнах. Изготавливают гидравлические разделители из стали (высокоуглеродистой или нержавейки) и меди, для маломощных (13—35 кВт) газовых котлов — из полипропилена. У многих присутствует дополнительная теплоизоляция и антикоррозийное покрытие.

Хотя некоторые правила соблюдаются всегда, не все конструкции гидрострелок одинаковы. Самые распространённые чертежи устройств:

  • Классический. Вертикальная труба с четырьмя патрубками, две пары которых расположены на основе параллельно друг другу. Расстояние верхних патрубков от вершины и нижних от конца гидрострелки одинаково и равняется внутреннему диаметру цилиндра — D.
  • С чередованием патрубок. Похож на классический вариант, но все патрубки располагаются на разной высоте, образуя «лесенку». «Ступеньки» расположены на расстоянии 3 d, 5 d, 8 d и 10 d от вершины цилиндра, где d — внутренний диаметр патрубка. Те из них, что подключены к отопительному контуру котла, находятся выше. Считается, что такое расположение улучшает фильтрацию гидроразделителем газов и твёрдых примесей в воде для отопления.
  • Горизонтальный цилиндр с вертикальными патрубками. Встречаются разные варианты их расположения на корпусе, в том числе по концам изделия.
  • Гидрострелка-решётка. Импровизированный вариант, он почти не используется из-за очень плохой теплоизоляции.

Помимо основной конструкции, обеспечивающей разделение потоков по отопительной системе, в гидроразделитель могут входить дополнительные механизмы. Чаще всего среди них встречаются:

  • клапаны-терморегуляторы, которые мешают холодной воде попасть в котёл;
  • краны с различными функциями;
  • теплоизолирующие элементы;
  • термометр и прибор для измерения давления в трубах;
  • дополнительные отделители воздуха и газоотводящие системы;
  • шламоуловитель, сетки и прочие элементы фильтрации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
