Паровое отопление: что это такое, как работает, преимущества и недостатки

Котел и трубы для парового отопления

Для эффективной работы системы парового отопления должен быть правильно подобран вид и мощность парового котла (парогенератора). Существует несколько видов паровых котлов, которые могут работать на разном топливе:

• газовые;
• твердотопливные;
• жидкотопливные;
• универсальные или комбинированные, которые могут работать на нескольких видах топлива.

Как и при водяном отоплении, наиболее экономично выгодными являются паровые котлы, работающие на природном газе. В том же случае если дом не газифицирован, то придется использовать котлы на твердом или жидком топливе.

Кроме вида котла, необходимо правильно подобрать и его мощность. Она должна соответствовать общей площади помещений, которые необходимо будет обогревать. В среднем, считается, что для 10 м2 помещения высотой до 3 м достаточно 1-1,2 кВт тепловой мощности:

• для дома, площадью 100 м2 будет достаточно котла мощностью 10-15 кВт;
• для дома, площадью до 200 м2 – 20-25 кВт;
• до 300 м2 – до 30-35 кВт.

При этом многое зависит от того насколько утеплен дом. Качественное утепление дома современными материалами может снизить его теплопотери, а следовательно, и уменьшить количество необходимого тепла для его обогрева, а значит и мощность котла, на 30-50%.

Какие трубы используются для парового отопления

Как уже упоминалось, в трубах систем парового отопления достаточно высокая температура теплоносителя (пара) – 100оС и даже больше. Поэтому для такого отопления подойдут только металлические трубы разных видов:

• стальные – обычные, оцинкованные или из нержавеющей стали;
• медные.

Использование для разводки обычных стальных труб наиболее экономичный вариант. Они достаточно надежные и прочные, но подвержены коррозии. Но оно, как правило, предполагает проведение сварочных работ. Трубы, оцинкованные или из нержавеющей стали отличаются коррозионной устойчивостью, но стоят дороже и используются для монтажа реже.

Советы по установке и эксплуатации

Соблюдая нижеприведенные рекомендации можно избежать проблем при использовании парового отопления.

1. Запрещено прокладывать трубопровод с помощью пластиковых труб. При контакте с водой, нагретой до высокой температуры, их внутренняя полость подвергается высокой нагрузке. Если сформировать эту часть системы из неподходящего сырья, то это приведет к взрыву при нагнетании давления. Оптимальный вариант – трубы из металла, преимущественно – оцинкованные или нержавеющие.
2. Монтаж системы стоит доверять только опытным профессионалам. Если есть желание осуществить работу самостоятельно, то курировать процесс все равно должен квалифицированный специалист. Это исключит допущение оплошностей, способных привести к аварии.
3. Выбирая котел, учитывают то, сколько он будет вырабатывать пара. Этот показатель рассчитывается в килограммах. От него зависит то, с какой скоростью можно обогреть дом, что позволит подобрать эффективную, экономичную установку.
4. Для монтажа нужно отдавать предпочтение конструкциям, трубам, радиаторам и комплектующим, которые: изготовлены известными брендами, обладают превосходными техническими характеристиками, идеальными эксплуатационными свойствами.

Паровая система отопления может оправдать вложенные средства, силы и терпение, но к ее обустройству стоит подойти с максимально правильной стороны.

Лучевая отопительная система оптимальное решение

Схема лучевой системы отопления.

Тот, кто владеет собственным домом, естественно, хочет своими руками организовать оптимальную систему хорошего отопления. Он должен твердо знать: идеальной системы отопления еще не придумали, оттого надо выбирать то, что является наиболее практичным и получившим позитивные одобрения. Системе отопления, прозванной лучевой, можно отдать свое предпочтение. Ее романтично-геометрическое название вполне объяснимо: ко всякому радиатору проникает свой луч в качестве трубопровода.

Если владельцу принадлежит уютный, не очень массивный дом, состоящий из двух этажей, то схема построения системы отопления с помощью коллекторов предполагает присутствие на всяком этаже своего коллектора. Их объединяют параллельным способом, потом ставят котел, затем расширительный бак. Данная система отопления иногда называется двухтрубной. И это правильно. Пара трубопроводов пролегает через все помещения, которые надо обогреть. Одна линия труб создается для прямого перемещения жидкости — теплоносителя, другая отвечает за дорогу обратно.

Паровое отопление своими руками

Обустройство парового отопления состоит из двух этапов – проектировки и собственно установки.

Этап 1. Проектирование системы

Проектирование системы

Еще раз напоминаем об особенностях использования пара в качестве теплоносителя – это высокая температура трубопровода и радиаторов, а также повышенная аварийность. Когда все за и против взвешены, можно начинать работу. Вначале создается проект будущей системы.

Котел

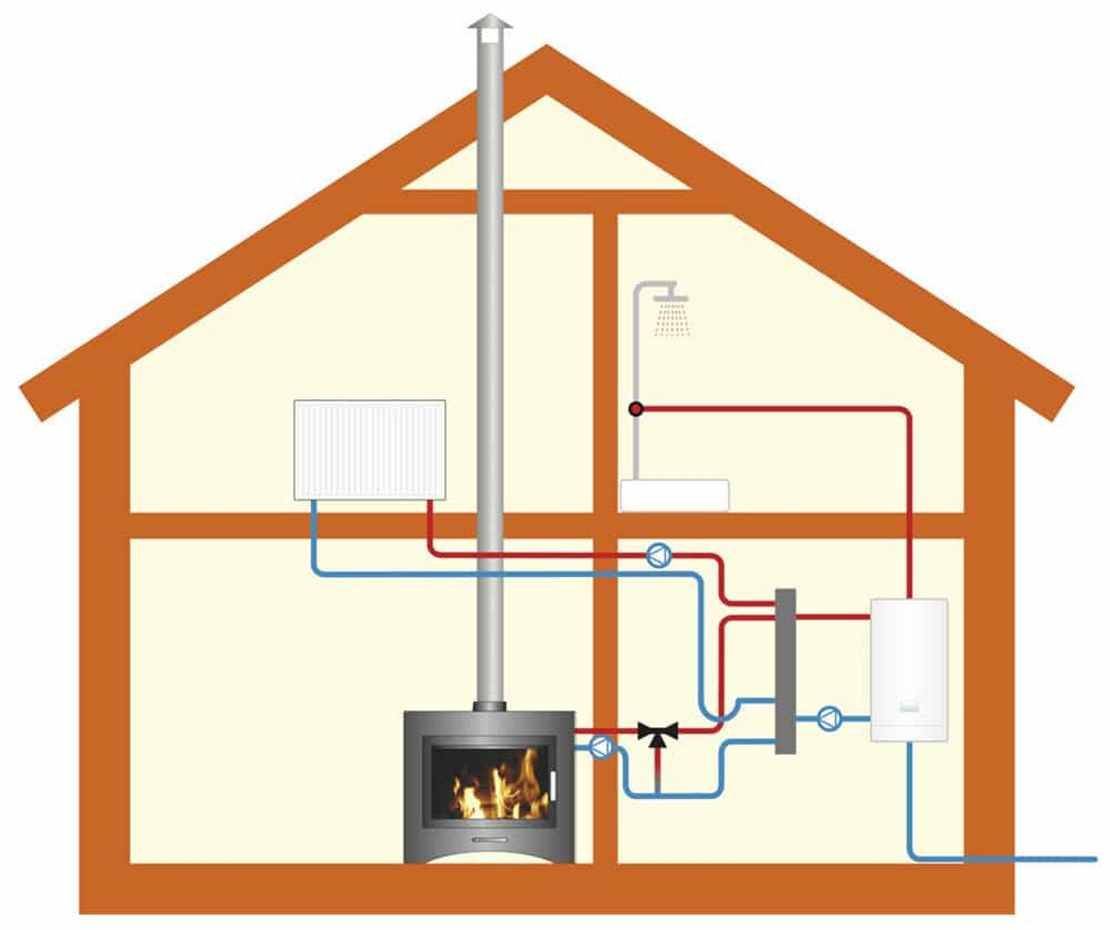

Котел дровяной

Вначале определяется требуемая мощность теплового генератора. При этом учитывается площадь дома – если она не превышает 200 м², то вполне достаточно прибора мощностью в 25 кВт, но если она колеблется между 200 м² и 300 м², то потребуются минимум 30 кВт. Исходя из этой информации, подбирается котел. При покупке следует учитывать приведенные ниже факторы:

• тип топлива, которое будет использоваться;
• возможность нагрева воды для бытовых нужд.

Отопительная схема

Двухпроводная система с верхней разводкой

Однопроводная система с нижней разводкой

Схема открытой системы отопления

Со схемой также нужно определиться заранее. Выбор того или иного варианта зависит от:

• месторасположения котла;
• площади обогреваемого помещения;
• условий для установки отопительных приборов;
• необходимого количества этих приборов.

Словом, это достаточно сложный выбор, в котором поможет приведенный ниже видеоматериал.

Трубы

Для парового отопления недопустимо применение обычных сантехнических труб ввиду высокой температуры всей системы

По этой причине выбору труб следует уделить большое внимание, пускай он и небольшой

1. Медные трубы характеризуются отличной теплопроводностью и высокой стоимостью. Монтаж осуществляется посредством пайки.

   Медные трубы

2. Преимуществом стальных труб считается устойчивость к агрессивным средам и механическому воздействию, недостатком – подверженность коррозии. Для их установки требуется сварочный аппарат.

   Стальные трубы

3. Оцинкованные изделия сочетают в себе положительные качества предыдущих – они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.

   Оцинкованные изделия

С целью облегчения монтажных работ на этапе проектировки нужно определить:

• месторасположение радиаторов;
• длину трубопровода;
• места установки распределителей, разветвлений магистрали, переходников и проч.

Цена вопроса

После составления проекта определяются будущие затраты. Трудно сказать, во сколько обойдется оборудование подобной системы, без привязки к отопительным приборам, объемам работ и конкретным условиям. Отметим лишь, что, по мнению экспертов, паровое отопление в любом случае обойдется дешевле обычного водяного.

Этап 2. Монтажные работы

Шаг 1. Вначале на основании эскиза чертится точная схема разводки.

Схема разводки отопления

Шаг 2. Далее устанавливаются радиаторы. Их рекомендуется размещать под окнами – это позволит не только обогреть стекло, но и предотвратить запотевание и, как следствие, смещение «точки росы».

Подключение многосекционного радиатора

Установка радиатора отопления

Установка радиатора отопления

Далее устанавливаются радиаторы

Шаг 3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов. Еще один важный момент: бак нужно установить в наивысшей точке отопительной системы.

Крепление расширительного бака

Крепление расширительного бака

Он может быть закрытым и открытым, с переливом и без него.

Шаг 4. Производится установка трубопроводов. Это происходит следующим образом: труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным образом подводится от первого радиатора ко второму, затем от второго к третьему и т. д.

Шаг 5. Контур замыкается, то есть подводится к началу – теплогенератору

Важно, чтобы котел был оборудован фильтром и (при необходимости) циркуляционным насосом

Вихревой теплогенератор

Шаг 6. Далее нужно установить сам котел. Довольно часто к загородным домам примыкают автомобильные гаражи. Отопительный прибор можно установить в одном из таких гаражей.

Монтаж отопительного котла

В таком случае установка теплогенератора ничем не отличается от аналогичной процедуры в жилом помещении. При этом узел залива/слива можно оборудовать на любом участке магистрали. Данный узел необходим для слива теплоносителя по окончании отопительного сезона или же перед ремонтом системы.

Шаг 7. Проводится тестирование всех отопительных приборов. Если они новые, то для пробного запуска желательно пригласить специалиста.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Рассчитываем бюджет

Во сколько вам обойдется проект парового отопления в частном доме, вы узнаете только после того, как разработаете его схему и учтете все детали. Без подробной сметы, в которой будет учтено оборудование, трубы, стоимость монтажных работ, сказать, во сколько вам обойдется бюджет отопления для конкретного коттеджа или частного дома, невозможно.

Эксперты утверждают, что такая система стоит несколько дешевле водяного отопления. Ознакомившись с плюсами и минусами обогрева частных домов паром, вы сможете определить, подходит ли он для вашего коттеджа или загородного жилища

Обратите внимание, что ключ к эффективной системе отопления паром — это грамотно продуманная схема. Для ее расчета рекомендуем обратиться к компетентным специалистам, чтобы обезопасить себя и своих близких. Надеемся, что информация, приведенная в этой статье, будет вам полезной, и вы сможете пользоваться паровым отоплением, собранным своими руками

Надеемся, что информация, приведенная в этой статье, будет вам полезной, и вы сможете пользоваться паровым отоплением, собранным своими руками.

Особенности выбора трубопроводов

При выборе трубопроводов очень многое может зависеть от индивидуальных пожеланий владельца дома.

Стальные трубопроводы

Монтаж стальных трубопроводов подразумевает обязательное применение сварки.

Стальные трубопроводы отличаются высокой прочностью и надежностью.

Единственный недостаток – невысокая коррозийная стойкость.

Оцинкованные и нержавеющие трубопроводы

Монтаж данных трубопроводов производится при помощи резьбовых соединений.

На сегодняшний день на рынке представлен широкий выбор труб для отопления. Нажмите для увеличения.

Они отличаются высокой устойчивостью к коррозийному воздействию, но являются довольно дорогим “удовольствием”.

Медные трубопроводы

Выполненные из меди трубопроводы отличаются высокой надежностью, превосходно себя зарекомендовали при повышенных температурах и высоком давлении.

Монтаж производится методом высокотемпературной пайки.

Медные трубопроводы можно без лишних опасений заделывать в стены.

Недостатком данных трубопроводов является их высокая стоимость.

Их довольно часто можно встретить в дорогостоящих особняках, построенных по эксклюзивному проекту.

Устройство парового отопления в индивидуальном доме

При сборке системы учитывайте габариты дома, расположение и число радиаторов, а также наличие запорно-регулирующей арматуры и других элементов. Насос для парового отопления подбирают так, чтобы он обеспечивал эффективное движение теплоносителя в системе.

Составляющие паровой системы

Для сборки парового отопления понадобятся следующие составляющие элементы:

• нагревательный прибор (котел);
• трубы для прокладки контура;
• отопительные приборы (радиаторы);
• запорно-регулирующая арматура;
• расширительный бак;
• насосное оборудование;
• контрольно-измерительные приборы.

Монтаж системы

После изготовления проекта и закупки необходимых комплектующих приступают к сборке системы в такой последовательности:

1. Для начала нужно подготовить места установки оборудования. На стеновой поверхности закрепляются кронштейны под радиаторы. На них навешиваются отопительные приборы, которые должны устанавливаться под оконными проемами для формирования тепловой завесы и уменьшения теплопотерь через остекленные поверхности.
2. После этого на бетонное основание монтируем парогенератор. На пол стелим жаростойкое покрытие. Котел лучше установить в подвале, поскольку водяной пар поднимается вверх. В случае одновременного устройства теплых полов рекомендуется применять двухконтурный котел, который устанавливается выше пола первого этажа.
3. Расширительный бак монтируется в наивысшей точке системы. Он подключается к магистральному трубопроводу между парогенератором и отопительными приборами. Профессионалы советуют устанавливать расширительную емкость открытого типа как можно ближе к котлу.
4. Приступаем к сборке трубопровода. Разводку начинаем вести от парогенератора. Трубы подводим к первому радиатору, выполняем его подключение, соединив необходимые входы и выходы. Последовательно подключаем все последующие радиаторы, не забывая делать уклон магистрального трубопровода (3 мм на каждый погонный метр).
5. На обратной магистрали перед котлом устанавливаем накопительный бак для сбора конденсата. От него трубопровод с уклоном должен идти в нагревательное оборудование.
6. Замыкаем магистральный трубопровод на котле отопления. Перед входом в нагревательное оборудование устанавливаем фильтр и циркуляционный насос. При этом участок трубы от насоса до котла должен иметь меньшее сечение, чем остальной трубопровод.
7. На выходе из котла монтируется манометр и предохранительный клапан.
8. На обратке контура обязательно устанавливается кран для слива/залива теплоносителя в случае ремонта системы, ее обслуживания и перерыва в отопительном сезоне.
9. После сборки проводим проверку работоспособности отопительного контура.

Несмотря на эффективность и дешевизну парового отопления, его редко используют для обогрева жилых домов из-за опасности аварийных ситуаций, риска ожогов, а также сложности регулировки температуры в отдельном помещении.

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее.
Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей.
Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят.
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати.. Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией

Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол. В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы

Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.
Кухня, совмещенная с гостиной, сочетает в себе:

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.
Кухня, совмещенная с гостиной, сочетает в себе:

• личные вкусы хозяев;
• надежные материалы для отделки;
• актуальные дизайнерские идеи;
• удобство;
• тенденции. Лучшие фото дизайна кухни гостиной

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

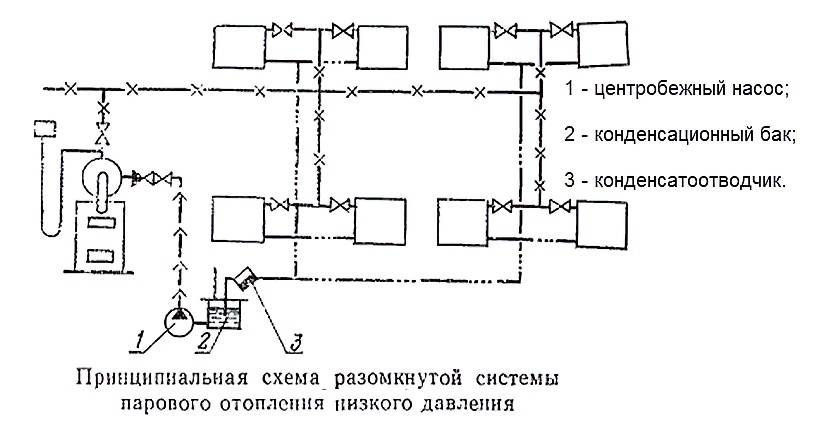

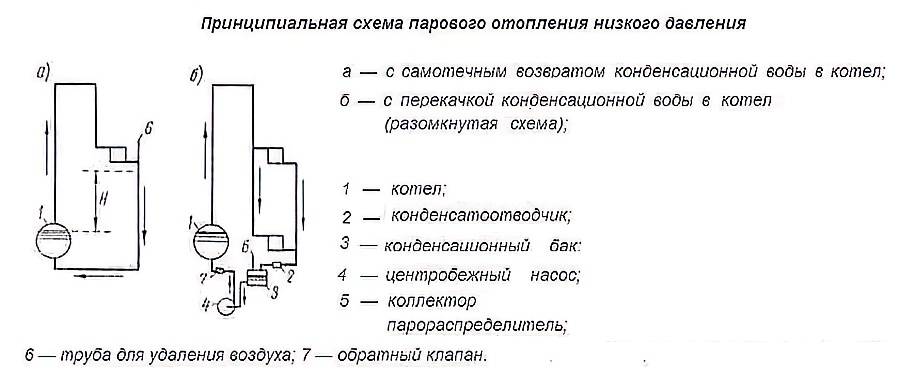

Схемы открытой и закрытой системы парового отопления

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.

Схема парового отопления с верхней разводкой

• С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
• С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

• до 200 м² — 25 кВт;
• от 200 м² до 300 м² — 30 кВт;
• от 300 м² до 600 м² — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Преимущества и недостатки

Пар более эффективный теплоноситель, чем вода. Его преимущества заключаются в следующем:

• многократное увеличение теплоотдачи всех нагревательных приборов;
• в 3 раза более быстрый прогрев помещения, чем при использовании воды;
• легкий запуск системы отопления после длительного перерыва. Это обусловлено тем, что трубы, заполняемые паром, не замерзают и не требуют заполнения водой или любым другим теплоносителем;
• невысокая стоимость. Снижение цены обеспечено за счет компактного оборудования, в том числе и труб небольшого диаметра.

Останавливая выбор на паровом отоплении, стоит подготовиться к некоторым трудностям. Эта система имеет несколько недостатков, которые придется учитывать. К ним относятся:

• небольшой срок эксплуатации;
• неравномерный прогрев помещения из-за невозможности плавной регулировки системы;
• шумы, появляющиеся при наполнении паром труб и радиаторов;
• сильный нагрев труб, чреватый ожогом при касании;

По этим причинам лучше отказаться от парового отопления в жилом доме. Оно будет более уместно в гаражах, складских и подсобных помещениях, сараях и т.д.

Внимание! Действующий СНиП запрещает использование парового отопления в домах, предназначенных для проживания людей.
