Ленинградская система отопления схема для двухэтажного дома

Теплоаккумулятор, или буферная емкость

Разгрузить работу котла и сгладить пики энергопотребления поможет установка теплоаккумулятора. Особенно эффективно его использование в системах отопления с твердотопливными котлами, где приходится вручную загружать дрова или уголь в камеру сгорания. После сжигания топлива тепло надолго остается в системе, что позволяет минимизировать количество топок.

Буферная емкость представляет собой бак, наполненный теплоносителем. В него могут быть встроены 1-3 змеевика или дополнительный бак. Подключается теплоаккумулятор в разрыв системы отопления параллельно котлу.

При нагревании циркулирующий в баке теплоноситель передает энергию более холодной среде, которая затем поступает в котел в более теплом виде. При такой предварительной подготовке теплоносителя оборудование работает не на предельной мощности, износ значительно меньше. Более сложные модели могут использовать энергию альтернативных источников, например, солнечных батарей, а также дополнительного газового или электрического котла. При о мощности в систему возможно встроить не только отопление, но и горячее водоснабжение, теплый пол и т.д.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Система отопления ленинградка: как она выглядит со стороны

Если отвечать на вопрос, что такое система отопления ленинградка, то можно сказать так – это однотрубная система отопления, в которой нет ни подачи теплоносителя, ни обратки. Его ток осуществляется по замкнутому в «кольцо» контуру, на который устанавливаются отдельные отопительные приборы – благодаря этому отопление частного дома ленинградка своими руками собирается очень просто. Подключаете к котлу магистраль (например, к подаче), тянете ее по всей комнате, попутно устанавливая батареи, и возвращаете назад к котлу, подключая к его обратному патрубку.

Следует понимать, что и обратка и подача батареи врезаются в одну и ту же трубу – именно этот момент обуславливает все достоинства и недостатки системы в целом. Об этом мы поговорим немного позже, а пока вернемся к конструктивным особенностям системы – их не очень много.

Система отопления ленинградка в частном доме может быть собрана различными способами – в некотором роде ее можно даже классифицировать по нескольким признакам.

С цельной или разорванной в районе батарей магистралью. Попросту говоря, с перемычкой или без нее. Что дает наличие этой перемычки? Правильное распределение потока теплоносителя и возможность регулировки как отдельно взятых батарей, так и системы в целом. Устанавливая в магистраль (между подводками к батареям) кусок трубы меньшего диаметра, вы разделяете поток на две части, одна из которых движется дальше по магистрали, а вторая проходит через батарею

Теперь, установив на подводках к батареям краны, вы получаете возможность уменьшать или увеличивать ток второго потока, что очень важно для такой системы – уменьшая количество теплоносителя, проходящего через батарею, вы оставляете больше тепловой энергии для следующих в цепи отопительных приборов. По сути, с помощью регулировки этих кранов можно добиться равномерной работы всех батарей, чего невозможно сделать при разорванной системе отопления ленинградка. Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла

Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла

Последним достается его очень мало

Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла. Последним достается его очень мало.

С принудительной или естественной циркуляцией. Попросту говоря, с насосом или без него. Что дает насос? Ускоренное перемещение теплоносителя. Как результат, быстрый возврат в его в котел на очередной цикл подогрева и возврат назад в систему. Таким образом в некоторой степени решается вопрос нехватки тепла батареям, стоящим последними в цепи. Как результат, контур может быть немного увеличен – например, в нем может быть использовано не десять радиаторов, а тринадцать.

Как видите, отопление ленинградка с насосом и без него не сильно отличается друг от друга, что и обуславливает их область применения – небольшие дома и квартиры. Изначально такая система была применена в квартирах – в дом теплоноситель подавался по двум трубам, и уже от них по квартирам тепло распределялось по одной закольцованной трубе.

Серия 1ЛГ

Дома этой серии панельные.

1ЛГ 502

Брежневки 1ЛГ 502 строили с 1963 по 1972 год. Это пятиэтажки с двумя и более подъездами и высотой потолков 250 см.

Балконы и лоджии не во всех квартирах. Дома без мусоропровода с четырьмя квартирами на этаже.

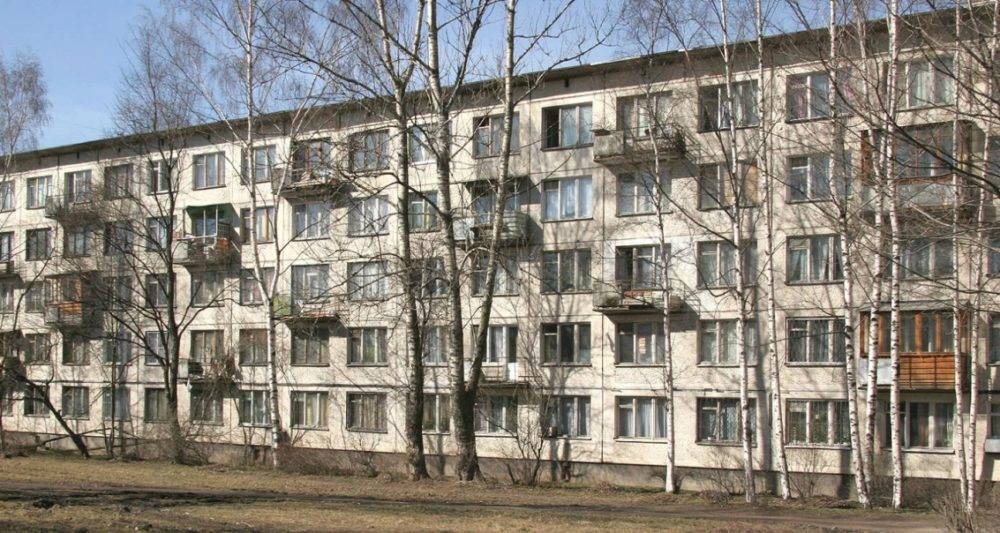

В большинстве квартир 502 серии балконов нет

Конструктив дома:

  1. Наружные стены из керамзитобетонных панелей толщиной 303 мм в три слоя с керамической мозаичной облицовкой. Внутренние – однослойные 140 мм.
  2. Перекрытия сплошные, толщиной 120 мм. Покрытие последнего этажа ребристое.
  3. Лестничные марши на центральном косоуре.
  4. Санузлы из цельной железобетонной кабины, раздельные, просторные.

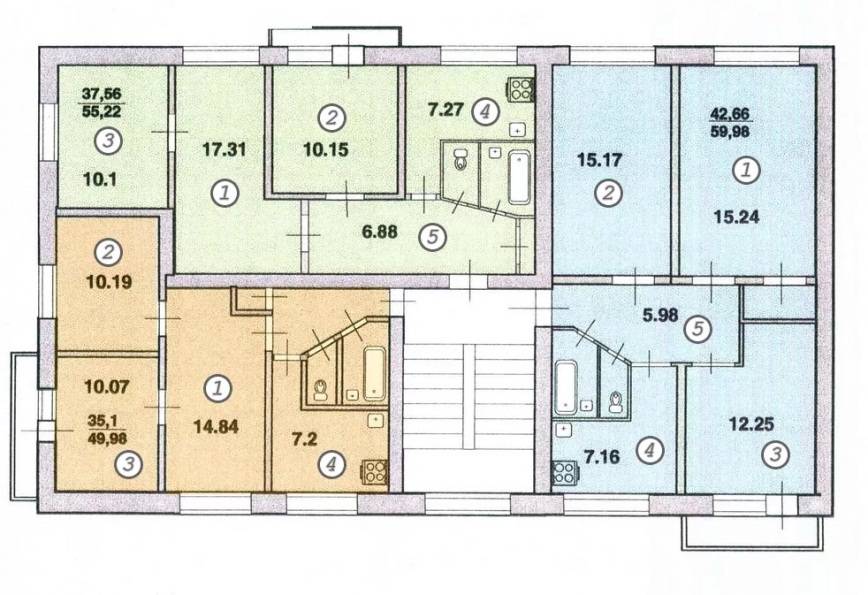

Планировка секции дома 1ЛГ 502

1ЛГ 504Д-МК

В 1975 году 502 серию от Ленпроекта сменил ещё один типовой вариант панельных многоквартирных домов — 1ЛГ-504Д-МК. Их строили до 1989г. Это были двух-восьми подъездные 12-этажки. У некоторых внизу два нежилых этажа.

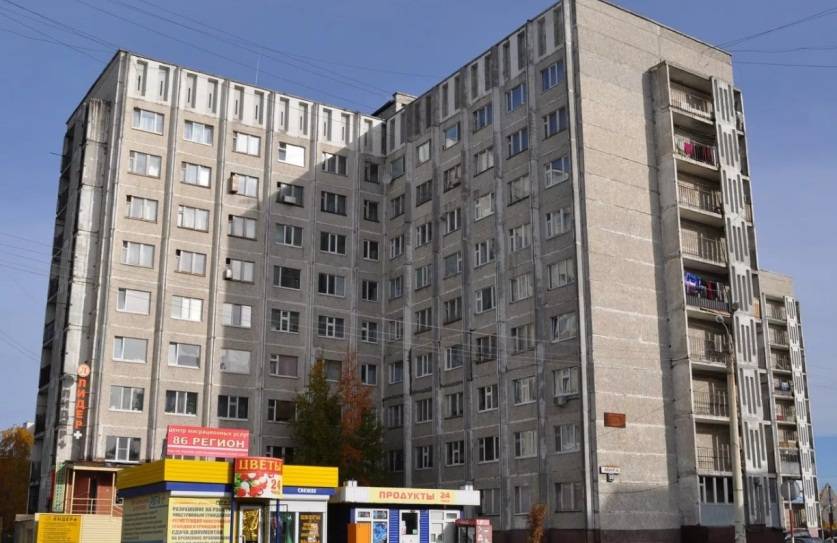

12-этажный дом 504 серии

Во всех квартирах, начиная со 2-го этажа, есть балконы. Высота помещений возросла до 270 см.

Стандартная планировка секции и квартир:

1ЛГ 600

Дома шестисотой серии строили в Ленинградской, Тюменской, Псковской и Челябинской областях 22 года с 67 по 89-й. В них появились криволинейные кирпичные вставки, призванные гасить порывы ветра в приморских районах. Из-за этого их называют «кораблями».

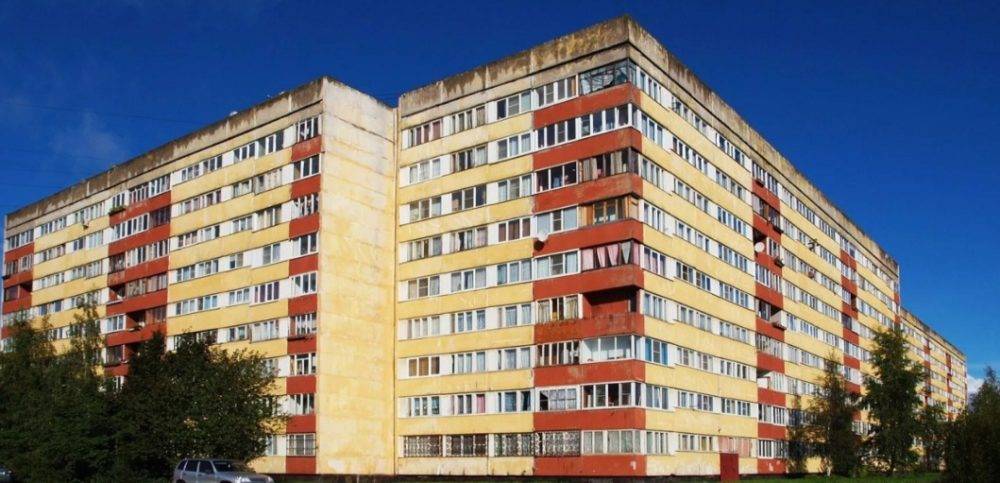

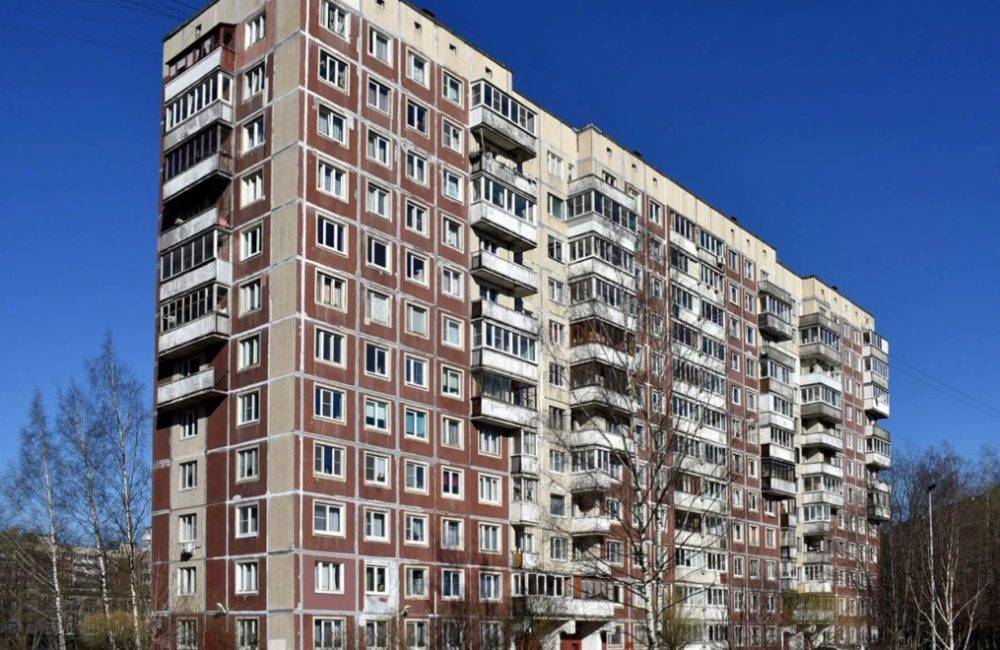

Дом 600 серии

Дома ленинградской планировки самые востребованные на рынке вторичного жилья.

Их строили в старых микрорайонах с хорошей инфраструктурой. В них есть лифт и мусоропровод.

Недостатки – плохая звукоизоляция и маленькие шестиметровые кухни в первых домах. Позднее это упущение доработали и площади кухонь увеличили.

В северных регионах строили много домов гостиничного типа модификации 1ЛГ-600А/УР-25 для малосемейных общежитий. Это 108-квартирные девятиэтажки, у которых мало общего с основной серией.

Дома с тремя соединёнными перпендикулярно секциями называют «трёхлистники»

Кроме них было несколько модификаций:

  • 9-этажные на 54, 180, 252, 322 квартиры;
  • 12-этажные на 54 и 72 квартиры;
  • 15-этажные на 90 квартир.

План секции и наиболее часто встречающиеся планировки:

1ЛГ-602

Типовой проект вышел в серию в 1966 году. Пяти- и девятиэтажные дома на 216, 252, 288 и 324 квартиры без технического этажа строили до 1982 г. Подъездов – 6-9. На торцах появились лоджии. Окна стали трёхрамными.

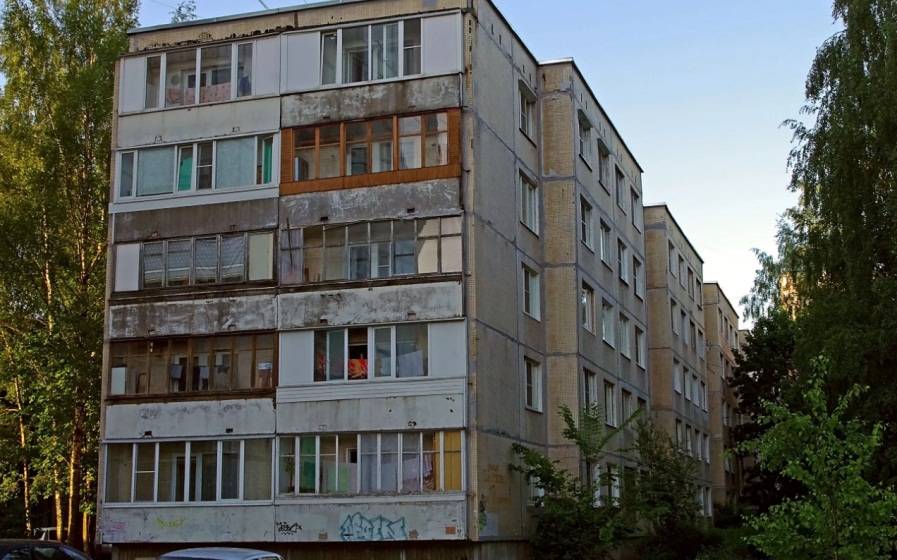

Пятиэтажка 602-й серии

В 72-м в домах этой серии появились поворотные и угловые секции. В 75-м проводили эксперименты с лицевой облицовкой стеновых панелей. Изменилась форма козырьков над входом в подъезд, конструкция вентканалов, планировка санузлов.

План типового этажа

Звукоизоляция квартир стала лучше, чем в домах предыдущих серий. Недостаток – невозможность перепланировки квартир.

Настройка системы

Основная проблема однотрубной схемы подключения радиаторов «ленинградка» — в настройке равномерного распределения теплоносителя по радиаторам на всем протяжении контура. Большая часть тепла выделяется на теплообменниках ближе к котлу по входу. Так что даже если помещение граничит с котельной, но запитано последним, может оказаться без должного обогрева.

Существует три типа включения радиаторов:

  • с неизменным сечением общей трубы;
  • со снижением диаметра участков трубы между отводами к радиаторам;
  • с использованием игольчатых вентилей на каждом участке байпаса.

Для каждого радиатора желательно установить шаровые вентили с двумя позициями вкл/выкл на оба ввода.

Вариант с неизменным диаметром актуален для отопления с естественной циркуляцией и только. При использовании насоса лучше остановиться на одной из двух других схем включения.

Подбор диаметра труб

Если байпас выполнить меньшим диаметром трубы, чем магистраль, то его сопротивление будет выше и больше горячего теплоносителя будет проходить черед теплообменник, отдавая тепло воздуху в помещении.

Ввиду наличия стандартизированного ряда размера сечения труб, выполнять подробный расчет, подбирая оптимальное распределение теплоносителя, не имеет смысла

Важно подобрать оптимальный диаметр для магистральной трубы, исходя из скорости тока теплоносителя. На один размер меньше будет верхняя граница допустимых значений. Нижняя граница — это диаметр трубы для подключения радиатора

Нижняя граница — это диаметр трубы для подключения радиатора.

1 — байпас 1 дюйм; 2 — магистральная труба 1,5 дюйма; 3 — труба подключения радиатора ¾ дюйма

Если магистраль выбрана размером 1,5 дюйма, а для подключения радиатора используется ¾ дюйма, то байпас можно изготовить из трубы ¾ или 1 дюйм. Для равномерного распределения первая треть радиаторов подключается без изменения сечения, а далее с уменьшенным диаметром байпаса.

С помощью вентилей

При наличии нескольких контуров отопления для балансировки каждого из них перед объединением на общую обратку устанавливаются игольчатые вентили. На контур с максимальным сопротивлением большей протяженности допускается вентиль не ставить.

Если установить игольчатый вентиль на каждый байпас, то можно в любых допустимых пределах регулировать количество теплоносителя, проходящего через радиатор. Это самый эффективный способ настройки «ленинградки» для отопления частного дома.

рмнт.ру

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.

Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.

Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.

Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.

Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.

Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.

Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.

Преимущества

На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.

Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.

В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.

Схема разводки

В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.

Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.

В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.

Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.

Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.

Особенности и устройство

При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.

В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.

Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.

Принцип устройства «ленинградки»

Есть много причин для выбора монтажа именно простого водяного отопления. Используются обычные радиаторы, монтаж трубопроводов можно выполнить самостоятельно и дополнительно получить экономию средств. Система отопления может быть подключена к газовому котлу, котлу на твердом топливе, электрическому обогревательному прибору.

Ленинградка – это однотрубная отопительная система. Теплообменники (радиаторы отопления) смонтированы по одной линии, закольцованы все элементы как будто нанизанные на одну нитку. Теплоноситель (обычно вода) проходит от врезки в центральное отопление или автономный котел по порядку через все радиаторы.

При этой системе отопления, радиаторы расположенные ближе к котлу, нагреваются сильнее, чем теплообменники, которые удалены от котла. Это происходит из-за того, что вода, проходя по трубопроводу, успевает частично потерять свою температуру.

Данная разводка обычно применяется в одноэтажных зданиях и с небольшим количеством теплообменников (радиаторов). Радиаторы в подобном случае монтируются по одной горизонтальной отметке. Магистральная труба всегда расположена вдоль уровня пола. Сразу отметим, что плюс этого варианта в том, что без больших проблем можно «спрятать» магистраль декоративным коробом.

Система отопления «ленинградка» работает в загородном доме, как с естественной, так и с принудительной циркуляцией теплоносителя. При принудительной циркуляции дополнительно монтируется специальный циркуляционный насос. С использованием насоса теплоноситель передвигается по трубопроводу быстрее, что несколько может улучшить КПД работы всего отопления.

При монтаже системы отопления «ленинградка» в двухэтажных зданиях, используется только принудительная циркуляция теплоносителя. Отметим, что при монтаже «ленинградки» можно применить расширительные баки, как для открытой, так и для закрытой систем.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%!

Как циркулируется теплоноситель

Носителем тепла может выступать:

  • антифриз;
  • раствор спирта;
  • вода.

Циркуляция может быть как «природной», так и вынужденной. Насосов может быть несколько. Также используется только один насос.

Особенности «природной» циркуляции

Благодаря особым свойствам жидкости, самотек расширяется на фоне повышения температуры.

Когда вода стынет, увеличивается плотность. Затем вода устремляется к пункту отбытия. Это приводит к замыканию контура.

Рекомендованный материал – высококачественный полипропилен

Напор может быть обеспечен:

разницей установки (обогревательная установка монтируется ниже. Обычно это происходит в цокольной зоне, либо в подвале)

Чем ниже перепад высот, тем меньше скорость, с которой движется теплоноситель;
разницей температур (принимается во внимание разница в комнате и внутри самой системы). Чем теплее дома, тем медленнее происходит перемещение нагретой воды.

С целью снижения сопротивления труб, рекомендуется располагать горизонтальные участки немного под уклоном. Ориентироваться следует на движение воды.

Скорость циркуляции зависит от следующих показателей:

ПоказательОписание
Особенности схемы

Один из важных критериев – число стыковок. Лучшего эффекта можно добиться на фоне линейного размещения обогревательных агрегатов.

Трубной диаметр (разводка)

Рекомендуется выбирать модели с большим внутренним сечением. Это поможет понизить сопротивление при продвижении жидкости.

Используемый материал

Рекомендованный материал – полипропилен. Он обладает более высокой пропускной способностью. Также материал отличается стойкостью в отношении коррозии и известковых отложений. Самый нежелательный материал – металлопластик.

Если установка была выполнена корректно, она может прослужить несколько десятков лет. Один из главных минусов – ограничение длины контура до 30 метров. Жидкость движется по магистрали очень медленно. На этом фоне жидкость в радиаторах нагревается также медленно.

Особенности вынужденной циркуляции

Медленная скорость теплоносителя может быть увеличена при помощи насоса. Благодаря этому, даже при незначительном диаметре магистрали обеспечивается достаточно быстрый обогрев.

Тип системы при вынужденном продвижении – закрытый. Доступ воздуха не предусматривается. Расширительный бак является единственной зоной, где осуществляются важные процессы. Лучший выбор – герметичность.

Регулировать давление помогают манометры

Для обеспечения стабильности давления и безопасности работы всей системы используются:

  • аппарат для отведения воздуха. Найти его можно в расширительном бачке. Его главное предназначение – извлечение образующегося в процессе закипания воды воздуха;
  • предохранитель. Если давление очень большое, он способствует тому, что излишек воды выводится «автоматом»;
  • манометры. Предназначаются для регулировки и контроля давления во внутренней части контура.

Рядом с котлом, на обратном контуре, рекомендовано установить насос. Это способствует снижению неблагоприятного воздействия нагревшейся жидкости на изготовленные из резины прокладки установки. Тем самым увеличивается срок ее работы. Ремонт не требуется очень долго.

Если система оснащается циркуляционным насосом, на ее функционирование оказывает влияние переменный ток. Для обеспечения должной работы, рекомендована установка байпаса. Это поможет обеспечить переход системы в другой режим.
