Почему шаровой кран нельзя открывать наполовину

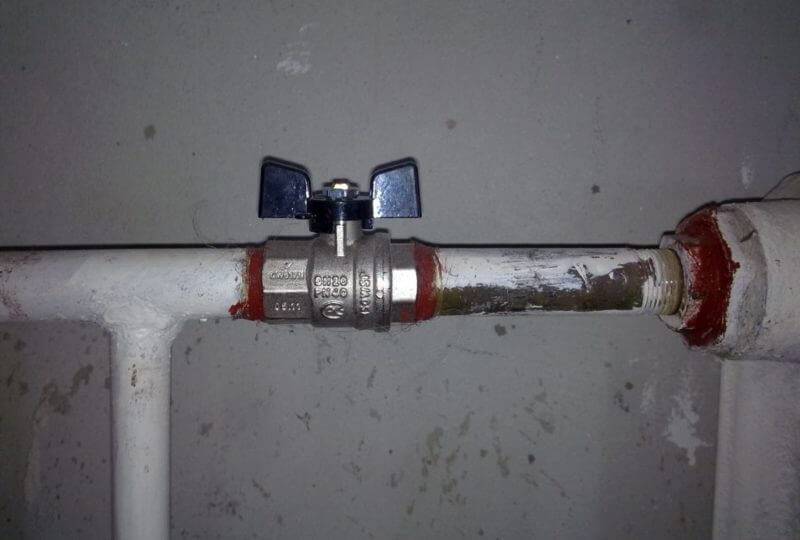

Шаровой кран на радиатор

Свое название это устройство получило из-за формы клапана: шара со сквозным  отверстием. Имеет оно только два рабочих положения: «открыто» и «закрыто». Все промежуточные недопустимы. Из-за особенностей использования относят к классу  «запорная арматура». Для радиаторов используют чаще именно их.

В простых шаровых кранах отверстие прямое, в трехходовых бывает L-образное или  T-образное. В качестве запорной арматуры для отключения радиатора от системы используют варианты с прямым отверстием. Поворачивая ручку, мы меняем положение шара, соответственно перекрываем или открываем поток теплоносителя.

Рабочие положения шаровых кранов

Виды шаровых кранов для систем отопления

По пропускной способности они бывают полнопроходные и стандартные. Полнопроходные практически не заужают просвет трубы и пропускают весь поток теплоносителя. Стандартные имеют пропускную способность  70-80%. Понятно, что для радиаторов нужно ставить полнопроходные устройства: они не снижают теплоотдачу отопительных приборов.

Для установки на батареи используют только муфтовые модели (есть еще фланцевые и приварные, но в системах отопления частных домов и квартир они не применяются). Могут изготавливаться из разных материалов. Корпус чаще стальной, латунный или бронзовый, иногда попадаются из нержавейки, все чаще стали продаваться полимерные.

Изделия из полимеров не менее надежны, чем металлические, но имеют большие габариты. Тем не менее, при использовании полипропиленовых труб, в системе ставят полипропиленовые краны. В этом случае соединение получается монолитное и очень надежное (их сваривают между собой с использованием специального сварочного аппарата). Единственный минус — стык неразъемный, т.е. для замены полимерного крана придется вырезать кусок системы и вваривать другой.

В системах с остальными трубами на радиаторы ставят чаще изделия из латуни. Подбирают только тип подсоединения: есть с наружной и внутренней резьбой, есть с накидными и обжимными гайками. Соответственно, они стыкуются с разными типами труб. Это также нужно учитывать при выборе.

Большое значение производители этого типа запорной арматуры уделяют герметичности при перекрытии потока. Для этого устанавливают специальные полимерные прокладки, а шары, если они металлические, шлифуют с использованием самых последних достижений: чем более гладкой будет поверхность шара, тем меньше шансов на то, что часть среды (теплоносителя в нашем случае) просочится под него. И гладкий шарик легче проворачивается, то есть они более удобны при эксплуатации.

Как устанавливать

Для того чтобы при необходимости можно было снять отопительный прибор без останова системы, нужно поставить по одному шаровому крану на подаче и «обратке». Если не будет устанавливаться никакая дополнительная арматура (регулирующая, например), то имеет смысл подсоединить их прямо ко входу радиатора. Для этого удобно использовать устройства со сгоном: с дополнительной частью, которая позволяет соединить две неподвижные детали.

Сначала накручивается на трубу запорное устройство, в радиатор вкручивается сгон (его предварительно снимают). Потом кран подводится к радиатору и накидной гайкой все это соединяется вместе.

Разновидности вентилей

Чтобы определить положение устройства, и узнать, как открывается или закрывается вентиль, в первую очередь требуется узнать вид установленного устройства.

В бытовых системах чаще всего устанавливаются:

шаровые вентили. В корпусе устройства располагается металлический шар, который является запорным механизмом. Корпус и запорный элемент, как правило, изготавливаются из прочных металлов (латуни, стали, бронзы), что обеспечивает длительный период использования устройства;

Вентиль с запорным механизмом в виде шара

пробковые вентили. Запорными элементами в данном типе устройств являются пробки цилиндрической или конусной формы. Корпус пробкового вентиля также изготавливается из высокопрочного металла. Устройство запорного механизма позволяет использовать вентиль в трубопроводах с агрессивными средами.

Вентиль с цилиндрической пробкой

В большинстве случаев шаровые вентили устанавливаются на системы отопления и водоснабжения, а пробковые вентили на газопровод.

К чему приводят ошибки при выборе?

Неправильный выбор модели шарового крана чреват серьезными последствиями.

Так, если в систему холодного водоснабжения установить стальное изделие, оно может быстро (за 3-6 месяцев) прийти в негодность. Причина – повышенное содержание кислорода в жидкости, способствующее интенсивному образованию ржавчины. Для таких сетей лучше предпочесть изделия с покрытым резиной клином.

Если, напротив, в системе работает носитель с высокими температурами (150°С и выше), ошибкой будет эксплуатация изделий с фторопластовым уплотнителем. Для сохранения герметичности здесь лучше подойдут краны с уплотнением типа металл по металлу.

В трубопроводных сетях, по которым циркулирует техническая вода, содержащая твердые фракции, устанавливать бытовые шаровые краны не рекомендуется. Примеси быстро выведут из строя уплотнительные кольца, и устройство перестанет правильно функционировать.

Из чего сделан шаровой кран?

Для производства данной запорной арматуры применяют самые разные материалы:

1. Латунь . Отличный вариант для сетей водо- и газоснабжения. Кран шаровый латунный – идеальное решение по соотношению цены и качества. Главный минус состоит в том, что он не переносит высоких температур носителя.
2. Сталь . Такой шаровой кран является самым бюджетным и доступным вариантом, имеющим большой выбор типоразмеров. Однако, он плохо зарекомендовал себя в сетях холодного водоснабжения из-за подверженности коррозии.
3. Нержавеющая сталь . Имеет массу преимуществ перед своими аналогами. Предпочтительный вариант в быту.
4. Чугун . Очень тяжелый, поэтому практически не использующийся в домашних условиях.
5. Полипропилен . Изделие из такого материала чаще других применяется для монтажа трубопроводных систем из пластика. Легкое, удобное, не подверженное коррозии и стоит недорого.

Характеристики

При выборе крана следует обратить внимание на его ключевые характеристики. Правильный выбор повлияет на длительность его эксплуатации

Проходимость

Основными элементами шарового крана являются шар и труба. При этом диаметр проходного отверстия шара должен соответствовать диаметру трубы. В открытом состоянии сам кран представляет собой сплошной цилиндр. Если сужения между патрубком и краном нет, то такой вентиль называется полнопроходным. Он обладает рядом преимуществ

• отсутствует потеря напора давления воды;
• длительный срок эксплуатации;

По своим характеристикам полнопроходной шаровой кран можно считать лучшим. Несмотря на это у них есть минусы: значительная стоимость и масса. С целью экономии средств, проход шарового крана может быть уже. Его делают симметрично или сужение имеется только с одной стороны. Если конструкция асимметрична, то сужение делается по направлению потока воды. Благодаря этому расход металла становится меньше. При управлении потоком прилагаются меньшие усилия. Но коэффициент проходимости у них уже ниже.

Резьба и давление

Крепятся шаровые краны к трубе путем накручивания на резьбу. Она может быть как в форме гайки (внутренняя), так и в форме болта (внешняя). Последнюю правильно называть штуцером. Кран по типу резьбы так и называют: «гайка-гайка» (обе резьбы внутренние) или «штуцер-гайка» (одна резьба внешняя, вторая — внутренняя). Давление работы элементов водопроводной системы измеряется в атмосферах. Одна атмосфера — 1 бар. На кране соответствующее обозначение — PN. К примеру, PN20 — означает максимальное давление в 20 бар. Как правило, в обычных домашних конструкциях оно не превышает величины 7 бар при нормальной эксплуатации. Но всегда возможны перегрузки

, поэтому запорное устройство должно иметь запас прочности. Минимальная величина PN у кранов не бывает ниже 16.

Диаметр

Сечения трубы и крана с точностью до миллиметра не совпадают. Как правило, продавцы в магазине понимают, что имеет в виду покупатель, говоря: «мне нужен кран для полудюймовой трубы с внешней резьбой». Но чтобы не надеяться на продавца, лучше самому точно знать, какие размеры труб и диаметров используются в обычных водопроводных системах. Диаметры шаровых кранов соответствуют определенным стандартам.

Чаще всего дома используются трубы ½, ¾, 1 и 1¼ дюйма. Эти размеры соответствуют 15, 20, 25 и 32 мм, соответственно. Измеряются они по внешнему диаметру. Для того чтобы узнать диаметр трубы ее можно померить штангенциркулем или определить

косвенно по длине окружности. Длину окружности нужно поделить на 3,14. Но при этом следует учитывать: если труба стальная, то на ней может быть несколько слоев краски, что приводит к незначительному утолщению. Поэтому такие измерения следует привести к ближайшему размеру.

На самих вентилях чаще всего пишут, под какой диаметр трубы они предназначены. У полнопроходных кранов есть одна особенность: их резьба всегда соответствует диаметру трубы. Это обеспечивает отсутствие сужений прохода, и, как следствие, нет гидравлических потерь. У остальных кранов в зависимости от толщины трубы, диаметр может отличаться.

Плюсы эксплуатации шаровых кранов

1. Герметичность на всём заявленном сроке службы (минимум 8 лет). Качественная запорная арматура в этом плане надёжна, поскольку от потока жидкости спасают чётко подогнанные фторопластовые кольца.
2. Оперативность работы. Короткий ход задвижного элемента позволяет практически мгновенно полностью остановить или дать ход воде. Четверть оборота и переключение произведено. Для сравнения, в вентильном устройстве, для осуществления операции открыт либо закрыт, придётся сделать не один оборот.
3. Не нуждаются в профилактическом обслуживании. Шаровые краны не надо смазывать, менять уплотнительные кольца или производить другие технические работы по их обслуживанию.
4. Нет значимых ограничений в температурном использовании. Рабочий диапазон от (-50 до +200 градусов). Это широкий предел, позволяющий использовать кран практически в любых условиях.
5. Минимальное гидравлическое сопротивление потоку. Завихрений, а вместе с ними и шумов – нет, поскольку вода через кран движется беспрепятственно, как по трубе.
6. Малое количество уплотнительных элементов. Нет необходимости уплотнять шток, поскольку вся внутренняя часть устройства изолирована специальными кольцами.
7. Широкая сфера применения. Одним использованием в системах водопровода и теплоснабжения применение не ограничивается. Шаровые краны имеют категорию, предназначенную для газовых сетей.
8. Компактность изделий. Краны можно разместить в тех местах, где возможность установить задвижку или вентиль отсутствует.
9. Приемлемый ценовой диапазон. Шаровые краны не намного дороже устаревших вентильных устройств. В этом случае качество и цена соответствуют друг другу.

Кажущуюся безупречность немного омрачают недостатки. Они присутствуют не в таком количестве, как плюсы, но они есть и их стоит рассмотреть.

Принцип работы

В металлическом корпусе размещен затвор сферической формы, надежно зафиксированный в седле с уплотнительными кольцами. На корпусе есть ручка, которая выставляет шаровой кран в положение «Открыто» и «Закрыто». Если оси сферического отверстия и затворного элемента совмещены, проход для транспортируемых веществ открыт, а если нет – закрыт.

Обратите внимание: эта не регулировочная арматура, то есть используется только для полного перекрытия и открытия потока. Если ручка повернута только на половину, это приводит к ускоренному износу системы под воздействием абразивных частиц

Как понять: открыт или закрыт шаровой кран

В конструкции рассматриваемой запорной арматуры для перемещения положения затворного элемента используется стандартная рукоятка или ручка-бабочка. Вне зависимости от формы ручки, по ее положению можно легко понять: шаровой кран закрыт или открыт:

· если ручка расположена параллельно трубе, поток открыт;

· при перпендикулярном расположении поток перекрыт.

На корпусе арматуры присутствуют выступы, которые позволяют понять, в какую сторону поворачивать рукоять. Чтобы открыть поток, нужно повернуть ее по часовой стрелке; для перекрытия – против часовой стрелки.

Фото шарового крана: открыт и закрыт

Чтобы точно быть уверенными, что нам удалось донести до читателя то, как определить: закрыт или открыт шаровой кран, проиллюстрируем вышесказанное:

На этом фото поток открыт

А на этом – закрыт

Рекомендации по выбору устройства

При выборе такого элемента необходимо руководствоваться некоторыми правилами:

Схема однорычажного смесителя с шаровым механизмом.

Следует определить, для чего он будет предназначаться

Так, например, для холодного и горячего водоснабжения, а также при монтаже газопровода, используют латунные или стальные системы.
Очень важно решить, какого типа будет деталь: фланцевый вариант или под приварку. Шаровой кран под приварку устанавливается на магистралях с потоком жидкости высокой температуры, кислотной или щелочной среды

Такой механизм способен выдержать высокое давление и достаточно надежный. Фланцевый тип (полнопроходной) прикрепляется посредством резьбы, применяется для жидкостей и газа, но не в агрессивной среде.
При покупке нужно тщательно осмотреть его на наличие брака и полной комплектации, в ином случае могут возникнуть протечки и необходимость провести ремонт. В комплект должны входить: шток уплотнения, ручка управления, тефлоновые уплотнительные седла, гайки, стальной или латунный шар, шток из латуни, шток резинового уплотнителя, латунный корпус, регулировочная гайка, уплотнительная шайба.
В продаже имеется два вида систем: с разборным корпусом и цельносварные.

Приоритетным является кран с разборным устройством корпуса, и обусловлено это следующими преимуществами:

1. Такой аксессуар является более надежным, поскольку не имеет многочисленных прокладок, которые, изнашиваясь, приводят к внезапным протечкам.
2. Их конструкция довольно проста, поэтому и ремонт не вызывает каких-либо сложностей, даже у человека, не разбирающегося в сантехнике.
3. Изделия данного вида очень удобны в эксплуатации. Для их использования достаточно лишь опустить или поднять рычаг.
4. Устройство обладает высокой степенью герметичности, которая достигается за счет плотного прилегания шара к крану.
5. Компактны в отличие от всех остальных.

Схема крана Маевского.

Разновидностью запорного устройства является кран Маевского (радиаторный игольчатый воздушный клапан), основным предназначением которого является удаление скопившегося воздуха в радиаторных батареях.

Устройство такого изделия несколько иное, чем водопроводного. Он гораздо удобнее обычного крана, применяемого для устранения пробок воздуха. Довольно часто во время подачи горячей воды в радиаторы центрального отопления образуются пузырьки воздуха, затрудняющие нормальную циркуляцию воды. Только установка крана Маевского позволит быстро и легко устранить проблему.

Его основой является игольчатый запорный клапан, который выполнен под четырехгранный ключ и имеет прорези для шлицевой отвертки.

Также имеется специальный клапан с пробкой, который необходим для вворачивания в верхнюю часть радиатора. Для герметичности между штоком клапана и винтом монтируется пластиковый кожух, что препятствует протеканию батареи во время открытия крана.

Если радиатор прогревается не полностью — это свидетельствует о скапливании воздуха. Чтобы это устранить, следует открыть кран специальным ключом до тех пор, пока не появится струйка воды.

Несмотря на то, что шаровые краны надежны, по некоторым причинам они выходят из строя. Но ремонту подлежат только устройства с разборным типом корпуса, а цельносварные — просто заменяются на новые.

Что делать, если течет кран?

Определить причину протечки, подготовить необходимые инструменты, запастись терпением и приступать к работе.

Виды смесителей

Существует несколько разновидностей сантехнических кранов:

Вентильные (двухрукояточные) модели. Напор воды меняется за счет вращения ручек, расположенных по бокам крана. Запорными элементами в них выступают специальные кран-буксы червячного типа или с поворотными керамическими пластинами.

Однорычажные модели. Управление потоком и температурой воды происходит с помощью одной ручки-рычага, которая может поворачиваться в двух плоскостях. Поворотным механизмом здесь служат шаровые или дисковые картриджи, срок службы которых в два раза дольше, чем у кран-буксы.

Однорычажные смесители.

Кто виноват, или почему течет кран?

Если течет кран, причины можно выявить по месту протечки.

Основные «виновники» течи:

Повреждение резиновой прокладки. Многократное включение-выключение воды приводит к естественному износу подвижных частей крана, в том числе и резиновых уплотнителей – появляются трещины, меняются размеры, сплющиваются и подворачиваются. Когда течет закрытый кран, причина именно в прокладке, которую придется заменить.

Течет кран из-за износа сальника. Уплотнительная сальниковая манжета имеет свойство быстро изнашиваться. Выявить эту причину очень просто – в закрытом положении никаких неисправностей со смесителем не видно, но как только кран открывается, вода начинает подтекать из-под вентилей.

Течет кран – как починить самостоятельно?

Сам процесс ремонта смесителя может вызвать некоторые трудности, особенно у новичков, которые впервые взяли в руки разводной ключ. Предварительная подготовка и простой алгоритм действий помогут устранить аварийную протечку и продлить срок эксплуатации крана.

Подготовка к ремонту.

Перед тем, как починить текущий кран, нужно выполнить главное правило любого ремонта сантехники – перекрыть подачу воды (холодной и горячей) на стояке, иначе к проблеме протекающего крана добавиться еще и подтопление своей квартиры и соседей снизу. Лишь после такого можно начинать ремонтные работы.

 должен быть у каждого домашнего мастера!

Для работы с краном требуется приготовить инструменты и материалы:

• Ключ разводной.
• Отвертку плоскую и крестом.
• Плоскогубцы.
• Гаечный ключ.
• Набор прокладок.
• Фторопластовая уплотнительная лента.
• Силиконовые уплотнители.
• Ветошь.
• Губка и моющее средство для очистки элементов смесителя от мусора.
• Невысокая емкость для сбора воды.

Этого несложного набора достаточно для устранения протечки.

Если кран куплен недавно и сохранилась коробка от него, там обязательно найдется ремкомплект и инструкция с подробной схемой устройства смесителя – это значительно ускорит ремонт.

Замена уплотнительной прокладки

Порядок действий по замене прокладки вентильного запорного механизма следующий:

Разобрать вентиль – вытащить заглушку и аккуратно открутить шуруп под ней, затем с помощью разводного ключа выкрутить сердечник (против часовой стрелки) и достать кран-буксу.

Заменить прокладку и зафиксировать ее в буксе.

Установить все элементы в обратном порядке.

Замена уплотнительной прокладки.

Этапы замены уплотнительной прокладки крана.

Если течет кран душ, необходимо посредством разводного ключа аккуратно открутить душевой шланг, заменить отработанную прокладку и установить шланг на место.

Такая же последовательность действий проводится при замене уплотнительной резинки под гайкой гусака.

Замена сальника

В случае износа сальникового уплотнителя можно поступить двумя способами:

1. Выкрутить сальниковую гайку отверткой и заменить сам сальник.
2. Либо сделать «самодельный» вкладыш из фторопластовой ленты.

Если работа выполнена правильно, течь прекратится, и вентиль будет плавно поворачиваться.

Плюсы и минусы шарового крана

Данная запорная арматура имеет массу преимуществ перед другими разновидностями, но и недостатки у нее тоже имеются. К первым относят:

1. Легкость и простоту эксплуатации. Незначительным движением руки можно открыть или закрыть шаровый газовый кран.
2. Герметичность. Такой механизм обеспечивает 100% плотность закрытия без протечек.
3. Долгий срок эксплуатации по сравнению с вентилем.
4. Простота конструкции.

Из недостатков можно отметить:

1. Наличие «мертвой» зоны у кранов с консольной ручкой.
2. Невозможность использования для сред с температурой выше +200°С – плавятся детали из фторопласта.
3. При резком открытии или закрытии крана возможен сильный скачок давления.
4. Возможное «залипание» сферы внутри шарового крана, поэтому его нужно периодически открывать и закрывать.

Правильный подход к перекрытию

Владельцам частных домов не стоит беспокоиться ни о ремонтных работах, ни об аварийных ситуациях, ведь у них система отопления индивидуальная. Намного сложнее людям в многоквартирных домах. Особенно трудно там, где находятся вертикально установленные однотрубные системы. Ведь при любых работах с отопительными приборами данный процесс сразу же отражается на соседях

Вот почему важно правильно перекрыть радиатор в квартире, не навредив окружающим

В отопительный сезон не допускается вмешательство в работу центральных систем дома. В виде исключения перекрытие разрешается в случаях аварийных порывов или протечек. Но если батареи подключены к общей системе правильно, то можно их отключить и в отопительный сезон, не потревожив соседей.

Это возможно, если схема подключения батарей сделана при помощи двух кранов, а также линии байпаса. Когда присоединение приборов именно такое, то последовательность работ по перекрытию простая. Для начала нужно перекрыть оба крана, а после проведения необходимых работ открыть их снова.

При правильном подключении отопительную батарею можно перекрыть в любое время, будь это лето или зима. Для этого кран и вентиль, которые расположены на врезке труб в сам коллектор, нужно закрыть. Перекрываются они по часовой стрелке, другими словами, в правую сторону. Однако не стоит забывать о других жильцах дома. Их необходимо предупредить о перекрытии заранее, а также повесить табличку на вентиле, чтобы никто не смог открыть на время ремонтных работ.

Как видно из вышесказанного, перекрыть отопление можно тогда, когда схема обвязки сделана правильно, или в случае аварии.

В аварийном случае

Если произошла аварийная ситуация, и комнату стала заливать вода, то ситуацию надо спасать. В такой ситуации не нужно думать ни о чем, а только о перекрытии воды любым способом. Так как в такой ситуации могут пострадать и соседи, которые находятся внизу.

При совсем небольшой протечке времени хватит для вызова слесаря. Если же аварийная ситуация может привести к потопу, тогда действия должны быть быстры и сконцентрированы. Для начала нужно перекрыть краны, находящиеся на подводках к батареям. Это нужно сделать даже без наличия байпаса. Если же нет запорной арматуры, тогда необходимо вызвать профессионалов и по возможности перекрыть стояк до их приезда. Чтобы это сделать, нужно спуститься в подвал и найти пункт перекрытия, то есть две трубы, находящиеся вертикально, и перекрыть.

На летний период

Делая перекрытие батареи отопления на летний период, нужно знать, что каждая система, имеющая водяное отопление, должна быть заполнена водой круглый год. Ведь если воды в трубах не будет, то туда попадет воздух, вследствие чего появляется коррозия. В системах многоквартирных домов проверить положение дел нельзя, поэтому можно только понадеяться на добросовестное отношение к работе сотрудников коммунальных служб.

Впрочем, можно и самому сделать что-то для спасения своей отопительной системы от повреждений. Для продления срока службы батарей нужно самим перекрыть вентиль на радиаторе по окончании отопительного сезона. В этом случае коммунальщики, проводя любые ремонтные работы, могут слить воду из системы, и при этом из радиаторов вода уйти не сможет.

Если радиаторы сделаны из чугуна, то не стоит беспокоиться о перекрытии, ведь этот материал не боится коррозии. Когда будет запускаться система отопления осенью, не нужно спешить открывать кран сразу в первый день. Лучше подождать и открыть на второй день, при этом спустив воздух при помощи крана Маевского. Это делается для того, чтобы трубы не засорились ржавчиной, которая перемещается по трубам.

При разных условиях

Очень часто на трубе входа стоит регулирующий вентиль. При помощи его можно перекрыть трубу, повернув его так, чтобы он находился перпендикулярно к трубе. Но все же основная задача вентиля состоит в поддержке нужного температурного режима в комнате.

Если вентиль отсутствует, а в наличии есть запорная арматура, то есть шаровые краны, то сделать перекрытие радиаторов отопления можно в любое время. При этом не нужно беспокоиться о том, что это может навредить кому-то из соседей. Необходимо только повернуть кран на входе и выходе труб. Это прекратит поток воды по радиаторам.

Такое перекрытие можно сделать в таких ситуациях:

• при необходимости покраски их в отопительный сезон;
• когда нужно промыть радиатор;
• при необходимости замены любой прокладки;
• когда требуется перекрытие на летний сезон;
• для перекрытия и снятия батареи.

Источники опасности

Их, собственно, всего два.

Дело в том, что самостоятельные работы, связанные с вскрытием газопровода, неизбежно приведут к утечке газа.

1. При определенной концентрации природного газа или пропано-бутановой смеси в воздухе он станет непригодным для дыхания.
2. Задолго до этого газо-воздушная смесь станет взрывоопасной. Малейшая искра при включении электроприбора, срабатывании любого реле (например, термостата конвектора) или щелчке выключателя освещения приведет именно к тем последствиям, от которых мы пытались предостеречь читателя в первом разделе статьи.

Правила, которые помогут избежать негативных последствий, довольно очевидны.

• Все работы проводятся при открытых настежь окнах во всей квартире или доме. Да-да, независимо от времени года. Не бойтесь, что любимый кактус замерзнет: если все пройдет нормально, вынужденное проветривание будет длиться не более 10 минут.
• Помещение должно быть полностью обесточено. С чем связана инструкция — думается, понятно из предыдущего разъяснения. Отнеситесь к ней серьезно: как уже упоминалось, цена ошибки может быть самой высокой.
