Виды ТЭНов для водонагревателей: сухой, медный, нержавейка и другие примеры

ТЭНы ТЕНы для отопления виды, принцип действия, правила выбора

Электрические ТЭНы десятилетиями не меняют свою конструкцию и остаются востребованными в отопительном оборудовании. Меняется форма этих приборов, конструктивные материалы, но остается неизменным принцип действия и эффективность.

Выбирая ТЕНы для отопления, важно знать их разновидности и схему работы, от которой зависит правильность функционирования в оборудовании. статьи:. статьи:

статьи:

  • Предназначение отопительных ТЕНов
  • Внутреннее устройство электронагревателей
  • Принцип работы устройства
  • Виды ТЭНов для отопительных приборов
    • Трубчатые модели для бытового отопления
    • Оребренный вариант электронагревателей
    • Блочные конструкции ТЭНов
    • Приборы патронного типа
  • Дополнительные функции электронагревателей
  • Как выбрать отопительный ТЭН
    • Расчет мощности прибора
    • Учет особенностей конструкции
    • Длина нагревательной трубки
    • Наличие дополнительного функционала
  • Выводы и полезное видео по теме

Предназначение отопительных ТЕНов

Электрические ТЭНы снискали популярность благодаря своей универсальности и высокому КПД. Вся потребляемая ими электроэнергия расходуется по прямому назначению – на обогрев окружающего пространства.

Основными отопительными приборами, где используются ТЕНы являются:

  1. Переносные и стационарные масляные электрообогреватели.
  2. Водяные радиаторы отопления.
  3. Полотенцесушители для ванной.
  4. Электрокамины.
  5. Электроконвекторы.
  6. Электрические котлы.

Указанное оборудование может использоваться в качестве основного или дополнительного источника обогрева. Стоит оно недорого, легко монтируется и не требует специальных навыков при эксплуатации.

Подключить ТЭН к чугунному радиатору центрального отопления можно после отсоединения общего стояка. Такой прибор можно использовать для основного и дополнительного обогрева

Конструктивные отличия электронагревателей трубчатого типа

В зависимости от поставленных задач, нагревательные элементы могут сильно отличаться по конструкции. Они имеют не только различные мощность, размеры и форму, но даже различаются по материалам и внешнему виду.

Основные конструктивные типы нагревательных элементов следующие:

  1. Гладкие.
  2. Оребренные.
  3. С терморегулировкой.
  4. Блочные.
  5. Патронные.
  6. Кольцевые.

Гладкие нагревательные элементы

Они являются, по сути, универсальными и получили самое широкое распространение. Вы можете увидеть их в чайниках, мультиварках, электродуховках, плитах электрокаминах. Приборы этого типа относительно просты по конструкции, имеют умеренную стоимость и достаточно хороший КПД.

Оребренные ТЭНы

Их можно отличить по ребрам, которыми оснащена трубка элемента. Благодаря этим ребрам площадь прибора увеличивается в разы, а значит, устройства имеют повышенную теплоотдачу. Такие нагреватели, обладая высокой мощностью, могут успешно работать на воздухе без перегрева и позволяют существенно уменьшить габариты всего нагревательного устройства с сохранением его высоких характеристик и производительности.

Оребренный трубчатый электронагреватель

Оребренные конструкции используются для умеренного, но быстрого нагрева воздуха. Их можно встретить в электрокаминах (в том числе и с принудительной вентиляцией). Они же используются для воздушных тепловых заслонов в магазинах, цехах, на складах. Есть оребренные ТЭНы и во всевозможных относительно низкотемпературных сушильных печах.

ТЭНы с терморегулировкой

Этот класс приборов оснащается встроенными терморегуляторами, которые не только защищают сам ТЭН от аварийного перегрева, но и позволяют автоматически поддерживать температуру окружающей среды. При превышении заданной температуры специальный биметаллический контакт просто отключает питание нагревательного элемента и ждет, пока последний не остынет. Наибольшее применение такие типы нагревателей получили в конструкциях для нагрева жидкости — автоматических бойлерах, котлах, системах электрического отопления. Большинство из них (но далеко не все) имеют водяную конструкцию.

Электронагреватель со встроенным терморегулятором

Блочные ТЭНы

По сути, такая конструкция представляет собой несколько нагревателей, соединенных в один блок. Других особенностей этот тип нагревателей не имеет. Такие блоки используются для уменьшения габаритов оборудования с одновременным увеличением отдаваемой мощности.

Электрические ТЭНы, собранные в блок, имеют высокую мощность и одновременно небольшие габариты, поскольку все нагреватели отлично охлаждаются

Патронные нагреватели

Основное отличие такого типа нагревателя от классического — он имеет выводы питания на одной стороне и выполнен в виде патрона (стержня), плотно вставляемого в тонкостенную гильзу. При этом гильза крепится в самом приборе, а уж затем в нее вставляется нагреватель. Преимущества такой конструкции очевидны — вы можете произвести замену испорченного ТЭНа без слива рабочего тела. К примеру, вы можете быстро и просто заменить нагреватель в бойлере или котле, не сливая воду из системы водоснабжения и отопления. Такой тип приборов не получил особого распространения в быту, но широко используется в промышленности.

Патронный трубчатый электронагреватель

Кольцевые ТЭНы

По сути, они являются гибридом воздушного и водяного ТЭНа. Устройства надеваются на нагреваемый объект (скажем, трубу) сверху и, казалось бы, работают на воздухе, но благодаря специальной конструкции тепло отдают в основном стенкам трубы. Такие нагреватели очень удобны в эксплуатации, эффективны и легко заменяются. Кроме того, гибкая их конструкция позволяет быстро подгонять нагреватель под диаметр нагреваемого тела.

Нагреватель кольцевого типа

Конструктивные особенности

Мокрый ТЭН представляет собой пустотелую трубку, отлитую из меди или нержавеющей стали. Внутри располагается спираль из нихромовой проволоки. Свободное пространство водонагревателя заполняют кварцевым песком или порошком оксида магния. Это диэлектрики, которые не допускают короткого замыкания и при этом обладают отличной теплопроводностью.

В сухом ТЭНе нагреватель запрессован в герметично запаянную цилиндрическую колбу повышенной прочности. Для ее изготовления применяют магниевый силикат или стеатит. Благодаря этому тепло от ТЭНа передается воде через кожух. Форма водонагревателя определяется типом накопительной емкости бойлера. Встречаются изогнутые и прямые ТЭНы.

При производстве бойлеров применяют комплексные меры пассивной защиты ТЭНов от накипи и коррозии (ржавчины):

  • магниевый анод – металлический стержень, принимающий на свою поверхность все соли из воды;
  • нанесение стекловидной эмали на трубки водонагревателя;
  • терморегулятор, поддерживающий заданный температурный баланс воды;
  • теплоизоляция накопительной емкости материалами из пенополиуретана;
  • контрольный термостат, останавливающий работу ТЭНов при достижении 90°С.

Какой лучше купить?

Чтобы понять, какому виду тепловых элементов отдать предпочтение, стоит ознакомиться с их эксплуатационными характеристиками.

1. Особенности мокрых водонагревателей.

Для открытых ТЭНов характерно фланцевое крепление, обеспечивающее непосредственный контакт термоэлемента с водой. Главный недостаток соединения – интенсивное образование накипи и появление электролитической коррозии. В результате пробоя трубки возможно поражение электрическим током.

Негативные проявления существенно снижают теплоотдачу ТЭНа и увеличивают время подогрева жидкости. Все это приводит к повышенным энергозатратам и сокращает срок службы мокрого водонагревателя. Перегоревшие ТЭНы не подлежат ремонту. Замена на новые открытые нагреватели обходится недорого и проводится быстро.

2. Характерные признаки закрытых ТЭНов.

Фланец и кожух представляют единый элемент. Внутреннюю поверхность накопительного бака и ТЭН покрывают защитной эмалью, которая размягчает накипь и обеспечивает антикоррозийную защиту водонагревателя.

Внутреннее пространство термической колбы заполняют разные материалы:

  • Минеральное масло – жировое вещество обладает отличной теплопроводностью, благодаря чему расходы электричества сокращаются многократно.
  • Кварцевый песок – в отличие от масляного элемента нагревание жидкости происходит менее интенсивно. В случае выхода из строя ТЭНа замена не представляет сложностей.

В сухом водонагревателе риск получения электрического удара стремится к нулю. Цилиндрические колбы изготавливают из керамики или стеклокерамики, которые снижают образование накипи и исключают перегрев ТЭНа. Срок службы сухих термоэлементов в 3-4 раза выше, чем мокрых. Кроме того, требуется минимальный объем сервисного обслуживания. При выходе из строя ТЭНа заменить его можно без слива воды. Для этого достаточно выкрутить нагреватель из фланца.

Подключение приборов

Для того чтобы подключить прибор к сети переменного напряжения, необходимо воспользоваться схемами, приведенными в статье. Обязательно устанавливаете защиту – автоматический выключатель. Кроме того, можно ставить магнитный пускатель для коммутации цепи или же электромагнитное реле. Если нужно производить регулировку температуры, устанавливайте специальный регулятор – допускается использовать как электронный, так и механический, работающий по принципу термостата. Теперь вы знаете, что такое ТЭН и каковы его разновидности, а самое главное – ознакомились со схемами подключения.

Плюсы и минусы водонагревателей с сухим ТЭНом, модельный ряд

Обычно производители дают небольшую гарантию на свою продукцию (в среднем, около 3 лет). Атлантик же дает семилетнюю гарантию, что впечатляет. И все это благодаря достоинствам данного устройства:

  • стеатитовый ТЭН в водонагревателях Атлантик отличается значительной площадью теплоотдачи, поэтому вода нагревается довольно быстро;
  • остывает ТЭН очень медленно, соответственно, вода дольше остается горячей, а электроэнергия при этом экономится.
  • ТЭН не боится минеральных отложений;
  • ТЭН легко заменить, ведь для этого не нужно сливать воду из бака;
  • техническое обслуживание водонагревателей осуществляется лишь 1 раз в 2 года;
  • длительная гарантия на устройство.

Среди недостатков рассматриваемых водонагревателей можно отметить лишь их цену, но экономность устройств, длительный срок службы, а также отсутствие необходимости частого технического обслуживания делает их более выгодным приобретением по сравнению с обычными бойлерами.


Сухой ТЭН прослужит дольше, чем «мокрый»

Производитель выпустил на рынок несколько серий водонагревателей рассматриваемого типа:

Steatite. В этой серии представлены стильные бойлеры цилиндрической формы, монтируемые вертикально. Объем водяных баков – 50, 80, 100 л.

  • Steatite Slim. В данной категории представлены компактные модели, которые идеально подойдут для небольших ванных комнат.
  • Steatite Cube. Категория представлена несколькими типами моделей, часть из которых монтируется лишь вертикально, другие же – универсальны.

Совет

Если при выборе подходящей модели бойлера немалую роль для вас играет его экономичность, вам стоит обратить внимание на модели S4CM с горизонтальной установкой, способные нагревать воду в баке на 30% быстрее. Steatite Exclusive VSRS

Бойлеры из этой категории подходят для использования в больших помещениях (часто коммерческих)

Steatite Exclusive VSRS. Бойлеры из этой категории подходят для использования в больших помещениях (часто коммерческих).

Водонагреватель Атлантик

Combi Steatite ATL MIXTE. Самая новая категория из всех представленных. Это – комбинированный вариант, который используется при установке одноконтурного отопительного котла. Кстати, для монтажа этих бойлеров не требуется разрешение на установку.

Устройство и виды

Для того чтобы сделать правильный выбор при покупке электрооборудования, необходимо изучить характеристики всех имеющихся разновидностей. ТЭНы бывают закрытыми либо открытыми.

Мокрые или открытые элементы работают при непосредственном контакте с жидкостью в баке. Конфигурация элемента имеет классический вид, подобная деталь присутствует в любом электрическом чайнике. Если деталь этой группы выйдет из строя, ее замена не потребует проведения сложных работ. Открытый нагревательный элемент содержит внутри своей трубки магниевый оксид и кварцевый песок. Эти компоненты относятся к виду теплопроводных веществ. В качестве основы ТЭНов выступает нихромовая проволока.

Производители выпускают различные водонагреватели с ТЭНами открытого типа. Исходя из отличительных особенностей изделий, продукцию можно классифицировать.

По способу крепления элементы могут быть гаечными либо фланцевыми. Последняя разновидность подразделяется на литые и штампованные изделия.

  • Важный момент – наличие анодного гнезда. Устройства с гайкой могут не иметь анодного крепления или же изготавливаться с дополнительным крепежом на фланце.
  • Форма ТЭНов может быть стандартной прямой или же изогнутой в различных направлениях.

По типу сырья для трубки элементы могут быть изготовленными из меди или стали.

Элементам открытого типа присущи следующие положительные характеристики:

  • главным преимуществом мокрых ТЭНов является высокая скорость нагрева воды;
  • продукция с таким типом нагревательного элемента имеет невысокую стоимость;
  • качественная продукция дополнительно покрывается стекловидной эмалью, что позволяет снизить риск образования коррозии и накипи на основании детали.

К минусам мокрых ТЭНов стоит отнести низкий уровень безопасности изделий, а также значительное снижение теплоотдачи в результате образования накипи на поверхности трубки. Вследствие этого для нагрева жидкости в бойлере будет затрачиваться больше электроэнергии. Кроме того, низкое качество городской воды отрицательно сказывается на сроке службы таких изделий.

Элементы закрытого типа предполагают размещение внутри специальной керамической колбы, которая обеспечивает нагрев воды. Сама деталь не контактирует с жидкостью, за счет чего она получила название «сухой» ТЭН. К колбе предъявляются высокие требования, касающиеся безопасности, поэтому изделие изготавливают из стеатита либо магниевого силиката. В качестве сырья, используемого для изготовления нагревательного элемента, выступает нержавеющая сталь.

ТЭНы закрытого типа имеют следующие преимущества:

  • приборы отличаются высоким уровнем безопасности при эксплуатации, за счет чего возникновение замыкания не представляется возможным;
  • устройства удобны и просты в использовании;
  • подобные виды водонагревательной продукции имеют большой срок службы;
  • устройства экономичны;
  • при возникновении неисправностей изделия могут быть отремонтированы.

К минусам таких нагревателей стоит отнести тот факт, что детали закрытого типа изготавливаются конкретно под каждую модель водонагревателя. По этой причине в случае поломки заменить ТЭН можно только на аналогичную деталь, что иногда вызывает некоторые трудности.

Изолятор и материал для трубок

Между трубкой и нихромовой нитью находится изолятор, который способен выдерживать очень высокие температуры. Для того чтобы изготовить трубку для ТЭНа, необходимо выбирать материалы, которые не подвергаются коррозии. Именно такие трубчатые электронагреватели чаще всего используются в промышленности и быту.

Заключенные в стеклянной трубке применяются, как правило, в очень агрессивных средах, например, в химических лабораториях, в которых необходимо нагревать различные смеси. Но можно встретить их и в бытовых нагревателях. Как правило, они используется в приборах, использующих излучение инфракрасного типа. Трубки из керамики в нагревателях используются на сегодняшний день очень редко.

Способы подключения

Нужно отметить, что ТЭНы для бойлеров могут монтироваться в устройство как по одному, так и сразу несколько.

https://youtube.com/watch?v=okcaT1v36VA

Параллельное подсоединение

Этот вариант подключения должен соответствовать определенным требованиям.

  1. Напряжение как в электрической сети, так и в каждом отдельном элементе обязано быть одинаковым.
  2. Чтобы определить общую мощность бойлера, нужно просуммировать мощности всех установленных элементов.
  3. Если по определенной причине один из ТЭНов сломается, то цепь продолжит работу. В этом случае единственное, что необходимо выполнить — поменять поломанный элемент.

Последовательное включение

Второй вариант заключается в последовательном подключении. При этом необходимо соблюдать принципы работы:

  1. Если сломается один из ТЭНов, то работа всей сети прервется.
  2. Чтобы узнать общее сопротивление, надо просуммировать все находящиеся в сети сопротивления.
  3. Суммарное напряжение не может быть больше общего напряжения всех обогревательных элементов.

Комбинированный метод

С учетом этой схемы в нескольких участках электрической цепи обязаны применяться разные варианты подсоединения. Довольно часто комбинированный способ целесообразен, если невозможно приобрести нагревающие элементы требуемой мощности. В таком случае устанавливают ТЭНы, имеющиеся в наличии, а необходимое значение достигается с помощью различных способов подключения.

Основные типы ТЭНов и их назначение

Тэны чаще всего классифицируются по виду и основному применению, различают:

1. ТЭН для обогрева воздуха

Температура таких ТЭНов достигает 450 градусов по Цельсию. Такие трубчатые электронагреватели используются для обогрева воздуха промышленных и бытовых помещений.

Они являются основой конвекторов, воздушных тепловых завес, различных сушильных камер. Подобные электронагреватели изготавливаются с гладкими трубками и с трубками, у которых есть ребра.

Ребра у таких тепло электронагревателей производятся из стальной ленты, крепящейся к трубке по спирали. Применение ребер увеличивает площадь поверхности ТЭН и поэтому нагрузка на нить нагрева ТЭН снижается почти в три раза, что в свою очередь, увеличивает срок службы.

2. ТЭН для воды

Такие тепло электронагреватели используются в бойлерах, стиральных машинах. В таких агрегатах вода может нагреваться до ста градусов по Цельсию.

Для больших объемов воды, где требуется большая мощность нагрева, применяют блочные ТЭН.

Кстати, довольно подробно мы уже описывали как подключать ТЭНы электрокотла.

Часто в электронагревателях используют терморегулятор. Он отключает электронагреватель от сети питания при нагреве воды до нужной температуры. При остывании воды терморегулятор снова подключает электропитание ТЭН для нагрева.

3. Гибкие ТЭНы

Они находят применение в пресс-формах и горячеканальных системах. Они очень удобны, когда требуется придать форму контура горячеканальных систем. Изготавливаются такие электронагреватели любых размеров.

Разновидностью гибкого электронагревателя, знакомого нам в быту, является саморегулирующийся кабель для системы «теплых полов». Такой кабель используется для отопления помещений.

4. Патронные ТЭНП

К отдельному виду можно отнести патронные ТЭНы, выводы для подключения электропитания у них расположены, чаще всего, с одной стороны. Размер таких нагревателей может достигать 350 сантиметров. Главное их отличие от остальных типов – компактный корпус, чаще всего они представляют собой гильзу их нержавеющей стали с электровыводами.

Данный тип выделяется большой удельной мощностью. Тепло от нагревателя передается как контактным методом, так и путем конвекции.

Эти тепло-электронагреватели широко применяются в промышленности для разогрева масел, для нагрева различных металлических форм, смонтировав их в высверленном отверстии. Ими оборудуются агрегаты в обувной отрасли, литейном производстве, автомобильной промышленности.

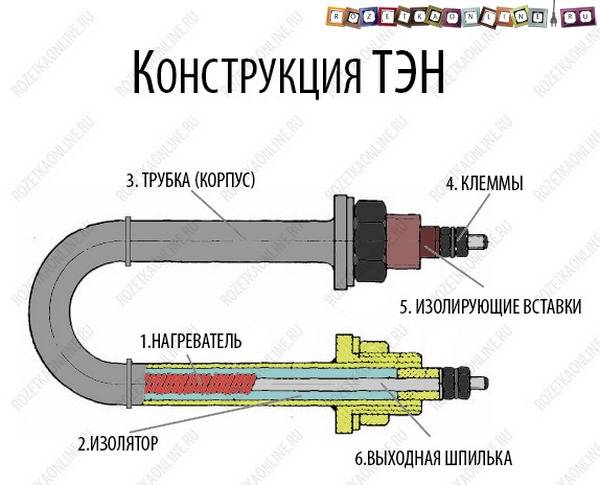

Конструкция ТЭНа

Довольно подробно конструкция трубчатого электронагревателя показана на изображении ниже.

Самый важный элементом всех ТЭНов – это нагреватель, им служит чаще всего нить нихрома (1), расположенная в середине трубки по всей ее длине, она прикреплена к выходной шпильке (6).

Нить имеет определенное внутреннее сопротивление и когда по ней протекает электрический ток, она нагревается.

Материал для нагревателя должен обладать большим сопротивлением протекающему по нему току, их также выполняют из сплавов, включающих в свой состав нихром или константан.

Сопротивление нагревателя подбирается в соответствии с необходимой мощностью ТЭН. Здесь работает главный закон электротехники – закон Ома, и известная формула:

P = U*I, где I – сила тока, U – напряжение сети, P – мощность.

Так, например, чтобы мощнсть ТЭНа была 1кВт (1000Вт), в однофазной сети 220В, сопротивление нити находится следующим образом:

Сначала определяем ТОК:

I= P/U=1000Вт/220В=4,55А

Непосредственно сопротивление определяем по фомуле:

R = U / I, где R – сопротивление ТЭНа в Омах U – напряжение в вольтах I – сила тока в амперах

Соответственно сопротивление нихромовой нити электронагревателя R=220/4,55=48,4 Ом.

Как вы поняли, чем ниже сопротивление трубчатого электронагревателя, тем выше его мощность, при этом практически вся она расходуется на нагрев нити. КПД ТЭНов близок к 100%, т.е. чем он мощнее, тем больше и быстрее нагревается.

Между нитью нихрома и трубкой расположен изолятор (2), выдерживающий высокие температуры.

Для изготовления трубки ТЭН (3) выбирают низко коррозийные металлы именно такие ТЭН наиболее часто применяются в быту и промышленности.

Стеклянные ТЭН используются в агрессивных средах, например, в лабораториях, где необходимо подогревать химические смеси.

Стеклянные трубки в нагревателях можно встретить и бытовых обогревателях, использующих инфракрасное излучение. Керамические трубки в нагревателях применяются крайне редко.

Диаметр трубок может быть разным, но применение нашли трубки диаметром от шести до двадцати четырех миллиметров.

Изолятор должен обладать высокими изоляционными свойствами и одновременно быть эффективным для передачи тепла от нагревателя к трубке.

Электропитание ТЭН осуществляется с помощью клемм (4) расположенных на изолирующих вставках (5).

Клеммы могут быть расположены как с одного конца, так и с двух концов ТЭН. Некоторые виды ТЭН оснащаются встроенным предохранителем. Такие нагреватели используются в стиральных и посудомоечных машинах.

Если ваш электроприбор, перестал нагревать, то очень вероятно, что вышел из строя ТЭН, а это проверить очень лекго самому, нужен всего лишь мультиметр. Подробная инсрукуция доступна по ЭТОЙ ссылке. Замену нагревателя, практически в любой технике, если выявить его неисправность, можно сделать самому, это позволит вам существенно сэкономить на ремонте.

Производители

Обогреватели для дачи: производители и виды

ТЭН – деталь долговечная, отчего вопрос о замене и выборе встает крайне редко

Если по какой-либо причине ТЭН требует замены, стоит обратить внимание на приборы от самых известных производителей, таких как:

  • Аристон;
  • Тимберк;
  • Термекс;
  • Электролюкс.

Выпуском наиболее качественных устройств занимаются исключительно упомянутые выше производители

Таким образом, не следует сосредотачивать внимание на менее популярных приборах, если, конечно, это не рекомендация специалиста

Изготовлением ТЭНов для различных водонагревателей занимаются многие производители, из ряда которых можно выделить по-настоящему лучшие фирмы.

Аристон

ТЭНы итальянского производителя Аристон полностью соответствуют всем показателям качества и надежности. За время существования фирмы было выпущено множество приборов различного назначения, при этом каждое устройство, по праву, можно назвать долговечным.


Нагревательный элемент производства Аристон (Италия)

Нагревательные элементы Аристон легко монтируются, потребляют малое количество электроэнергии, быстро нагреваются и стоят весьма недорого. ТЭНы имеют безупречную защиту от накипи, что позволяет прибору функционировать долгое время без необходимости чистки. Также малая зависимость от обслуживания особенно важна для бойлера и водонагревательного котла с объемом от 80 литров, где ТЭНы, из-за своей мощности, нуждаются в детальном контроле.

ТЭНы фирмы делятся на множество типов, которые определяются исключительно разновидностью нагревательного прибора. Таким образом, чтобы выбрать подходящую для бойлера деталь, не придется тщательно изучать весь ассортимент продукции фирмы.

Тимберк

Timberk производит ТЭНы, обладающие высоким уровнем защищенности от воздействия коррозии, накипи и других вредных примесей, находящихся в воде. Кроме того, потребитель довольно быстро получает теплую воду.


Нагревательный элемент от Тимберк (универсальный)

Фирма Тимберк не имеет огромного влияния на рынке, потому приборы заслуживают внимания лишь при необходимости. Главной же такой необходимостью вполне можно считать малую стоимость продукции.

Тимберк выпускает водонагревательные приборы с объемом более 80 литров. Таким образом, некоторые ТЭНы производителя способны справляться с нагревом такого количества жидкости.

Термекс

Термекс – популярная итальянская фирма, занимающаяся производством водонагревательной техники. Выпускаемые ТЭНы имеют малую стоимость и высокое качество конструкции.


Медный нагревательный элемент производства Термекс

При производстве ТЭНов Термекс основным материалом изготовления служит медь или же нержавеющая сталь, отличия которых состоят исключительно в особенностях самих материалов.

Значительный уровень популярности фирмы Термекс на мировом рынке связан с высокой степенью надежности выпускаемой продукции. Кроме того, тены для водонагревателей с большим объемом имеют особые стандарты качества, отчего срок службы и требования к условиям эксплуатации несколько ниже, чем у ТЭНов от других производителей.

Электролюкс

ТЭНы от шведской компании Electrolux гарантируют долгий срок эксплуатации, устойчивость к накипи, сохранность чистоты воды. Нагревательные элементы фирмы имеют разное предназначение, в целом, можно найти деталь для любого водонагревательного прибора.


Нагревательный элемент фирмы Electrolux

Кроме прочего, ТЭНы от Электролюкс не требовательны в большинстве к качеству жидкости и не нуждаются в частом обслуживании.

Стоимость продукции колеблется в зависимости от технических характеристик и предназначения ТЭНа.

Как проверить (прозвонить)

Если вы слышите при нагреве воды шум и шипение или устройство защитного отключения стало часто срабатывать, то это может говорить о том, что трубчатые электронагреватели покрылись накипью, а в бойлере слишком много грязи. В данном случае проводится очистка ТЭНа либо его замена. Об этом пойдёт речь ниже, а для начала нужно определить, как проверить (прозвонить) трубчатый электрический нагреватель.

Схема подключения к водонагревателю и правила проверки устройства защитного отключения представлены на этой странице.

Тестер (омметр) необходим для проверки трубчатого электронагревателя на перегорание, короткое замыкание и пробой на корпус.

Для начала нужно просчитать сопротивление ТЭНа. Вам нужно знать его мощность (может быть написана на внешней стороне прибора либо в техническом паспорте).

Рассчитать ток, который протекает через трубчатый электронагреватель можно с помощью формулы: I=P/U, Ампер.

Какое сопротивление должно быть у ТЭНа водонагревателя определяет по формуле R=U/I, Ом.

Можно сразу узнать сопротивление: R=U²/P, Ом.

К примеру, у вас ТЭН для воды мощностью 2000 Вт (2 кВт), то перенеся всё в формулу, получится вот что: R=220²/2000=24,2 Ом.

Теперь перейдём к вопросу, как проверить тестером ТЭН водонагревателя (мультиметром). Отключите электроприбор от сети электропитания и отсоедините провода от разъёмов трубчатого электронагревателя. Переведите тестер в режим сопротивления в 200 Ом и коснитесь щупами к клеммам ТЭНа.

В случае, если прибор показывает такое сопротивление, как было рассчитано ранее (или близкое к нему число), то ТЭН для нагрева воды исправен, функционирует хорошо.

Если на вы видите значение в ноль, то произошло замыкание внутри трубчатого электронагревателя. В этом случае придётся заметить прибор.

Если значение приближено к единице, то это говорит об обрыве ТЭНа, и что также понадобится замена.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
