Особенности и виды узлов учета тепловой энергии

Основные элементы

Тепловой узел состоит из комплекта устройств и приборов учета, которые обеспечивают выполнение как одной, так и одновременно нескольких функций: хранение, накопление, измерение, отображение информации о массе (объеме), количестве тепловой энергии, давлении, температуре циркулирующей жидкости, а также времени работы.

Как правило, в качестве прибора учета выступает теплосчетчик, в состав которого входит термопреобразователь сопротивлений, тепловычислитель и первичный преобразователь расхода. Дополнительно теплосчетчик может комплектоваться фильтрами и датчиками давления (в зависимости от модели первичного преобразователя). В теплосчетчиках могут использоваться первичные преобразователи со следующими вариантами измерения: вихревое, ультразвуковое, электромагнитное и тахометрическое.

Виды схем установки тепловых узлов

Становится понятно, что тепловой узел в многоквартирном доме находится в подвале, где и начинается подача тепла в каждую квартиру. Схема теплового узла указана на этом фото.

Как видно из картинки, это элеваторная схема. Ее можно назвать самой простой и не дорогостоящей. Но, недостатком этой системы является то, что выполнять регулировку температуры в трубах невозможно. В связи с этим возникают некоторые неудобства у конечных потребителей. Тепловая энергия перерасходуется при оттепели за отопительный сезон. Основная делать такой схемы — это элеватор. А перед ним может быть установлен редуктор понижения давления. А сам элеватор служит для того, чтобы подмешивать остывший теплоноситель к горячему. На его выходе создается разряжение, что и служит основой работы. За счет этого разряжения, в элеваторе теплоноситель находится под меньшим давлением, поэтому и происходит смешивание.

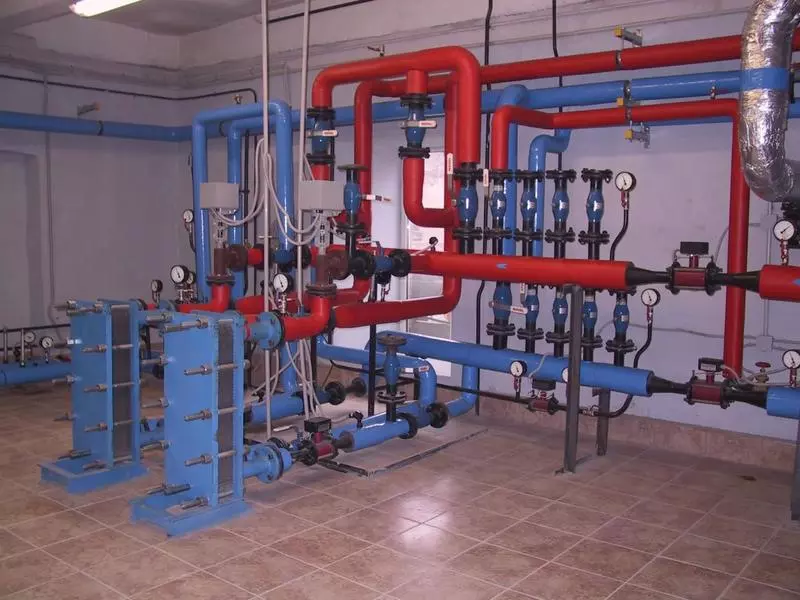

Но, есть еще одна схема установки системы. Она работает на основе теплообменника. Вы можете увидеть ее на этом фото.

Благодаря тому, что тепловой пункт подключается через этот самый теплообменник, теплоноситель внутри дома и теплоноситель из теплотрассы разделяется. А за счет этого разделения, предоставляется возможность его выполнять его подготовку. Для этой цели используются присадки и фильтрация. Именно эта схема открывает большие двери для регулирования температуры и давления теплоносителя в трубах

Почему это важно? Дело в том, что схема на основе теплообменника позволяет снижать растраты на отопление

Если говорить о подмешивании теплоносителя, то для такой системы оно выполняется за счет термостатических клапанов. Особенностью использования является и то, что жильцы могут позволить себе использование алюминиевых радиаторов. Только вот есть небольшой нюанс — при некачественном теплоносителе внутри системы, срок службы радиаторов снижается. Естественно, что вы не сможете осуществлять контроль качества теплоносителя внутри. Вот почему лучше не рисковать и довольствоваться биметаллическими или чугунными радиаторами.

Обратите внимание! При подключении ГВС через теплообменник, появляется возможность контроля давления внутри и температуры воды. Хочется отметить, что некоторые управляющие, что любят наживаться на добросовестных плательщиках, могут заниматься обманом жильцов дома. Как? Занижая температуру воды всего лишь на несколько градусов

На выходе получается, что потребители не замечают этого отличия, однако, беря во внимание весь дом, можно сделать вывод, что управляющие смогут заработать несколько десятков тысяч рублей всего за один месяц

Как? Занижая температуру воды всего лишь на несколько градусов

На выходе получается, что потребители не замечают этого отличия, однако, беря во внимание весь дом, можно сделать вывод, что управляющие смогут заработать несколько десятков тысяч рублей всего за один месяц

6 Распределительный пункт

Опытные инженеры и теплотехники рекомендуют задействовать один из трех режимов работы котельной установки. Такие рекомендации создавались с учетом теоретических данных и математических вычислений, а также были подтверждены многолетним практическим опытом. Каждый из выбранного режима гарантирует высокоэффективную передачу тепла с низким уровнем потерь. При этом на показатели КПД не влияет даже большая протяженность магистрали.

Эти режимы отличаются друг от друга разным соотношением температуры на подающем контуре и обратном:

1. 1. 150/70 градусов Цельсия.
2. 2. 130/70 градусов Цельсия.
3. 3. 95/70 градусов Цельсия.

При выборе оптимального соотношения важно учитывать несколько факторов, включая региональные особенности и среднестатистическую величину зимней температуры воздуха. Если речь идет об отоплении частного дома, лучше отказаться от использования двух первых режимов, которые подразумевают прогрев теплоносителя до 150 и 130 градусов Цельсия

При таких температурах появляется вероятность получения опасных ожогов и других последствий от разгерметизации.

Как известно, жидкость в трубопроводной магистрали разогрета до таких температур, которые превышают точку кипения. Однако она никогда не закипает, что обусловлено соответствующим давлением. При необходимости подобрать оптимальный режим для частной постройки, нужно снизить давление и температуру, для чего и используется элеваторный узел. Сам элемент представляет собой специальное теплотехническое оборудование, которое находится в распределительном пункте.

Ввод в эксплуатацию узла учета. Смежные тепловые сети, перемычки

Ресурсоснабжение ЖКХ > Теплоснабжение > Коммерческий учет тепловой энергии. Постановление 1034

ПРАВИЛА КОММЕРЧЕСКОГО УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ, ТЕПЛОНОСИТЕЛЯ

Ввод в эксплуатацию узла учета, установленногоу потребителя, на смежных тепловых сетях и на перемычках

61. Смонтированный узел учета, прошедший опытную эксплуатацию, подлежит вводу в эксплуатацию.62. Ввод в эксплуатацию узла учета, установленного у потребителя, осуществляется комиссией в следующем составе:а) представитель теплоснабжающей организации;б) представитель потребителя;в) представитель организации, осуществлявшей монтаж и наладку вводимого в эксплуатацию узла учета.63. Комиссия создается владельцем узла учета.64. Для ввода узла учета в эксплуатацию владелец узла учета представляет комиссии проект узла учета, согласованный с теплоснабжающей организацией, выдавшей технические условия и паспорт узла учета или проект паспорта, который включает в себя:а) схему трубопроводов (начиная от границы балансовой принадлежности) с указанием протяженности и диаметров трубопроводов, запорной арматуры, контрольно-измерительных приборов, грязевиков, спускников и перемычек между трубопроводами;б) свидетельства о поверке приборов и датчиков, подлежащих поверке, с действующими клеймами поверителя;в) базу данных настроечных параметров, вводимую в измерительный блок или тепловычислитель;г) схему пломбирования средств измерений и оборудования, входящего в состав узла учета, исключающую несанкционированные действия, нарушающие достоверность коммерческого учета тепловой энергии, теплоносителя;д) почасовые (суточные) ведомости непрерывной работы узла учета в течение 3 суток (для объектов с горячим водоснабжением — 7 суток).65. Документы для ввода узла учета в эксплуатацию представляются в теплоснабжающую организацию для рассмотрения не менее чем за 10 рабочих дней до предполагаемого дня ввода в эксплуатацию.66. При приемке узла учета в эксплуатацию комиссией проверяется:а) соответствие монтажа составных частей узла учета проектной документации, техническим условиям и настоящим Правилам;б) наличие паспортов, свидетельств о поверке средств измерений, заводских пломб и клейм;в) соответствие характеристик средств измерений характеристикам, указанным в паспортных данных узла учета;г) соответствие диапазонов измерений параметров, допускаемых температурным графиком и гидравлическим режимом работы тепловых сетей, значениям указанных параметров, определяемых договором и условиями подключения к системе теплоснабжения.67. При отсутствии замечаний к узлу учета комиссией подписывается акт ввода в эксплуатацию узла учета, установленного у потребителя.68. Акт ввода в эксплуатацию узла учета служит основанием для ведения коммерческого учета тепловой энергии, теплоносителя по приборам учета, контроля качества тепловой энергии и режимов теплопотребления с использованием получаемой измерительной информации с даты его подписания.69. При подписании акта о вводе в эксплуатацию узла учета узел учета пломбируется.70. Пломбирование узла учета осуществляется:а) представителем теплоснабжающей организации в случае, если узел учета принадлежит потребителю;б) представителем потребителя, у которого установлен узел учета.71. Места и устройства для пломбировки узла учета заранее готовятся монтажной организацией. Пломбировке подлежат места подключения первичных преобразователей, разъемов электрических линий связи, защитных крышек на органах настройки и регулировки приборов, шкафы электропитания приборов и другое оборудование, вмешательство в работу которого может повлечь за собой искажение результатов измерений.72. В случае наличия у членов комиссии замечаний к узлу учета и выявления недостатков, препятствующих нормальному функционированию узла учета, этот узел учета считается непригодным для коммерческого учета тепловой энергии, теплоносителя.В этом случае комиссией составляется акт о выявленных недостатках, в котором приводится полный перечень выявленных недостатков и сроки по их устранению. Указанный акт составляется и подписывается всеми членами комиссии в течение 3 рабочих дней. Повторная приемка узла учета в эксплуатацию осуществляется после полного устранения выявленных нарушений.73. Перед каждым отопительным периодом и после очередной поверки или ремонта приборов учета осуществляется проверка готовности узла учета к эксплуатации, о чем составляется акт периодической проверки узла учета на границе раздела смежных тепловых сетей в порядке, установленном пунктами 62 — 72 настоящих Правил.

_______________________________________

Строчка в квитанции ЖКХ

Поскольку установка УУТЭ обходится жильцам недешево, то по закону они могут не оплачивать всю сумму сразу. Организация-поставщик энергоресурсов обязана предоставить им рассрочку по платежам на срок до 5 лет. То есть при заключении договора стоимость самой системы УУТЭ и ее установки делится на определенное число платежей, которые потом и включаются в квитанции ЖКХ отдельной строчкой. И эта строчка будет в квитанциях на оплату жилищно-коммунальных услуг столько лет, на сколько была предоставлена рассрочка платежа, то есть максимально 5 лет.

При этом после установки и введения в эксплуатацию УУТЭ собственники квартир больше не должны платить за тепло по нормативам. Оплата происходит по фактическим показаниям приборов учета и только во время отопительного сезона. Летом за тепло платить больше не придется, а вот за установку УУТЭ деньги будут взимать круглый год до полного погашения суммы. Кстати, рассрочка не является единой для всех собственников помещений в многоквартирном доме, ее предоставляют индивидуально каждому. Поэтому кто-то будет вносить деньги год, а кто-то — максимальные 5 лет.

4 Элеваторные узлы

В многоквартирных и многоэтажных помещениях, административных постройках и других объектах с большой площадью задействуются высокоэффективные ТЭЦ или мощные котельные. В частных коттеджах и небольших домах используются простые автономные системы, которые работают по понятному принципу.

Однако даже с такими установками возникают определенные проблемы, из-за которых становится проблематично проводить настройку или изменение рабочих параметров. А в больших котельных или ТЭЦ схемы такого оборудования гораздо сложнее и крупнее. От центральной трубы расходится масса ответвлений к каждому потребителю. При этом в каждом из них присутствует разное давление, а объемы потребляемого тепла существенно отличаются. Протяженность магистрали бывает разной, поэтому систему нужно проектировать правильно, чтобы самая отдаленная точка получала нужный объем тепловой энергии.

Разница давлений теплоносителя нужна для нормального продвижения теплоносителя по контуру, т. е. оно является естественной альтернативой для насосного оборудования. На этапе проектирования системы необходимо соблюдать установленную схему, иначе повысится риск разбалансировки при изменении объемов потребляемого тепла.

Более того, сильная разветвленность оборудования не должна нарушать эффективность теплоснабжения. Для обеспечения стабильной работы ЦОС (централизованной отопительной системы) нужно оборудовать в каждом помещении персональный элеваторный узел или специальный автоматизированный блок управления.

Конструкции по-особому удобны для всех многоквартирных домов. И если кто-то считает, что можно не использовать такой узел, заменяя его естественной подачей воды с чуть меньшей температурой, то это — глубокое заблуждение, т. к. при отсутствии элеваторного узла появится необходимость увеличить диаметр магистралей для подачи менее горячего теплоносителя. При наличии такой детали появится возможность добавлять в подающую жидкость определенное количество теплоносителя из обратного контура, который уже достаточно остыл.

Тем не менее, есть мнение, что применение элеваторного узла — старый метод, ведь на рынке уже имеются более прогрессивные решения, а именно:

1. 1. смеситель с 3-ходовым клапаном;
2. 2. пластинчатый теплообменник.

Варианты оплаты установки счетчика

Способы заключения договора с ресурсообеспечивающей компанией на монтаж прибора и его оплаты зависят от того, кто именно стал инициатором этого процесса:

1. Иногда сами жильцы выступают с предложением установить оборудование, понимая, что по закону выбора у них нет. Чаще всего так случается в ТСЖ. Председатель собирает членов товарищества и предлагает проголосовать за или против установки. Решение считается принятым по большинству голосов. Если вынесен положительный вердикт, то даже те, кто был против, обязаны участвовать в сборе денежных средств. Если на счету дома есть определенная финансовая база, то средства могут быть взяты оттуда. Если же нет, граждане осуществляют дополнительный сбор необходимой суммы. Заключить договор на установку и обслуживание средства учета могут как сами члены ТСЖ, так и поручить это управляющей компании.
2. Работники домоуправления оповещают жильцов о необходимости оснастить дом новым оборудованием. Они предоставляют сведения о компании, занимающейся установкой и о предстоящих финансовых затратах. Предлагаются варианты оплаты. Самый распространенный вариант – из фонда на обслуживание и капитальный ремонт. Если этого недостаточно, будет предложено дополнительно оплатить стоимость монтажных работ и самого аппарата.
3. Организация, занимающаяся ресурсным обеспечением, предлагает приобрести у них прибор учета и заключить договор на его обслуживание. Этот вариант особенно удобен в том случае, когда у жильцов нет возможности сразу оплатить проведение работ в полном объеме. В таком случае им может быть предоставлена рассрочка выплаты на несколько лет.

Условные обозначения схем и как их читать

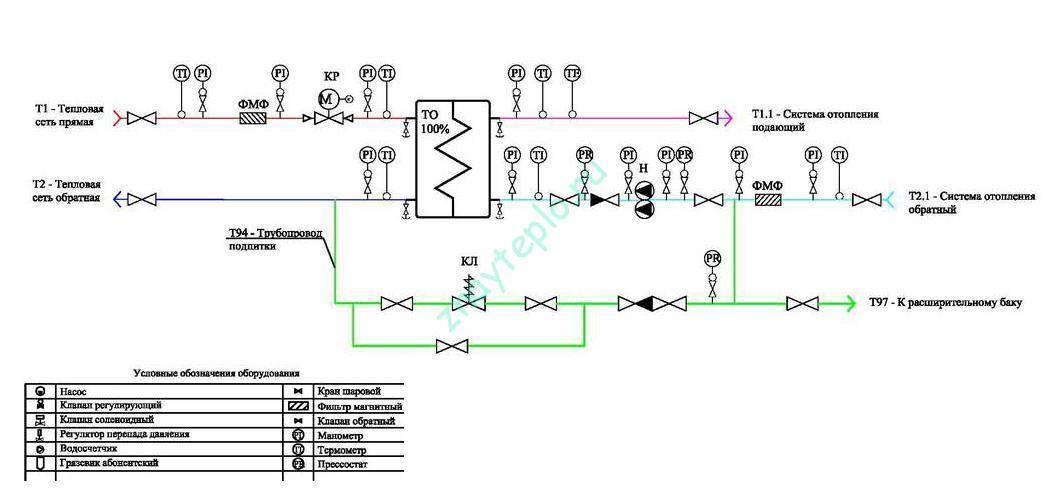

На рисунке выше изображена принципиальная схема теплового узла с подробным описанием всех составляющих элементов.

Номер элемента	Условное обозначение
	Трехходовой кран
	Задвижка
	Кран пробковый
	Грязевик
	Клапан обратный
	Шайба дроссельная
	V-образный штуцер для термометра
	Термометр
	Манометр
	Элеватор
	Тепломер
	Регулятор расхода воды
	Регулятор подпара
	Вентили в системе
	Линия обводки

Обозначения на схемах тепловых узлов помогают разобраться в функционировании узла путем изучения схемы.

Инженеры, ориентируясь на чертежи, могут предположить, где возникает поломка в сети при наблюдающихся неполадках, и быстро ее устранить. Схемы тепловых узлов пригодятся и в том случае, если вы занимаетесь проектированием нового дома. Такие расчеты обязательно входят в пакет проектной документации, ведь без них не выполнить монтаж системы и разводку по всему дому.

Информация о том, что такое чертеж тепловой системы и как его принимать на практике, пригодится каждому, кто хотя бы раз в своей жизни сталкивался с отопительными или водонагревающими приборами.

Надеемся, приведенный в статье материал поможет разобраться с основными понятиями, понять, как определить на схеме основные узлы и точки обозначения принципиальных элементов.
