Правила установки защитного датчика протечки воды

Подключение датчика или установка

Сам процесс подключения элементов системы к блоку управления (БУ) не представляет особой сложности. Несмотря на то, что в инструкции по эксплуатации есть описание порядка действий при монтаже, мы подготовили для вас более детальный и подробный шаблон действий при установке системы.

Для начала надо определиться с местами вероятной протечки, к ним как правило относятся участки труб с большим количеством соединений, места установки водоразборных кранов и бытовой техники, типа посудомоечной и стиральной машин. Датчики лучше закрепить к основанию, чтобы они были параллельны плоскости пола. Если позволяет возможность, можно закрепить при помощи небольшого самореза непосредственно к основанию, если саморез использовать нельзя, можно просверлить отверстие под дюбель и закрепить с помощью него.

В соответствии с инструкцией, в первую очередь необходимо подключить встроенную батарею, именно она отвечает за работоспособность системы в случае отключения сети 220В. Для этого необходимо открутить два винта с задней части контроллера и соединить контакты батареи и контроллера.

Согласно инструкции необходимо подключить все провода к контроллеру. Все места подключения помечены и трудностей данная процедура не вызывает

Хотим обратить внимание, провода от кранов можно объединить и к контроллеру – подключить только три, а не шесть. Также система рассчитана на подключение заземляющего провода, поэтому раз таковая есть, лучше подключить

После установки системы, необходимо проверить ее работоспособность, для этого необходимо намочить датчик. Как только датчик почувствует влагу, контроллер подает сигнал проводам и шаровые краны автоматически закрываются. При этом раздается звуковой и световой сигнал.

Обращаем ваше внимание, виды датчиков бывают разные, мы вам рассказали только о моделе, в комплекте которой имеются кабеля. Независимо от типа вашей модели обязательно читайте инструкцию – в ней все подробно и максимально доступно рассказано и наглядно показано

Сравнительная таблица моделей

В целях сравнения представленных моделей рекомендуем изучить сравнительную таблицу в статье ниже.

МодельРабочее напряжение (В)Тип соединенияИндикацияУровень звука сигнала (дБ)Цена (руб)
СИРЕНА AL-1509беспроводнойакустический90от 460 до 476
Aqara Water Leak Sensor3беспроводнойотсутствуетотсутствуетот 1000 до 1930
DIGMA DiSense W11беспроводнойотсутствуетотсутствуетот 1370 до 2075
Neptun SW0050.05проводнойотсутствуетотсутствуетот 650 до 988
AJAX LeaksProtect3беспроводнойакустическийот 85 до 11от 2800 до 3000
Neptun SW00712проводнойакустический80от 660 до 940
HIPER IoT W13беспроводнойнетотсутствуетот 1550 до 1990
Даджет KIT-MT80829беспроводнойакустический85от 590 до 700

Общая схема и этапы установки

Одно из преимуществ защитной системы от протекания заключается в простоте монтажных работ и небольшом количестве времени, которое требуется для сборки. По сути, такая система представляет собой некий конструктор, который собирается с помощью специальных разъемов. Выполнить такую сборку можно своими руками.

https://www.youtube.com/watch?v=m5Wyp_s3RQc

Монтаж системы состоит из таких этапов:

  • Разметка участков, где будут находиться датчики, краны и контроллеры;
  • Укладка и соединение всех нужных проводов;
  • Врезка шаровых кранов с электроприводами;
  • Установка датчиков и контроллера;
  • Подключение системы и ее проверка.

Существуют две основные схемы установки датчиков: на полу и под ним. При этом производители приборов рекомендуют именно второй вариант.


Перед установкой датчика следует посмотреть обучающее видео

Напольная схема предполагает, что короб с датчиком будет установлен прямо на пол электродами вниз. При этом корпус механизма крепится на специальный строительный клей или двусторонний скотч. Когда вода затечет под датчик, он обеспечит автоматическое перекрытие подачи жидкости, перекрыв вентиль. Такая схема простая, но несовершенная, так как вероятны ложные срабатывания.

Вторая схема предполагает установку защитного механизма под пол, выводя электроды наверх, примерно на 3-4 мм выше напольного покрытия, что исключает срабатывание прибора во время влажной уборки. Такой монтаж нужно сделать еще до укладки напольного покрытия.

Какими могут быть датчики?

В случае, когда посудомоечная машина стала набирать больше воды, чем ее требуется для качественной мойки, стоит в первую очередь проверить на исправность датчик уровня воды. Различается два основных вида таких датчиков (прессостатов):

  • Устройства механического типа. Если на мембране реле стали появляться мелкие дырочки, тогда можно подозревать, что такой датчик пропускает воду. Но если при этом дальнейшая эксплуатация посудомоечной машины сопровождается характерными для переключения щелчками, проблем не возникнет. А вот при отсутствии каких-либо щелчков нужно внимательно проверить реле на наличие залипания контактов внутри него.
  • Датчики электронные, как и устройства механического типа, имеют в своей конструкции шланги и резервуар, однако такие элементы, как переключатель и реле, в них отсутствуют. Обеспечивается переключение посредством электронной платы. Так как датчики электронного типа выполняют свою работу в условиях низкого напряжения, то проверить их функционирование при помощи приборов с высоким напряжением попросту не получится. Если данный элемент посудомоечной машины, показанный на фото, выходит из строя, то об этом устройство оповестит кодом ошибки.

Какого бы вида ни был датчик в посудомоечной посуде, если он по какой-либо причине ломается, тогда стоит незамедлительно осуществить его качественный ремонт.

Почему Xiaomi?

Подобных систем на сегодняшний день развелось довольно много. Однако настройка и подключение большинства из них (АкваСторож, Нептун, Гидролок) вызывает реальные проблемы у простых пользователей.

Вот так, например, выглядит подключение управляющего блока от Gidrolock.

Чем дальше вы будете залезать в дебри документации и ознакамливаться с инструкциями, тем быстрее к вам придет понимание, что для этого дела лучше пригласить профессионального мастера.

В то же время появилась очень простая система, которую можно собрать из комплектующих от популярной фирмы Xiaomi. В итоге получается достаточно надежная защита от утечки, но что самое главное – она интуитивно понятна и проста в подключении.

Конструктивные особенности

В разных системах Ultimate, Professional, Winner используются сервоприводы с различным крутящим моментом на валу — 100, 450 и 160 кг/см. Этого достаточно закрыть даже заклинивший кран.

  • В электроприводах используются только металлический редуктор.
  • Привод вращается только в одну сторону, а это увеличивает крутящий момент редуктора и снижает нагрузку на него.
  • Контроллер реагирует на наличие просвета. Для безопасности в кране отсутствуют электрические контакты.
  • Двигатель бесколлекторный, а это гарантирует долгий срок службы.
  • Крепление простое и в случае необходимости можно быстро снять и получить доступ к вентилю крана.
  • Датчик воды представляет собой небольшую схему, исключающую ложные срабатывания.Снять привод можно вручную закрыть воду
  • Датчик наличия воды в системе защиты от протечек Гидролок — это не просто два контакта. Это небольшая схема, которая практически исключает ложные срабатывания. Для защиты от окисления, контакты датчика покрыты позолотой.

Некоторые конструктивные решения предотвращения протечек от Гидролок выгодно отличают их от конкурентов «Аквасторож» и «Нептун«.

Система защиты от протечек

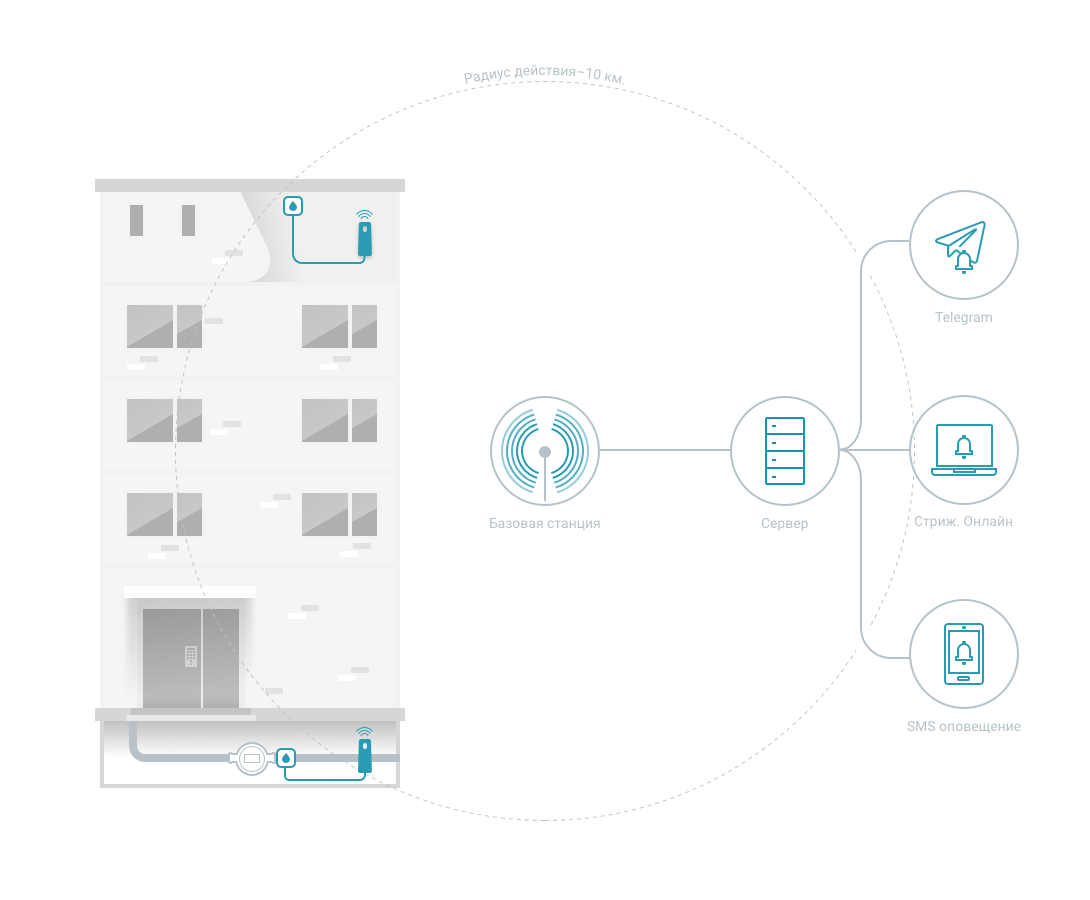

Как работает система контроля протечек воды «СТРИЖ»

Модемы «СТРИЖ» устанавливаются в местах возможных протечек воды вместе с датчиком протечки. При этом модем может быть установлен в любом месте здания без ретрансляторов и проводов.

Количество модемов для установки не ограничено. Можно разместить столько контрольных точек, сколько необходимо, без установки дополнительного оборудования.

На трубопроводе устанавливается вентиль оснащенный электроприводом с подключенным модемом «СТРИЖ».

Как только датчик определит наличие протечки воды, контрольный модем отправит сообщение на сервер «СТРИЖ» через базовую станцию о детекции протечки. Сервер в свою очередь отправит команду на закрытие вентиля и сообщит об обнаруженной протечке диспетчеру через веб-интерфейс, а при подключении функции дополнительного оповещения продублирует по SMS или в Telegram Messenger.

Время срабатывания системы от момента обнаружения протечки до закрытия вентиля от 5 до 7 секунд.

Можно обойтись без дополнительных трат на вентили с приводом — при получении сигнала от модема, об аварии сообщается специалистам, которые направляются её устранять.

Радиомодем с датчиком протечки «СТРИЖ»

Модем «СТРИЖ» с одним или двумя датчиками протечки воды. Не требует никакого специального монтажа. Модем крепится на стену, другую вертикальную поверхность; датчик устанавливается в местах наибольшей вероятностью протечки.

Модем раз в сутки передает диагностическую информацию по LPWAN-радиоканалу 868 МГц на ближайшую базовую станцию. В случае срабатывания датчика, сигнал мгновенно передается в личный кабинет, по SMS или в Telegram.

Сам сигнал без помех передается из подвалов и стояков, а также из техэтажей.

Литиевая батарея 3,6В рассчитана на 10 лет автономной работы устройства. Никаких внешних источников питания не нужно.

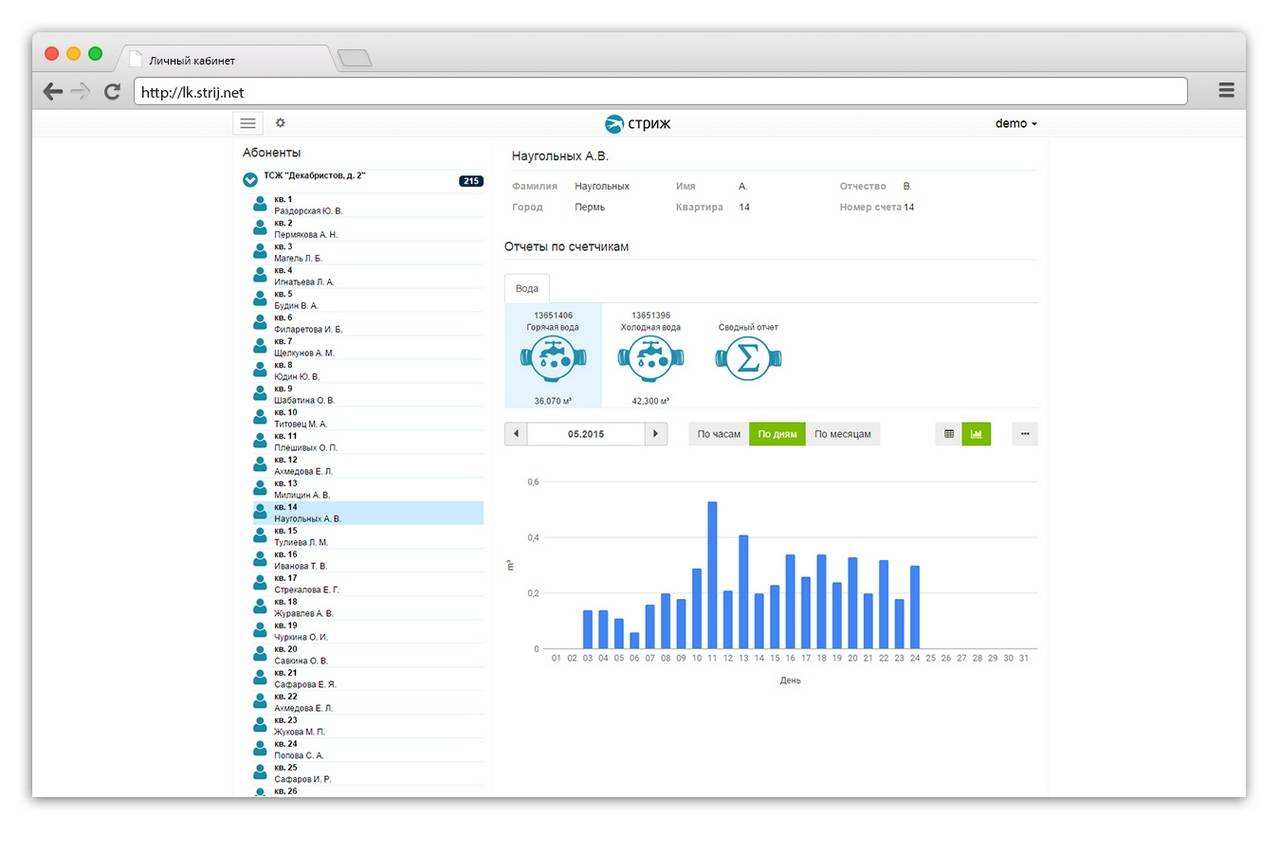

Личный кабинет «СТРИЖ.Cloud»

Раз в сутки в личный кабинет приходит диагностическое сообщение от каждого модема о его исправности.

В случае срабатывания датчика протечки или неисправности модема, в личный кабинет мгновенно высылается тревожное сообщение. Оно дублируется по SMS и в Telegram.

ПОСМОТРЕТЬ ДЕМОВЕРСИЮ

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

  • Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных  датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
  • Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
  • У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

  • У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
  • Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
  • Гидролок  и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

  • У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
  • Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
  • Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду.  Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
  • У Аквасторожа пожизненная гарантия на любые датчики.
  • У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Датчик защиты от протечек: преимущества

Новейшие системы имеют много преимуществ:

  1. Охранные приспособления довольно легко устанавливаются на объекте. Дополнительных лишних действий для установки не требуется.
  2. При срочной необходимости можно купить дополнительное оборудование и установить на объекте.
  3. Быстрая и функциональная система оповещения. Владелец недвижимости моментально может узнать о состоянии своего имущества и предотвратить неожиданной протечки.
  4. Индивидуальный подход к каждому потребителю. Не используются типичные схемы и решения. К каждому потребителю индивидуально прорабатываются схемы установки.
  5. Работники Центральной системы круглосуточно наблюдают за поступающими запросами, а также в любой момент времени готовы приехать в место назначения за десять минуть и устранить проблему.
  6. Проводное соединение между датчиками.
  7. Возможность обслуживать сразу несколько датчиков.
  8. Настройка происходит с помощью смартфонов.
  9. Сигнал об опасности сразу после 20 секунд после срабатывания тревоги.

Устройство является недорогим и незаменимым в местах, где высокий риск протечки воды.

Далее рассмотрим один из самых популярных и востребованных продуктов от немало известной фирмы Xiaomi. Данная компания предлагает свой датчик протечки воды Aqara Flood Sensor для посудомоечной и стиральной машин в квартире или доме.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

  • Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0 °C до +60 °С.
  • Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40 °C до +60 °С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

  • Обменивается сигналами с контроллером.
  • Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
  • Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Классификация систем защиты от протечек

Системы «антипротечка» классифицируют по следующим основным признакам:

  1. По количеству кранов с электроприводом в комплекте.
  2. По способу информирования о протечке.
  3. По способу обмена информацией между датчиками и блоком управления.

Как правило, количество кранов с электроприводом в комплекте должно составлять не менее двух. Это связано с тем, что краны должны устанавливаться стояках холодной и горячей воды. Количество кранов, в зависимости от выбранной системы, может быть увеличено

Суть информирования о протечке

Существуют следующие способы информирования о протечке:

  • Индикация на дисплее контроллера;
  • Индикация на дисплее, сопровождающаяся шумовыми сигналами;
  • Шумовая сигнализация, индикация и отправка сообщения.

Передача сообщений возможна в том случае, если система оснащена GSM-передатчиком. В этом случае происходит отправка SMS-сообщения на телефонный номер, который зашит в памяти устройства. Ввод номера телефона производится с пульта управления. При подключении системы к интернету есть возможности рассылки сообщений посредством GPRS-соединения.

Магнитоконтактынй датчик оснащен функцией GSM-оповещения на 6 телефонных номеров. Благодаря этому все жители дома или квартиры будут практически одновременно уведомлены о протечке

Информация, отображающаяся на панели управления, зависит от модели. Чаще всего выводится информация о наличии протечек, состоянии датчиков, уровне заряда аккумуляторов и батарей.

Передача информации между контроллером и датчиками

Сигналы от датчиков утечки воды могут передаваться на контроллер, как по проводам, так и по радиоканалам. В связи с этим принято различать проводные и беспроводные системы, ориентированные на предотвращение потопа.

В проводных системах передачи информации посредством проводов на датчик подается напряжение до 5 В. В случае сухой поверхности, ток отсутствует из-за большого сопротивления между контактами. В результате воздействия влаги происходит снижение сопротивления и возрастание тока.

По проводам на электроды датчика подается небольшое напряжение, однако из-за высокого сопротивления между контактами ток отсутствует. При воздействии влаги сопротивление падает и цепь замыкается

Для исключения ложных срабатываний нужно установить минимальный порог тока, при котором контроллер закроет электромагнитные клапаны. Это связано с тем, что сопротивление между контактами снижается при образовании пара или разбрызгивании воды, но его величина остается все же довольно высокой и не достигает минимальных значений, как в результате протечки.

Внутри каждого беспроводного датчика имеется схема сравнения тока, которая срабатывает при достижении установленного значения. Специальный передатчик постоянно измеряет сопротивление контакта и при затоплении незамедлительно посылает радиосигнал тревоги на приемник. Приемник и передатчик должны настраиваться на одну частоту.

Специальный передатчик фиксирует рост сопротивления на контактах датчика и подает радиосигнал тревоги, который принимает радиоприемник блока управления

Сигнал передатчика модулируется с тем, чтобы избежать ложных срабатываний из-за электромагнитных помех. Каждый из производителей применяет собственные принципы модуляции, в связи с этим беспроводные датчики контроля за протечкой воды не могут быть использованы в других системах контроля протечек.

Комплекты и их цена

Производителей защитного оборудования много, моделей тоже достаточно, но какую систему защиты от протечек воды выбрать? На этот вопрос нельзя ответить конкретно, однозначно. Для многих владельцев квартир и домов одним из главных критериев все-таки остается цена. По этой причине надо привести среднюю стоимость оборудования в условных единицах:

  • Gidrolock — от 220 до 385;
  • Аквасторож — от 225 до 368;
  • Нептун — от 148 до 350;
  • Радуга — 220.

Какую систему защиты от протечек воды выбрать хозяевам? Все зависит от дома или квартиры, от желания отдать максимальную сумму, или, наоборот, получить эффективный прибор за небольшие деньги. Чтобы найти свою систему, лучше сначала выбрать несколько комплектов, а затем посмотреть отзывы о работе этих фаворитов в интернете. Этот способ даст возможность выбрать систему, которая будет «лучшей из лучших».

Если надоело читать, то самое время перейти к практическим занятиям. Лучший пример — следующее видео:

Датчик протечки Xiaomi Aqara Flood Sensor

Данное устройство создано для предотвращения протечек воды в местах высокой вероятности протечки, а также для своевременного оповещения пользователя об опасности. При установке специального оборудования дополнительно данный датчик может перекрывать воду самостоятельно.

Диаметр звукового датчика составляет 5 см, а толщина – полтора сантиметра. Данное оборудование состоит из anti-UV материала (пыле и водонепроницаемого материал), который хорошо подходит для долгого контакта с водой. Уровень защиты устройства IP67, который позволяет погрузить на глубину до полуметра и в это же время работать в полном объеме.

Пользователей данного устройства с автоматическим перекрыванием привлекли следующие преимущества:

  1. Автономный датчик бренда Xiaomi имеет малый размер, что позволяет расположить его в любом нужном месте. Стоит только положить датчик на определенное место, и он будет работать в полном объеме.
  2. Датчик Aqara Water Leak Sensor работает с помощью приложения для Android и iOS. Процесс включения является быстрым и легким в управлении.
  3. При использовании определенных устройств (электромагнитного клапана) датчик может моментально дать сигнал о перекрытии воды.
  4. Мгновенное срабатывание. Наличие конструктора Акара помогает обнаружить возможность утечки уже тогда, когда вода достигает уровня 0.5 мм. После этого поступит звуковой сигнал и уведомление на смартфон пользователя.
  5. Корпус Aqara Water Leak Sensor состоит из анти-УФ-материала, что позволяет избежать потери цвета.
  6. Датчик также обладает высоким уровнем заряда. Одна батарейка может питать энергию на протяжении двух лет.

Классификация устройств

  • По количеству вторичных защитных устройств на объекте (запорных аварийных кранов с электромагнитным приводом). Датчики протечки не должны перекрывать все водоснабжение, если запорные системы разнесены по потребителям. Локализуется только линия, на которой обнаружена протечка.
  • По способу подачи информации об аварии водопровода (системы отопления). Местная сигнализация предполагает нахождение людей на объекте. Дистанционно передаваемая информация организуется с учетом оперативного прибытия владельца или ремонтной группы. В противном случае, она бесполезна.
  • Способ оповещения: локальная звуковая или световая сигнализация (на каждом датчике), или вывод информации на единый пульт.
  • Защита от ложных срабатываний. Как правило, точно настраиваемые датчики работают эффективнее.
  • Механическая или электрическая защита. Пример механики — системы «Аква стоп» на подающих шлангах стиральных машин. Сигнализация на таких устройствах отсутствует, сфера применения ограничена. Самостоятельное изготовление невозможно.

Как выбрать датчик протечки воды

Чтобы покупка оказалась максимально полезной, рекомендуем изучить критерии выбора, предложенные в статье ниже.

Датчики протечки воды могут иметь различное устройство и несколько различаться принципами работы. Всех их можно классифицировать по нескольким признакам:

  1. Способ оповещения об аварии. Это включение звуковой и световой сигнализации, передача тревоги на смартфоны и планшеты владельцев, либо комбинированная сигнализация, включающая все перечисленные действия.
  2. Конструктивно датчики выполняются в виде прибора, заключённого в пластиковый корпус, либо в виде ленты-детектора, подключенной к электронному блоку.
  3. По области применения детекторы утечек бывают промышленными и бытовыми. Первые монтируются на магистральных трубопроводах, подающих воду в многоэтажные здания, на промышленных предприятиях. Бытовые датчики предназначаются для квартир и частных домов, так сказать, для индивидуального использования.
  4. По типу соединения сенсорного датчика с электронным контроллером. Соединение обеспечивается одним из двух способов: по проводам, и без использования проводки.

Беспроводные устройства. Беспроводной датчик протечки воды обеспечивается питанием от автономных источников энергии: аккумуляторов или батарей. Он имеет встроенный передатчик и контроллер, фиксирующий колебания электромагнитного поля во внутренней цепи прибора. При протечке и замыкании контактов, сигнал об этом подается на встроенный транслятор. После обработки он отправляется в электронный блок управления в виде радиосигнала частотой в 400-500 мегагерц. Дальность действия устойчивой связи у беспроводных детекторов составляет до 100 метров. На практике это значение бывает несколько меньшим из-за препятствий в виде межкомнатных перегородок и мебели. Проводные датчики протечки воды менее удобны, с точки зрения монтажа. При их установке потребуется протягивать линии проводки, при этом заботясь о её маскировке, чтобы не портить интерьер помещения.
Проводные устройства. Сигнал тревоги от сенсора протечки к электронному контроллеру передаётся либо по проводному соединению, либо посредством радиосвязи. В первом случае провод является источником подачи электроэнергии, питающей датчик. При замыкании контактов в результате протечки воды, напряжение в питающей электрической цепи снижается, а сила тока, наоборот, растёт. Контроллер, соединенный с сенсором, воспринимает изменение параметров электричества, и отдает команду на принятие экстренных мер – перекрытие водопровода, включение оповещателя.
Количество кранов. Если говорить о количестве кранов для системы антипротечки, то для эффективной работы необходимо, как минимум, два шаровых крана с электромагнитными клапанами – один устанавливают на стояке с холодной водой, другой – с горячей водой сразу за входными вентилями

Защита проводных датчиков от неосторожного обращения. Провод, ведущий к датчику, может быть случайно оборван детьми, домашними питомцами или перегрызен мышами

Если контроллер не увидит в системе датчик, который больше не способен подавать сигнал, то протечка воды может быть замечена слишком поздно. Функция контроля обрыва цепи – важный элемент безопасности всей системы защиты от протечек воды.
Удобство. В целях удобства работы со всей системой контроллер может иметь ряд полезных функций: индикатор заряда, самоочистка кранов (предотвращает «закисание» металла), возможность на время отключить датчики (например, для уборки), доступные батарейки, индикация сработавших датчиков (для более быстрого обнаружения места протечки воды).

Датчик утечки воды Xiaomi

С подключением запорной арматуры разобрались. Но главная задача всей системы – это защита от протечки и ее нужно как-то зафиксировать.

Помогает с этим делом беспроводной датчик Xiaomi.

Он очень маленький, а значит залезет под любую ванную, душевую кабинку, раковину и т.д. Заявленный радиус действия внутри помещения – до 20 метров.

Кстати, отсутствие проводов некоторые считают не преимуществом, а недостатком.

Говорят, что беспроводные девайсы в определенных случаях могут срабатывать на помехи. У проводных экземпляров таких ложных срабатываний не бывает.

Где помимо ванной их обычно размещают? Там, где вероятность аварии самая высокая:

в местах подсоединения труб или гибкой подводки

у посудомоечной машинки

под каждой батареей в комнатах

под полотенцесушителем

в водоразборном шкафу

В комплекте с датчиком идет инструкция, в том числе на русском языке.

Внутри корпуса запрятана стандартная батарейка 2032. Чтобы добраться до нее, нужно при помощи монетки открутить нижнюю крышечку.

Все внутренние контакты надежно герметизированы резиновым уплотнителем.

Питания одной батарейки хватает минимум на год беспрерывной работы устройства. Чтобы узнать когда ее нужно менять, в MiHome зайдите в раздел – Профиль – Расходные материалы (Consumables). Там при достижении заряда батареи менее 10% появится соответствующая информация.

Сверху датчика имеется “невидимая” кнопка, которая позволяет запускать и перезагружать девайс.

При ее нажатии загорается синий светодиод.

Удерживая кнопку 5 секунд, прибор переходит в состояние готовности для встраивания в систему умный дом через хаб Aqara.

Защита от утечки воды: виды

Все защиты от протечки для квартиры и офиса можно поделить на проводные и беспроводные. То есть, датчики системы могут подключаться к контроллеру, а могут контактировать с ним дистанционно. Рассмотрим подробно оба вида.

  • Проводные элементы. Этот тип сигнализаторов контроля считается более надежным, однако не всегда удобен для монтажа в труднодоступных местах. Передача данных у таких датчиков на контроллер происходит по проводам. Однако это е и является минусом — скрыть проводку на полу в комнате не всегда удается. А это портит интерьер. Датчик с проводами имеет меньшую цену, чем беспроводной элемент. При этом энергии потребляет такой сигнализатор контроля всего 8 В. Рекомендуют устанавливать проводные датчики в непосредственной близости к пульту управления.
  • Беспроводные датчики. Эти элементы работают при помощи радиоволн. Именно таким способом они посылают сигналы на контроллер. Но, несмотря на беспроводную конструкцию все же элементы нуждаются в отдельном питании. Кроме того беспроводные датчики в разы дороже. Монтаж таких элементов можно производить на любом расстоянии от пульта управления и в любом, даже самом труднодоступном месте.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
