Термометры для измерения температуры воды в отоплении

Какие манометры бывают

Манометры различают по строению и принципу действия. Традиционная классификация включает 5 типов

  1. Жидкостные
  2. Пружинные
  3. Электроконтактные
  4. Мембранные
  5. Дифференциальные

Самые популярные, пружинные и жидкостные покупают владельцы частных домов, собственники торговых и коммерческих учреждений. Такие манометры востребованы благодаря низкой цене, надёжности и относительной точности. Почему относительной? Потому что сто процентной не гарантирует ни одно устройство. Любой прибор имеет погрешность. Другой вопрос, каков её процент. Чем меньше, тем лучше. В случае с манометром нас интересует величина, указанная на циферблате.

Аналоговые стрелочные приборы чаще всего характеризуются неравномерной погрешностью. На краях шкалы показывается максимум, в середине минимум. В связи с этим специалисты рекомендуют заказывать отдельно манометры для водоснабжения и отопления. Предельный уровень давления в этих системах разный.

Для воды 4 атм, для теплоносителя 1,5 атм. Такие цифры справедливы именно для частных домов. Полторы атмосферы соответствуют напорной струе высотой 15 метров. Поскольку строения выше этой точки возводят достаточно редко, то за стандарт приняты именно эти цифры. Оптимально взять манометр со шкалой до 6 атмосфер. Конечно, лучшим вариантом будет моделька с 4 атм, но найти её довольно проблематично.

Жидкостный манометр

Представляет собой изогнутую стеклянную трубку с делением в миллиметрах ртутного столба. Она наполовину заполнена водой.

Принцип действия основан на перепаде уровней. Когда один конец трубки остаётся открытым, а противоположный подключается к месту измерения, жидкость начинает двигаться. В первой опускается, во второй поднимается. Разница относительно нулевой отметки и будет той величиной, которая нам нужна.

Пружинный манометр

Востребован в самых разных сферах. Его ценят за компактность, универсальность и долговечность. Эксплуатация возможна в диапазоне от 0,1 до 4 тысяч бар. Конструктивно схожи с термометром. Встроенный чувствительный элемент автоматически реагирует на изменение среды. Свободный конец соединяется со штуцером. Закрытая часть трубки сообщается с передающим сектором. Он состоит из подводки, шестеренки, стрелки и шкалы. Последняя размечена согласно паскалям или барам. Механизм вмонтирован в корпус.

Процесс измерения можно описать так. Трубка принимает давление и стремится выпрямиться, так как происходит столкновение наружной и внутренней площади. Открытая часть передаёт усилие стрелки, и та меняет положение.

Электроконтактный манометр

Электрический контактный манометр или сокращённо ЭКС предназначен не только для измерения давления, но и подачи сигнала на внешние устройства.

Специальные контакты, расположенные между стрелками, передают разряд одной из частей. Цепь замыкается, тем самым воздействует на подчинённое устройство.

Мембранные манометры

Манометры с мембраной входят в состав фильтров, клапанов и других расходомеров участвующих в обслуживании различных проборов.

В наименование часто добавляют слово «деформационный», так как считка параметров происходит за счёт вдавливания или выпрямления мембраны.

Термометры для котла отопления – виды и установка

Оптимальный режим работы любого отопительного оборудования регулируется с помощью измерительных приборов, играющих важную роль в этом процессе – ведь согласно их показателей происходит изменение режима работы котла.

В современных отопительных приборах термометры практически всегда входят в обязательную комплектацию. Различают два основные вида приборов для измерения температуры теплоносителя:

  1. Визуализация текущих показателей.
  2. Связь термометра с блоком управления котла. При достижении определенного уровня температуры система регулирует уровень мощности.

Такие системы входят в обязательный набор для всех газовых котлов отопления. Для классических твердотопливных устройств применяется первый тип термометра. Исключения составляют котлы длительного горения, где с помощью специального устройства происходит регулирование задвижки зольника, тем самым увеличивается (уменьшается) приток воздуха в камеру горения.

Если на твёрдотопливном котле нет установленного термометра, то перед его приобретением необходимо выяснить ряд вопросов:

  • Место крепления прибора на корпусе котла. Практически все отопительные приборы имеют специальное отверстие для установки термометра. Согласно методу установки и размерам необходимо подбирать соответствующую модель измерителя.
  • Подключен ли к котлу манометр. Он необходим для визуального контроля давления воды в системе отопления. Нередко приобретают совмещенные модели приборов, которые выполняют две функции – измерение показателей давления и температуры.
  • Температурный диапазон измерений. Нередко допускается ошибка при выборе этого параметра и приобретается термометр с «запасом». Однако при этом не учитывается, что чем выше верхний температурный порог измерений, тем больше их погрешность. Рекомендуется выбирать прибор с максимальным значением 120 °С.

После определения всех вышеизложенных характеристик можно приступать к выбору конкретной модели. Однако стоит учитывать, что термометры разделяются по методу определения температуры.

  1. Биметаллический
  2. Производители
  3. Спиртовые
  4. Производители

Биметаллический

Принцип работы этого вида термометров основан на различном коэффициенте температурного расширения металлов. В его конструкции есть биметаллическая пластина, состоящая из двух различных металлов. При нагреве один из них начинает деформироваться, тем самым изменяя показания на индикаторе. Это довольно надежные устройства, которые отличаются высокой точностью показаний. Но у них есть один недостаток – большая инертность. При резком изменении температуры среды показания отобразятся не сразу, а только через некоторое время. Это может быть существенным при поступлении уже нагретого теплоносителя в систему отопления.

Производители

Существует множество производителей биметаллических термометров. Но самыми надежными считаются приборы компаний Dani, Watts и Introll. Стоимость их колеблется от 250 до 400 руб.

Спиртовые

Принцип работы этого типа термометра заложен в его конструкции. Он представляет собой сосуд из материала с высоким показателем сопротивления теплопередачи с нанесенной на поверхность градусной шкалой. При нагревании спирт расширяется, тем самым начинает перемещаться по сосуду вверх. В результате чего можно определить по шкале текущую температуру теплоносителя. Этот тип прибора во многом схож с обычным градусником. Но именно из-за этого есть и недостаток в работе – неудобный вид для визуального снятия показаний.

Производители

Самым известным производителем является компания Watts. Стоимость их продукции составляет 1600 руб., что на порядок дороже биметаллических.

В данной статье были рассмотрены только те виды термометров, которые не входят в обязательную комплектацию котла отопления. Если же произошла поломка встроенного прибора измерения температуры, то его замена должна согласовываться с сервисным центром компании-производителя.

Почему стоит купить датчик давления воды в системе отопления и водоснабжения?

НПП «Тепловодохран» предлагает купить датчик давления жидкости в системах водоснабжения и отопления, по выгодной цене. Современное производство с внедрением инновационных технических решений позволяет нашей компании вот уже 20 лет производить качественные и надежные приборы, гарантирующие безотказную работу в течение заявленного срока эксплуатации.

Всю продукцию «Тепловодохрана» отличают следующие особенности:

  • пожизненная гарантия на выпускаемые датчики;
  • собственные разработки компании, внедряемые в производство;
  • увеличенные интервалы технической проверки датчиков;
  • комплексные решения при установке систем учета;
  • оперативные сроки производства и поставки.

Как установить термометр на аогв-23.2-1

В вашей цитате речь идет о ртутном термометре, на жидкостные это тоже распространяется? Проектировщик подраздела ОВ (Минск, Беларусь) Дмитрий Дмитриевич Участник форумов Сейчас отсутствует Цитата: Nkassandra от 09 Ноября 2012 года, 10:27 В вашей цитате речь идет о ртутном термометре, на жидкостные это тоже распространяется? Может я чего то не понимаю, но вроде как ртутный термометр — это разновидность жидкостного? Я не в курсе, распространяется ли это на спиртовые термометры, но можно порассуждать: у них принцип действия одинаковый, балончик со спиртом есть, для правильного измерения необходимо обеспечить хорошую теплопроводность слоя между оправой и термометром — значит тоже надо залить маслом. Пока решил установить биметаллические термометры.

Как самостоятельно выбрать термометр для котла отопления

Термометр для котла – прибор, который отличается простой и одновременно надежной конструкцией. Если при покупке современных котлов термометр идет уже в комплекте, то для старых его придется приобрести дополнительно. Термометр, иногда датчик температуры, выполняет две функции:

  • Отображает показания рабочей температуры носителя тепла внутри котла или системы отопления. Благодаря этому владелец системы отопления определяет стабильность работы котла и при необходимости меняет режим работы. Например, если термометр показывает падение уровня температуры, это указывает на сбои в системе отопления, и ее отключают для выяснения причин;
  • Современные котлы опираются в своей работе на автоматику, а она – на работу измерительных датчиков, в том числе датчика температуры. Благодаря слаженному взаимодействию между собой автоматики и датчиков не требуется постоянно ходить к котлу и регулировать его с целью обеспечения нужного температурного режима.

Различают два вида термометров: погружные и дистанционные.

Установленный в систему отопления термометр

Назначение измерительных приборов

Что общего у отопления любого типа? Это периодическое изменение температуры теплоносителя и как следствие – его давления. Для контроля показателей степени расширения воды необходимы датчики давления в системе отопления. С их помощью можно наблюдать текущие данные и в случае их отклонения от нормы предпринять соответствующие меры.

Датчики температуры для отопления имеют более широкую область применения. Помимо визуального отображения степени нагрева теплоносителя на отдельных участках системы они могут регистрировать данные температуры воздуха в помещении или на улице. В совокупности два типа приборов должны сформировать эффективный инструмент для слежения, а в некоторых случаях – автоматической стабилизации параметров системы отопления.

Как правильно выбрать оптимальный датчик давления воды в системе отопления или термометр? Основными критериями являются параметры системы. Исходя из этого, к измерительным приборам предъявляются такие требования:

  • Диапазон измерений. От этого зависит не только точность, но и актуальность информации. Так, датчик температуры в системе отопления с неправильно выбранной верхней границей будет показывать необъективные данные или выйдет из строя;
  • Способ подключения. Если необходимо знать уровень нагрева теплоносителя с высокой точностью – следует выбирать погружные модели термометров. Классический датчик давления для отопления может монтироваться только непосредственно в тепловую магистраль дома, котел или радиаторы;
  • Способ измерения. Методика снятия показаний влияет на инертность прибора – задержку отображения фактических данных. Также она определяет внешний вид и визуализацию параметров – стрелочный или цифровой.

В открытой системе параметр давления не важен, так как он практически всегда равен атмосферному. Однако температурные датчики отопления устанавливаются в любой схеме – гравитационной, с принудительной циркуляцией или при подключении к центральной сети.

Датчики давления для отопления

Датчики давления в системе отопления в обязательном порядке должны быть предусмотрены в схеме с принудительной циркуляцией. Фактически они отображают степень расширения теплоносителя в результате нагрева. Поэтому специалисты советуют установку датчиков давления в систему отопления вместе с термометрами.

Главным показателем для манометров являются граничные значения давления. В автономной сети частного дома или квартиры нормальный показатель равен от 1,5 до 2,5 МПа. Соответственно максимальное допустимое значение для датчика давления воды в системе отопления должно быть не меньше этих данных. На практике рекомендована установка моделей с верхней границей 6 МПа. Немаловажным фактором является механизм, с помощью которого манометр отображает показания.

Пружинные датчики

В качестве чувствительного элемента у датчика давления для отопления выступает специальная трубка. Она может иметь круглое или овальное сечение. Под воздействием напора теплоносителя происходит ее смещение, в результате чего на циферблате стрелка движется.

Преимуществом приборов такого типа является надежность и доступная стоимость. Время эксплуатации зависит от частоты воздействия на чувствительный элемент, а также превышения максимально допустимого давления. Кроме этого к пружинным датчикам давления в системе отопления предъявляются следующие требования:

  • Недопустимы отклонения от значения погрешности. Если при отсутствии давления стрелка находится не на нулевой отметки – прибор экспортировать нельзя;
  • Класс точности для бытовых манометров должен быть не менее 2,5;
  • Во время механического воздействия на прибор возможно смещение чувствительного элемента датчика давления. Тогда изменения в системе отопления не будут фиксироваться, либо погрешность превысит допустимые нормы. Во избежание этого нужно перед началом отопительного сезона выполнять проверку.

Монтаж пружинных датчиков давления воды в отопительную систему прост. Для этого нужно установить его на резьбовое соединение подводящего патрубка. Нельзя использовать ленту ФУМ – только подмотку, рассчитанную на критические значения давления и температуры.

Электроконтактные датчики

Представляют собой усовершенствованную модель пружинного датчика давления. Применяются для отопления с автоматической регулировкой показателей. Помимо основной стрелки в манометре есть 2 дополнительные. Они устанавливаются на максимальное и минимальное значение давления. При достижении одной из них основной стрелки электрический контакт замыкается и на управляющий элемент поступает соответствующий сигнал. Подобные приборы используют в больших автономных системах. Для автономного отопления их монтаж нецелесообразен.

В видеоматериале можно увидеть использование датчика температуры в конструкции солнечного коллектора – одного из видов отопления:

Источник

Обзор продукции лучших производителей

Компании, ассортимент которых включает двухконтурные котлы, предлагают вниманию пользователей узкоспециализированное дополнительное оборудование, среди которого особую нишу занимают датчики протока.

Electrolux Basic New AC13040003

Изделия концерна Электролюкс совмещаются с сериями GCB 24 X FI и GCB 24 XI, их вес составляет всего 150 г, максимальное рабочее давление – 1,5 Па. Габариты устройств компактны – 40х115х45 мм, диапазон давления не превышает 3 бар, верхняя отметка допустимой влажности среды – 70%.

Electrolux Basic New AC13040003

Viessmann Vitopend WH1D

Датчик протока Висман устанавливается в газовый котел с левой стороны у гидроблока. Этот элемент необходим для контроля параметров и производительности потока горячей воды. Модель разработана для серий Vitopend и Vitopend 100.

Ariston GENUS CLAS B 24

Датчик Генус Аристон необходим для координирования нагрева воды газовым котлом. При протоке на электронную плату последнего поступает сигнал, в результате оборудование переходит в режим работы. В композитный пластиковый корпус заключен магнитный поплавок, он воздействует на геркон, контакты которого замыкаются (котел приступает к продуцированию горячего водоснабжения) или размыкаются (обеспечивается отопление).

Grundfos UPA 120

Устройство защищает насос от холостого хода, внедряется в системы индивидуального водоснабжения. Функционал автоматики нуждается в обеспечении устойчивого потока жидкости не менее 90-120 л/час. Класс защиты прибора – IP65, потребляемая мощность этой бюджетной модели не превышает 2,2 кВт. Границы рабочих температур держатся в положительном диапазоне – от 5 до 60°С, 8 А – показатель максимального потребляемого тока.

Genyo Lowara Genyo 8A

Повсеместно применяется в бытовых системах водоснабжения, основой для его деятельности является фактический расход воды. Датчик способен отслеживать уровень давления в водопроводе. Насос запускается только тогда, когда ежеминутный расход воды достигнет отметки 1,5 л. Степень защиты агрегата — IP65, используется рабочее напряжение в пределах 220-240 В. Потребляемая мощность держится на отметке 2,4 кВт.

Genyo Lowara Genyo 8A

Immergas 1.028570

Изначально модель была разработана для применения с котлами одноименной марки, она совместима с двухконтурным газовым оборудованием серий Victrix 26, Mini 24 3 Е, Major Eolo 24 4E. Прибор допустимо использовать с котлами турбированных и дымоходных версий. Датчик заключен в пластиковый корпус, оснащен резьбовым элементом для внедрения в систему. Дополнительная опция – возможность получения на выходе горячей воды, имеющей стабильную температуру.

Термометры для котла отопления – виды и установка

Оптимальный режим работы любого отопительного оборудования регулируется с помощью измерительных приборов, играющих важную роль в этом процессе – ведь согласно их показателей происходит изменение режима работы котла.

В современных отопительных приборах термометры практически всегда входят в обязательную комплектацию. Различают два основные вида приборов для измерения температуры теплоносителя:

  1. Визуализация текущих показателей.
  2. Связь термометра с блоком управления котла. При достижении определенного уровня температуры система регулирует уровень мощности.

Такие системы входят в обязательный набор для всех газовых котлов отопления. Для классических твердотопливных устройств применяется первый тип термометра. Исключения составляют котлы длительного горения, где с помощью специального устройства происходит регулирование задвижки зольника, тем самым увеличивается (уменьшается) приток воздуха в камеру горения.

Если на твёрдотопливном котле нет установленного термометра, то перед его приобретением необходимо выяснить ряд вопросов:

  • Место крепления прибора на корпусе котла. Практически все отопительные приборы имеют специальное отверстие для установки термометра. Согласно методу установки и размерам необходимо подбирать соответствующую модель измерителя.

  • Подключен ли к котлу манометр. Он необходим для визуального контроля давления воды в системе отопления. Нередко приобретают совмещенные модели приборов, которые выполняют две функции – измерение показателей давления и температуры.
  • Температурный диапазон измерений. Нередко допускается ошибка при выборе этого параметра и приобретается термометр с «запасом». Однако при этом не учитывается, что чем выше верхний температурный порог измерений, тем больше их погрешность. Рекомендуется выбирать прибор с максимальным значением 120 °С.

После определения всех вышеизложенных характеристик можно приступать к выбору конкретной модели. Однако стоит учитывать, что термометры разделяются по методу определения температуры.

Биметаллический

Это довольно надежные устройства, которые отличаются высокой точностью показаний. Но у них есть один недостаток – большая инертность. При резком изменении температуры среды показания отобразятся не сразу, а только через некоторое время. Это может быть существенным при поступлении уже нагретого теплоносителя в систему отопления.

Производители

Существует множество производителей биметаллических термометров. Но самыми надежными считаются приборы компаний Dani, Watts и Introll. Стоимость их колеблется от 250 до 400 руб.

Спиртовые

Этот тип прибора во многом схож с обычным градусником. Но именно из-за этого есть и недостаток в работе – неудобный вид для визуального снятия показаний.

Производители

Самым известным производителем является компания Watts. Стоимость их продукции составляет 1600 руб., что на порядок дороже биметаллических.

Польза терморегуляторов отопления

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Например, в спальне ночью необходимо опускать температуру до 17-18 о С. Это положительно влияет на сон, позволяет избавиться от головных болей.

Комфортный температурный фон подбирается в зависимости от назначения помещения, среднего уровня влажности и частично от времени суток

Оптимальная температура на кухне составляет 19 о С. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло.

Если в ванной комнате температура будет ниже 24-26 о С, то в помещении будет ощущаться сырость

Поэтому здесь важно обеспечить высокую температуру

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24 о С, для детей постарше достаточно будет 21-22 о С.

В остальных комнатах температура может варьироваться от 18 до 22 о С.

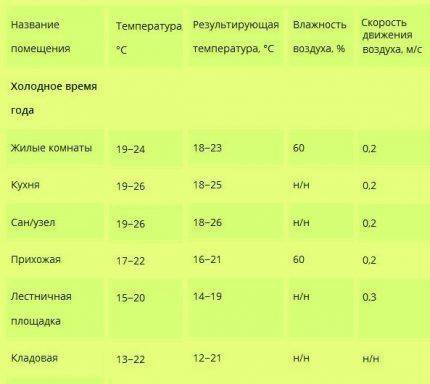

Из таблицы видно, что в жилых комнатах в холодное время года температура должна составлять 18-23 о С. На лестничной площадке, в кладовой допустимы низкие температуры — 12-19 о С

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др. В этих случаях установка термостата сказывается на микроклимате положительно — воздух не перегревается и не пересушивается.

Терморегулятор решает следующие проблемы:

  • позволяет создавать определенный температурный режим в комнатах разного назначения;
  • экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
  • появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу.

Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Разберемся, какие существуют виды терморегуляторов, и как сделать верный выбор оборудования.

Виды термодатчиков

Функционирование измерителя зависит от напряжения на диоде измерительной цепи. Изменение температуры прямо пропорционально сопротивлению диода. Чем ниже температура, тем меньше сопротивление, и наоборот.

В теплоэнергетике в основном применяют два типа ДТ:

  1. Контактного типа, когда обеспечивается прямой контакт измеряемой среды с датчиком. Например, в водяной или газовой среде.
  2. Бесконтактного типа измеряют не саму температурную среду, а уровень выделяемого ею тепла или холода, посредством измерения излучения, которое она испускает.

Кроме того, ДТ подразделяются по принципу действия на такие группы датчиков: электронные, электрические, механические и резистивные. Дополнительно ДТ различают по варианту размещения:

  • накладные, которые монтируют с обеспечением надежного контакта на поверхности с измеряемой средой;
  • погружные — располагаются в толще среды с измеряемым температурным потоком;
  • комнатные — датчик температуры воздуха, контролирующие Т внутреннего воздуха в отапливаемом помещении;
  • наружные — измеряют температуру внешнего воздуха за отапливаемым объектом.

По способу определения температуры

К ним относятся простейшие термопары, состоящие из 2-х разнородных металлов, генерирующих электрическое напряжение прямо пропорционально изменению температуры и резистивный датчик температуры RTD.

Этот резистор изменяет собственное электросопротивление, которое прямо пропорционально изменению температуры. Конструктивно он выполнен из катушки с намотанным тонким проводом из меди, платины или никеля и керамического корпуса.

Они способны измерять температуру немагнитным методом без использования источника тока, что позволяет их использовать для дистанционного контроля. Тем не менее они обладают чувствительностью значительнее меньше других модификаций ДТ и обладают эффектом инерционности.

Контактные датчики

Эта группа датчиков в котле отвечают за контроль по температуре нагреваемой воды, чтобы не допустить закипание ее выше 100 С, поэтому их еще называют датчиками перегрева. При достижении граничной температуры в отопительном контуре, ДТ расцепляет электроконтакты клапана-отсекателя, который перекрывает подачу газа в котел, после чего он отключается.

К этой группе датчиков относятся специальные погружные датчики температуры NTC с «позитивным температурным коэффициентом», контролирующих температуру внутри водяного контура газового котлоагрегата. Они работают на базе терморезисторов или биометрических пластин и хорошо совместимы с датчиками разрежения в топке.
