Делаем раструб канализационной трубы

Раструб канализационной трубы: назначение, размеры и способы монтажа

Монтаж канализационного коллектора подразумевает надежное соединение трубных элементов. В результате выполненной работы система должна иметь отличную герметичность. Достичь плотного стыкования туб между собой позволяет раструб канализационной трубы. Чтобы грамотно соединить элементы таким способом, нужны специальные навыки и знание методов монтажа коллектора.

Определение и назначение раструба канализационной трубы

Раструбом называют специальное расширение с одного конца канализационного элемента. В него вставляется стандартный конец следующей тубы. Согласно стандартам все раструбные изделия имеют один ровный срез, и один расширенный. Таким образом, все элементы стыкуются через раструб последовательно.

По типу материала изготовления существует несколько видов изделий для канализации:

• керамические;
• чугунные;
• полимерные;
• бетонные.

Методы герметизации мест стыка зависят от материала использованных элементов.

Раструб выполняет такие функции:

• позволяет монтировать коллектор без хомутов, фитингов и прочих вспомогательных деталей;
• обеспечивает герметичность системы по всему диаметру;
• работает как ребро жесткости при устройстве подземного наружного коллектора;
• упрощает монтаж/демонтаж участков системы.

Канализационный коллектор с раструбами служит от 50 и более лет без необходимости проведения ремонта.

Размеры раструбов

Основные размеры полимерных труб для прокладки внутренней части канализации:

Сечение трубы (мм)	Внутренний диаметр раструба (мм)	Протяженность раструба (мм)
32	32,3	18 (мин) и 24 (макс.)
40	40,3	18 (мин) и 26 (макс.)
50	50,3	18 (мин) и 28 (макс.)
75	75,4	18 (мин) и 33 (макс.)
110	110,4	22 (мин) и 36 (макс.)

Способы монтажа труб при помощи раструбов

Устройства канализационного коллектора раструбным методом проводят разными способами, в зависимости от материала изготовления используемых элементов.

Монтаж ПВХ или полипропиленовой системы

Здесь используют два способа — клей/герметик или уплотнительные кольца. В первом случае средства наносят на вставляемый в раструб конец тубы и до предела вгоняют её в паз. Предварительно крайнюю часть изделия слегка обрабатывают наждаком крупной фракции. Собранные в коллектор элементы оставляют до полного высыхания клея/герметика (как правило, информация о времени указана на инструкции к смеси).

Уплотнительные кольца применяют в том случае, если изделие оснащено специальным пазом под них. Прорезиненный элемент должен быть равномерно эластичным без трещин и надрывов. Уплотнитель вставляют в паз, затем обрабатывают конец следующей тубы герметиком и подгоняют её в раструб предыдущей до упора.

Монтаж чугунного коллектора

Для металлических труб используют также два метода соединений — зачеканка и сварка. При первом способе стыкования применяют специальную паклю и битумную мастику/цементный раствор. Процесс монтажа выглядит так:

• На конце вгоняемой в раструб тубы делают отметку, равную длине паза.
• От насечки отступают вниз 1-2 см и обматывают изделие паклей ровным рядом.
• Готовый отрезок канализационного элемента вгоняют в раструб до упора, параллельно уплотняя намотку стамеской.
• Заливают битумную мастику или раствор цемента в имеющуюся щель.
• Остается выждать сутки до полного высыхания раствора. После этого можно пользоваться коллектором.

По такому же принципу монтируют керамические и асбестоцементные трубы канализации.

Сварку чугунных труб используют крайне редко, поскольку для этого метода монтажа необходимо специальное оборудование. Выполняют работу в такой последовательности:

Конец ровной тубы вгоняют в раструб до упора и заливают зазор цементной смесью

Важно оставить от конца воронки не менее 1 см.
После высыхания раствора в оставшееся пространство укладывают специальный состав для контактной сварки и приваривают его к основанию вогнанного элемента.. После того как сварочные швы остынут, нужно сразу проверить коллектор на герметичность

После того как сварочные швы остынут, нужно сразу проверить коллектор на герметичность.

Демонтаж раструбного элемента

Проведение ремонтных работ канализационной системы часто сопряжено с необходимостью демонтажа её участка. Здесь действуют в зависимости от метода проведенного ранее стыкования туб:

• При использовании герметика или клея достаточно с усилием потянуть вогнанную трубу на себя. Она покидает паз достаточно легко.
• Если использовалась зачеканка, необходимо срезать кусок изделия до воронки. Затем оставшийся отрезок тубы перфоратором размечают на четыре элемента и каждый из них достают с помощью стамески и молотка.

При использовании контактной сварки действуют тем же образом.

Тёмная сталь

Сварка

Главной способ соединения металлических труб — сварка, электродуговая либо газовая.

• Дуговая сварка — это наплавление материала электрода, расплавленного электрической дугой, с изоляцией шва расплавом шлака — оболочки электрода. Громадные токи (200 и более ампер) обеспечиваются сварочным трансформатором.
• Газовая сварка подразумевает применение для оплавления краев шва пламени горелки, к которой подается смесь ацетилена и кислорода. Материалом шва помогает оплавляемая в том же пламени сварочная проволока.

Резьбы

Резьбовое соединение, в отличие от сварного, предусматривает возможность разборки. Резьбы на краях труб нарезаются вручную, на токарно-винторезном станке либо .

Для герметизации резьб смогут употребляться:

• Лента ФУМ. Она пара неудобна тем, что позволяет течь при минимальном обратном ходе резьбы.
• Нить — герметик для соединения водопроводных труб лишена этого недочёта; но цена в 150-200 рублей за 30 метров нити понравится не каждому.

Быстрозажимные фитинги

Фитинг для металлической трубы представляет собой несложную конструкцию с накидной гайкой, распорным кольцом и резиновой либо силиконовой кольцевой прокладкой. При затяжке гайки труба надежно обжимается уплотнительным кольцом.

Цена быстрозажимного фитинга начинается приблизительно от 150 рублей; его установка требует тщательной зачистки поверхности трубы от краски и ржавчины.

Основные правила:

Данные правила сформулированы на основе принципа работы самотечной (безнапорной) канализации, и если какие-то из изложенных ниже положений будут не достаточно понятными, то за разъяснениями можно обратиться к указанной статье.

Резка и укорачивание фасонных частей (раструбов) запрещается. К монтажу не допускаются:

• все трубы, патрубки и фасонные части, имеющие сколы, трещины или надрезы;
• фасонные части, имеющие внутренний облой с острыми кромками;
• резиновые кольца и манжеты, имеющие разрывы, раковины и неудаленную выпрессовку, а также кольца, в которых отсутствуют предусмотренные конструкцией пластмассовые распорные вкладыши;
• металлические крепления, элементы которых имеют острые грани и заусенцы в местах соединения с трубами и фасонными частями.

Логично и без комментариев.

Диаметр труб зависит от количества подключенных санитарных приборов и от уклона.

Конечно, существуют формулы, позволяющие рассчитать диаметр трубы в зависимости от уклона, количества стыков и поворотов, с учетом количества санитарных приборов или, говоря проще, умывальников, ванн, раковин и унитазов. Но на практике эти формулы для внутриквартирной разводки применяются редко, да и нет в этом большой необходимости. Да и кроме того, точный расчет необходимого диаметра трубы — тема не одной научной диссертации.

На стояк и на участок подключения стояка к колодцу ставят трубы диаметром 100 или 150 мм, а если у вас была чугунная труба диаметром 200 мм (хотя это большая редкость — на стояки трубы такого диаметра ставят только если количество подключаемых санитарных приборов более 1200, не думаю что это ваш случай, хотя все возможно), то новую пластиковую трубу нужно ставить такого же диаметра. Исключение составляют свои дома. Там канализация прокладывалась не из тех труб, которые нужны по техническим характеристикам, а из тех, что удалось достать.

При внутренней горизонтальной разводке обычно ставят трубы диаметром 100 мм при подключении унитаза к стояку, все остальные трубы диаметром 50 мм (иногда 40 мм).

Если у вас какая-то невероятно сложная разводка, и вы сомневаетесь, что диаметра 50 мм будет достаточно для нормальной работы канализации, то тогда вам необходим гидравлический расчет трубопроводов. А чтобы разобраться в хитросплетениях движения сточных вод и отходов жизнедеятельности по канализационной трубе, иногда одного высшего технического образования недостаточно. Если вы все-таки сами хотите попробовать, то загляните в СНиП 2.04.01.85, или ознакомьтесь с основными положениями гидравлического расчета канализационных сетей.

Там же можно узнать расход воды и количество стоков от любого санитарно-технического прибора и соответственно минимальный диаметр подключаемой канализации, и определить, соблюдаются ли главные условия: скорость потока не менее 0.7 м/с и наполнение трубы (отношение высоты воды к диаметру) не менее 0.3; что делать если эти условия не соблюдаются, и еще много всего интересного, что я пытаюсь в краткой форме изложить в этой статье.

Соединяем чугунные канализационные трубы

Традиционно для создания канализационных стоков использовали чугун. Это довольно прочный, хотя и хрупкий материал. Кроме того, он гораздо сложнее в монтаже, чем новые пластиковые трубопроводы. Однако во многих случаях выгоднее использовать именно чугун. Он отличается хорошей звукоизоляцией, и не всегда у вас получится пристыковать к старым чугунным трубам новую пластиковую трубу. Для того, чтобы провести монтаж чугунной канализации необходимо выполнить следующие действия.

Соединение чугунных канализационных труб

Канализационные чугунные трубы, как и пластиковые имеют раструбы. Они могут вставляться друг в друга как матрешка.

Поверх уплотнительного материала стык между трубами покрывается жидким цементным раствором. Для этих целей рекомендуется использовать цемент с маркой «400». В процессе созревания цементный раствор интенсивно впитывает влагу. Чтобы избежать образования трещин на месте соединения – место стыка покрывается мокрой тряпкой, которую необходимо регулярно увлажнять.

Кроме цемента загерметизировать место соединения можно и другими способами. Для этого подойдет любой гидроизолятор, например такой, как битумная мастика или обычный силиконовый герметик.

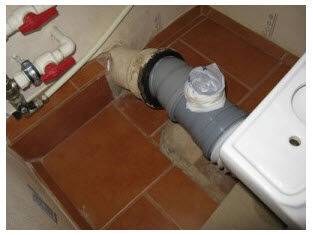

Соединяем чугунную трубу канализации с унитазом

При покупке нового унитаза и его установке обратите внимание, на схему вывода стоков унитаза. Он может быть вертикальным, прямым или косым

Монтаж унитаза с вертикальным выпуском

Такие конструкции могут встретиться как и в домах старой, еще сталинской постройки, так и в новостройках. Сложность монтажа такого сантехнического устройства состоит в том, что вам придется подбирать в магазине унитаз, который своим сливным отверстием сможет встать на патрубок канализационной трубу и при этом уместиться на расстоянии от трубы до стены.

Монтаж же такого унитаза довольно прост – он устанавливается сливным отверстием на патрубок канализационной трубы. Между трубой и сливом унитаза прокладывается резиновая манжета, которая надежно герметизирует соединение и предотвращает распространение запахов.

Резиновая манжета для герметизации

Монтаж унитаза с косым выпуском

Косой выпуск распространен в домах более поздней постройки. Массово комплектоваться такой сантехникой дома стали примерно с 60-х годов прошлого века. В этом случае косой выпуск выводной трубы сантехнического устройства опускается непосредственно в приемный патрубок канализационной системы. Место стыка может быть заполнено уплотнителем, а в случае наличия чугунной канализации – дополнительно герметезируется раствором цемента или другим гидроизолятором. Также дополнительную гиброизоляцию можно обеспечить при помощи резиновой манжеты.

Использование пластикового переходника для соединения унитаза

Монтаж унитаза с горизонтальным выпуском

Такая конструкция сантехнических устройств встречается практически у всего оборудования, произведенного за рубежом. Как правило приобретать такой унитаз рекомендуется, если вы полностью меняете всю канализационную систему в квартире или просто строите ее заново. Учите, что такая схема унитаза требует наличия некоторого места от вертикальной стены, к трубе канализаций такой унитаз может быть подключен посредством обыкновенного гофрированного шланга большого сечения.

Установка канализационной трубы для унитаза с горизонтальным выпуском

Монтаж канализационных труб, изготовленных из разных материалов вполне доступен даже не очень подготовленному пользователю. Использовав свои знания вы сможете значительно сэкономить на оплате труда наемных мастеров.

Как правильно соединить канализационные трубы: видео

Установка канализационной трубы для унитаза с горизонтальным выпуском

Использование пластикового переходника для соединения унитаза

Резиновая манжета для гидроизоляции

Соединение чугунных канализационных труб

Соединение чугунных канализационных труб

Сварочный аппарат для соединения пластиковых труб

Схема соединения канализационных труб (пластиковых)

Схема соединения пластиковых труб с помощью клея

Соединение труб через раструб

Соединение пластиковых канализационных труб схема

Как правильно соединить канализационные трубы

Соединение сваркой

Этот способ монтажа годится только для трубных изделий из чугуна. Если говорить более точно, то сварка не является обособленным методом, а больше − как дополнительное действие после зачеканки изделий. Сами сварочные работы обеспечивают полную гидроизоляцию, а также существенно продлевают продолжительность службы канализационной системы из чугуна. Качественную зачеканку в состоянии выполнить только мастера с навыками ведения таких работ.

Монтаж с помощью сварки осуществляется в определенном порядке:

1. Установить ровный край трубопровода в чугунную трубу с раструбом. Затем влить цементную смесь на расстоянии не более 10 мм от конца трубы и произвести зачеканку.
2. После окончательного застывания цемента приступить к сварочным работам. Покрыв особым составом для сварки край раструбной воронки, приварить его к торцу.
3. После остывания шва проверить герметичность системы.

Способы соединения чугунной трубы с пластиковой ↑

В случаях, когда старая чугунная труба подлежит удалению, а внутренняя поверхность раструба оставшейся трубы ровная, можно обойтись простым способом стыковки, используя какой-либо из специальных сантехнических уплотнителей.

Зачеканка + силиконовый герметик

Простую стыковку можно осуществить тремя способами:

с помощью резиновой прокладки. Пластиковая труба вставляется в чугунную на 3-8 8 см.  Соединение можно осуществить быстро и сразу после этого канализационная система эксплуатируется. Это соединение вполне нормально прослужит до 6-8 лет.
зачеканить льняной подмоткой. Этот способ традиционно применяют для стыковки чугунных труб, но он хорош и для смешанной стыковки. 1) в районе стыка на пластиковую трубу наматывают слоями сантехническую подмотку. 2) подмотку шпателем или отверткой заталкивают в щель между трубами (это и называется чеканкой); 3) переход на чугунную трубу хорошо обработать  раствором из воды, цемента и клея ПВА. Нежелательно пользоваться канализацией минимум сутки.
герметизировать силиконом. Способ хорош,  когда в месте соединения труб имеется незначительная щель (до 2 мм)

При проведении работы уделяют внимание  герметичности стыка внизу. 1) тщательно высушить  место стыка,  ускорить дело поможет строительный фен; 2)  в щель между трубами строительным пистолетом загоняется силикон, причем чем глубже,  тем надежнее

3) силикону надо дать высохнуть, это не меньше 3-5 час.

При творческом подходе эти варианты можно комбинировать. Если щель между трубами велика, применяют резиновые прокладки наряду с зачеканкой. В случае подключения унитаза «баяном» (гофрированной трубой) используют зачеканку подмоткой из льна, покрыв место стыковки санитарным силиконом. Им  промазывают также чугунную крестовину и резиновые уплотнители.

Важно понимать, что место стыка чугунной трубы с пластиковой будет надежно служить только в том случае, если оно не подвергнется в процессе монтажа разного рода механическим воздействиям и температурным перепадам. Ведь это и есть главная причина протечек – нарушается герметичность из-за того, что у чугуна и пластика разный коэффициент теплового расширения

Если речь идет о канализационных трубах, по которым не проходят потоки горячей воды, это условие соблюсти несложно.

Бывает, собственники квартир вообще не прибегают к переходникам — пластиковую трубу просто вставляют в чугунный раструб, заделанный цементом. В результате этого тот деформируется, а цемент от  горячей воды весь в трещинах. Так стык утрачивает герметичность.

На практике соединение чугунных труб и пластиковых может быть выполнено несколькими способами, в зависимости от того, есть ли раструб на чугунной трубе либо нет. Если раструб есть, стык выполнить сумеет даже неподготовленный человек. Если же раструб отсутствует либо поврежден, придется проявить сноровку и повозиться. Успешно используют фитинговые соединения. Для этого берут пресс-фитинг с резьбой для чугуна на одном конце, на другом – раструб для пластика.

До того как приступите к работе,  заготовьте специальный резиновый переходник, который  предназначен для установки в чугунный раструб, такой легко купите в любом отделе  сантехники. У канализационных труб, как правило, однотипные диаметры, вряд ли ошибетесь. Вам потребуется переходник диаметром 5 см или 11 см. Встречаются, впрочем, трубы и другого диаметра, тогда придется определить его значение самостоятельно.

Процесс стыковки прост. Раструб очищается от ржавчины, грязи и влаги. Желательно промазать его герметиком. Резиновый переходник также смазывается любым герметиком, например, силиконовым, после чего утапливается в чугунный раструб

Внимание надо обратить на то, чтобы он был полностью утоплен в раструбе, т.е. доходил до упора

В переходник вставляют  конец пластиковой трубы — в итоге надежное и простое в выполнении соединение, легко демонтируется в случае необходимости (почистить, проверить), затем возвращается на место.

В этом случае нам будут необходимы ровные края трубы. Переход с чугунной трубы на пластиковую осуществляется в два этапа. После очистки поверхности трубы, на нее надевается специальный резиновый переходник, предварительно промазанный внутри герметиком. Сверху на него надевается уже переходник пластиковый. Сточная пластиковая труба вставляется в пластиковый переходник. Данное соединение также является разборным. Перед покупкой переходников убедитесь в том, что их диаметры соответствуют требуемым.

Соединение труб на клею

Такое соединение предполагает использование клея для соединения деталей. Сначала необходимо подготовить склеиваемые элементы, для чего конструкция тщательно шлифуется и обезжиривается. После этого подготавливается клей.Существует два основных варианта, позволяющих склеить пластиковые детали:

1. Клей, изготавливаемый в пропорции 15:85 (перхлорвиниловая смола, метиленхлорид);
2. Клей, изготовленный по пропорции 15:75:10 (перхлорвиниловая смола, метиленхлорид, циклогексанон).

Второй состав подходит для склейки труб больших диаметров при температуре более 20 градусов. Такой клей очень быстро приходит в негодность: четырех часов на открытом воздухе ему достаточно для испарения. Из-за этого его нужно очень быстро использовать или хранить в герметичной емкости. Чтобы склеить соединение, нужно нанести клей на треть глубины раструба, а остальное намазывается небольшим слоем на участок трубы, который будет входить в раструб канализационной трубы. Для застывания клею необходимо минимум 2 часа.

Общие правила

Если решается вопрос, как соединить канализационные трубы ПВХ между собой, нужно изучить рекомендации по монтажу. Правила разработаны с учетом тонкостей эксплуатации коммуникаций. Они являются общими для труб из разных материалов:

При монтаже внутренней канализации изделия с раструбом устанавливают так, чтобы уширение на одном конце было направлено в сторону, противоположную току воды. Это делается во избежание образования засоров. При прокладке трубопровода обеспечивают небольшой уклон. Значение этого параметра зависит от типоразмера коммуникаций. Например, для изделий диаметром 50 мм обеспечивают уклон 0,035. Чем крупнее размер коммуникаций, тем меньше делается уклон. Так, для труб диаметром 100 и 150 мм значение данного параметра уменьшится, соответственно, до 0,02, 0,008. Для стыковки участков трубопровода используют фасонные элементы. Благодаря им появляется возможность изменить направление коммуникаций, сделать наклон или поворот. Если выбраны трубы из поливинилхлорида, монтаж внатяжку, с изгибами делать запрещено. При нагреве это приведет к деформации изделий. Если нужно делать поворот, используют косые тройники, полуотводы. Выводящие элементы в этих фитингах располагаются под углом 30-45°, что исключает образование засоров, переполнение и деформацию трубы при залповом сбросе. Прочистка коммуникаций на этих участках тоже выполняется без лишних затруднений. Это обусловлено тем, что при введении в трубу канализационный трос будет продвигаться только по направлению движения стоков. На участках, где устанавливаются разные фитинги, используют хомуты. Они увеличивают надежность крепления соединительных элементов в местах, где нагрузка на коммуникации повышена. При прокладке горизонтального трубопровода, который характеризуется большой протяженностью, используют дополнительные элементы крепления: хомуты, подвесы, опоры. Их устанавливают с шагом, равным 8-10 диаметрам коммуникаций. Если этого не сделать, вскоре после начала эксплуатации трубопровод провиснет. На данном участке возрастет вероятность образования засоров. При монтаже вертикально ориентированного трубопровода тоже следует использовать дополнительные элементы крепления. В данном случае применяют исключительно лишь хомуты

Важно обеспечить надежную фиксацию, поэтому крепеж должен охватывать трубу по всей длине окружности. Причем необходимо устанавливать хомуты на участке раструбного соединения. Шаг в данном случае не соблюдается

Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода

Шаг в данном случае не соблюдается. Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода.

Чтобы избежать ошибок, можно предварительно посмотреть видео о схеме соединения канализационной трубы.

Почему пластиковые трубы лучше?

При выборе материала для обустройства канализации большинство мастеров склоняется в пользу использования труб из полимерного пластика. Подобное решение обосновано множеством положительных характеристик, присущих данному продукту нефтехимической промышленности.

Обустройство поливинилхлорид трубопроводов имеет такие преимущества:

1. Доступная стоимость. Она на порядок ниже, чем у металлических конструкций.
2. Легкий вес. Пластиковые трубопроводы не оказывают дополнительной нагрузки на стены и плиты перекрытия.
3. Простота сборки. Для соединения деталей не требуется использовать дорогостоящее оборудование.
4. Устойчивость к коррозии, грибку и плесени.
5. Длительный срок эксплуатации. Он составляет не менее 50 лет.
6. Презентабельный внешний вид. Изделия хорошо вписываются в любой интерьер.
7. Эластичность. Трубопроводы не ломаются при вертикальной и горизонтальной нагрузках.

Полимерные коммуникации не нуждаются в регулярном обслуживании и ремонте.

Трубы для наружной и внутренней канализации. Рекомендации специалистов // FORUMHOUSE

Особенности внутренней разводки

Особенности обустройства канализации состоят в том, что основой функционирования домашней канализации является сила тяжести. Продукты жизнедеятельности двигаются по каналам самотеком под влиянием гравитации. Для того чтобы стоки от потребителя воды попали в стояк, все линии должны иметь уклон 1-1,5%. Так, при длине линии 200 см перепад высоты между отводом и выходом трубы в общий сток должен составлять 2-3 см. На каждый поворот добавляется еще 1 см. Если не соблюдать этих правил, то магистраль будет постоянно забиваться отходами.

Следующим нюансом является подбор правильного размера сечения и конфигурации магистрали.

Следует выбирать пластиковые канализационные трубы такого диаметра:

• стояк, тройник, отвод и гофра от унитаза — не менее 100 мм;
• магистраль от ванны, умывальника и кухонной раковины — 50 мм;
• слив от стиральной и посудомоечной машин — 32 мм.

Поскольку самые крупные отходы жизнедеятельности поступают от унитаза, то расстояние от него до стояка должно быть минимальным. Если для прокладки труб понадобится изменить их направление, то делать это лучше с помощью отводов под 45°, так как крутые повороты могут забиваться.

Подгонка заготовок по размерам

Особенностью изделий из полимерного материала является изменение их размеров под влиянием температуры. Так, при ее повышении на 1° происходит увеличение длины звена на 0,5%. Это нужно учитывать при проведении расчетов, чтобы не устанавливать повороты впритык к стенам. Всегда нужно оставлять 1-2 см запаса для демпферного расширения звеньев. Незначительное искривление на прочности и герметичности не сказывается.

При нарезании заготовок необходимо проверять, чтобы диаметр трубы соответствовал этому показателю фитингов, используемых при прокладке коммуникаций. Технические показатели нанесены на самих изделиях, но лучше их проверить заранее, еще до начала сборки. Следует помнить, что плотность соединения и герметичность достигаются за счет использования прокладок. Разница между внутренним и внешним диаметрами соединяемых звеньев составляет 2 мм. Незначительный люфт позволяет компенсировать незначительные ошибки, допущенные при проектировании, нанесении разметки и сборке.

Сочленение в раструб

Рассмотрим особенности соединения пластиковых труб. Они выполняются с помощью раструбов, внутри которых установлены резиновые прокладки, кольца и манжеты. Лучшими в плане долговечности считаются двойные прокладки с пластиковым кольцом. Их тяжело собирать, но приложенные усилия окупаются надежностью и долговечностью стыка. Перед соединением деталей необходимо удостовериться в том, что резинка правильной формы, плотно расположена в пазу раструба и не перекошена. Если изделие бракованное или было повреждено при сборке, то следует ее заменить на исправную деталь.

Места крепления являются самыми слабыми точками трубопровода. Со временем прокладочный материал ссыхается и уменьшается в объеме. Чтобы замедлить этот процесс, необходимо использовать качественную смазку с консервирующим эффектом. Для этого не подходит мыло и автомобильные масла. Эти вещества вызывают коррозию резины. Профессионалы рекомендуют использовать силиконовую смазку.

Края отпиленной трубы необходимо зачистить, чтобы получить фаску. После того как отрезок будет вставлен в раструб, его необходимо продвинуть вперед до упора и подать назад на 10-15 мм.

Общие правила

Если решается вопрос, как соединить канализационные трубы ПВХ между собой, нужно изучить рекомендации по монтажу. Правила разработаны с учетом тонкостей эксплуатации коммуникаций. Они являются общими для труб из разных материалов:

При монтаже внутренней канализации изделия с раструбом устанавливают так, чтобы уширение на одном конце было направлено в сторону, противоположную току воды. Это делается во избежание образования засоров. При прокладке трубопровода обеспечивают небольшой уклон. Значение этого параметра зависит от типоразмера коммуникаций. Например, для изделий диаметром 50 мм обеспечивают уклон 0,035. Чем крупнее размер коммуникаций, тем меньше делается уклон. Так, для труб диаметром 100 и 150 мм значение данного параметра уменьшится, соответственно, до 0,02, 0,008. Для стыковки участков трубопровода используют фасонные элементы. Благодаря им появляется возможность изменить направление коммуникаций, сделать наклон или поворот. Если выбраны трубы из поливинилхлорида, монтаж внатяжку, с изгибами делать запрещено. При нагреве это приведет к деформации изделий. Если нужно делать поворот, используют косые тройники, полуотводы. Выводящие элементы в этих фитингах располагаются под углом 30-45°, что исключает образование засоров, переполнение и деформацию трубы при залповом сбросе. Прочистка коммуникаций на этих участках тоже выполняется без лишних затруднений. Это обусловлено тем, что при введении в трубу канализационный трос будет продвигаться только по направлению движения стоков. На участках, где устанавливаются разные фитинги, используют хомуты. Они увеличивают надежность крепления соединительных элементов в местах, где нагрузка на коммуникации повышена. При прокладке горизонтального трубопровода, который характеризуется большой протяженностью, используют дополнительные элементы крепления: хомуты, подвесы, опоры. Их устанавливают с шагом, равным 8-10 диаметрам коммуникаций. Если этого не сделать, вскоре после начала эксплуатации трубопровод провиснет. На данном участке возрастет вероятность образования засоров. При монтаже вертикально ориентированного трубопровода тоже следует использовать дополнительные элементы крепления. В данном случае применяют исключительно лишь хомуты

Важно обеспечить надежную фиксацию, поэтому крепеж должен охватывать трубу по всей длине окружности. Причем необходимо устанавливать хомуты на участке раструбного соединения. Шаг в данном случае не соблюдается

Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода

Шаг в данном случае не соблюдается. Если нужно соединить участки трубопровода из разных материалов, например ПВХ и чугун, следует учитывать отличия по степени прочности и кольцевой жесткости. Для этого применяют специальные фитинги. Запрещено выполнять монтаж по методу чеканки. Если помещение характеризуется сложной конфигурацией или нет возможности проложить прямолинейный трубопровод, нужно помнить, что количество поворотов должно быть минимальным, особенно если используется прямоугольное колено. Это увеличит вероятность образования засоров, приведет к разрушению трубопровода.

Чтобы избежать ошибок, можно предварительно посмотреть видео о схеме соединения канализационной трубы.

Типы труб с раструбом

Монтажное утолщение встречается у таких изделий:

ПВХ	Применяется следующая арматура: под уплотнительное кольцо – ØØ63-315 мм; под клеевое соединение – ØØ10-160 мм. Подобная продукция должна соответствовать ГОСТу 51613-2000. В безнапорных сетях используют трубы под резиновое уплотнительное кольцо. Клеевой раструб можно применять и в напорных трубопроводах.
Чугунных	Используется арматура: соответствующая ГОСТ 6942.0-80 и ØØ50-150 мм; нормированная ГОСТ 9583-75 и ØØ65-1000 мм (для трубопроводов напорного типа). Раструбные трубы могут применяться не только при монтаже канализационных трубопроводов.
Керамических	Канализационная арматура диаметром 150-600 мм. Имеет ребристую внутреннюю поверхность монтажного утолщения и такое же плечико раструба. Соответствует ГОСТу 286-82.
Железобетонных	Применяются для напорной транспортировки жидкостей (при давлении рабочей среды не выше 2 МПа). Диаметр трубопровода – 500-1600 мм. Соответствуют ГОСТ 12586.0-83. Производятся из бетона типа В40. Температура прокачиваемой среды – до 40˚С.
Стальных	Обсадная труба с раструбом. Диаметр арматуры – 127-194 мм, соответствуют ГОСТ 632-80. Серия ТБО применяется для газовых и нефтяных скважин.

Раструб канализационной трубы из чугуна

Из такого ассортимента видно, что трубы с раструбом встретить можно где угодно, поэтому методы их герметизации не могут быть одинаковыми.

Причины возникновения аварий

В случае возникновения аварийной ситуации приступают к ремонту канализационных труб. Ввиду того, что аварии бывают разные, и подход к их устранению будет разным.

Если причиной повреждения стало механическое воздействие, то, скорее всего, потребуется провести капитальный ремонт, то есть заменить всю трубу или ее элемент. Если соединение просто разгерметизировалось, достаточно будет осуществить мелкий ремонт.

Причины протечек канализации чаще всего связаны с возникновением дефектов труб еще при их изготовлении, а также после сооружения системы – на стыках.

Если течет канализационная труба на стыке, то понадобится:

• высушить стык;
• удалить скопившуюся грязь, цемент или клей;
• щель между трубами закрыть льняной подмоткой;
• обильно промазать строительным герметиком;
• подождать 5 часов, после чего можно начать пользоваться канализацией.

Если оказалось, что протекает труба – чем замазать рассмотрим, исходя их конкретной ситуации. Если вода сочится сквозь треснувшийся раствор, то появившиеся трещины после высушивания нужно будет замазать силиконом, эпоксидкой или жидкой резиной.

Если утечка жидкости идет через трещину в трубе, то в качестве временной меры в нее можно вбить небольшой деревянный или свинцовый клин, после чего умотать поврежденный участок резиной или бинтом и пропитать эпоксидкой или установить хомут. Хомут будет идеальным вариантом, даже если он будет самодельным.
